GEBRUIKSAANWIJZING KH 3905 POWER INVERTER TRONIC

Gebruik in overeenstemming met gebruiksdoel 32
Veiligheidsvoorschriften 32
Technische gegevens 33
Bedieningselementen 34
Ingebruikname 34
Voorschriften over het gebruik 34
Aansluiting en bedrijf van een belasting/een apparaat 36
Voorschriften over het bedrijf van apparaten 36
Signaal bij lage batterijspanning 37
Vervangen van de kabelzekering 37
Algemenebehandeling vanfouten 38
Problemen oplossen 38
Reiniging 39
Milieurichtlijnen 39
Importeur 39
Garantie & service 39

Gebruik in overeenstemming met gebruiksdoel

Het apparaat is bestemd voor de aansluiting aan een 12 V boardstopcontact en voor de output van 220 - 240 V wisselspanning voor de aansluiting van elektrische apparatuur met Euro-stekker en een vermogen tot 300 W.

Het apparaat is Niet voorgezien voor bedrijsmatig of industrieel gebruik.

Voor schade die voortvloeit uit nicht in overeenstemming met de bestemming zichnde gebruik van het apparaat, worden geen aansprakelijkheid aanvaard!

Let op!

Apparaten met een gevoelige elektronica mogen Niet worden gebruikt met de spanningsconverter, aangezien de uitgangsspanning voor deze apparaten Niet constant genoeg is.

Veiligheidsvoorschriften

• Dit apparaat is Niet bedoeld voor gebruik door Personen (met inbegrip van kinderen) met beperkte fysieke, zintuiglijke of geestelijkke vermogens of met gebrek aan ervaring en/of gebrek aan kennis, tenzij ze onder toezicht staan van een voor hun veilighheid verantwoordelijkpe soon of van die persoon aanwijzingen krijgen voor het gebruik van het apparaat. Bij kinderen is supervisie noodzakelijk om er voor te zorgen dat ze Niet met het apparaat spelen.

• Om gevaar te voorkomen, dient u na ieder gelebruik en vór het schoonmaken de spanningsconverter uit het boardstopcontact te halen, resp. de aansluitklemmen van de autobatterij af te halen.

• Sluit de spanningsconverter alleen aan op de autobatterij als de motor uitgeschakeld is! Er bestaat letselgevaar door roterende delen!

• Inspector het apparaat en alle onderdelen op zichbare beschadigingen. Alleen als het apparaat compleet en zonder gebreken is, kan het veriligeidsconcept van het apparaat functioneren.
• De spanningsconverter要去 alsijd goed toegankelijk,zijn, zodate het apparaat in geval van nood snel van het stroomnet ontkoppeld kan worden.

Gevaar van een elektrische schok!

• Sluit de spanningsconverter alleen aan op een 12V autobatterij/boordspanning. Bij het aansluten op 24V spanning kan het apparaat beschadigd raken.
• Let bij het aansluiten van de spanningsconverter via de 12V autostekker op de polariteit van de autostekker en dat deze overeenkomt met de polariteit van het boordstopcontact. Het boordstopcontact要去 aan de binnenkant positief gepooldarend, d.w.z. dat de pluspool van een autobatterij Niet aan het chassis van het voertuig aangesloten magল.
• Controller voír het aansluiten van de converter, of het boardstopcontact voldoende beveiligid is. Deze beveiliging mag in geen geval ontweken of veranderd worden.
• Gebruik alleen het meegeleverde aansluitsnoor!
• Laat beschadigde stekkers, aansluitklemmen of kabels onmiddelijk door deskundig personeel of door de klantenservice verrangen, om gevaarlijke situatuies te vermiiden..
• Laat netsnoeren en apparaten die nicht probleemloos werken of beschadigd zich, sterstond door de klantendienst repareren of verrangen.
  U mag de behuizing van het toestel Niet zich openen of repareren. In dat geval is de veiligheid Niet gegardeerd en vervalt de garantie.
• Dompel het apparaat nooit in water. Veeg het alleen af met een Licht vochtige doek.

Brandgevaar!

• Gebruik het apparaat Niet in de buurt van hete oppervlakken.
• Zet het apparaat Niet opplaatsen waar hetblootstaat aanrechtstreeks zonlicht. Anders kan het oververhit raken en onherstelbaar worden beschadigd. Gebruik het apparaat Niet in een voertuig dat in dezon staat.
• Laat het apparaat zolang het in bedrijf is nooit onbeheerd anschter.
• Dek de ventilatiesleuven van de ventilator Niet af als het apparaat is ingeschakeld.
• Plaats geen open vuurbronnen, zoals bijvoorbeeld koarsen, op het apparatus.
• De beiden aansluitsnoeren können warm worden bij hoge belasting.
• Door de hoge overgangsweerstanden kan de steekverbindingijdens het gebruik van het kabel op een 12 V autostekker warm worden. Gebruik waarom bij bedriif met hoge belastingen het aansluitkabel met de aansluitklemmen.

Opmerking over het loskoppelen van het apparatus van hetlichtnet

• De aan/uit-knop van dit apparaat ontkoppelt het apparaat Niet volkommen van het boordnet, resp. van de batterij. Bij een aangesloten autostekker neemt het apparaat stroom op. Om het apparaat volkommen te ontkoppelen van het boordnet,要去 de 12 V autostekker uit het boordstopcontact worden getrokken/de aansluitklemmen van de autobatterij gehaald worden.

Letselgevaar!

In het geval dat het apparaat geallen of beschadigd is, mag u het Nieteer in gebruik nemen. Laat het apparaat door deskundig personeel nakijken en eventuele repareren.

DC ingang

Spanning: 12V---

Maximale spanning: 15,6 V---

Maximale stroomopname: 40 A

Alarm bij onderbelasting: bij 10,5± 0,3V

Uitschakeling bij onderbelasting: bij 10 ± 0,3V

Uitschakeling bij overbelasting: bij 16 ± 0,5V

ACuitgang

Spanning: 220-240 V ~ 50 Hz

Uitgangsstroom: 1,3 A

Constante prestatie: max. 300 W

Topprestatie: max. 600 W/0,1 s

Effectiviteit (N): ca. 82%

Vorm van uitgangscurve: gemodificierde sinus

Overbelastingsbeveiliging: >= 320W

Temperatuur uitschakeling: bij 65^± 5%

Zekeringen

Spanningsconverter: 40 A vlakke

autozekering

Kabelzekering: 40 A vlakke

autozekering

Algemene gegevens

Afmetingen (zonder autostekker)

(L× B× H) 155× 128× 58mm

Bedriifstemperatuur: 5...40 °C

Bedrijsvochtigheid: 0 - 80%

(rel.luchtvochtigheid-

geen condensatie)

Technische wijzingen voorbehonden!

Bedieningseinlementen

A Spanningsconverter

1 Ventilator(aan de achechterzijde)
Bedrijfs-LED/aanduiding van overbelasting
Aan/uit-knop
4 Wisselstroomstopcontact voor Euro-stekker
12 V aansluitingen (rood+/zwart-)

B Snoer met aansluitklemmen

C Snoer met 12V autostekker

D 40 A vlakke autozekering

Ingebruikname

Uitpakken

1. Haal het apparatusaatuit de verpakking.
2. Verwijder alles folies.

Letop:

Iaatkleinekinderenietmetfoliespelen.

Erbestaatverstikkingsgevaar!

Inhoud van het pakket controlleren

Controleer voor ingebruikname de inhoud van het pakket op volledigheid en eventuele beschadigingen.

• Spanningsconverter
• 1 snoer met aansluitklemmen rood/zwart
• 1 snoer met 12 V autostekker
• 1 vlakke autozekering 40 A
• Deze gebruksaanwijzing

Voorschriften over het gebruik

Voor een continu bedrijven van apparaten via de spanningsconverter要去 op het boordstopcontact een spanning tussen 11 - 15,5 V - - - staan. De spanningsbron van het boordstopcontact kan een autobatterij zijn een geregelde stroomverzorging met gelifkstroom zoals bijv. een accustation. Controler voor het aansluiten van de spanningsconverter of de spanningsbron voldoende stroom levert voor het gebruik. De stroom die voor het gebruik nodig is, kan als volgt worden berekend:

$$ \frac {\left(\frac {\text {C o n s t a n t e p r e s t a t i e (W)}}{\text {E f f e c t i v i e i t (η)}}\right)}{\text {I n g a n g s s p a n n i n g (V)}} = \text {S t r o o m o p n a m e (A)} $$

Voorbeeld

$$ \frac {\left(\frac {3 0 0 \mathrm {W}}{0 , 8 2}\right)}{1 2 \mathrm {V}} = 3 0. 5 \mathrm {A} $$

De spanningsbron moet voor een continu prestatie van 300 W dus ten minste 30,5 A leveren.

(1) Opmerking:

12 V boardstopcontacten leveren max. 15 A,DMAOM moet de spanningtransformator met de aansluitklemmen direct worden aangesloien aan een auto-accu. Alleen zo kan het 300 W continu vermogen worden bereikt.

Let op!

Nooit de spanningsconverter aansluiten op een 24 V boisnet. Anders raakt het apparat beschadigd. Het apparaat mag alleen worden aangesloten op een spanningsbron met een nominale spanning van 12 V.

Plaatsen

• De spanningsconverter要去 een egaal en vlak oppervlak worden geplaatst. Verzekert u zich ervan, dat er om de spanningsconverter Been ten minste 1 cm ruimte vrij blibt voor de luchtcirculatie.
• Achter de ventilatiesleuven van de ventilator ①要去 een afstand van ten minste 50~cm aangehouden worden.

Bedrijf in een voertuig

Als u de spanningsconverter in een voertuig gebruikt, verzekert u zich er dan van, dat de installmentie u nicht hindert tijdens het rijden.

Leg de snoeren waarom zo, dat deze Niet in aanraking komen met bewegende delen in het interieur van het voertuig of u konnen hinderen.

① Opmerking:

de spanningsconverter kan ook gebruikt worden als de motor uitgeschakeld is. Let u er echter op, dat de spanningsconverter möglichtijdens het starten nicht functioneert.

Aansluting aan een spanningsbron

Let op!

Verzekert u zich ervan voár het aansluiten van de spanningsconverter op een spanningsbron, dat de aan/uit-knop 3 van het apparaat in de stand O staat.

U kunt de spanningsconverter met de 12 V stekker C aansluiten op een 12 V boardstopcontact, of met de aansluitklemmen B direct op een autobatterij klemmen.

Voor beiden varianten van aansluien要去en de aansluitsnoeren aan de 12 V schroefaansluitingen van de spanningsregelaar aangesloten worden.

Afb.: Aansluiting kabelschoen

Aansluiting aan een 12 V autopostcontact

Let op!

Gebruik de spanningsconverter Niet in voertui gen waar bij de pluspool verbonden is met de carroserie van het voertuig, resp. met het chassis. Het boordstopcontact要去 van binnen positief gepoold着眼。Gebruik de spanningsconverter Niet op autostopcontacten die positief geaard着眼。Anders raakt het apparaat beschadigd.

• Draai de rode schroef op de spanningsconverter zo ver los, dat u de rode kabelschoen van het 12 V autokabel met de opening onder de schroef en de sluitring=kunt leggen. (Zie afb.: Aansluiting kabelschoen)
• Draai de rode schroef zo vast, dat de kabelschoen nicht meer los kan raken.
• Draai de zwarte schroef op de spanningsconverter zo ver los, dat u de zwarte kabelschoen van het 12 V autokabel met de opening onder de schroef en de sluitring kutng leggen.
• Draai de zwarte schroef zo vast, dat de kabel-schoen Niet meer los kan raken.
• Steek de 12 V autostekker in een autopost-contact.

① Opmerking:

door de hoge overgangsweerstanden kan de steekverbinding tijdens het gebruik van het kabel op een 12 V autostekker C warm worden. Gebruik waarom bij bedrivif met hoge belastingen het aansluitkabel met de aansluitklemmen B.

Aansluiting aan een autobatterij

• Draai de rode schroef op de spanningsconverter zo ver los, dat u de rode kabelschoen van het rode kabel met de aansluitklem B met de opening onder de schroef en de sluitring=kunt leggen.
• Draai de rode schroef zo vast, dat de kabel-schoen Niet meer los kan raken.
• Draai de zwarte schroef op de spanningsconverter zo ver los, dat u de zwarte kabelschoen van het zwarte kabel met de aansluitklem B met de openering onder de schroef en de sluitring=kunt leggen.
• Draai de zwarte schroef zo vast, dat de kabel-schoen Niet meer los kan raken.
• Sluit eerst de rode klem aan op de pluspool van de autobatterij en dan de zwarte klem op de minpool van de autobatterij.

Aansluiting en bedrijf van een belasting/een apparaat

Let op!

Verzekert u zich ervan vór het aansluiten van een belasting/een apparaat aan de spanningsconverter, dat de aan/uit-knop 3 van het apparaat in de stand O staat.

Verzekert u zich ervan, dat de belasting/het apparaat de maximale continu prestatie van de spanningsconverter Niet te boven gaat.

• Sluit de stekker van de een te sluiten belasting/ het aan te sluiten apparaat op het 220 - 240 V-stopcontact ④ van de spanningsconverter aan.

Let op!

Schakel de belasting/het te bedrijven apparaat nog Niet in!

• Schakel de spanningsconverter in, doordat u de aan/uit-knop ③ in de stand I zet. De bedrijfs-LED/aanduiding van teveel belasting ② brandt groen, als de spanningsconverter correct functioneert.
• Zet nu de belasting/het te bedrijven apparaat aan. Bij het inschakelen is een kort geluidssignaal te horen.

① Opmerking:

als een geluidsignaal te horen is en de bedrijfs-LED/ aanduiding van teveel belasting brandt rood, dan is de ingangsspanning te laag, of het vermogen van de belasting/het apparaat aangesloten op de spanningsconverter te hoog.

Voorschriften over het bedrijf van apparaten

Algemene voorschriften

Gebruikelijk vindt u op het kenplaatje van apparaten informatatie over het stroomverbruik in ampere (A) of over het vermogen in Watt (W).

Let er vór gelebruik op, dat de maximale stroomopname niet hoger is dan 1,3 A en de maximale continu prestatie Niet meer bedraagt dan 300 W.

• Belastingen met een hoge interne werkstand kuren heel goed via de spanningsconverter worden gezrukt. Belastingen met een lage interne werkstand daarentegen, zoals verwarming- en kookapparatuur hebben een te hoge vermogens-opname in Watt.

• Inductieve belastingen zoals bijv. TV- of stereotoestellen ( apparatuur met een spoel of een transformator) haben een veelvoudig hogere inschakelstroom nodig dan de waarstandsbelastingen met hetzelfde opgegeven vermogen in Watt. TV-toestellen hebben bij het inschakelen een veelvoud van het vermogen nodig dat is aangegeven op het typeplaatje. Hierdoor kan het nodig�n om de spanningsconverter eenaarkee in en uit te moeten schakelen om een TV-toestel te konnen aanzetten.
  In geval van onuidelijkheden a.u.b. overleg plegen met de producent van het aangesloten apparaat.

Signaal bij lage batterijspanning

• Bij lage batterijspanning (lager dan 11 V) is een voortdurend geluidssignaal te horen om aan te gehen, dat de batterij opgeladen要去 worden. De bedrifs-LED/aanduiding van overbelasting blijft groen branden.
• Als de batterijspanning lager wordt dan 10V , schakelt de spanningsconverter uit en de bedrifs-LED/aanduiding van overbelasting brandt rood.

Vervangen van de kabelzekering

Levensgevaar door stroomschokken:

Ontkoppel de spanningsconverter van de stroomvoorziening voor het verrangen van de zekering. Verwijder ook het apparaat dat op de spanningsconverter aangesloten is.

Het rode snoer met aansluitklem B beschikt over een zekering. Als een te hoge belasting wordt aangeslo- ten op de spanningsconverter, wordt deze zekering geactiveerd.

Vervang de zekering door een gelijkwaardige zekering zoals aangegeven in de technische geevens, van hetzelfde type metdezelfde eigenschappen voor het uitschaken.

Stel de oorzaak voor het doorslaan van de zekering vast, voordat u de spanningsconvertereer weer inschakelt.

Om de zekering te verrangen gaat u als volgt te werk:

open de afdekking van de houder voor de zekering en trek de vlakke autozekering uit de houder.

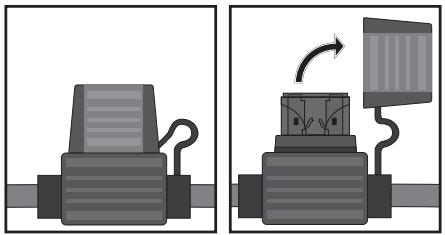

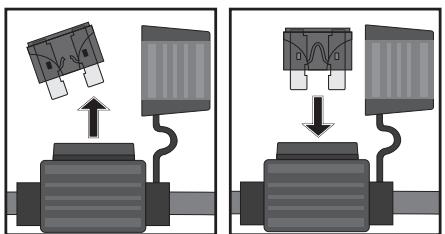

Afb.: Vervangen van de kabelzekering

• Plaats een neue 40 A vlakke autozekering (inbegren in de levering) in de beiden aansluitingen en zet de afdekking waar op de houder van dezekering.

Algemene behandeling van fouten

TV-toestellen

• De spanningsconverter is beveiligd en produitert een gefilterde sinuscurve.
  Bij het ontvangen van bijv. heel zwakke TV-zenders kuren er desondanks interferenties, resp. beeldstoringen, optreden.
• Plaats de spanningsconverter in dit geval zo ver möglichk van TV-toestel, antennekabel en antennne vandaan.
• Richt de spanningsconverter, het TV-toestel, het antennekabel en de antennene ten opzichte van elkaar zodat de ontvangst better worden.
• Gebruik indien möglich een eersteklas, beveiligd antennekabel.

Audio-installations

• Sommige audio-installations producen een brommend geluid via de luidsprekers als zij met de spanningsconverter worden gebruikt. Dit komt, odomat deze apparaten de gemodificierde sinuscurve van de spanningsconverter Niet können filteren en is geen defect van de spanningsconverter.

Problemen oplossen

Lage uitgangsspanning

Mogelijkeoorzaak en oplossing:

• De spanningsconverter is overbelast. Reduceer de belasting totdat deze Niet meer hoger is dan de maximale belasting Zoals aangegeven in de technische gegevens.
• De ingangsspanning is lager dan 11 V. Houd de ingangsspanning van de spanningsconverter boven 11 V om het uitgangsvermogen constant te houden.

Signaal voor lage batterijspanning klinkt steeds wee

Mogelijkeoorzaak en oplossing:

• de batterij is defect. Vervang de batterij.
• Onvoldoende voorziening met spanning of stroom. Controller de toestand van het boordstopcontact en de 12 V autostekker en reinig们都 desnoods.

Geen vermogen

Mogelijk ooorzaak en oplossing:

• de spanningsconverter is nicht volkommen opgewärmd. Schakel de spanningsconverter in eenoorui, totdat het apparaat, dat aan de spanningsconverter aangesloten is van stroom worden voorzien. Herhaal deze procedure om het apparaat te kuren inschakelen.
• Het ontstekingsmechanisme moet ingeschakeld zichen om het boisstopcontact van stroom te voorzien. Schakel het ontstekingsmechanisme in, resp zet het in stand I.
• De spanningsconverter is overbelast. Reduceer de belasting totdat deze Niet更是 hoger is dan de maximale belasting zoals aangegeven in de technische gegevens.
• De spanningsconverter is oververhit. Wacht totdat het apparaat is afgekoeld. Zorg voor voldoende afstand voor de ventilatie. Let erop, dat de aangesloten belasting Niet voortdurend hoger is dan de belasting die maximaal möglichk is, om opnieuw oververhitten te voorkomen.
• De zekering van het apparaat is doorgebrand. Wendt u zich tot de service om het apparaat waar te latent make. Verzekert u zich ervan, dat de spanningsconverter met de juiste polariteit aan de stroomverzorging is aangesloten.
• De kabelzekering is doorgebrand. Vervang de kabelzekering zoals beschreiben in hoofdstuk „Vervangen van de kabelzekering". Verzekert u zich ervan, dat de spanningsconverter met de juiste polariteit aan de stroomverzoring is aangesloten.

Levensgevaar door stroomschokken:

• dompel de onderdelen van het apparaat nooit onder in het water of in andere vloeistoffen!
  Zorg ervoor dat er geen vloeistoffen in de behuizing binnendringen.
• Haal de spanningsconverter vór ieder schoonmaken uit het autostopcontact/ verwijder de aan-sluitklemmen van de autobatterij. Verwijder ook het apparaat dat op de spanningsconverter aangesloten is.

Schoonmaken van de behuizing:

Reinig het oppervlak van de behuizing met eenlicht vochtige doek. Nooit benzine, oplosmiddelen of schoonmaakmiddelen gebruiken aangezien deze de oppervlakken van het apparaat hunnen aantasten! Indien de ventilatiesleuven stoffig zich, reinigt u deze met een zachte penseel.

Milieurichtlijnen

Apparaat afdanken

Deponeer het apparaat in geen geval bij het normale huisvuil. Dit product is onderhevig aan de Europese richtlijn 2002/96/EC.

Voer het apparaat af via een erkend afvalverwerkingsbedrijf of via uw gemeentereiniging.

Neem de bestaande voorschriften in acht. Neem in geval van twijfel contact op met de gemeentelijke reinigingsdienst.

Milieurichtlijnen verpakking

Voer alle verpaktingsmaterial op een milieuvriendelijke manier af.

Importeur

KOMPERNASS GMBH

BURGSTRASSE 21

44867 BOCHUM, GERMANY

www.kompernass.com

Garantie & service

U heeft op dit apparaat 3aar garantie vanaf de aankoopdatum. Het apparaat is met de grootst mogelijke zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd. Bewaar a.u.b.de kassabon als aankoopbewijs. Als u aanspraak wilt make np garantie, neem dan a.u.b. Telefonisch contact op met uw servicefiliaal. Alleen op die manier is een kostenloze verzending van uw product gegarandeerd.

De garantie geldt alleen voor materiaal- of fabrica-gefouten,ECHTERNietvoor transportschade,of Voor onderdelen die aan slijtage onderhevig zich,of Voor beschadigingen aan breekbare delen,bijv. schakelaars of accu's.Het product is uitsluitend bestemd voor privé-bebruik en Niet voor bedrijsfmatige doe-leinden.

Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die nicht door ons geauthoriseerd servicefilaraal zich uitgevoerd, vervalt de garantie.

Uw wettelijke rechten worden door deze garantieniet beperkt.

De garantieperiode worden nicht verlangd door de aansprakelijkheid. Dit geldt eveneens voor verran-gen egerepareerde onderdelen. Schade en gebreken die möglich reeds bij de aankoop aanwezigল, moeten direct na het uitpakken worden gemeld, uiterlijkECHTER twee dagen na de dag van aankoop. Na verstreijken van de garantieperiode要去en alle voorkomende reparaties vergoed worden.
