Producttype	Autoradio met CD/MP3-speler
Merk	CLATRONIC
Model	AR 661 CD MP3
Afmetingen (B x H x D)	178 x 50 x 165 mm
Voeding	DC 13,8 V, 7 A max
Uitgangsvermogen	4 x 30 W max
FM-frequentiebereik	87,6 - 108,0 MHz
FM-gevoeligheid	3 µV
Compatibele CD-formaten	CD, CD-R, CD-RW, MP3
Signaal-ruisverhouding (CD)	50 dB (1 kHz)
Aantal kanalen	2 (stereo)
RDS-functies	AF, REG, EON, TA, PTY
DSP-equalizer	Pop, Rock, Klassiek, Plat
CD-afspeelfuncties	Herhaling (RPT), Willekeurig (RDM), Intro (INT), Pauze (TOP)
MP3-zoekfuncties	Op titelnummer, map, teken
Luidsprekerimpedantie	4 ohm
Afneembaar frontpaneel	Ja
Laserklasse	Klasse 1
Meegeleverde accessoires	Montageframe, schroeven, demontagesleutel, beschermhoes
Garantie	24 maanden

Veelgestelde vragen - AR 661 CD MP3 CLATRONIC

Hoe plaats ik een CD correct?

Plaats de CD met het label naar boven in de sleuf. Forceer niet als er al een CD in zit. Verwijder eerst de transportschroeven als de CD niet volledig inzakt.

Hoe sla ik radiozenders op?

Houd de toets AP langere tijd ingedrukt (meer dan een seconde) om automatisch te zoeken. De 6 sterkste zenders worden opgeslagen. U kunt ook een zendertoets (1-6) langere tijd ingedrukt houden om de huidige zender op te slaan.

Waarom speelt mijn CD geen MP3 af?

Zorg dat de CD in MP3-formaat is en correct gebrand. Gebruik de specifieke MP3-zoekfuncties: druk 1x op AP om te zoeken op titelnummer, 2x op map, 3x op teken.

Hoe activeer ik verkeersinformatie (TA)?

Druk kort op de toets TA. Het TA-symbool verschijnt. Verkeersinformatie onderbreekt automatisch de CD- of radioafspeling.

Wat moet ik doen als het apparaat niet aangaat?

Controleer of de contactsleutel in de stand ON of ACC staat. Controleer de zekering (7A) en vervang deze indien nodig. Zorg dat de aansluitingen correct zijn.

Hoe maak ik een CD schoon?

Veeg de CD af met een zachte, pluisvrije doek van het midden naar de rand. Gebruik geen oplosmiddelen (benzine, thinner) of antistatische sprays.

Kan ik CD-RW afspelen?

Ja, het apparaat is compatibel met CD, CD-R, CD-RW en MP3.

Hoe reset ik het apparaat?

Verwijder het frontpaneel. Gebruik een paperclip of draad om kort op de RESET-knop rechts naast het LCD te drukken. Dit wist fouten.

De luidsprekers geven geen geluid, wat te doen?

Controleer of het volume niet op minimum staat. Zorg dat de MUTE-functie niet is ingeschakeld (druk op MUTE om uit te schakelen). Controleer de luidsprekeraansluitingen (impedantie 4 ohm).

Hoe gebruik ik de DSP-equalizerfunctie?

Houd SEL langere tijd ingedrukt om het menu te openen. Kies DSP OFF om handmatig de lage/hoge tonen in te stellen, of selecteer een voorinstelling (POP, ROCK, CLASS, FLAT) met de toets SEL.

GEBRUIKSAANWIJZING AR 661 CD MP3 CLATRONIC

Autoradio met CD-speler · Autoradio conlettore CD

Algemene veiligheidsinstructies

NL

Voorkom risico's voor brand en elektrische schokken en stel het apparaat Niet bloot aan regen von vocht. Gebruik het apparaat Niet in de directe nabijeheid van water (bijv. badkamer, zwembad, vochtige kelder).

Gebruik het apparaat uitsluitend voor het waarvoortestemde doel.

Sluit het apparara uitsluiertend aan op een correct gefinstalleerde contactdoos. Let op dat de aangegeven spanning overeenstemt met de spanning van de contactdoos.

Let bij het gebruik van externe adapters op de juiste polariteit en spanning enplaats batterijen altijd in de juiste richting.

Plaats het apparaat zodenig dat de aangebrachte luchtopeningen nicht worden afgedekt.

Open nooit de behuizing van het apparaat. Door ondeskundige reparations können aanzienlijke bevaren voor de gebruiker ontstaan. Neem het apparaat Niet更是 in gebruik wanner het apparaat - en in het bijzonder de kabel - beschadigingen vertoont, maar het eerst door een vakman repareren. Controllerer de kabel regelmatin op beschadigingen.

Een defecte kabel mag alleen door de fabrikant, once technische dienst of een soortgelijk gekwalificeerd persoon worden verrangen. Alleen zo konnen gezaren vermeden worden.

Onderbreek de stroomtoevoer of verwijder de batterijen wanner u denkt, het apparaat langerearend Niet te gebruiken.

Volgende symbolen können op uw apparaat zich aangebracht. Zij hebden de volgende betekenis:

Het bliksemsymbol wijst de gebruiker op onderdelen in het inwendige van het apparaat die gevaarlijk hove spanning voeren.

Het symbol met het uitroepteken verwijst maar belangrijke bedienings- en onderhoudsinstructies in de begeleidende documentatione.

Apparaten met dit symbol Werken met een „klasse 1-laser_, voor de afstavg van de CD. De ingebouwde veilighheidsschakelaars要去en voorkomnen dat de gebruiker worden bloatgesteld aan gevaarlijke, voor het menselijk oog onzichtbaar laserlicht wonneer het CD-vak geopend is.

Deze veiligheidsschakelaars mogen in geen geval overbrugd of gemanipuleerd worden,ondat u anders gevaar loopt, aan het laserlicht te worden blootgesteld.

NL

Installatie

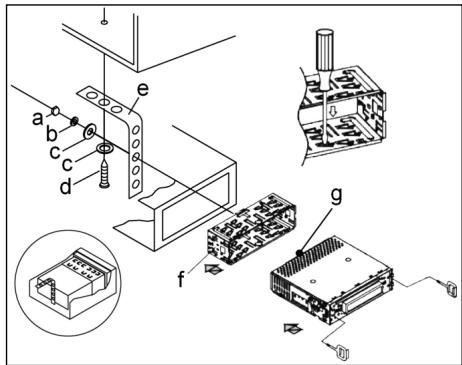

Monteer het radioapparaat volgens de onderstaande afbeeldingen

a Moer
b Veerring
c Onderlegplaatje
d Schroef
e Montagehoek
f Inschuifbehuzing
g Schroefdraadbout

Let op!

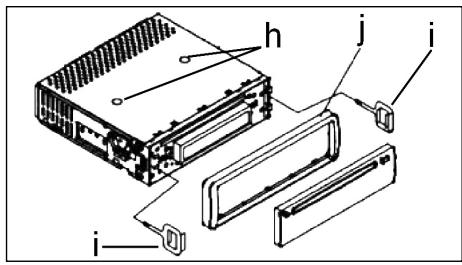

h Schroeven van de transportbeveiliging (a.u.b. voor de montage verwijderen)
i Uitrekgereedschap (sleutel voor de demontage)
j Raamwerk

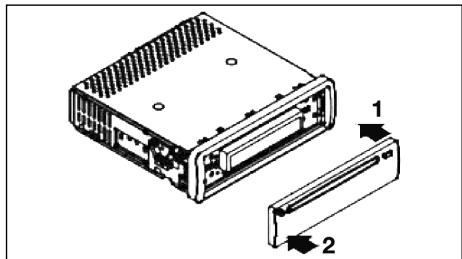

Zet het bedieningselementeerst aan tegen de rechtzerijde en klik het verzolgens aan de linkerzijde in.

Aansluting

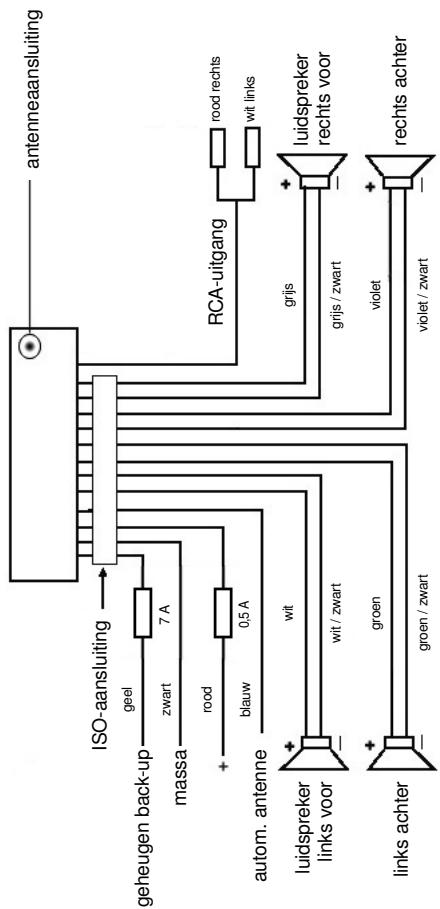

Breng de aansluiting tot stand volgens de afbeelding.

NL

NL

Opgelet

1. Plaats het verwijdberbare bedieningselement pas na de aansluiting van de kabels.
2. Gebruik luidsprekers met een impedantie van 4 Ohm.

Belangrjke aanvullende informatie voor de montage van uw autoradio!

1. Let bij de montage/aansluiting van uw apparaat op dat uw auto over een originele „ISO-aansluiting"要去 beschikken. Deze aansluiting is de tegenhanger van de aan de apparaatui tung aangebrachte steker (ISO-aansluiting).

Bij de toewijzing van de Tijdsduur ^+ (back-up) konnen darüber al naargelang het voertuigtype afwijkingen optreden.

Neem in deze gezallen a.u.b. contact op met een geauthoriseerde autogarage waar dat een permanente/constante stroomverzorging van uw radio anders nicht gewaarborgd is. (Dit is darüberoodzekelijk voor de opslag van de zenderstations).

1. Al naargelang het voertuigtype kutten in uitzonderingsgevallen stoorgeluiden in de radio/CD-modus optreden. Deze kutten worden verholpen met een extra ontstoorfilter. Uw apparaat is standarda reeds uiterust met een ontstoorfilter. Desondanks kutten er afhankelijk van het voertuigtype storingen optreden.

Ontstoorfilters়ijn verkrijgbaar Aunt in een zaak voor autotoebehoren en/of bij uw garage.

Veiligheidsmaatregelen en onderhoud

1. Verwijder vór de montage a.u.b. de schroeven (h) van de transportbeveiliging ompdat in het andere geval de CD Niet kan worden geladen.
2. Het apparaat is geconcipcieerd voor de minpool van de accu die aan de carrosserie van het voertuig dient te zich aangesloten. U dient dit voor de installment te controleren.
3. Wanner het voorste bedieningselementijdens de radio- en CD-modus worden verwijderd, worden het apparatusat automatischuitgeschakeld.
4. Functiestoring. Na het terugplaatsen van het voorste bedieningsselement verschijt op het LC-display een foumtelding (ERROR). Druk met behulp van een draad of iets dergelijkde toets RESET (24) in om de elektronica waar terug te zetten (RESETTEN). Deze toets kut u bij verwijderd bedieningsveld rechts naast het display vinden.
5. Wanneer het extreem heet in het voertuig is, bijv. nadat de auto gedurende een langereijd in de zoon geparkeerd stond, dient u de CD-speler pas in te schakenen nadat het na een korte rijduur een beetje is afgekoeld.
6. Gebruik steeds de voorhanden beschermhoes om het afneembare bedieningselement veilig te bewaren.

22

Bediening

NL

1. REL-Taste

Druk op de REL-toets om het voorste bedieningselement te verwijderen.

2. + / - - toetsen

In de normale spelimodus zijn deze toetsen bedoeld voor het instellenen van de geluidssterkte. In combinatie met de tevoren ingedrukte SEL-toets hunnen veranderingen in menu's, bijv. de klangmodus, worden uitgevoerd.

3. SEL-toets (selectie)

a) Druk kort op de SEL-toets om maar het selecti菜单 van de klankmodus te schaken. Op het display beschijt „VOL“ voor de instelling van de geluidssterkte. Door herhaaldelijk op de SEL-toets te drukken kunt u nu de afzonderlijke menupunten zoals VOLUME, BASS, TREBLE, BALANCE en FADER selectoren. U kut den instelleningen van de afzonderlijke menupunten veranderen met behulp van de „+“- of „-“-toets.

Opmerking: wanneer onder DSP equalizerinstellungen zoals bijv. POP, ROCK geselecteerd zich, können BASS en TREBLE nicht worden ingesteld.

b) Druk lang op de SEL-toets om maar het selectienu menu TA SEEK/TA ALARM, MASK DPI/MASK ALL, DSP OFF, LOUD ON/OFF, BEEP ON/OFF, SEEK1/2,STEREO/MONO;LOCAL/DX;VOL LAST/ADJ te schakelen.

Op het display verschijnt „TA SEEK".

Door herhaaldelijk op de SEL-toets te drukken kut u nu de afzonderlijke menupunten selecteren. U kut de instellening van de afzonderlijke menupunten veranderen met behulp van de +^+ - of +^+ - toets.

TA SEEK-menu (verkeersberichten-zenderzoekfunctie)

Selecteer TA SEEK wanneer bij de selectie van de TA-functie automatisch een zender met verkeersberichten gezocht dient te worden.

Wanneer u TA ALARM selecteert, ontvangent u een waarschuwing op het display, zodia u onder de TA-functionie een zender hebt ingesteld die geen verkeersberichten uitzendt.

- MASK DPI/ALL

Verbergen van alternative frequencies (AF)ijdens het zoekenaar een programme-identificatie (PI).

MASK DPI: wanneer het apparaat waar de programme-identificatie (PI) van een zender zoekt, blijven de alternatieve frequencies met een andere programme-identificatie verzorgen.

MASK ALL: bij het zoeken aan een programme-identificatie (PI) blijven alternatieve frequencies met een andere programme-identificatie en zenders met een sterke signaal niveau zonder RDS-signaal verborgen.

DSP

In het DSP Aunt de equalizerinstallingen POP M, ROCK M, CLAAS M en FLAT selecteren. Selecteer DSP OFF om eigien instellingen UIT te voeren. Zie hiervoor ook punt 3a.

NL

- LOUD ON/LOUD OFF

Aan- en uitschakelen van de LOUDNESS-functie.

In het lagere volumebereik worden door middel van de functie LOUDNESS (LOUD) het geluidsbeeld uitgebreed. Hoogten en bassen worden versterkt.

BEEP ON/OFF bevestigingsgeluid

Voor het bevestigingsgeluid bij het indrukken van toetsen hebt u twee keuzemogelijkheden.

BEEP ON: het bevestigingsgeluid klinkt na iedere druk op de toets.

BEEP OFF: het bevestigingsgeluid isuitgeschakeld.

- SEEK 1, SEEK 2 (kan alléén in radiomodus worden geselecteer)

Zoekfunctie met de I- / -toetsen in radiomodus

SEEK 1: houd de I- / > I-toetsen ingedrukt en de radio stopt bij het volgende ontvangbare zenderstation.

SEEK 2: houd de I<▶/▶I-toetsen ingedrukt totdat de Zoekfungtie in de frequentieband worden voortgezet.

STEREO/MONO-omschakeling (alleén selecteerbaar in radiomodus).

- LOCAL/DX (alleen in radiomodus selecteerbaar)

Uw radio kan RDS EON-gegevens ontvangen. Met EON worden de overdracht van extra zenderinformatie binnen een zenderketen, bijv. de WDR, bedoeld. In geval van een verkeersbericht (TA) worden binnen een zenderketen van een Niet-verkeerszender overgeschakeld aan de desbetreffende verkeerszender van de zenderketen. De ontvangst van deze zendergeveens worden door middel van het EON-teken op het display weergeven. U kuntkiezen uit de EONTA LOCAL- resp. EONTA DISTANCE-modus voor de lokale of de langeafstandsverkeersberichten.

Het doel voor deze functie bestaat daarin, een ongewenst overschakelen maar een EON-TA-verkeersbericht te onderdrukken. Wanner een EON-zender zeer ver weg Light, kutn u gedeelelijk/toch EON TA-informatie van dit station ontvangen. De radio schakelt over maar dit EON-verbindingsstation en probeert de verkeersinformatie te ontvangen. Het signaal is beschter te zwak en de ontvangst is slecht omdat dit EON-verbindingsstation te ver buitten het bereik ligt.

Daarom schakelt de radio terug maar de tevoren ingestelde zender.

Bij de hierboven beschreiben bedrijfsmodus hoog de gebruiker gedurende een korteijd een verkeerd programma of helemaal niets.

EONTA LOCAL:

door middel van deze functie worden omschakenaar een EON-ver-binding met een te zwak signaal vermeden.

De radio schakelt Niet overaar deze zender en de luisteraar neemt de storing nauwelijks waar.

EON TA-DISTANCE-modus:

in deze probeert de EON TA-schakeling de EON TA-informatie van een bereikbare zender te ontvangen en de ontvangstkwaliteit op deze wijze te verbeteren.

VOL LAST/VOL ADJ

VOL LAST: de radio schakelt in met de op hetIRST ingestelde geluidssterkte

VOL ADJ: met behulp van de +- en -toetsenkest u een gelijkblijven de geluidssterkte vooraf instellen.

4. POWER-knop

Druk op.Deze toets om het apparaat in- of uit te schakelen.

5. LC-display (vloeibaar-kristaldisplay)

6. BAND-toets

Druk kortstandig op de BAND-toets omussen de drie FM- (UKW) niveaus heen en een te schaken. De benaming van de desbetreffende niveaus FI, F2, F3 worden op het LC-display weergeveen.

7.8.1< /▶I-toetsen TUNE, SEEK, TRACK, SKIP UP/DOWN

a) In de radiomodus: druk kortstondig op de I- of I-toets om een radio-zender handmatig in te stellen.

Houd de I_▲ of ▷▶I-toets ingedrukt om het zoekenaar een radiozender te starten.

Zie hiervoor ook de functie SEEK 1 / SEEK 2.

b) In de CD-modus: druk kortstondig op de toetsen 1_▶ of >I om voorruit ofchteruit te springen. Om titels voorruit ofchteruit te speloen houdt u de pijtoetsen 1_▶ of >I ingedrukt.

9. MODUS-toets

Druk op deze toets om de CD-speler- of de radiomodus te selecteren.

10. MUTE-toets

Druk op de MUTE-toets om de luidspekers kortstondig uit te schakelen. Druk de toets opniew in om de functie wee te deactiveren.

11. AP-toets (automatische zenderopslag)

In de radiomodus:

a) Opslagfunctie:

druk langer dan 1 seconde op de AP-toets om de automatische zenderopslag te activeren.

Het apparaat zoekt binnen de actuèle frequentieband bijv. FM 1aar de groostste sigmaalsterktepegel totdat de Zoekcyclus wordt gestopt. De zes sterkste zenders worden toegewezen aan de dienovereenkomstige geheugenplaatsen.

De nu opgeslagen zenders worden telkens ca. 5 seconden lang aangespeeld en daarna worden de zender van de eerste geheugenplaats ingesteld.

Indien u nog meer zenders op de FM-band wilt zoeken, drukt u op de BAND-toets om maar de FM2-of FM3-band over schakelen. Druk opnieuw langer dan 1 Seconde op de AP-toets om verder te zoeken.

NL

b) Aanspeelfunctie:

nadat u de AP-toets kort hebt ingedrukt, speelt de radio alle Vooringestelde zenders van de frequentieband aan.

Opmerking: de aanspeelfunctie eindigt automatisch waar bij de geheugenplaats waarop deze werden gestart.

AP-toets voor Zoekfunctie in de MP3-modus

Wanneer bij het produceren van een CD in MP3-formaat Dienovereenkomstige gevevens werden aangelegd, können deze met behulp van de volgende functies worden gezocht.

a) Directe invoer van het titelnummer bij CD's in MP3-formaat:

1. druk 1x op de AP-toets. Op het display verschijnt „TRK SCH".
2. druk kortstandig op de SEL-toets. Op het display verschijnt „TRK SCH 001". Het LASTE cijfer vór de komma knippert.
3. Met behulp van + / - toetsen hebts u nu de mogelijkheid om als staatste ciderer vór de komma een titelnummer van 0 t/m 9 in te voeren.
4. Druk opnieuw kortstandig op de SEL-toets. Het op een na alotste cider foor voor de komma knippert. Ga te werk als onder punt 3 beschreiben.
5. Druk opniewu kortstandig op de SEL-toets om eventuel nog het op twee na LASTe cijfer vór de komma in te voeren.
6. Sluit de invoer van het titelnummer af door langer (1 sec.) op de SEL-toets te drukken. Ommiddelijk daarna worden de geseleerde titre afgespeel.

b) Zoekfunctie voor bestanden bij CD's in MP3-formaat

1. Druk 2x op de AP-toets. Op het display verschijnt „FILE SCH".
2. Druk kortstondig op de SEL-toets om de eerste geselecteerde map op het display wee ter given.
3. Met behulp van de + / - toetsen hebt u nu de möglichkheid om de verzischillende ordners op de CD te selecteren.
4. Druk langer op de SEL-toets (1 sec.).

De geselecteerde map worden vanaf de eerste titel afgespeeld.

Druk kortstondig op de SEL-toets en u=kunt met behulp van de +/ -toetsen een titel in de map selecteren.

1. Sluit de invoer af door langer (1 sec.) op de SEL-toets te drukken.

Onmiddelijk daarna worden de geselecteerde titel afgespeeld.

c) Zoekfunctie voor sleutelwoorden bij CD's in MP3-formaat:

1. Druk 3x op de AP-toets. Op het display verschijnt „CHAR SCH".
2. Druk kortstondig op de SEL-toets. Links op het display verschijt een "A".
3. Door herhaaldelijk indrukken van de + / - toetsen kutn u nu op de eerste plaat vs het display een letter van A t/m Z of een cijfer van 0 t/m 9 invoeren.

Opmerking: het invoeren van verdere cijfers en letters geschiedt van links maar rechts.

1. Druk kortstondig op de SEL-toets. Op de tweede plaats van het display verschijnt een „A". Ga bij het invoeren van cijfers en letters te werk als beschrenven onder punt 3.
2. Herhaal de stappen van punt 2 en punt 3 totdat u uw Zoekbegrip hebt ingevoerd.

Opmerking: wis de LASTE invoer door het indrukken van de AP-toets.

1. Sluit de invoer af door langer (1 sec.) op de SEL-toets te drukken.

Onmiddelijk daarna worden de geselecteerde titel afgespeeld.

Opmerking: de weergave van een door de gebruiker gemaaakte CD kan op grund van de vele beschikbare programma's en CD-media nicht worden gegardeend.

In de normale afspeelmodus van CD's in MP3-formaat kutn u met de I- of I-toetsen telkens een titel omhoog of omlaag springen. Met de stationstoetsen 5 en 6 kutn u telkens 10 titels omlaag of omhoog springen.

12-17.als stationstoetsen (1-6) van voorgeselecteerde zenders en als 1TOP-, 2INT-, 3RPT-, 4RDM-toetsen in de CD-modus

a) Radio-modus

Door kortstandig indrukken sunt u via deze toetsen een voorgeselecteerde radiozender direct selecteren. Wanneer u deze toetsen langer dan een seconde indrukt, worden de actuel ingestelde zender onder de geselecteerde stationstoets opgeslagen.

b) CD-modus

• Druk op de 1TOP-Taste om het afspelen van de CD te onderbreken (pauzefunctie). Druk de toets opnieuw in om de functie wee ter deactiveren.
• Druk op de 2INT-toets. Iedere titel van de CD worden gedurende 10 seconden afgespeeld. Druk opnieuw op deze toets om de Zoekfunctie af te breken. De actueel geselecteerde titel worden afgespeeld.
• Druk op de 3RPT-toets. De actuelle titel worden herhaald. Druk de toets opnieuw in om de functie wee ter deactiveren.
• Druk op de 4RDM-toets. De CD-titels worden in willekeurige volgorde afgespeeld. Druk de toets opnieuw in om de functie weir te deactive-ren.

18. TA traffic announcement (voorrangschakeling voor verkeersberachten)

De TA-fuCNTie worden door het kort indrukken van de TA-toets geactiveerd en door het TA-symbol op het display weergegeven. In de radiomodus in een FM-frequentieband begint het zoeken aan een verkeersberichtzender (TA SEEK) automatisch.

Wanner een FM-zender worden ontvangen die periodiek de niedwste verkeers-informatie uitzendt, brandt de TP-weergave op het display.

Wanneer de TA-functionie isingeschakeld, onderbreken de FM verkeersberichten automatisch de CD-modus. De geluidssterkte worden opgevoerd waar de minimale waarde voor de overdracht van de verkeersberachten.

NL

Na afloop van de verkeersinformatie worden het tevoren ingestelde programma voortgezet.

Onderbreking van de TA-functie:

wanneurudeweergave van de actuelseverkeersberachten wilt onderbreken, druktukortopdeTA-toets.De TA-moduswordthierdoornietuitgeschakeld.

19. PTY-toets selectie van het programmatype

Naast de nom van de zender geven sommige FM-zenders ook informatie over het programmatype van hun programme. Deze informatie kan door uw autoradio worden weergegeven.

Deze programmatypes können bijv.:

SPORT

NEWS

POP

CLASSICS

zijn.

Met de PTY-functie=kunt u doelgericht zenders uitkiezen van een bepaald programmatype.

Druk 1x op de PTY-toets om maar de PTY-muziekgroep te schakelen.

Op het display verschijnt het teken "PTY".

Met behulp van de stationstoetsen 1-6 kutn u nu de volgende selectie treffen.

	1X indrukken	2X indrukken
Stationstoets 1	POP M	ROCK M
Stationstoets 2	EASY M	LIGHT M
Stationstoets 3	CLASSICS	OTHER M
Stationstoets 4	JAZZ	COUNTRY
Stationstoets 5	NATION M	OLDIES
Stationstoets 6	FOLK M

Druk 2x op de PTY-toets om maar de PTY-taalgroep te schakelen. Met behulp van de stationstoetsen 1-6 kutn u nu de volgende selectie treffen.

	1X indrukken	2X indrukken	3X indrukken
Stationstoets 1	NEWS	AFFAIRS	INFO
Stationstoets 2	SPORT	EDUCATE	DRAMA
Stationstoets 3	CULTURE	SCIENCE	VARIED
Stationstoets 4	WEATHER	FINANCE	CHILDREN
Stationstoets 5	SOCIAL	RELIGION	PHONEIN
Stationstoets 6	TRAVEL	LEISURE	DOCUMENT

Druk 3x op de PTY-toets om de functie weeui te schakelen.

Wanneer u PTY hebt gekozen, start de radio de Zoekfunctie waar dienovereenkomstige PTY-informatie en stopt, zodia de gezochte PTY-informatie werdenGVenden.

Wanneer het gezochtete programmatype zich verwonden, verschijnt op het display "NONE PTY".

Wanneer de gezochte PTY-informatie nicht meer bestaat, schakelt de PTY-functie automatisch over maar de normale modus.

NL

20. AF (alternative frequencies) REG-functie

a) AF is een functie die met behulp van het RDS (Radio Data System) werkst en alleen bij FM-zenders kan worden gezrukt. Het apparaat zoekt op de achtergrund de Beste te ontvangen freqentes van de ingestelde zenders. Wanner de AF-functione wordt geseleeteerd, controleert de radio voortdurende signalsterkte van de AF-frequente. Het controle-interval voor iedere AF-frequente is afhankelijk van de signalsterkte van de actuelse zender en varieert van eenaar minuten in geval van een sterke zender tot eenaar seconden bij zwakke zenders. Iedere keer wanner de neue AF-frequente sterker is dan het actuel ingestelde station, schakelt het apparaat voor een korteijd maar deze frequente over en er worden gedurende een tot twee seconden de melding weergegeven "NEW FREQUENCY". Omdat de geluidloze overschakelingstijdijdens de frequentiewissel resp. de controlijd zeer kort is, is ditijdens het normale programma nauwelijks hoortaar.

De AF-functie worden door kort indrukken van de AF-toets geactiveerd en de status van de AF-functie worden door een kort AF-teken op het display weergegeven.

• Wonneer het AF-teken op het display verschijnt, is de AF-functie ingeschakeld en worden RDS-zendgegevens ontvangen.
• Wanneer het AF-teken op het display knippert, is de AF-functie weliswaar ingeschakeld, maar kan geen RDS-zendsignaal worden ontvangen.
• Druk opnieuw op de AF-toets om de functie weeer uit te schakelen. Het AF-teken op het display dooft.

b) REG-functie

Sommige zenders spreiden hun programma's op bepaaldeijdstippen in regionale programma's met verschillende inhoud.

• REG ON: door lang indrukken van de AF-toets worden de regionale modus ingeschakeld. Op het display verzschijnt gedurende enkele seconden de melding "REG ON".

Opmerking: de weergavecapaciteit van het display is beperkt. Het is waarom möglich dat in de dubbele weergavemodus enkele segmenten van het display gewist zich.

Met de functie REG ON worden vermeden dat de radio overschakeltaar alternatieve frequenties die een andere regionale programma-inhoud hebben.

• REG OFF: door het opnieuw lang indrukken van de AF-toets worden de regionale modus uitgeschakeld. Op het display verschijnt gedurende enkele seconde de melding "REG OFF".

De programme-identificatie (PI) van het regionale zendprogramma wordenijdens het zoekenaar een alternativene frequentie (AF) of een programma-identificatie (PI) geneeerd.

NL

21 CD-sleuf
22. Uitwerptoets (EJECT)

Druk op deze toets om de CD uit te werpen.

1. Knipperende LED-weergave (zonder afbeelding)

Deze weergave knippert wanner u het voorste bedieningselement verwijdert.

1. RESET-toets (zonder afbeelding)

Druk op deze toets om een storende zender te herstellen. Deze toets kut u bij verwijderd bedieningsveld rechts naast het display vinden.

Technische gegevens

Algemeen

Netspanning

DC 13,8 V

Stroomverbruik

7A Max.

Stroomverbruik

4 × 30 ~W

FM-bereik

Frequentiebereik

87,6 MHz tot 108,0 MHz

Effectieve gevoeligheid

3 V

IF-frequentie

10,7 MHz

Uitgangsvermögen (selecteerbaar)

Uitgang

bij CD max. 1200mV

CD-speler

System

CD-apparaat

Afspeelbare CD's

CD/CDR/CDRW/MP3 disks

Aantal kwantificeringsbits

1 bit.

Signaalformaat

Monsterfrequentie 44,1 KHz

Frequentiekarakteristiek

20-100Hz≤5dB

10 - 20KHz≤ 5dB

Signaal-ruis-verhouding

50 dB (1KHz)

Aantal kanalen

2 stereokanalen

Apparaatbehuiizing

178 B x 50 H x 165 D

Verhelpen van storingen

NL

Voer eerst alle aansluitingen uit voordat u de checklist doorloopt. Wanner u na controle aan de hand van de checklist nog steeds vragen hebt, neem dan a.u.b. contact op met de dichtstbijzende klantenservice.

Storingssymptom	Reden	Oplossing
CD's worden maar tot de helft in de CD-sleuf getrokken.	De schroeven van de transportbeveiliging werden nicht verwijderd.	Verwijder de schroeven van de transportbeveiliging.
Na hetplaatsen in het apparaat loopt de CD of de cassette Niet.	De volumeregelaar is te zicht ingesteld.	Stel de volumeregelaar hoger in.
	De aansluitingen zijn nicht correct uitgevoerd.	Controleer de +12V- en de massa-aansluiting.
Het geluid van de CD-spe-ler springt.	Het wegdek is ruw.	Wacht met het afspelen van de CD totdat het wegdek vlakker worden.
	Het apparaat is Niet vast gemonteerd.	Bouw het apparaat vast in. Waarborg dat de acheiterste bevestiging worden gebruikt wanneer het voertuig Niet over een geschikte opname voor het acheiterste apparaatgedeelte beschikt.
	De CD is defect.	Probeer een andere CD. Wannerdeze correct fonctioniert is de eerste CD waarschijnlijk beschidg.
	De CD is verontreinigd.	Reinig de CD.
Geen stroom.	De ontsteking is uitgeschakeld.	Draai ontstekingsstreutelঀar de stand „ON“ of „ACC“.
	De zekering is doorge-brand.	Vervang de zekering door een andere 7 A-zekering.
Het apparaat functioneert Niet correct (EJECT, LOAD,PLAY).	De microcomputer waredoordelektromagnetische velden gestoord.	Verwijder de CD of cassette te en plaats deze weeR.Schakel het apparaat uiten weer in.
Geen radio-ontvangst.	De antennekabel is Niet aangesloten.	Steek de antennekabel vast in de antennabus van het apparaat
In de automatische Zoek-modus stopt de radio Niet bij zenderstation(s).	De zendersignalen zijn te zwak.	Stel het zenderstation handmatig in.

NL

Afspelen van een CD

Reinigen van de CD

Reinig de CD vór het afspelen met een schone, stofvrijne reinigingsdoek. Verwijder het stof van de CD in pijrichting.

Opmerking: gebruik gelein oplosmiddelen zoals benzine of verdunner. De algemeen verkrijgbare reinigingsmiddelen of antistatische sprays beschadigen het apparatusaat.

Plaatsen van de CD

Wanneer de CD met de opdrukaar beneden wordt geplaatst, kan het apparatusaat beschadigd worden.

Plaats de CD algijd met het label maar boven.

Opmerking: tracht nicht, een Cd teplaaten wannere zich reeds een CD in de CD-sleuf befindt. Hierdoor kan het apparaat worden beschadigd.

Vastpakken van de CD

Grijp de CD allijd aan de rand vast. Om de Cd schoon te houden, mag u deze Niet aan het oppervlak vastpakken.

• Plak geen papier of plakband op de CD.
  Stel de CD Niet bloot aan directe zoninstraling of warmtebronnen zoals verwarmingsbuizen en laat de CD ook niet in de auto liggen wanner deze in de zon geparkeerd staat omdat dit een aanzienlijke temperatuurstijing tot gevolg heeft.

Dit apparaat is gekeurd conform de op dit moment van toepassing[zijnde CE-richtlijnen zoals bijoorbeeld elektromagnetische compatibilititeit en laagspanningsvoorschriften en is geconstrueree volgens de niedwste veiligheidstechnische voorschriften.

Technische wizzigingen voorbehonden!

Garantie

NL

Voor het door ons geleverde apparaat verlenen wij een garantie van 24 maanden vanaf koopdatum (kassabon).

Eventuele gebreaken aan het apparaat of aan het toebehoren*) die zich ontstaan door productie- of materiaalfouten verhelpen wij binnen dezeperiode kosteloos door middel van reparatie of, maar ons oordeel, door verranging. Eventuele garantiegevallen verlungen noch de geldigheidsduur van de garantie, noch begint dadoor een十几年e garantieperiode!

Het koopbewijs geldt als garantiebewijs. Zonder dit bewijs kan geen kostenoze reparatie of verranging plaatsvinden.

Geef in garantiegevallen het complete apparaat in de originele verpakking samen met de kassabon af bij uw handelaar.

*) Schade aan onderdelen leidt Niet automatisch tot koselozervevanging van het complete aparaat. Neem in dit geval contact op met once hotline! De reparatie van glasbreuk of breuk van kunststofonderdelen worden alsijd berekend!

Niet defecten aan de hulpstukken of aan de slijtende onderdelen (bijv. koolborstels, deeghaken, drijfiemen, reserveafstandsbediening, reservoirandenborstels, zaagbladen enz.), maar ook reiniging, onderhoud of de verranging van slijtende delen vallen nicht onder de garantie en geschieden altijd gegen berekening! Bij ingrepen door derden kommt de garantierverlening teervallen.

Na de garantieperiode

Na afloop van de garantieperiode konnen reparaties gegen berekening worden uitgevoerd door de betreffende vakhandelaar of de technische Dienst.

1
