U-RECORD - Audio-interface ION - Gratis gebruiksaanwijzing en handleiding

Producttype	USB-opname audio-interface
Merk	ION
Model	U-RECORD
Afmetingen	12 x 8 x 3 cm (schatting)
Gewicht	150 g (schatting)
Voeding	Via USB-poort (kabel meegeleverd)
Ingangen	RCA stereo, aardingsaansluiting
Uitgangen	USB naar computer
Schakelaar	Phono/Line
Opnameniveau	Regelpotentiometer
Inbegrepen software	EZ Vinyl Converter (pc), EZ Audio Converter (Mac)
Besturingssysteemcompatibiliteit	Windows XP, Vista, 7, Mac OS X
Belangrijkste functies	Overbrengen van vinyl naar computer, stereo-opname
Inhoud van de doos	USB-recorder, USB-kabel, software-cd, gebruikershandleiding
Voeding via USB	Geen netadapter nodig
Stuurprogramma's	Geen stuurprogramma's vereist, automatische herkenning
Onderhoud en reiniging	Reinigen met een droge doek, vocht vermijden
Veiligheid	Gebruik in een droge omgeving, open het apparaat niet
Reserveonderdelen en repareerbaarheid	Niet gespecificeerd, neem contact op met ION-ondersteuning
Algemene informatie	Gemaakt door ION Audio, www.ionaudio.com

Veelgestelde vragen - U-RECORD ION

Welke besturingssystemen zijn compatibel met de USB-recorder?

De USB-recorder werkt onder Windows XP, Vista, 7 en Mac OS X. De software EZ Vinyl Converter is voor Windows XP en Vista, terwijl EZ Audio Converter voor Mac OS X is.

Moet ik speciale stuurprogramma's of software installeren om de USB-recorder te laten werken?

Nee, de USB-recorder wordt automatisch herkend zodra deze op een USB-poort wordt aangesloten. U moet echter wel de meegeleverde audi software installeren om uw platen op te nemen.

Heb ik een adapter nodig om de USB-recorder van stroom te voorzien?

Nee, de USB-recorder wordt direct gevoed via de USB-poort van de computer met de meegeleverde kabel.

Kan ik opnemen van andere apparaten zoals cassettes, cd's of mediaspelers?

Absoluut. Sluit de audiobron aan op de RCA-ingangen van de USB-recorder en zet de schakelaar op Line voor de meeste apparaten.

Kan ik software van derden gebruiken met de USB-recorder?

Ja, maar het wordt sterk aanbevolen om de meegeleverde software te gebruiken. In toepassingen van derden verschijnt de recorder als USB Audio Codec.

Hoe stel ik het opnameniveau in?

Gebruik de knop Recording Level om het volume aan te passen. Zorg ervoor dat de VU-meters in de software nooit in het rood komen om vervorming te voorkomen.

Wat te doen als de audio van de platenspeler te luid en vervormd is?

Controleer de schakelaar Phono | Line: staat deze op Phono met een lijnplatenspeler, zet hem dan op Line. Verlaag ook het opnameniveau.

Wat te doen als de audio van de platenspeler nauwelijks hoorbaar is?

Zorg ervoor dat de schakelaar Phono | Line op Phono staat als u een phonoplatenspeler gebruikt. Verhoog het opnameniveau.

Waarom hoor ik geen audiosignaal?

Controleer of de USB-recorder correct is aangesloten op een werkende USB-poort. Probeer een andere kabel of poort. Vermijd USB-repeaters.

Hoe krijg ik een stereo-opname onder Windows Vista?

Ga naar Configuratiescherm > Geluid (klassieke weergave) > tabblad Opname, selecteer Microfoon (USB Audio Codec), Eigenschappen > tabblad Geavanceerd, kies 2 kanalen, 16 bits, 44100 Hz (cd-kwaliteit).

GEBRUIKSAANWIJZING U-RECORD ION

Welkom bij U RECORD - de snelste en gemakkelijkste manier om uw platen over te zetten waar uw PC. Nadat de platen opogenen sixteen kungen muziek-CD's gebrand worden of kunt u uw favoriete platen op uw draagbare mediaspeler laden!

Het U RECORD-system bestaat uit het USB-opnameapparaat (verder: USB-recorder) met bijbehorende software voor uw PC. Wanner u een beginnend gebruiker bent en op zoek bent waar de snelste manier om uw platen op te nemen, kutu de EZ Vinyl Converter- (voor PC) of EZ Audio Converter- (voor Mac) software gebruiken. Deze toepassingen zijn zeer gebruikersvriendelijk en er worden een practische handleiding meegeleverd (raadpleeg de EZ Vinyl/Tape Converter-softwaregids) om u door de benodigde stappen te leiden.

Lees deze handleiding voor informatie over de USB-recorder en het aansluiten ervan op uw platenspeler en PC. Wanner u vertrouwd bent met de aansluitprocedure en de mogelijkheden van het apparatusaat, plaatst u de bijgeberde CD in het CD-ROM-station van uw PC en installeert de softwaretoepassing die het meest geschikt is. Raadpleeg de op de CD meegeleverde softwarehandleidingen voor informatie over de werking van de software. We hopen dat u zult genieten van dit fantastische product!

INHOUD VERPAKKING

Controller of de volgende onderdelen in de verpakking aanwezig zijn. Lees voor het gebruik van dit product de Veiligheids- en garantie-informatie.

USB-recorder
USB-kabel
Software-CD
U RECORD Snelstartgids

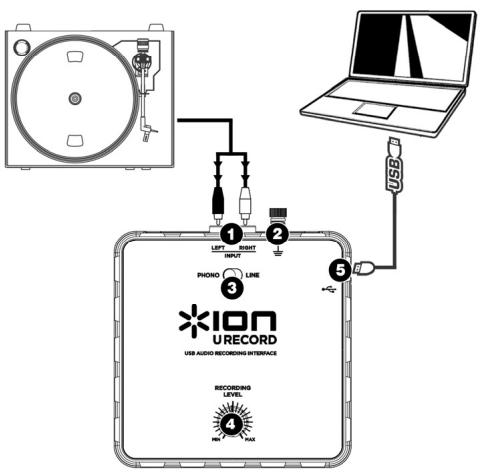

AANSLUITDIAGRAM EN FUNCTIONS BOVENPANEL

Raadpleeg de volgende lijst van functies:

1. STEREO RCA-INGANG - Sluit uw platenspeler aan op deze RCA-ingang.
2. AARDCONNECTOR - Als uw platenspeler een aarddraad heeft, sluit deze dan aan op dit aansluitpunt door het punt los te draaien, de aarddraad van de platenspeler erin teplaatsen en het aansluitpunt wee aan te draaien om de aarddraad op het aansluitpunt te bevestigen. Als uw platenspeler een aarddraad heeft die Niet aangesloten is op het aansluitpunt voor a Harding bij gebruik van dit product, kan dit leiden tot een "zoemend" of "brommend" effect!

Tip: De meeste oude platenspelers hebben een aarddraad die aangesloten moet worden op het aansluitpunt voor aarding. Sommigeulative platenspelers hebden een in de RCA-aansluiting ingebouwde aarddraad, waardoor deze Niet aangesloten hoeft te worden op het aansluitpunt voor aarding.

1. SCHAKELAAR PHONO | LINE - Deze schakelaar dient, afhankelijk van het audiosignaal van uw platenspeler, ingesteld te worden. De meeste oude platenspelers verzorgen een zwak audiosignaal,bekend als signaal van Phono-niveau,dat versterkt moet worden om gehoord te worden. In dit geval dient de schakelaar ingesteld te worden op "PHONO". Sommige moderne platenspelers hebben de mogelijkheid een luider signaal te produceren, datbekend is als een signaal van Lijnniveau. In dit geval dient de schakelaar ingesteld te worden op "LINE".

Tip: Wanner het geluidsniveau laag is bij het afspelen van uw platen, ist het mogelijk dat u een platenspeler van Phono-niveau gebruktaar dat se schakelaar verkeerd is ingesteld op "LINE" - als dit het geval is, schakel dan maar "PHONO". Het kan ook zo waar dat het geluid van uw platenspeler hard en verrormd is en Niet goed klinkt; aan is het mogelijk dat u een platenspeler van LINE-niveau hebt maar dat de schakelaar is ingesteld op "PHONO" - als dit het geval is, schakel dan maar "LINE".

1. KNOP VOOR OPNAMENIVEAU - Deze knop kan worden gebrukt voor het aanpassen van het volume van de opname. Wees bij het opnemen van uw platen voorzichtig met het opnemen op een te luid of "hot" signaal - dit kan leiden tot onprettige verrorming in de opnamen. Gebruik deze knop om het volume aan te passen zodat de meters voor geluidsniveau in de toepassing voor opname nooit in het rood komen.

Tip: Veel titels hebben een zachtie intro die vaak misleidend kan zich bij het vaststellen van het optimale opnameniveau. U kunt het opnameniveau bijvoorteeld zo ingesteld hebden dat de niveaumeters in de software bij de intro van een liedeje Niet in het rood komen. Wanner heima een luider gedeelte van het nummer worden afgeseel, komen de meters in het roed waar bij het audiosignaal worden "geknipt", wat leidt tot verrormd geluid. We raden u aan om, voor het begin van de feitelijke opname, een luid moment in de muziek op te zoeken et het opnameniveau hierop aan te passen zDat de meters Niet in het rood komen. Hierdoor za uw gehele opname goed klinken, zonder verrorming.

1. USB-AANSLUITING - Dit is de aansluiting maar uw PC. Gebruik de meegeleverde USB-kabel om deze poort aan te sluiten op een beschikkbare USB-poort op uw PC. Het vierkante uiteinde van de kabel dient aangesloten te worden op de USB-recorder, het platte uiteinde van de kabel worden aangesloten op uw PC. De USB-recorder is een plug-en-play-apparaat, dus er zich geen speciale stuurprogramma's of software nodig - het apparaat要去 direct na inpluggen in uw PC的那一oor voor gebruik.

PROBLEMOPLOSSING

PROBLEEM	OORZAAK	OPLOSSING
Er is sprake van een brom of hoge toen bij opnemen van en luisteren maar platen op een laptop.	Bepaalde modellen laptops genereren groete hoeveelheden aardruis.Deze ruis kan in uw USB-geluidsapparaat lekken en zo ruis in de audio-output veroorzaken.	Probeer een versteker met ongeaarde stekker.
		Probeer een versteker met een "ground-lift"-schakelaar, en schakel.Deze in.
		Probeer een "Direct Box" (of "Direct Injection"-box) met ground-liftschakelaarsussen de audio-output van de PC en de versteker.
		Sluit de laptop aan op een ander stopcontact.
		Laat de laptop op de accu werkken (niet praktisch voor langereijd).
		Gebruik een 3-naar-2-polige adapter voor de voed-ing van de laptop zodiaat de aarding van de laptop Niet is aangesloten op het elektricitieitsnetwork. Neem, voor u dit doet, contact op met de leveran-cier van uw PC voor verilgheidsaanlagegenheden.
		Sluit de laptop aan op een stopcontact met geschaden op aarding van de andere audioapparatuur.
Het geluid van de platenspeler is te hard en vervoord.	Schakelaar Phono | Line is Niet goed ingesteld.	Bij gezruik van een platenspeler van Line-niveau dient schakelaar Phono | Line ingesteld te worden op "Line" om vervoorming van geluid te voorkomen.
	Recording Level (Opnameniveau) is te hoog ingesteld.	Draai knop Recording Level maar een lager niveau.
		In Windows 7, gehen Sie auf Start Menu▶ Systemsteuerung ▷ Hardware und Sound ▷ Sound. Kijken Sie auf den Reiter Aufnahme und wahlen Sie USB Audio Codec* als Standardgerät. Kijken Sie Eigenschaften in der rechten unteren Ecke. Kijken Sie auf den Reiter Pegels und setzen Sie den Schieberegler bis 4.
Het geluid van de platenspeler is nuwewliks te horen.	Phono | Line-schake-laar Niet goed ingesteld.	Bij gebruik van een platenspeler van Phone-niveauClient schakelaar Phono | Line ingesteld te worden op 'Phono'.
	Recording Level (Opnameniveau) te laag ingesteld.	Draai knop Recording Level maar een hogere niveau.
Bij het afspelen van muziek vanaf de platenspeler is er geen geluid te horen.	De USB-recorder is Niet aangesloten op de PC.	Gebruik de meegeleverde USB-kabel voor het aansluiten van de USB-recorder op de USB-poort van de PC.
	Slechte USB-poort PC.	Probeer de USB-recorder op een andere USB-poort aan te sluitten.
	Slechte USB-kabel.	Probeer een andere USB-kabel.
	Probleem worden veroorzaakt door gebruik van een USB-hub.	Sommige hubs leveren Niet voldoende stroom om de Express DJ audio-interface correct van stroom te voorzien. Bij problemen met het gebruik van een hub koppelt u de hub los en sluit de audio-interface direct aan op de USB-poort van de PC.
Onder Windows Vista zijn mijn opnamen mono in plaats van stereo.	Ingangseigenschappen voor opname onder Vistaijken Niet ingesteld op "stereo".	In Vista kan het nodig+zijn handmatig"stereo" te selecteren voor opnemen.Ga waar Start ➔ Configuratieschemm ➔ Geluid (in Klassieke weergave). Klik dan op tab Opnemen en kies Microloon-ingang (USB Audio Codec). Klik op Eigenschappen om de ingangsinstelleningen te tonen. Klik hierna op tab Geavanceerd en selecteer "2 kanalen, 16 bit, 44100 Hz (CD-kwaliteit)" in het keuzemenu Standaard opmaak. Als LASTe klicht u op Toepassen om de instelleningen te bevestigen.

VEELGESTELDE VRAGEN

Raadpleeg de volgende lijst met veelgestelde vragen voor meer informatie.

Vraag: Met welke besturingsystemen is de USB-recorder compatibel?

Antwerp: De hardware USB-Recorder is compatibel met Windows XP, Vista, 7 en Mac OS X. De EZ Vinyl Converter software is compatibel met Windows XP en Vista. De EZ Audio Converter-software is compatibel met Mac OS X.

Vraag: Is het nodig stuurprogramma's of speciale software te installeren voor de USB-recorder?

Antwerp: De USB-recorder is klassre-compliant en is kaar voor gebruik zodia deze in de USB-poort van uw PC geplug worden. U dientchal er wel een van de meegeleverde audio-softwaretoepassingen te installereren om gebruik te konnen makeen van de functionaliteit voor het opnemen van geluid.

Vraag: Heb ik een adapter nodig om de USB-recorder van stroom te voorzien?

Antwerp: Nee, de USB-recorder worden via de USB-aansluiting van stroom voorzien.

Vraag: Kan ik geluid opnemen vanaf andere apparaten, zoals cassettes, CD of mediaspelers?

Antwerp: Absolut! U kurz geluid opnemen vanaf vrijwel elke bron. Gebruik gewooin de juiste kabel om het apparaat aan te sluiten op de RCA-ingangen van de USB-recorder. In de meeste gevallen dient de schakelaar Phono | Lineaar Nline aarrer geschakeld te worden.

Vraag: Kan ik andere software gebruiken met de USB-recorder?

Antwerp: We raden u ten zeerste aan de op de CD meegeleverde software te gebruiken voor het opnemen van uw muziek. U kutk de USB-recorderchter gebruizen met vrijwel elk teopassing waarmee u geluid kunt opnenen vanaf een exter ingang. In de meeste toepassingen za del USB-recorder aangemeker worden als "USB Audio Codec". Voor meer informatie kutu de documentatie van de software raadplegen.

CONTACTINFORMATIE

Bezoek de website van Ion Audio (www.ionaudio.com) regelmatig voor aanvullende informatie,新模式 en updates.

www.ionaudio.com
