GEBRUIKSAANWIJZING CD DIRECT ION

Controleer of de doos de onderden bevat:

CD DIRECT
- Cd-rom met EZ Vinyl Software
- Snelstartgids software
USB-kabel
- Snelstartgids
Veiligheidsvoorschriften & boekje met informatie over de garantie

LET OP:

Draai voor het gebruik van de draaitafel de "transportschroef" (aan het uiteinde van de draaitafel, vlak bij de toonarm) RECHTSOM los.

LEES DE VEILIGHEIDSVOORSCHRIFTEN VOORALEER HET PRODUCT TE GEBRUIKEN

INLEIDING

CD DIRECT biedt een eenvoudige manier om uw gekoesterde vinylplaten en externe geluidsbronnen op cd over te zetten. CD DIRECT kan via zich USB-poort ook op een computer worden aangesloten. Om u te helpen in het converteren van uw vinylplaten, zich er twee softwarepakketten meegeleverd. Voor geluidsopnames op computer moet u een van de volgende applications installeren:

EZ Vinyl/Tape Converter (alleen voor PC) is de snelste en gemakkelijkste manier om uw opnamen te converteren aan digita media. EZ Vinyl/Tape Converter slaat uw opnamen op een handige manier op in uw iTunes*-bibliothek. Beginnende gebruikers geen waarschijnlijk de Voorkeur aan deze applicatie. Er is een handige snelstartgids voor de software meegeleverd, met stapsgewijze instructies voor installmenten bediening van de software.
EZ Audio Converter (alleen voor Mac) is een basisapplicitatie voor conversie, bestemd voor Mac OS X. Dit programme is ideaal voor beginnende gebruikers. Raadpleeg de meegeleverde snelstartgids voor stapsgewijze instructies over de installmenten en de werking van de software.

Om de software te installeren: plaats de meegeleverde cd in uw computer en volg de instructies op het scherm. Na het omzetten van uw vinyplaten, kut u ze op cd branden of opladen op draagbare muziekspeler.

Surf waar http://www.ionaudio.com/computer-optimization voor meer informatie over het optimaliseren van uw computer voor audio.

• iTunes is een handelsmerk van Apple Inc., geregisteerd in de VS en andere landen.

Audioconfiguratie in Windows Vista en Windows 7:

Van zodra de EZ Converter-software op uw computer is geinstalleerdkest u met de meegeleverde USB-kabel de CD DIRECT aansluiten op een beschikbare USB-poort op uw computer.

1. Klik op de Windows Start-knop links onderaan uw scherm en selecteer Configurabieschem.
2. Dubbelklik op Hardware en geluid.
3. Dubbelklik op Geluid.
4. Selecteer het tablad Afspelen. Selecteer de geluidskaart van uw computer (bv. Luidsprekers - High Definition Audioapparaat of Koptelefooh - High Definition Audioapparaat). Enkele vaak voorkomende iets voor geluidskaarten zijn Realtek, SoundMAX, en Sigmatel.
5. Klik op Standaard instellen.
6. Selecteer het tabblad Opnemen bovenaan het venster Geluid in het Configuratieschem. Selecteer in 'Opnemen' Microfoon - USB audio codec als standaardapparaat.
7. Klik op Standaard instellen.
8. Selecteer het tabblad Geavanceerd.
9. Stel het Standaardformataat in op 2-kanaals, 16 bit 44100 Hz (cd-kwaliteit).
10. Vink de twee vakjesuit onder Exclusieve modus. Klik daarna op Toepassen.
11. Selecteer het tabblad Niveaua bovenaan het venster.
12. Zet in Niveau de niveauschuifknop op 5.
13. Klik op Toepassen en klik daarna op Ok om het venster te sluiten.

Instelprocedure audio in Windows XP:

Van zodra de EZ Converter-software op uw computer is geinstalleerdkest u met de meegeleverde USB-kabel CD DIRECT aansluiten op een beschikbare USB-poort op uw computer.

1. Selecteer het Windows Start-menu.
2. Selecteer Instellingen en daarna Configuratieschemr.
3. Dubbelklik op het configuratieschem Geluiden en Audioapparaten. Als u de keuze Geluiden en Audioapparaten Niet Aunt zien, selecteer dan de optie Omschakelenaar klassieke weergave.
4. Selecteer het tabblad Audio.
5. Kies onder Audio afspelen de interne geluidkaart van uw pc. Enkele veel voorkomende nameen voor geluidskaarten zijn Realtek, SoundMAX en Sigmatel.
6. Selecteer onder Audio opnemen als standaardapparaat USB audio codec.
7. Vink hetvakje Gebruik alleenstandaardapparaten aan.
8. Klik op Toepassen (indien möglich) en klik daarna op OK.

Instelprocedure audio op een Mac:

Van zodra de EZ Converter-software op uw computer is geinstalleerd, kutn u met de meegeleverde USB-kabel CD DIRECT aansluiten op een beschikbare USB-poort op uw computer.

1. Klik op het Apple-pictogram in derechtberbovenhoek van uw computerschem en selecteer Systemeboomkeuren.
2. Klik in het venster dat opent, onder Hardware, op het item Geluid.
3. Klik op het tabblad Invoer. Selecteer USB AUDIO CODEC (of USB-AUDIOAPPAAT) onderaan in Kies een apparaat voor geluidsinvoer.
4. Klik op het tablada Uitgangen. Selecteer Koptelefoons (Ingebouwde uitgang) onderaan in Kies een apparatus voor geluidsuitvoer.
5. Sluit het venster systeemvoorkeuren.

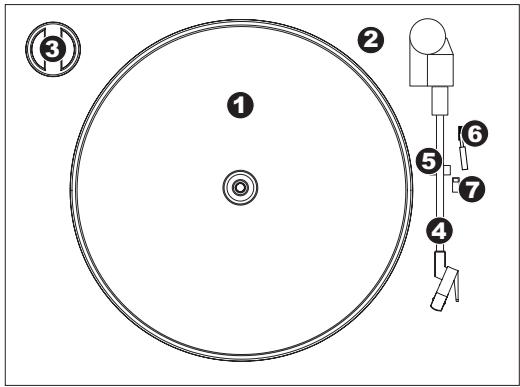

BOVENPANEEL

1. DRAAITAFEL: leg hierop uwplaat.
2. TRANSPORTSCHROEF: bevelligt de draaiafel en toonarmconstructie gegen beschadigingen tijdens het vervoer. Als u de draaiafel vervoert, draai dan de schroef vast om de draaiafel en toonarmconstructie te beschemeren. Draai voor het eerste gebruik van de draaiafel de TRANSPORTSCHROEF rechtsom los.
3. HOUDER 45-TOERENADAPTER: houder voor de meegeleverde 45-toerenadapter. Plaats de adapter in de houder wanneer u hem nicht gebruikt.
4. TOONARM: CD DIRECT worden geleverd met vooraf gebalanceerde TOONARM en naald. De toonarm kan met de hand worden verhoogden verlaagd, of door de hendel OMHOOG/OMLAAG in te drukken. Let op: de TOONARM要去 uit rustpositie worden verplaatst (op de ARMSTEUN) om de motor van draaiafel te activeren. Wanner de TOONARM teru rustpositie worden geplaatst, valt de motor van draaiafel uit.
5. ARMSTEUN: deutsche special anstworpen armsteun

Verwijder het plastic kapje van de naald (naaldbescherming) voor de draaitafel aan te zetten.

beveiglt de toonarm in rustposite of wanner hij niert wordt gebruikt. De armsteun ward ontworpen om in de hoogste positie te blijven wanner Hij ontgrendeld is.
6. HENDEL OMHOOG/OMLAAG: heft de toonarm op en LAST hem zakken.
7. SCHAKELAAR 33 / 45 / 78 TOEREN: deutsche schakelaar controleert het toerental van de draaitafel.

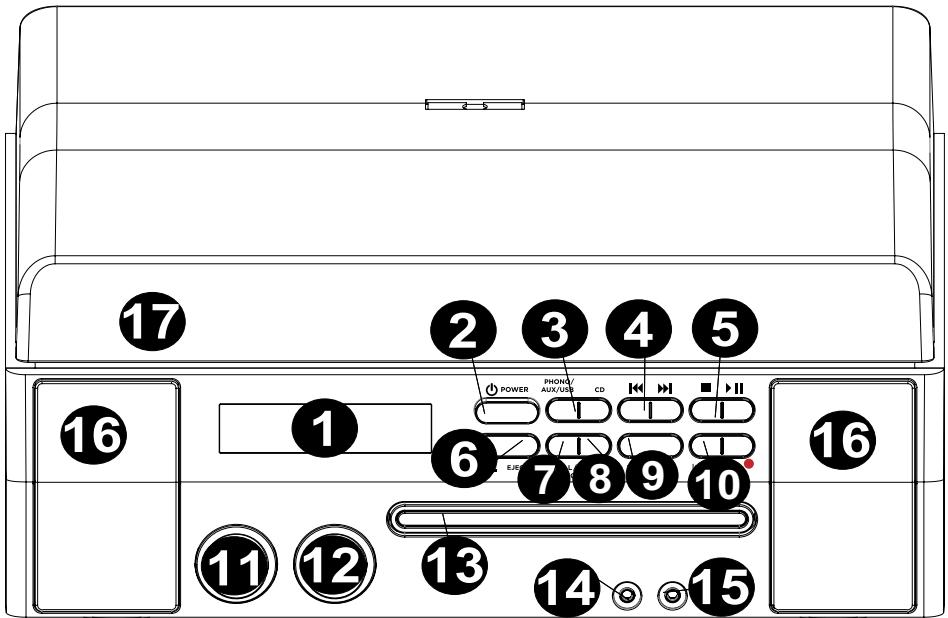

VOORPANEEL

1. LCD: Geeft informatatie weever de functies van CD DIRECT.
2. AAN/UIT-SCHAKELAAR: zet CD DIRECT aan of UIT.
3. KEUZESCHAKELAARS AFSPEELMODUS: selecteert het mediaformaat dat u wenst te gebruiken. Druk op deze knop om te bladeren en CD DIRECT in te stellen in afspeelmodus draaitafel (PHONO), lijningang (AUX), computer (USB) of cd-speiler (CD).
4. MUZIEK OVERSLAAN : druk eén keer op eén van deze knappen om maar het volgende/vorie nummer te gaan bij het asfpselen van muziek van een cd. Houd eén van deze knappen ingedrukt om het huidige nummer voor- ofchterwaarts te speelen.
5. STOPPEN/AFSPELEN/PAUSE II:bestuurt de werking van de cd-speler.
6. OPENEN/SLUITEN opent of sluit de cd-invoirlide.
7. MANUEEL/AUTO: selekteert het volumeniveau (in dB) waar bij de nummers automatisch worden opgesplitsst. Met deze knop kannen de nummers ook manueel worden opgesplitsst.
8. FINALISEREN/WISSEN: druk eén keer op deze knop om de cd-opname te finaliseren (u kurz geen nummers meer toevoegen aan een gefinaliseerde cd) of druk twee keer op de knop om eén nummer of alle nummers te wissen van een cd-rw.
9. NUMMER SPLITSEN: creeert een newly nummerijdens de opname.
10. ENTER/OPNEMEN: druk op de linkerkant van deze knop om het opnemen, wissen of finaliseren van een cd te bevestigen. Druk op de rechterkant van deze knop om de cd-speler maar te makes voor opname.
11. NIVEAU: past het niveau aan van het signal dat op de cd wordt opgenomen, net zoals het signal dat binnenkomt via de USB-poort, de Lijningang en de Aux-ingang.
12. VOLUME: past het volume van de interne luidspreker aan en van de koptefoonuitgang.
13. CD-INVOERLADE: gebruik de knop OPENEN/SLUITEN om de invoerlade te openen/sluiten enplaats hier uw cd.
14. LINE IN: gelebruik een 1/8" stereokabel om een ander audioapparaat (bjv. iPod, computer, enz.) aan te sluiten op deze ingang, zodate u het kunt opnemen en/of afspelen door de luidsprekers van CD DIRECT.
15. KOPTELEFOON: sluit hier koptelefoons met een 1/8"-jack op aan.
16. LUIDSPREKER: luister hierdoor maar uw muziekbron.
17. DUST COVER: Deze dekking beschermt de draaitafel gegen stof en misbruik, verwijl.Deze Niet in gebruik of tijdens het transport.

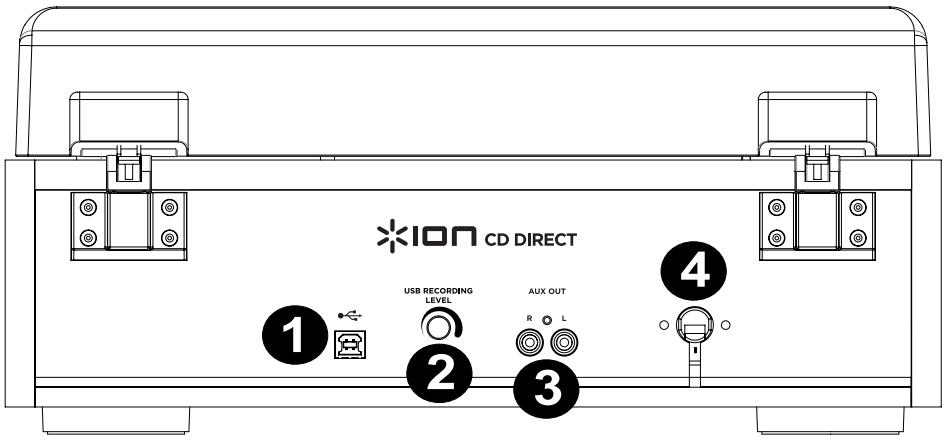

ACHTERPANEL

1. USB-POORT: sluit een USB-kabel aan van CD DIRECT maar een computer om audio op te nemen of er waar te luisteren.
2. AANPASSEN GAIN: pas vór opname via een USB-verbinding met deze knop de opnameversterking aan. Het niveau moet voldoende hoog zijn, zonder dat het luidste deel van het nummer verrormd raakt of 'wegkeijn't wordt.
3. AUX UIT: RCA-audiuitgangen om aan te sluiten op externe luidsprekers of een versterker.
4. STROMAANSLUITING: hier bevindt zich de ingebouwde stroomkabel.

Voordat u de opname start dient u het volgende te weten:

• De cd-specificaties begrenzen het aantal nummers op een cd tot 99.
• U kunt geen nummers opnemen die korter� dan 10 seconden.
• Van zodia u op een cd-r hebt opgenomen, können de gegevens nicht meer worden gewist.
• Een opgenomen cd-r kan enkel na het finaliseren op een gewone cd-speler worden afgespeeld.
• Om meer opnames aan een gefinaliserde cd-rw toe te voegen要去 u de cd-rw ontfinaliseren.
• Wanner alle beschikbare ruimte op een cd-rw is opgebruikt, kurz u bijkomende nummers opnemen door voorheen opgenomen nummers te wissen. Let op: u kurz enkel alle nummers of het LASTe nummer wissen.
• Als binnen de 10 seconden na het starten van de opname de STOP■- of AFSPELEN/PAUSE▶ II -knop worden ingedrukt, stopt het apparaat Niet met opnemen.
• Wonneer de opnameCLAar is, knipperen "REC" en"-END -enkele seconden en dan gaat het apparaat over in stopstand. Zorg ervoor dat het apparaat geen schokken of trillingen ondergaatijdens het knipperen.
• Als de cdijdens de opname zichin einde bereikt, dan finaliseert het apparaat automatisch de cd.
• Als de cd tijdens de opname het einde van het 99ste nummer bereikt, dan finaliseert het apparaat automatisch de cd.
• De opnametijd van een nummer kan Lichtjes verschillen van de originele geluidsbron.
• Wanner een gedeeltek opgenomen cd worden ingevoerd, begint de opname na het LAST opgenomen nummer.
• De functie AUTO REC splitst automatisch de nummers op wanner het volumeniveau worden bereikt (in dB) dat werk ingesteld met de knop MANUEEL/AUTO. Bij gebruik van deze functie kan uw cd meer of minder nummers tellen dan de geluidsbron. Dit is te wijten aan onverwacht stille of luide gedeelten, die op onvoerspelbare manieren het automatische opsplitsen al dan nicht in gang zetten. Gebruik in dit geval de knop MANUEEL/AUTO om het volumeniveau maar behoren aan te passen.
• Wonneer de cd, opgenomen op dit apparaat, worden afgespeeld op bepaalde andere cd-spelers, kan eenkleine ruis te horen zich op het punt wonneer het nummer werd opgesplitst.

OPNEMEN

Audio opnemen van de draaitafel of AUX-bronnen op de cd-recorder:

1. Druk herhaaldelijk de knop PHONO/AUX/USB in om de op te nemen bron te selecteren, PHONO of AUX.
2. Druk de knop OPENEN/SLUITEN in en plaatens een opneembare cd-r of cd-rw in de invoerlade met het bedrukte label maar boven. Druk daarna op de knop OPENEN/SLUITEN om de invoerlade te sluiten. Opmerking: Zorg ervoor dat de indicatoraten "NO TOC" en "CD-R" (of "CD-RW") op het scherm oplichten. Anders werkst de RECORD-knop Niet.

3. Selecteer de modus voor tracknummertooijzing met behulp van de knop MANUEEL/AUTO REC. Wanner de knop MANUEEL/AUTO REC een ker wordt ingedrukt, worden de huidige modus weergegeven. Druk meermaals op de knop MANUEEL/AUTO REC om een andere modus te kiezen.

4. (MANUEEL)

In diese modus worden de tracknummers nicht automatisch teogewezen. Gebruik de knop NUMMER SPLITSEN om de nummers te verdelen.

MANUEEL is aanbevolen voor opnames van een analoge bron, zoals een vinyplaat. Wanner het apparaat worden uitgezet, worden de instelleningen opnieuw op "Manuel" gezet.

• 20db, -30db of -40db (AUTO REC)
  In deze modus zal het apparaat automatisch een track opsplitsen in het opgenomen materiaal van zodra het geluidsniveau vooreer dan 2 seconden onder de drempel zakt en dan waar aanvangt. -20dB^ vereist een luider signal aan het nummer op te splitsen. -30dB^ beteketent dat een relatief stil signal het nummer opsplitsl. -40dB^ is geschikt voor de opname van een ruisvrije bron, zoals en cd. Bij opname van een bron met ontgewenste ruis of een analoge bron in de automatische opsplitsmodus, kunnen er möglichk更是 tracknummers worden toegewezen dan er eigenlijk werden opgenomen. Gebruik in dat geval de "Manual" modus en druk op de knop NUMMER SPLITEN om de tracknummers toe te wijzen op de punten van uw keuze.
• AUTO REC werkkt möglichnestaar behoren met analoge bronnen die ruis van een laag nivea bevatten.

AUTO REC werkt möglichk Niet maar behoren met bepaalde genres (klassieke muziek, voordracht, enz.) waar een nummer lange stiltes kan bevatten.

• De indicator AUTO TRACK gaat branden wanner -20dB, -30dB or -40dB zich geselecteerd.
• De standaardinstellung is MANUEEL (uitgeschakeld). Wanneer het apparaat aan worden gezet of de knop OPENEN/SLUITEN worden ingedrukt, worden de instelling automatisch opnieuw op MANUEEL (uitgeschakeld) gezet.
• De knop MANUEEL/AUTO REC werkt nicht tijdens de opname.

• Gebruik van de modus MANUEEL/AUTO REC is onmogelijk tijdens het invoeren van een cd in de speler. Het gebruik van deze modus is möglich wanner "NO TOC" worden weergegeven.

• Druk op de knop OPENEMEN. Het apparaat zich in de opnamepauzestand. De indicatorlicht rood op tijdens de opname. In opnamepauzestand knippert de "REC"-indicator en gaat op het scherm de Pause II - indicator branden.

Zolang "BUSY" wordt weergegeven, werkt het drukken op knappen Niet. Wacht ongeveer 10 seconden, tot "BUSY" van het scherm verdwijnt.

LCD-schemtijdens het opnemen

1. Instellen van het opnameniveau. Speel van zodra de opnameknop is ingedrukt de op te nemen geluidsbron af om te testen en pas het opnameniveau zoanig aan dat de luidste geleelen de "OVER"-indicator op de niveaumeter Niet overschrijden. Het niveau kan worden aangepast van -8 (-12dB) tot +8 (+12 dB).

2. De standaardinstelling is 0. Telkens een opname worden beeindigd, worden deze instelling teruggezet op 0.

3. Verschillende geluidsbronnen (Phono, Lijningang, CD) hebben verschillende volumes. Om aan het optimale volume voor deze geluidsbronnen op te nemen,要去 voor elke bron het opnameniveau worden aangepast. Pas het opnameniveau zo

aan dat het luidste gedeelte de "OVER"-indicator op de niveaumeter Niet overschrijdt.

6. De opnamebron voorbereiden.

Om van een vinylplaat op te nemen:

Zorg ervoor dat eerst het witte beschemkapje van de naald is verwijderd.

Verplaats daarna de toenarmaar de rand van de plaat of op een bepaalde positie op de plaat en laat hem traag zakken.

Zolang de draaiafel stilstaat, za de knop AFSPELEN/PAUZEREN Niet werken en kunt u nicht beginnen opnemen.

Om een geluid op te nemen dat worden afgespeeld op een audioapparaat, aangesloten op de LIJINGANG:

Speel de audiobron af op het apparaat dat aangesloten is op de Lijningang.

• Om te vermijden dat het begin niert worden opogenomen zet u de geluidsbron op het apparaat op het begin en pauzeert u tijdelijk het aftspelen. Na het starten van de opname LAST U vervolgens de pauzeknop van het apparaat los, om het aftspelen te starten.
• Als het apparaat Niet beschikt over een pauzefunctie,zet het apparaat dan in gang na het starten van de opname.

7. Druk op de knop AFSPELEN/PAUZEREN om de opname te starten.

Druk wanner het afspelen van de geluidsbron eindigt op de STOP■-knop om de opname te stoppen.

Wanneer een vinylplaat stopt met afspelen en de draaitafel Niet langer draait, stopt het apparaat automatisch met openemen.

Om ongewenste geluiden van de toonarm te vermijden, stopt u manueel de opname met de STOP ■-knop van zodra het afspelen van den nummers die u wilt opnemen is beeididd. Wanner de opname is stopgezet.

knipperen "REC" en "-End-" gedurende enkele seconden. Zet de stroom Niet AF en schudt nicht met het apparaatijdens de opname of wanner "REC" en "------" knipperen. Dergelijke handelingen verhinderen een goede opname.

De opname stopzetten

Druk op de STOP■-knop om de opname stop te zetten.

De opname pauzeren

Druk op de knop AFSPELEN/PAUZEREN . Op het scherm verschijnt even "BUSY" en de opname worden gesauzeerd. Druk op de knop AFSPELEN/PAUZEREN om de opname te hervatten.

• U=knt de opname nicht herstarten zolang "BUSY" worden weergegeben.
  Denk eraan dat telkens u de opname pauezeit of stopzet, er een nuew tracknummer worden teogewezen. Het is nicht möglich om een nummer in twee "stappen" op te nemen.
  Zelfs als binnen de 10 seconden na het starten van de opname de AFSPELEN/PAUSE -knop worden ingedrukt, stopt of pauzeert het apparaat Niet.

Manueel nummers opsplitsen

Het is möglich om de opname tijdens het openem op te splitsten in nummers. Druk op de knop NUMMER SPLITEN verwilj de opname loot. Het huidige tracknummer worden verhoogd met een.

• De knop NUMMER SPLITEN werkt in elke opnamemodus, MANUEEL zowel als AUTOMATISCH.
• U kunt eenummer nicht manieul opelsplitsen om eenummer van minder dan 10 seconden te verkrijgen.
• Afhankelijk van de cd-specificaties kan een cd tot 99 nummers bevatten.
• Wanneer de knop NUMMER SPLITSENijdens de opname worden ingedrukt, worden het opgenomen geluid voor een ogenblick wegeknipt.

EEN CD FINALISEREN

Een cd is pas een standard-cd als hij een inhoudstafel (TOC) bevat. Dit proces staat bekend als finaliseren. Eens de cd is gefinaliseerd, kuren er op cd-r's geen nummers meer worden opgenomen. Cd-rw's kuren beschrevent 'geontfinaliseerd' worden, en als er nog ruimte beschikbaar is, kuren er bijkomende nummers op worden opgenommen.

• Een lege cd kan nicht worden gefinaliseerd.

• Van zodra de cd+zijn maximale opnametijd hebft bereikt, begint hij automatisch te finaliseren, zichs wonneer de opname nog steeds loopt.

• Druk op de CD-knop om "CD" te selecteren en open de invoerlade door op de -knop te drukken.

• Plaats een Niet-gefinaliseerde (opneembare) cd in de lade.
• Druk in de stopstand op de knop FINALISEREN. Op het scherm verschijnt "FINAL". Druk op de STOP-knop om het finaliseringsproces stop te zetten.

1. Druk op de ENTER-knop om het finaliseren te starten. De indicatoren "NO TOC" en "REC" gaan knipperen en op het scherm verschijnt de resterendeijd voor het finaliseren. Wanner deze operatie is beeindigd, verdwijnt de indicator NO TOC en keert het scherm谈起 naar de weergave van nummer/tijd. Tijdens het finaliseren werkden de knappen Niet.

OPMERKING: Zet nooit de stroom af en trek nooit de stroomkabeluit wanneer het apparaat in werking

is.

• Hoewel gefinaliserde cd-r's afgespeeld können worden op gewone cd-spelers, is het möglichk dat gefinaliserde cd-rw's Niet afspeelhaar zich op gewone cd-spelers.
• Deijd, vereist voor het finaliseren, hangt af van het type cd.

EEN CD-RW WISSEN OF 'ONTFINALISEREN'

Een cd-r kan nicht worden gewist of 'geontfinaliseerd'. Wissen is enkel möglich op een Niet-gefinaliserde cd-rw. Eens een cd-rw is gefinaliseerd, moet hij 'geontfinaliseerd' worden voor er gewist kan worden. Op een cd-rw is het möglich hetIRST opgenomen nummer of de gehele cd te wissen. Wissen kan nicht ongedaan worden gemaakt. Als u op het punt staat een nummer of nummers te wissen, zorg dan dat u erzeker van bent dat deze nummers gewist月至 worden.

1. Druk op CD-knop om "CD" te selecteren.
2. Voer een opgenomen cd-rw in door de ▲-knop in te drukken.
3. Druk in de stopstand op de knop FINALISEREN/WISSEN. Telkens de knop FINALISEREN/WISSEN worden ingedrukt, verandert het scherm als volgt:

Er verschijt "UnFINAL" wanneer een gefinaliserde cd is ingevoerd. Selecteer deze optie om de cd te 'ontfinaliseren'.

Er verschijt "FINAL" als de cd nog nicht is gefinaliseerd. Drukt u nogmaals op de knop FINALISEREN/WISSEN, dan verschijt er "ErASE XX" (het tracknummer van het LAST opgenomen nummer op de cd). Selecteer dit om het lastaat nummer op de cd te wissen. Dit verschijt Niet als de cd slechts een opgenomen number bevat. Drukt u nogmaals op de knop FINALISEREN/WISSEN, dan verschijt er ErASE ALL. Selecteer dit om alle nummers te wissen. Drukt op de STOP■-knop om het finaliserings- of wisproces stop te zetten.

1. Druk op de ENTER-knop om het finaliseren te starten. Op het scherm verschijnt deijd die nog nodig is voor deze handeling. Wonneer这点hehandling is beendig, keert het scherm terug aan de weergave van nummer/tijd. Tijdens het wissen/finaliseren werken de bedieningsknappen Niet. Zet nooit de stroom af en trek nooit de stroomkabel uit wonneer het apparaat aan het finaliseren is. Anders worden uw cd onbruikbaar.
