GEBRUIKSAANWIJZING EF-500 DG SUPER SIGMA

Hartelijk dank voor de aankoop van de Sigma EF-500 Super EO electronenflitser. Dit product is special ontworpen voor de Canon EOS SLR camera's. Afhankelijk van het gebruekte cameramodel konnen de diverse functies afwijken. Wij adviseren u deze gebruiksaanwijzing aandachtig te lezen. De taloze aantrekkelijke extra's van deze flitser vormen een welkomeuitbreiding van uw fotografische möglichkheden. Om uw flitser op de juiste wijze in te stellen en optimaal gebruik te makeen van de möglichkheden, raden wij u aan deze gebruiksaanwijzing aandachtig door te lezen en tevens de gebruiksaanwijzing van uw camera naast deze instructies te gebruiken.

Voorzorgsmaatregelen

Ter voorkoming van ongelukken en beschadiging, raden wij u aan deze gebruiksaanwijzing aandachtig te lezen en te letten op de speciale waarschuwingssymbolen. Let u vooral op de twee onderstaande waarschuwingssymbolen:

Waarschuwing!!

Wanner u tijdens het gebruik van deze flitser deze waarschuwingen negeert, loopt u het risico van ernstige verwondingen en/of schade.

Let Op!!

Wanner u tijdens het gebruik van deze flitser deze waarschuwingen negeert, loopt u het risico van verwondingen en/of schade.

Dit symbol duidt op een belangrijke aanwijzing wonneer verwondingen en/of schade kunnen worden veroorzaakt.

Dit symbol duidt op welke handelingen vermeden moeten worden

Waarschuwing!!

De electronische circuits in deze flitser haben een hoog voltage. Maak de flitser Niet open om electrische schokken of brandwonden te voorkomen. Indien de behuizing van de flitser gescheurd of kapot is, raak de delen binnenin dan nicht aan.

Gebruik de flitser Niet vlak bij de ogen. Het zeer felleicht zou de ogen kunnen beschadigen. Houdt minimaal 1 meter afstand van het gezicht als u een flitsopname maakt.

Raak de flitscontacten van uw camera Niet aan als de flitser op het flitsschoentje is bevestigd. Dit kan een electrische schok gezven.

Gebruik uw flitser nooit in een omgeving waar zich Licht ontvlambare stoffen bevinden, dit zou tot brand of ontploffing+kunnen leiden.

Let Op!!

Gebruik deze electronenflitser Niet voor andere camera's dan de Canon EOS serie, aangezien anders de electronische circuits van de camera beschadigd können raken.

De flitser is nicht waterdicht. Indien u de flitser in regen of in de nabijheid van water gebrukt, zorg er dan voor dat deze Niet nat worden. Vaak is het vrijwel onmogelijk om waterschade aan electrische circuits te repareren.

Stel u camera en flitser Niet bloot aan schokken, stoten, stof, hoge temperaturen of vochtigheid. Deze factoren können tot storingen leiden in uw apparatuur.

Indien de flitser een sterke temperatuurswisseling ondergaat, kan er kon condensatie in het binnenwerk optreden. Wacht in dit geval tot uw flitser de omgevingstemperatuur heeft aangenomen.

Bewaar uw flitser Niet in een ruimte waar zich chemische stoffen, kamfer of insecticides bevinden. Deze stoffen konnen de flitser beschadigen.

Gebruik geen thinner, benzine of andere schoonmaakmiddelen om de flitser te reinigen. Gebruik alleen een schone, eventueelients vochtige, doek.

Bewaar de flitser op een koele, goed geventileerde, droge plaats. Het is aan te raden om de flitser enkele keren per maand op te laden en te ontsteken. Dit zal de levensduur van de flitser ten goede komen.

Externe onderdelen

1.Flitskop 2.Ingebouwde groothoek diffusor 3.AF hulplicht 4.Flitshoek bij indirect flitsen

5.Rotatiehoek, links/rechts 6.Vergrendelknop indirect flitsen 7.Vergrendelknop rotatie links/rechts

8.LCD display 9.Batterijdeksen 10.Vastzering 11.Flitsvoetje

Instelknoppen/toetsen

12.Functietoets 13. keuzetoets 14. < + > plustoets 15.<--> mintoets 16.Zoomtoets
17. Test toets 18. Lichttoets 19. OK lampje 20. Aan/uit schakelaar

Camera modellen en functies

Deze flitser is voorzien van veel extra functies. Bij sommige cameratypes zullenECHTER NIET alle functies gebruikt kuren worden. Raadpleeg de onderstaande gegevens voor verdere details. Indien in de verdere tekst Niet over een specifiek camera type wordt gesproken kunt u er van uit gaan dat de betreffende functies op alle EOS camera's kuren worden gebruikt.

Type A camera	EOS-1V, EOS 3, EOS 7, EOS Kiss III, EOS Kiss/Newuw, EOS IX E, EOS IX 50, D30
Type B camera	Alle overige EOS camera's met uitzonering van bovengenoemde typen

Batterijen

Als strooombron voor deze flitser dieren 4 "AA" Alkaline batterijen van 1,5 Volt te worden gebruikt. Ook hun oplaadbare Ni-Cad of Ni-MH worden gebruikt. Hoewel mangean batterijen eveneens bruikbaar zijn, raden wij vanwege hun korte levensduur het gebruik hiervan Niet aan. Wanner het OK-lampje pas na 30 sec. oplicht dient u de batterijen te verrangen of op te laden.

• Om zeker teijken van een goed electrisch contact(Int)kunt de batterijpolen schoonmaken voor u de batterijen inlegt.
  ■ Ni-Cad batterijen haben geen gestandaardiseerde contacten. Indien u Ni-Cad batterijen gebruikt dient u er op te letten dat de polen goed contact make n met de contactpunten van de flitser.
• Gebruik algtd 4 batterijen van hetzelfde merk en type en gebruik geen oude en neue batterijen door elkaar, anders bestaat het risico van explosie, lekkage over oververhitting.
  Sluit de batterijen nicht kort en haal ze Niet uit elkaar. Stel ze ook Niet bloot aan vuur of water, want dan konnen ze exploderen. Probeer geen normale batterijen op te laden; dit is alleen möglichk met Ni-CD (oplaadbare) batterijen.
  ■ Verwijder de batterijen wanneer de flitser gedurende langere vrijd nicht zal worden gebruikt om eventuele lekkage te voorkomen.
  ■ Bij lage temperaturen za de werkig van de batterijen achechteruitgaan. Bewaar de batterijen goed beschermd wonneer u de flitser bij koud weeat gebruiken.
  Het is aan te bevelen extra batterijen mee te nemen wonneer U voor langere vrij weg gaat of bij opnamen bij koud wee.

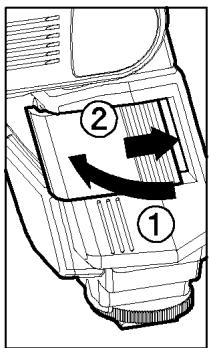

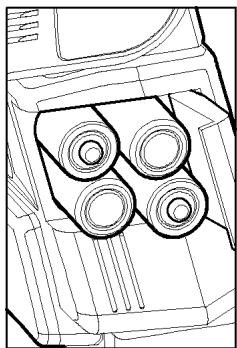

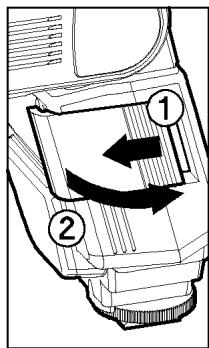

Het inleggen van de batterijen

1. Overtuig u ervan dat de flitser middels de hoofdschakelaar is uitgeschakeld en schuif cervolgens het batterijdeksel open.
2. Plaats vier AA batterijen in het batterijcompartment. Let er op dat de plus- en minpolen op de juiste wijze worden geplaatst volgens de aanduiding in het batterijcompartment.
3. Sluit verwolgens het deksel.
4. Schakel de flitser in met behulp van de hoofdschakelaar.
5. Na enkele seconden zal het OK-lampje oplichten als teken dat de flitser voor gebruik gereed is.
6. Druk op de testknop om u ervan te overtuigen dat de flitser goed werkt.

Automatische uitschakeling

Indien de flitser enigeijd nicht worden gebrukt za hij zich na ongeveer 90 sec. automatisch uitschakelen om energie te sparen. Om de flitser weer in te schakelen drukt u op de testknop of de ontspanknop van de camera half in. Let op: het automatische uitschakelen za nicht werkken als de flitser in de "slave" stand staat.

Foutmeldingen

Indien de batterijspanning onvoldoende is, of wanner de electrische informatieoverdracht:tussen camera en flitser nicht correct geschiedt, za op het LCD display de aanduiding "Er" knipperen. Wanner dit gebeurt dient u de flitser uit te schakelen en meteen weeer aan. Indien de "Er" aanduiding wederom verschijnt dient u de batterijen te controleren.

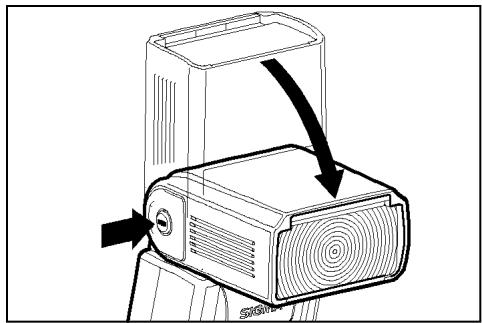

Het afstellen van de flitskop

Druk de vergrendelknop (6) in en plaats de flitskop in de gewenste positie. verschijnt op het LCD display indien u de flitser inschakelt en de flitsknop in een nicht correcte positie staat.

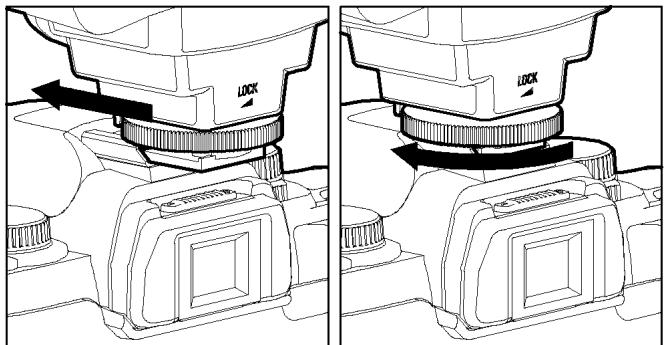

Het bevestigen en verwijderen van de flitser

Schakel de flitser met de hoofdschakelaaruit. Schuif cervolgens het flitsvoetje van de flitser in het flitsschoentje van de camera. Draai de vastzetring van het voetje vast.

Wanner u de flitser bevestigt of verwijdert pak deze dan bij de onderzijde vast om beschadiging van het flitsvoetje of flitsschoentje te voorkomen.
Indien de ingebouwde flitser van de camera omhoog staat, klap deze dan in voór u de flitser op de camera aanbrengt.
Om de flitser te verwijderen draait u de vastzering in de tegenovergestelde richting van de Lock-markering. Verwijder de flitser van de camera.

Het instellen van de zoomreflector

Indien u op de zoomtoets drukt zal het M symbol verschijnen, iedere keer dat u de zoomtoets indrukt zal het LCD display een oplopende waarde aangeven, zoals onderstaand worden vermeld.

$$ \begin{array}{l}\text {M Z O O M 2 8 m m} \rightarrow \text {M Z O O M 3 5 m m} \rightarrow \text {M Z O O M 5 0 m m} \rightarrow \text {M Z O O M 7 0 m m} \rightarrow \text {M Z O O M 8 5 m m} \rightarrow\\text {M Z O O M i 0 5 m m} \rightarrow \text {Z O O M (A u t o)} \rightarrow \text {M Z O O M 2 8 m m}\end{array} $$

Normaal gesproken zal in de ETTL (DDL) mode de zoom zich automatisch aanpassen aan het brandpunt van het gebruekte objectief

Wanner u de flitser inschakelt za de reflector terugkeren maar de LAST gekozen stand; deutsche wirdt automatisch in het geheugen opgeslagen.
Indien u een objectief gebruikt met een kortere brandpuntsafstand dan 28~mm is het möglichk dat de randen en/of hoeken onderbelicht worden.
Afhankelijk van de zoominstelling za het richtgetal van de flitser veranderen.

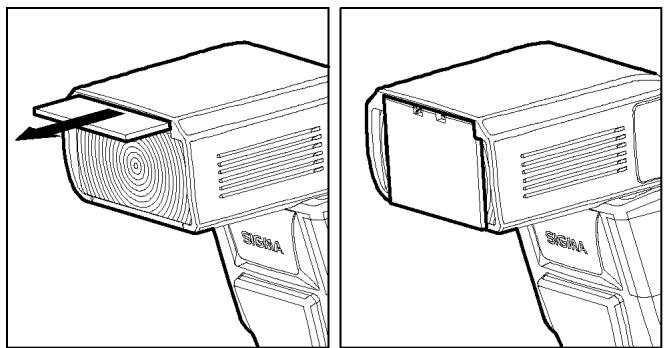

Groothoek diffusor

De flitser is voorzien van een ingebouwde groothoek diffusor, waarmee het möglichk is om met ultra groothoekobjectieven tot 17 mm te werkken. Trek de groothoek diffusor uit de flitser en draai het voor de flitskop. Het display za automatisch 17 mm aangeven. Indien de ingebouwde groothoek diffusor per ongelukuitklapt, zal de zoomtoets nicht functioneren. Raadpleeg in dit geval uw fotohandelaar.

Wanner u de LIGHT toets indrukt, za het LCD display voor ca. 8 sec. worden verlicht. Het LCD display zal longer dan 8 sec. worden verlicht indien u de LIGHT knop nogmaals indrukt.

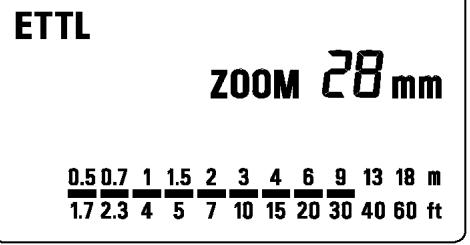

ETTL (DDL) Auto Mode

De ETTL (DDL) Auto mode voorziet de opname van de correcte belichting en contrôleert de hoeveelheid flitslicht.

Camera's van het type A hunnen met de ETTL mode en met de camera's van het type B hunnen met de DDL mode worden gezruikt.
1. Stel de camera op de AUTO mode. (Normaliter de mode. Indien de camera deze instelling nichtephft gebruikt u de P mode).
2. Schuif de hoofdschakelaar van de flitser op ON en de ETTL (TTL) marking zal op het LCD display zichtbaar worden
3. Stel het beeld scherp.
4. Stel vast dat het te fotograferen object zich in het effectieve bereik bevindt hetgeen in de LCD display staat weergegeven.

1. Als de indicator aangeeft dat de flitser klaar is, kurz u de ontspanknop indrukken.

Als de belichting juist is zal de ETTL (TTL) markinged gedurende 5 sec. op het LCD display zichtaar�n. Als deze markering Niet verschijnt is er te weinig flitslicht beschikbaar en dient u de opname opnieuw te makes op een kortere afstand van het te fotograferen onderwerp.
Het AF hulplicht zal automatisch gaan branden wanner u scherpstelt op een object in een donkere omgeving.

NB. Het effectieve bereik is:tussen de 0,7 tot 9 meter.

Indien de camera is ingesteld op "Creatieve Zone" dient u er rekening mee te houden steeds de LAST gebruike instelling za onthouden.
Als de flitser geheel opgeladen is, verschijnt het flitsklaarlampje in de zoeker. Indien de camera worden ontspannen voor dat deze marketing verschijnt za de camera een lange sluitertijd kiezen en de flitser Niet afgaan.
Als de onderstaande gegevens van toepassing zichn zal de afstandsschaal op het LCD display knipperen.

Zoominstalling

17-28mm

35mm of langer

Flitsbereik

0,5 meter of korter

0,7 meter of korter

Het gezruik van de flitser bij andere camera instelleningen (behalte EOS700, 750, 850) Sluitertijd voorkeuze

Door de Tv mode op uw camera te gebruiken kut u sluitertijden van 30 sec. tot 1/X synchronisatie gebruiken. Indien u de gewenste sluitertijd heeft ingesteld zal de camera de juiste diafragmawaarde voor dechtergrund kiezen. Indien het onderwerp te donker of te Licht is zal de diafragma-indicatie knipperen en zal de begrensde diafragmawaarden tonen (maximale of minimale waarde). In dit geval zal de camera de begrensde waarde kiezen en zal het hoofdonderwerp correct worden belicht maar bestaat de kans dat dechtergrund worden onder- of overbelicht.

Diafragma voorkeuze

Door de Av mode op uw camera te gebruiken zal de camera de juiste sluitiertijd voor de achtergrondkiezen. Indien het onderwerp te Licht of te donker is zal de sluitertijden indicatie gaan knipperen en de en zal de begrensde sluitertijden tonen (de langzaamste- en snelstmogelijkke mogelijkte sluitiertijd). De snelste sluitiertijd zal alttijd tot de max. flitssynchronisatietijd van de camera worden beperkt. In dit geval zal de camera de uiterste waarde kiezen en zal het hoofdonderwerp correct worden belicht maar bestaat de kans dat de achtergrond worden onder- of overbelicht.

Handmatige instelling (M mode)

U kurz selbst de gewenste sluitiertijd en diafragmawaarde instellen. Indien u de belichting instelt overeenkomstig de individatie van de belichtingsmeter za de camera net zo functioneren als bij "invulflits bij daglicht" of "synchronisatie bij lange sluitiertijden".

Om oververhitting te voorkomen dient u uw flitser tenminste 10 minutes nicht te gebruiken na het aanl flitsen in de onderstaande tabel:

Mode	Aantal flitsen
TTL, M(1/1,1/2)	15 flitsen anschter elkaar
M(1/4, 1/8)	20 flitsen anschter elkaar
M(1/16-1/32)	40 flitsen anschter elkaar
Multi	10 cyclci

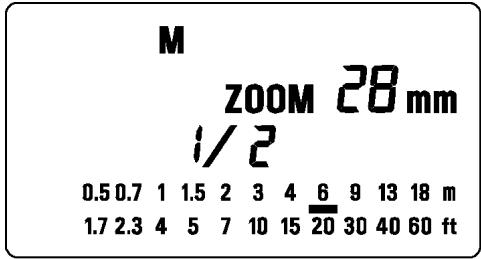

Handmatige flitsinstalling

Als de opname moeilijk correct te belachten is met de TTL instelling, is het aan te bevelen om de flitser handmatig in te stellen. Met de handmatige instelling is het möglichk om de flitsintensiteit in te stellen van

1. Stel de belichting van de camera in op de M mode
2. Druk op de MODE toets om M(anual) te selecteren
3. Het richtgetal knippert wanner u op de SEL toets drukt.
4. Druk op de + of de - toets om de gewenste flitsintensiteit in te stellen.
5. Als u nogmaals op de SEL toets drukt, za de ingestelde flitsintensiteit stoppen met knipperen en zichtaar blijven
6. Na het oplichten van het OK lampje, is de camera maar voor opname.

Met behulp van onderstaande formule is het möglichk de correcte belichting te berekenen:

Richtgetal : Afstand tot het onderwerp = Diafragma opening

De flitser berekent de juiste instelling eveneens met deutsche formule (zie de tabel 1 op de vorige pagina)

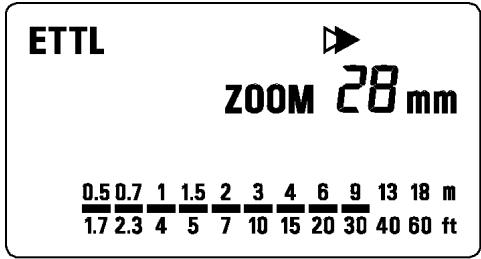

Synchronisatie van het 2^e sluitergordijn

Wanner u van een bewegend onderwerp een flitsopname met de synchronisatie op een langere sluitertijd maakt za hetlichtspoor doorgaans voorafgaand aan het onderwerp worden belicht. Normaliter wordt de flitser immers geactiveerd als het 1^e sluitergordijn geheel is geopend. Het onderwerp worden dus vanaf het moment van flitsactivatie belicht totdat de sluiter waar ditcht is (synchronisatie op het 1^e sluitergordijn). Maar wanner u de synchronisatie op het 2^e sluitergordijn gezruikt za de flitser pas ontsteken vlaak voor dat het 2^e sluitergordijn zich gaat. Hierdoor wordt het onderwerp belicht vanaf het moment dat de sluiter open.gaat tot dat de flitser ontsteekt. Hetlichtspoor wordt nu achefter het onderwerp belicht waardoor een natuurlijk effect

ontstaat.

Deze instelling is nicht möglich met de EOS 700, 750, 850
1. Selecteer de gewenste camera instelling
2.Druk op + of - toets, zal op het LCD display worden weergegeven
3. Stel de scherpte in en maak de opname als het OK lampje brand
synchronisatie op het 1^e sluitergordijn zaal worden ingesteld indien het symbol Niet op het LCD display zichtaar is
indien de camera op de volautomatische instelling staat za deze functie nicht werken
om de synchronisatie op het 2^e sluitergordijn te annuleren dient u op de of II toets te drukken tot het symbol网点eer op het LCD display zichtaar is

FP Flits (High Speed Sync), alleen mögelijk met camera's van het A type

Indien u een gewone flitser gebruiktkest u geen snellere sluitertijd gebruiken dan flitssynchronisatietijd van de camera omdat de flitser moet af gaan op het moment dat de sluitergordijnen volledig zich geopend.

De FP Flits blijdt continu flitsen wanneer de sluitergordijnen aflopen. Hierdoor kunt u een snellere sluitertijd kiezen dan de flitssynchronisatietijd.

1. Selecteer de gewenste belichtingsmethode op de camera (Tv of M mode)
2. Kies de gewenste snelle sluitertijd (sneller dan de flitssynchronisatie van de camera)

3.Zet de flitser aan
4. Selecteer de gewenste flits mode door het indrukken van de MODE toets (de ETTL of M modes können worden gezruikt)
5. Druk op de + of - toetsen tot dat FP zichtaar is op het LCD display
6. Stel scherp op het onderwerp.
7. Controller of het onderwerp zich binnen de op het LCD display weergegeven marge's bevindt
8. Controller of het H symbol zichtaar is in de zoeker en maak de opname.

ETTL

FP

ZOOM 28mm

0.5 0.7 1 1.5 2 3 4 6 9 13 18 m

1.7 2.3 4 5 7 10 15 20 30 40 60 ft

Het richtgetal van de flitser zal, afhankelijk van de gekozen sluitertijd, worden gewijzigd. (zie de tabel 2 op de vorige pagina)
Indien u een sluitertijd kiest die langzamer is dan de flitssynchronisatie za de FP instelling worden geannuleerd en de flitser za automatisch in de ETTL stand werken. Om de FP functie opniew te activeren zich 1.
Het ook möglichk om belichtingscompensatie toe te passen als de FP functie actief is. Raadpleeg hiervoor de gebruiksaanwijzing van uw camera, belichtingscompensatie.
FP zal nicht meer zichtaar zijn als FP mode worden geannuleerd

FE Blokkering alleen möglichk met camera's van het A type

Met de FE blokkering is het möglichk om eenlichtmeting van een gedeelte van het zoekerbeeld te fixeren en vast te honden voor het makev van de opname.

1. Activeer één van de volgende camera modes ( P, Tv, M of DEP)
2. Zet de flitser op mode E-TTL of de FP mode
3. Stel scherp op het onderwerp
4. Houdt het onderwerp in het midden van het AF kader en LAST de FE lock toets los

De flitser maakt een proefflits za de juiste waarden voor een correcte belichting in het geheugen opslaan.
In de Zoeker worden gedurende 0,5 sec. het FEL symbol zichtaar en de juiste belichting worden ingesteld
Indien in de Zoeker het symbol zichtbaar is, is er te weinig flitslicht voorhanden voor een correcte belichting. Verkort in dit geval de afstand tot het onderwerp en herhaal de handeling vanaf punt 3)
5. Nadat u de juiste compositie in de zoeker hebt bepaald kurz u de opname maken
Afhankelijk van het gebruikte cameratype konnen er enige afwijkingen zich bij het gebruik van de FE Lock functie. Raadpleeg in dit geval de gebruiksaanwijzing van uw camera (FE Lock mode)

Model / Testflits

Indien u de EF-500 flitser gekrukt in combinatie met de EOS1V, -3, -7 (Elan 7) kan voor af een Model / Testflits worden gegeven om de uitlichting en schaduworming etc. te beoordelen. Indien u uw camera op deze mode instelt verschijnt automatisch de aanduiding MODEL op het LCD display.

Belichtingscompensatie

U kurz de belichtingscompensatie van de flitser ook toepassen in combinatie metdezelfde functie op de camera om een juiste balans in de belichting te vinden tussen voor- en awhilegrond. De belichtingscompensatie kan in stappen van 1/3 stop tussen ± 3 stops worden gekozen (bij sommige

Deze functie werkt nicht bij de EOS 620, 650, 700, 850 en 1000 camera's
1. Druk op de SEL toets en selecteer het symbool
2. Druk op de II of II toets om de gewenste compensatiewaarde in te stellen
3. Het LCD display zal stoppen met knipperen en het symbol blijft zichtaar als u nogmaals op de SEL toets drukt
4. Stel scherp op het onderwerp
5. Controller of het zich binnen het flitsbereik bevindt zoals op het LCD display worden aangegeven.
6. Nadat het OK lampje is gaan branden kutu de opname maken.
Om de belichtingscompensatie functie te annuleren gaat u terug maar 1) en kies voor de +0 instelling.
ZOOM 28mm
2-1/2

ETTL

Met de FB instelling is het möglichk een belichting strapje te makeen met een wisselende flitsinstelling verwijl de overige belichtingsinstellenen ongewijzigd blijven. Het belichting strapje maakt een correcte belichting en een onder- en overbelichting die kan variieren van -+ 3 stops in stappen van 1/3 LW (of in stappen van 1/2LW met sommige camera's) De FB mode kan nicht worden gezruikt met de EOS 620, 650, 700, 800 en 1000

1) Druk op de SEL toets tot dat het F b symbol gaat knipperen
2) Druk op de + of - toets om het aantal flitsen in te stellen
3) Het F b I symbool za zichtbaar blijven als u nogmaals de SEL toets indrukt
4) Stel scherp op het onderwerp
5) Controller of het onderwerp zich binnen de flitszone bevind zoals aangegeven op het LCD display van de flitser
6) Controller of u in de zoeker het symbool Indienoodzakelijk, herhaal stap 4-6

Deze instelling worden automatisch geannuleerd na het makeen van de 3^e opname.

ziet en maak de opname

Meervoudig flitsen

Bij deze instelling zal de flitser herhaaldelijk afgaan terwijl de sluiter open blijft. Hierdoor worden achtereenvolgende bewegingen van een onderwerp in een opname vastgelegd. Deze instelling is het meest effectief bij gebruik van eenlicht onderwerp gegen een donkere achechtergrund. Het is möglichk de flitsfrequentieussen 1 Hz en 199 Hz in te stellen. Tot maximaal 100 flitsen könnenchyter elkaar worden ontstoken. Het maximum aantal flitsen kan variieren afhankelijk van het richtgetal en de flitsfrequentie. (zie de tabel 3 op de vorige pagina)

Deze functie werkt nicht bij de EOS 700, 750, 850 camera's
1. Zet de camera op de M mode en stel het diafragma in.
2. Druk op de MODE toets totdat het multi-flash symbol verschijnt.
3. Druk op de SEL toets tot dat de flitsfrequentie knippert.
4. Druk op de + of - toets om de gewenste flitsfrequentie te kiezen.
5. Na het wederom indrukken van de SEL toets gaat het symbool van delichtdosering knipperen.
6. Druk op de + of - toets om de gewenstelichtdosering in te stellen.
7. Druk waar op de SEL toets en het flitsaantal symbol gaat knipperen.
8. Druk op de + of - toets om het gewenste aantal flitsen te selecteren.
9. Druk nogmaals op de SEL toets, de LCD display zaal stoppen met knipperen.
10. Wanner het OK lampje van de flitser brandt, is de flitser maar voor gebruik.

NB: Zet de sluitertijd longer dan: het,aantal gewenste flitsen ÷ de flitsfrequentie.

MULTI

$$ \begin{array}{l l} & 1 0 \ 1 / 6 4 & 1 2 \mathrm {H z} \end{array} $$

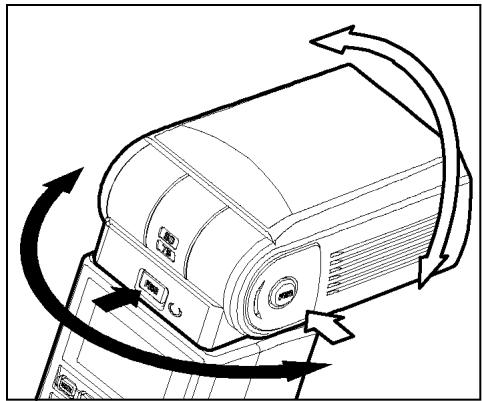

Indirect flitsen

Wanner u in een kamer fotografeert met flits, ontstaat er soms acheer het onderwerp een zware slagschaduw. Indien u de flitsreflector omhoog richt of opzij om het Licht via het plafond of de muur te lately werkkaatsen, za het onderwerp veel zachter worden belicht. Druk op de 'lock'-toets en verstel de flitserkop

in de gewenste hoek. De volgende hoeken zijn in te stellen:

Omhoog: 0^ , 60^ , 75^ en 90^ Omlaag: 0^ , 7^

In deze instellingen worden een symbol zichtbaar op het LCD display De opname zal een kleurzweem krijgen indezelfde tint als het reflectererer oppervlak. Kiest u waarom een wit oppervlak voor werkkaatsing van de fl Het efectieve bereik van de TTL AUTO instelling is variabel en afhanke van de grootte van het reflectie-oppvlak, de afstand van het onderwerp andere factoren. Daarom is het raadzaam om na elke opname flitsaanduiding (ETTL of TTL symbool) op het LCD display te controleren.

Close-up opnamen

Voor opnamen wollen dicht bij kan de flitser 7^ maar beneden gericht worden. De flits heeft alleen effect wanner het onderwerp zich:tussen de 0.5 en 2 meter van de lens verwijderd is. Wanner de flitskop waar beneden gericht is, verschijnt het symbol in het LCD display.

Indien u eén of meerde draadloze flitsers zoals de EF-500 Super gebruktkest u een veel naturuurlkere belichting van het onderwerp creeren en bijvoorbeeld leijke schaduworming bij portretten vermijden. Met de EF-500 Super worden de draadloze verbinding tot stand gebracht door het Licht van de flitser. De camera zaal, als hij op de draadloze mode staat ingesteld, automatisch de juiste belichting kiezen.

Bij de camera's van het type B zullen alleen de draadloze handmatige- en draadloze Multi Flits methode gebruikt+kunnen worden
In deze gezruiksaanwijzing zullen wij de flitser welke op de camera is gemonteerd de Master unit noemen en alle andere draadloos te gezruiken flitsers de Slave unit.
Als u de Slave unit op de gewenste plaats wilt opstellen kurz u de mini-standard gebruiken. Deze mini-standard haeft tevens een statiefaansluiting.
Plaats de Slave unit op de gewenste positie. Pas op dat de Slave unit nicht in beeld kommt.
Plaatzowel de camera als de Slave unit op een afstand tussen de 0,5 en 5 meter tot het onderwerp.

Voorbereidingen voor draadloos flitsen

Het instellen van de kanalen

Indien andere mensen in uw directe omgeving ook gebruik makev van flitslicht is het möglichk dat uw Slave flitsers ongewenst ontsteken. Maak in dit geval gebruik van een andere kanaalinstelling om dit probleem te vermijden.

Het instellen van het kanaal op de Master unit

1. Druk op de MODE toets om te selecteren.
2. Druk diverse keren op de SEL toets tot dat de kanaal indicatie knippert.
3. Druk op de + of - toets om het gewenste kanaal te kiezen (C1~C4).
4. Druk diverse keren op de SEL toets tot het knipperen stopt

Het instellen van het kanaal op de Slave unit

1. Druk op de MODE toets om ETL / 5L te selecteren.
2. Druk diverse keren op de SEL toets tot dat de kanaal indicatie knippert.
3. Druk op de + of - toets om hetzelfde kanaal als de Master unit te kiezen.
4. Druk diverse keren op de SEL toets tot het knipperen stocht.
   Als de beiden kanalen nicht hetzelfde zijn za de Slave unit nicht flitsen.

ID instilling van de Slave unit

Indien u mehrere Slave units gebruikt kan het ID nummer worden gewijzigd om de Slave unit te kurenonderscheiden van hoofd (master) flitser.

1. Druk op de MODE toets en selecteer het ETTL / 5-3/ 5L symbol
2. Druk diverse keren op SEL toets tot dat het Slave ID symbol knippert
3. Druk op de + of - toets om het ID nummer te wijzigen (1, 2 of 3)
4. Druk op de SEL toets zodat het display stopt met knipperen

Indien u alle Slave units metdezelfde kracht /lichtopbrengst wilt laten flitsen is deze instelling Nietoodzakelijk

AAN/UIT zetten van de Master unit

U kunt de het flitsen van de Master unit AAN of UIT zetten
Master unit flits AAN

1.Druk op de MODE toets om het ±b symbol te selecteren
2. Druk op de + of - toets en selecteer het symbool Master unit flits uit

1.Druk op de MODE toets om het 一 ^ 一 symbol te selecteren
2. Druk op de + of - toets en selecteer het ( ) symbol

Automatische draadloze ETTL flits (alleen möglichk met type A camera's)

In deze mode zal de camera automatisch de juiste belichting berekenen

Automatische draadloze ETTL flits en flits ratio UIT

Indien geen bepaalde flitsverhouding gewenst is, is het instellen van een ID nummer Nietoodzakelijk. U kunt 1, 2 of 3kiezen. Alle Slave units zullen metdezelfde kracht /lichtopbrengst flitsen en het automatische ETTL system zal voor een correcte belichting zorgen.

Master unit AAN + Slave unit(s)

Stel de Master unit als volgt in
1. Druk op de MODE toets en selecteer het ETTL / 12 symbol
2. Druk op de + of - toets tot het symbool zichtaar is
3. Druk herhaaldelijk op de SEL toets en bevestig dat de flitsratio r/1 is
Indien de ratio worden weergegeven als 2 of 23, zie dan het hoofdstuk "Automatische draadloze ETTL flits met flitsratio AAN (2 Slave Units) of (3 Slave units) en reset de flits op de flitsratio r / i.
4. Plaats de Slave unit in de gewenste positie.
5. Verzeker u er van dat zowel de Master unit als de Slave unit opgeladen zich, Het OK lampje van de Master unitlicht op en het AF lampje van de Slave unit knippert.
6. Stel scherp op het onderwerp en kaak de opname.

Master Flash Unit UIT + Slave Flash Unit(s)

Stel de Master unit als volgt in.

1. Hetzelfde als Master Flash Unit AAN + Slave Flash Unit(s) en zorg dat de volgende iconen zichtaar zijn: ETTL

1. Plaats de Slave Unit in de gewenste positie
2. Zorg er voor dat de Master Unit en de Slave Unit opgeladen zijn
3. Stel scherp op het onderwerp en kaak de opname.

Slave ID, Draadloze ETL Autoflash met Flitsratio (twee slave units)

De draadloze ETTL Autoflash met Flitsratio, omschreiben als voorbeeld, bestaat uit een Master unit op de camera, ingesteld op master flash OFF, en twee slave units. Wanner u de Flits ratio instelt, contrôleert het ETTL Autoflash system het totaal aantal flitsen gelijk aan de flits ratio, om een correcte belichting te verkrijgen.

Alleen EOS-1V, EOS-3 camera's hebben deze functie.
De Flitsratio kan worden ingesteld:tussen 8:1 1:1 1:8
Zet de Slave ID op 1 en 2 voor iedere Slave unit

Stel de Master Unit als volgt in:

1.Zet de Master Flash unit flitsmode op OFF
2. Druk op de MODE toets om het ETTL / teken te selecteren.
3. Druk de SEL toets meertere malen in zodat de flits ratio indicator gaat knipperen.
4. Druk op de + of - toets en selecteer de 12 (knippert).
5. Druk op de SEL toets zodate de flits ratio-waarde gaat knipperen
6. Druk op + of - toets om de flits ratio vast te leggen.
7. Druk de SEL toets zodat de flits ratio indicator stopt met knipperen.
8. Plaats de Slave Unit in de gewenste positie
9. Zorg dat zowel de Master als de Slave unit opgeladen+zijn

1. Stel scherp op het onderwerp en maak de opname.

Wanner u de instellingen wilt wijzigen kutu beginnen bij stap 3.
Wanner u de instellen gen wilt annuleren, stelt u de flits ratio in op r/1: (zie stap 4.)

Slave ID, Draadloze ETL Autoflash met flitsratio (drie Slave units)

Voor een Master unit met drie Slave units is de volgende draadloze ETTL Autoflash procedure. Deze procedure stelt voor twee (2) units de Flits ratio en de Belichting compensatiewaarde voor andere slave unit in.

Alleen EOS-1V en EOS-3 camera's hebben deze functie.
Stel de Slave ID 1, 2 en 3 in voor iedere Slave unit in.

Stel de Master unit als volgt in:

1.Zet de Master Flash unit flitsmode op OFF
2. Druk de MODE toets in om het ETTL / teken te selecteren.
3. Druk de SEL toets meertere malen in zodat de Flits ratio indicator gaat knipperen.
4. Drukd + of - toets in om 3 te selecteren. (knippert)
5. Druk de SEL toets in zodat de Flitsratio waarde gaat knipperen.
6. Druk de + of - toets in om de Flitsratio vast te leggen.
7. Druk de SEL toets in zodat de flitsbelichtingscompensatie indicator gaat knipperen.
8. Druk de + of - toets in en stel de flitsbelichtingscompensatie-waarde in.
9. Druk de SEL toets in zodat de indicator stocht met knipperen.
0. Plaats de Slave unit in de gewenste positie.
1. Zorg dat zowel de Master als de Slave units opgeladen zijn
2. Stel scherp op het onderwerp en maak de opname.

Wanneru de instelling wilt veranderen, kurz u beginnen bij stap 3
Wanneru de instelling wilt annuleren, zet dan de flitsratio op f/1 (zie stap 4)

Draadloze High-Speed Synchronisatie (FP Flits)

1. Stel de hoofdflitser in op de Draadloze Flits Mode (zie blz 10)
2. Drukd + of - toets in om FP (Master Flash unit firing ON) te kiezen of FP (Master Flash unit firing OFF)
3. De rest van deze procedure is hetzelfde als bij de normale High-Speed Sync.
   Het is nicht nodig om de instellingen van de Slave units te wijzigen

Draadloze Flitsbelichtingscompensatie

1. Stel de Master Flash unit in op de Draadloze Flits mode.
2. Druk de SEL toets in zodat het symbol gaat knipperen.
3. Druk de + of - toets in om de flitsbelichtingscompensatie-waarde vast te leggen.
4. Druk de SEL toets meertere malen in zodat de belichtingscompensatie indicator gaat knipperen.
5. De rest van de procedure is hetzelfde als die voor de normale flitsbelichtingscompensatie.

Het is nicht nodig om de instellingen van de Slave units te wijzigen
U kunt tevens de flitsbelichtingscompensatie voor iedere Slave unit apart instellen.

Draadloos FE Lock

1. Stel erst de Flitser in op de Draadloze Flits mode.
2. Stel scherp op het onderwerp en druk de FEL toets op de camera in.
3. De procedure voor het installereren van de Draadloze FE lock is hetzelfde als voor de normale FE lock.
   Het is nicht nodig om instellingen van de Slave units te wijzigen.

Draadloos Flash Exposure Bracketing (FB)

1. Stel eerst de flitser in op de Draadloze Flits mode.
2. Druk de SEL toets meerdere malen in zodat het F teken gaat knipperen.
3. Druk de + of - toets in om de flitsbelichtingscompensatie-waarde vast te leggen
4. Druk de SEL toets meertere malen in zodat de indicator stopt met knipperen.
5. De rest van de procedure is hetzelfde als voor de normale FB instelling
   Het is nicht nodig om installingen op de Slave units te wijzigen.

Veranderen van de Draadloze mode

1. Druk de MODE toets in om het ETTL / 一 ^ 一 symbol te selecteren.
2. Druk de SEL toets gedurende minstens 2 seconden in zodat de mode indicator gaat knippenen.
3. Druk de MODE toets in en selecteer de ETTL, M of MULTI mode.
4. Druk de SEL toets in zodat de mode indicator stopt met knipperen.

Draadloos Handmatig flitsen

U kunt de Slave units flitsopbrengst handmatig instellen met de Master unit. De flitsopbrengst kan gelijk of variabel zijn:tussen de slave units. Om de juiste flitsbelichting vast te stellen,gelieve u gebruik te make n van een handflitsmeter.

Draadloos Handmatig flitsen met gelijke flitsopbrengst

Stel de Master flitser als volgt in:

1. Volg de procedure als beschreiben in Het veranderen van de Draadloze mode en stel het M / symbol in
2. Druk de SEL toets meertere malen in zodat de Flitsopbrengstwaarde indicator gaat knipperen.
3. Druk de + of - toets in om de Flitsopbrengstwaarde vast te leggen
4. Druk de SEL toets meertere malen in en de Flitsopbrengstwaarde za zonder knipperen worden weergegeben op het display
   Wanner de Master flash unit op ON is ingesteld, zal de master unit ookdezelfde flitsopbrengst geben.

Draadloos Handmatig flitsen met variabile flitsopbreNGTH

U kunt een verschillende flitsopbrengst voor iedere Slave unit instellen. (hieronder volgt de uitleg bij gebruik van drie Slave flash units) Stel de Master unit als volgt in:

1. Volg de procedure als beschreiben in Het veranderen van de Draadloze mode en stel het M / 14 symbol in

2. Druk de SEL toets meerdere malen in zodat het ±br symbol goats knipperen

3. Druk op de + of - toets om het 23 symbol (knipperend) te selecteren

4. Druk op de SEL toets zodat de flitslichtopbrengst individatie en knippert
5. Druk op de + of - toets om flitslichtopbrengst-waarde op 1 in te stellen
6. Druk op de SEL toets zodate flitslichtopbrengst indicatie en knippert
7. Druk op de + of - toets om flitslichtopbrengst-waarde op 2 in te stellen
8. Druk op de SEL toets zodate flitslichtopbrengst indicatie en knippert
9. Druk op de + of - toets om flitslichtopbrengst-waarde op 3 in te stellen
10. Druk op de SEL toets om de indicator te lately stoppen met knipperen

NB. Als u slechts 2 Slave units gebruikt selecteert u i2 bij punt 3 (punt 9 en 10 kuren worden overgeslagen)

Draadloze Multi Flits

Stel de Master unit als volgt in:
1. Volg de procedure als beschreiben in Het veranderen van de Draadloze mode en stel het MULTI / 一 ^ 一 symbol in
2. Druk op de SEL toets tot dat de Flitsfrequentie knippert
3. Druk op de + of - toets om de gewenste Flitsfrequentie in te stellen
4. Druk op de SEL toets tot het Flitslichtopbrengst symbol knippert
5. Druk op de + of de - toets om de gewenste Flitslichtopbrengst-waarde te kiezen
6. Druk op de SEL toets tot de waarde van het aantal flitsen knippert
7. Druk op de + of - toets om het gewenste aantal flitsen in te stellen
8. Druk op de SEL toets zodat de individatie stopt met knipperen
De flitsfrequentie en het aantal flitsen za bij al de Slave units hetzelfde zijn

Slave functie

Let er op dat als u deze mode met de MODE toets instelt dat de volgende flitsmodes nicht zich ingesteld op het LCD display: ETTL, M, MULTI

Slave functie

Zelfs als de EF-500 Super Niet aan de camera bevestigd zit,kest toch flitsen door gebruik te maken van de ingebouwde flitser van de camera of een andere flitser.

1. Bevestig de flitser op het flitsschoentje van de camera
2. Zet de belichting op de gewenste instelling, wanner u de A of M mode gezbruikt dient u ook het diafragma in te stellen.
3. Zet de flitser aan en druk dan de ontspanknop half in.

De diafragmawaarde en de waarde van de filmsnelheid worden nu aan de flitser doorgezonden.

1. Verwijder de flitser van de camera
2. Druk op de MODE toets en selecteer het 53 / 5 symbol
3. Druk meertere malen op de SEL toets om de flitsvermogen indicator te lately knipperen
4. Druk om op de + en - toets om de juiste waarde in te stellen

U kurz het benodigde flitsvermogen bepalen door op de LCD display de zo goed möglichke geschatte afstand tot het object in te stellen. Als deze afstand buiten het bereik valt, dient u de diafragmawaarde aan te passen.
U kurz de diafragmawaarde en filmsnelheid ook handmatig op de flitser instellen.

a) Voor het instellen van de filmsnelheid drukt u op de MODE toets en selecteert u de ISO-aanduiding, waarna u verrolgens op de SEL toets drukt om de aanduiding te lately knipperen. Met de + en - toets kunt u de gewenste filmsnelheid instellen en om deze op te slaan drukt u wederom op de SEL toets.
b) Voor het instellen van de diafragmawaarde (wonneer de flitser in de slave'instelling staat) drukt u op de SEL toets om de aanduiding van het diafragma te lately knipperen. Met de + en de - toets kunt u de gewenste diafragmawaarde selecteren en opslaan door nogmaals op de SEL toets te drukken.

1. Druk meerdere malen op de SEL toets om het LCD display te latent stoppen met knipperen.

2. Plaats de slave flitser op de gewenste positie. Plaats de unitECHTER Niet zo dat deze zichtaar wordt op de opname.

3. Nadat u uzelf ervan overtuigd heeft dat de flitsers opgeladen zich, drukt u op de ontspanknop om de opname te voltooien.

NB Als de EF-500 Super geheel geladen is,licht het AF hulplampje op.
De flitser zar nicht flitsen als deze in de 'slave'-instelling op de camera is geplaatst.
Indien u een Canon flitser met ETTL functie op uw camera gebruikt en een EF-500 flitser als Slave unit dan dient u de ETTL functie uit te schakelen. Het is möglichk dat de voorflitsen van de Master flitser de Slave unit voortijdig doet af gaan

5

ZOOM

28mm 5L

0.50.7 1 1.5 2 3 4 6 9 13 18 m

1.7 2.3 4 5 7 10 15 20 30 40 60 ft

Als u tweete of meerdere EF-500 Super flitsers gebruikt,kest u een voorkeuze maken welke flitsers tegelijk flitsen door verschillende kanaalinstellungen. In deze stand za eén flitsunit gebruikt worden op de camera als aansturende flitser en de overigen voor de slave belichting.

Het instellen van de slave mode.

1. Monteer de flitser op de camera
2. Zet de belichtingsstand op de S of M mode

Zet nu de sluitertijd op 1/30 of langzamer. De aansturende flitser zal dan een signaal maar de overige units sturen voordat deze flitsen. Dit wil dus zaggen dat wanner u een sluitertijd sneller dan 1/30

hanteert, de flitsen nicht synchroon zullen zijn.

1. Zet de flitser aan, en druk de ontspanknop van de camera half in.
   De diafragmawaarde en de filmsnelheid worden nu aan de slave flitser doorgegeven

2. Verwijder de slave-unit van de camera

3. Druk op de MODE toets en selecteer de 53 (slave mode)

4. Druk op de SEL toets om de kanaalaanduiding te lately knipperen
5. Druk op de + of - toets om het kanaal te selecteren (c1 of c2)
6. Druk op de SEL toets om de flitsvermogen aanduiding te lately knipperen
7. Druk op de + of - toets om het flitsvermogen in te stellen

U kunt het benodigde flitsvermogen bepalen door op het LCD display de geschatte afstand tot het object in te stellen. Als deze afstand buiten het bereik valt, dient u de diafragmawaarde aan te passen.
10. Druk meerdere malen op de SEL toets om het LCD display te lately stoppen met knipperen.
11. Plaats de slave-unit' op de gewenste positie. Plaats de unitchyter nicht in het beeld van de opname.

Instellen van de slave-controller unit

1. A Monteer de aansturende flitser op de camera body

2. Druk op de MODE toets en selecteer het 5^-3 / 5L symbol (slave mode)

3. Druk op de SEL toets om de kanaalaanduiding te lately knipperen

4. Druk op de + of - toets om hetzelfde kanaal te selecteren als dat van de andere unit (c1 of c2)

5. Druk op de SEL toets om de flitsvermögen aanduiding te lately knipperen

6. Druk op de + toets om [te tonen

7. Druk op de SEL toets om het display teCTXen stoppen met knipperen.

8. Nadat u uzelf ervan overtuigd heeft dat de flitsers opgeladen zich, drukt u op de ontspanknop om de opname te voltooien.

Als de aansturende EF-500 Super geheel geladen is,licht het AF hulplampje op.
U kunt de diafragmawaarde nicht veränderen met de SEL toets, wanner u de 電 heeft geselecteerd bij de flitsvermogen instelling.
De aansturende flitser geeft alleen instructies aan de slave-unit(s)

0.5 0.7 1 1.5 2 3 4 6 9 13 18 m

1.7 2.3 4 5 7 10 15 20 30 40 60 ft

Type	Opschuifbare DDL Autozoom Electronenflitser
Richtgetal	50 (ISO 100 / op 105mm zoompositie)
Stroombron	4 AA alkaline of 4 oplaadbare Ni-Cd, of Ni-MH batterijen
Oplaadtijd	Ca. 6 sec. (met alkaline batterijen Ca. 4 sec. (met oplaadbare batterijen)
Aantal flitsen	Ca. 220 met alkaline batterijen Ca. 100 met oplaadbare batterijen
Flitsduur	Ca. 1/700 sec. bij vol vermogen
Verlichtingshoek	28mm – 105mm motorisch gestuurd 17mm met ingebouwde groothoekdiffusor
Automatische uitschakeling	Ja
Kleurtemperatuur	Geschikt voor daglicht kleurenfilms
Gewicht / Afmetingen	330 gram / 76mmX138mmX116mm

[表1][Table1][Tabelle1][Tabla1][Tablla1][Tabel1][Tableau1][Cuadro1]ガイドンバーパ/NG/NG (ISO100·m)

	17mm	28mm	35mm	50mm	70mm	85mm	105mm
1/1	20	30	35	40	46	48	50
1/2	14.1	21.2	24.7	28.3	32.5	34	35.4
1/4	10	15	17.5	20	23	24	25
1/8	7.1	10.6	12.4	14.2	16.3	17	17.7
1/16	5	7.5	8.6	10	11.5	12	12.5
1/32	3.5	5.3	6.2	7.1	8.1	8.5	8.9
1/64	2.5	3.8	4.3	5	5.8	6	6.3
1/128	1.8	2.7	3.1	3.5	4.1	4.3	4.4

[表2][Table2][Tabelle2][Tabla2][Tablla2][Table2][Tableau2][Cuadro2] イドンバーダ/GN/NG (ISO100·m)

	17mm	28mm	35mm	50mm	70mm	85mm	105mm
1/125	14.1	21.2	24.7	28.3	32.5	33.9	35.4
1/160	12.6	18.9	22.0	25.2	29.0	30.2	31.5
1/180	11.2	16.8	19.6	22.4	25.8	26.9	28.1
1/250	10.0	15.0	17.5	20.0	23.0	24.0	25.0
1/320	8.9	13.4	15.6	17.8	20.5	21.4	22.3
1/350	8.4	12.6	14.7	16.8	19.3	20.2	21.0
1/400	7.9	11.9	13.9	15.9	18.3	19.0	19.8
1/500	7.1	10.6	12.4	14.1	16.3	17.0	17.7
1/640	6.3	9.4	11.0	12.6	14.5	15.1	15.7
1/750	5.9	8.9	10.4	11.9	13.7	14.3	14.9
1/800	5.6	8.4	9.8	11.2	12.9	13.5	14.0
1/1000	5.0	7.5	8.8	10.0	11.5	12.0	12.5
1/1250	4.5	6.7	7.8	8.9	10.2	10.7	11.1
1/1500	4.2	6.3	7.4	8.4	9.7	10.1	10.5
1/1600	4.0	6.0	6.9	7.9	9.1	9.5	9.9
1/2000	3.5	5.3	6.2	7.1	8.1	8.5	8.8
1/2500	3.1	4.7	5.5	6.3	7.2	7.6	7.9
1/3000	3.0	4.5	5.2	5.9	6.8	7.1	7.4
1/3200	2.8	4.2	4.9	5.6	6.5	6.7	7.0
1/4000	2.5	3.8	4.4	5.0	5.8	6.0	6.3
1/5000	2.2	3.3	3.9	4.5	5.1	5.3	5.6
1/6000	2.1	3.2	3.7	4.2	4.8	5.0	5.3
1/6400	2.0	3.0	3.5	4.0	4.6	4.8	5.0
1/8000	1.8	2.7	3.1	3.5	4.1	4.2	4.4

[表3][Table3][Tabelle3][Tabla3][Tabla3][Tableau1][Cuadro3] マルチ发光/MULTI FLASH MODE

Het CE teken is een aanduiding voor de Europese Gemeenschap (EC).

ESPANOL
