BEDIENUNGSANLEITUNG EF-500 DG SUPER SIGMA

Vielen Dank, dass Sie sich für ein SIGMA EF-500 Super EO Blitzgerät entschieden haben. Diese Produkt wurde speziell für den Einsatz an Spiegelreflexkameras der Canon EOS-Serie entwickelt. Abhängig von dem jeweiligen Kameramodell konnen Funktionen und Handhabung differieren.itte lessen Sie diese Gebrauchsanleitung bezogen auf Ihr Kameramodell sorgfältig durch. Um ihre Freude an der Fotografie zu steigern, besitzt these Geräte eine Vielzahl von Ausstattungsmerkmalen. Sie sollenn diese Gebrauchsanleitung im Zusammenhang mit ihrer Kamerabedienungsanleitung studieren und für sukünftiges Nachschlagen griffbereit halten, um die Funktionen in vollem Umfang nutzen und die maximale Leistung des Gerätes ausschöpfen zu konnen.

Vorsichtsmaßnahmen

Um Verletzungen oder Beschädigungen zu verhindern,lesen Sie diese Bedienungsanleitung vor dem ersten Einsatz Ihres Blitzgerätesitte sehr sorgfaltig und vollständig durch und beachten Sie unbedingt die unterstehenden Warnzeichen.itte beachten Si speziell die beiden folgenden Warnzeichen.

Warning!!

Wenn Sie die entsprechenden Hinweise nicht befolgen, kann dies zu ernsthaften Verletzungen oder anderen gefährlichen Folgen führen.

Achtung!!

Wenn Sie die entsprechenden Hinweise nicht befolgen, können Verletzungen oder Schäden entstehen.

Dieses Symbol verweist auf die wichtigen Punkte, an denen Vorsicht geboten ist.

Dieses Symbol enthalt Informationen bezüglich zu unterlassender Handlungen.

Warning!!

Dieses Blitzgerät enthalt hochspannungsführende Schaltkreise. Um elektrische Schläge oder Verbrennungen zu vermeiden, versuchen Sie nicht, das Gerät zu öffnen. Soltte das äußere Gehäuse gebrochen oder zersprungen sein, berühren Sie keine inneren Geräteile.

Blitzen Sie nicht aus kurzer Entfernung direkt in die Augen. Andernfalls kann das grelle Licht die Augen verletzen. Halten Sie beim Fotografieren zumindest einen Abstand von einem Meter zwischen Gesicht und Blitzgerät ein.

Berühren Sie nicht einen eventuell zusätzlich vorhanden Blitzkontakt (X) ihrer Kamera, wenn das Blitzgerät im Zubehörschuh steckt. Hochspannungsführende Stromkreise konnten einen elektrischen Stromschlag verursachen.

Benutzen Sie ihre Ausrüstung nie in der Umgebung entflammbarer, brennbarer Gase, Flüssigkeiten oder Chemikalien etc. Andernfalls konnte dies zu einem Brand oder einer Explosion führen.

Achtung!!

Benutzen Sie diesen Blitzgerät nicht an einer anderen Kamera als an einer der Canon EOS-Serie; andernfalls konnte der Blitz die Schaltkreise der Kamera beschädigen.

Dieses Blitzgerät ist nicht wasserdicht. Wenn Sie die Ausrüstung im Regen, Schnee oder in der Höhe von Wasser verwenden, bewahren Sie sie davor, nass zu werden. Es ist möglich unmöglich, Wasserschäden interner elektrischer Componenten zu reparieren.

Setzen Sie das Blitzgerät niemals Stößen, Staub, Hitze oder Feuchtigkeit aus. Diese Faktoren können einen Brand oder Fehlfunktionen ihrer Ausrüstung verursachen.

Wenn das Gerät plötzlichen Temperaturschwankungen ausgesetzt, etwa aus einer kalten Umgebung in einen warmen Innenaum gebracht wird, kann sich Kondensniederschlag im Inneren des Gerätes bilden. In solchen Fälle stecken Sie das Gerätitte vor dem Temperaturwechsel in eine zu verschliebende Plastiktasche und benutzen Sie es erst wieder, wenn es sich der Raumtemperatur angepasst hat.

Bewahren Sie das Gerät nicht in einer Schublade oder einem Schrank auf, wo es schädlichen Dämpfen wie derer von Naphthalin, Kampfer oder Insektiziden ausgesetzt ist.

Verwenden Sie weder Verdünner, Benzin noch andere Reinigungsmittel, um Schmutz oder Fingerabdrücke von dem Gerät zu entfernen. Benutzen Sie ein weiches, gegebenenfalls angefeuchtetes, fusselfreies Tuch.

Bewahren Sie das Blitzgerät an einem trockenen, kühlen und gut belufteten Ort auf. Losen Sie den Blitz von Zeit zu Zeit aus, um seine volle Leistungsfähigkeit langfristig zu erhalten.

Externe Teile

1.Blitzkopf 2.Eingebaute Weitwinkel-Streuschaeibe 3.AF-Hilfsilluminator 4.Verstellwinkel vertical

5.Schwenkinkel horizontal 6.Verstellver -u. entriegelung vertikal 7.Schwenkver -u. entriegelung

horizontal 8.Flüssigkeitskristallanzeige 9.Batteriefachdeckel 10.Klemmrad 11.Aufsteckfuß

Bedienungselemente

12.Betriebsartentaste 13.Wahltaste 14.<<+> Steigerungstaste
15.<-> Reduzierungstaste 16.ZOOM Taste 17.Testausloser
18.Beleuchtungstaste 19.Bereitschaftslampe 20.Hauptschalter

Kameramodelle und Funktionen

Obgleich这点 Gerät mit einer Vielzahl von Funktionen ausgestattet ist, können sich je nach Kameramodell, an dem es verwendet wird, Einschränkungen ergeben.itte entnehmer Sie der nachstehenden Tabelle, in welche Kategorie ihre Kamera einzustufen ist.

Bitte beachten Sie die Erklärungen der jeweiligen Funktionen in dieser Bedienungsanleitung; wenn kein spezielles Kameramodell erwähnt wird, steht diese Funktion für alle EOS Kamas zur Verfugung.

Gruppe A	EOS-1V, EOS 3, EOS 30, EOS 50/E, EOSs 500N, EOS 300, EOS IXE, D30
Gruppe B	Alle anderen EOS-Kameras, die nicht unter Gruppe A gelistet sind

Batteriehinweise

Um einwandfreiener elektrischen Kontakt zu gewährleisten, reinigen Sie die Batterieiekontakte, bevor Sie die Batterien einsetzen.
NiCad Akkus besitzen keine standardisierten Kontakte. Falls Sie NiCad Akkus verwenden, vergewissern Sie sich, dass die Batteriekontakte jene des Batteriefaches einwandfrei berühren.
Verwenden Sie ausschließlich vier frische „AA“ Mignonzellen einer Marke und eines Typs, um die Gefahr des Platzens einer Batterie, des Austrits von Batteriesäure oder der Überhitzung vorzubeugen. Mischen Sie keinesfalls frische und gebrauchte Batterien.
Batterien dürfen weder geöffnet, noch kurzgeschlossen bzw. ins Feuer geworfen werden, da sie explodieren können. Zur Wiederaufladung dürfen nur hierfür geeignete Zellen verwendet werden, wie etwa NiCad.
Wenn Sie das Blitzgerät längerere Zeit nicht benutzen wollen, entnehmer Sieitte die Batterien, um Schaden durch austretende Batteriesäure zu verhindern.
Bei niedrigen Temperaturesl ausst die Leistung jeder Batterie nach. Bewahren Sie die Batterien daher bei kalter Witterung bis zur Aufnahme getrennt vom Blitzgerat möglichst körperwarm auf.
Wie bei jedem Blitzgerät empfeihlt sich die Mitnahme von Ersatzbatterien auf einer Reise oder für Außenaufnahmen bei winterlichen Temperaturen.

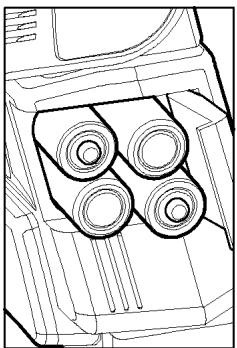

Einlagen der Batterien

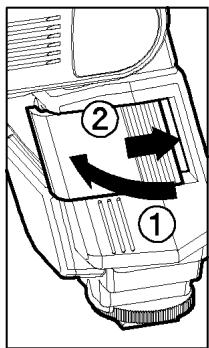

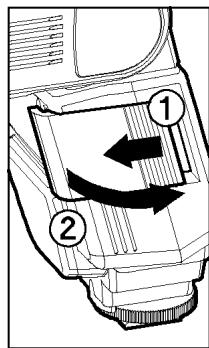

1. Vergewissern Sie sich, dass der Hauptschalter auf OFF steht und öffnen Sie den Batteriefachdeckel durch Schiebern in Pfeilrichtung und klappen Sieihn nach oben.
2. Setzen Sie vier Mignonzellen Typ „AA“ entsprechend der Markierung der Polung (+ und -) in das Batteriefach ein.
3. Schließen Sie den Batteriefachdeckel.
4. Schalten Sie das Gerät am Hauptschalter Blitzbereitschaftslampe auf und zeigt damit, dass d
5. Um sich von der Funktionsfähigkeit durch einen Probeblitz zu überzeugen, genugt ein Druck auf den Testausloser.
   lein. Nach einigen Sekunden leuchtet die das Gerät nunmehr zündbereit ist.

Automatische Abschaltung

Um Strom zu sparen, schaltet sich das Gerät 90 Sekunden nach der letzten Betätigung automatisch ab. Zur Wiedereinschaltung genügt ein Druck auf den Testauslöser oder das Antippen des Kameraauslösers. Die automatische Abschaltung steht nicht im kabellosen Blitzbetrieb zur Verfügung.

Dieses Blitzgerät benötigt vier „AA“ Alkaline Trockenbatterien oder wiederaufladbare Ni-Cad oder Ni-MH Akkus. Wechseln Sie den kompletten Batteriesatz aus, wenn die Aufladezeit mehr als 30 Sekunden beträgt.

Fehleranzeige

Bei ungenügender Batteriespannung bzw. fehlerhaftem Informationsausstausch zwischen Kamera und Blitzgerät blinking die Anzeige des Leuchtwinkels auf dem Display. Schalten Sie das Gerät in thism Fall kurzfristig aus und wieder ein. Führ dies nicht zum Erlöschen der Anzeige, prufen Sieitte die Batteriespannung.

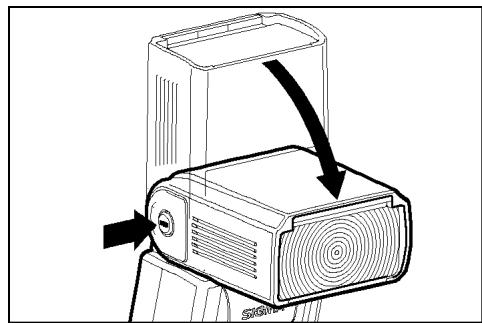

Einstellen des Blitzkopfes

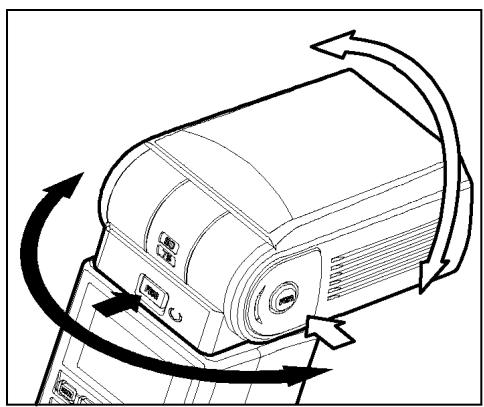

Drücken Sie die Verstellwinkelver- und -entriegelungstaste, während Sie den Blitzkopf in die gewünschte Position neigen.

Wenn Sie das Gerät einschalten, entscheid auf dem LCD. Sollte das Symbol blinken, befindet sich der Blitzkopf in einer unzulässigen Position.

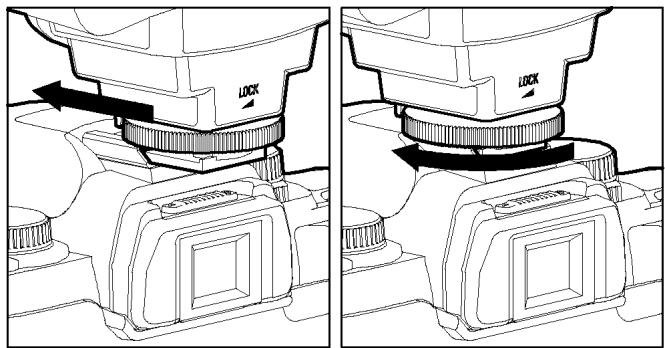

Anbringen und Abnehmer des Blitzgerätes

Vergewissern Sie sich, dass das Gerät ausgeschelt ist. Schieben Sie dann den Aufsteckfuß des Blitzes in den Zubehörschuh der Kamera und drehen Sie das Klemmrad handfest an.

Fassen Sie das Gerät zum Ansetzen bzw. Abnehmer ausschließlich an seinem Unterteil an, um Beschädigungen am Steckfuß oder am Zubehörschuh der Kamera zu vermeiden.
Falls der eingebaute Blitz der Kamera ausgeklappt sein sollte, muss er vor dem Anbringen des EF 500 eingeklappt werden.
Um den Blitz abzunehmen, drehen Sie das Klemmrad in entgegengesetzter Richtung der LOCK-Markierung bis zum Anschlag.

Einstellen des Ausleuchtwinkels (Zoomreflektor)

Nach Druck auf die ZOOM-Taste erscheint das Symbol M. Durch wiederholtes Drucken der ZOOM-Tasteändert sich die Einstellung des ZOOMreflektors und der Anzeige in der LCD wie folgt:

$$ \begin{array}{l}\text {M Z O O M 2 8 m m} \rightarrow \text {M Z O O M 3 5 m m} \rightarrow \text {M Z O O M 5 0 m m} \rightarrow \text {M Z O O M 7 0 m m} \rightarrow \text {M Z O O M 8 5 m m} \rightarrow\\text {M Z O O M 1 0 5 m m} \rightarrow \text {Z O O M (A u t o)} \rightarrow \text {M Z O O M 2 8 m m}\end{array} $$

In der Betriebsart E-TTL (TTL) reguliert das Gerät die Einstellung des Zoomreflektors innerhalb des Einstellbereiches automatisch entsprechend der Brennweite des verwendeten Objektives.

Beim Einschalten des Blitzes stellt sich der Zoomreflektor automatisch auf die zuletzt benutzte Einstellung.
Sofern Sie eine kürzere Objektivbrennweite benutzen, als am Zoomreflektor eingestellt wurde, werden die Bildecken abgedunkelt wiedergegeben.
Die Blitzleistung ändert sich in Abhängigkeit von der Zoomreflectoreinstellung.

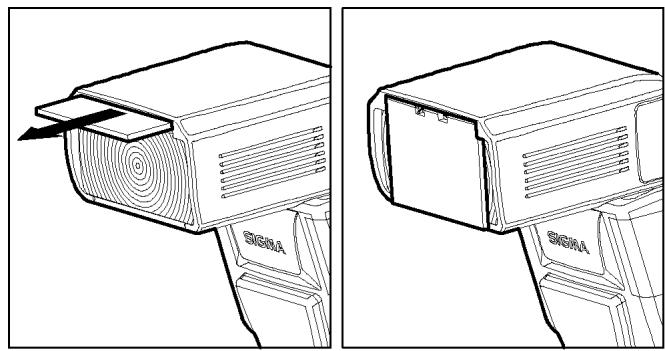

Weitwinkelstreuschibe

Der Blitz ist mit einer eingebauten Weitwinkelstreuscheibe ausgestattet, die die Ausleuchtung bis zum Bildwinkel eines 17mm Objektives ermitteligt. Ziehen Sie die Streuscheibe hereaus und klappen Sie sie vor den Reflektor, wodurch der Ausleuchtwinkel des Gerätes automatisch auf 17mm eingestellt wird.

Sollete die eingebaute Weitwinkelstreuschibe versehentlich abgerissen werden, Funktioniert die ZOOM-Taste nicht mehr. In thisem Fall wenden Sie sichitte an ihren Handler oder direkt an einen autorisierten SIGMA Service.

Beim Druck auf die LIGHT Taste wird das Display für ca. acht Sekunden lang beleuchtet. Durch erneuten Druck auf die LIGHT Taste bleibt die Beleuchtung für länger als acht Sekunden aktiviert.

E-TTL (TTL) Blitzautomatik

Im TTL-Blitzautomatikbetrieb kontrolliert die Kamera die abgeblitzte Lichtmenge, so- dass sich daraus die korrekte Belichtung des Hauptobjektes ergibt.

K cameras der Gruppe A unterstützen die E-TTL Betriebsart, jene der Gruppe B die TTL-Betriebsart.
1. Stellen Sie die Kamera auf Vollautomatik. (Für gewöhnlich . Sollte die Kamera nicht über diese Einstellung verfügen, stellen Sie sie auf P-Automatik.)
2. Schalten Sie das Blitzgerät am Hauptschalter ein. Das TTL Symbol erscheint auf dem LCD und das Gerät beginnnt, sich aufzuladen.
3. Stellen Sie scharf.
4. Vergewissern Sie sich, dass sich das Hauptobjekt innerhalb der in dem LCD angezeigten Blitzreichweite befindet.
5. Nach dem der Blitz vollständig aufgeladen ist, betätigten Sie den Auslöser. Die Blitzbereitschaftsanzeige im Sicher informiert Sie über den Ladezustand des Blitzes.
ETTL
ZOOM 28mm
0.5 0.7 1 1.5 2 3 4 6 9 13 18 m 1.7 2.3 4 5 7 10 15 20 30 40 60 ft

Wenn die Kamera ausreichende Belichtung ermittelt hat, erscheint das E-TTL (TTL) Symbol für fünf Sekunden auf dem Display. Sollte diese Anzeige nicht erschinen, war die Blitzbelichtung nicht ausreichend. Wiederholen Sie in thisem Fall die Aufnahme aus kürzerer Entfernung.
Das AF-Hilfslicht schaltet sich automatisch ein, wenn Sie ein Motiv im Dunkeln anvisieren. Seine Reichweite beträgt ca. 0,7 bis 9 Meter.
Sofern sich die Kamera in einem Kreativprogramm befindet, beachten Sieitte, dass das Blitzgerat jeweils in die zuletzt gewähltte Einstellung zurückkehrt.
Sobald das Blitzgerät die volle Ladekapazität erreicht hat, erscheint die Bereitschaftsanseige im Sicher. Wenn der Auslöser vor Erreichen der Zündbereitschaft betätig wird, lost die Kamera entsprechend der Lichtverhältnisse mit langer Verschlusszeit aus.
Wenn die nachfolgenden Blitzdistanzen zur Anwendung gelangen, blinken die Entfernungsmarkierungen auf dem LCD.

Zoombereich

Blitzentfernung

17-28mm

0,5m oder kürzer

35mm oder länger

0,7m oder kürzer

Einsatz des Blitzgerätes in anderen Betriebseinstellungen (außer EOS 700, 750, 850) Einsatz mit Blendenautomatik

Bei Wahl der Blendenautomatik kann an der Kamera eine Verschlusszeit innerhalb deren Einstellbereich zwischen 30 Sekunden und 1 / x (Synchronzeit) eingestellt werden. Je nach gewähler Verschlusszeit ermittelt die Kamera die passende Blende entsprechend der Helligkeit des Hintergrundes. Bei zu hellen oder dunklen Motiven blinkt die Blendenanzeige mit dem jeweiligen Grenzwert (große oder kleinste Blende). In thisem Fall belichtet die Kamera die Blitzaufnahme mit dem Grenzwert, wobei das Hauptobjekt richtig belichtet sein mag, der Hintergrund jedoch unter- bzw. überbelichtet wird.

Einsatz mit Zeitautomatik

Bei Wahl der Zeitautomatik ermittelt die Kamera zur vorgewählten Blende die passende Verschlusszeit zur Helligkeit des Hintergrundes. Bei zu hellen oder dunklen Motiven blinkt die Verschlusszeitenanzeige mit dem jeweiligen Grenzwert. In thisem Fall belichtet die Kamera die Blitzaufnahme mit dem Grenzwert, wobei das Hauptobjekt richtig belichtet sein mag, der Hintergrund jedoch unter- bzw. überbelichtet wird.

Einsatz mit manueller Einstellung

In dieser Betriebsart können Sie sowohl die Blende als auch die Verschlusszeit in dem Bereich zwischen der Synchronzeit und 30 Sekunden vorwahlen. Sofern Sie sich damit nach den Angaben des Belichtungsmessers halten, arbeitet die Kamera wie beim Aufhellblitzen bzw. bei der Langzeitsynchronisation.

Um ein Überhitzen des Gerätes zu verhindern, legen Sie eine 10minütige Pause nach dem Absolvieren der im folgenden genannten Aufnahmeserien ein.

Betriebsart	Anzahl der Blitzaufnahmen
TTL, M (1/1, 1/2)	15 Serienauslösungen
M (1/4, 1/8)	20 Serienauslösungen
M (1/16-1/32)	40 Serienauslösungen
Multi	10 Sequenzen

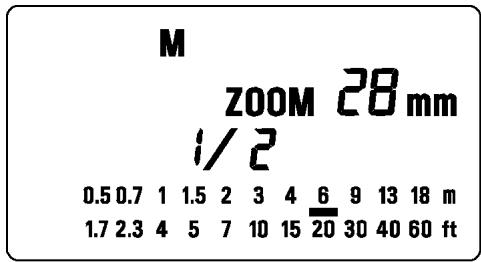

Manueller Blitzbetrieb

Der manuelle Blitzbetrieb empfeht sich immer dann, wenn Motive geblitzt werden, deren korrekte Belichtung mittels TTL-Betriebsart nur schwierig zu erreichen ist. In der manuellen Betriebsart lassst sich die Blitzleistung von 1/1 (voll) bis zu 1/128 in einstufigen Schritten wahlen.

1. Schalten Sie die Kamera auf M.
2. Drücken Sie am Blitzgerät die Betriebsartentaste MODE, um M zu wahlen.
3. Der Wert der Blitzleistung blinkt, wenn Sie die Wahltaste drucken.
4. Drücken Sie die Taste + oder - , um die gewünschte Blitzleistung einzustellen.
5. Nach dem erneuten Drucken der Wahltaste [SEL] stoppt das Blinken des Blitzleistungswertes und die Anzeige bleibt bestehen.
6. Stellen Sie Ihr Motiv durch Antippen des Kameraauslösers scharf undlesen Sie die Entfernung von der Einstellskala des Objektives

ab. Verändern Sie anschließend die Blendeneinstellung oder die Blitzleistung so lange, bis die angezeigte Blitzreichweite auf dem LCD des Blitzgerätes der tatsächlichen Entfernung zum Motiv entspricht.

1. Sobald die Bereitschaftslampe aufleuchtet, ist das Gerät zündbereit.
   Die korrekte Belichtung kann nach der folgenden Formel ermittelt werden:

Leitzahl (GN) / Abstand Blitz zum Motiv (in m) = Arbeitsblende

Das Blitzgerät ermittelt und indiziert die Entfernung zum Hauptobjekt automatisch entsprechend der obigen Formel.itte beachten Sie die Tabelle 1.

Synchronisation auf den zweiten Verschlussvorhang

Bei Blitzaufnahmen bewegter Objekte mit längerer Verschlusszeit werden vom Objektiv ausgehende Leuchtpuren vor ihm abgebildet, Denn der Blitz zündet im Normalfall, sobald der ersten Verschlussvorhang das Bildfenster vollständig freigegeben hat. Das Objekt wird somit belichtet vom Moment des Blitzes an bis zum Schlieben des Bildfensters am Ende der Verschlusszeit. Wird der Blitz hingegen auf den zweiten Verschlussvorhang synchronisiert, so zündet der Blitz erst kurz bevor der zweite Vorhang das Bildfenster wieder verschließt. Hierdurch wird das Motiv zunachst durch das vorhandene Licht und erst am Ende des Verschlussablaufes vom Blitzlicht belichtet, sodass die Leuchtpuren des Objektes hinter ihm erscheinen, was weitaus natürlicher wirkt.

Aufgrund der für diesen Effekt notwendigen längeren Verschlusszeit empfehlts sich der Einsatz eines Statives.

These Betriebsart ist an den Kameras EOS 700, 750 und 850 nicht verfügbar.
1. Stellen Sie die Kamera auf die gewünschte Betriebsart.

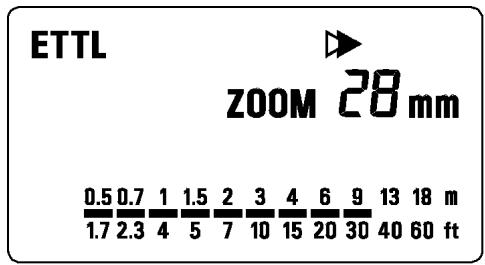

2. Drücken Sie die Taste + oder - , bis das Symbol auf dem LCD erscheint.
3. Stellen Sie Ihr Motiv scharf und losen aus, nachdem die Bereitschaftslampe aufleuchtet.
Die Synchronisation auf den ersten Verschlussvorhang ist eingestellt, wenn das Symbol nicht angezeigt wird.
Um die Synchronisation auf den zweiten Verschlussvorhang auszuschalten, schalten Sie das Symbol auf dem LCD durch Drucken der + oder - Taste aus.
These Funktion steht nicht zur Verfugung, wenn die Kamera auf Vollautomatik geschalteit ist.

FP-Kurzzeitblitzsynchronisation, nur an Kameras der Gruppe A

Wenn Sie mit einem gewöhnlichen Blitzgerät arbeiten, konnen Sie keine kürzere Verschlusszeit als die Synchronzeit der Kamera verwenden, da der Blitz in dem Moment gezündet werden muss, in dem das Bildfenster von den Verschlussvorhängen vollständig freilegegeben ist. Bei der Kurzzeitsynchronisation sendet das Gerät ununterbrochen Blitze, während der Verschluss ablauf. Hierdurch kann eine kürzere Verschlusszeit als die eigentliche Synchronzeit verwendet werden.

1. Wahlen Sie an der Kamera die Belichtungsfunktion ("Tv" und "M" ist verfügbar)
2. Wahlen Sie eine kürzere Verschlusszeit als die eigentliche Synchronzeit der Kamera.
3. Schalten Sie das Blitzgerät am Hauptschalter ein.
4. Wahlen Sie die Betriebsart mittels der MODE Taste. („E-TTL“ und „M“ ist verfügbar)

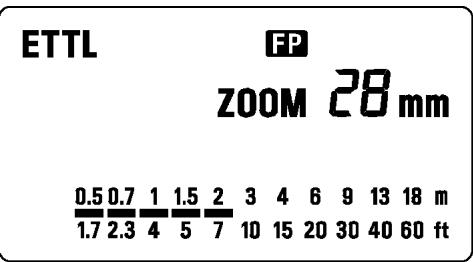

5. Drücken Sie die Taste + oder - , bis das Symbol FP auf dem LCD erscheint.
6. Stellen Sie das Objekt scharf
7. Prufen Sie, ob sich das Objekt innerhalb des auf dem LCD angezeigten Enttermungsbereiches befindet.
8. Vergewissern Sie sich des _H Symbols im Sicher der Kamera und loseen dann aus.
   Bei Verwendung der Kurzzeitsynchronisation verändert sich die Leitzahl des Blitzes in Abhängigkeit von der eingestallen Verschlusszeit. Die Blitzreichweite wird umso kürzer, je schneller die gewählte Verschlusszeit ist.itte beachten Sie die Tabelle 2.
   Die Einstellung einer längeren Verschlusszeit als die Synchronzeit der Kamera löscht die Kurzzeitsynchronisation. Das Blitzgerät schaltet in thisem Fall automatisch in den normalen E-TTL Betrieb. Um in den FP-Betrieb zurückzukehren, befolgen Sie die beschriebene Prozedur von Schritt Nr. 1 an.
   Es ist möglich, die Kurzzeitsynchronisation mit einer Belichtungskorrektur zu kombinieren.itte schlagen Sie hierzu in der Bedienungsanleitung Ihrer Kamera unter „Belichtungskorrektur" nach.
   FP erlischt, wenn die Kurzzeitsynchronisation gelöscht wird.

Blitzbelichtungsspeicherung (FE-Lock)

Die FE-Speicherung gestattet es Ihnen, die Blitzbelichtung prazise auf ein bestimtes Motivdetail abzustammen und zu speichern, bevor Sie Ihr Bild aufnahmen.

1. Wahlen Sie die Betriebsart an der Kamera (,P^ ,,T V^ ,,A V^ ,,M^ oder ,Dep")
2. Wahlen Sie am Blitz die Betriebsart E-TTL oder Kurzzeitsynchronisation und warten Sie das Aufleuchten der Bereitschaftslampe ab.
3. Stellen Sie auf das Objekt scharf
4. Richten Sie die Kamera mit dem mittleren AF-Messfeld auf das für die Blitzbelichtung relevante Detail und drücken sie die FEL-Taste.
   Das Blitzgerät sendet einen Vorblitz, anhand dessen es die notwendige Lichtmenge für das Erreichen der korrekten Belichtung errechnet und speichert.
   In der Sucheranzeige erscheint für 0,5 Sekunden „FEL“ und die korrekte Belichtung wird eingestellt.
   Wenn das Blitzsymbol blinken sollen, reicht die Blitzleistung für die korrekte Belichtigung nicht aus. Verkürzen Sie in thisem Fall den Aufnahmeabstand und wiederholen die obigen Schritte von Punkt 3 an.
5. Wahlen Sie den endgültigen Bildausschnitt und drücken Sie den Auslöser durch.
   Bei mehreren, aufeinanderfolgenden Aufnahmen muss die Prozedur jeweils wiederholt werden. Abhängig von dem verwendeten Kameramodell ergeben sich eine Unterschiede in der Verwendung der FE-Speicherung.itte schlagen Sie in der Bedienungsanleitung Ihrer Kamera Einzelheiten nach.

Einstelltlicht

Wenn der EF 500 Super an einer EOS 1V, -3, oder -30 verwendet wird, steht Ihnen ein Einstelllicht zur Verfügung, das es erlaubt, die Lichtwirkung und den Schattenverlauf vor der Aufnahme zu überprüfen. Wenn die Kamera auf diese Funktion eingestellt wird, zeigt das Blitz-LCD automatisch das MODEL Symbol.

Sie können die Blitzbelichtungskorrektur mit der normalen Belichtungskorrektur in ihren Blitzaufnahmen kombinierten, um die Hintergrundhelligkeit zu kontrollieren. Die Korrektur kann in dem Bereich von +/- 3 Stufen in 1/3 Schritten (bei einigen Kameramodellen in 1/2 Schritten) erfolgen.

These Funktion steht an den Modellen EOS 620, 650, 700, 850 und 1000 nicht zur Verfugung.

1. Drücken Sie die Wahltaste SEL und wahlen Sie
2. Drücken Sie die Tasten + oder - , um die gewünschte Blitzbelichtungskorrektur zu wahlen.
3. Nach dem erneuten Druck auf die Wahltaste stoppt das Blinken und die Anzeige erscheint permanent.
4. Stellen Sie Ihr Motiv scharf.
5. Vergewissern Sie sichitte, dass sich das Objekt innerhalb der auf dem LCD des EF 500 Super angezeigten Reichweite befindet.
6. Nachdem die Bereitschaftslampe Zündbereitschaft signalisiert, konnen Sie die Aufnahme machen.
   ETTL
   ZOOM 28mm

Um die Belichtungskorrektur zulöschen, beginnen Sieitte von Schritt 1 an und wahlen den Wert ± 0^ auf dem Display.

FB (Blitz-Belichtungsreihen) Nur Kameras der Gruppe A

Mittels der Blitz-Belichtungsreihe konnen Sie von einem Motiv unter Beibehaltung der Hintergrundbelichtung eine Streuung der Blitzbelichtung in 1/3 Stufen (eineige Modelle 12 ) um bis zu +/- 3 Blenden vornehmen.

1. Drücken Sie die Wahltaste SEL; F b beginnt zu blinken.
2. Drücken Sie die Tasten + oder - , um die gewünschte Belichtungsstreuung zu wahlen.
3. Nach dem erneuten Druck auf die Wahltaste SEL wird F b i angezeigt.
4. Stellen Sie Ihr Motiv scharf.
5. Vergewissern Sie sichitte, dass sich das Objekt innerhalb der auf dem LCD des EF 500 Super angezeigten Reichweite befindet.
6. Nachdem die Bereitschaftslampe Zündbereitschaft signalisiert konnen Sie die Aufnahme anfertigen.
7. Wiederholen Sie die Schritte 4 bis 6 für die weiteren Aufnahmen.
   Nach der dritten Aufnahme wird die Funktion automatisch beendet.
   ETTL
   ZOOM 2Bmm I /2 F b

Stroboskopbetrieb

Während der Verschluss geöffnet ist, sendet das Blitzgerät eine Serie von Blitzen aus. Hierdurch entsteht auf einem Bild eine Sequenz von Aufnahmen eines Motivs. Ein helles Motiv vor dunklem Hintergrund ist am effektivsten für diese Funktion. Die Blitzfrequenz kann zwischen 1 Hz und 199 Hz eingestellt werden. Bis zu 100 Blitze können kontinuierlich abgegeben werden. Die maximale Anzahl von Blitzen variiert in Abhängigkeit von der Leitzahl und der eingestillten Frequenz.itte beachten Sie die Tabelle 3.

These Funktion steht an den Modellen EOS 700, 750 und 850 nicht zur Verfugung.

1. Stellen Sie die Belichtungsfunktion der Kamera auf M und stellen Sie eine Blende ein.
2. Drücken Sie wiederholt die Betriebsartentaste MODE, bis die Stroboskopanzeige MULTI erscheint.
3. Drücken Sie die Wahltaste SEL, bis die Blitzfrequenzanzeige zu blinke beginnnt.
4. Drücken Sie die Taste + oder - , um den gewünschten Wert einzustellen.
5. Nach dem erneuten Druck auf die Wahltaste SEL beginnt die Angabe der Blitzleistung zu blinken.
6. Drücken Sie die Taste + oder - , um den gewünschten Wert einzustellen.
7. Nach dem erneuten Druck auf die Wahltaste SEL beginnt der Wert der Blitzzahl zu blinken.
   MULTI
   1/64

10

记 Hz

1. Drücken Sie die Taste + oder - , um die gewünschte Anzahl von Blitzen einzustellen.

2. Nach dem erneuten Druck auf die Wahltaste SEL stellt die Anzeige das Blinken ein.

3. Sobald die Bereitschaftslampe aufleuchtet, ist der Blitz einsatzbereit.

Achtung:itte wahlen Sie eine langere Verschlusszeit als:

Anzahl der eingestellten Blitze / Blitzfrequenz in Hz

Indirektes Blitzen

Bei Blitzaufnahmen in Innenräumen erscheint*häufig ein harter Schlagschatten hinter Ihr frem direkt angeblitzten Objekt. Wenn Sie den Blitzreflektor jedoch nach oben neigen und das Blitzlicht somit indirekt über eine Decke auf ihr Motiv fällt, erreichen Sie eine wesentlich weichere Ausleuchtung. Drücken Sie die Entriegelungstaste und neigen Sie den Blitzkopf in den gewünschten Winkel.

Vertical, aufwärts: 0,60,75 und 90^ abwärts: 0 und 7^

Horizontal, rechts: 0,60,75 und 90^ links: 0,60,75,90,120,150 und 180^

Wenn indirektes Blitzen gewählt wurde, erscheint das Neigesymbol auf dem LCD.

Das Motiv wird in die Farbe der reflektierenden Oberfläche getaucht.

Wahlen Sie deshalbitte eine weise Oberflache fur das indirekte

Blitzen. Abhängig von der reflektierenden Oberfläche, der Motiv-Entfernung und anderen Faktoren kann sich die effektive Distanz für die TTL-Automatik verändern. Deshalb vergewissem Sie sichitte immer der Blitzkontrollanzeige (E-TTL oder TTL-Anzeige auf dem LCD) nach dem Auslösen.

Nahaufnahmen

Der Blitzkopf kann für Nahaufnahmen um 7^ nach unter genieigt werden. Die effektive Ausleuchting ist in this dem Fall nur fur Motive in einem Abstand zwischen 0,5 und 2 Metern gegeben. Wenn der Blitzkopf um 7^ nach unter genieigt ist, blinkt das Neigesymbol .

Kabelloses Blitzen

Durch den Einsatz der kabellosen Blitzauslösung haben Sie die Möglichkeit, in ihren Bildern durch die Lichtführung einen räumlichen Eindruck zu vermitteln, oder ihren eine besonderes natürliche Lichtstimmung durch den gezielen Schattenverlauf in Abhängigkeit der Blitzgeräteposition zu verliehen. Hierzu bedarf es keiner Kabelverbindung zwischen Kamera und Blitzgerät, da die Kommunikation zwischen beiden Geräten mittels des Blitzlichtes vorgenommen wird. In dieser Betriebsart ermittelt die Kamera die korrekte Belichtung automatisch.

Die Kameras der Gruppe B konnen lediglich in den Betriebsarten „Manuelles Kabelloses-Blitzen“ und „Drahtloses Stroboskop-Blitzen“ verwendet werden. An den Modellen EOS 750 und 850 stehen die Funktion „Kabelloses Blitzen“ nicht zur Verfügung.
In dieser Bedienungsanleitung wird das Blitzgerät, welches mit der Kamera verbunden ist, als „Master" bezeichnet und das entsprechend platzierte fernausgelöste Gerät als „Slave".
Wenn der „Slave“ an der gewünschten Stelle platziert werden soll, leistet ein Blitzgeräteständer, der auch über ein Stativgewinde verfügt, gute Dienste.
Wenn Sie den „Slave“ an der gewünschten Stelle platzieren, achten Sie daraufuf, dass er im Bild nicht zu setzen ist.
Bitte platzieren Sie den „Slave" in einem Abstand zwischen 0,5m und 5m zum Motiv und die Kamera zwischen 1m bis 5m zum Motiv.

Vorbereitung für das kabellose Blitzen

Kanalwahl

Für den Fall, dass andere Personen in ihrer Höhe die kabellose Blitzauslösung nutzen und ihr eigenes Gerät auf diese Blitze reagieren sollen, stellen Sieitte an Ihr Gerät einen anderen Kanal als die anderen Fotografen ein.

Kanaleinstellung am „Master“-Gerät

1. Drücken Sie die Betriebsartentaste MODE und wahlen Sie das Symbol.
2. Drücken Sie mehrmals die Wahltaste SEL, bis die Kanalwahlanzeige blinkt.
3. Drücken Sie + oder - , um den Kanal (C1 - C4) einzustellen.
4. Drücken Sie mehrmals die Wahltaste [SEL], bis das Blinken endet.

Kanaleinstellung am „Slave“-Gerät

1. Drücken Sie die Betriebsartentaste MODE und wahlen Sie das E-TTL/4-3/5 Symbol.
2. Drücken Sie mehrmals die Wahltaste [SEL], bis die Kanalwahlanzeige blinkt.
3. Drücken Sie + oder - , um den gleichen Kanal (C1 - C4) wie am „Master" einzustellen.
4. Drücken Sie mehrmals die Wahltaste SEL, bis das Blinken endet.

Sollten „Master" und „Slave" auf entsprechliche Kanäle eingestellt sein, wird der „Slave" nicht ausgelöst.

Slave Identification ID Einstellung

Wenn Sie mehrere „Slave“ Geräte einsetzen, kann eine Slave Identifikation (ID) eingestellt werden, sodass der Hauptblitz die „Slave“-Geräte unterinander untersenden kann.

1. Drücken Sie die Betriebsartentaste MODE und wahlen Sie das E-TTL/5-3/5 Symbol.
2. Drücken Sie mehrmals die Wahltaste [SEL], bis die ID Anzeige blinkt.
3. Drücken Sie + oder - , um die ID Nummer (1,2 oder3) einzustellen.
4. Drücken Sie die Wahltaste [SEL], damit das Blinken endet.
   Falls Sie alle „Slave“ Geräte gleichzeitig blitzen halten möchten, ist diese Einstellung nicht notwendig.

Master Blitz AN/AUS Einstellung

Sie konnen den „Master“ Blitz AN oder AUS schalten.

Master Blitz Einstellung AN

1. Drücken Sie die Betriebsartentaste MODE und wahlen Sie das Symbol.
2. Drucken Sie + oder -, um das Blitzsymbol einzustellen.

Master Blitz Einstellung AUS

1. Drücken Sie die Betriebsartentaste MODE und wahlen Sie das Symbol.
2. Drücken Sie + oder -, um das Symbol einzustellen.

Kabellose E-TTL Automatik (nur mit Kameras der Gruppe A)

In der kabellosen E-TTL Automatik ermittelt die Kamera automatisch die korrekte Belichtung.

Kabellose E-TTL Automatik mit Blitzerkennung AUS

Wenn die Blitzerkennung nicht gewünscht ist, ist die ID Einstellung des „Slave“ nicht notwendig. Es kann sowohl 1, 2 oder 3 eingestellt sein. Alle „Slave“ Geräte blitzen gleichzeitig und die E-TTL Blitzautomatik kontrolliert die Gesamtblitzmenge automatisch, um die korrekte Blitzbelichtung zu gewährleisten.

Master Blitzgerät EIN + Slave Blitzgerät(e)

Bitte stellen Sie den „Master“ ein wie folgt:
1. Drucken Sie die Betriebsartentaste MODE und wahlen Sie das E-TTL Symbol.
2. Drücken Sie + oder -, um die Anzeige einzustellen.
3. Drücken Sie mehrmals die Wahltaste SEL und vergewissern Sie sich, dass das Blitzverhältnis auf f/ I: I eingestellt ist.
Wenn das Blitzverhältnis als 2 oder 23 angezeigt wird, lessen Sieitte unter der Rubrik „Kabellose E-TTL Blitzautomatik mit Blitzbelichtungsverhältnis EIN (zwei „Slave“ Geräte) oder (drei „Slave“ Geräte)" nach und stellen Sie das Blitzverhältnis auf r/1.
4. Platzieren Sie das „Slave“ Gerät an der gewünschten Position.
5. Vergewissern Sie sich, dass beiden Geräte aufgeladen und blitzbereit sind.
Am „Master“ Gerät leuchtet die Blitzbereitschaftslampe und beim „Slave“ Gerät blinkt der AF-Hilfsilluminator.
6. Stellen Sie auf das Objekt scharf und losen Sie aus.

*ritte stellen Sie den „Master“ ein wie folgt:

1. Befolgen Sie die Schritte unter Master Blitzgerät EIN + Slave Blitzgerät(e) und stellen Sie das folgende Icon ein.

1. Platzieren Sie das „Slave" Gerät an der gewünschten Position.
2. Vergewissern Sie sich, dass beiden Geräte aufgeladen und blitzbereit sind.
3. Stellen Sie auf das Objekt scharf und losen Sie aus.

Slave ID, Kabellose E-TTL Blitzautomatik mit Blitz-Belichtungs-Verhältnis (2 „,Slave“ Geräte)

Die kabellose E-TTL Blitzautomatik, die hier als Beispiel beschreiben wird, besteht aus einem „Master" Gerät an der Kamera, auf „Master" Blitzgerät AUS geschaltet, und 2 „Slave" Geräten. Wenn Sie das Blitz-Belichtungsverhältnis einstellen, kontrolliert die E-TTL Blitzautomatik die Gesamtlichtmenge entsprechend der eingestillten Verhältnisse, um die korrekte Belichtung zu erzielen.

These Funktion steht nur an der EOS 1V und EOS 3 zur Verfugung.
Das Blitz-Belichtungsverhältnis kann eingestellt werden zwischen 8:1 1:1 1:8
Bitte stellen sie die „Slave“ ID 1 und 2 an dem jeweiligen „Slave“ Gerät ein. Set the Master unit as follow. Stellen Sie das „Master“ Gerät wie folgt ein:
1.itte stellen Sie den „Master“ auf Blitzen AUS.
2. Drücken Sie die Betriebsartentaste MODE und wahlen Sie das E-TTL/5-4 Symbol.
3. Drücken Sie mehrmals die Wahltaste SEL, bis die Verhältnisanzeige blinkt.
4. Drücken Sie + oder -, um die Anzeige zu wahlen. (blinkt)
5. Drücken Sie die Wahltaste [SEL], sodass der Verhältniswert blinkt.
6. Drücken Sie + oder - , um das Blitzverhältnis einzustellen.
7. Drücken Sie die Wahltaste SEL, sodass das Verhältnis angezeigt wird.
8. Platzieren Sie das „Slave“ Gerät an der gewünschten Position.
9. Vergewissern Sie sich, dass beiden Geräte aufgeladen und blitzbereit sind.

1. Stellen Sie auf das Objekt scharf und losen Sie aus.

Wenn Sie das Blitzverhältnisändern möchen, verfahren Sie von Schritt 3 an.
Wenn Sie die Einstellungen löschen wollen, stellen Sie das Blitzverhältnis auf r / i (entspruchend Schritt 4).

Slave ID, Kabellose E-TTL Blitzautomatik mit Blitz-Belichtungs-Verhältnis (3 „Slave“ Geräte)

Das nachfolgend beschriebene E-TTL Blitzautomatik-Verfahrens gilt für ein „Master" Gerät in Verbindung mit 3 „Slave" Geräten. Diese Verfahrens stellt die beiden Blitzbelichtungsverhältnisse und die Blitzbelichtungskorrektur für das andere „Slave" Gerät ein.

These Funktion steht nur an der EOS 1V und EOS 3 zur Verfugung.
Stellen Sieitte die Slave ID auf 1,2 und 3 fur die jeweiligen Geräte.

Stellen Sie das „Master“ Gerät ein wie folgt:

1.itte stellen Sie den „Master" auf Blitzen AUS.

1. Drucken Sie die Betriebsartentaste MODE und wahlen Sie das E-TTL/ Symbol.

2. Drücken Sie mehrmals die Wahltaste SEL, bis die Verhältnisanzeige blinkt.

3. Drücken Sie + oder -, um die Anzeige 23 zu wahlen. (blinkt)

4. Drücken Sie die Wahltaste [SEL], sodass der Verhältniswert blinkt.

5. Drücken Sie + oder -, um das Blitzverhältnis einzustellen.

6. Drücken Sie die Wahltaste [SEL], sodass die Blitzbelichtungskorrektur blinkt.

7. Drücken Sie | + | oder |-| , um den Korrekturfaktor einzustellen.

8. Drücken Sie die Wahltaste SEL, sodass eine Anzeige erscheint.

9. Platzieren Sie das „Slave" Gerät an der gewünschten Position.

10. Vergewissern Sie sich, dass beiden Geräte aufgeladen und blitzbereit sind.

11. Stellen Sie auf das Objekt scharf und losen Sie aus.

Wenn Sie das Blitzverhältnisändern möchten, verfahrens Sie von Schritt 3 an.
Wenn Sie die Einstellungen löschen wollen, stellen Sie das Blitzverhältnis auf r/1: (entspruchend Schritt 4).

Kabellose Kurzzeitsynchronisation (FP)

1. Stellen wahlen Sie die Funktion kabelloses Blitzen (entspruchend Seite 10)
2. Drücken Sie + oder - und stellen Sie 5/FP (Master Berät Blitz AN) oder 3/FP (Master Gerät Blitz AUS) ein.
3. Das Verfahren für das Einstellen der kabellosen Kurzzeitsynchronisation erfolgt analog zu dem Einstellen der normalen Kurzzeitsynchronisation.
   Esist nicht notwendig,Einstellungen an dem „Slave"Gerat vorzunehmen.

Kabellose Blitzbelichtungskorrektur

1. Stellen Sieitte die Funktion kabelloses Blitzen ein.
2. Drücken Sie die Wahltaste SEL, sodass das Symbol blinkt.
3. Drücken Sie + oder - , um den Blitzbelichtungskorrekturfaktor einzustellen.
4. Drücken Sie mehrmals die Wahltaste SEL, bis die Blitzbelichtungskorrektur-anzeige erscheint.
5. Das Verfahren für das Einstellen der kabellosen BlitzbelichtungskorrekturGLEicht dem Einstellen der normalen Blitzbelichtungskorrektur.
   Esistnichtnotwendig,Einstellungenan dem „Slave“Geratvorzunehmen.
   Sie können die Blitzbelichtungskorrektur jedoch auch individuell an jedem „Slave“ Gerät einstellen.

Kabellose Blitzbelichtungsspeicherung (FE-Lock)

1. Als erstes stellen Sieitte die Betriebsart kabelloses Blitzen ein.
2. Stellen Sie Ihr Motiv scharf und drücken Sie die Blitzbelichtungsspeicherungs-taste an der Kamera (FEL)
3. Das Verfahren für das Einstellen der kabellosen Blitzbelichtungsspeicherung gleicht dem Einstellen der normalen Blitzbelichtungsspeicherung.
   Esist nicht notwendig,Einstellungen an den „Slave“ Geräten zu verändern.

Kabellose Blitzbelichtungsreihenautomatik (FB)

1. Als erstes stellen Sieitte die Betriebsart kabelloses Blitzen ein.
2. Drucken Sie mehrmals die Wahltaste [SEL], bis das Fb Symbol blinkt.
3. Drücken Sie | + | oder | - | , um den Blitzbelichtungskorrekturfaktor einzustellen.
4. Drücken Sie die Wahltaste [SEL], sodass eine Anzeige erscheint.
5. Das Verfahren für das Einstellen der kabellosen BlitzbelichtungsreihenautomatikGLEICH dem Einstellen der normalen Blitzbelichtungsreihenautomatik.
   Esistnichtnotwendig,Einstellungen an den „Slave“Geräten zu verändern.

Wechseln der kabellosen Blitzbetriebsart

Bitte halten Sie die folgende Einstellungen vor:

1. Drücken Sie die Betriebsartentaste MODE und wahlen Sie das E-TTL/ Symbol.
2. Drücken und halten Sie die Wahltaste SEL für mehr als 2 Sekunden, bis die Betriebsartentaste blinkt.
3. Drucken Sie die Betriebsartentaste MODE und wahlen Sie die E-TTL, M, MULTI Betriebsart.
4. Drücken Sie die Wahltaste SEL, sodass die Betriebsartenanzeige erscheint.

Sie können die Blitzleistung des „Slave“ Gerätes manuell durch das „Master“ Gerät steuern. Die Blitzleistung der „Slave“ Geräte unterinander kann gleich oder verschiedene sein. Um die korrekte Blitzbelichtung festzulegen, benutzen Sie einen Handblitzbelichtungsmesser.

Kabeloses manuelles Blitzen mit gleicher Blitzleistung

Bitte stellen Sie das „Master“ Gerät wie im folgenden beschreiben ein:

1. Folgen Sie der Anleitung unter Wechseln der kabellosen Blitzbetriebsart und stellen Sie das M/4-3 Symbol ein.
2. Drucken Sie mehrmals die Wahltaste , bis die Anzeige für die Blitzleistung blinkt.
3. Drücken Sie + oder - , um die Blitzleistung einzustellen.
4. Drücken Sie mehrmals die Wahltaste SEL, bis die Blitzleistung dauerhaft angezeigt wird.
   Wenn sich das „Master“ Gerät in der Funktion AN befindet, wird es selbst ebenfalls mit der eingestillten Leistung abblitzen.

Kabeloses manuelles Blitzen mit entsprechlicher Blitzleistung

Sie können entsprechiche Blitzleistungen für jeder „Slave“ Gerät einstellen. (Folgend hierzu die Anleitung für 3 „Slave“ Geräte).itte stellen Sie das „Master“ Gerät folgendermaßen ein:

1. Folgen Sie der Anleitung unter Wechseln der kabellosen Blitzbetriebsart und stellen Sie das M/4-4 Symbol ein.
2. Drucken Sie mehrmals die Wahltaste SEL, bis das Symbol blinkt.
3. Drücken Sie + oder - und wahlen Sie die Einstellung 23 (blinkt).
4. Drucken Sie die Wahltaste SEL sodass die Blitzleistung angezeigt wird und blinkt.
5. Drücken Sie + oder - , um die Blitzleistung einzustellen.
6. Drücken Sie die Wahltaste SEL, sodass die Blitzleistung angezeigt wird und 2 blinkt.
7. Drücken Sie + oder -, um die Blitzleistung einzustellen.
8. Drücken Sie die Wahltaste SEL, sodass die Blitzleistung angezeigt wird und 3 blinkt.
9. Drücken Sie + oder - , um die Blitzleistung einzustellen.
10. Drucken Sie die Wahltaste SEL, um das Blinken der Anzeige zu beenden.
    Sollten Sie lediglich 2 „Slave“ Geräte einsetzen, wahren Sie die be bei Schritt 3 (Schritt 8 und 9 werden übergangen)

Kabelloser Stroboskopbetrieb

Bitte stellen Sie das „Master“ Gerät folgendermaßen ein:
1. Folgen Sie der Anleitung unter Wechseln der kabellosen Blitzbetriebsart und wahlen Sie die Anzeige MULTI/
2. Drücken Sie die Wahltaste [SEL], sodass die Blitzfrequenzanzeige blinkt.
3. Drücken Sie + oder - , um die Blitzfrequenz einzustellen.
4. Drücken Sie die Wahltaste SEL, sodass die Anzeige der Blitzleistung blinkt.
5. Drücken Sie + oder - , um die Blitzleistung einzustellen.
6. Drucken Sie die Wahltaste SEL, sodass der Wert der Blitzzahl blinkt.
7. Drücken Sie + oder -, um die Anzahl der Blitze einzustellen.
8. Drucken Sie die Wahltaste [SEL], um das Blinken der Anzeige zu beenden.
Die Blitzfrequenz und Blitzzahl ist für alle „Slave“ Geräte die gleiche.

,Slave“ Gerät

Wenn Sie die Auswahl über die Betriebsartentaste MODE vornehmen, vergewissern Sie sichitte, dass die Betriebsartenanzeige (E-TTL, M, MULTI) nicht angezeigt wird.

Selbst wenn der EF-500 Super nicht an der Kamera angesetzt ist, kann er durch den eingebauten Blitz der Kamera oder ein anderes Blitzgerät ausgelöst werden.

1. Verbinden sie das Blitzgerät mit dem Kameragehäuse.
2. Stellen Sie die Kamera auf die gewünschte Belichtungsautomatik. Falls Sie A oder M wahlen, stellen Sieitte auch die gewünschte Blende ein.
3. Schalten Sie das Blitzgerät ein. Anschließlich drucken Sie den Kameraauslöser halb durch.
   Nun wird der Blendenwert und die Filmempfindlichkeit automatisch an das Blitzgerät übertragen.
4. Entfernen Sie das Blitzgerät von der Kamera.

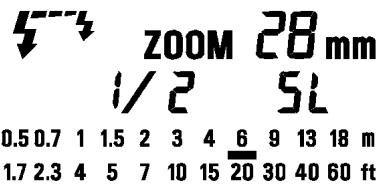

5. Drücken Sie die Betriebsartentaste MODE und wahlen Sie die 12 /SL (Slave) Betriebsart.
6. Drücken Sie mehrmals die Wahltaste [SEL], bis die Anzeige der Blitzleistung blinkt.
7. Drücken Sie + oder - um die Blitzleistung einzustellen.
   Legen Sie die korrekte Blitzbelichtung durch übereinstimmendes Einstellen der Enternungsanzeige auf dem Display mit der tatsächlichen Entfernung zwischen „Slave" Gerät und Motiv fest. Soltte sich die tatsächliche Entfernung außerhalb der Blitzreichweite befinden, wahren Sieitte eine größere Blendenöffnung.
   Sie können Filmempfindlichkeit und Blendenwert, falls gewünscht, auch am Blitz manuell einstellen.
   0.5 0.7 1 1.5 2 3 4 6 9 13 18 m
   1.7 2.3 4 5 7 10 15 20 30 40 60 ft

a. Für die Filmempfindlichkeit ... drücken Sie MODE und wahlen Sie ISO, drücken Sie danach SEL, sodass die Anzeige blinkt. Drücken Sie + oder -, um die gewünschte Filmempfindlichkeit einzustellen und drücken Sie danach die SEL Taste noch einmal.
b. Für den Blendenwert ... Wenn das Blitzgerät auf Slave Betriebsart liegt, drücken Sie die SEL Taste, sodass die Blendenanzeige blinkt und drücken Sie + oder - , um den gewünschten Wert einzustellen. Drücken Sie danach noch einmal die SEL Taste.Press the SEL button several times to make the display stop blinking.
8. Drucken Sie mehrmals die Wahltaste [SEL], sodass die Anzeige dauerhaft erscheint.
9. Platzieren Sie den Blitz an der gewünschten Position und achten Sie darauf, dass er nicht auf dem Bild zu setzen ist.
10. Nachdem Sie sich vergewissert haben, dass alle Blitzgeräte aufgeladen und blitzbereit sind, betätigten Sie den Auslöser und nehmen das Bild auf.
Wenn der EF-500 Super voll aufgeladen ist, beginnt das AF-Hilfslicht zu blinken.
Der EF-500 Super wird nicht ausliesen, wenn er an der Kamera angeschlossen ist, während er sich im Slave Betrieb befindet.
Sofern Sie ein Canon Original Blitzgerät mit E-TTL Funktion an ihrer Kamera benutzen sollenen und einen EF-500 Super als „Slave“ Gerät einsetzen, benutzen Sieitte nicht die E-TTL Funktion, da der Messblitz das „Slave“ Gerät vorzeitig auslösen konnte.

Kabellose Zündung bestimmter „Slave“ Geräte

Falls Sie 2 oder mehr EF-500 Super Blitzgeräte einsetzen, können Sie durch den Einsatz der Kanalwahl bestimmen, welche Geräte gleichzeitig blitzen sollen. In dieser Betriebsart wird ein Gerät als Slave Controller und die anderen werden als blitzungende „Slave“ Geräte eingesetzt.

Einstellung der blitzensenden Geräte

1. Verbinden Sie das blitzende Gerät mit dem Kameragehäuse.
2. Stellen Sie die Belichtungsfunktion der Kamera auf TV oder M.
   Stellen Sie die Verschlusszeit auf 1/30s oder länger. Der Slave Controller sendet das entsprechende Signal, bevor die anderen Blitze auslösen. Wenn Sie daher den Verschluss auf eine kürzere Zeit als eine 1/30s einstellen, sind die blitzenden Geräte nicht synchronisiert.
3. Schalten Sie das Blitzgerät ein und drücken Sie den Auslöser halb durch.
   Nun werden Filmempfindlichkeit und Blendenwert automatisch an das Blitzgerät übertragen.
4. Entfernen Sie das Blitzgerät von der Kamera.
5. Drücken Sie die Betriebsartentaste MODE und wahlen Sie die 12 /SL (Slave) Betriebsart.
6. Drucken Sie die Wahltaste , sodass die Anzeige der Kanalwahl blinkt.

1. Drücken Sie + oder - , um den Kanal einzustellen. (C1 oder C2)
2. Drücken Sie die Wahltaste [SEL], sodass die Anzeige der Blitzleistung blinkt.
3. Drücken Sie + oder - , um die Blitzleistung einzustellen.
   Legen Sie die korrekte Blitzbelichtung durch übereinstimmendes Einstellen der Enternungsanzeige auf dem Display mit der tatsächlichen Entfernung zwischen „Slave“ Gerät und Motiv fest. Sollte sich die tatsächliche Entfernung außerhalb der Blitzreichweite befinden, wahren Sieitte eine größere Blendenöffnung.
4. Drücken Sie mehrmals die Wahltaste , sodass die Anzeige dauerhaft erscheint.
5. Platzieren Sie den Blitz an der gewünschten Position und achten Sie darauf, dass er nicht auf dem Bild zu sein ist.

Einstellung des Slave Controllers

1. Verbinden Sie den Slave Controller mit dem Kameragehäuse.
2. Drücken Sie die Betriebsartentaste MODE und wahlen Sie die 5^-3 / 5L (Slave) Betriebsart.
3. Drucken Sie die Wahltaste SEL, sodass die Anzeige der Kanalwahl blinkt.
4. Drücken Sie + oder - , und stellen Sie den gleichen Kanal ein wie an der blitzenden Einheit.
5. Drücken Sie die Wahltaste SEL, sodass die Anzeige der Blitzleistung blinkt.
6. Drucken Sie + um das Symbol einzustellen.
7. Drucken Sie die Wahltaste SEL, um das Blinken der Anzeige zu beenden.
8. Nachdem Sie sich vergewissert haben, dass alle Blitzgeräte aufgeladen und blitzbereit sind, betätigten Sie den Auslöser und nehmen das Bild auf.
   ZOOM 28mm [t15i

Wenn der EF-500 Super voll aufgeladen ist, beginnt das AF-Hilfslicht zu blinken.
Sie können den Blendenwert nicht durch die SEL Taste einstellen, sofern das [t] Symbol bei der Blitzleistung gewählt wurde.
Die Slave Controller Einheit kontrolliert ausschließlich die blitzenden Geräte.

Technische Daten

Type	Systemblitzgerät, Aufsteck-Type, seriennägige TTL-Messung, mit Auto-Zoomreflektor
Leitzahl	50 (ISO 100/m, 105mm Blitzkopfeinstellung)
Energieversorgung	4 AA Type Alkaline Batterien oder4 AA Type Ni-Cd Akkus oder4 AA Type Ni-MH Nickel-Metall Hybrid Akkus
Aufladezeit	ca. 6,0 s mit Alkaline Batterienca. 4,0 s mit Ni-Cd oder Ni-MH Akkus
Blitzanzahl	ca. 220 mit Alkaline Batterienca. 100 mit Ni-Cd oder Ni-MH Akkus
Blitzdauer	ca. 1/700 s bei voller Leistung
Ausleuchtwinkel	28mm~105mm motorgesteuert17mm mit eingebauter Weitwinkelstreuscheibe
Automatische Abschaltung	Vorhanden
Farbtemperatur	Abgestimmt für Tageslichtfilme
Gewicht	335 Gramm
Abmessungen	77mm (B) x 139mm (H) x 117mm (T)

FRANÇAIS

KAMERAMODELLER OG FUNKTIONER

1/1 (volledig) tot 1/128.

Stel de flitser als volgt in:

Technische gegevens:

Die CE-Kennzeichnung ist eine Konformitätserklung des Herstellers, die dokumentiert, daß das betreffende Produkt die Anforderungen von EG-Richtlinien einhalt.

FRANÇAIS

SIGMA (Deutschland) GmbH

Carl-Zeiss-Str. 10/2, D-63322 Rödermark, F.R.GERMANY
