GEBRUIKSAANWIJZING SCRUBTEC 661 NILFISK

De nummers:tussen haakjes verwijzenaar de onderdelen die worden weergegeven in het hoofdstuk Beschrijving van de machine.

DOEL EN INHOUD VAN DEZE HANDLEIDING

Deze handleiding heet tot doel de bediener te voorzien van alle informatie die nodig is om deze machine op de juiste en veiligste manier te gebruiken. Er staat informatie in over technische aspecten, de veiligheid de werkig, het stoppen, het onderhoud, de verwangingsonderdelen en de verwijdering van de machine.

De bedieren en bevoegde monteurs die met deze machine werkken, moeten de instructies in deze handleiding zorgvuldig lezen, voordat ze met de machine aan het werk gaan. Neem bij twijfel over de juiste interpretatie van de instructies contact op met Nilfisk Alto voor meer uittleg.

BETREFFENDE PERSONEN

Deze handleiding is bestemd voor de bediener van de machine en de technici die verantwoordelijk zijn voor het onderhoud van de machine.

De bedierenogenen handelingen uitvoeren die alleen door bevoegde monteurs uitgevoerdogen worden. Nilfisk Alto is nicht verantwoordelijk voor schade die is ontstaan uit het negeren van dit verbod.

OPBERGEN VAN DE HANDLEIDING

De instructiehandleiding moet in een geschikte envelop bij de machine worden bewaard. Er mooten geen vloeistoffen of andere materialen bij komen zodate de handleiding goed leesbaar blijft.

CONFORMITEITSVERKLARING

De conformiteitsverklaring die bij de machine worden geleverd is een verklaring dat de machine voldoet aan de geldende wetgeving.

OPMERKING

Twee kopieën van de oorspronkelijke verklaring van overeenstemming�n verstrekt samen met de machinedocumentatie.

IDENTIFICATIEGEGEVENS

Het serienummer en model van de machine staan op hetplaatje (34).

Het productiejaar van de machine wordt in de conformiteitsverklaring aangegeven. Het productiejaar kan ook worden afgeleid uit de eerste twee cijfers van het serienummer van de machine.

Deze informatatie is nodig als u verwangingsonderdelen voor de machine bestelt. Gebruik de onderstaande ruimte om de identificatiegegevens van de machine op te schrijven.

Model MACHINE

Serienummer MACHINE

ANDERE GEBRUIKERSHANDLEIDINGEN

• Handleiding van de elektronische acculader, indien aanwezig; worden beschouwd als integraal onderdeel van deze handleiding Daarnaast zijn de volgende handleidingen leverbaar:
• Werkplaatshandelieiding (te raadplegen bij de servicecentra van Niifisk Alto)
• Catalogus met verwangingsonderdelen (behoort tot de uitrusting van de machine)

VERVANGINGSONDERDELEN EN ONDERHOUD

Als er onderhouds- of herstelwerkzaamheden aan de machine nodig+zijn, moet u deze door bevoegt personeel of bij servicecentra van Nilfisk Alto latent uitvoeren. Er mogen alleen originele verrangingsonderdelen en accessoires worden gebruikt.

Als u hulp nodig heeft of verwangingsonderdelen en accessoires wilt bestellen, neem dan contact op met Nilfisk Alto en geef waar bij aktijd het model en het serienummer op.

MODIFICATIES EN VERBETERINGEN

Nilfisk Alto streeft waar een constante perfectie van de eigen producten en we behouden ons hetrecht voor modificaties en aanpassingen aan te brengen waar wij die nodig achten. U bent nicht verplicht deze modificaties of verbeteringen door te voeren op een erder aangeschafte machine.

Eventuele aanpassingen en/of toevoegingen van accessoires要去en expliciert worden goedgekeurd en uitgevoerd door Nilfisk Alto.

BEDRIJFSCAPACITEIT

Deze schrobmachines zijn ontwikkeld en gebouwd voor het reinigen (wassen en drogen) van gladde en solide vloeren in openbare en bedrijfsruimten onder veilige omstandigheden en要去en door een bevoegde bediener worden gebruikt.

Deze schrobmachines zichniet geschikt voor het reinigen van kleden of tapijt.

ALGEMENE OPMERKINGEN

Alle verwijzingen aan voorwaarts en achterwaarts, vór en acheer, rechts en links in deze handleiding zichn vanuit de bediener in zich rijpositie met de handen op het stuur (2) bekeken.

VERPAKKING VERWIJDEREN/AFLEVERING

Volg bij het verwijderen van de verpakking de instructies op de verpakking zorgvuldig op.

Controleer bij aflevering van de machine zorgvuldig of de verpakking en de machine Niet zich beschadigd tijdens het transport. Als u beschadigingen heeft aangetroffen, bewaart u de verpakking dan zoals u deze van de transporteur heeft ontvangen. Neem onmiddelijk contact op met de transporteur om een verzoek tot schadevergoeding in te vullen.

Controer of de uitrusting van de machine overeenkomt met de volgende lijst:

1. Technische documentation:

2. Bedienershandleiding van de schrobmachine

3. Handleiding van de elektronische acculader (indien aanwezig)

4. Catalogus met verrangingsonderdelen van de schrobmachine

5. 1 stekker voor de acculader (voor machines zonder acculader)

6. 2 smeltzekeringen

VEILIGHEID

De volgende symbolen worden gebruikt om möglichk gevaarlijke situatives aan te gehen. Lees deze informatatie altijd aandachtig door en neem de nodige voorzorgsmaatregelen om personen en voorwerpen te beschermen.

Samenwerking met de bediener is van essentieel belang om ongelukken te voorkomen. Geen enkelpreventieplan ter voorkoming van ongevallen is efectief zonder de volledige medewerking van de persoon die direct verantwoordelijk is voor de werking van de machine. De meeste ongevallen die zich binnen een bedrijf, op de werkvoer of op locatie voordoen, worden veroorzaakt door het Niet naleven van enkele elementaire veiligheidsmaatregelen. Een oplettende en voorzichtigte bediener is de Beste garantie gegen ongevallen en is het meest effectief in elk preventieplan.

GEBRUIKTE SYMBOLEN

GEVAAR!

Dit symbol geeft een gevaar met möglichd dodelijk afloop voor de bediener aan.

LET OPI!

Dit symbolism geeft een möglichelijk risico op letsel voor Personen of schade aan voorwerpen aan.

WAARSCHUWING!

Dit symbolism geeft een waarschuwing of opmerking aan over de werking van de sleutel of de gebruiksfuncties.

Lees de blokken tekst die met dit symbol়n gemarkeerd zorgvuldig door.

OPMERKING

Dit symbolism geeft een opmerking aan over de werkig van de sleutel of van de gebruiksfuncties.

ADVIES

Dit geeft aan dat de bedienershandleiding moet worden geraadpleegd voordat er een handeling worden uitgevoerd.

ALGEMENE INSTRUCTIES

Hierna volgen waarschuwingen en specifieke aandachtspunten om möglichke schade aan de machine of letsel bij Personen te voorkomen.

GEVAAR!

• Als er reinigings- of onderhoudswerkzaamheden moeten worden uitgevoerd, onderdelen moeten worden verrangen of functies moeten worden omgezet, dan要去 de stekker van de accu eerst worden losgekoppeld en要去 de contactsleutel worden verwijderd.
• Deze machine mag alleen worden gebruikt door personen die op de juiste manier zich geinstrueerd over het gebruik ervan. De machine mag Niet worden gebruikt door kinderen of mensen met een handicap.
  Zorg dat er geen vonden, vlammen of brandende materielen bij de accu in de buurt kuren komen. Bij normala gebruik van de machine kuren er explosieve gassen vrij komen.
• Wanner u in de buurt van elektrische onderdelen werkt, verwijder dan al uw sieraden.
• Werk nooit onder een omhoog gebrachte machine als deze nicht voldoende worden ondersteund door verilgheidssteunen.
• Gebruik deze machine Niet in ruimten waar schadelijke, gevaarlijke, ontvlambare en/of explosieve stoffen, vloeistoffen of dampen aanwezig়: deze machine is Niet geschikt voor het verzamelen van schadelijke stof.
• Bij het opladen van de accu's kan het bijzonder explosieve waterstofgas vrijkomen. Houd de tanks geopend als de accu worden opgeladen en voer de handelingen alleen uit in een goed geventileerde ruimte en uit de buurt van open vuur.

LET OP!

Lees voordat u onderhouds- of reparatiewerkzaamheden aan de machineuitvoert alle instructies zorgvuldig door.
- Voordat u de acculader gebruikt, moet u controlleren of de freiuentie en de spanning op het typeplaatje van de machine overeenkomen met de spanning van het stroomnet.
- Gebruik de kabel van de acculader Niet om de machine te trekken of te vervoeren en gebruik de kabel Niet als handgreep. Zorg dat de kabel van de acculader Niet klem kan komen te zitten in een deur en trek de kabel Niet over scherpe oppervlakken of randen. Rijd Niet met de machine over de kabel van de acculader.
- Houd de kabel van de acculader uit de buurt van warme oppervlakken.
- Gebruik de machine nicht als de kabel van de acculader en de stekker beschadigd zijn. Als de machine Niet correct fonctioneert, beschadigd is, buiten heeft gestaan of in het water is geallen,要去 u de machine maar een servicecentrum brengen.
- Laat de machine nicht onbemand en aangesloten op het stroomnet staan om het risico van branden, elektrische schokken of letsel te verminderen. Ontkoppel voordat u onderhoudswerkzaamhedenuitvoert de kabel van de acculader van het stroomnet.
- Tijdens het opladen van de accu's mag er nicht gerookit worden.
- Laat de machine nicht als spellegood gebruiken. Let bijzonder goed op wonneer u in de buurt van kinderen aan het werk bent.
- Gebruik de machine Niet voor andere doeleinden dan vermeld in deze handleiding. Gebruik alleen accessoires die door Nilfisk Alto worden aanbevolen.
- Neem alle nodige voorzorgsmaatregelen om te voorkomen dathaar, sieraden en losse kledingstukken vast komen te zitten in de bewegende delen van de machine.
- Verwijder de contactsleutel (waar aanwezig) om onceauriseerd gebruik van de machine te voorkomen.
- Wonneer de machine onbeheard worden achtergelaten, moet de machine zodanig worden beveiligd dat hij nicht kan.gaan bewegen.

LET OP!

• Gebruik de machine Niet op oppervlakken met een grotere hellingshoek dan aangegeven op de machine.
• Gebruik de machine Niet in bijzonder stoffige ruimten.
• Let er bij het gebruik van de machine op dat er zich geen mensen of voorwerpen in het werkgebied van de machine bevinden.
  Stoot Niet gegen ksten of stellingen, zeker als de kans bestaat dat er voorwerpen konnen omvallen.
• Zet geen vloeistoffen op de machine, gebruik de beker- en blikjeshouser.
• De temperatuur要去 bij gebruik van de machine:tussen de 0^ en +40^ liggen.
• De temperatuur要去 bij opslag van de machine tussen de 0^ en +40^ liggen.
• De vochtigheidsgraad moet:tussen 30% en 95% liggen.
  Zorg alsd dat de machine niet in de zon, regen of andere weersomstandigheden staat, zowel in werking als bij stilstand. Plaats de machine op een beschemde, droge plaats: deze machine mag alleen worden gebruik onder droge omstandigheden; hij mag Niet onder vochtige omstandigheden worden gebruikt of opgeslagen.
  Sluit voordat u de machine gebruikt alle afdekkingen en/of kleppen.
• Volg bij gebruik van reinigingsmiddelen voor het reinigen van de vloeren de instructies en waarschuwingen op de etiketten van de flessen.
  Draag handschoenen en andere geschikte beschemingsmiddelen voordat u reinigingsmiddelen hanteert.
• Gebruik de machine nicht als vervoermiddel.
  Laat de borstels nicht werken als de machine stilstaat om schade aan de vloer te voorkomen.
• Gebruik bij brand een poederbrandblusser. Gebruik geen water.
• Verwijder de beschermingsdelen van de machine nooit met de hand; hou u nauwkeurig aan de instructies voor normal onderhoud.
  Zorg dat er geen voorwerpen door de openingsen komen. Wanner de openingsen zich verstopt, mag de machine Niet worden gebruikt. Houd de openingsen van de machine vrij van stof, draden, haren of andere vreeimde stoffen die de luchtstroom konnen verminderen.
• Verwijder of verander geen plaatjes van de fabrikant op de machine.
• Deze machine is nicht geschickt voor gebruik op staat of openbare wegen.
• Wees voorzichtig als de machine bij vriesttemperaturesen worden gebruikt. Het water in de vuilwatertank of de slangen kan bevriezen en de machine ernstig beschadigen.
• Gebruik alleen borstels en pads die bij de machine worden geleverd en die in de bedieningshandleiding worden gespecifieerd. Het gebruik van andere borstels of pads kan de veiligheid in gevaar brengen.
• Als u afwijkingen in de werkking van de machine vermoedt, controller dan of deze nicht worden veroorzaakt door gebrek aan dagelijks onderhoud. Als dat Niet het geval is, roept u de hulp in van bevoegd personeel of van een bevoegd servicecentrum.
  Vraag bij verranging van onderdelen om ORIGINELE verrangingsonderdelen bij een bevoegde leverancier en/of bevoegde detailhandelaar.
• Uit veiligheidsoverwegingen en voor een correcte werkung van de machine要去 het onderhoud dat in het betreffende hoofdstuk in deze handleiding worden aangegeven voor bevoegt personeel of bij een servicecentrum worden uitgevoerd.
• Was de machine Niet met directe waterstralen, een hogedruksput of met bijtende materialen.
• Laat de machine als hij worden afgedankt Niet onbemand staan vanwege de giftige en/of schadelijke materialen (accu, olie, etc.). Deze要去en volgens de voorschriften maar de waarvoor bestemde verzamelplaatsen worden gebracht (zie het hoofdstuk Verwijdering).

BESCHRIJVING VAN DE MACHINE

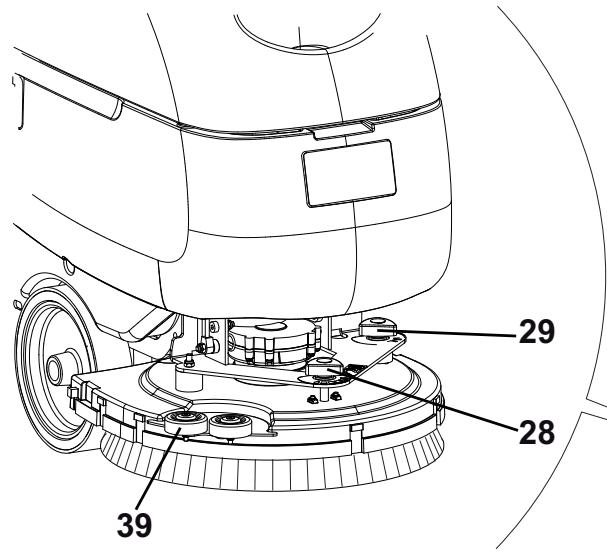

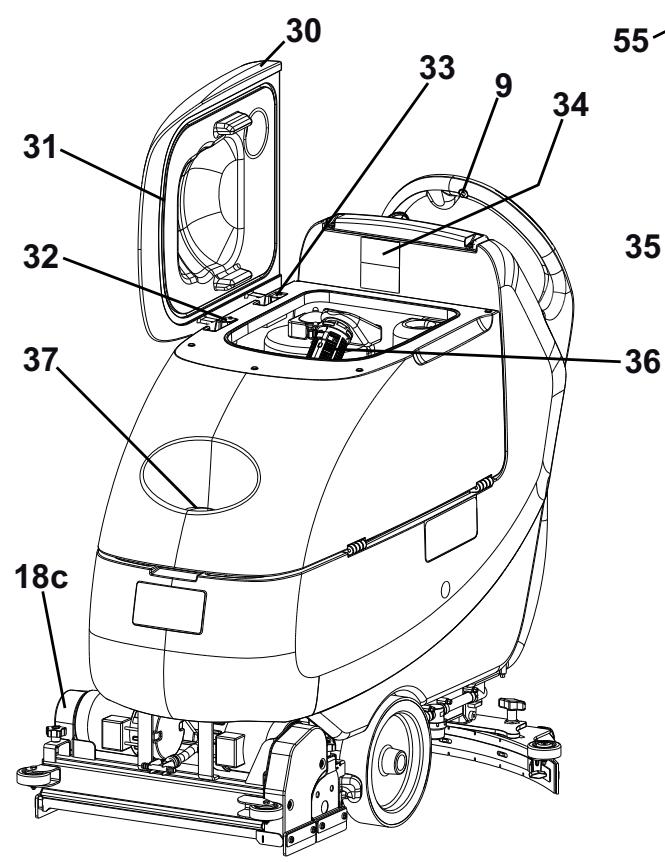

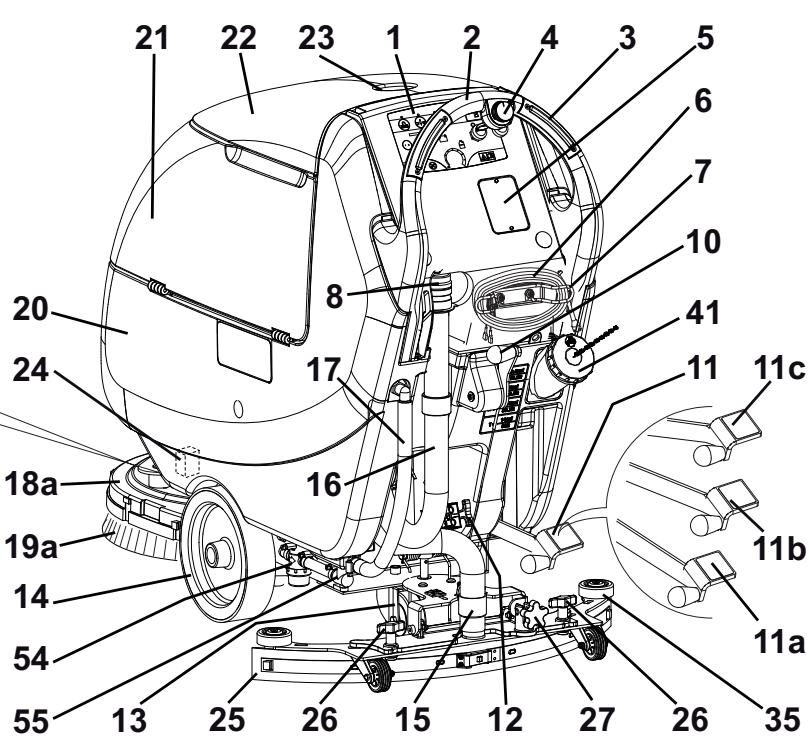

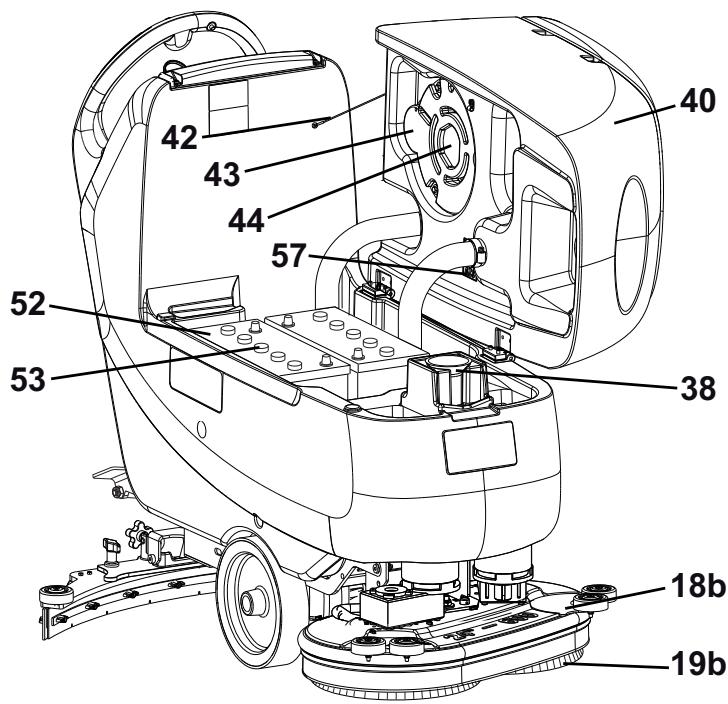

OPBOUW VAN DE MACHINE

1. Bedieningspaneel
2. Stur
3. Inschakelknoppen borstels/vooruit (). Inschakelknoppen borstels (**)
4. Snelheidsregelaar (^*)
5. Klepje voor het aflezen van de gegevens voor de acculader (optioneel)
6. Kabel acculader (optioneel)
7. Kabelsteun acculader (optioneel)
8. Dop voor uitlaatslang voor vuil water
9. Knop anschteruit
10. Hendel voor de stand omhoog/omlaag van de trekker
11. Pedaal voor het omhoog/omlaag brengen van het schrobdek
    11a. Pedaal in stand voor schrobdek omhoog
    11b. Pedaal in stand voor schrobdek omlaag
    11c. Activering extra druk (optioneel)
12. Aansluitstekker (rood) voor accu. Deze stekker fungeert ook als elektrische NOODknop om alle functies meteen te stoppen.
13. Sturend achechterwiel
14. Voorwielen op vaste as. Aandrijfwienen (^*)
15. Aanzuigslang van de trekker
16. Utilaatslang voor vuil water
17. Peil- en aftapslang voor reinigingsmiddel/schoon water met peilmarkeringen
    18a. Schrobdek borstelhouser met een borstel/padhouser
    18b. Schrobdek borstelhouser met twee borstels/padhouser
    18c. Schrobdek borstelhouser met twee cilindrische borstels
    19a. Borstels/padhouser
    19b. Cilindrische borstels
18. Tank voor reinigingsmiddel/schoon water
19. Vuilwatertank
20. Afdekking vuilwatertank
21. Opbergvak
22. Magnetecklep
23. Trekker

24. Bevestigingswieltjes trekker

25. Stelwielje van de trekker

26. Wiel voor regeling vanrecht waar voren bewegen machine
27. Wiel voor regeling voorwaartse slelheid van machine (^***)
28. Afdekking vuilwatertank
29. Pakking van afdekking tank
30. Beweegbaarplaatje voorbevestigingafdekking
31. Vast plaatie voor bevestiging afdekking (niet verwijderen!)
32. Plaatje met serialummer / technische gegevens / conformiteitsmarkering
33. Bufferwielen trekker
34. Aanzuigrooster met automatische sluiting (drijvend)
35. Voorste vulmond voor het bijvullen van het reinigingsmiddel/schoon water
36. Filter
37. Bufferwielen borstelhouser
38. Vuilwatertank (geopend)
39. Achterste vulmond voor het bijvullen van het reinigingsmiddel/schoon water
40. Blokkekabel voor tank omhoog
41. Afdekking motor voor aanzuigsysteme
42. Geluidsfilter motor voor aanzuigsysteme

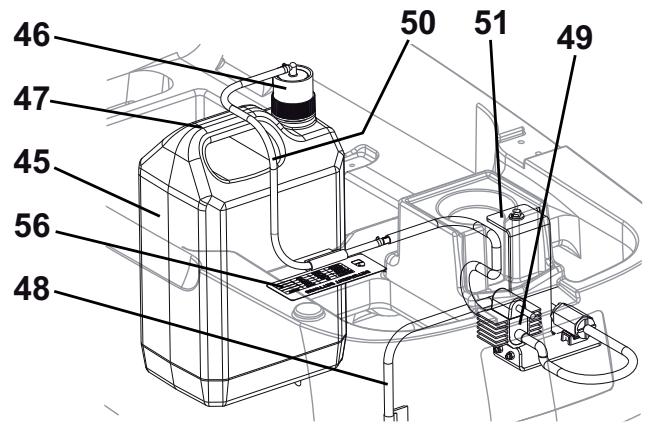

43. Reinigingsmiddeltank (^**)
44. Dop reinigingsmiddeltank (^**)
45. Handgreep reinigingsmiddeltank (^**)
46. Toevoerslang voor reinigingsmiddel maar de borstels (^**)
47. Pomp reinigingsmiddel (^**)
48. Slang voor aansluiting op de tank - pomp reinigingsmiddel (^**)
49. Steun pomp reinigingsmiddel (^**)
50. Accu's
51. Accudoppen
52. Filter voor reinigingsmiddel/schoon water
53. Kraantje voor reinigingsmiddel/schoon water
54. Referentietabel voor dosering reinigingsmiddel (^**)
55. Aansluitschema voor accu's
    () Alleen voor SCRUBTEC 653BL, SCRUBTEC 651BCL, SCRUBTEC 661BL
    () Alleen voor machines met Chemical Mixing System (optioneel)
    (**) Alleen voor SCRUBTEC 653B

P100115

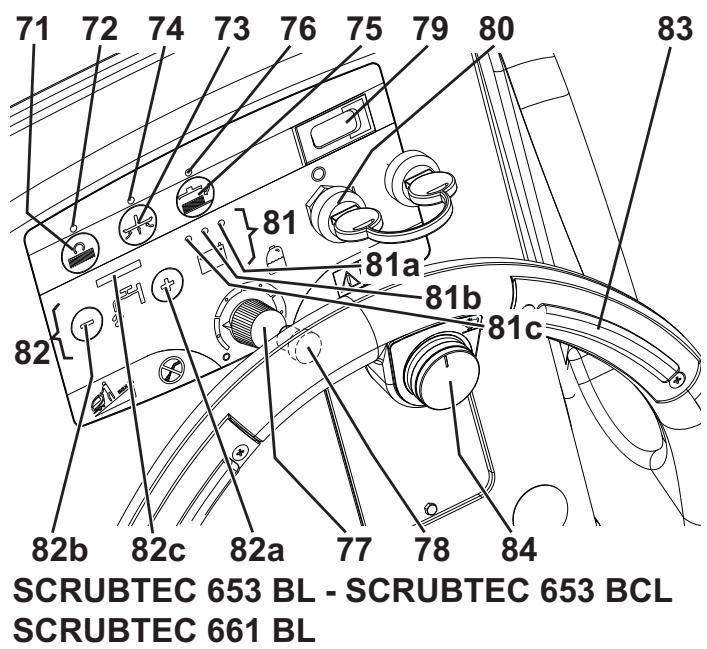

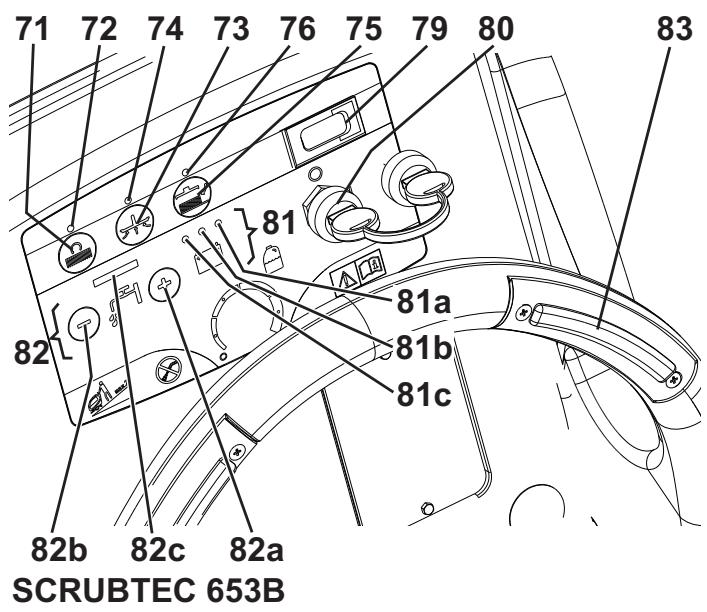

BEDIENINGSPANEEL

1. Schakelaar voor activering borstels/pads
2. Lampje voor schakelaar voor activering borstels/pads
3. Schakelaar aanzuigsysteme
4. Lampje van schakelaar voor aanzuigssysteme
5. Schakelaar voor loskoppeling borstels/padhouser
6. Lampje van schakelaar voor loskoppeling borstels/ padhouser
7. Hendel voor afstelling van toevoer reinigingsmiddel in het spoelwater (^**)
8. Knop voorchyteruit (^*)
9. Urenteller (optioneel)
10. Contactsleutel (0 - 1)
11. Indicator voor de laadstatus van de accu's
    81a. Lampje voor volle accu's (groen)
    81b. Lampje voor halfvolle accu's (geel)

81c. Lampje voor lege accu's (rood)
82. Schakelaars voor afstelling van toevoer spoelwater
82a. Schakelaar voor toenemen toevoer
82b. Schakelaar voor afnemen toevoer
82c. Indicator voor toevoer spoelwater
83. Inschakelknuppen borstels/vooruit (). Inschakelknuppen borstels ()
84. Snelheidsregelaar (^)
() Alleen voor SCRUBTEC 653BL, SCRUBTEC 651BCL, SCRUBTEC 661BL
() Alleen voor machines met Chemical Mixing System (optioneel)
(^**) Alleen voor SCRUBTEC 653B

P100116
P100117

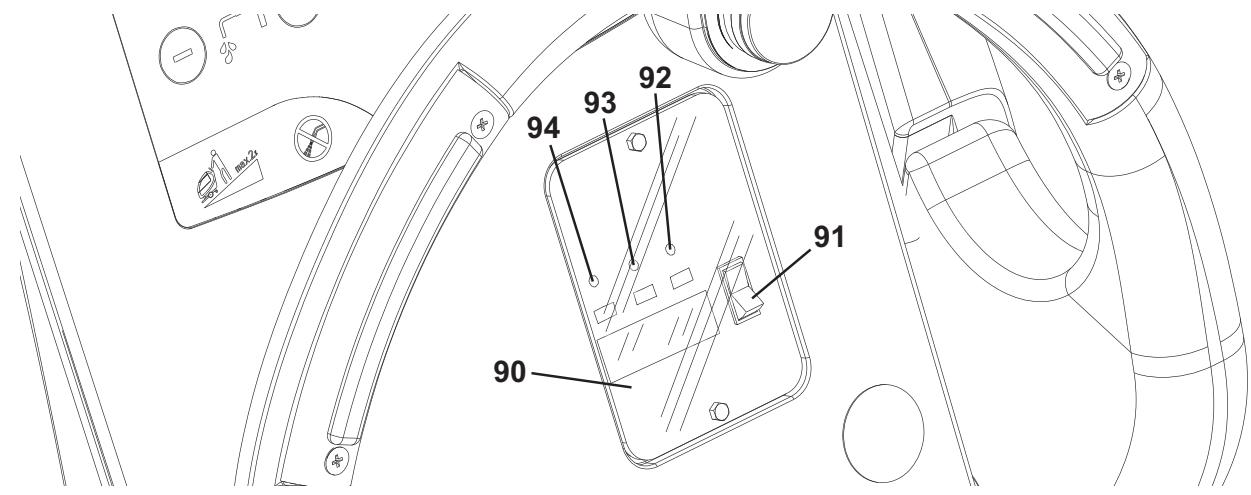

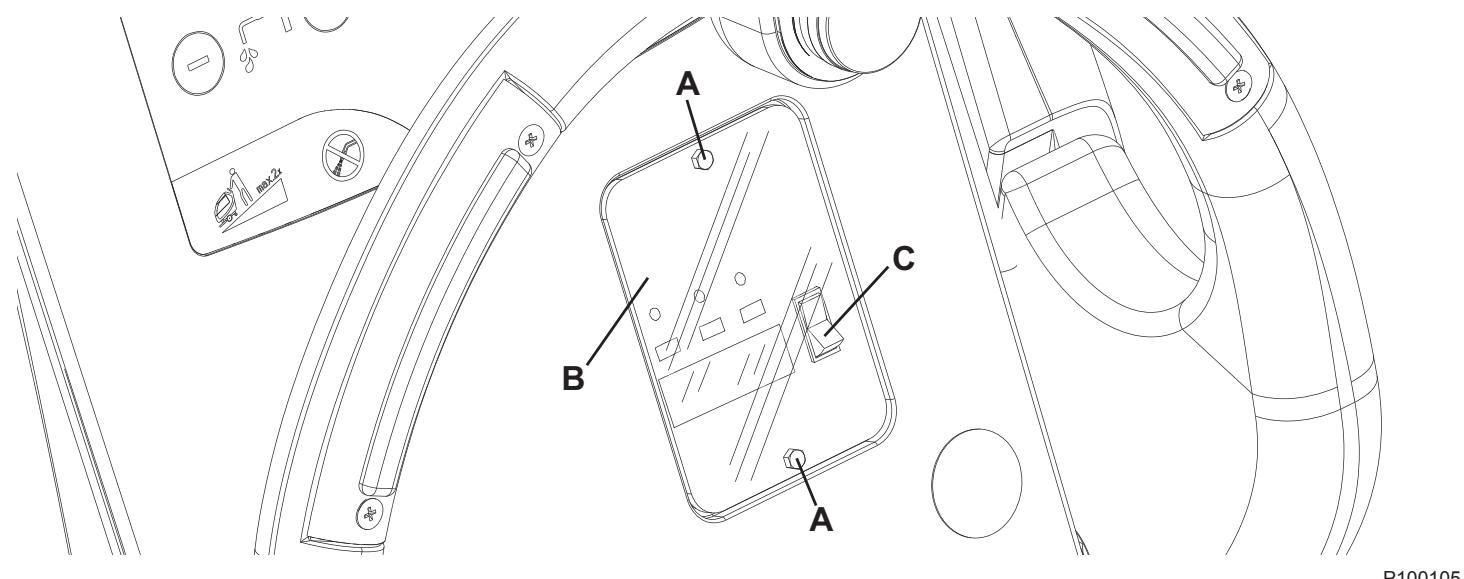

KLEPJE VOOR HET AFLEZEN VAN DE GEGEVENS VOOR DE ACCULADER (optioneel)

1. Elektronische acculader
2. Keuzeschakelaar accu's met lood (WET) of gel (GEL)
3. Groen lampje (aan: acculader ingeschakeld en accu's opgeladen)
4. Geel lampje (aan: acculader ingeschakeld en accu's half opgeladen)
5. Rood lampje (aan: acculader ingeschakeld en accu's bezig met opladen)

P100104

ACCESSIONS / OPTIES

Naast de onderdelen van de standarduiitvoering kan de machine worden uitergerust met de volgende accessoires, op basis van het gebruik van de machine:

1. GEL-accu's
2. Elektronische acculader
3. Borstels en cilindrische borstels van ander materiaal dan het standardmaterialiaal
4. Pads van ander materiaal dan van de standardpads
5. Rubbers van de trekker van polyurethaan
6. Chemical Mixing System
7. Voor- en weiterwienen van verschillend materiaal
8. Urenteller

Neem voor meer informatie over de hierboven genoemde optionele accessoires contact op met uw leverancier.

Algemene technische eigenschappen

Model	SCRUBTEC 653B(1 borstel/padhouser, zonderaandrijfsystem)	SCRUBTEC 653BL(1 borstel/padhouser, met aandrijfsystem)	SCRUBTEC 651BCL(2 cilindrischeborstels, metaandrijfsystem)	SCRUBTEC 661BL(2 borstels/padhouser, met aandrijfsystem)
Hoothe machine	1.088 mm
Capaciteit van tank met reinigingsmiddel/schoonwater	55 liter
Inhoud vuilwaterreservoir	55 liter
Diameter voorwielen op vaste as	250 mm
Specifieke druk op de vloer van de voor- enachterwieten	0,8 N/mm22,8 N/mm2	0,8 N/mm26,1 N/mm2
Diameter van sturend achterwiel	100 mm
Vermogen van motor voor aanzuigsystem	330 W
Vermogen van motor voor aandrijfsystem	—	200 W
Snelheid aandrijving (variabel)	—	van 0 tot 5,6 km/u
Maximale hellingshoek	2%
Geluidsdruk op hetoor van de bestuurder (ISO11201, ISO 4871) (LpA)	65,8 dB(A) ± 3 dB(A)
Geluidsvermogen geproduerd door de machine (ISO 3744, ISO 4871) (LwA)	84 dB(A)
Trillingsniveau op de arm van de bestuurder (ISO5349-1)	< 2,5 m/s2
Standaardaccu's	(2 x 12 V) 95 - 165 Ah bij 20 h
Afmeting accurimte (breedte x lenghte x hoogte)	350 x 350 x 300 mm
Druk van circuit van aanzuigsystem	1.055 mm H2O

Technische eigenschappen met schrobdek voor borstelhouser/padhouser

Model	SCRUBTEC 653B(1 borstel/padhouser, zonderaandrijfsystem)	SCRUBTEC 653BL(1 borstel/padhouser, met aandrijfsystem)	SCRUBTEC 661BL(2 borstels/padhouser, met aandrijfsystem)
Breedte reinigingsvlak	530 mm	530 mm	610 mm
Breedte van de trekker	760 mm		810 mm
Lente machine (maximaal)	1.323 mm		1.311 mm
Breedte machine zonder trekker	541 mm		646 mm
Diameter borstel	530 mm		305 mm
Gewicht zonder accu's, met lege tanks	87 kg	95 kg
Maximaal gewicht met accu's en volle tank	234 kg	241 kg
Vermogen borstelmotor	480 W		350 W
Draaiselheid van borstels	153 toeren/min.		230 toeren/min.
Druk van schijfborstels/padhouser met extra druk uitgeschakeld	20 kg
Druk van schijfborstels/padhouser met extra druk ingeschakeld	Optioneel	40 kg

Technische eigenschappen met schrobdek van houder voor cilindrische borstels

Model	SCRUBTEC 653BCL (2 cilindrische borstels, met aandrijfsystem)
Breedte reinigingsvlak	510 mm
Breedte van de trekker	760 mm
Lente machine (maximaal)	1.253 mm
Breedte machine zonder trekker	575,5 mm
Afmetingen cilindrische borstel (diameter x lenghte)	110 x 485 mm
Gewicht zonder accu's, met lege tanks	105 kg
Maximaal gewicht met accu's en volle tank	251 kg
Vermogen borstelmotor	400 W
Draaisnelheid van cilindrische borstels	570 toeren/min.
Druk van cilindrische borstels	26,5 kg

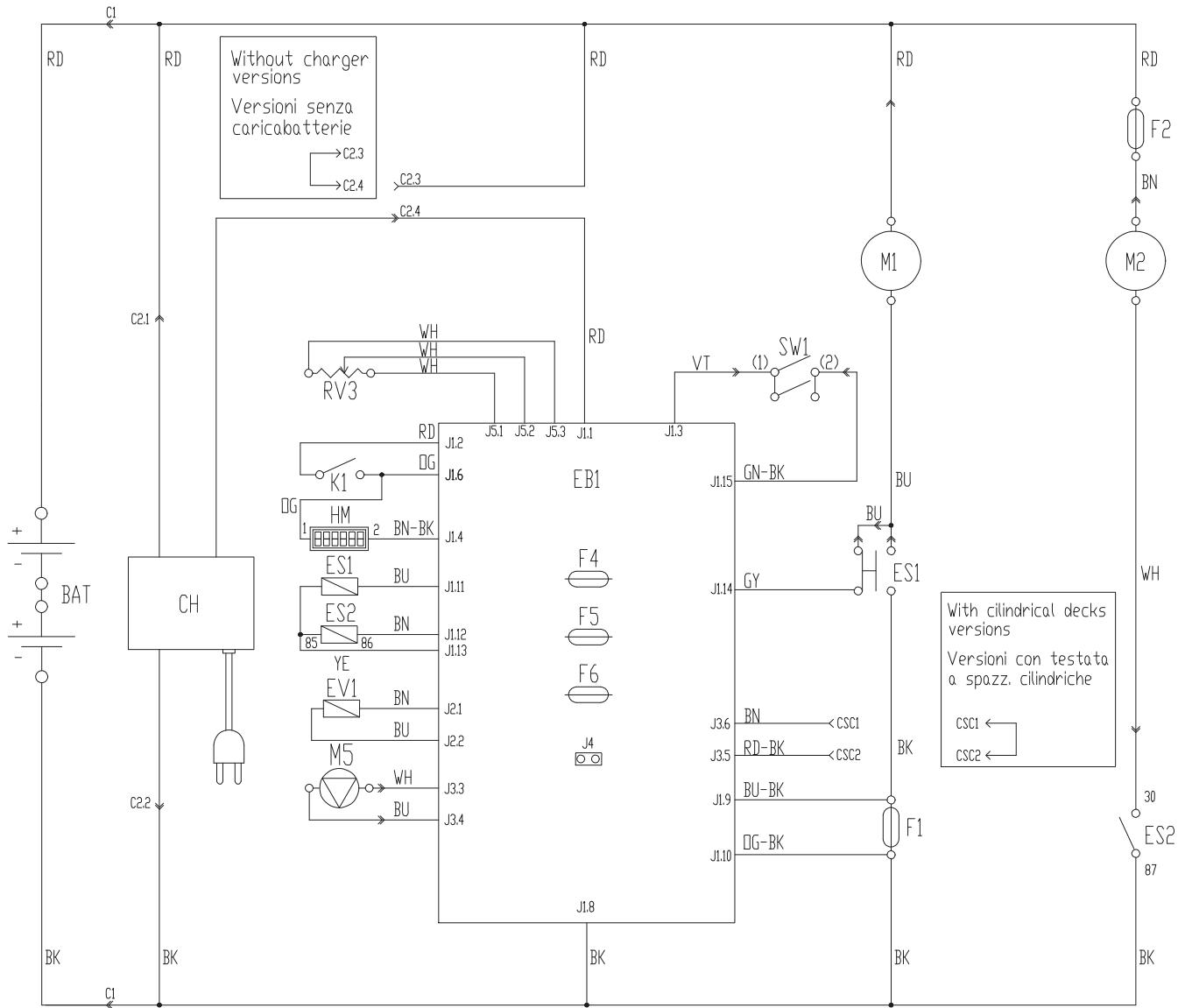

ELEKTRISCHE INSTALLATIE (SCRUBTEC 653B)
Legenda

BAT	Accu 24 V
C1	Accustekker
C2	Stekker acculader
CH	Acculader (optioneel)
CS	Stekker schrobdek
EB1	Elektronische installment functies
ES1	Schakelaars motoren borstels
ES2	Relais aanzuigsystem
EV1	Magneetklep water
F1	Zekering schrobdek
F2	Zekering aanzuigsystem
F4	Zekering signaleringscircuits
F5	Zekering aankoppeling borstels
F6	Zekering pompen
HM	Urenteller (optioneel)
K1	Contactsleutel
M1	Motor borstel/padhouder
M2	Motor aanzuigsystem
M5	Pomp reinigingsmiddel (optioneel)
RV3	Potentiometer % reinigingsmiddel (optioneel)
SW1	Bevestigingsknuppen borstels/aandrijving

Kleurcodering

BK	Zwart
BU	Blauw
BN	Bruin
GN	Groen
GY	Grijs
OG	Oranje
PK	Roze
RD	Rood
VT	Paars
WH	Wit
YE	Geel

P100127

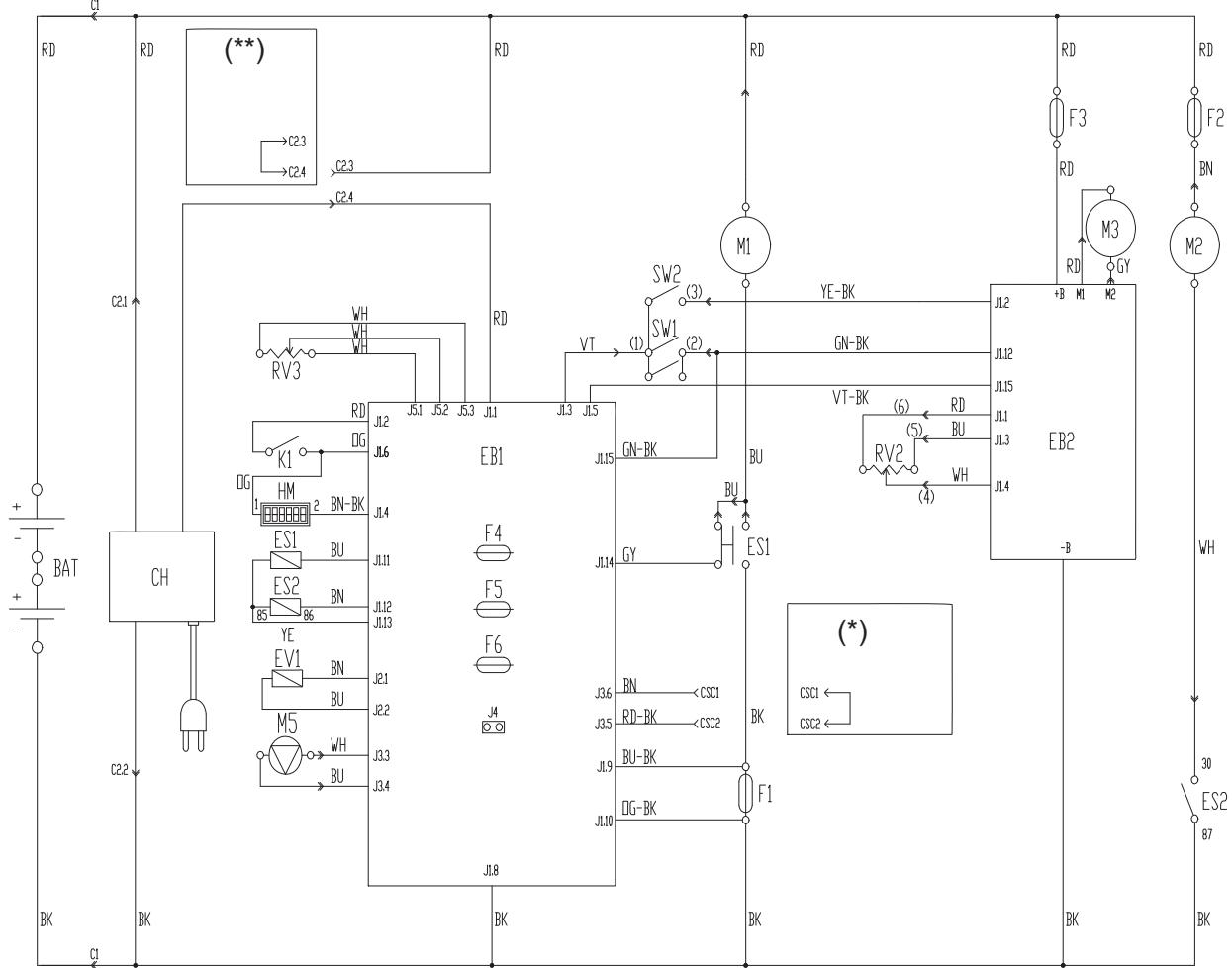

ELEKTRISCHE INSTALLATIE (SCRUBTEC 653BL, SCRUBTEC 651BCL, SCRUBTEC 661BL)

Legenda

BAT	Accu 24 V
C1	Accustekker
C2	Stekker acculader
CH	Acculader (optioneel)
CSC	Secundaire stekker voor schrobdek van houder voor cilindrische borstels
EB1	Elektronische installmentie regeling functies
EB2	Elektronische installmentie aandrijfsystem
ES1	Schakelaars motoren borstels
ES2	Relais aanzuigsystem
EV1	Magneetklep reinigingsmiddel (optioneel)
F1	Zekering schrobdek
F2	Zekering aanzuigsystem
F3	Zekering aandrijfsystem
F4	Zekering signaleringscircuits
F5	Zekering ontkoppeling borstels/padhouder
F6	Zekering pompen
HM	Urenteller (optioneel)
K1	Contactsleutel
M1	Motor borstel/padhouder
M2	Motor aanzuigsystem
M3	Motor aandrijfsystem
M5	Pomp reinigingsmiddel (optioneel)
RV2	Potentiometer maximale snugheid
RV3	Potentiometer % reinigingsmiddel (optioneel)
SW1	Bevestigingsknuppen borstels/aandrijving
SW2	Knopchteruit

Kleurcodering

BK	Zwart
BU	Blauw
BN	Bruin
GN	Groen
GY	Grijs
OG	Oranje
PK	Roze
RD	Rood
VT	Paars
WH	Wit
YE	Geel

() Alleen voor machines met schrobdek voor houder voor cilindrische borstels
(^*) Alleen voor machines zonder interne acculader

GEBRUIK

LET OP!

Op de machine zijn enkele plaatjes aangebracht met de volgende worden:

Bij het lezen van deze handleiding moet de bediener de betekenis van de symbolen op dezeplaatjes goed kennen.

Dek de plaatjes Niet af en verrang ze onmiddelijk als ze beschadigd zijn.

CONTROLE / VOORBEREIDINGEN VOOR ACCU'S OP EEN NIEUWE MACHINE

LET OP!

De elektrische onderdelen van deze machine hunnen ernstig beschadigd raken als de accu's Niet op de juiste manier worden gemonteerd en aangesloten. De accu's mogen alleen door bevoegd personeel worden gemonteerd. Stel de elektronische installment voor de functies en de geintegreerde acculader (optioneel) in aan de hand van het type accu (WET of GEL).

Controleer voordat u de accu's monteert of ze nicht beschadigd zijn.

Ontkoppel de stekker van de accu's en de acculader.

Wees altijd bijzonder voorzichtig met de accu's.

Bevestig de beschemkapjes van de occupolen die bij de machine worden geleverd.

De machine heeft twee accu's van 12 V nodig, die volgens het schema zijn aangesloten (57).

De machine kan op een van de volgende manieren worden geleverd:

A) Met accu's (WET of GEL) op de machine gemonteerd, maar voor gebruik

1. Controller of de accu's via de stekker (12) op de machine waar aangesloten.
2. Steek de contactsleutel (80) in het contact en draai deze in stand 'I'.

Als het groene lampje (81a) gaat branden, zich de accu's kaar voor gebruik.

Als het gele (81b) of het rode lampje (81c) gaat branden, moeten de accu's worden opgeladen (zie de procedure in het hoofdstuk Onderhoud).

B) De accu's (WET) zijn op de machine gemonteerd, maar bevatten geen elektrolyt

1. Open de afdekking (22) en controller of de vuilwatertank (21) leeg is. Leeg deutsche anders met de aftapslang (16).
2. Breng de tank voorzichtig (40) omhoog.
3. Verwijder de doppen (53) van de accu's (52).

LET OP!

Loodzwavelzur is zeer corrosief dus wees bijzonder voorzichtig. Als de vloeistof in contact komt met de huid of de ogen, spoel dan overvloedig uit met water en raadpleeg een arts.

De accu's moeten worden gezuld in een goed geventileerde ruimte. Draag werkhandsohenen.

1. Vul de cellen van de accu met LODzwavelzuur voor accu's (densiteit van 1,27 op 1,29 kg bij 25^ ) aan de hand van de instructies in de gebruikershandleiding van de accu's. De juiste hoeveelheid LODzwavelzuur staat in de handleiding van de accu's.
2. Om beschadiging aan de te behandelen vloer te voorkomen kut u het water en loodzwavelzuur dat na het opladen boven op de accu blijf liggen met een doek wegvegen.
3. Laat de accu's enkele minuten staan en vul de cellen daarna met loodzwavelzuur aan de hand van de instructies in de gebruikershandleiding van de accu's.
4. Laad de accu's op (zie de procedure in het hoofdstuk Onderhoud).

C) Zonder accu's

1. Schaf de juiste accu's aan (Zie het onderdeel Technische eigenschappen).
2. Raadpleeg voor de keuze en montage een gekwalificeerde leverancier.
3. Stel de machine en de acculader (waar van toepassing) in op basis van de gemonteerde accu's (WET of GEL). Ga waar bij te werk zoals in het volgende.Deel.

DE ACCU'S MONTEREN EN HET TYPE ACCU INSTELLLEN (WET OF GEL)

Op basis van het gekozen type accu (WET of GEL) stelt u de elektronische installmentie van de machine en de acculader (indien van toepassing) in, door als volgt te werk te gaan:

Afstelling van de machine

1. Draai de contactsleutel (80) waar "I" en kijk wat er in de eerste seconden na het in werkig treden van de machine gebeurt:

2. Als het groene lampje (81a) knippert, is de machine ingesteld op GEL.

3. Als het rode lampje (81c) knippert, is de machine ingesteld op WET.

4. Als de instelling要去en gewijzigd, gaat u te werk zoals in de volgende punten worden beschreiben.

5. Schakel de machine uit door de contactsleutel (80) op "0" te zetten.
6. Druk de schakelaars (71) en (73) tegelijkertijd in en houd ze ingedrukt. Draai de contactsleutel (80) daarna maar 'I'.
7. Laat de schakelaars (71) en (73) binnen 8 seconden na het starten van de machine los.
8. Druk de schakelaar (73) binnen 3 seconden nog een keer kort in en controllerer of de led gaat knipperen en de gewenste instelling aangeeft (zoals in punt 1).

Instelling van de acculader (voor machines zonder interne acculader)

1. Verwijder de schroeven (A, Afb. 1) van het klepje voor het aflezen van de acculader.
2. Verwijder het klepje (B).
3. Zet de keuzeschakelaar (C) op WET voor accu's met lood of op GEL voor accu's met gel.
4. Monteer het klepje (B) en draai de schroeven (A) vast.

De accu's monteren

1. Open de afdekking (22) en controller of de vuilwatertank (21) leeg is. Leeg deze anders met de aftapslang (16).
2. Breng de tank voorlichtig (40) omhoog.
3. Monteer de accu's.

Accu's opladen

1. Laad de accu's op (zie de procedure in het hoofdstuk Onderhoud).

Afbeelding 1

VOOR HET STARTEN VAN DE MACHINE

Montage/demontage van het schrobdek voor borstel/padhouder of houder voor cilindrische borstel

Op de machine kan eenvoudig zowel het schrobdek van de borstelhouser/padhouder (18a en 18b) als het schrobdek voor de borstelhouser met cilindrische borstels (18c) worden gemonteerd/verwijderd.

Zie voor de montage/vervanging de betreffende procedure in het deel Onderhoud.

OPMERKING

Als het schrobdek worden gemonteerd/gedemonteerd, kan het nodig+zijn ook het type trekker te veranderen, zodat de breedtes overeenkomen. Zie voor de juiste aankoppeling van het schrobdek op de trekker het deel Montage van de trekker.

Montage/verwijdering van de borstels/padhouder

1. Bij machines waarop het betreffende schrobdek is gemonteerd, hunnen zowel de borstels (A, Afb. 2) als de padhoulders (B) met pad (C) worden gemonteerd, afhankelijk van de uit te voeren werkzaamheden op de vloer.
2. Steek de contactsleutel (80) in het contact en draai deze in stand 'I'.
3. Zet, indien aanwezig, de snelheidsregelaar (84) op de laagste stand door deze gegen de klok in te draaien.

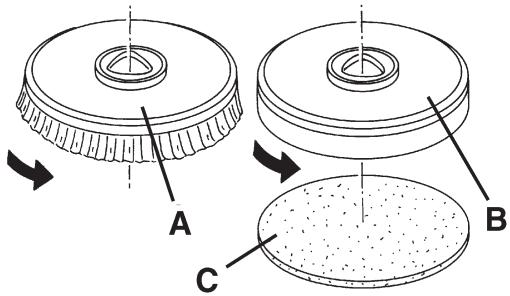

4. Plaats de borstels (A) of de padhoulders (B) onder het betreffende schrobdek (18a) of (18b).
5. Breng het schrobdek op de borstels/padhouser omlaag door het pedaal (11) in te drukken.
6. Zet de contactsleutel (80) in de stand 'I'.
7. Druk op de schakelaar voor activering van de borstels/pads (71).
8. Druk op een knop (83) om de borstels/padhouser aan te koppelen en LAST daarna los. Herhaal eventueel de handeling totdat de borstels/padhouser aankoppelen.

S311334

Afbeelding 2

LET OPI!

(Alleen voor SCRUBTEC 653BL, SCRUBTEC 651BCL, SCRUBTEC 661BL) draai de snelheidsregelaar (84) linksom om de machine op minimaal toerental te zetten.

Wanner u de borstel/padhouser wilt loskoppelen, hoeft u alleen maarlicht op de knop (83) te drukken waardoor de motor van de borstel/padhouser wordt geactiveerd.

1. Wonneer u de borstels/padhouser wilt verwijderen,要去 het schrobdek omhoog worden gebracht door het pedaal (11) in te drukken. Druk daarna op de schakelaar (75) en wacht totdat de borstel/padhouser tot op de vloer zijn gedaald. Zet de contactsleutel (80) in de stand '0'.

Beschikbare typen borstels

Modellen van 305 mm

PROLENE

MIDLITE GRIT 180

MIDGRIT 240

PROLITE

UNION MIX

Modellen van 530 mm

PROLENE

MIDLITE GRIT 180

MIDGRIT 240

PROLITE

UNION MIX

Handleiding voor toepassing van de borstels/pads (alleen aanbevelingen)

Modellen	MIDLITE GRIT 180	MIDGRIT 240	PROLENE	PROLITE	UNION MIX
Algemene reiniging:
Beton
Terrazzovloeren
Keramiektegels/breukstenen
Marmer
Vinyltegels
Rubberen tegels
Polijsten:
Rubberen tegels
Marmer
Vinyltegels

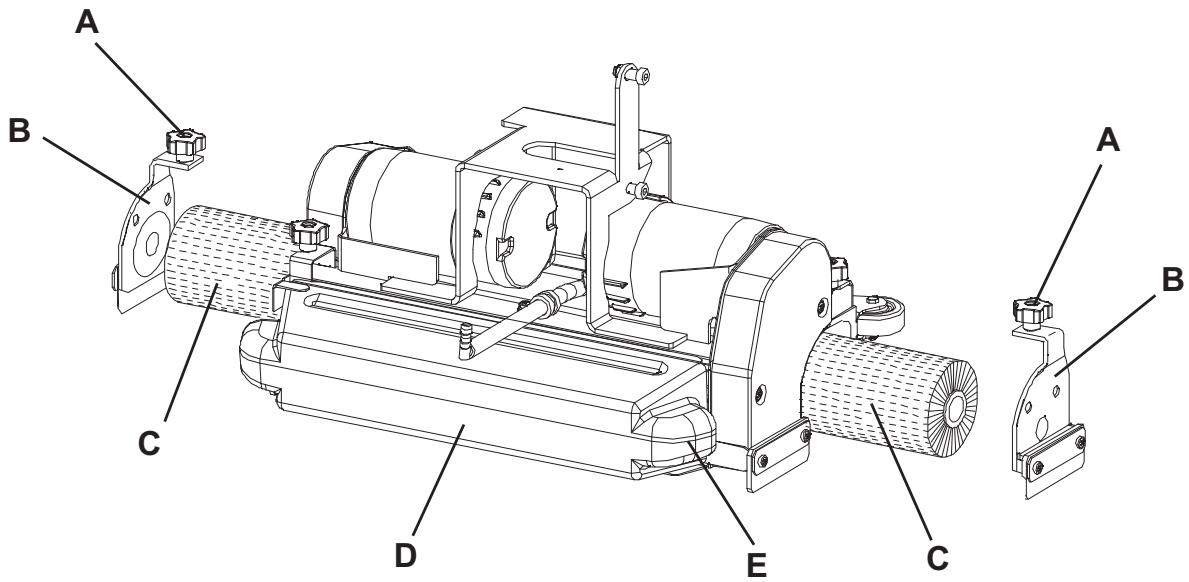

De cilindrische borstels monteren/verwijderen (alleen voor SCRUBTEC 651BCL)

1. Zet de contactsleutel (80) in de stand '0'.
2. Breng het schrobdek van de houders voor cilindrische borstels omhoog door het pedaal (11) in te drukken.
3. Verwijder de wieltjes (A, Afb. 3) en de klepjes (B) door deze olaag te drukken en druk uit te oefenen op de wieltjes.
4. Steek de cilindrische borstels (C) maar binnen.

De cilindrische borstels können aan beiden kanten worden gemonteerd.

1. Monteer de klepjes (B) en bevestig ze met de wieltjes (A).
2. Voer punten 1 tot en met 5 om de cilindrische borstels te verwijderen.

Afbeelding 3

S311318

Beschikbare typen cilindrische borstels

Modellen van 485 mm

POLYPROPYLEEN 0,40

HARDE NYLON 0,60

ZACHTE NYLON 0,45

Handleiding voor toepassing van de cilindrische borstels (alleen aanbevelingen)

Modellen	POLYPROPYLEEN 0,40	HARDE NYLON 0,60	ZACHTE NYLON 0,45
Algemene reiniging:
Beton
Terrazzovloeren
Keramiektegels/breukstenen
Marmer
Vinyltegels
Rubberen tegels

Montage van de trekker

1. Monteer de trekker (25) en zet hem vast met de wieljtes (26). Sluit daarna de aanzuigslang (15) aan op de trekker.
2. Stel de spanner met het wieltje (27) af zodate de achefterste rubber over de hele lengte de vloer raakt.

Handleiding voor aankoppeling van de trekkers met schrobdeks voor borstelhouser/padhouder

Model schrobdek	Model trekker
Schrobdek met=eén borstel (18a), diameter borstel: 530 mm	Aluminium (Afb. 7), bredte 760 mm
Schrobdek met twee borstels (18b), diameter borstel: 305 mm	Staal (Afb. 6), bredte 810 mm
Schrobdek met twee cylindrische borstels (18c), lenghte borstel: 485 mm	Aluminium (Afb. 7), bredte 760 mm

Het reservoir van de schoonmaakoplossing of het spoelwater vullen

OPMERKING

Wanner de machine is voorzien van het Chemical Mixing System [regelaar (77) (optioneel)], moet er schoon water in de tank worden gegoten, giet anders reinigingsmiddel in de tank.

1. Open de vulmond (8).
2. (Voor machines zonder Chemical Mixing System)

Gebruik dechterste (41) of voorste vulmond (37) om de tank (20) te vullen met een reinigingsmiddel dat geschikt is voor deuit te voeren werkzaamheden.

Vul de tank nicht volledig met reinigingsmiddel. Zorg dat het niveau enkele centimeters onder de rand staat. Gebruik de slang (17) als referentie.

Houd u aan de verdunningsinstructies die op het label van het chemische product van het reinigingsmiddel staan.

De temperatuur van het reinigingsmiddel mag Niet hoger zichn dan 40^

LET OP!

Gebruik alleen vloeibare reinigingsmiddelen die weinig schuimen en nicht brandhaar zich; ze要去en geschikt zich voor de machine.

(Voor machines met Chemical Mixing System)

Vul de tank (20) met schoon water met behulp van dechterste (41) of voorste vulmond (37).

Vul de tank nicht volledig met schoon water. Laat het peil tot enkele centimeters onder de rand staan.

De temperatuur van het water mag Niet hoger zichn dan 40^

De reinigingsmiddeltank vullen (voor machines met Chemical Mixing System)

1. Open de afdekking (22) en controller of de vuilwatertank (21) leeg is. Leeg deutsche anders met de aftapslang (16).
2. Breng de tank voorzichtig (40) omhoog.
3. Open de dop (46).
4. Vul de tank (45) met een reinigingsmiddel dat geschikt is voor de werkzaamheden (geconcentreerd reinigingsmiddel).

Vul het reservoir Niet volledig met reinigingsmiddel. Laat het peil tot enkele centimeters onder de rand staan.

WAARSCHUWING!

Gebruik alleen vloeibare reinigingsmiddelen die weinig schuimen en nicht brandaar zich; ze要去en geschikt zich voor de machine.

OPMERKING

Bij een nieuw systeme, een systeem dat is geleegd voor reiniging, etc.要去en de slangen van het Chemical Mixing

System erst vollopen voordat u aan het werk kunt.

DE MACHINE STARTEN EN STOPPEN

Starten van de machine

1. Bereid de machine voor zoals werk beschreven in het vorige.Deel.
2. Steek de contactsleutel (80) in het contact en draai deze in stand 'I'.

Controller of het groene lampje (81a) brandt (accu opgeladen).

Wanner het gele lampje (81b) of het rode lampje (81c) gaat branden, zet de contactsleutel dan op '0' en laad de accu's op (zie de procedure in het hoofdstuk Onderhoud).

1. Zet deze op de werkplek:

2. door de machine met de handen op het stuur (2) te duwen (alleen voor SCRUBTEC 653B).

3. door de machine te starten met de handen op het stuur (2) en een knop (83) voor vooruit of een knop (83) tegelijkkertijd met de knop (78) voor de achteruit in te drukken (alleen voor SCRUBTEC 653BL, SCRUBTEC 651BCL, SCRUBTEC 661BL).

De bewegingssnelheid is instelbaar met de regelaar (84).

1. Breng de trekker (25) omlaag met de hendel (10).
2. Breng het schrobdek met de borstelhouser padhouder omaag door het pedaal (11) in te drukken.
3. Druk op de schakelaar voor activering van de borstels/pads en het aanzuigsystem (71).
4. Activeer de stelschakelaars voor de toevoer van het spoelwater (82) op basis van de uit te voeren reinigingswerkzaamheden.
5. Start de reinigingswerkzaamheden en verplaats de machine zoals in punt 3.

Stel de maximale snelheid eventueel in met de regelaar (84).

1. Wonneer alleen het aanzuigsysteme moet werkken, stopt u de borstel/padhouser en het aanzuigsystem met de schakelaar (71) en drukt u daarna op de schakelaar voor het aanzuigsystem (73).

OPMERKING

Om de machine te lately bewegen要去en de knoppen (83) links of rechts of tegelijk ingedrukt worden.

De machine stoppen

1. De machine stoppen met de handen op het stuur (2) (alleen voor SCRUBTEC 653B).
   De machine stoppen door de knoppen (83) los te lien (alleen voor SCRUBTEC 653BL, SCRUBTEC 651BCL, SCRUBTEC 661BL).
2. Stop de borstels en het aanzuigsysteme door de schakelaars (71) en (73) in te drukken.
3. Breng het schrobdek met de borstelhouser padhouder omhoog door het pedaal (11) in te drukken.
4. Breng de trekker (25) omhoog met de hendel (10).
5. Controller of de machine Niet uit zichzelf kan bewegen.

MACHINE IN GEBRUIK (WASSEN/DROGEN)

1. Start de machine Zoals werden beschreiben in het vorige.Deel.
2. Activeer eventueel de schakelaars voor regeling van de toevoer van het spoelwater (82) op basis van de uit te voeren reinigingswerkzaamheden.
3. Stop eventueel de machine en draai het stelwieljtje voor de trekker (27) zodanig dat de achefterste rubber over de hele lengte de vloer raakt.
4. Stop eventueel de machine en draai het stelwieltje (28) links of rechts om hetrecht maar voren bewegen van de machine af te stellen.

5. Stop eventueel de machine en draai het stelwiel voor de bewegingssnelheid van de machine (29) (alleen voor SCRUBTEC 653B) door als volgt te werk te gaan:

6. bij linksom draaien neemt de bewegingssnelheid toe;

7. bij rechtsom draaien neemt de bewegingssnelheid af.

OPMERKING

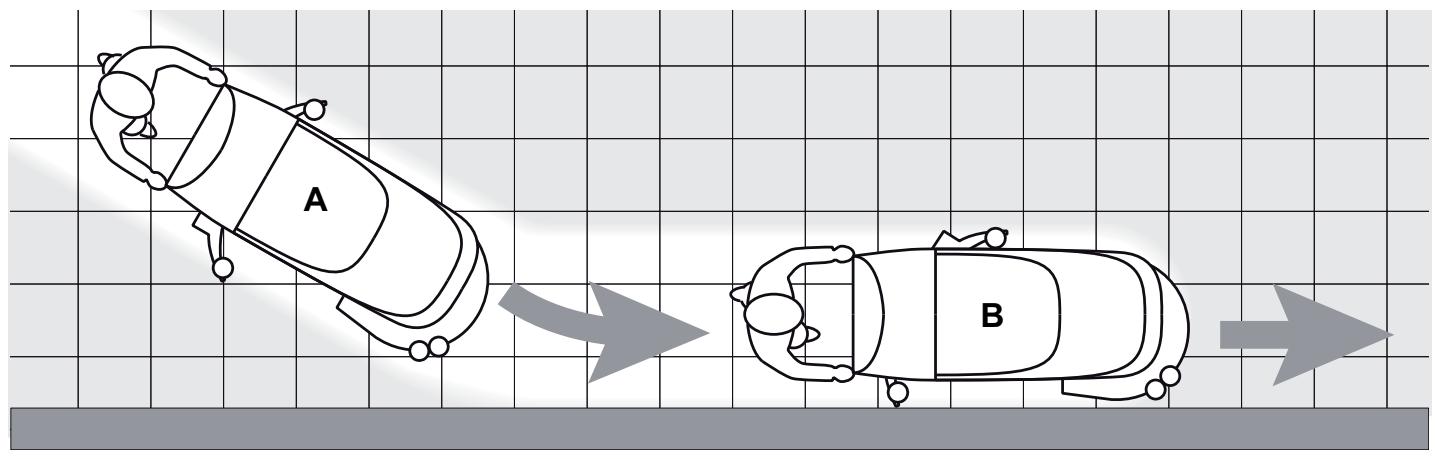

Nilfisk Alto raadt u aan de rechterzijde van de machine eerst richting de muur te lately gaan om de vloer gegen de muur te reinigen/drogen, zoals in afbeelding 4.

P100106A

WAARSCHUWING!

Laat de borstels/padhouder nicht ingeschakeld verwijl de machine stilstaat, met name wanner u met de extra druk ingeschakeld werkt, om te voorkomen dat het oppervlak beschadigd raakt.

Afstelling van de toevoer van het reinigingsmiddel in het spoelwater

(Voor machines met Chemical Mixing System)

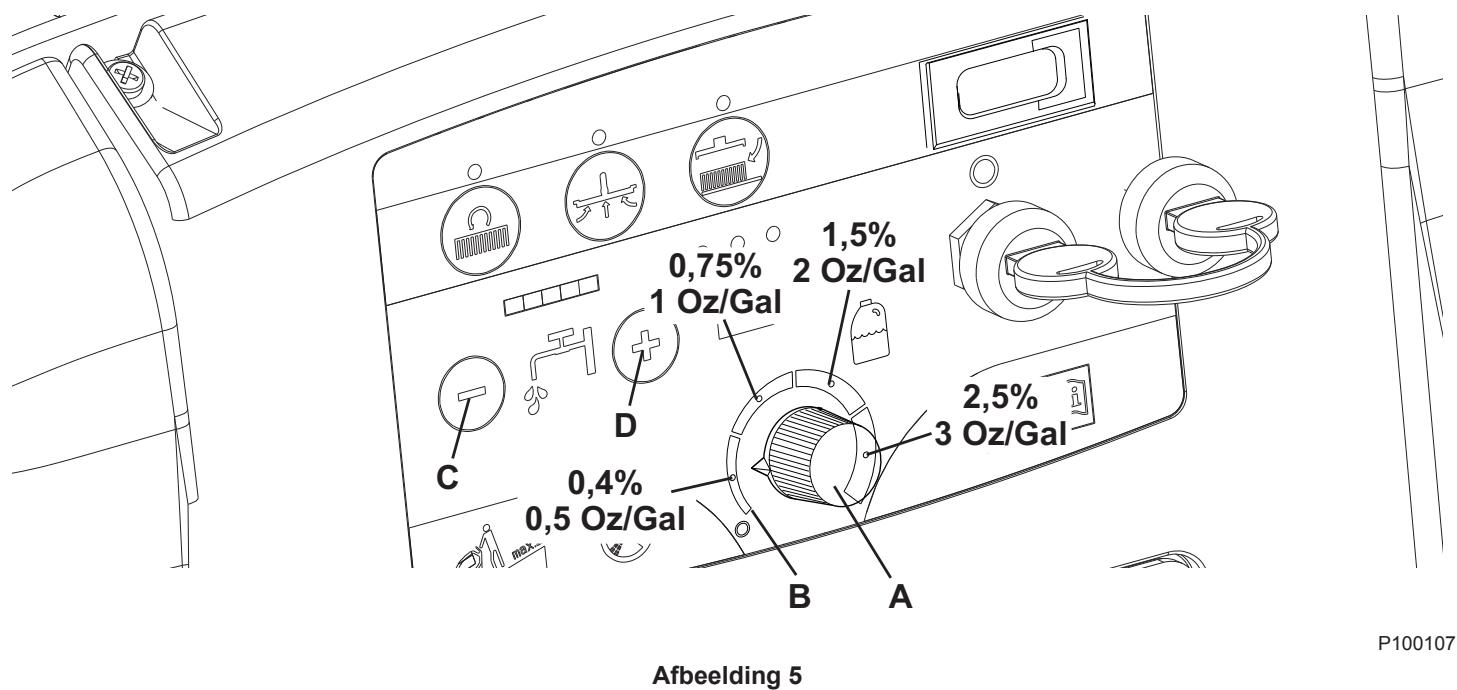

1. Draai de hendel (A. Afb, 5) rechtsom om de concentratie van het reinigingsmiddel te verhogen en linksom om de concentratie te verlagen.
2. De gemiddelde concentratie van het gebruekte reinigingsmiddel, overeenkomend met de 4 gekleurde zones op de schaal, is gewiek aan de waarden in de afbeelding.
3. Draai de hendel (A) linksom tot onderaan de schaal om de hoeveelheid reinigingsmiddel te verhogen.

OPMERKING

De concentratie reinigingsmiddel blijft constant, ook als de toevoer van het spoelwater met de knappen (C) of (D) worden gevarieerd.

Werken met de functie voor extra druk van de borstels/padhouder

Wanner het vuil op de vloer moeilijk is te verwijderen, kunt u met extra druk op de vloer van de borstels/padhouserwerken door het pedaal (11) in de stand (11c) te zetten.

WAARSCHUWING!

De functie voor extra druk van de borstels kan nicht worden ingeschakeld als het schrobdek voor de houder met cilindrische borstels (18c) is gemonteerd.

WAARSCHUWING!

Als de motor van de borstel/padhouser overbelast wordenbout vreemde voorwerpen de beweging belemmeren of bij een erg agressieve vloer/borstels, zorgt een beveiligingsystem dat de motor na ongeveer een minuut continue overbelasting stocht.

Een overbelaste toestand worden aangegeven door drie knipperende lampjes (81a, 81b, 81c).

Als de overbelastingijdens de werkzaamheden met extra druk ingeschakeld (11c) worden waargenomen, zet u het pedaal in de stand (11b). Als de overbelasting blijft aanhouden, stopt de borstel/padhouder.

Als u het werk wilt hervatten nadat de borstel/pad is stopgezet vanwege overbelasting, moet u de machine uitschakelen en de contactsleutel (80) in stand '0' zetten. Start de machine door de contactsleutel (80) op I' te zetten.

Ontlading van de accu's tijdens de werkzaamheden

Zolang het groene lampje (81a) brandt, latent de accu's de machine normal werken.

Wanner het groene lampje (81a) uit gaat en het gele lampje (81b) gaat branden, moeten de accu's worden opgeladen. De machine kan nu nog enkele minuten werken (afhankelijk van de eigenschappen van de gebruekte accu en de uit te voeren werkzaamheden).

Wanner het rode lampje (81c) gaat branden, werkdt de machine nieteer. Na enkele seconden worden de borstels/padhouder automatisch gestopt; alleen het aanzuigsystemen en (alleen voor SCRUBTEC 653BL, SCRUBTEC 651BCL, SCRUBTEC 661BL) het aandrijsysteme blijven werken, zodat eventuele natte delen van de vloer kuren worden gedroogd en de machine aan eenplaats kan worden gebracht waar de accu's kuren worden opgeladen.

LET OPI!

Als de accu's bijna leeg zich, mag u Niet door blijven werken om schade aan de accu's en een kortere levensduur te voorkommen.

DE TANKS LEGEN

Een automatisch sluitsystem met vlotter (36) zorgt dat het aanzuigsystemein neer werk als de vuilwatertank (21) vol is. Wanner het aanzuigsystemein wordt gestopt, merkt u dit doordat het geluidsniveau van de motor voor het aanzuigsysteme toeneemt of doordat de vloer nicht更是 wordt gedroogd.

WAARSCHUWING!

Wanner het aanzuigsysteme per ongeluk worden uitgeschakeld (bijvoorbeeld wonneer de vlotter eerder ingrijpt als de machine met een plotselinge beweging worden stoppezet), kunt u het systeem waar activeren door het met de schakelaar (73)uit te schakelen, de afdekking (22) te openen en te controleren of de vlotter in het rooster (36) tot het niveau van het water is gedaald; sluit daarna de afdekking (22) en start het aanzuigsystemeeer met de schakelaar (73).

Als de vuilwatertank (21) vol is,kest u de tank als volgt legen.

Tank met vuil water legen

1. Stop de machine.
2. Breng het schrobdek met de borstelhouser padhouder omhoog door het pedaal (11) in te drukken.
3. Breng de trekker (25) omhoog met de hendel (10).
4. Breng de machine waar de aangewezen 'verzamelzone'.
5. Leeg de vuilwatertank met behulp van de flexibele slang (16). Vul na de werkzaamheden het reservoir met schoon water.

Tank met reinigingsmiddel/schoon water legen

1. Voer de voorgaande punten 1 tot en met 4 UIT.
2. Leeg de tank met reinigingsmiddel met de flexibele slang (17). Vul na de werkzaamheden het reservoir met schoon water.

De afvalcontainer van de cilindrische borstels legen (alleen voor schrobdek met cilindrische borstels)

1. Stop de machine.
2. Verwijder met het schrobdek voor de houder van de cilindrische borstels omlaag de afvalcontainer (D, Afb. 3) door deze met de handgreep (E) zichwaarts te trekken.
3. Leeg en spoel de container (D) en plaats hem terug door de betreffende bevestigingen weer vast te koppelen.

NA GEBRUK VAN DE MACHINE

Als u klaar bent, moet u de volgende handelingen UITvoeren voordat u machine achechterlaat:

1. Verwijder de borstels/padhouders zoals in het betreffende.Deel wordt uitgelegd.
2. Leeg de tanks (20 en 21) en de afvalcontainer (D, Afb. 3) aan de hand van het specifieke deel.
3. Voer de onderhoudswerkzaamheden uit die na gebruik van de machine要去en worden uitgevoerd (zie het hoofdstuk Onderhoud).
4. Zet de machine op een droge, schone plaats en houd de borstels/padhouder en de trekker gedemonteerd of omhoog.

LANGE PERIODE VAN STILSTAND

Als de machine langer dan 30-Dayniet wordt gebruikt, is het raadzaam de volgende handelingen uit te voeren:

1. Voer de handelingen uit het deel 'Na gebruik van de machine' uit.
2. Ontkoppel de stekker (12) van de accu's.

Na de eerste 8 uur moet u de bevestiging van alle bevestigings- en aansluitingsorganen van de machine controeren. Controller of de zichtbare onderdelen intact+zijn en geen lekkage vertonen.

ONDERHOUD

De levensduur van de machine en de optimale veilige werkig ervan worden geholpen door nauwkeurig en regelmatig onderhoud. Hieronder staat het schema voor regelmatig onderhoud. De aangegeven perioden zijn afhankelijk van de specifieke werkomstandigheden en worden bepaald door de verantwoordelijkpepersoon voor onderhoud.

LET OP!

De handelingen moeten worden uitgevoerd op een uitgeschakelde machine met ontkoppelde accu's. Lees darüber eerst aandachtig de instructies in het hoofdstuk Veiligheid door, voordat u de onderhoudswerkzaamheden uitvoert.

Alle regelmatige of buitengewone onderhoudswerkzaamheden要去en worden uitgevoerd door bevoegd personeel of bij een bevoegd servicecentrum.

In deze handleiding staan na het normale onderhoudsschema alleen de eenvoudigste en meest voorkomende onderhoudsprocedures.

De procedures voor de onderhoudswerkzaamheden die Niet in het vastgelegde onderhoudsschema staan, vindt u in de werkplaatshandleiding, die bij de verschillende servicecentra ligt.

ONDERHOUDSSCHEMA

Procedure	Dagelijks, na gebruik van de machine	Wekelijks	Maandelijks	Jaarlijs
Accu's opladen
Reiniging van de trekker
Reiniging van de borstels/pads
Reiniging van de tanks, van het aanzuigrooster met vlotter en contrôle van de pakking van de afdekking
Reiniging en ontluchting van het Chemical Mixing System (optioneel)
Controle en verranging van de rubbers van de trekker
Reiniging van het filter voor het reinigingsmiddel/schoon water
Reiniging van de motor voor het aanzuigsysteme
Controle van het peil van de vloeistof in de WET-accu's
Controle van de bevestiging van schroeven en moeren			(1)
Controle of verranging van koolborstels voor de motoren van de borstels/padhouder				(2)
Controle of verranging van de koolborstels van de motor van het aanzuigsysteme				(2)
Controle of verranging van de koolborstels van de motoren voor het aandrijsystem (alleen voor SCRUBTEC 653BL, SCRUBTEC 651BCL, SCRUBTEC 661BL)				(2)

(1) En na de eerste 8 bedrijfsuren.
(2) Onderhoud door een geauthoriseerd Nilfisk Alto-servicecentrum.

ACCU'S OPLADEN

OPMERKING

Laad de accu's op als het gele lampje (81b) of het rode lampje (81c) gaat branden of na voltooing van de werkzaamheden.

WAARSCHUWING!

Houd de accu's altijd opgeladen, odomat de levensduur van de accu's dan langer is.

WAARSCHUWING!

Als de accu's leeg+zijn, zorg dan dat ze dat Niet te lang blijven, waar dat de levensduur van de accu anders minder wordt. Controleer minstens een keer per week of de accu's zich opgeladen.

WAARSCHUWING!

Wanner u de accu's met een externe acculader gaat opladen, gebruik dan een acculader die geschikt is voor het type accu dat is gemonteerd.

LET OPI!

Tijdens het opladen van de WET-accu's komt het zeer explosieve waterstofgas vrij. Laad de accu alleen op in een goed geventileerde ruimte en ver van open vuur. Tijdens het opladen van de accu's mag er nicht gerookit worden.

Houd de tank geopend als de accu's worden opgeladen.

LET OPI!

Letijdens het opladen van de accu's goed op dat er geen vloeistof uit de accu's loopt. Deze vloeistof is een bijtende stof. Als de vloeistof in contact komt met de huid of de ogen, spoel dan overvloedig uit met water en raadpleeg een arts.

Voorbereidende handelingen

1. Open de afdekking (22) en controller of de vuilwatertank (21) leeg is. Leeg deze anders met de aftapslang (16).
2. Zet de machine op eenplaats waar de accu's kunnen worden opgeladen.
3. Zet de contactsleutel (80) in de stand '0'.
4. Breng de tank voorlichtig (40) omhoog.

5. Alleen voor WET-accu's:

6. Controller het elektrolytpeil van de accu's (52); vul het peil eventuele bij via de doppen (53).

7. Laat alle doppen (53) open als u de accu's daarna oplaadt.
   Reinig indien nodig de bovenkant van de accu's.

8. Laad de accu's op een van de volgende manieren op, afhankelijk van de aanwezigheid van een elektronische acculader (90) op de machine.

Accu's met externe acculader opladen

1. Controller of de exter acculader geschikt is aan de hand van de betreffende handleiding. De nominale spanning van de acculader要去 gelijk zich aan 24 V.
2. Ontkoppel de stekker (12) van de accu's en sluit die op de externe acculader aan.
3. Sluit de acculader aan op het stroomnet.
4. Na het opladen ontkoppelt u de acculader van het stroomnet en haalt u de stekker (12) los.
5. (Alleen voor WET-accu's) Controller of het niveau van de elektrolyt in de accu's correct is en sluit alle doppen (53).
6. Sluit de stekker (12) van de accu's weeer aan op de aansluiting op de machine.
7. Breng de tank voorzichtig (40) omlaag.

Accu's met geintegreerde acculader (optioneel) opladen op de machine

1. Sluit de kabel (6) van de acculader opnieuw aan op het stroomnet [de spanning en de freqentie van het stroomnet要去en overeenkomen met de waarden van de acculader, wie het plaatje (34) op de machine]. Als de acculader op het stroomnet is aangesloten, worden alle functies van de machine automatisch uitgeschakeld. Het rode lampje (94) brandt op het bedieningspaneel van de acculader om aan te gehen dat de acculader de accu's oplaadt.
2. Als het groene lampje (92) brandt, is het opladen van de accu's voltooid.
3. Wanner de accu's volledig zich opgeladen, koppelt u de kabel (6) van de accelader los van het stroomnet en bevestigt u deze in de betreffende bevestiging (7).
4. Breng de tank voorzichtig (40) omlaag.

OPMERKING

Zie voor meer informatie over de werkking van de acculader (90) de betreffende handleiding.

CONTROLE VAN DE BEDRIJFSUREN VAN DE MACHINE

(Alleen wanner de machine is voorzien van een urenteller)

1. Zet de contactsleutel (80) in de stand 'I'.
2. Druk op de schakelaar (73) en lees op de urenteller (79) het totaal aantal bedrijfsuren (reinigen/drogen) af dat door de machine is uitgevoerd.
3. Druk nog een keer op de schakelaar (73).
4. Zet de contactsleutel (80) in de stand '0'.

REINIGING VAN DE TREKKER

OPMERKING

De machine werkkt alleen goed als de trekker schoon is en als de rubbers in goede staat+zijn.

WAARSCHUWING!

Wij raden u aan werkhandsoenen te dragen als u de trekker reinigt,ondat er vuil aan kan blijven hangen.

1. Zet de machine op een vlakke ondergrond.
2. Zet de contactsleutel (80) in de stand '0'.
3. Breng de trekker (25) omlaag met de hendel (10).
4. Draai de wieltjes (26) los en verwijder de trekker (25).
5. Ontkoppel de aanzuigslang (15) van de trekker.
6. Spoel en reinig de trekker van staal (Afb. 5) of van aluminium (Afb. 6). Reinig vooral de ruimten (A, Afb. 5 of 6) en de opening (B). Controller of de voorste rubber (C) en dechterste rubber (D) heel zich en geen snaen of scheuren vertonen. Als dat wel het geval is,要去en ze worden verrangen (zie de procedure in het volgende hoofdstuk).
7. Monteer de trekker wee in de omgekeerde volgorde van demontage.

CONTROLE EN VERVANGING VAN DE RUBBERS VAN DE TREKKER

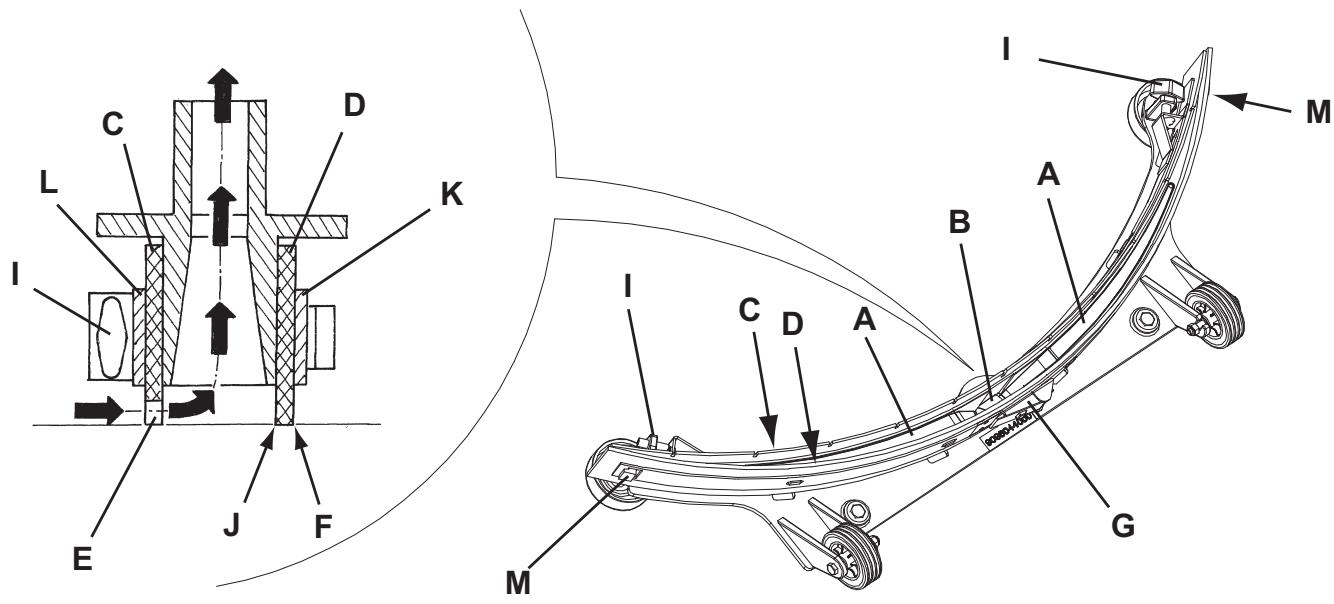

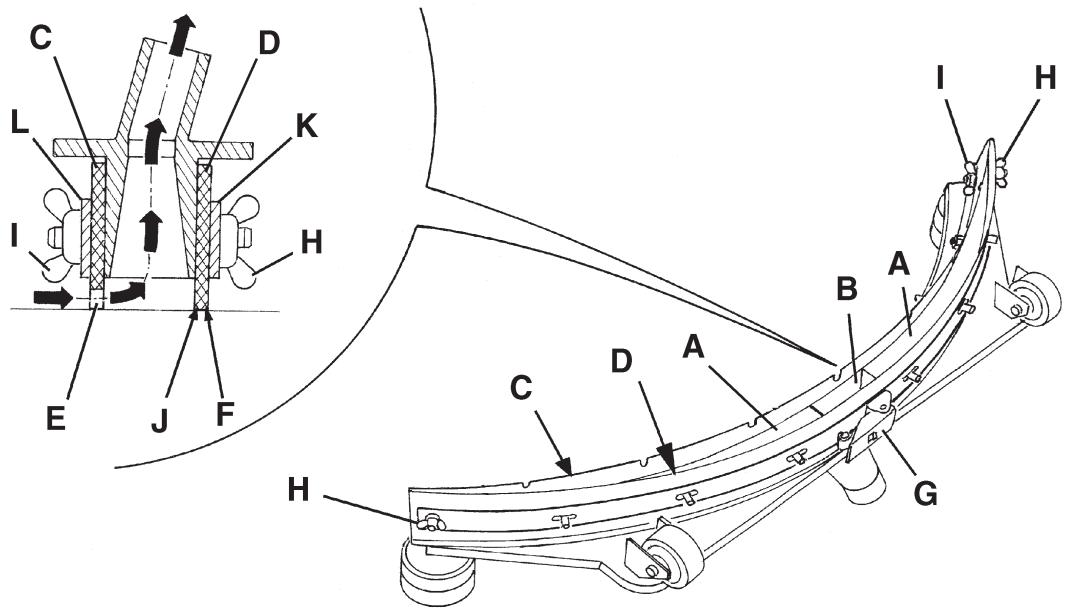

1. Reinig de trekker van staal (Afb. 6) of van aluminium (Afb. 7) en ga waar bij te werk zoals in het vorige deel.
2. Controller of de stroken (E, Afb. 6 of 7) van de voorste rubber (C) en de stroken (F) van de achterste rubber (D) tegelijkkertijd over de hele lengte op het controlevlak steunen. Als dat Niet het geval is,要去 u ze als volgt in hoogte verstellen:

Koppel de trekstang (G, Afb. 6 of 7) los, draai de vleugelmoeren (H, Afb. 6) los of koppel de houlders (M, Afb. 7) los; stel de城县 steunen weer aan. Bevestig de trekstang.
- Draai de wieltjes (I) los en stel de Voorste rubber (C, Afb. 6 of 7) af; draai daarna de wieltjes weeer vast.

1. Controller of de voorste rubber (C, Afb. 6 of 7) en dechterste rubber (D) heel zich en geen sden of scheuren vertonen. Als dat wel het geval is,要去en ze worden verrangen. Dat doet u als volgt. Controller ook of de voorste rand (J) van dechterste rubber Niet is versleten. Als dat wel het geval is, kan de rubber zich kapot gaan. Vervang deze door een van de andere drie randen die nog heel zich. Als de andere randen ook zich versleten,要去 u de rubber verrangen. Dat doet u als volgt:

Koppel de trekstang (G) los, verwijder de vleugelmoeren (H) of koppel de holders (M) los. Verwijder de bevestigingsband (K) en verrang/roteer de achterste rubber (D). Monteer de rubbereer in de omgekeerde volgorde van demontage.
- Draai de wieltjes (I) los en verwijder de bevestigingsband (L). Vervang daarna de voorste rubber (C). Monteer de rubber weer in de omgekeerde volgorde van demontage.

Na het verwangen (of roteren) van de rubbers moet u de hoogte van de rubbers afstellen zoals eerder beschreven.

1. Sluit de aanzuigslang (15) aan op de trekker.
2. Monteer de trekker (25) en draai de wieljtes (26) vast.
3. Stel eventueel het wieltje voor afstelling van de uitlijning (27) van de trekker af.

S311320

Afbeelding 6

Afbeelding 7

S311321

REINIGING VAN DE BORSTELS/PADS

WAARSCHUWING!

Wij raden u aan werkhandsoenen te dragen als u de borstel/pad reinigt odomat er vuil aan kan blijven hangen.

1. Verwijder de borstels/pads van de machine zoals werden beschreiben in het hoofdstuk Gebruik.
2. Reinig en spoel de borstels/pads met water en reinigingsmiddel.
3. Controller of de borstels/pads heel zich en Niet overmatig versleten. Anders要去z ze worden verrangen.
4. Verwijder van het schrobdek voor de houder met cilindrische borstels de afvalcontainer (D, Afb. 3) door deze met de handgreep (E) zijwaarts te trekken.

Leeg en spoel de afvalcontainer (D) enplaats hem terug door de interne bevestigingen weer vast te koppelen.

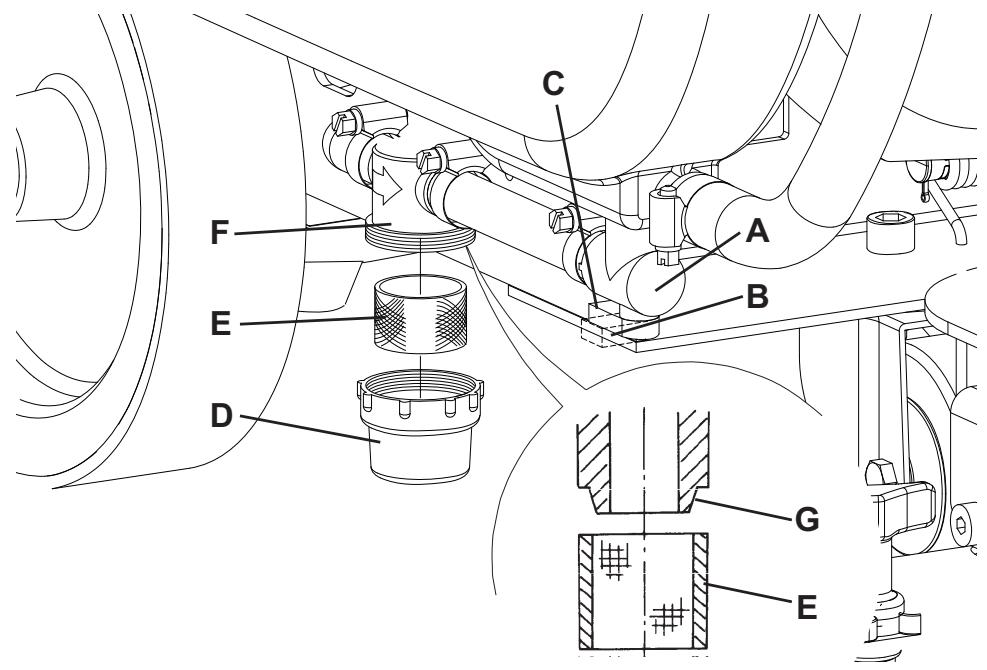

REINIGING VAN HET FILTER VOOR DE MOTOR VAN HET AANZUIGSYSTEEM

1. Zet de machine op een vlakke ondergrond.
2. Zet de contactsleutel (80) in de stand '0'.
3. Open de vuilwatertank.
4. Haal eventueel het water uit de tank met de slang zodat u het filter kunt zien.
5. Controller of het voorfilter schoon is. Reinig het eventueel met water en met perslucht,plaats het daarna terug.
6. Voer de punten 1, 2 en 3 in de omgekeerde volgorde UIT.

REINIGING VAN HET FILTER VAN HET REINIGINGSMIDDEL/SCHOON WATER

1. Zet de machine op een vlakke ondergrond.
2. Zet de contactsleutel (80) in de stand '0'.
3. Sluit het kraantje van het reinigingsmiddel (A, Afb. 8) dat zich onder de machine bevindt,chter het achechterwiel rechts. Het kraantje (A) is gesloten als hij in de stand (B) ten opzichte van de slangen staat; hij is geopend als hij in de stand (C) staat.
4. Verwijder de transparante afdekking (D) en verwijder daarna het filterrooster (E). Reinig ze en monteer ze waar in de steun (F).

OPMERKING

Plaats het filterrooster (E) op de juiste manier terug in de houder (G) van de steun (F).

1. Open het kraantje (A).

Afbeelding 8

P100118

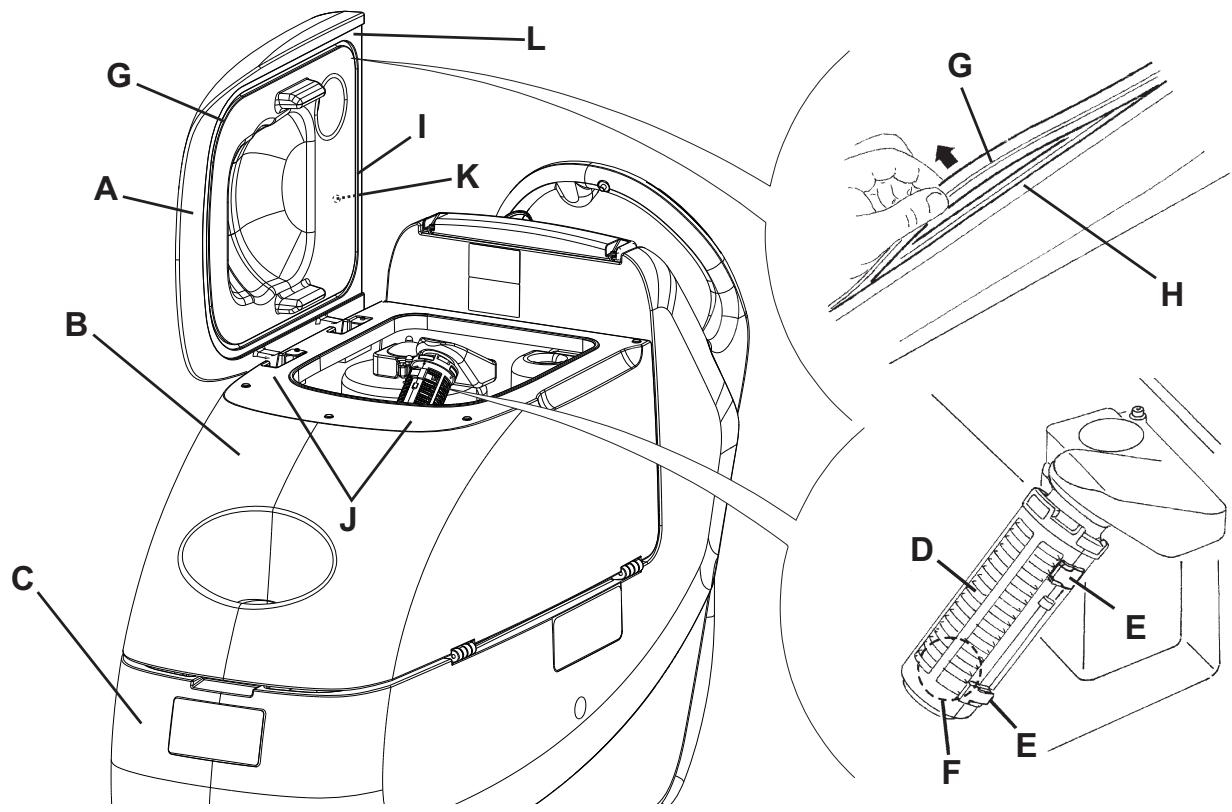

REINIGING VAN DE TANKS, VAN HET AANZUIGROOSTER MET VLOTTER EN CONTROLLE VAN DE PAKKING VAN DE AFDEKKING

1. Breng de machine waar de aangewezen 'verzamelzone'.
2. Zet de contactsleutel (80) in de stand '0'.
3. Open de afdekking (A, Afb. 9) in de stand voor spoelen (L).
4. Reinig en spoel de afdekking (A), de tanks (B en C) en het aanzuigrooster met automatische sluiting met vlotter (D) met schoon water.
5. Verwijder het water uit de tanks met de slangen (16 en 17).

Koppel eventueel de steunen (E) los, open het rooster (D) en haal de vlotter (F) eruit. Reinig deze met zorg enplaats weer terug.

1. Controller of de pakking (G) van de afdekking van de tank heel is.

OPMERKING

De pakking (G) zorgt dat er voldoende druk worden opgebouwd in de tank. Dat is nodig om het vuile water waar binnen te zuigen.

Vervang zo nodig de pakking (G) door deze uit de bevestiging (H) te halen. Als u een neue pakking monteert, moet u de bevestiging (I)plaatsen zoals in de afbeelding (midden anschter).

1. Controller of ook alle oppervlakken (J) waarme de pakking (G) contact maakt onbeschadigd zich en geschikt voor bevestiging van de pakking zich.

OPMERKING

Via de opening (K) kan de lucht in de spouw van de afdekking worden afgevoerd, zodat de druk in de tank op peel blijft.

1. Sluit de afdekking (A).

Afbeelding 9

P100119

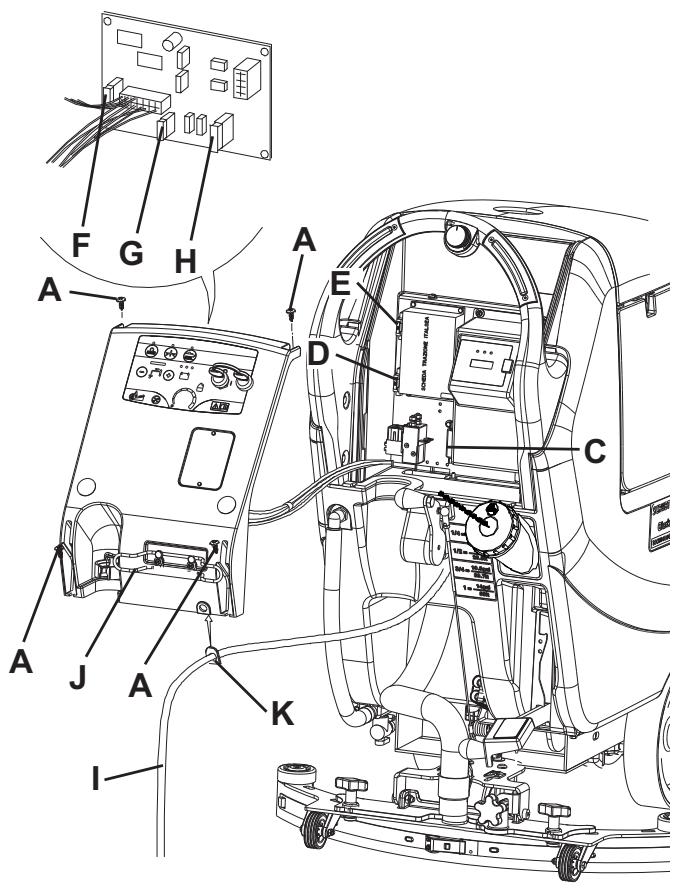

CONTROLE / VERVANGING VAN DE ZEKERINGEN

1. Ontkoppel de stekker van de accu's (12).
2. Verplaats de aftapslang van het vuile water (16).
3. Verwijder, waar van toepassing, de kabel van de acculader (I, Afb. 10)uit de steun (J).
4. Verwijder de schroeven (A) en verplaats voorzichtig de rijbediening (B) waar bij het rubberen dopje (K)uit de houder op de rijbediening (B) worden gehaald.
5. Controller / verrang de volgende zekeringen:

(5a) Zekering F1, schrobdek borstelhouser: (40 A)
(5b) Zekering F2, aanzuigsystem: (30 A)
(5c) Zekering F3, aandrijfsystem: (30 A) (*)
(5d) Zekering F4, signaleringscircuits: (3 A)
(5e) Zekering F5, loskoppeling borstels/padhouser: (20 A)
(5f) Zekering F6, pompen: (3 A)

(*) Alleen voor SCRUBTEC 653BL, SCRUBTEC 651BCL, SCRUBTEC 661BL

1. Voer de punten 1 tot en met 4 in de omgekeerde volgorde UIT.

Afbeelding 10

P100120

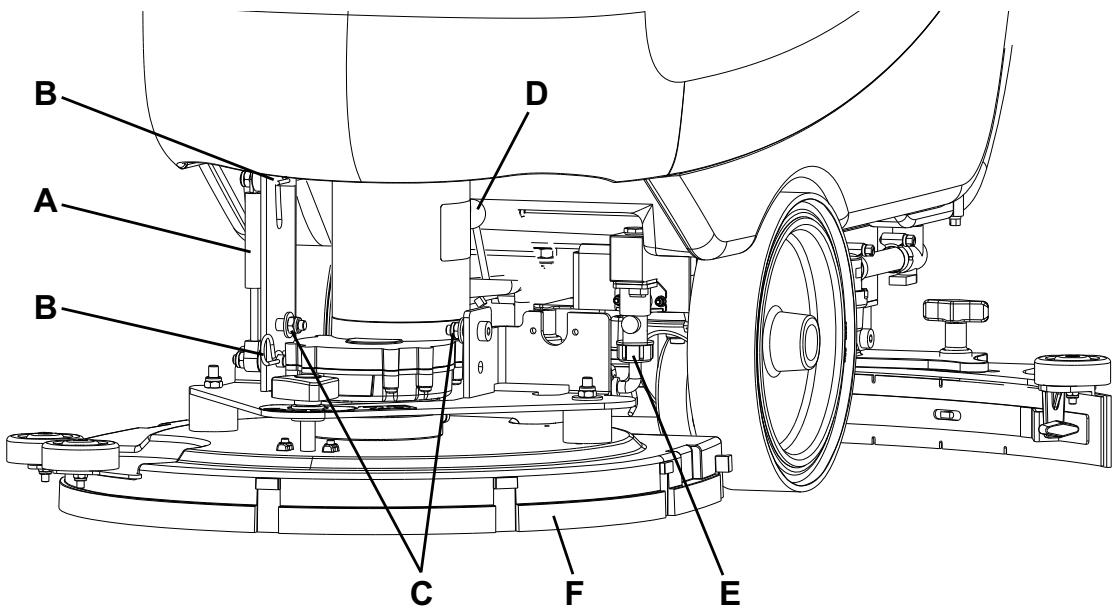

DEMONTAGE/MONTAGE VAN HET SCHROBDEK MET BORSTELHOUDER/PADHOUDER/HOUDER VOOR CILINDRISCHE BORSTELS

Op de machine kan eenvoudig zowel het schrobdek van de borstelhouser/padhouder (18a en 18b) als het schrobdek voor de borstelhouser met cilindrische borstels (18c) worden gemonteerd/verwijderd.

OPMERKING

Als het schrobdek worden gemonteerd/gedemonteerd, kan het nodig+zijn ook het type trekker te veranderen, zodat de bredtes overeenkomen. Zie voor de juiste aankoppeling van het schrobdek op de trekker het deel Montage van de trekker.

Demontage

1. Zet de machine op een vlakke ondergrond.
2. Verwijder de borstels/padhouders zoals in het betreffende.Deel wordt uitgelegd.Verwijder de cilindrische borstels Niet.
3. Breng het schrobdek met de borstelhouser padhouder omaaag door het pedaal (11) in te drukken.
4. Verwijder waar aanwezig de borgpennen (B, Afb. 11) en de gasveer (A).
5. Ontkoppel de elektrische aansluiting (D) van de motoren voor de borstels/padhouder.
6. Koppel het verbindingsstuk (E) van de leiding van het reinigingsmiddel los.
7. Verwijder de schroeven (C) en verwijder het schrobdek van de borstelhouser/padhouser (F).

Montage

1. Monteer de onderdelen in de omgekeerde volgorde van de demontage, let waar bij op het volgende:

2. wonneer het schrobdek voor de houder met cilindrische borstels (18c) is gemonteerd, hoeft de gasveer (A) Niet te worden gemonteerd.

P100121

REINIGING VAN DE TANK MET REINIGINGSMIDDEL

(Voor machines met Chemical Mixing System)

Reinig de tank met reinigingsmiddel (45) en ga waar bij als volgt te werk:

1. Breng de machine waar de aangewezen 'verzamelzone'.
2. Open de afdekking (22) en controller of de vuilwatertank (21) leeg is. Leeg deze anders met de aftapslang (16). Sluit de afdekking (22).
3. Breng de tank voorlichtig (40) omhoog.
4. Draai de dop (46) los en ontkoppel de slang (50) UIT de tank (45).
5. Verwijder de tank.
6. Spoel en reinig de tank in het aangewezen gebied.
7. Monteer de tank (45) en sluit de slang (50) aan.
8. Nadat de tank van het reinigingsmiddel is geleegd, moet het Chemical Mixing System worden gereinigd, door het systeme alleen met schoon water te lately werken.

OPMERKING

Ontlucht het system als het Chemical Mixing System zeer vuil of aangekoekt is en na lange perioden waar de machine Niet is gebruikt of gereinigd.

STORINGEN LOKALISEREN

Probleem	Waarschijnlijke oorzaak	Herstelactie
De motoren werknen nicht; er brandt geen enkel lampje.	Stekker accu's losgekoppeld.	Sluit aan.
	Accu's—helemaal leeg.	Laad de accu's op.
De machine beweegt nicht (Alleen voor SCRUBTEC 653BL, SCRUBTEC 651BCL, SCRUBTEC 661BL)	De machine is gestart met de contactsleutel verwijl de knoppen ingedrukt worden gehonden.	Zet de contactsleutel op ‘0’ en herhaal de startprocedure zonder de knoppen in te drukken.
De lampjes (81) knipperen tegelijkertijd.	De motor van het schrobdek is overbelast.	Gebruik een minder agressieve borstel die beter geschikt is voor de ondergrond of werk Niet met de extra druk ingeschakeld.
De borstels werknen nicht; het rode lampje (81c) brandt.	Lege accu's	Laad de accu's op.
Onvoldoende aanzuiging van het vuile water.	Vuilwatertank vol.	Leeg de tank.
	Flexibele slang ontkoppeld van de trekker.	Sluit aan.
	Aanzuigrooster beschadigd of vlotter gesloten.	Reinig het rooster of controller de vlotter.
	Vuile trekker; versleten of beschadigde rubbers van de trekker.	Reinig en controller de trekker.
	Afdekking van de tanks Niet goed afgesloten of pakking beschadigd.	Sluit de afdekking op de juiste manier of verwang de pakking.
Onvoldoende toevoer van het reinigingsmiddelণn ar de borstels.	Filter voor reinigingsmiddel/schoon water vuil.	Reinig het filter.
	Tank vuil (uitlaatopening verstopt).	Reinig.
	Tank Chemical Mixing System (optioneel) vuil/aangekoekt.	Reinig met ontluchtingscyclus.
Trekker maakt groeven.	Vuil onder de rubbers van de trekker.	Verwijder het vuil.
	Rubbers van de trekker versleten, gespleten of gescheurd.	Vervang de rubbers.
	Trekker Niet afgesteld met het wieljtje.	Stel af.

OPMERKING

Als de machine met de acculader gemonteerd is aangeschaf, werkt de machine nicht zonder de acculader op de machine. Als u problemen hareft met de acculader,kest u het Beste contact opnemen met een bevoegd servicecentrum.

Neem voor meer informatie contact op met de Nilfisk Alto-servicecentra. Zij beschikken over de servicehandleiding.

VERWIJDERING

Als de machine worden afgedankt, moet hij maar een bevoegd verwijderingbedrijf worden gebracht.

Voordat de machine wordt afgedankt, moeten de volgende materialen worden verwijderd en gescheiden enervolgens volgens de geldende milieunormen maar de betreffende afvalverwerkingsbedrijven worden gebracht:

Accu's
- Borstels/pads
Kunststoff slangen en onderdelen
Elektrische en elektronische onderdelen (^*)

(*) Raadpleeg met name voor het afldanken van elektrische en elektronische onderdelen uwplaatselijke Nilfisk Alto-kantoort.

NilfiskALTO

Why Compromise

www.nilfisk-alto.com

HEADQUARTERS

DENMARK

Nilfisk-Advance Group

Sognevej 25

2605 Brøndby

Denmark

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

SALES COMPANIES

AUSTRALIA

Nilfisk-ALTO

48 Egerton St.

PO box 6046 Silverwater

NSW 2128 Australia

Tel.: [phone]

Fax: [phone]

BELGIUM

Nilfisk-ALTO

Division of Nilfisk-Advance n.v-s.a.
