GEBRUIKSAANWIJZING MS-3202 E DOLMAR

Lees voor het in gebruik nemen van de bosmaaier / strimmer deze gebruiksaarwijzing zorgvuldig door en neem alle veiligheidsvoorschriften inRCT.

Bewaar de gebruiksanaanjwizing voor eventuele naslag.

Hartelijk dank voor uw vertrouwen in de DOLMAR-bosmaaier / strimmer. U heeft uw keuze lately vallen op de DOLMAR die het product is van jarenlange research en ervaring op het gebied van bosmaaier / strammers. Lees deze gebruiksaanwijzing zorgvuldig en aandachtig door, zodat u zich op de hoogte stelt van alle veiligheidsvoorschriften en op de best möglichke manier kutwerken met uw DOLMAR-bosmaaier / strimmer.

Inhoudsopgave pagina

Symbolen 37

Veiligheidsvoorschriften 38

Benaming van de onderdelen 43

Montage van motor en as 44

Montage van de stuur handgreep 45

Montage van de beschemkap 46

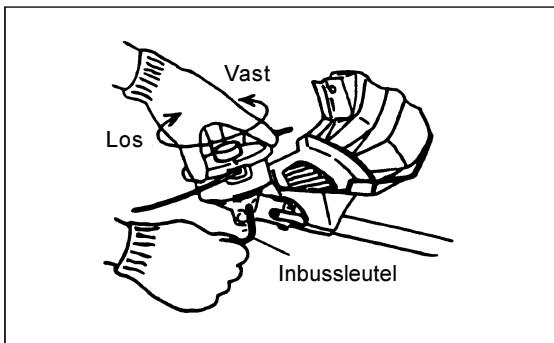

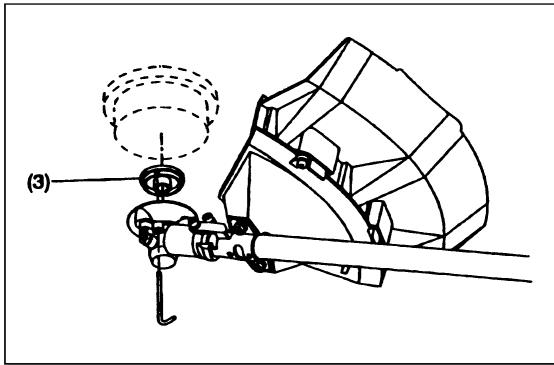

Montage van het snijblad of de nylondraadkop 47

Brandstoffen/Tanken 48

Correct gebruik van de machine 49

Aandachtspunten bij de bediening en hoe u de machine moet stoppen 49

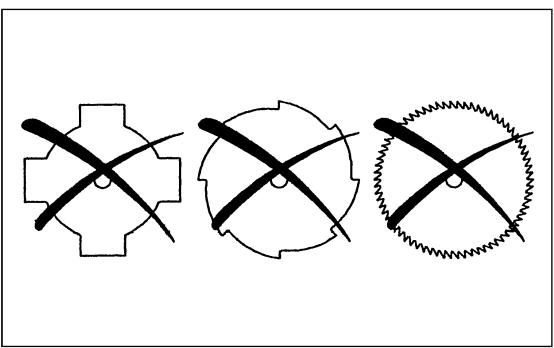

Bijslijpen van snijgereedschap 50

Onderhoudsvoorschriften 52

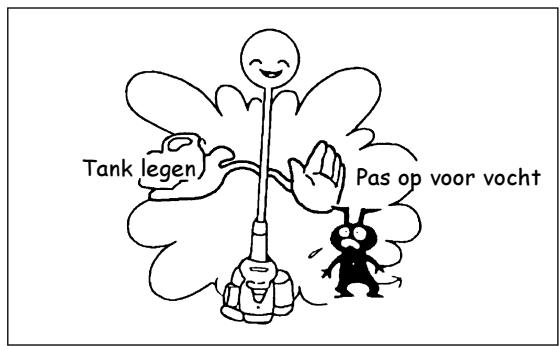

Machine-opslag 54

SYMBOL

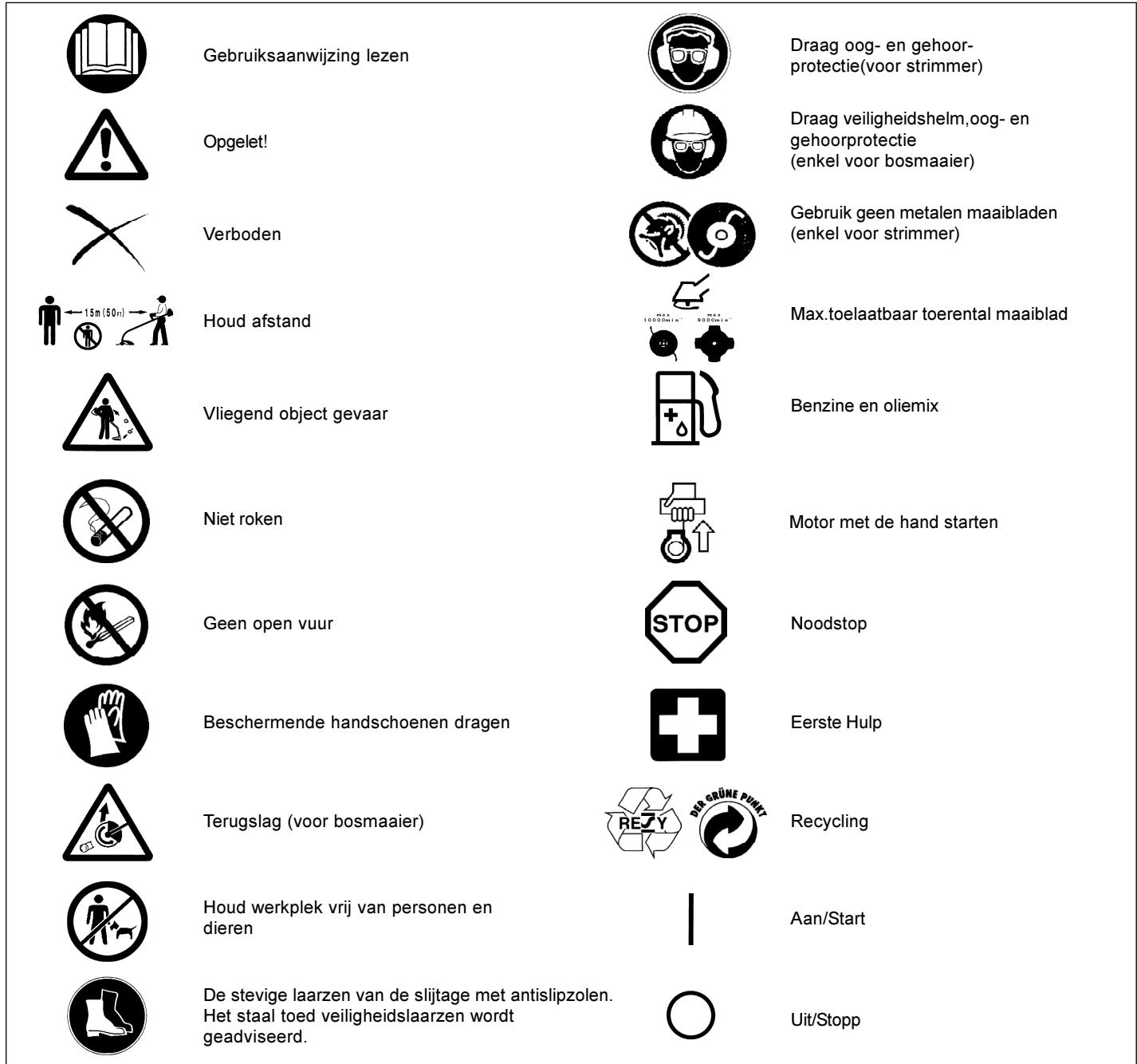

U komt bij het lazen van de gebruiksaanwijzing de volgende symbolen gegen.

Algemene instructies

• Om een veilig gebruik te garanderen要去 dege die bosmaaier / strimmer bedient altijd deze gebruiksaanwijzing lezen, om zich met de werkig ervan vertrouwd te make. Onvoldoende geinstrueerde gebruikers können zichelf en andereen door ondeskundig gebruik in gevaar brengen.
• De bosmaaier / strimmer alleen uitlenen aan Personen met ervaring in het gebruik van bosmaaier / strammers. De gebruiksaanwijzing dient waar bij overhandig te worden.
• Nieuwe gebruikers要去en zich door de verkoper latent instruieren, of een cursus volgen.
• Jeugdige Personen onder 18JAar mogen de bosmaaier / strimmer nicht met metalen snijgereedschap (cirkelzaagblad, 3-tandsslagmes, slagmes etc.) gebruiken. Voor jeugdigen boven 16JAar geldt dit verbod nicht als zij in het kader van hun oppleiding onder toezicht staan van een vakman.
• Het werken met een bosmaaier / strimmer vereist een hoge mate van concentratie.
• Alleen in goede lichamelijke conditie mag u met de bosmaaier / strimmer werken. Alle werkzaamheden rustig en precies uitvoeren. De gebruiker is verantwoordelijk ten opzichte van derden.
• Nooit onder invloed van alcohol of drugs werken en ook nooit de bosmaier / strimmer gebruiken als u eigelijk te moe bent of zich Niet goed voelt.

Bedoeld gebruik van de machine

• De bosmaaier / strimmer is alleen bedoeld om gras, onkruid, struikgewas en dergelijke te maaien en mag Niet worden gebruikt voor enig ander doel, zoals het bijwerken van kanten of heggen, aangezien dit kan leiden tot ernstig letsel.

Persoonlijke beschemingsuitrusting

• De kleding要去 doelmatig়, d.w.z. nauwsluitend maar mag Niet hinderen. Geen sieraden of kleding dragen waarmee u in het struikgewas verstrikt kurz raken.
• Om bij het maaien verwondingen aan hoofd, ogen, handen of voeten en schade aan het gehoor te vermijden要去 de hierna omschreiben beschermende uitrusting gedragen worden.
• Het dragen van eeneiligeidshelm worden aangeraden; bij het werken opplaatsen met gevaar voor vallende voorwerpen is dit beslistoodzakelijk. Deeiligeidshelm(1) moet regelmatig op beschadigingen wordengecontroleerd en moet na maximaal 5aar verrangen worden. Alleen goedgekeurde helmen gebruiken.

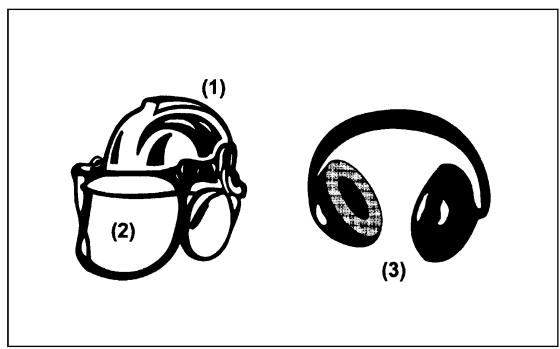

• Het vizier(2) de helm (alternatief: veiligheidsbril) beschermt gegen wegspattende houtspaanders, splinters en stenen. Om verwondingen aan de ogen te voorkomen dient u bij het werken met de bosmaier / strimmer algtd een veiligheidsbril of een veiligheidsmasker te dragen.
• Om gohoorschade te voorkomen: draag algtdijd geschikte persoonlijke gehoorbeschemming (oorbeschemmers(3), oorproppen, oorwatten etc.).
• De veiligheidsoverall(4) beschermt u tegen splinters en stenen, het gebruik worden dringend aanbevolen.
• Werkhandsohenen(5) van een zware kwaliteit leer behoren tot de voorgeschreven uitrusting en要去en bij het werk den met de bosmaaier / strimmer algtd gedragen worden.
• Bij het werkken met de bosmaaier / strimmer moeten veriligheidsschoenen of veriligheidslaarzen(6) met profielzool, stalen neus en beenbeschemmers gedragen worden.

Starten van de bosmaier / strimmer

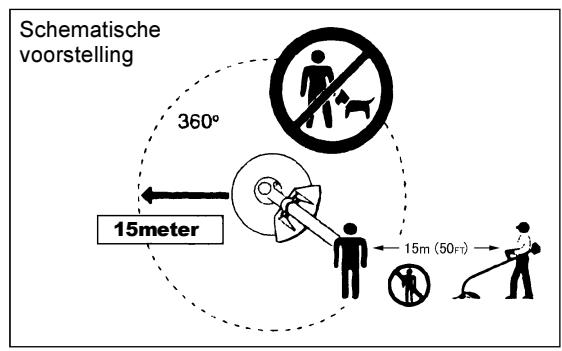

• Verzeker u ervan dat er zich geen andere Personen binnen een straal van 15 meter van de machine bevinden, let hierbij ook op dieren.
• Voor aanvang van de werkzaamheden, dient u de bosmaaier / strimmer te controleren op de volgende punten. Controller: of het snijgereedschap goed vast zit, de gashefboomlicht loopt en de gasblokkering functioneert, of. Het snijgereedschap mag bij stationair toerental Niet meedraaien. Raadpleeg bij twijfel uw dealer voor het afstellen hiervan. Controller of de handgrepenschoon en droog zichen en of de start/stop schakelaar functioneert. Mocht u omtrent een van deze punten Niet geheel zeker zichen, neemt u dan a.u.b. contact op met uw dealer.

• U mag de bosmaaier / strimmer alleen starten volgens de gebruiksaanwijizing.
  Andere start-technieken zijn nicht toegestaan.
• De bosmaaier / strimmer en het snijgereedschap mogen alleen voor het beschreiben gebruiksdoel ingezet worden.
• De bosmaaier / strimmer pas nadat deze volledig in elkaar gezet is starten.
  De machine mag uitsluitend geheel gemonteerd gebruikt worden!
• Voor het starten erop letten dat het snijgereedschap Niet in contact komt met harde voorwerpen, bijv. takken, stenen e.d., want dit zou een gevaarlijke terugslag hunnen gehen.
• De machine meteen afzetten bij merkbaar veranderd machinegedrag.
• Als het snijgereedschap met stenen of andere harde voorwerpen in aanraking is geweest, direkt de motor afzetten en het snijgereedschap inspecteren.
• Het snijgereedschap moet regelmatig op beschadigingen gecontroleerd worden (eventuele haarscheuren door kloppen-klanktest vaststellen).

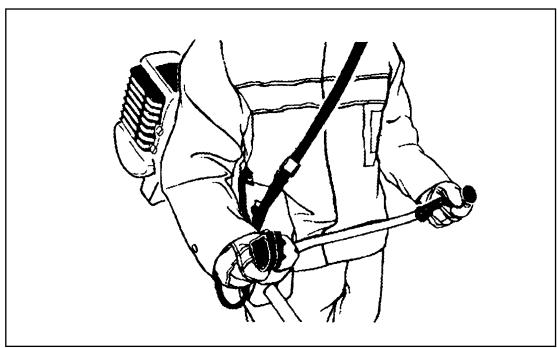

• De bosmaaier / strimmer alleen met schoudergordel gebuiken, en deze voor aanvang van de werkzaamheden aanbrengen. Een goede afstelling van de schoudergordel is noodzakelijk, om onnodynig vermoeid raken te voorkomen. De bosmaaier / strimmer nooit met een hand bedieren.
• Bij het werkken met de bosmaier / strimmer deze algid met beiden handen vasthouden. Let er vooral op dat u stabel staat!
• De bosmaier / strimmer要去zadanig gehanteerd worden dat er geen uitaatgassen ingeademd können worden. Niet in gesloten ruimten werken (vergiftigingsgevaar). Koolmonoxidegas is reukloos.

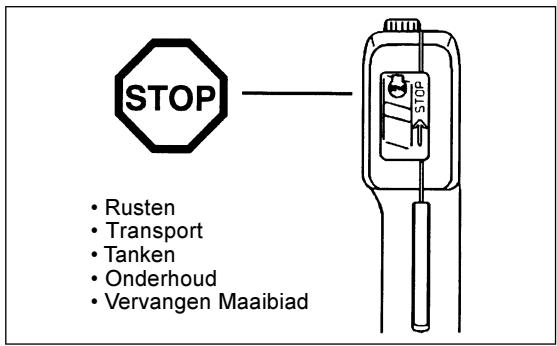

• Gedurende werkonderbrekingen moet de motor afgezet worden en het apparaat zodanig neergezet worden dat er geen gevaar voor personen kan optreden.
• De hete bosmaaier / strimmer nicht in droog gras of bij brandbare voorwerpen leggen.
• Het snijgereedschap要去 voorzien zijn van de bijbehorende beschemkap. Machine nooit zonder beschemkap gebruiken!
• Machine nicht gebruiken met defecte uitlaat.
• Tijdens transport moet de motor afgezet worden.
• Als de bosmaaier / strimmer over grotere afstand worden vervoerd moet in ieder geval de meegeleverde bescherming aangebracht worden (snijgereedschap).
• Tijdens transport in wagens要去 machine zo geplaatst worden dat er geen benzine uit kan lopen.
• Bij verzenden van de machine要去 de benzinetank volledig geleegd zijn. Schematisch overzicht van de werkomgeving.
• Laat de motor nicht op de grond vallen bij het verwijderen van de bosmaaier / strimmer van de vrachtauto, waar anders de brandstoftank ernstig kan worden beschadigd.
  Uitgezonderd noodgevallen, mag u de bosmaaier / strimmer nicht latent vallen of stoten waar de bosmaaier / strimmer anders moqelijk ernstig worden beschadigd.

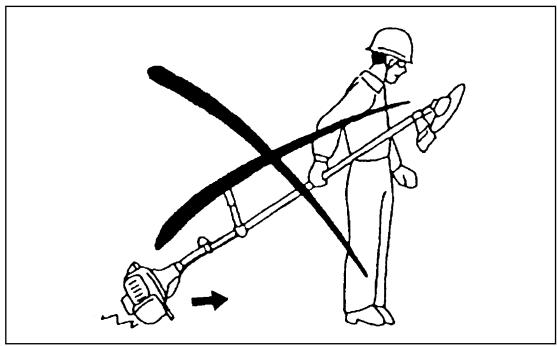

• Til de machine als in zijn geheel van de grond wanner U deze verplaatst. Het is uiterst gevaarlijk de benzinetank over de grond slepend te verplaatsen, waar dit de benzinetank kan beschaden met bijkomend gevaar voor benzinelekkage en brand.

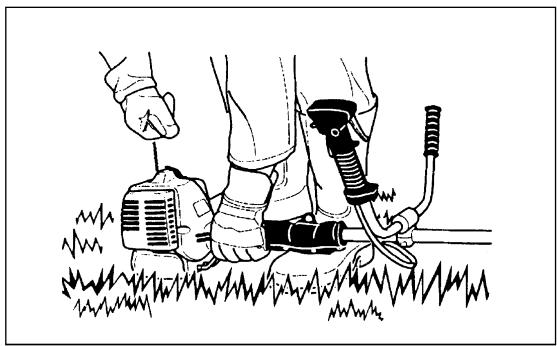

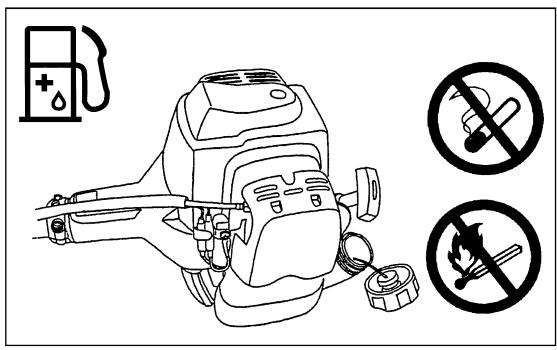

Tanken

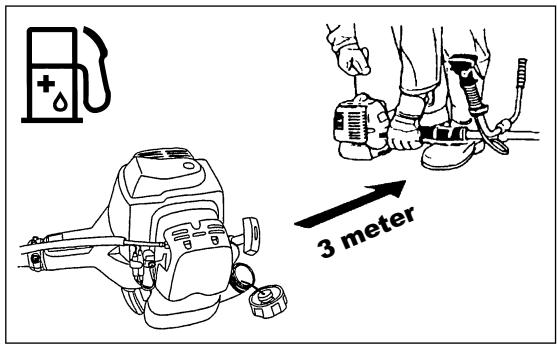

• Bij het aftanken van de bosmaaier / strimmer要去 de motor afgezet worden. Roken en open vuur Niet togetstaan.
• Vermijd huidcontact met minerale olieprodukten. Adem geen brandstofdampen in. Draag handschoenen tijdens het tanken. Beschermende kleding regelmatig verrangen en reinigen.
• Let erop dat er geen benzine of olie in de bodem verdwijnt (bescherming van het milieu). Als er brandstof gemorst is dit direct verwijderen.
• Mors geen brandstof op de kleding. Als dit toch geleurt direct omkleden, om het möglichelijk vlamvatten van uw kleding te voorkomen.
• De tankdop regelmatig op lekkage controleren.
• De schroefdop van de brandstoftank goed aandraaien. Voor het starten van de bosmaaier / strimmer veranderen van standplaats (tenminste 3 meter verwijderd van de tankplaats).
• Niet in afgesloten ruimten tanken. Brandstofdampen verzamelen zich op de vloer (explosiegevaar).
• Brandstof alleen in goedgekeurde en gewaarmerkte brandstoftanks opslaan. Brandstof buiten bereik van kinderen opslaan.

Werktechniek

• Alleen bij goed zich en goede verlichting werken. In de winter bijzonder letten op gladheid, nattigheid, ijnsnneeuw (uitgijgevaar). Zorg ervoor dat u stabel staat.
• Nooit boven schouderhoogte maaien.
• Nooit staande op een ladder werken.
• Nooit met de bosmaaier / strimmer in een boom klimmen en werkzaamhedenuitvoeren.
• Nooit werken op een onstabiele ondergrond.
• Verwijder vreeimde voorwerpen zoals stenen, zand, spijkers etc. Vreeimde voorwerpen beschadigen het snijgereedschap en+kunnen leiden tot gevaarlijke terugslag (kickback).
• Het snijgereedschap moet het volle werktoerental bereikt hebben voordat het maaien mag worden begonnen.

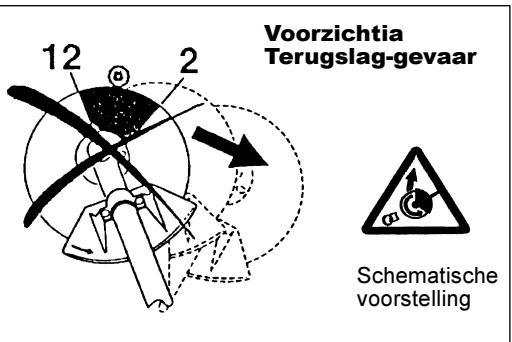

Terugslag (kickback).

• Bij het werkken met de bosmaier kan ongecontroleerde terugslag voorkomen.
• Dit is vooral het geval, als er met het rechtter bovendeel van het snijblad,ussen 12 en 2 uur gesneden worden.
  -In het bereik 12-2aar nooit aanzetten voor snijden!
• Bij vast materiaal (struiken, bomen etc.) met een doorsnede groter dan 3cm, mag in dit bereik nooit aangezet worden voor het snijden, aangezien de bosmaaier hierdoor ongecontroleerd met groe kracht in zichwaartse richting weggeslingerd kan worden (gevaar voor letsel).

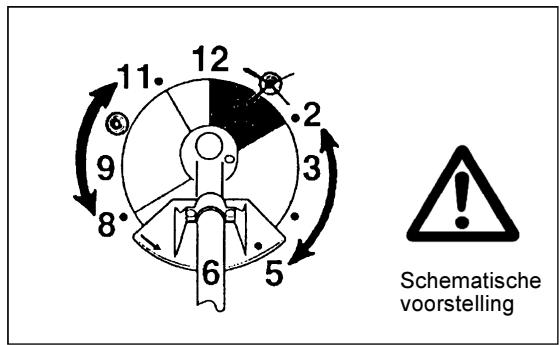

Terugslag vermijden

• In het bereik tussen 12 en 2 our bestaat een verhoogd gevaar voor terugslag, in het bijzonder bij gebruik van metalen snijwerktuigen!
• Werkzaamheden in het bereik van 11-12 uur en 2-5 uur mogen alleen door geschoolde Personen op eigensrisicouitgevoerd worden.
• In het bereik van 8-11 uur kan gemakkelijk en met weinig gevaar voor terugslag gemaaid worden.

Snijgereedschappen

De snijgereedschappen alleen voor het aangegeven doel gebruiken!

Metalen bladen-Snijbladen (stervorm, met 4 punten, en wervelblad, met 8 tanden)

Voor het snijden van stevig materiaal zoals: onkruid, hoog gras, struiken, wildgroei e.d.met een maximale doorsnede van 2 cm. Bij deze werkzaamheden worden de bosmaaier van rechts waar links in een halve cirkelBeen en weer bewogen (zoals bij een handzeis).

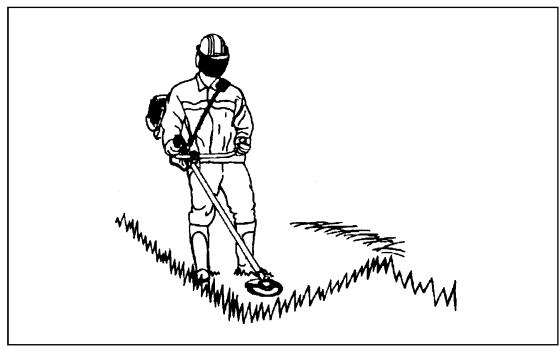

Aanwijzingen voor het onderhoud

• De goede werkung van de machine, in het bijzonder van snijgereedschap, beschemkap en schoudergordel,要去 telkens voor aanvang van de werkzaamheden gecontroleerd worden. In het bijzonder moet erop gelet worden dat het snijgereedschap volgens voorschrift geslepen is.
• Bij het wisselen en slijpen van het snijgereedschap, reinigen van de machine en snijgereedschap etc.要去 de motor afgezet bijn.

Beschadigd snijgereedschap mag nicht gericht of gelast worden.

• De machine要去 geluidsarm möglich en met zo min möglich schadelijkeuitlaatgassen gelebruikt worden. Hierbij is een correcte afstelling van de carburateur belangrijk.
• De bosmaaier / strimmer regelmatig reinigen en alle schroeven en moeren controleren op loszitten.
• Onderhoud en opslag van de bosmaaier / strimmer nicht in de nabijheid van open vuur.
• De bosmaaier / strimmer mag alleen met een lege tank in gesloten ruimten opgeslagen worden.

Veiligheidsvoorschriften van de Arbeidsinspectie en verzekeringsmaatschappijen in acht nemen!

In geen geval veranderingen in de constructie van de bosmaaier / strimmer aanbrengen. U brengt daarmee uw veiligheid in gevaar.

Onderhouds- en montagewerkzaamheden mogen alleen worden uitgevoerd voor zover deze in gebruiksaanwijzing beschreibenন. Alle andere werkzaamheden要去en door de DOLMAR-servicedealer uitgevoerd worden.

Alleen originele DOLMAR-onderdelen gebruiken en geauthoriseerde accessoires. Bij gebruik van Niet originele ofiet geauthoriseerde onderdelen/accessoires dient rekening gehonden te worden met een verhoogd risico. DOLMAR accepteert geen aansprakelijkheid voor schade of ongelukken ten gevolge van het Niet gebruiken van voorgeschreven delen en accessoires.

Eerste Hulp

Voor eventuele ongevallen dient alsijd een verbanddoos op de werkplek aanwezig te zich; gelebruikte materialen direct weeer aanvullen.

Als u om hulp vraagt, geef dan de volgende informatatie:

• Waar gebeurde het
  -Wat gebeurde er
  Hoeveel gewonden
  Aard van verwondingen
• Noem uw naam!

Verpakking

De DOLMAR-bosmaier / strimmer worden geleverd in 2 beschermende kartenonnen dozens als bescherming gegen transportschade. Dit karton is geschikt voor hergebruik (oud papier recycling).

EU-conformiteitsverklaring

Ondergetekenden, Shigeharu Kominami en Rainer Bergfeld, namens DOLMAR GmbH, Jenfelder Str. 38, 22045 Hamburg, Duitsland, verklaren dat de DOLMAR machines

gefabriceerd door Robin, voldoen aan de basis veiligheids- en gezondheidseisen van de toepasselijke EU richtlijnen:

EU Machine-richtlijn 98/37/EG

EU EMC-richtlijn 89/336/EWG (geamendeerd door 91/263/EWG, 92/31/EWG en 93/68/EWG)

Geluidsproductie richtlijnen 2000/14/EC

De belangrijkste standaarden die werden toegepast om te konnen voldoen aan de eisen van de bovenstaande EU richtlijnen waren: EN11806, CISPR12, EN50082-1.

Technische documentatione: Fuji Robin Industries Ltd.

35, Ohoka Numazu-City, Shizuoka-Pref, 410-8535, Japan

Mitsunori Watanabe

General Manager, Afdeling Produktie

Gegarandeerd geluidsdrukniveau : 115 dB

Gemeten geluidsdrukniveau : 111 dB

Hamburg, 01.06.2005

Voor DOLMAR GmbH

Shigeharu Kominami

Managing Director

Rainer Bergfeld

Managing Director

TECHNISCHE GEGEVENS MS-3202, MS-3202 E, MS-3212

Model			MS-3202	MS-3202 E	MS-3212
			U-handgreep	E-handgreep	Beugelvormigehandgreep
Afmetingen: length x bredte x hoogte (zonder maaiblad) mm			1800x620x430	1800x600x435	1800x350x250
Gewicht (zonder maaiblad) kg			5.5	5.5	5.4
Tankinhoud L			0.8
Cylinderinhoud cm³			30.5
Max. motorvermögen kw			0.95 / 7000 min-1
Max. toerental motor min-1			10000
Max. toerental spindle-as min-1			6800
Maximaal brandstofverbruik kg/h
Maximaal specifikier brandstofverbruik g/kwh
Onbelast toerental min-1			2800
Koppeltoerental min-1			3700
Carburateur type			WALBRO WYJ
Type ontsteking type			Transistorontsteking
Bougie type			NGK BMR7A
Elektrodenafstand mm			0.6 - 0.7
Trillingen volgens ISO 79161)	rechte (achter) grep	stationair m/s2	3.42	4.18	4.25
		volgas m/s2	5.98	6.37	12.88
	linker (voor) grep	stationair m/s2	5.04	6.24	10.60
		volgas m/s2	3.15	5.08	10.14
Gem. Geluidsdruk volgens ISO 79171) dB			94.3
Geluidsniveau volgens ISO 108841) dB			101.9
Brandstof			Mengselerhouding (Benzine: DOLMAR originele twee-takt motorolie = 50:1)
Tandwieloverbrenging verhouding			13/19

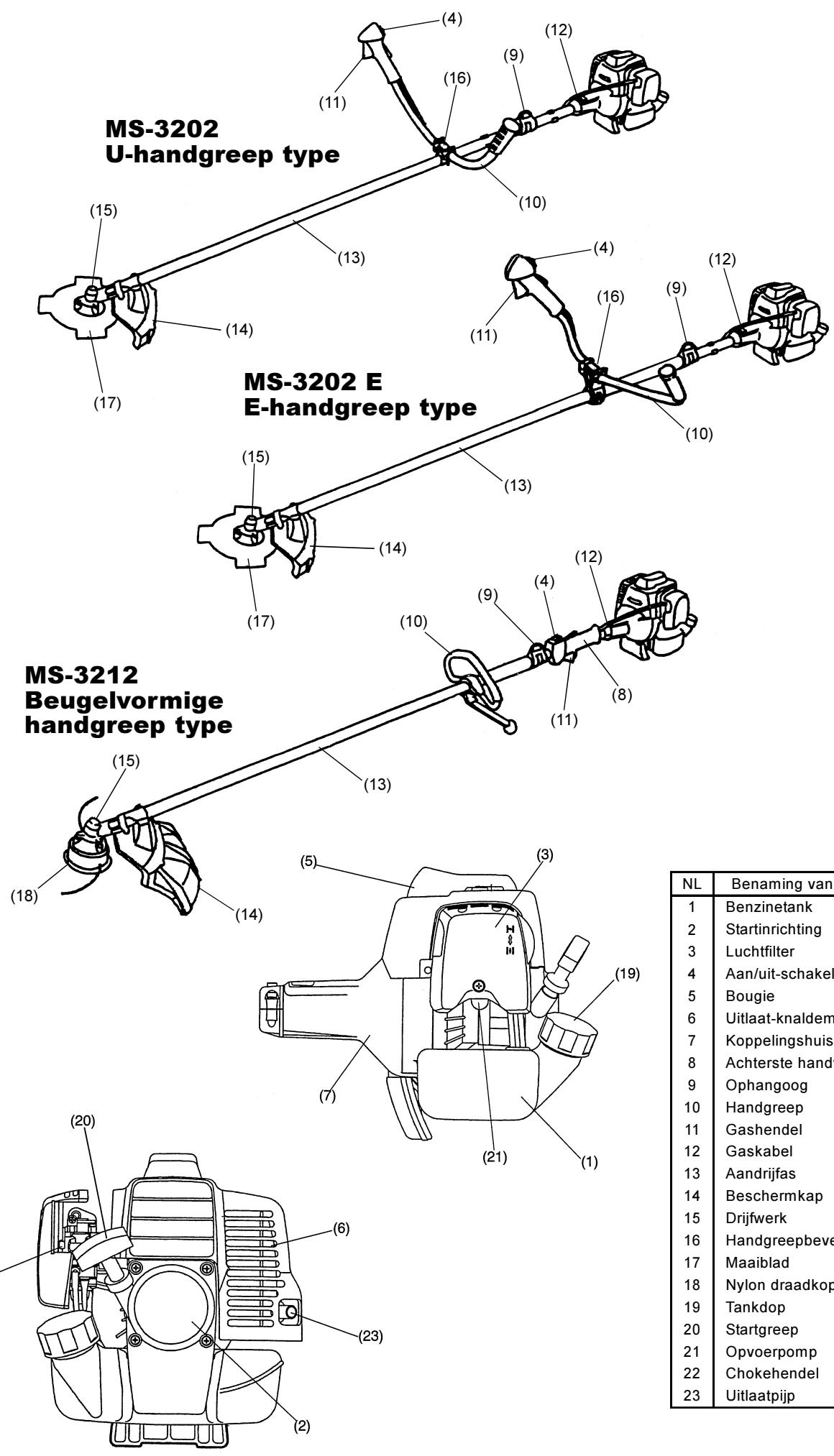

NL	Benaming van de onderdelen
1	Benzinetank
2	Startinrichting
3	Luchtfilter

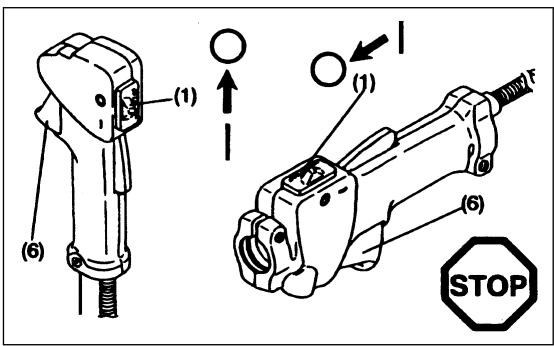

4	Aan/uit-schakelaar
5	Bougie
6	Uitlaat-knaldemper
7	Koppelingshuis
8	Achterste handvat
9	Ophangoog
10	Handgreep
11	Gashendel
12	Gaskabel
13	Aandrijfas
14	Beschemkap
15	Drijfwerk
16	Handgreepbevestiging
17	Maaiblad
18	Nylon draadkop

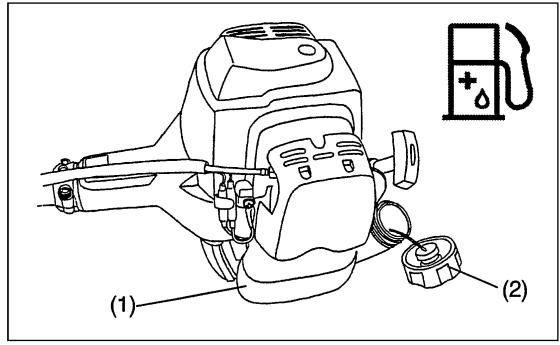

19	Tankdop
20	Startgreep
21	Opvoerpomp
22	Chokehendel
23	Uitlaatpijp

MONTAGE VAN MOTOR EN AS

WAARSCHUWING: Altijd voordat u aan de machine werkdt de aan/uit-schakelaar op uit zetten en de bougiekabel van de bougie trekken. Draag altijd beschermende handschoenen.

WAARSCHUWING: Start de bosmaaier enkel wanner deze compleet is opgebouwd.

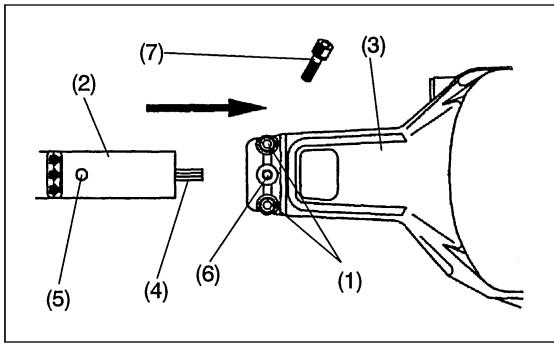

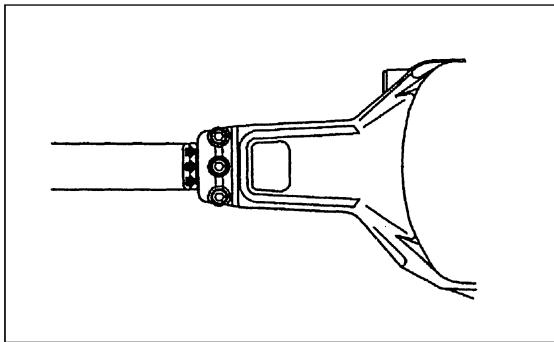

-Draai de twee bouten (1) los en steek de pijp met de aandrijfas (2)in het koppelingshuis (3).
- Steek de aandrijfas tot het pijlteken in het koppelingshuis. (Raadpleeg de afbeelding rechts.) Als het moeilijk gaat, kurz u het geheel (4) een beetje verdraaien en het opnieuw proberen.
-Breng het gat (5) in de pijp rond de aandrijfas (2) in lijn met het gat (6) in het koppelingshuis (6) en draai de bevestigingsbout (7) vast.
-Draai de twee bouten (1) links en rechts even vast met de meegeleverde inbussleutel.

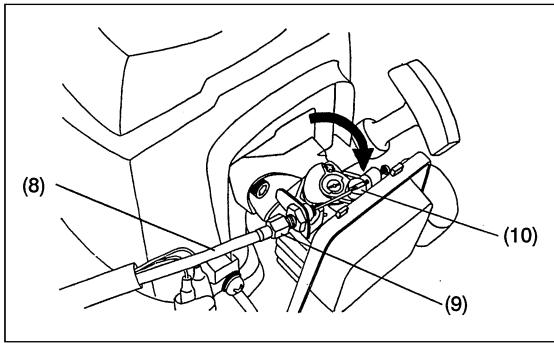

Bevestigen van de gaskabel

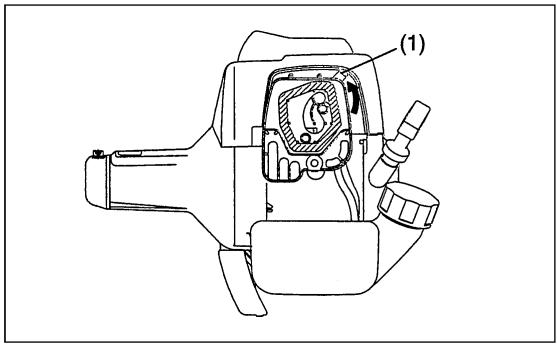

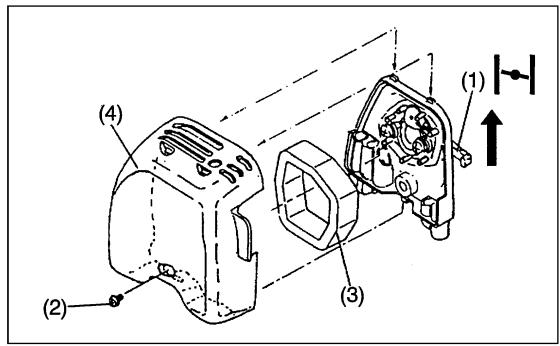

-Verwijder de afdekking van het luchtfilter.

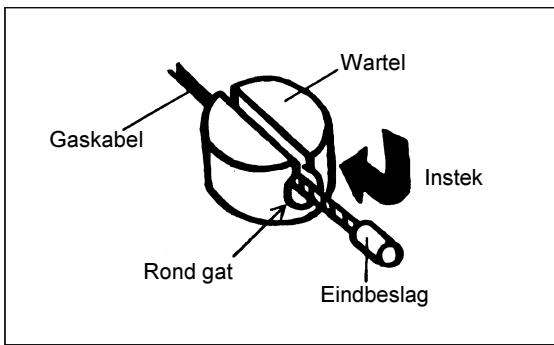

- Doe de gaskabel (8) in de stelkabel (9). Verzet de wartel (10) en doe de kabel in de wartel. Wees voorzichtig dat het Ronde gat in de wartel in de richting van het beslag aan het uiteinde van de binnendraad staat.
-Laat de wartel los en zorg ervoor dat het beslag van de binnendraad in het gat valt.
- Doe de afdekking van het luchtfilter waar terug.

Aansluiten van het snoer van de schakelaar

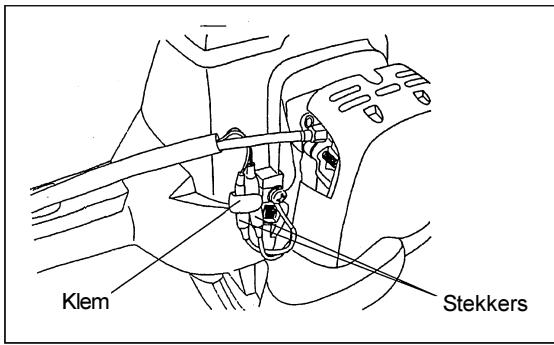

Sluit de snoeren van de schakelaar aan op de twee snoeren van de motor door deze in elkaar te steken.
-Zet de stekker vast met de klem.

MONTAGE VAN STUURIHANDGREEP

WAARSCHUWING: Altijd voordat u aan de machine werkt de aan/uit-schakelaar op uit zetten en de bougiekabel van de bougie trekken.

Draag altijd beschermende handschoenen.

WAARSCHUWING: Start de bosmaaier / strimmer enkel wanner deze compleet is opgebouwd.

Voor machines met U-handgreep

-Plaats het metalen hulpstuk waarmee de handgreep vastgezet worden zo dat de handgreep met de bedieningshendel (de rechtter handgreep) rechts zit, gezien vanaf de kant van de motor en de andere handgreep links.
-Pas de groef van het hulpstuk op het uiteinde van de handgreep. Zet dit provisorisch vast met de meegeleverde inbussleutel.
-Zet de handgreep in een comfortabile stand en draai cervolgens de vier inbusboutein links en rechts allemaal even vast met de inbussleutel.

Voor machines met E-handgreep

• Maak de vier M5 x 25 inbusbouten (1) provisorisch vast op de handgreephouder (2) zodate de handgreep met de bedieningshendel (3) aan uw rechterkant kommt.
  -Zet de handgreep zo dat u deze gemakkelijk Aunt bedieren en draai de inbusbouten (1) gelijkmatig aan.

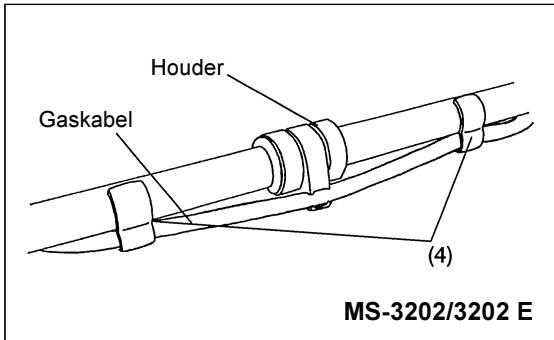

• Maak de gaskabel (samen met de aarddraad) vast aan de handgreep met behulp van de klemmen (4) en de houder.
  -Geleid de gaskabel zo dat deze nicht in een lus om de stuurhandgreep kan raken.

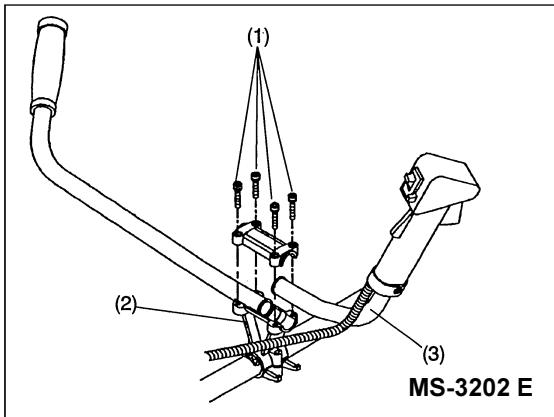

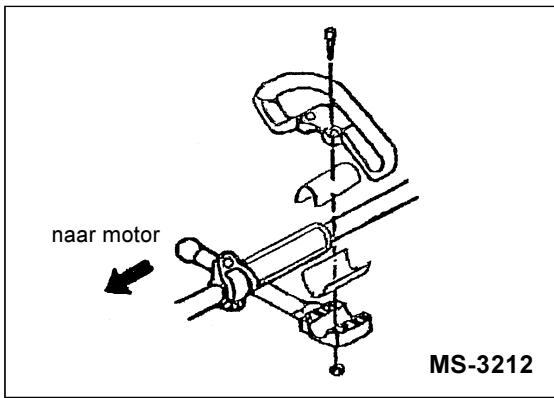

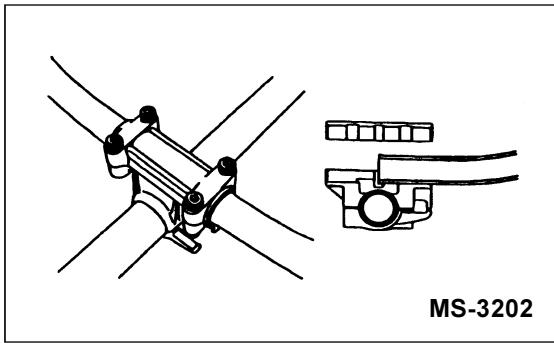

Voor machines met beugelvormige handgreep (CEN)

• Bevestig ter bescherming een aanslag aan de linkerkant van de machine tezamen met de handgreep.
• Stel de positie van de ringgreephemel Niet te zichb bij de regelhendel. Houd nicht minder dan 250~mm afstand tussen de hendel en de greedp. (Hiervoor is een afstandskraag bijgeleverd.)

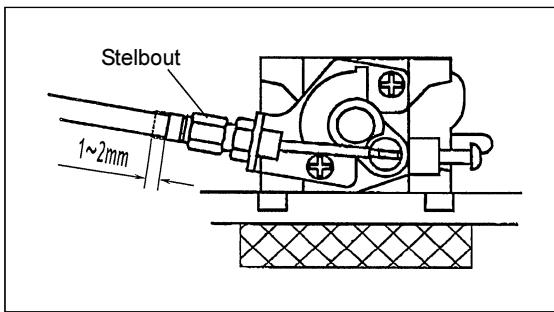

Stel de kabel met de stelschroef van de carburateur zo af dat er een spel ing is van 1 of 2mm met de gashendel in de laagste stand.

MONTAGE VAN DE BESCHERMKAP

Om aan de veiligheidsnormen te voldoen enkel de juiste combinatie van snijgereedschap/ beschemkap gebruiken zoals afgebeeld (voerschrift).

Verzeker u dat u enkel originele DOLMAR maaibladen of draadkoppen gebruikt.

-Het snijgereedschap moet in goede conditie zich, vrij van breuken, scheuren of verbuigingen.
-Indien u eensteen etc. raakt tijdens de werkzaamheden, direct de machine stoppen en het snijgereedschap controleren.
-Slijp of verrang het snijgereedschap met een interval van 3 uu tijdens werkzaamheden.

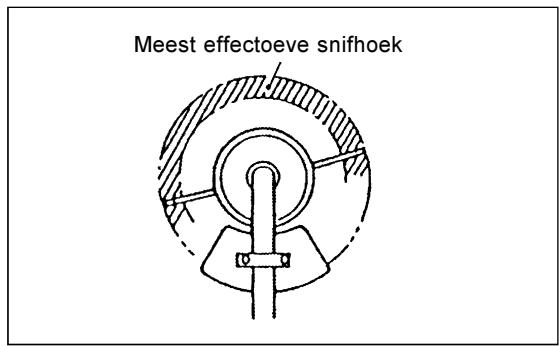

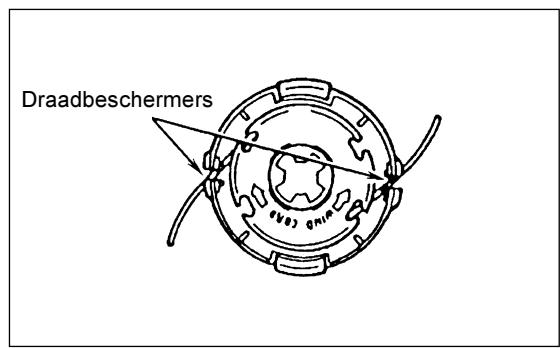

- Als de nylondraadkop in het gebruik gegen eensteen komt, dient u de motor onmiddelijk te stoppen en de nylondraadkop te controleren.

Stervorm-snijblad
art.nr.6418501400

Wervel-snuijblad
art.nr. 6418501900

Beschemkap voor metalen
art.nr.6278012001

Nylondraadkop
art.nr. 6418017000

Beschemkap voor draadkoppen
art.nr. 6278011001

WAARSCHUWING: De vereiste beschermkap moet te allen tjnde gemonteerd zijn voor uw eigendeiligheid en komform de veiligheidsnormen en eisen.

Het is Niet toegestaan zonder beschemkap te werken.

• Bevestig de beschermkap (1) aan de klem (3) met de twee M6x30 boute (2).

-Wanneer de nylondraadkop gekruikt, dient u de beschemer (6) in beschemer (1) te passen en deze vast te zetten met twee moeren (5) en twee schroeven (4).

MONTAGE VAN DEZAAGBLADBESCHERMKAP

-Draai de 3 bouten (8) los en verwijder de kap (7) die vastdraaien voorkomt.
-Zet de zaagbladbeschemkap (9) vast aan de tandwielkast met 3 bouten (8).
-Zet de steunbeschermer (10) vast aan de zaagbladbeschemkap (9) met bout M5 x 18 (11) en moer (12).
-Draai de M5 x 18 bout (11) vast en zet de steunbeschermer vast.

Saw Blade
art.nr.6418501600

Draai de machine ondersteboven en u kunt het snijblad of de nylodraadkop gemakkelijk verrangen.

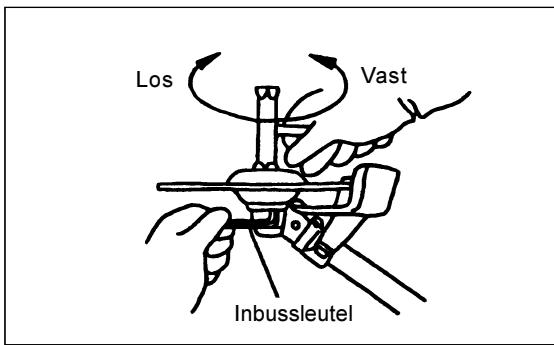

-Plaats de inbussleutel door het gat in het vrijfwerk en draai de beschemring (3) met de inbussleutel vast.

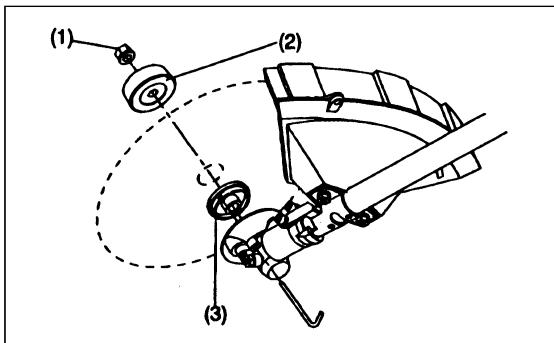

-Draai de moer (1) (linkse draad) met de dopsleutel los en verwijder de moer (1) en de drukschijf (2).

Met de imbussleutel nog in de blokkeerstand.

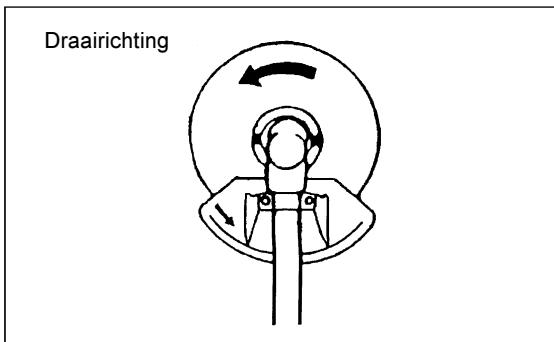

-Monteer het maaiblad op de uitgaande as zodate opstaande rand van de beschemring (3) in het gat van het maaiblad valt. Plaats de drukschijf (2) en draai de moer (1) aan (aandraaimoment: 13 - 23 N¥m)
NOOT: Draag alg tijd beschermende handschoenen bij werkzaamheden aan het snijgereedschap.
NOOT: De vastzetmoer van het snijblad (met veerring) is aan slijtage onderhevig. Als de veerring versleten of verrormd raakt, dient u de moer te verrangen.
NOOT: De drukschijf (2) en de moere (1) zijn nicht nodig bij montage van een draadkop. Monteer de nylordraadkop bovenop de beschemring (3).

-Schroef de nylon tweedreedkop op de uitgaande as.

-Let op dat u de nylordrandkop met de linkerkant boven monteert.

Gebruik van benzine

Met brandstoffen dient voorzichtig en zorgvuldig te worden omgegaan. Brandstoffen können stoffen bevatten die als oplos-middel werken. Alleen in goed geventileerde ruimten of in de open lucht tanken. Brandstofdampen nicht inademen, huidcontact met brandstof en minerale oliën vermijden. Olien en benzines ontvetten uw huid, allergische reacties konnen optreden. Ogen konnen geirriteerd raken door benzine en olie. Als olie of benzine in uw ogen komt, wast u deze directuit met schoon water. Als uw ogen geirriteerd blijven, bezoek dan direct een dokter!

Brandstof en mengsmering

De motor van de bosmaaier is een tweetaktmotor met een groot vermogen die werkt op een mengsel van brandstof en tweetaktolie. De motor is ontworpen voor gebruik van normale benzine met een minimaal octaangetal van 91RON. Is deze brand-stof Niet beschikbaar, dan+kunnen ook brandstoffen met een hoger octaangetal gebruikt worden. Hierdoor ontstaat geen schade aan de motor, wel要去 reckening gehonden woden met een vermindering van de prestaties. Dit is ook het geval bij gebruik van loodhoudende benzine. Gebruik waarom voor een optimale motorwerking en ter bescherming van gezondheid en milieu alleen loodvrijne brandstof!

Voor de smering van de motor worden tweetaktmotorolie (kwaliteitsklasse TC-3) gebruikt; deutsche wordt gemengd met de brandstof. De motor is ontworpen voor de gespecificierde tweetaktolie met een verhouding van 50:1, voor de minste schade aan het milieu. Daardoor worden een lange levensduur en een betrouwbare werkung van de motor gewaarborgd. Het is absolutoodnoodzakelijk de mengverhouding van 50:1 aan te honden (bij gebruik van de gespecificierde tweetaktmotorolie), anders kan een probleemloze werkung van de motor Niet worden gegarandeerd.

De juiste mengverhouding:

Benzine : Gespecificeerde originele twee-takt motorolie = 50 : 1 of

Benzine : Twee-takt motorolie van ander merk = 25 : 1 aanbevolen

NOOT: Voor een juiste brandstof/olieverhouding de olie voormengen in de helft van de totaal gewenste hoeveelheid brandstof, daarna de rest van de brandstof toevoegen. Voor het vullen van de tank van de bosmaier eerst het mengsel goed schudden. Het is Niet zinvol uit overdreven veiligheidsbewustzijn het olie-aandeel in het tweetaktmensgel te vergroten ten opzichte van de aangegeven mengverhouding. Hierdoor ontstaanmeer verbrandingsresten, deze belasten het milieu en verstappen het uitlaatkanaal in de cilinder evenals de knaldempe. Verder stijgt het brandstofverbruik en neemt het vermogen af.

De motor moet uitgeschakeld zich!

• Reinig de directe omgeving rond de vulopening (2), om te voorkomen dat vuil in de tank (1) kommt.
  Draai de benzinetankdop (2) los en vul af.
  Draai de tankdop (2) wee aan.
• Reinig de tankdop (2) en tank na vullen!

Brandstofopslag

Benzine is nicht voor een onbeperkteijd houdhaar. Koop enkel de hoeveelheid nodig voor eenperiode van max.4 weken. Enkel goedgekeurde jerrycans gebruiken.

Raadpleeg de veiligheidsinstructies op pagina 39!

Benzine	50:1	25:1
1000 mL (1 L)	20 mL	40 mL
5000 mL (5 L)	100 mL	200 mL
10000 mL (10 L)	200 mL	400 mL

CORRECT GEBRUIK VAN DE MACHINE

Afstellen van de schoudergordel

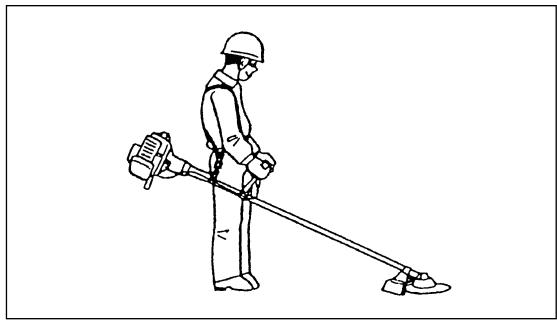

• Stel de lenghte zo af dat het maaiblad of de nylordraadkop evenwijdig hangt aan het grondoppervlak.

Loshaken

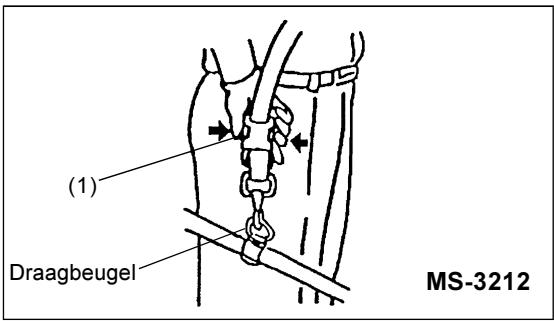

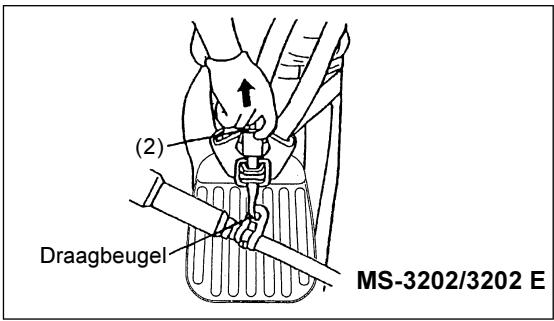

-In een noodgeval, duw inkepingen (1) aan beiden kanten, en de bosmaaier zal direct losgehaakt zich. Houd controle over de machine op dat moment en pas op dat de machine nicht maar u toe komt of andere Personen kan verwonden.

WAARSCHUWING: Het Niet compleet onder controle houden van de machine kan ernstige (zelfs dodelijke) verwondingen veroorzaken.

-In geval van nood, trek de nood-ontgrendelaar (2) met de vinger krachtig omhoog om de machine los van het lichaam te lately komen. Houd controle over de machine op dat moment en pas op dat de machine nicht maar u toe komt of andere Personen kan verwonden.

WAARSCHUWING: Het Niet compleet onder controle houden van de machine kan ernstige (zelfs dodelijkke) verwondingen veroorzaken.

AANDACHTSPUNTEM BIJ DE BEDIENING EN HOE U DE MACHINE MOET STOPPEN

Raadpleeg de van toepassing zijnde veiligheidsinstructies!

Starten

Verplaats u minimaal 3 meter van de tankplaats. Plaats de bosmaaier / strimmer op een vlakke, schone ondergrund en zorg dat het snijgereedschap Niet in aanraking kan komen met de grond of andere voorwerpen.

Koude start

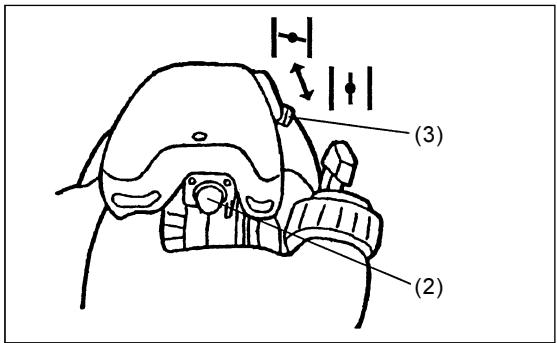

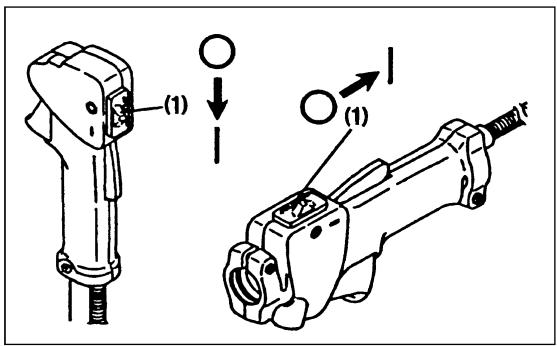

-Plaats de I-O aan/uit-schakelaar (1) in de positie zoals aangegeven met de pijl in de tekening.

-Plaats de machine eerst op de grond.
Druk op het blaasbalgie van de opvoerpomp (5), herhaal dit 7 tot 10 keertotdat het balgje zich bevuld heeft.
-Plaats de chokehendel (6) in de bovenste positie ( -)

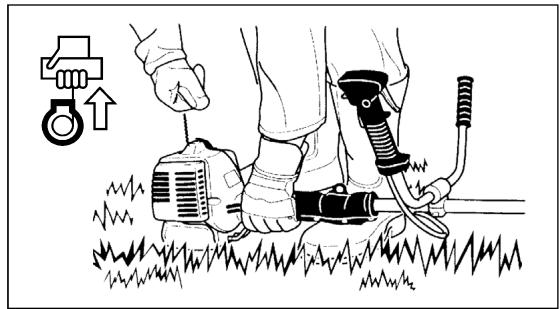

-Houd het koppelingshuis stevig vast met uw linkerhand, zoals afgebeeld.
-Trek langzaam aan de startergreep tot u de compressie voelt en trek nu stevig door.
-Trek Niet de volle lenghte van het starterkoord uit en LAST deze onder begeleiding zich wee prollen.
-Herhaal dit zonodig totdat de motor bijna aanslaat.
- Als de motor gestart is, zet u de choke terug op "I". De choke gaat automatischteringuandere"1"stand wonneer metde gashendel het gas open gezet worden.

-Laat de motor ongeveer een minuut warmdraaien voordat u aan uw Werkzaamheden begint.

Noot: - Als de starthendel herhaaldelijk aangetrokken worden met de choke op de "▶" positie, komt er te veel benzinetoevoer hetgeen het starten bemoeilijkt.

• Indien er teveel benzinetoevoer is, verwijder de bougie en draai de starthendel enkele keren om de overvloedige benzine te verwijderen.

Droog verdier de polen van de bougle.

Waurschuwingijdens werkzaamheden:

If Als de gashendel vol ingeknepen blijft in een onbelaste toestand, kan het motortoerental oplopen tot over de 10.000 /min. Werk enkel met een belast toerental dat zo ongeveer:tussen de 6000 en 8000 /min ligt.

Warme start

• Als boven omschreiben, Archer zonder gebruik van de choke (chokehendel blijft in onderste positie || ).

Stoppen

-Laat de gashendel (6) los en als het motortoerental gezakt is drukt u de I-O aan/uit-schakelaar in de "O" stand, zodate de motor stopt.
- Let er op dat het snijblad möglichnest onmiddelijk stopt enaar het in een dergelijk gevaleerst volledig tot stilstandkommen.

BIJSTellen VAN DE LAGE OMWENTELINGSSNELHEID (STATIONAIR)

Het snijgereedschap (maaiblad of nylon draadkop) mag Niet draaien als de gashendel nicht bediend worden. Indien nodig stelt u het stationaire toerental af met de stationair-stelschroef.

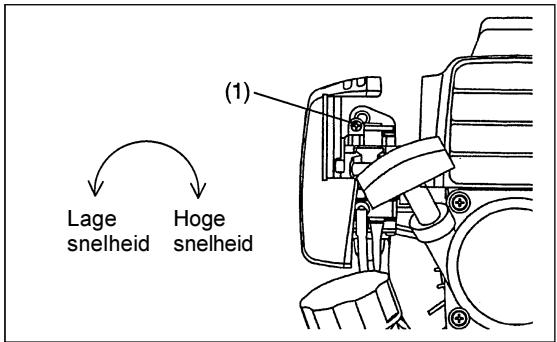

Controleren van stationair toerental

-Stationair toerental afstellen op 2800 /min.

Indien nodig afstellen met de stationair-stelschroef. (snijgereedschap mag nicht draieren wonneer de motor stationair draait).

Indraaien van de stelschroef (1) verhoegt het toerental, uitdraaien zal het toerental lately zakken.

BIJSLIJPEN VAN SNIJGEREEDSCHAP

WAARSCHUWING: het snijgereedschap hieronder vermeld mag enkel geslepen worden door geauthoriseerd personneel. Uit de hand slijpen kan resulteren in onevenwichtig snijgereedschap, wat trillingen en schade aan de machineveroorzaakt.

• Snijbladen (stervorm, met 4 punten, en wervelblad, met 8 tanden)

Slijpservice wordstegarandeed door de service-dealer.

NOOT: Om de levensduur van het snijgereedschap (sterblad, wervelblad) te verllogenkte u het blad omdraaien zDat beside kanten gebruikt worden.

Nylondraadkop

De nylondraadkop is een twee-draadskop van het automatisch type. De nylondraadkop zal automatisch更是 nylondraad toevoeren (juiste lenghte) bij veranderingen in de centrifugale krachten,veroorzaakt door het sterk wisselen van het toerental. Om darüber in gras更是 efficient te werkken, drukt u de nylon onderbol de tegen grond om draad toe te voeren.

Werkwijze

• Versnel het toerental van de nylondraadkop tot ongeveer 6000min^-1
  Een laag toerental onder de 4800min^-1 is nicht bruikbaar om extra nylondraad toe te voeren.
• De meest effectieve snijhoek is weergegeven in de afbeelding rechts.

Als het draad Niet automatisch worden toegevoerd, handelt u als volgt:

1. Laat het toerental tot stationair zakken en geef hernieuwd vol gas. Herhaal dit tot het nylon draad op de juiste lenghte is.
2. Als het nylon draad te kort is (na verbruik) om op bovenstaande wijze te worden verlangd, drukt u de nylon onderbol gegen de grond om extra draad te te voeren.
3. Als het draad ook Niet volgens procedure 2 worden toegevoerd, windt u het draad dan opnieuw op de spoel zoals omschreiben onder "Vervangen van nylordraad".

Vervangen van nylon draad

• Stop erst de motor.

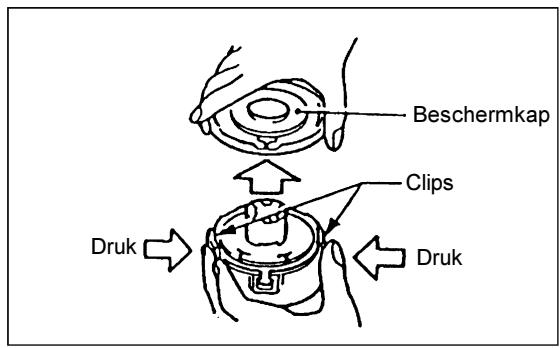

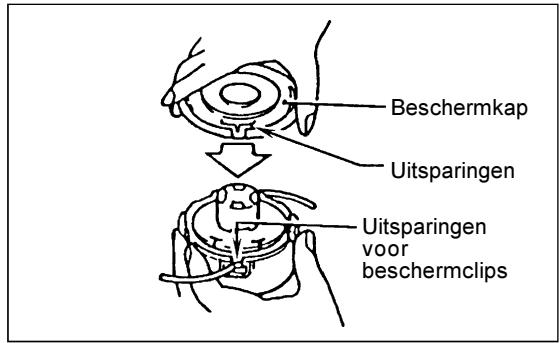

• Druk de clips waar binnen om de beschemkap te konnen verwijdenen.

• Verwijder nu de spel.

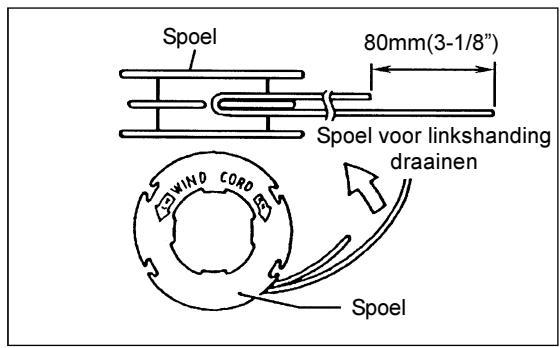

• Haak het midden van het neue nylon draad in de nok van de spoel, waar bij u het draad van 1 uiteinde ongeveer 80mm langer LAST dan het andere. Vervolgens draait u het draad strak om de spoel met de draadrichting van de spoel mee (linksdraaiend aangeduid met LH enrechtshandig aangeduid met RH op de zijkant van de spoel).

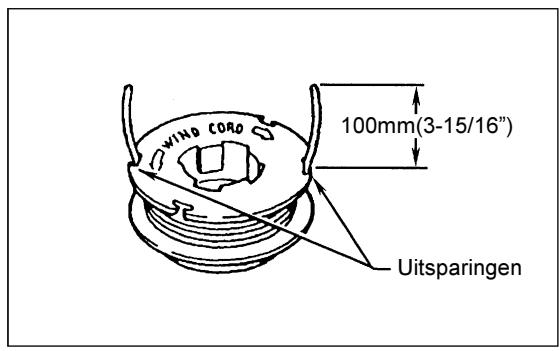

• Draai de gehele lenghte op de spoel tot u ongeveer 100mm overhoudt, dat haakt u tijdelijk in de 2 uitsparingen van de spoel.
• Bevestig de spoel nu in het spoelhuis, zodat de nokken en groeven overeenkomen. Houd de kant van de spoel met letterindruk aan de bovenkant. Haal nu de draadeinden los en voer deze door de draadbeschemers in het spoelhuis.

-Druk nu de beschemkap op de onderzijde van het spoelhuis, zodate clips in de uitsparingen vallen. Verzeker u dat deze op slot klikken.

ONDERHOUDSVOORSCHRIFTEN

ONDERHOUDSVOORSCHRIFTEN

WAARSCHUWING: Voordat u aan de bosmaaier werk, alsijd eerst de aan/uitschakelaar op stop zetten en de bougiekap van de bougie trekken (zie "Bougie-controle") Draag alsijd beschermende handschoenen!

LET OP : Bij de mag u in geen geval de trekstarter zichverwijdenen,omentum dat dit gemakkelijk tot ongelukken kan leiden.Verzoek uw erkende servicemonteur dergelijk ingrepenuit te voeren.

Om een lange levensduur te verzekeren en eventuale schade aan de machine te voorkomen,要去en de volgende werkzaamheden met een zekere regelmaat worden uitgevoerd:

Dagelijke controle en onderhoud

• Voordat u gaat werkken met de bosmaaier controller en alle schroeven vast zitten en geen schroeven vermist worden. Let vooral op de bevestiging van het snijgereedschap.
• Controller of er geen vuil opgehoopt zit:tussen de koelribben en:tussen luchtsplen. Maak zonodig schoon.
  -Nadagelijkswerkhetvolgende onderhoudplegen:

Maak de bosmaaier schoon en controllerer op beschadigingen.
- Reinig het luchtfilter. Wonneer onder zeer stoffige omstandigheden gewerkt worden, reinig het filter dan meerdere malen.
- Controller het snijgereedschap op schade en verzeker u dat de bevestiging goed vast zit.
- Controller of de gaskabelstelling genoeg vrije slag biedt, zodat het snijgereedschap Niet draait tijdens het stationaire toenental (stell zonodig opnieuw af). Als na afstellen van het stationaire toenental het snijgereedschap nog steeds draait, raadpleeg uw dealer.

• Controller het functioneren van de gashendel, blokkeerknop, I-O (aan/uit) schakelaar eneiligheidsvergrendeling.

Luchtfilter reinigen

-Druk de chokehandel (1) omhoog (zie pijl) zodate er geen vuil in de carburateur kan komen.

-Draai schroef (2) los.
-Verwijder de luchtfilterkap (4).
-Haal het sponzen element (3) eruit en reinig het in handwarm water, cervolgens geheel lately drogen.
-Na het reinigen: plaats de luchtfilterkap terug (4) en draai schroef (2) waar vast.
NOOT: Onder stoffige omstandigheden meerere malen per dag het luchtfilter reinigen. Een aangekoekt luchtfilter veroorzaakt o.a. slecht starten en beperkt het toerental.

Bougie-controle

• Gebruik enkel de originele bougiesleutel om een bougie te verrangen of te controlleren.
• De afstand tussen de 2 elektroden moet 0,6-0,7 mm bedragen. Is de afstand te groot of the nauw, stel deze bij. Als de bougie aangekoekt is, verrang deze of maak deze schoon.

WAARSCHUWING: Raak nooit de bougiekabel aan met draaiende motor (gevaar voor elektrische schok met hoog voltage).

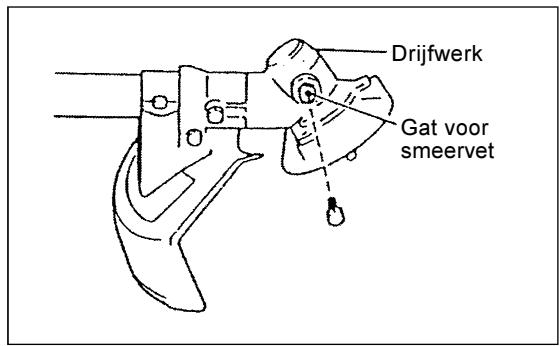

Smeren van het drijfwek

-Smeren via de smeer-opening hittebestendig vet (Shell Alvania 3 of gelifkwaardig) in het drijfwerk na ie dedere 30 draai-uren. (Special DOLMAR smeervet is verkrijgbaar bij uw DOLMAR-dealer.)

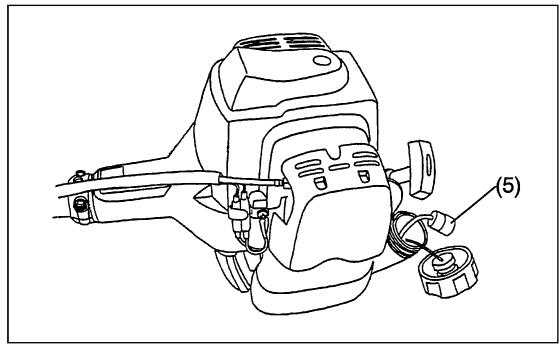

Zuigkop in de benzinetank

-Het viltfilter (5) van de zuigkop worden voor het filtert van de benzine dia door de carburateur worden vereist.
-Voer regelmatige een visuele inspective van het viltfilter uit. Verwijder hiervoord tankdop en trek de zuigkop met behulp van en draadhaak door de benzinetankopening maar buiten. Verharde, verruilde of verstopte filters dienen te worden verwangen.
- Onvoldoende benzinetevoer kan er oorzaak van zijn dat het maximaal toelaaatbare toerental worden overschreden. Het is.daarom belangrijk dat u het viltfilter minst om de drie maanden verrangt om een voldoende benzinetevoer maar de carburateur te verzekeren.

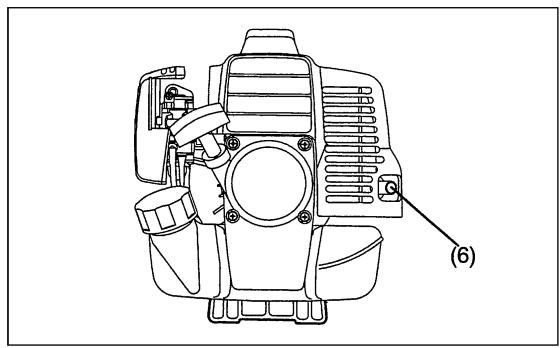

Reinigen van de uitlaatpijp

-Controleer de uitlaatpijp (6) regelmatig.
- Als deutsche aangekoekt is met vuil, schraapt u het vuil zorgvuldig weg met haal met een geschikt stuk gereedschap.

Alle andere onderhoudswerkzaamheden die nicht bovenstaand omschreiben,zijn, moeten worden uitgevoerd door vakkundig en geschoold personeel of door de dealer.

MACHINE-OPSLAG

• Als de machine voor langereijd worden opgeslagen, verwijdert u de benzineuit tank en carburateur als volgt:Laat de tank leeglopen en LAST de machine droog draaien, voer de benzine afzoals de lokale wetten voorschrijven.
• Verwijder de bougie en LAST een paar druppeltjes lichte olie in het bougiegat lopen. Treklicht aan de starter en LAST de zuiger enkele slagen ronddraaien zodate zich een beschermende oliefilm vormt. Breng dan de bougie weer aan.
• Maak de machine volledig schoon en wrijf hem in met een doek (met olie).
  Sla de machine op een zo droog möglichkeplaats op.

Onderhouds-schema

Algemeen	Bevestiging delen, bouteen en moeren	Visuele inspectie op schade en bevestiging Controle op conditie en veiligheid
Na tanken	Gashendel I-O aan/uit-schakelaar	Functionele contrôle Functionele contrôle
Dagelijks	Luchtfilter Koelsystem Snijgereedschap Stationair tpm	Reinigen Reinigen Controle op schade en scherpte Controle dat snijgereedschap nicht beweegt
Wekelijks	Bougie Uitlaat	Controle, reinigen/vervangen Controle, zonodig reinigen
Kwartaal	Zuigkop Benzinetank	Vervangen Reinigen
Opslag	Benzinetank Carburateur	Tank ledigen Droog latent draaien

Storing lokaliseren

Storing	Onderdeel	Observatie	Oorzaak
Motor start nicht of nauwelijks	Ontsteking	Bougie vomkt	Oorzaak in benzinetoevoer of compressiesystem, of mechanische oorzaak
	Benzinetoevoer	Vonkt nicht	I-O schakelaar, kabelbreuk, kortsluiting, bougie of aansluiting defect, ontstekingsspoel defect
	Compressie	Tank bevuld	Onjuiste chokepositie, carburateur defect, verrilde zuigkop, breuk, knik of vuil in benzineleiding
		Geen compressie bij start	Voetpakking stuk, krukaskeerringen defect, zuigerveren gebroken of lekke bougiepakking
	Mechanische storing	Starter functioneert nicht	Gebroken startveer, defecte startpallen
Warm start problemen		Tank bevuld bougie vonkt	Carburateur verwuild, latent reinigen
Motor start maar valt stil	Benzinetoevoer	Tank bevuld	Onjuiste afstellung, verruilde zuigkop of carburateur
			Defecte ontluchtig, breuk benzineleiding, defecte kabelbreuk of defecte I-O schakelaar
Onvoldoende vermogen	Diverse orzaken	Stationairloop onregelmatig	Luchtfilter verwuid, carburateur verwuid, uitlaat verstopt uitlaatpoort verwuid
