GEBRUIKSAANWIJZING MS-22U DOLMAR

Lees voor het in gebruik nemen van de bosmaier deze gebruiksaawijzing zorgvuldig door en neem alle veiligheidsvoorschriften in acht. Bewaar de gebruiksaaanwijzing voor eventuele naslag.

Important:

Hartelijk dank voor uw vertrouwen in de DOLMAR-bosmaaier / strimmer.
U heeft uw keuze lately vallen op de DOLMAR die het product is van jarenlange research en ervaring op het gebied van bosmaaiers / strimmers.
Lees deze gebruiksaanwijzing zorgvuldig en aandachtig door, zodat u zich op de hoogte stelt van alle veiligheidsvoorschriften en op de best möglichke manier kutkwerk met uw DOLMAR-bosmaaier / strimmer.

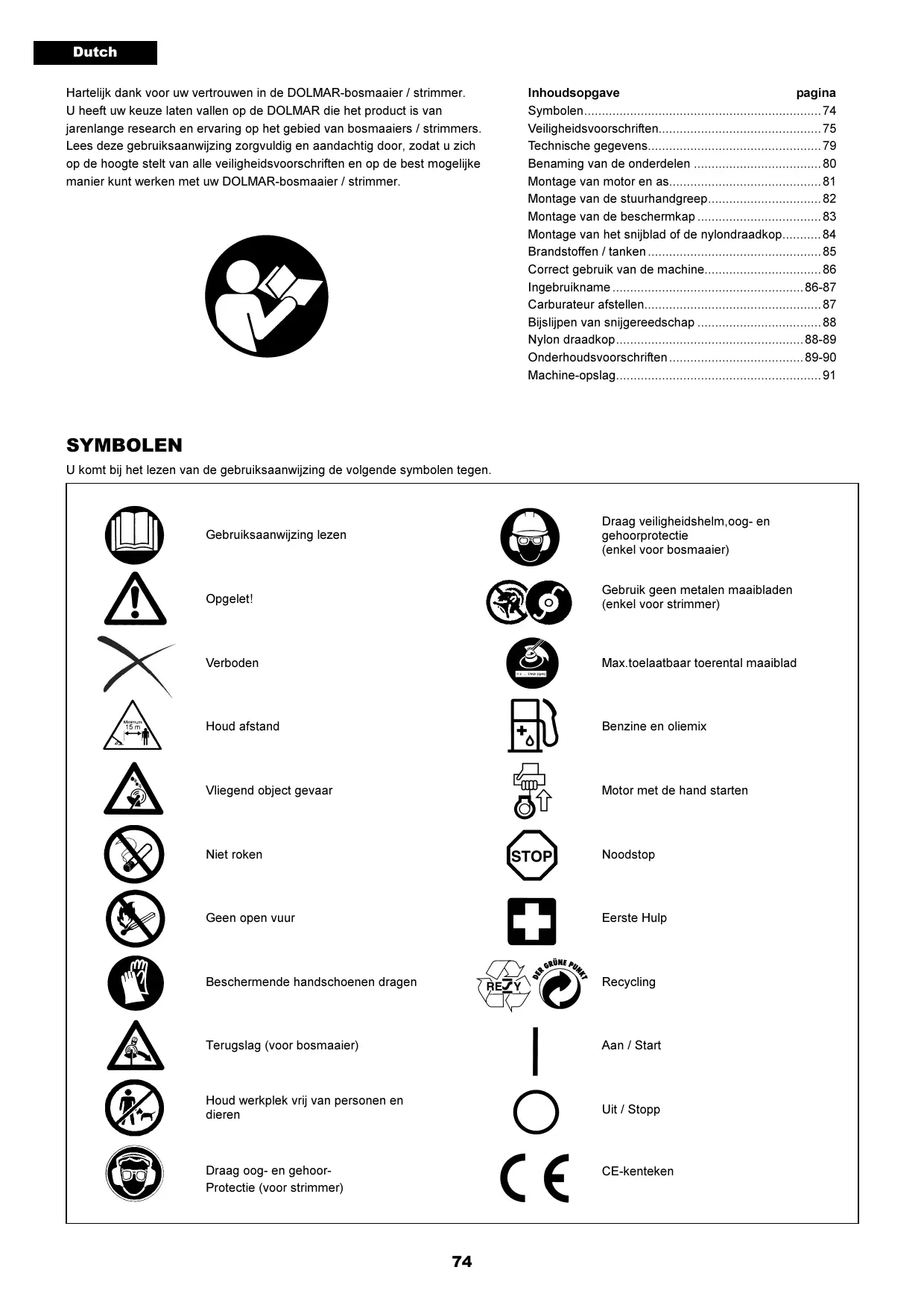

Inhoudsopgave pagina

Symbolen 74

Veiligheidsvoorschriften 75

Benaming van de onderdelen 80

Montage van motor en as. 81

Montage van de stuurhandgreep. 82

Montage van de beschemkap 83

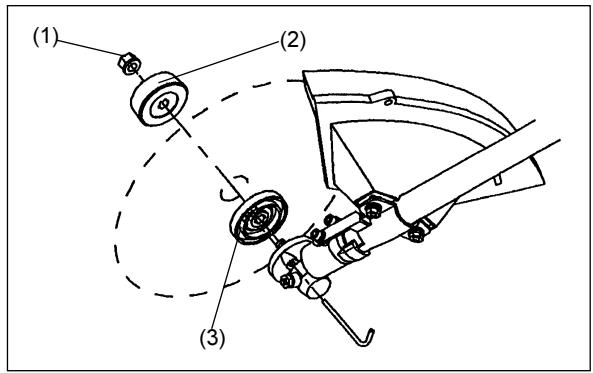

Montage van het snijblad of de nylordraadkop. 84

Correct gebruik van de machine 86

Ingebruikname 86-87

Bijslijpen van snijgereedschap 88

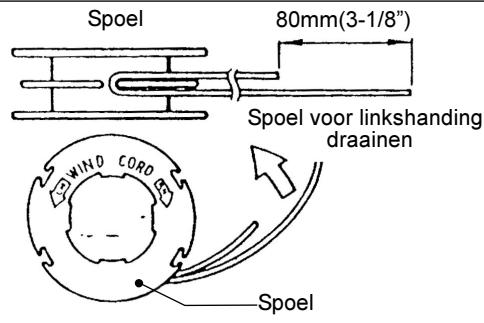

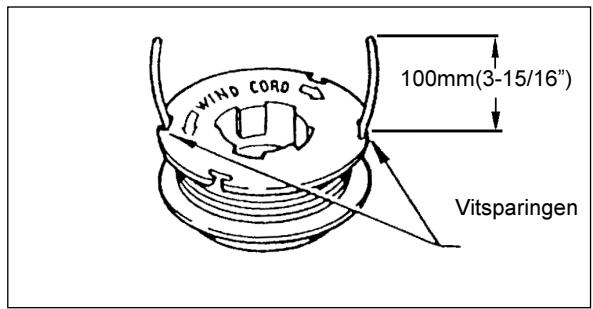

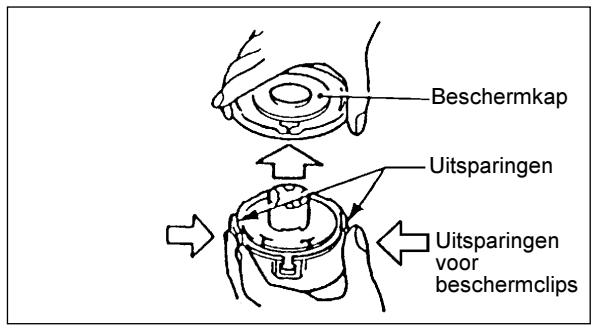

Nylondraadkop. 88-89

Onderhoudsvoorschriften 89-90

Machine-opslag 91

SYMBOL

U komt bij het lezen van de gebruiksaanwijzing de volgende symbolen gegen.

Gebruiksaanwijzing lezen

Draag veiligheidshelm,oog- en gehoorprotectie (enkel voor bosmaier)

Opgelet!

Gebruik geen metalen maaibladen (enkel voor strimmer)

Verboden

Max.toelaatbaar toerental maaiblad

Houd afstand

Benzine en oliemix

Vliegend object gevaar

Motor met de hand starten

Niet roken

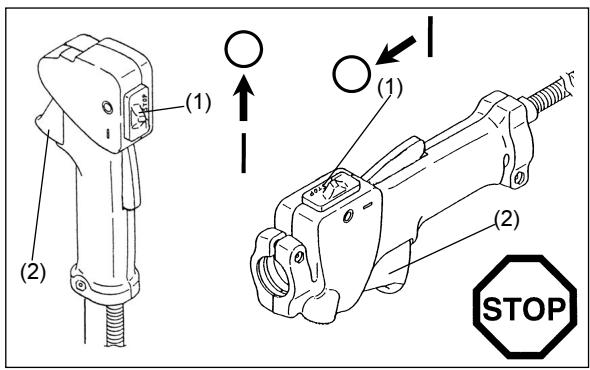

Noodstop

Geen open vuur

Eerste Hulp

Beschemende handschoenen dragen

Recycling

Terugslag (voor bosmaaier)

Aan / Start

Houd werkplek vrij van personen endieren

Uit / Stopp

Draag oog- en gehoor- Protectie (voor strimmer)

CE-kenteken

VEILIGHEIDSVOORSCHRIFTEN

Algemene instructies

• Om een veilig gebruik te garanderen要去 dege nie die bosmaaier / strimmer bedient altijd deze gebruiksaanwijzing lezen, om zich met de werkig ervan vertrouwd te make. Onvoldoende geinstrueerde gebruikers können zichelf en andereen door ondeskundig gebruik in gevaar brengen.
• De bosmaaier / strimmer alleen uitlenen aan Personen met ervaring in het gebruik van bosmaaier / strammers. De gebruiksaanwijzing dient waar bij overhandig te worden.
• Nieuwe gebruikers要去en zich door de verkoper lately instruieren, of een cursus volgen.
• Jeugdige Personen onder 18JAar mogen de bosmaaier / strimmer nicht met metalen snijgereedschap (cirkelzaagblad, 3-tandsslagmes, slagmes etc.) gebruiken. Voor jeugdigen boven 16JAar geldt dit verbod nicht als zij in het kader van hun oppleiding onder toezicht staan van een vakman.
• Het werken met een bosmaaier / strimmer vereist een hoge mate van concentratie.
• Alleen in goede lichamelijke conditie mag u met de bosmaaier / strimmer werken. Alle werkzaamheden rustig en preciesuitvoeren. De gebruiker is verantwoordelijk ten opzichte van derden.
• Nooit onder invloed van alcohol of drugs werken en ook nooit de bosmaier / strimmer gebruiken als u eigenlijk te moe bent of zich Niet goed voelt.

Bedoeld gebruik van de machine

• De bosmaaier / strimmer is alleen bedoeld om gras, onkruid, struikgewas en dergelijke te maaien en mag Niet worden gebruikt voor enig ander doel, zoals het bijwerken van kanten of heggen, aangezien dit kan leiden tot ernstig letsel.

Persoonlijke beschemingsuitrusting

• De kleding moet doelmatig়n, d.w.z. nauwsluitend maar mag Niet hinderen. Geen sieraden of kleding dragen waarmee u in het struikgewas verstrikt kunt raken.
• Om bij het maaien verwondingen aan hoofd, ogen, handen of voeten en schade aan het gehoor te vermijden要去 de hierna omschreiben beschermende uitrusting gedragen worden.
• Het dragen van eeneiligeidshelm worden aangeraden; bij het werken opplaatsen met gevaar voor vallende voorwerpen is dit beslistoodzakelijk. Deeiligeidshelm(1) moet regelmatig op beschadigingen wordengecontroleerd en moet na maximaal 5aar verrangen worden. Alleen goedgekeurde helmen gebruiken.
• Het vizier(2) de helm (alternatief: veiligheidsbril) beschermt gegen wegspattende houtspaanders, splinters en stenen. Om verwondingen aan de ogen te voorkomen dient u bij het werken met de bosmaaier / strimmer algid een veiligheidsbril of een veiligheidsmasker te dragen.
• Om gohoorschade te voorkomen: draag altijd geschikte persoonlijke gehoorbeschemming (oorbeschemmers(3), oorproppen, oorwatten etc.).
• De veiligheidsoverall(4) beschermt u gegen splinters en stenen, het gebruik worden dringend aanbevolen.
• Werkhandsohenen(5) van een zware kwaliteit leer behoren tot de voorgeschreven uitrusting en要去en bij het werkken met de bosmaaier / strimmer algtd gedragen worden.
• Bij het werkken met de bosmaaier / strimmer要去en verilgheidsschoenen of verilgheidslaarzen(6) met profielzool, stalen neus en beenbeschemmers gedragen worden.

Starten van de bosmaier / strimmer

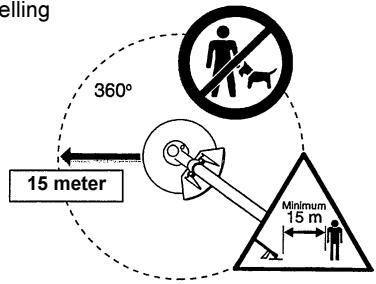

• Verzeker u ervan dat er zich geen andere Personen binnen een straal van 15 meter van de machine bevinden, let hierbij ook op dieren.
• Voor aanvang van de werkzaamheden, dient u de bosmaaier / strimmer te controleren op de volgende punten. Controller: of het snijgereedschap goed vast zit, de gashefboomlicht loopt en de gasblokkering functioneert, of. Het snijgereedschap mag bij stationair toerental Niet meedraaien. Raadpleeg bij twijfel uw dealer voor het afstellen hiervan. Controller of de handgrepenschoon en droog zich en of de start/stop schakelaar functioneert. Mocht u omtrent een van deze punten Niet geheel zeker zich, neemt u dan a.u.b. contact op met uw dealer.

(1)

(3)

(5)

(6)

Schematische voorstelling

• U mag de bosmaier / strimmer alleen starten volgens de gebruiksaanwijzing. Andere start-technieken zijn nicht toegestaan.
• De bosmaaier / strimmer en het snijgereedschap mogen alleen voor het beschreiben gebruiksdoel ingezet worden.
• De bosmaaier / strimmer pas nadat deze volledig in elkaar gezet is starten.
  De machine mag uitsluitend geheel gemonteerd gebruikt worden!
• Voor het starten erop letten dat het snijgereedschap Niet in contact komt met harde voorwerpen, bijv. takken, stenen e.d., want dit zou een gevaarlijke terugslag+kunnengeven.
• De machine meteen afzetten bij merkbaar veranderd machinegedrag.
• Als het snijgereedschap met stenen of andere harde voorwerpen in aanraking is geweest, direkt de motor afzetten en het snijgereedschap inspecteren.
• Het snijgereedschap moet regelmatig op beschadigingen gecontroleerd worden (eventuele haarscheuren door kloppen-klanktest vaststellen).

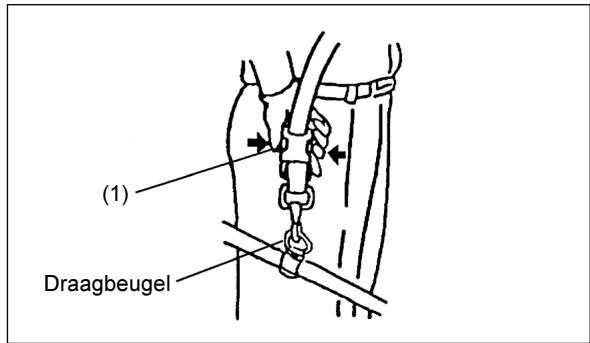

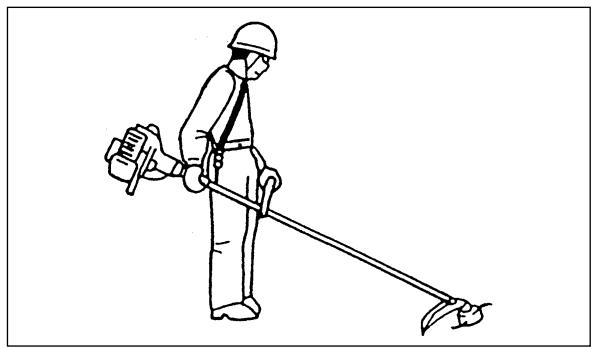

• De bosmaaier / strimmer alleen met schoudergordel gebuiken, en deze voor aanvang van de werkzaamheden aanbrengen. Een goede afstelling van de schoudergordel is noodzakelijk, om onnodynig vermoeid raken te voorkomen. De bosmaaier / strimmer nooit met een hand bedieren.

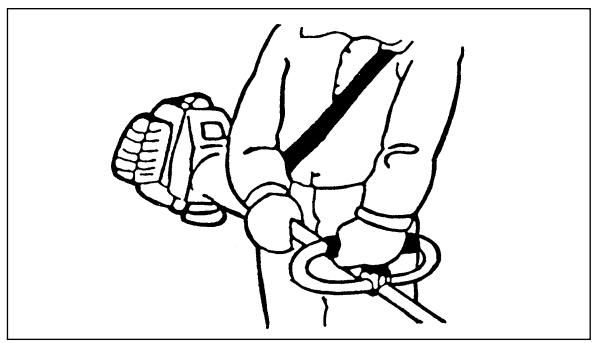

• Bij het werkken met de bosmaaier / strimmer deze algijd met beiden handen vasthouden. Let er vooral op dat u stabel staat!
• De bosmaaier / strimmer要去zadanig gehanteerd worden dat er geen uitlaatgassen ingeademd können worden. Niet in gesloten ruimten werken (vergiftigingsgevaar). Koolmonoxidegas is reukloos.

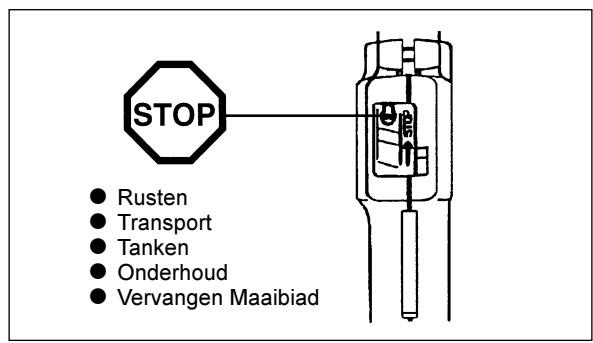

• Gedurende werkonderbrekingen moet de motor afgezet worden en het apparaat zodanig neergezet worden dat er geen gevaar voor personen kan optreden.

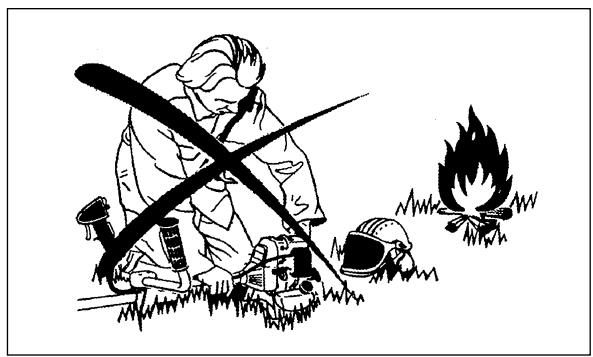

• De hete bosmaier / strimmer nicht in droog gras of bij brandbare voorwerpen leggen.
• Het snijgereedschap要去 voorzien zijn van de bijbehorende beschemkap. Machine nooit zonder beschemkap gebruiken!
• Machine nicht gebruiken met defecte uitlauf.
• Tijdens transport moet de motor afgezet worden.
• Als de bosmaaier / strimmer over grotere afstand worden vervoerd moet in ieder geval de meegeleverde bescherming aangebracht worden (snijgereedschap).
• Tijdens transport in wagens要去 machine zo geplaatst worden dat er geen benzine uit kan lopen.
• Bij verzenden van de machine moet de benzinetank volledig geleegd zijn. Schematisch overzicht van de werkomgeving.

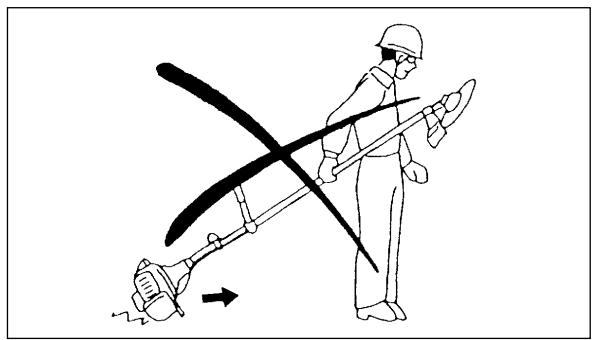

• Laat de motor Niet op de grond vallen bij het verwijderen van de bosmaaier / strimmer van de vrachtauto, waar anders de brandstoftank ernstig kan worden beschadigd.
• Uitgezonderd noodgevallen, mag u de bosmaaier / strimmer nicht latent vallen of stoten waar de bosmaaier / strimmer anders moqelijk ernstig worden beschadigd.
• Til de machine altiijd in zijn geheel van de grond wanner U deze verplaatst. Het is uiterst gevaarlijk de benzinetank over de grond slepend te verplaatsen, waar dit de benzinetank kan beschaden met bijkomend gevaar voor benzinelekkage en brand.

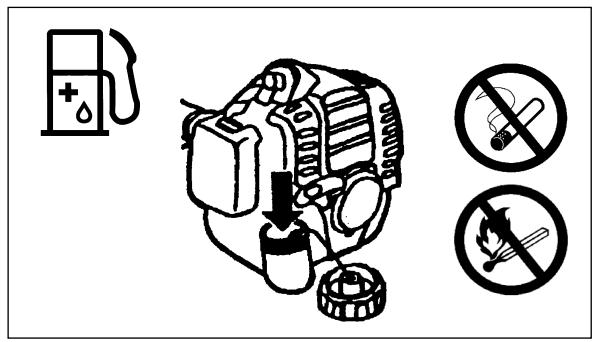

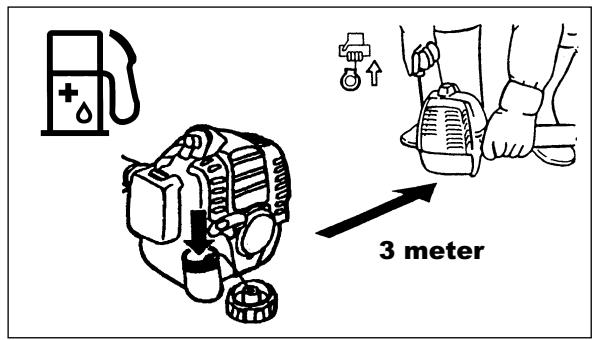

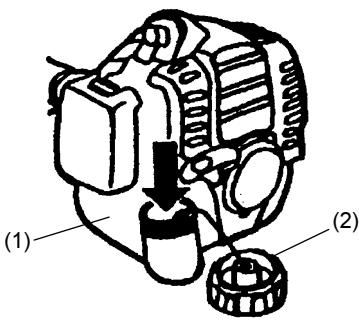

Tanken

• Bij het aftanken van de bosmaaier / strimmer要去 motor afgezet worden. Roken en open vuur Niet toegestaan.
• Vermijd huidcontact met minerale olieprodukten. Adem geen brandstofdampen in. Draag handschoenen tijdens het tanken. Beschermende kleding regelmatig verrangen en reinigen.
• Let erop dat er geen benzine of olie in de bodem verdwijnt (bescherming van het milieu). Als er brandstof gemorst is dit direct verwijderen.
• Mors geen brandstof op de kleding. Als dit toch geleurt direct omkleden, om het möglichk vlamvatten van uw kleding te voorkomen.
• De tankdop regelmatig op lekkage controlleren.
• De schroefdop van de brandstoftank goed aandraaien. Voor het starten van de bosmaaier / strimmer veranderen van standplaats (tenminste 3 meter verwijderd van de tankplaats).
• Niet in afgesloten ruimten tanken. Brandstofdampen verzamelen zich op de vloer (explosiegevaar).
• Brandstof alleen in goedgekeurde en gewaarmerkte brandstoftanks opslaan. Brandstof buiten bereik van kinderen opslaan.

Werktechniek

• Alleen bij goed zich en goede verlichting werkken. In de winter bijzonder letten op gladheid, nattigheid, ij's en sneeuw (uitglijgevaar). Zorg ervoor dat u stabel staat.
• Nooit boven schouderhoogte maaien.
• Nooit staande op een ladder werken.
• Nooit met de bosmaaier / strimmer in een boom klimmen en werkzaamheden uitvoeren.
• Nooit werken op een onstabiele ondergrond.
• Verwijder vreeimde voorwerpen zoals stenen, zand, spijkers etc. Vreemde voorwerpen beschadigen het snijgereedschap en+kunnen leiden tot gevaarlijke terugslag (kickback).
• Het snijgereedschap moet het volle werktoerental bereikt hebben voordat het maaien mag worden begonnen.

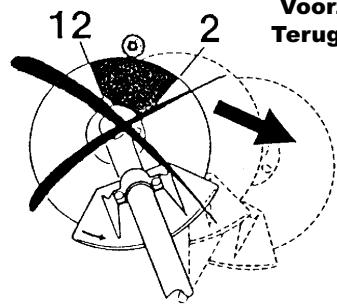

Terugslag (kickback).

• Bij het werkken met de bosmaaier kan ongecontroleerde terugslag voorkomen.
• Dit is vooral het geval, als er met het rechter bovendeel van het snijblad,ussen 12 en 2aar gesneden worden.
  -In het bereik 12-2 eenoor nooit aanzetten voor snijden!
• Bij vast materiaal (struiken, bomen etc.) met een doorsnede groter dan 3cm, mag in dit bereik nooit aangezet worden voor het snijden, aangezien de bosmaier hierdoor ongecontroleerd met groe kracht in zichwaartse richting weggeslingerd kan worden (gevaar voor letsel).

Voorzichtia Terugslag-gevaar

Schematische voorstelling

Terugslag vermijden

• In het bereik tussen 12 en 2 eenoor bestaat een verhoogd gevaar voor terugslag, in het bijzonder bij gebruik van metalen snijwerktuigen!
• Werkzaamheden in het bereik van 11-12 uur en 2-5 uur mogen alleen door geschoolde Personen op eigensrisicouitgevoerd worden.
• In het bereik van 8-11 uw kan gemakkelijk en met weinig gevaar voor terugslag gemaaid worden.

Schematische voorstelling

Snijgereedschappen

De snijgereedschappen alleen voor het aangegeven doel gebruiken!

MS-22U met metalen bladen-Snijbladen (stervorm, met 4 punten, en wervelblad, met 8 tanden)

MS-22C met Nylon draadkop

Voor het snijden van stevig materiaal zoals: onkruid, hoog gras, struiken, wildgroei e.d.met een maximale doorsnede van 2 cm. Bij deze werkzaamheden worden de bosmaaier van rechts waar links in een halve cirkelBeen en weer bewogen (zoals bij een handzeis).

Aanwijzingen voor het onderhoud

• De goede werkung van de machine, in het bijzonder van snijgereedschap, beschemkap en schoudergordel,要去 telkens voor aanvang van de werkzaamheden gecontroleerd worden. In het bijzonder moet erop gelet worden dat het snijgereedschap volgens voorschrift geslepen is.
• Bij het wisselen en slijpen van het snijgereedschap, reinigen van de machine en snijgereedschap etc.要去 de motor afgezet bijn.

Beschadigd snijgereedschap mag nicht gericht of gelast worden.

• De machine要去 geluidsarm möglich en met zo min möglich schadelijkeuitlaatgassen gelebrukt worden. Hierbij is een correcte afstelling van de carburateur belangrijk.
• De bosmaaier / strimmer regelmatig reinigen en alle schroeven en moeren controlleren op loszitten.
• Onderhoud en opslag van de bosmaaier / strimmer Niet in de nabijheid van open vuur.
• De bosmaaier / strimmer mag alleen met een lege tank in gesloten ruimten opgeslagen worden.

Veiligheidsvoorschriften van de Arbeidsinspectie en verzekeringsmaatschappijen in acht nemen!

In geen geval veranderingen in de constructie van de bosmaaier / strimmer aanbrengen. U brengt daarmee uw verilgheid in gevaar.

Onderhouds- en montagewerkzaamheden mogen alleen worden uitgevoerd voor zover deze in gebruiksaanwijzing beschreiben zijn. Alle andere werkzaamheden要去en door de DOLMAR-service dealer uitgevoerd worden. Alleen originele DOLMAR-onderdelen gebruiken en geauthoriserde accessoires. Bij gebruik van Niet originele of Niet geauthoriserde onderdelen/accessoires dient rekening gehonden te worden met een verhoogd risico. DOLMAR accepteert geen aansprakelijkheid voor schade of ongelukken ten gevolge van het net gebruiken van voorgeschreven delen en accessoires.

Eerste Hulp

Voor eventuele ongevallen dient alsijd een verbanddoos op de werkplek aanwezig te zich; gelebruikte materialen direct weeer aanvullen.

Als u om hulp vraagt, geef dan de volgende informatatie:

• Waar gebeurde het
  -Wat gebeurde er
  Hoeveel gewonden
  Aard van verwondingen
• Noem uw naam!

Verpakking

De DOLMAR-bosmaier / strimmer worden geleverd in 2 beschermende kartenonnen dozen als bescherming gegen transportschade. Dit karton is geschikt voor hergebruik (oud papier recycling).

EU-CONFORMITEITSVERKLARING

Model; MS-22U, MS-22C

Wij verklaren onder ons exclusieve aansprakelijkheid dat dit product voldoet aan de volgende normen van de standard documenten, ISO11806, EN55012 in overeenstemming met EU richtlijnen, 89/392/EEC, zoals gewijzigd bij 98/37/EEC, 93/68/EEC, 89/336/EEC, zoals gewijzigd bij 92/31/EEC.

Gemeten geluidsdrukiveau: 108.5 dB

Gegarandeerd geluidsdrukniveau: 110.5 dB

Deze geluidsdruk waarden waren gemeten in overeenstemming met EU richtlijnen 2000/14/EC.

Conformiteits beoordelingsmethode:Annex V.

De verantwoordelijke fabrikant:

Makita Corporation.

3-11-8,Sumiyoshi-cho,Anjo,Aichi,JAPAN

Gevolmachtigd Vertegenwoordiger in Europa:

DOLMAR GmbH

Jenfelder Str. 38,22045 Hamburg, Duitsland

TECHNISCHE GEGEVENS

Model			MS-22U	MS-22C
			U-handgreep	Beugelvormige handgreep
			Maaiblad	Draadkop
Afmetingen: length x bredte x hoogte (zonder maaiblad) mm			1735x640x405	1735x340x200
Gewicht (zonder plastic beschemkapen maaiblad) kg			3,9	3,6
Tankinhoud cm3			400
Cylinderinhoud cm3			21,0
Max. motorvermögen kw			0,63 bij 7000 min-1
Max. toerental motor min-1			10000
Max. toerental spindle-as min-1			7300
Brandstofverbruik kg/h			0.44
Specifiek verbruik g/kwh			650
Onbelast toerental min-1			3000
Koppeltoerental min-1			4000
Carburateur (membraantype) type			TK TZ9V
Type ontsteking type			Transistorontsteking
Bougie type			NGK BPMR7A

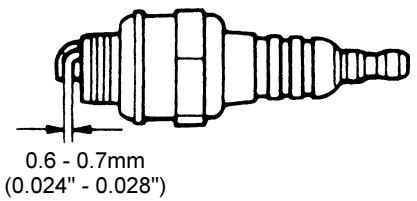

Elektrodenafstand mm			0,6-0,7
Trillingen volgens ISO 79161)	rechte (achter) grep	stationair m/s2	3.24	3.49
		volgas m/s2	5.07	8.97
	linker (voor) grep	stationair m/s2	3.26	7.41
		volgas m/s2	6.54	6.60
Gem. Geluidsdruk volgens ISO 79171) dB			92.8	96.2
Geluidsniveau volgens ISO 108841) dB			99.2	105.6
Mengverholding (brandstof / Gespecificeerde 2-taktolie) 50:1
Tandwieloverbrenging verhouding 14/19

1) De gegevens geben evenredig de metingen bij stationair en vol-gas toerental weir.
Waarschuwing: Model MS-22U, MS-22C mag Niet met een zaagblad gebruikt worden.

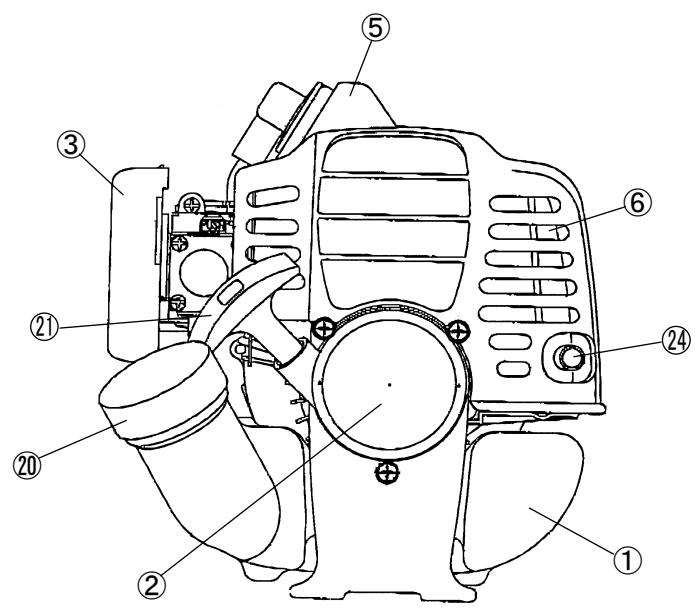

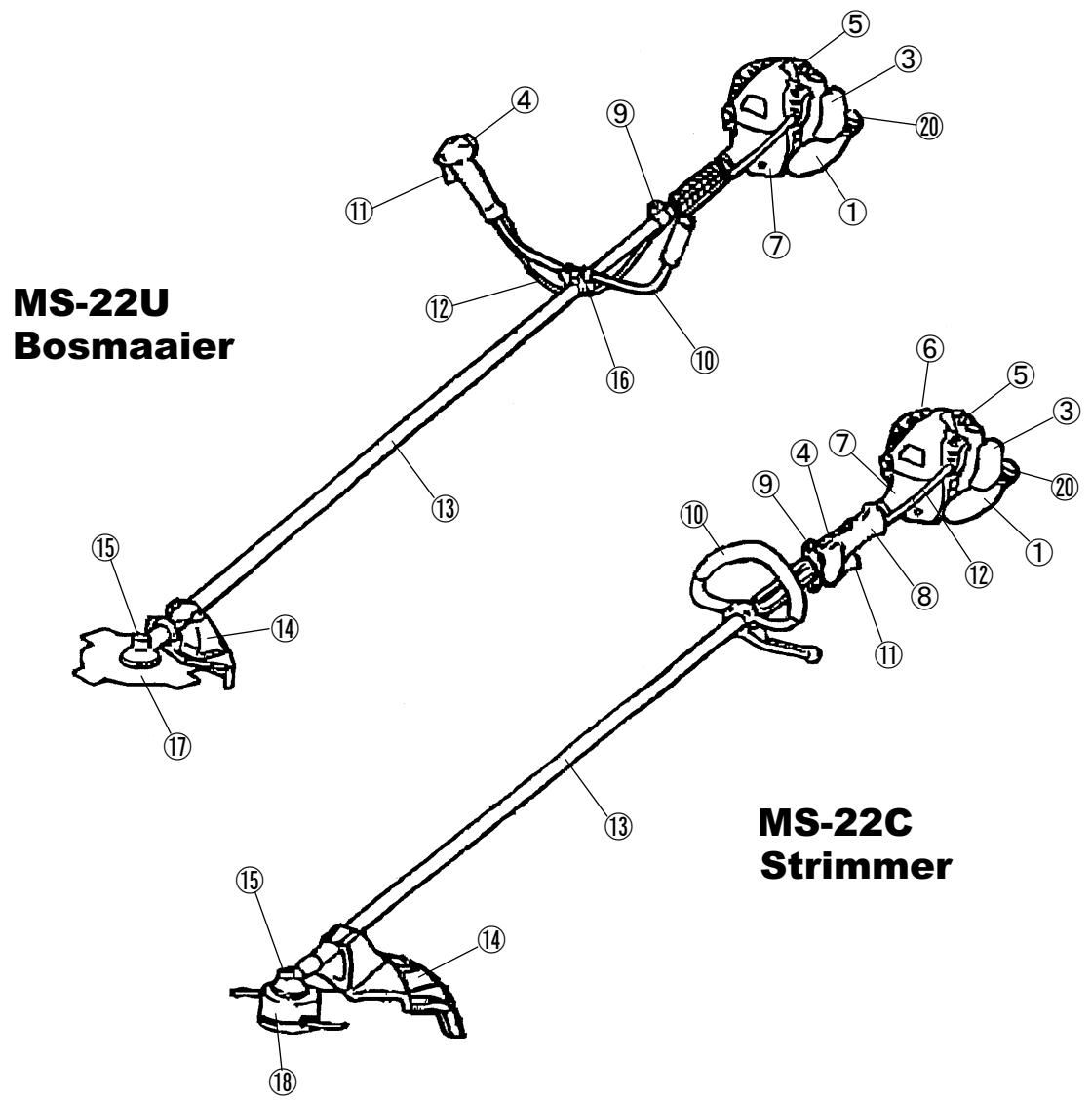

NL	Benaming van de onderden
1	Benzinetank
2	Startinrichting
3	Luchtfilter
4	Aan/uit-schakelaar
5	Bougie
6	Uitlaat-knaldemper
7	Koppelingshuis
8	Achterste handvat
9	Ophangoog
10	Handgreep
11	Gashendel
12	Gaskabel
13	Aandrijfas
14	Beschemkap
15	Drijfwerk
16	Handgreepbevestiging
17	Maaiblad
18	Nylon draadkop
19	Tankdop
20	Startgreep
21	Uitlaatpijp

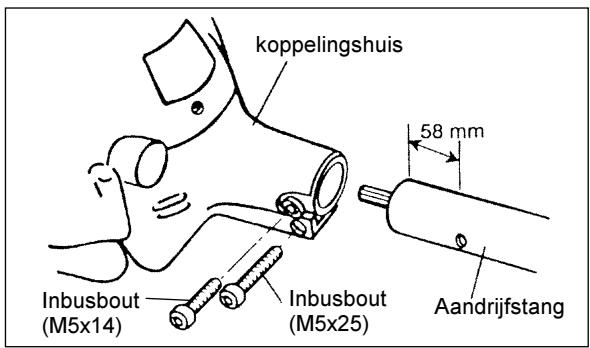

OMBOUW VAV MOTOR EN AS

WAARSCHUWING: Altijd voordat u aan de machine werkdt aan/uit-schakelaar op uit zetten en de bougiekabel van de bougie trekken. Draag altijd beschermende handschoenen.

WAARSCHUWING: Start de bosmaier / strimmer enkel wonneer deze kompleet is opgebouwd.

• Neem de aandrijfstang in koppelingshuis. (Fig.)
  Opmerking: Steek altijd de aandrijfstang volledig in de houder (ongeveer 58 mm). Wanneer de binnenstang het volledig insteken van de aandrijfstang bemoeilijk, probeer dan nogmaals, na de aandrijfstang of de steunring op de tandwielkast een beetje om te draaien, zodate de binnen stang in het gat binnen in de houder past.
• Controller of de aandrijfstang volledig en juist is geinstalleerd en draaiervolgens de inbusbout (M5 x 14) en inbusbout (M5 x 25) vast voor het vastzetten van de aandrijfstang.

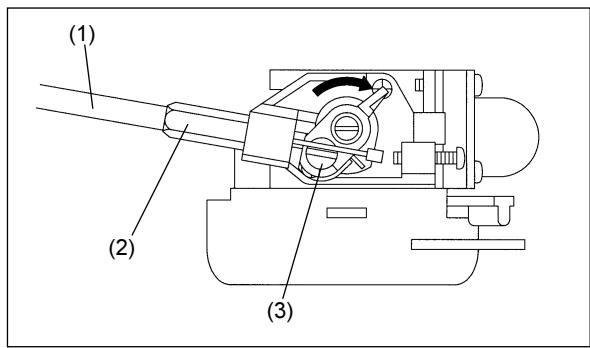

• Voer gaskabel (1) door stelkabel (2) enplaats de nippel van de gaskabel in de nippel (3) van de carburateur.

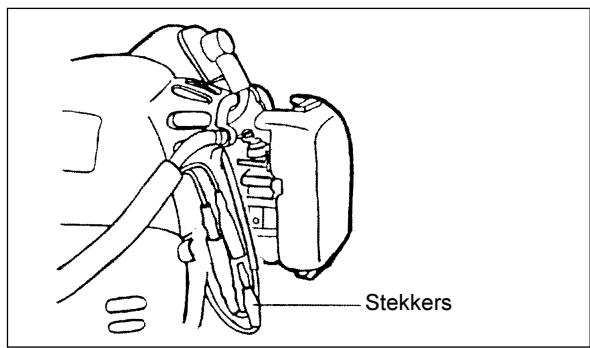

• Sluit de snoeren van de schakelaar aan op de twee snoeren van de motor door deze in elkaar te steken.
  Zet de stekker vast met de klem.

MONTAGE VAN STUURHANDGREEP

WAARSCHUWING: Altijd voordat u aan de machine werkt de

aan/uit-schakelaar op uit zetten en de bougiekabel van de bougie trekken.

Draag altijd beschermende handschoenen.

WAARSCHUING: Start de bosmaier / strimmer enkel wanner deze

completet is opgebouwd.

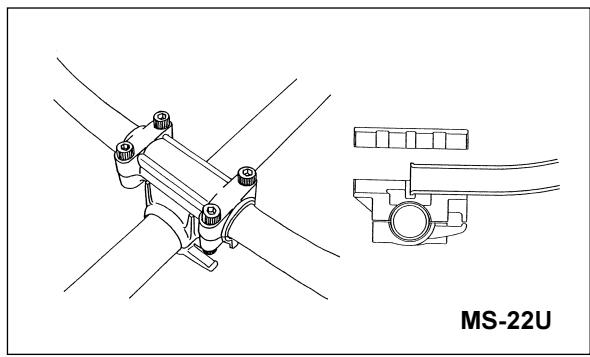

Voor machines met U-handgreep

• Plaats het metalen hulpstuk waarmee de handgreep vastgezet worden zo dat de handgreep met de bedieningshendel (de rechtter handgreep) rechts zit, gezien vanaf de kant van de motor en de andere handgreep links.
• Pas de groef van het hulpstuk op het uiteinde van de handgreep. Zet dit provisorisch vast met de meegeleverde inbussleutel.
• Zet de handgreep in een comfortabile stand en draai cervolgens de vier inbusboutein links en rechts allemaal even vast met de inbussleutel.

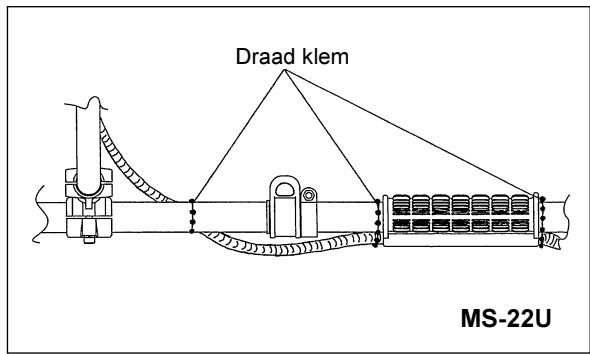

• Geleid de gaskabel langus de as door gebruik van kabelgeleiding ais in de afbeelding getoond, voor een veilige en comfortabile werkinq.

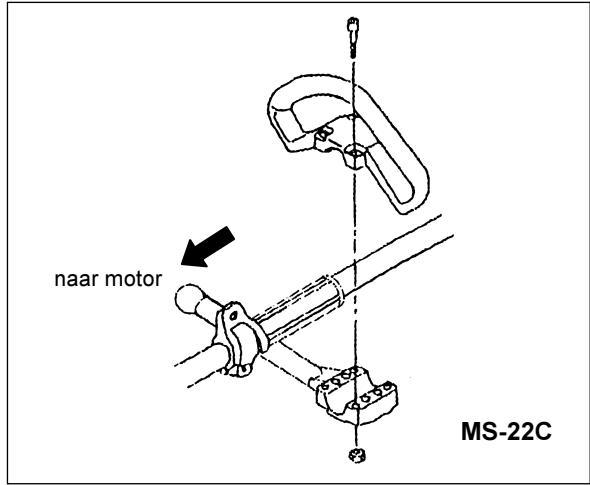

Voor machines met beugelvormige handgreep (CEN)

• Bevestig ter bescherming een aanslag aan de linkerkant van de machine tezamen met de handgreep.
• Stel de positie van de ringgreephemel Niet te zicht bij de regelhendel. Houd nicht minder dan 250~mm afstandussen de hendl en de greed. (Hiervoor is een afstandskraag bijgeleverd.)

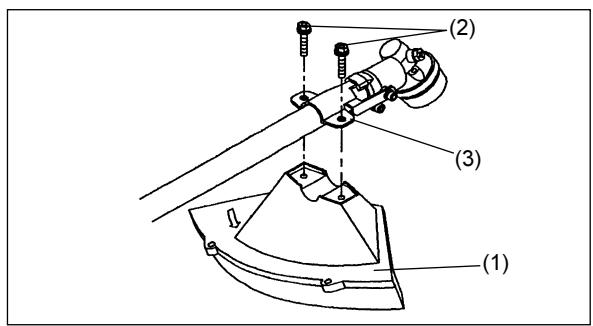

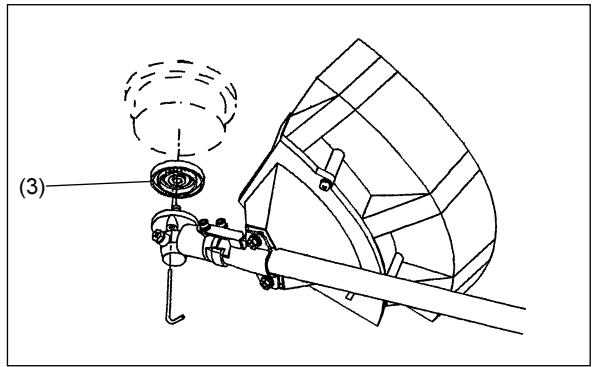

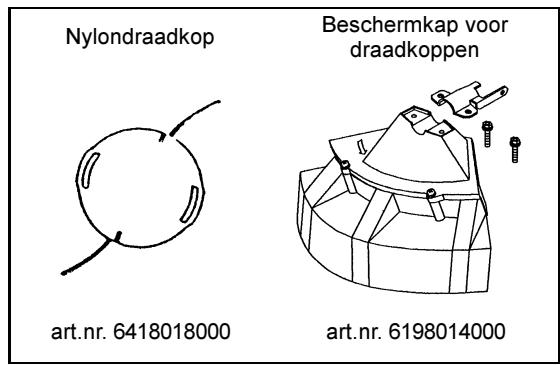

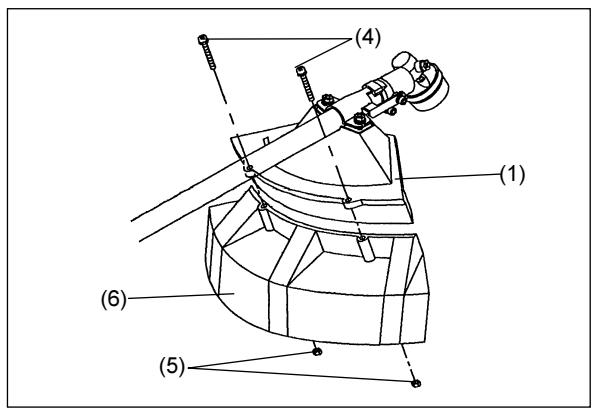

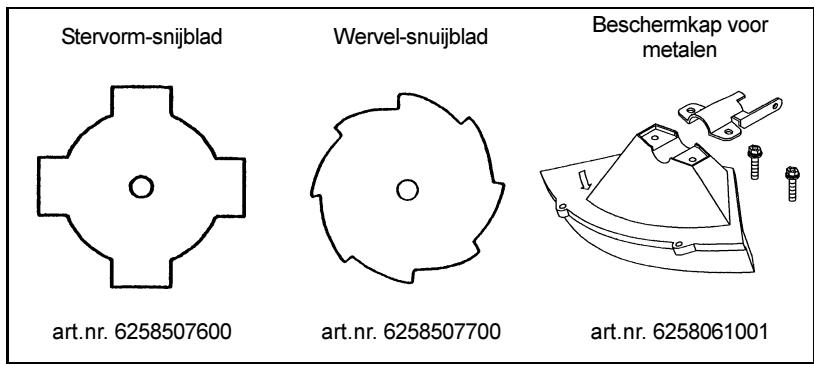

MONTAGE VAN DE BESCHERMKAP

Om aan de veiligheidsnormen te voldoen enkel de juiste combinatie van snijgereedschap/beschemkap gebruiken zoals afgebeeld.

Verzeker u dat u enkel originele DOLMAR maaibladen of draadkoppen gebruikt.

• Het snijgereedschap moet in goede conditie vrij van breuken, scheuren of verbuigingen.
• Indien u eensteen etc. raakt tijdens de werkzaamheden, direct de machine stoppen en het snijgereedschap controleren.

• Slijp of verrang het snijgereedschap met een interval van 3 uur tijdens werkzaamheden.

• De buitendiameter van het maaiblad moet 230mm bedragen. gebruik geen maaibladen met afwijkende buitendiameters, en vooral Niet groter dan 230mm .

WAARSCHUING: De vereiste beschermkap moet te allen tijde gemonteerd zichn voor uw eigeneiligkeit en

komform de veiligheidsnormen en eisen.

Het is nicht toegestaan zonder beschemkap te werken.

• Bevestig de beschemkap (1) aan de klem (3) met de twee M6x30 bouten (2).

• Wonneer de nylondraadkop gebruikt, dient u de beschemer (6) in beschemer (1) te passen en deze vast te zetten met twee moeren (5) en twee schroeven (4).

MONTAGE VAN HET SNIJBLAD OF DE NYLONDRAADKOP

Draai de machine ondersteboven en u kunt het snijblad of de nylodraadkop gemakkelijk verrangen.

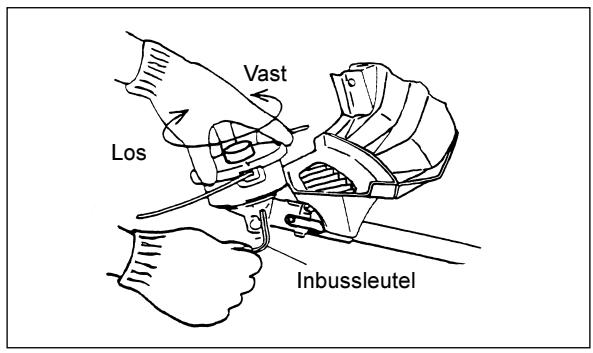

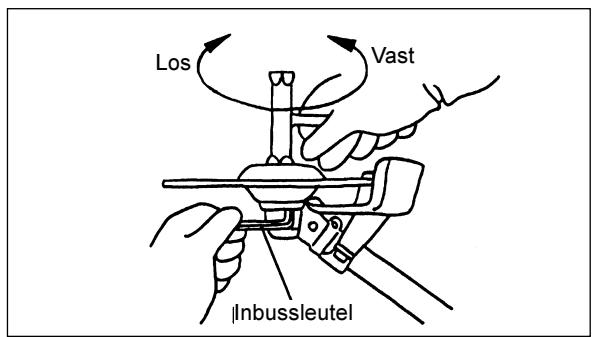

• Plaats de inbussleutel door het gat in het drijfwerk en draai de beschemring (3) met de inbussleutel vast.
• Draai de moer (1) (linkse draad) met de dopsoleutel los en verwijder de moer (1) en de drukschijf (2).

Met de imbussleutel nog in de blokkeerstand.

• Monteer het maaiblad op de uitgaande as zodate opstaande rand van de beschermring (3) in het gat van het maaiblad valt. Plaats de drukschijf (2) en draai de moer aan (aandraaimoment: 130 - 230 kg-cm)

NOOT: Draag alg tijd beschermende handschoenen bij werkzaamheden aan het snijgereedschap.
NOOT: De vastzetmoer van het snijblad (met veerring) is aan slijtage onderhevig. Als de veerring versleten of verrormd raakt, dient u de moer te verrangen.

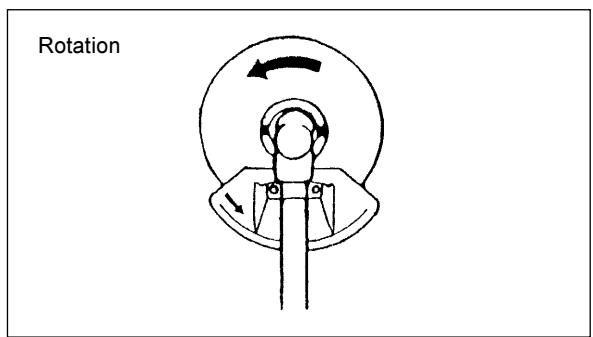

NOOT: De drukschijf (2) en de moere (1) zich Niet nodig bij montage van een draadkop. Monteer de nylordraadkop bovenop de beschermring (3).

• Schroef de nylon tweedreedkop op de uitgaande as.

• Let op dat u de nylordrandkop met de linkerkant boven monteert.

BRANDSTOFFEN/TANKEN

Gebruik van benzine

Met brandstoffen dient voorzichtig en zorgvuldig te worden omgegaan. Brandstoffen können stoffen bevatten die als oplos-middel werken. Alleen in goed geventileerde ruimten of in de open lucht tanken. Brandstofdampen nicht inademen, huidcontact met brandstof en minerale oliën vermijden. Olien en benzines ontvetten uw huid, allergische reacties konnen optreden. Ogen konnen geirriteerd raken door benzine en olie. Als olie of benzine in uw ogen komt, wast u deze directuit met schoon water. Als uw ogen geirriteerd blijven, bezoek dan direct een dokter!

Brandstof en mengsmering

De motor van de bosmaaier is een tweetaktmotor met een groot vermogen die werkt op een mengsel van brandstof en tweetaktolie. De motor is ontworpen voor gebruik van normale benzine met een minimaal octaangetal van 91RON. Is deze brand-stof Niet beschikbaar, dan können ook brandstoffen met een hoger octaangetal gebruikt worden. Hierdoor ontstaat geen schade aan de motor, wel要去 reckening gezchoolden woden met een vermindingen van de prestaties. Dit is ook het geval bij gebruik van loodhoudende benzine. Gebruik waarom voor een optimale motorwerking en ter bescherming van gezondheid en milieu alleen loodvrijne brandstof!

Voor de smering van de motor worden tweetaktmotorolie (kwaliteitsklasse TC-3) gebruikt; deze worden gemengd met de brandstof. De motor is ontworpen voor de gespecificeerde tweetaktolie met een verhouding van 50:1, voor de minste schade aan het milieu. Daardoor worden een lange levensduur en een betrouwbare werkung van de motor gewaarborgd. Het is absolutnoodzakelijk de mengverhouding van 50:1 aan te honden (bij gebruik van de gespecificeerde tweetaktmotorolie), anders kan een probleemloze werkung van de motor Niet worden gegarandeerd.

De juiste mengverhouding:

Benzine : Gespecificeerde originele twee-takt motorolie = 50 : 1 of Benzine : Twee-takt motorolie van ander merk = 25 : 1 aanbevolen

NOOT: Voor een juiste brandstof/olieverhouding de olie voormengen in de helft van de totaal gewenste hoeveelheid brandstof, daarna de rest van de brandstof toevoegen. Voor het vullen van de tank van de bosmaaier eerst het mengsel goed schudden. Het is Niet zinvol uit overdreven veiligheidsbewustzijn het olie-aandeel in het tweetaktmengsel te vergroten ten opzichte van de aangegeven mengverhouding. Hierdoor ontstaanmeer verbrandingsresten, dieze belasten het milieu en verstappen het uitlaatkanaal in de cilinder evenals de knaldempe. Verder stijgt het brandstofverbruik en neemt het vermogen af.

De motor moet uitgeschakeld zich!

• Reinig de directe omgeving rond de vulopening (2), om te voorkomen dat vuil in de tank (1) kommt.
  Draai de benzinetankdop (2) los en vul af.
  Draai de tankdop (2) wee aan.
• Reinig de tankdop (2) en tank na vullen!

Brandstofopslag

Benzine is nicht voor een onbeperkte tijd houdhaar. Koop enkel de hoeveelheid nodig voor eenperiode van max.4 weken. Enkel goedgekeurde jerrycans gebruiken.

Raadpleeg de veiligheidsinstrcties op pagina 76!

Benzine

50:1
25:1

1000 mL (1 L)

5000 mL (5 L)

10000 mL (10 L)

20 mL

100 mL

200 mL

40 mL

200 mL

400 mL

CORRECT GEBRUIK VAN DE MACHINE

Afstellen van de schoudergordel

• Stel de lenghte zo af dat het maaiblad of de nylondraadkop evenwijdig hangt aan het grondoppervlak.

Loshaken

• In een noodgeval, duw inkepingen (1) aan beiden kanten, en de bosmaaier za direct losgehaakt zijn.

Houd controle over de machine op dat moment en pas op dat de machine nicht maar u toe kommt of andere personen kan verwonden.

WAARSCHUWING: Het Niet compleet onder controle houden van de machine kan ernstige (zelfs dodelijke) verwondingen verroorzaken.

INGEBRUIKNAME

Raadpleeg de van toepassing zijnde veiligheidsinstrcties!

Starten

Verplaats u minimaal 3 meter van de tankplaats. Plaats de bosmaaier op een vlakke, schone ondergrund en zorg dat het snijgereedschap nicht in aanraking kan komen met de grond of andere voorwerpen.

Koude start

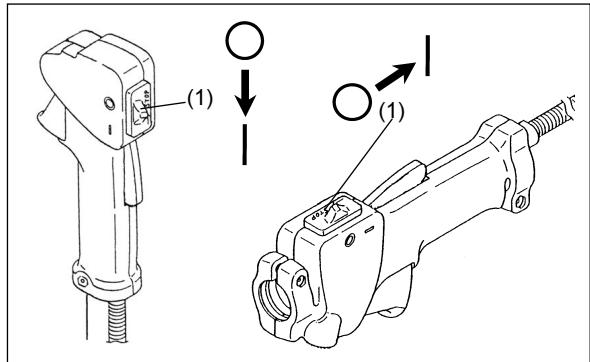

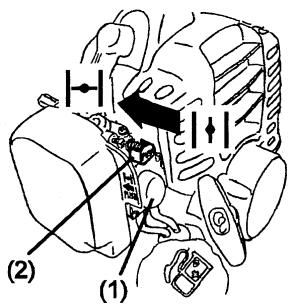

Voor machines met U-of Beugelhandgreep

• Plaats de I-O (aan/uit) schakelaar (1) in de positie zoals aangegeven met de pijl in de tekening.

• Plaats de machine eerst op de grond.
• Druk op het blaasbalgie van de opvoerpomp (1), herhaal dit 7 tot 10 koer totdat het balgie zichGVuld heeft.
• Duw de choke-knoop (2) in de positie "

• Houd het koppelingshuis stevig vast met uw linkerhand, zoals afgebeeld.
  Trek langzaam aan de startergreep tot u de compressie voelt en trek nu stevig door.
  Trek Niet de volle lenghte van het starterkoord uit en LAST deze onder begeleiding zich weer oprollen.
• Herhaal ditzonodig totdat de motor hijna aanslaat.
• Wonneer de motor begint, gelieve te openen een weinig het gashendel. De choke-knoop die automatisch is, het komt op originele positie " | | " terug.

• Laat de motor ongeveer een minuut warmdraaien voordat u aan uw Werkzaamheden begint.

Noot: -Als de starthendel herhaaldelijk aangetrokken worden met de choke op de " | - |" positie, komt er te veel benzinetoevoer hetgeen het starten bemoeijlicht.

• Indien er teveel benzinetoevoer is, verwijder de bougie en draai de starthendel enkeleKaren om de overvloedige benzine te verijderen. Droog verder de polen van de bougle.

Waarschuwingijdens werkzaamheden:

Als de gashendel vol ingeknepen blijft in een onbelaste toestand, kan het motortoerental oplopen tot over de 10.000min^-1 . Werk enkel met een belast toerental dat zo ongeveer:tussen de 6000 en 8000min^-1 ligt.

Warme start

• Als boven omschreven,ECHTER zonder gebruik van de choke-knoop.

Stoppen

• Laat de gashendel (2) los en als het motortoerental gezakt is drukt u de I-O (aan/uit) schakelaar in de "O" stand, zodat de motor stocht.
• Let er op dat het snijblad möglichnest onmiddelijk stopt enaar het in een dergelijk gevaleerst volledig tot stilstandkommen.

Het snijgereedschap (maaiblad of nylon draadkop) mag Niet draaien als de gashendel Niet bediend wordt. Indien nodig stelt u het stationaire toerental af met de stationair-stelschroef.

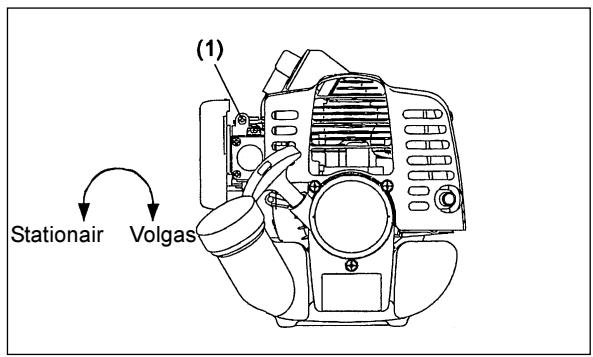

Controleren van stationair toerental

• Stationair toerental afstellen op 3000min^-1 .
  Indien nodig afstellen met de stationair-stelschroef. (snijgereedschap mag nicht draaien wanner de motor stationair draait).
  Indraaien van de stelschroef (1) verhoegt het toerental, uitdraaien zal het toerental lately zakken.

BIJSLIJPEN VAN SNIJGEREEDSCHAP

WAARSCHUWING: het snijgereedschap hieronder vermeld mag enkel geslepen worden door geauthoriseerd personeel. Uit de hand slijpen kan resulteren in onevenwichtig snijgereedschap, wat trillingen en schade aan de machineveroorzaakt.

• Snijbladen (stervorm, met 4 punten, en wervelblad, met 8 tanden) Slijpservice worden gegarandeed door de service-dealer.

NOOT: Om de levensduur van het snijgereedschap (sterblad, wervelblad) te verllogen=kunt u het blad omdraaien zDat beside kanten gebruikt worden.

NYLON DRAADKOP

De nylondraadkop is een twee-draadskop van het automatisch type. De nylondraadkop zal automatisch更是 nylondraad toevoeren (juiste lengte) bij veranderingen in de centrifugale krachten,verooraakt door het sterk wisselen van het toerental. Om echter in gras更是 efficiert te werkken, drukt u de nylon onderbol de gegen grond om draad toe te voeren.

Werkwijze

• Versnel het toerental van de nylon draadkop tot ongeveer 6000min^-1 Een laag toerental onder de 4800min^-1 is nicht bruikbaar om extra nylondraad toe te voeren.
• De meest effectieve snijhoek is weergegeven in de afbeelding links.

Meest effectoeve snifhoek

Als het draad nicht automatisch worden toegevoerd, handelt u als volgt:

1. Laat het toerental tot stationair zakken en geef hernieuwd vol gas. Herhaal dit tot het nylon draad op de juiste lenghte is.
2. Als het nylon draad te kort is (na verbruik) om op bovenstaande wijze te worden verlengd, drukt u de nylon onderbol gegen de grond om extra draad te te voeren.
3. Als het draad ook Niet volgens procedure 2 worden toegevoerd, windt u het draad dan opnieuw op de spoel zoals omschreiben onder "Vervangen van nylordraad".

Stationair

Vol gas

Vervangen van nylon draad

• Stop erst de motor.

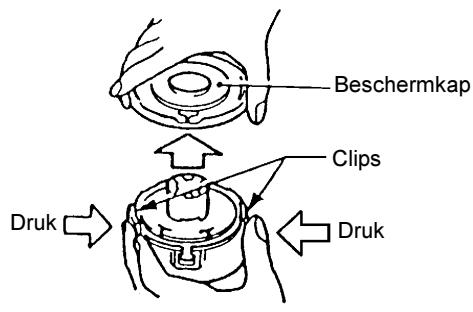

• Druk de clips waar binnen om de beschemkap te konnen verwijderen.
• Verwijder nu de spel.

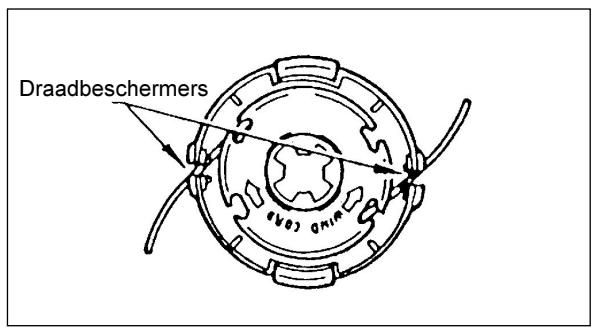

• Haak het midden van het neue nylordraad in de nok van de spoel, waar bij u het draad van 1 uiteinde ongeveer 80mm langer LAST dan het andere. Vervolgens draait u het draad strak om de spoel met de draadrichting van de spoel mee (linksdraajend aangeduid met LH enrechtshandig aangeduid met RH op de zijkant van de spoel).

• Draai de gehele lenghte op de spelot tot u ongeveer 100mm overhoudt, dat haakt u tijdelijk in de 2 uitsparingen van de spelot.
• Bevestig de spoel nu in het spoelhuis, zodat de nokken en groeven overeenkomen. Houd de kant van de spoel met letterindruk aan de bovenkant. Haal nu de draadeinden los en voer deze door de draadbeschemers in het spoelhuis.
• Druk nu de beschermkap op de onderzijde van het spoelhuis, zodate clips in de uitsparingen vallen. Verzeker u dat deze op slot klikken.

ONDERHOUDSVOORSCHRIFTEN

WAARSCHUWING: Voordat u aan de bosmaaier werk, altijd eerst de aan/uit-schakelaar op stop zetten en de bougiekap van de bougie trekken (zie "Bougie-controle") Draag altijd beschermende handschoenen!

Om een lange levensduur te verzekeren en eventuele schade aan de machine te voorkomen,要去en de volgende werkzaamheden met een zekere regelmaat worden UITgevoerd:

Dagelijke controle en onderhoud

• Voordat u gaat werkken met de bosmaaier controllerer of alle schroeven vast zitten en geen schroeven vermist worden. Let vooral op de bevestiging van het snijgereedschap.
• Controller of er geen vuil opgehoopt zit:tussen de koelribben en tussen luchtspelen. Maakzonodig schoon.
• Na dagelijks werk het volgende onderhoud plegen:

Maak de bosmaaier schoon en controller op beschadigingen.
- Reinig het luchtfilter. Wonneer onder zeer stoffige omstandigheden gewerkt worden, reinig het filter dan meerdere malen.
- Controller het snijgereedschap op schade en verzeker u dat de bevestiging goed vast zit.
- Controller of de gaskabelstelling genoeg vrij slag biedt, zodat het snijgereedschap Niet draait tijdens het stationaire toerental (stell zonodig opnieuw af). Als na afstellen van het stationaire toerental het snijgereedschap nog steeds draait, raadpleeg uw dealer.

• Controller het functioneren van de gashendel, blokkeerknop, I-O (aan/uit) schakelaar.

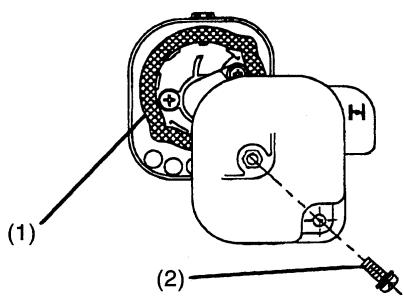

Reinigen van het luchtfilter

Het belemmeren van element (1) kan het moeilijk of onmogelijk soms make n om de motor op te starten of de motortoerental te verhogen.

Na het eind van verrichting, ben zeker om het luchtfilter reinig te makez als hieronder vermeld.

• Verwijder de schroef van de luchtfilterdeksel.
• Plaats de vinger onder de luchtfilterdeksen, duw onderaan het dekkings lagere deel, en maak de luchtfilterdeksen los.
• Het verwijderen van de element (1), die het lauwe water dat het neutrale detergens is geleieve op te nemen wast goed, en droog volledig het.
• Na het reiningen, maar het element vast.
• Neem de klauw bij het geval hogere deel in op het gat bij het hogere deel van

de luchtfilterdeksel.
- Dan, maak de luchtfilterdeksel door het vast te duwen, en haal schroef (2) aan.
NOOT: Onder stoffige omstandigheden meertere malen per dag het luchtfilter reinigen. Een aangekoekt luchtfilter veroorzaakt o.a. slecht starten en beperkt het toerental.

Bougie-controle

• Gebruik enkel de originele bougiesleutel om een bougie te verrangen of te controleren.
• De afstand:tussen de 2 elektroden moet 0,6-0,7mm bedragen. Is de afstand te groot of the nauw, stel.Deze bij. Als de bougie aangekoekt is, verrang deze of maak.Deze schoon.

WAARSCHUWING: Raak nooit de bougiekabel aan met draaiende motor (gevaar voor elektrische schok met hoog voltage).

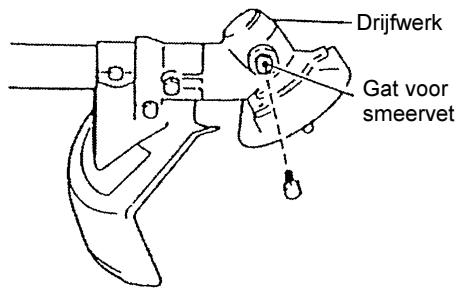

Smeren van het drijfwek

• Smeren via de smeer-opening hittebestendig vet (Shell Alvania 3 of gelijkwaardig) in het drijfwerk na iedere 30 draai-uren. (Special DOLMAR smeervet is verkrijgbaar bij uw DOLMAR-dealer.)

Zuigkop in de benzinetank

• Het viltfilter (1) van de zuigkop worden voor het filtert van de benzine dia door de carburateur worden vereist.
• Voer regelmatte een visuele inspective van het viltfilteruit. Verwijder hiervoor de tankdop en trek de zuigkop met behulp van en draadhaak door de benzinetankopening maar buiten. Verharde, verruilde of verstopte filters dienen te worden verrangen.
• Onvoldoende benzinetevoer kan er oorzaak van zich dat het maximaal toelaatbare toerental worden overschreden. Het is waarom belangrijk dat u het viltfilter minst om de drie maanden verramt om een voldoende benzinetevoer maar de carburateur te verzekeren.

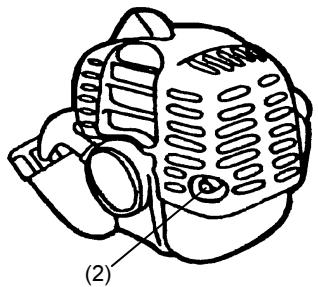

Reinigen van de uitlaatpijp

• Controller de uitlaatpijp (2) regelmatig
• Als deutsche aangekoekt is met vuil, schraapt u het vuil zorgvuldig weg met haal met een geschikt stuk gereedschap.

Alle andere onderhoudswerkzaamheden die nicht bovenstaand omschreiben,zijn, moeten worden uitgevoerd door vakkundig en geschoold personeel of door de dealer.

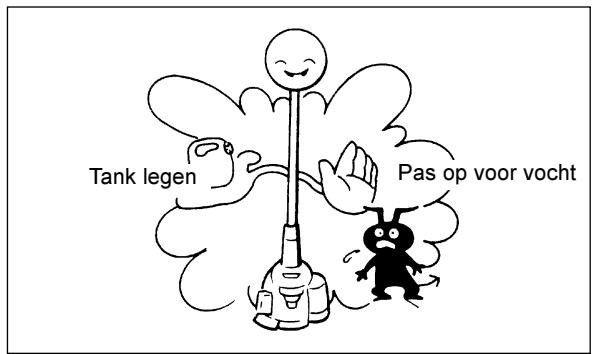

MACHINE-OPSLAG

• Als de machine voor langereijd worden opgeslagen, verwijdert u de benzineuit tank en carburateur als volgt:Laat de tank leeglopen en LAST de machine droog draaien, voer de benzine afzoals de lokale wetten voorschrijven.
• Verwijder de bougie en LAST een paar druppeltjes lichte olie in het bougiegat lopen. Treklicht aan de starter en LAST de zuiger enkele slagen rondraaien zDat zich een beschermende oliefilm vormt. Breng dan de bougie wee aan.
• Maak de machine volledig schoon en wrijf hem in met een doek (met olie).
  Sla de machine op een zo droog möglichkeplaats op.

Onderhouds-schema

Algemeen	Bevestiging delen, bouteen en moeren	Visuele inspectie op schade en bevestiging Controle op conditie en veiligheid
Na tanken	Gashendel I-O aan/uit-schakelaar	Functionele contrôle Functionele contrôle
Dagelijks	Luchtfilter Koelsystem Snijgereedschap Stationair tpm	Reinigen Reinigen Controle op schade en scherpte Controle dat snijgereedschap nicht beweegt
Wekelijks	Bougie Uitlaat	Controle, reinigen/vervangen Controle, zonodig reinigen
Kwartaal	Zuigkop Benzinetank	Vervangen Reinigen
Opslag	Benzinetank Carburateur	Tank ledigen Droog latent draaien

Storing lokaliseren

Storing	Onderdeel	Observatie	Oorzaak
Motor start nicht of nauwelijks	Ontsteking	Bougie vonkt	Oorzaak in benzinetoevoer of compressiesystem, of mechanische oorzaak
		Vonkt nicht	I-O schakelaar, kabelbreuk, kortsluiting, bougie of aansluiting defect ontstekingsspoel defect
	Benzinetoevoer	Tank gebuld	Onjuiste chokepositie, carburateur defect, verruilde zuigkop, breuk, knik of vuil in benzineleiding
	Compressie	Geen compressie bij start	Voetpakking stuk, krukaskeerringen defect, zuigerveren gebroken of lekke bougiepakking
	Mechanische storing	Starter functioneert nicht	Gebroken startveer, defecte startpallen
Warm start problemen		Tank gebuld bougie vonkt	Carburateur verruild, latent reinigen
Motor start maar valt stil	Benzinetoevoer	Tank gebuld	Onjuiste afstellung, verruilde zuigkop of carburateur
			Defecte ontluchtig, breuk benzineleiding, defect kabelbreuk of defect I-O schakelaar
Onvoldoende vermogen	Diverse oorzaken	Stationairloop onregelmatig	Luchtfilter verruild, carburateur verruild, uitlaat verstopt uitaatpoort verruild
