PWS 1200 - Elektrische haakse slijper PARKSIDE - Gratis gebruiksaanwijzing en handleiding

Merk	PARKSIDE
Model	PWS 1200
Product type	Haakse slijper
Conform gebruik	Schuren, voorbewerken, doorslijpen en droog polijsten
Voeding	Netstroom, 220-230 V~
Nominaal vermogen	1200 W
Onbelast toerental	3000 - 11000 tpm (instelbaar op 6 niveaus)
Max. doorslijpschijfdiameter	125 mm
Boring	22,2 mm
Max. dikte schijf	6 mm (gebogen)
Spindeldraad	M14
Max. omtreksnelheid	80 m/s
Beschermingsklasse	II (dubbele isolatie)
Geluidsdrukniveau	92,5 dB(A)
Geluidsvermogensniveau	105,5 dB(A)
Trillingen (onderarm)	< 2,5 m/s²
Speciale functies	Zachte start IPC, verstelbare beschermkap, spindelvergrendeling, toerentalregeling
Meegeleverde accessoires	Doorslijpschijf metaal 125x2,5x22,2 mm, extra handgreep, beschermkap, spansleutel, reserve koolborstels (x2)
Onderhoud	Regelmatig reinigen met een droge doek; koolborstels laten vervangen door de service-afdeling
Reserveonderdelen beschikbaar	Koolborstels
Fabrikant	Kompernass GmbH, Burgstr. 21, 44867 Bochum, Duitsland

Veelgestelde vragen - PWS 1200 PARKSIDE

Wat is het onbelast toerental van de haakse slijper PWS 1200?

Het onbelast toerental is instelbaar van 3.000 tot 11.000 omwentelingen per minuut, via de snelheidsinstelknop (niveaus 1 tot 6).

Hoe vervang ik de schijf van de haakse slijper?

Koppel het apparaat los. Druk op de spindelvergrendeling (stilstaande spindel) om de aandrijving te blokkeren, draai de spansleutel met de meegeleverde sleutel los, vervang de schijf en draai de moer weer vast. Na vervanging 30 seconden onbelast laten draaien.

Welke soorten schijven kan ik gebruiken?

Gebruik slijpschijven of doorslijpschijven met een diameter van 125 mm, boring 22,2 mm, max. dikte 6 mm (gebogen) en een omtreksnelheid van ten minste 80 m/s. Lamellenschijven, schuurschijven en staalborstels zijn ook compatibel.

Hoe stel ik de beschermkap af?

De beschermkap kan in 5 standen worden ingesteld. Draai hem in de gewenste positie, waarbij de gesloten kant naar u gericht moet zijn voor optimale bescherming tegen vonken.

Wat is het vermogen van de haakse slijper PWS 1200?

Het nominaal vermogen is 1200 W, waardoor efficiënt werken op metaal en steen mogelijk is.

Heeft de haakse slijper een zachte start?

Ja, hij is uitgerust met het Intelligent Power Control (IPC)-systeem dat de start vertraagt om schokken te voorkomen en de inschakelstroom te beperken.

Hoe onderhoud ik de haakse slijper?

Reinig de behuizing regelmatig met een droge doek, zonder oplosmiddelen. De ventilatiesleuven moeten schoon zijn. Het vervangen van de koolborstels moet door de service-afdeling worden gedaan.

Welke beschermingsmiddelen moet ik dragen?

Draag verplicht een veiligheidsbril, gehoorbescherming, een stofmasker en beschermende handschoenen. Bij langdurig werk gebruik externe afzuiging.

Kan ik de haakse slijper zonder extra handgreep gebruiken?

Nee, om veiligheidsredenen moet de extra handgreep altijd worden gemonteerd. Deze kan links, rechts of boven worden bevestigd, afhankelijk van het werk.

Wat te doen bij oververhitting of abnormaal geluid?

Als het apparaat sterk vertraagt of ongewoon geluid maakt, koppel het dan onmiddellijk los en laat het afkoelen. Controleer de schijf en de algemene staat. Als het probleem aanhoudt, neem contact op met de service-afdeling.

GEBRUIKSAANWIJZING PWS 1200 PARKSIDE

HAAKSE SLIJPMACHINE
BE Bedienings- en veiligheidsinstructies

FR/BE	Instructions d'utilisation et consignes de sécurité	Page 5
NL/BE	Bedienings- en verilgheidsinstructies	Pagina 17
DE/AT	Bedienungs- und Sicherheitshinweise	Seite 29

Introduction

Doelmatig gebruik.. 18
Uitvoering.. 19
Leveringsomvang.. 19
Technische gegevens . 19

Veiligheidsinstructies

Veiligheid op de werkplek.. 20
Elektrische verilgheit.. 20
Veiligheid van Personen . 20
Zorgvuldige omgang met en gebruik van elektrische apparaten...... Pagina 21
Apparaatspecifieke veiligheidsinstructies.. 21
Arbeidsinstructies. 22

Bediening

Bedrijf.. 24
In- en uitschakelen.. 24
Toerental instellen.. 24
Slijpgereedschappen verrangen.. 24

Toebehoren gebruiken

Doorslijp-/voorbewerkingsschijven.. 25
Lamellenschijven voor metaal . 25
Verder toebehoren 25
Veiligheidskap verstellen.. 26
Extra handgreep gebruiken.. 26

Onderhoud en reiniging.. 26

Afvoer . 27

Informatie

Service.. 27
Conformiteitsverklaring / producent.. 27

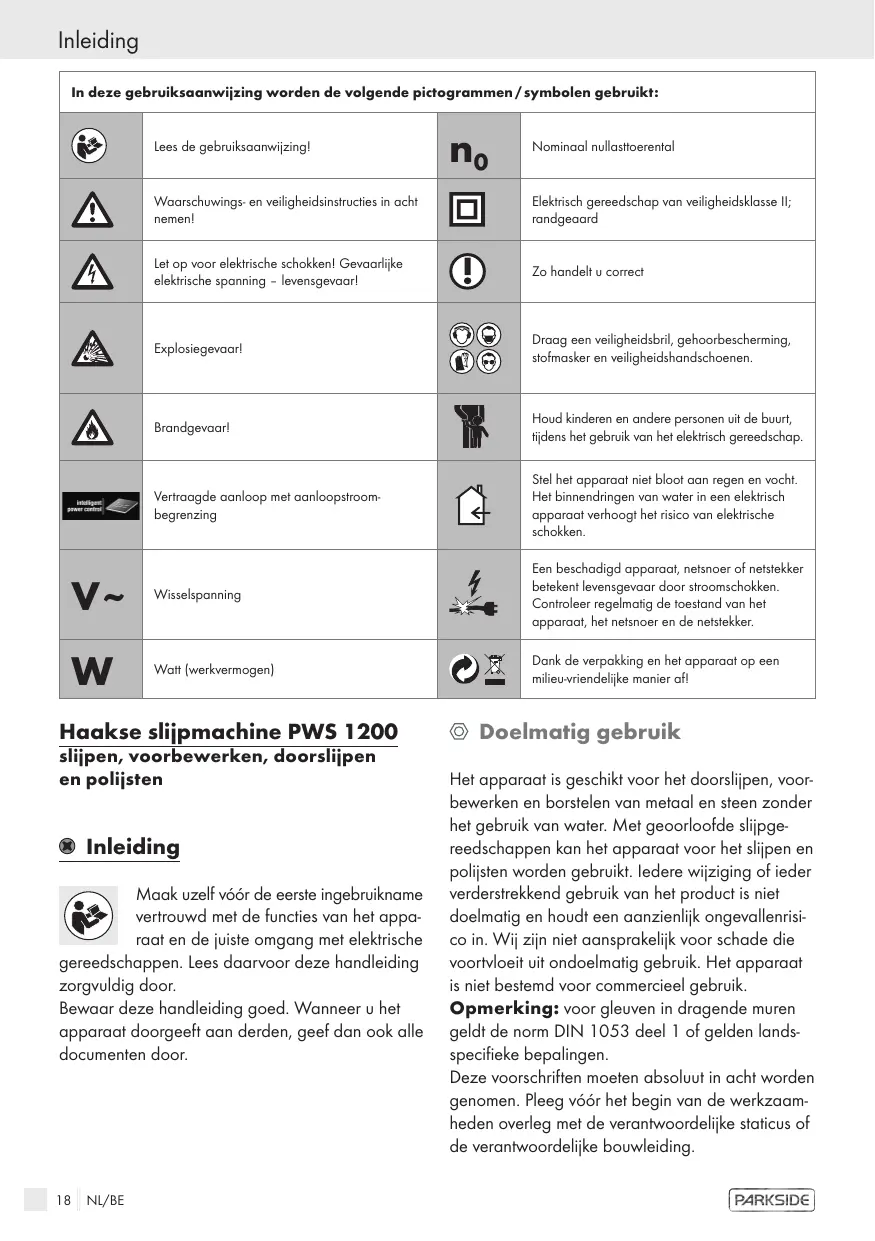

In deze gelebruksaanwijzing worden de volgende pictogrammen/symbolen gekruikt:
	Lees de gelebruksaanwijzing!	n₀	Nominal nullastoerental
	Waarschuwings- en veriligeidsinstructies in ache nemen!		Elektrisch gereedschap van veriligeidsklasse II; randgeaard
	Let op voor elektrische schokken! Gevaarlijke elektrische spanning - levensgevaar!		Zo handelt u correct
	Explosiegevaar!		Draag een veriligeidsbril, gehoorbescheming, stofmasker en veriligeidshandschoenen.
	Brandgevaar!		Houd kinderen en andere Personen uit de buurt,ijdens het gebruik van het elektrisch gereedschap.
	Vertraagde aanloop met aanloopstroom-begrenzing		Stel het apparaat Niet bloot aan regen en vocht. Het binnendringen van water in een elektrisch apparaat verhoegt het risico van elektrische schokken.
V~	Wisselspanning		Een beschadigd apparaat, netsnoer of netstekker betekent levensgevaar door stroomschokken. Controller regelmatinig de toestand van het apparaat, het netsnoer en de netstekker.
W	Watt (werkvermogen)		Dank de verpakking en het apparaat op een milieu-vriendelijk manier afl

Haakse slijpmachine PWS 1200

slijp en polijsten

Inleiding

Maak uzelf voor de eerste ingebruikname vertrouwd met de functies van het apparaat en de juiste omgang met elektrische

gereedschappen. Lees waaroor deze handleiding zorgvuldig door.

Bewaar deze handleiding goed. Wanner u het apparaat doorgeeft aan derden, geef dan ook alle documenten door.

Doelmatig gebruik

Het apparaat is geschikt voor het doorslijpen, voorbewerken en borstelen van metaal en steen zonder het gebruik van water. Met geoorloofde slijpgereedschappen kan het apparaat voor het slijpen en polijsten worden gebruikt. Ledere wijziging of iederverderstrekkend gebruik van het product is Niet doelmatig en houdt een aanzienlijk ongevallensrisico in. Wij zich net aansprakelijk voor schade die voortvloeituit ondoelmatig gebruik. Het apparaat is Niet bestemd voor commercieel gebruik.

Opmerking: voor gleuven in dragende muren geldt de norm DIN 1053 deel 1 of gelden landspecifieke bepalingen.

Deze voorschriften要去en absolut in acht worden genomen. Pleeg vór het begin van de werkzaamheden overleg met de verantwoerdelijkke staticus of de verantwoerdelijkte bouwleiding.

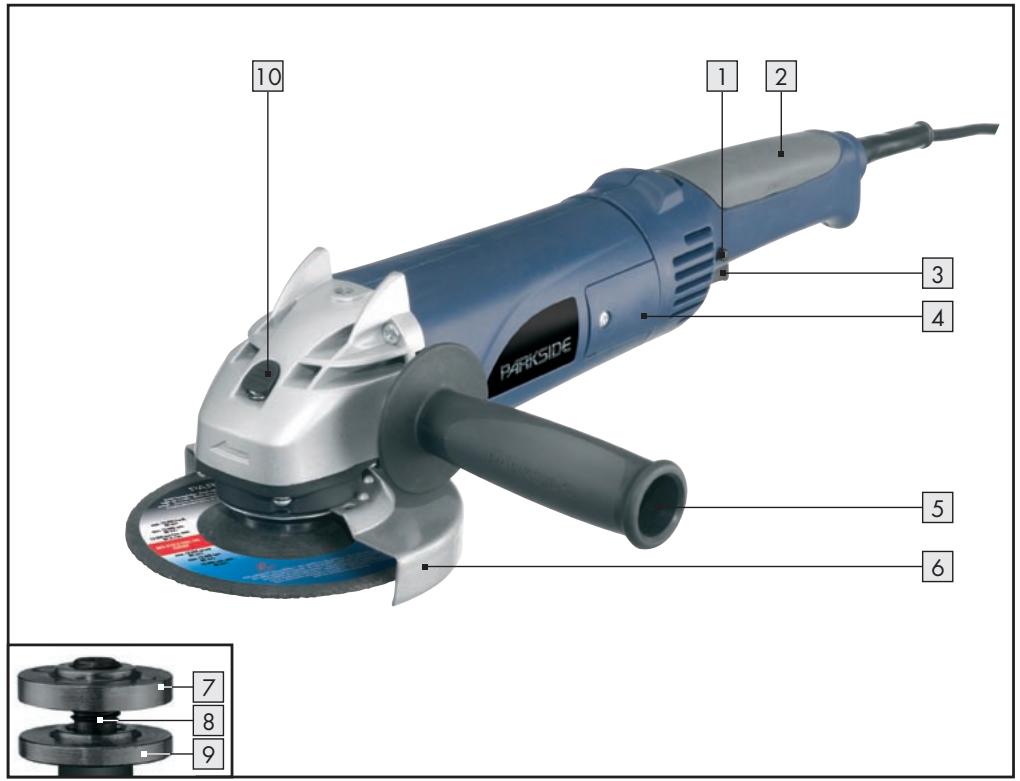

Uitvoering

Vastzetknop
2 Handgreep met zich gedeelte
3 Schakelaar AAN / UIT
4 Afdekking koolborstels
5Extra handgreep
6 Verstelbare veiligheidskap
7 Spanmoer
8 Montagespil
9 Montageflens
10 Toets spilvergrendeling

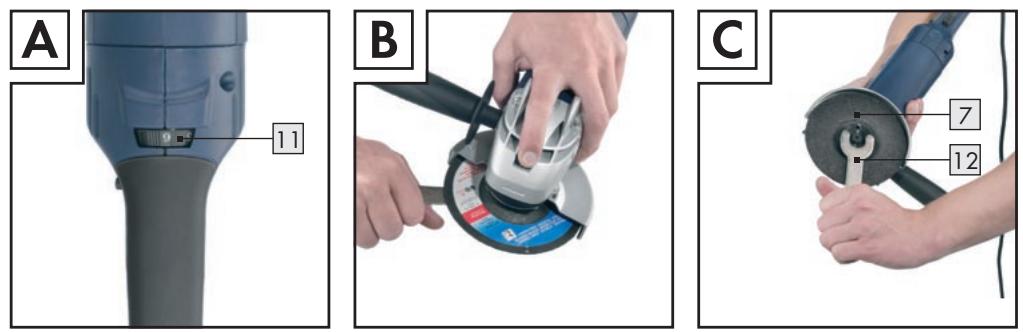

[11] Stelwiel voor de toerentalvoorselectie (afb. A)
[12] Spansleutel (zie afb. C)

Leveringsomvang

1 metalen doorslipschijf, 125× 2,5× 22mm
1 extra handgreep
1 veiligheidskap
1 spansleutel
2 reserve koolborstels (zonder afbeelding)
1 handleiding
1 brochure «Garantie en service»

Technische gegevens

Nominal vermogen: 1200 W

Nominate spanning: 230V 50Hz

Gemeten nullasttoerental: n_03.000 - 11.000min^-1

Spildraad: M14

Isolatieklasse: II/回

Informatie over geluid en trillingen:

Geluidsniveau met A-meting berekend

Geluidsdrukniveau: 92,5 dB(A)

Geluidsvermogenniveau: 105,5 dB(A)

Berekende karakteristieke versnelling

Hand-arm-trilling: < 2,5m / s^2

De elektronische aanloop IPC zorgt ervoor dat de motor vertraagd en verrolgens langzaam aanloopt.

Sterke inschakelstroomstoten worden hierdoor gro-tendeels vermeden.

Nullast

Na het inschakelen waarborgt de IPC-elektronica dat het apparaat in de voorgeselecteerde stand (stand 1 .... 6) versnelt. Vervolgens waarborgt de IPC-toerentalregeling een constant toerental.

Overbelastingsbedrijf

Wanner het apparaat wordt overbelast, waarborgt de IPC-elektronica dat de stroom beperkt wordt.

Veiligheidsinstructies

Opgelet! Bij het gebruik van elektrischegereedschappen dient u de volgende principieleveiligheidsmaatregelen in acht te nemen tervermijding van elektrische schokken, letsel- enbrandgevaar. Lees de instructies door voordatu het apparaat gebruikt. Fouten bij de naleving van de onderstaand beschreiben aanwijzingenkunnen elektrische schokken, brand en/of ernstig letsel tot gevolg hebben.

Veiligheid op de werkplek

Houd het werkbereik schoon en opgeruimd.
Zorg voor een goede ventilatie van het werkbereik. Door wanorde en onverlichte werkbereiken hunnen oncevallen ontstaan.

Explosiegevaar! Werk met het apparaat Niet in een explosiegevaar-likesje omgeving met brandbare vloei

stoffen, gassen of stof. Elektrische gereedschappen veroorzaken vonden die stof of dampen zouden kuren ontsteken.

Houd kinderen en andere personen tijdens het gebruik weg van het elektrische gereedschap. In geval van af-

leiding zou u de contrôle over het apparaat kunden verliezen.

Waarschuwing! Levensgevaar door elektrische schokken.

De netsteker van het apparaat moet in de contactdoos passen. De steker mag op geen enkele wijze worden veranderd. Gebruik geén adaptersteker in combinatie met geoarde apparaten. Ongewijzigde stekers en passende contactdozen verminderen het risico van elektrische schokken.
Vermijd lichaamscontact met geaarde oppervlakken zoals buizen, verwarmingen, fornuizen en koelkasten. Er bestaat verhoogd risico voor elektrische schokken wonneer uw lichaam geaard is.
Stel het apparaat Niet bloot aan regen en vocht. Het binnendringen van water in een elektrisch apparaat verhoogt het risico van elektrische schokken.
Gebruik de kabel nooit ondoelmatig, bijv. om het apparaat te dragen, op te hangen of om de stekeruit de contactdoos te trekken. Houd de kabel verwijderd van hitte, olie, scherpe randen of bewegende apparaatonderdelen. Verwarde of beschadigde kabels en stekers verhogen het risico van elektrische schokken.

Bij een beschadigd apparaat, netkabel of -steker bestaat levensgevaardoor elektrische schokken. Controllereregelmatin de toestand van apparaat, netkabelen netsteker.
- Gebruik bij werkzaamheden in de open lucht allén verlangkabels die ook voor het buitenbereik geschikt zijn. Het gebruik van een voor het buitenbereik geschakte kabel vermindert het risico van elektrische schokken.
Pak het apparaat alleen aan de handgrepen vast wonneer het een verborgen leiding of de eigen netkabel kan raken.
Het contact met een spanningvoerende leiding kan ook de metalen apparaatdelen onder spanning zetten en zo tot een elektrische schok leiden.

Waurschuwing! Explosiegevaar!

Gebruik geschichte Zoekapparatuur

om verborgen verzorgingsleidingen op te sporen of neem contact op met het lokale nutsbedrijf.

Het contact met stroomleideringen kan brand en een elektrische schok veroorzaken. Beschadiging van een gasleiding kan een explosie veroorzaken.

Het binnendringen in een waterleiding veroorzaakt materiele schade en kan een elektrische schok veroorzaken.

Gebruik een beschadigd apparaat Nieteer. Onderbreek bij gevaar altiijd de stroomtoevoer.
Waarschuwing! - Open het apparaat nooit. Laat reparations of verrangingen alleénuitvoeren door het servicepunt of door een elektromonteur.

Wees steeds waakzaam en let altijd op wat u doet. Wees voorzichtig bij het werken met een elektrisch gereedschap. Gebruik het apparaat Niet wonneer u ongeconcentreerd of moe bent resp. onder de invloed van drugs, alcohol of medicijnen staat. Reeds een moment van onachtzaamheid tijdens het gebruik van het ap

paraat kan tot ernstig letsel leiden.

Draag naast de persoonlijke veiligheidsuitrusting alsijd een veiligheidsbril. Het dragen van een persoonlijke

veiligheidsuitrusting zoals stofmasker, slipvaste
veiligheidsschoenen, -handschoenen en-helm
of gehoorbescherming helpt, al naargelang het
soort en de toepassing van het elektrische gereedschap, het risico voor letsel te verminderen.

Vermijd een abusievelijke ingebruikname van het apparaat. Waarborg dat de schakelaar in de "UIT"-positie staat voordat u de steker in de contactdoos steekt. Wanner u tijdens het dragen van het apparaat de vinger aan de AAN-/ UIT-schakelaar hebt of het apparaat reeds ingeschakeld op de stroomverzorging aansluit, kan dit tot ongevallen leiden.
Verwijder de instelgereedschappen of schroef-sleutel voordat u het apparaat inschakelt.
Een gereedschap of sleutel dat/die zich in een draaiend onderdeel van het apparaat bevindt, kan letsel veroorzaken.
Overschat uzelf Niet. Zorg alsijd voor een veilige stand en houd te allen tijde het evenwicht. Op deze wijze(Int) het apparaat vooral in onverwachtete situatuies beter controleren.
Draag geschikte werkkleding. Draag geen wijde kleding of sieraden. Houd haren, kleding en handschoenen van bewegende onderden verwijderd. Draag een haarnet bij langere haren. Votte, Niet-nauwsluitende kleding, sieraden of haren hunnen door bewegende onderden worden ingetrokken.

Zorgvuldige omgang met en gebruik van elektrische apparaten

Belast het apparaat nooit te zwaar. Gebruik voor uw werkzaamheden het waarvoor bestemde gereedschap. Met het geschikte elektrische gereedschap werkt u beter en veiligier in het voorgeschreven vermogensbereik.
Gebruik geén elektrisch gereedschap met een defecte schakelaar. Een elektrisch gereedschap dat Niet meer in- of uitgeschakeld kan worden,

is gevaarlijk en moet worden gerepareerd.

Trek de steker uit de contactdoos voordat u apparaatinstelleningen uitvoert, toebehoren vervangt of het apparaat weglect. Hierdoor voorkomt u dat het apparaat abusievelijk ingeschakeld worden.
Bewaar nicht-gebruike elektrische gereedschappen buiten het bereik van kinderen. Laat geén Personen met het apparaat werkden die Niet vertrouwd zijn met het apparaat of die deze aanwijzingen Niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wonneer ze door onervaren Personen worden gebruikt.
Onderhoud het apparaat zorgvuldig. Controller of bewegende apparaatonderdelen optimaal functioneren en Niet klemmen en of onderden gebroken of zodanig beschadigd zich dat de functie van het apparaat belemmerd worden. Laat beschadigde onderdelen voor het gebruik van het apparaat repareren. Veel ongelukken zich terug te voeren op slecht onderhoven elektrische apparaten.
- Gebruik elektrisch gereedschap, toebehoren, hulpgereedschap enz. overeenkomstig deze aanwijzingen en zoals het voor dit apparaatype voorgeschreiben is. Houd waar bij rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de bestemde toepasseningen kan tot gevaarlijke situatuies leiden.

Apparaatspecifiekeveiligheidsinstructies

Gebruik het apparaat Niet wonneer de voedingskabel of de netsteker beschadigd is.
Raak de voedingskabel Niet aan wanner hij tijdens het werk beschadigd of doorgesneden wordt. Onderbreek onmiddelijk de stroomtoevoer en LAST het apparaat verrolgensuitsuitend repareren door een vakman of het bevoegde servicepunt.
Gebruik het apparaat Niet wonneer het vochtig is en ook Niet in een vochtige omgeving.

Wonneer u het apparaat in de open lucht gebruikt, dient u het via een foutstroom-veiligheidsschakelaar (Fl-schakelaar) met maximaal 30mA aan te sluiten. Gebruik allén een voor het buitenbereik togetestaan verlengsnoer.
Draag het apparaat Niet aan de netkabel en hang het Niet aan de netkabel op. Leid de kabel altijd waar afterwards van het apparaat weg.
Slijpschijven要去en goed en overeenkomstig de aanwijzingen van de fabrikant bewaard en behandeld worden.
Waarborg dat lijpgereedschappen volgens de aanwijzingen van de fabrikant zijn gemonteerd.
Waarborg dat:tussenlagen worden gebrukt wanneer deze met het slijpgereedschap beschikbaar gesteld worden en verplicht+zijn.
Gebruik geén gescheiden verloopbussen of adapter om slijpschijven met een groter gat passend te krijgen.
Waarborg bij slijpschijven met een schroefdraadinzet dat de schroefdraad lang genoeg is om de spillengte op te nemen.
Werk Niet op verborgenplaatsen waar stroom, gas- of waterleidingen zouden kuren liggen. Gebruik een geschikt zoekapparaat of vraag na bij deplaatselijke nutsbedrijven. Het contact met stroomleidingen kan brand en een elektrische schok veroorzaken. De beschadiging van een gasleiding kan tot een explosie leiden. Beschadiging van een waterleiding kan materièle schade en een elektrische schok veroorzaken.

Brandgevaar door wegsprin-gende vonken! Wonneer u metaaal schuurt/doorslijt, ontstaat een

vonkenregen. Letkaarom altijd op dat geén personen in gevaar worden gebracht en geen brandbare materialen in de buurt van het werkbereik zich opgeslagen.

Waurschuwing! Giftige dampen!

Het bewerken van schadelijke/giftige stoffen vormt een gevaar voor de gezondheid van de bedienende persoon of in de buurt aanwezigepersonen.

Draag een gehoorbescherming, een veiligheidsbril, een stofmasker en veiligheidshandschoenen.

Sluit het apparaat aan op een geschikte afzui-g.

installatie wanner u langdurige metaal- en steenbewerkingen utvoert waar bij gezondheidsschadelijke stoffen ontstaan.

Waarschuwing! Gevaar voor elektrische schokken door metaalstof!

Bij de bewerking van metaal kan zich een geleidende stof in het apparaat afzetten. In deze gevallen dient u de motorruimte regelmatinig met behulp van perslucht vanaf de buitenzijde UIT te blazen, met een stofafzuing towerken en het apparaat via een Fl-veiligheidsschakelaar (activingsstroom 30mA ) te gebruiken.

Zorg bij de bewerking van kunststoffen, verf, lak enz. voor afdoende ventilatie.
Drenk materialen of te bewerken oppervlakken nicht met oplosmiddelhoudende vloeistoffen.
Draag nauwsluitende kleding en bij lange hareen een haarnetje of een geschikte hoofdbedeking.
- Om veriligeidsredenen mag dit apparaat alleen met de extra handgreep [5] gebruikt worden.
De verstelbare kap [6]要去 alsijd gemonteerd zichen wonneer u werkkt met voorbewerkings- of doorslijschijven.
Gebruik bij ernstige stofbelasting alsijd de stofafzuiiginrichting. Gebruik alleen special goedgeurde stofafzuiiginrichtingen.
Gebruik alleen geoorloofd gereedschap. Controller of het op de schuur-/slijschijven vermelde toerental hoger dan of geling is aan de nominate nselheid van het apparaat.
Let op de draairichting en houd het apparaat altijd zodenig vast dat vondenregen en slijpstof van het lichaam weg vliegen.
Waarborg dat de afmetingen van de schijf overeenstemmen met het apparaat en dat de schijf zonder problemen op de montageflens past.

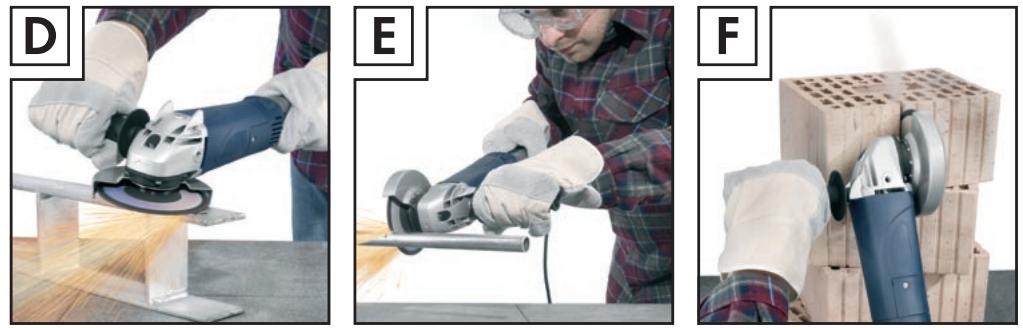

Arbeidsinstructies

Opmerking! Slijpgereedschappen mogen alleén voor de aanbevolen toepassingsmogelijkden worden gebruikt. In het andere geval hun denze breken of anderszins beschadigd raken en letsel veroorzaken.

Voorbewerken

Gebruik nooit doorslijschijven voor de Voorbewerking!

Beweeg de haakse slijpmachine met matige druk over het werkstuk.
Beweeg de voorbewerkingsschijf bij zachte materialen in eenvlakkehoek over het werkstuk, bij harde materialen in eenietse steilerehoek.

Doorslijpen

Gebruik nooit voorbewerkingschijven om door te slijpen!

Gebruik alleen gekeurde, met verzelstof ver-sterkte doorslijp- of slijpschijven die zich goedgekeurd voor een randsnelheid van minstens 80m / s
Voorichtig! Na het uitschakelen loopt hetSlijpgereedschap nog na. Rem het Niet af doorer opzij tegen te drukken.
Beveilig het gereedschap. Gebruik de spaninrichting/bankschoef om het werkstuk vast te zetten. Het worden daarin veiliger gehouden dan in uw hand.
Schakel het apparaat algid uit en wacht totdat het volledig tot stilstand is gekomen voordat u het neerlegt.
Ontgrendel de AAN-/UIT-schakelaar onmiddel- lijk bij een stroomuiitval of wanner de netstekeruit de contactdoos getrokken worden. Schakel hem maar de UIT-stand. Hierdoor voorkomt ueen ongecontroleerde herstart.
Gebruik het apparaat alleén voor droog sjiden resp. droog slijpen.
De extra handgreep 5 moet bij alle werkzaamheden met het apparaat gemonteerd zich.
Asbesthoudend materiaal mag nicht worden bewerkt. Asbest geldt als kankerverwekkend.

Gevaar! Beweeg het apparaat alsiiid in tegenloop door het werkstuk. Bij de tegenovergestelde richting bestaat het gevaar van

een terugslag. Het apparaat kan uit de snede worden gedrukt.

Plaats het apparaat algijd ingeschakeld gegen het werkstuk. Til het apparaat na de bewerking van het werkstuk en schakel het dan pas UIT.
Houd het appararaatijdens het werk alsijd met beiden handen vast (zie ook afb. D). Zorg voor een veilige stand.
Voor een optimaal lijpresultaat beweegt u het apparaat gelijkmatig onder een hoek van 15^ - 30^ (tussen slijpschijf en werkstuk) over het werkstuk heb en weer.
Bij de bewerking van groe oppervlakken mag het apparaat Niet met kracht op het werkstuk gedrukt worden. Wanner het toerenal sterk terugloopt, moet u de aandrukkracht verminderen om veilig en efectief te kuren werken. Wanner het appaarat plotseling afremt of blokkeert, moet u onmid-dellijik de stroomtoevoer uitschakelen.
- Doorslijpden: werk Niet te snel en zorg dat de slijpschijf Niet vastslaat.
Voorbewerkings- en doorslijpschijven worden tijdens het werk zeer heet - maar ze dan ook volledig afkoelen voordat u ze aanraakt.
Gebruik het apparaat nooit ondoelmatig.
Let altiijd op dat het apparaat uitgeschakeld is voordat u de netsteker in de contactdos steekt.
Trek in geval van gevaar de steker uit de contactdoos. Zorg ervoor dat apparaat en netste ker goed toegankelijk en in noodgevalloen goed bereikbaar zich.
Onderbreek altijd de stroomtoevoer vór pauzes, vór alle werkzaamheden aan het apparraat en wanner u het werk beeindigd hebt. Het apparaat要去 steeds schoon, droog en vrij van olie of andere smeermiddelen zich.
Wees steeds waakzaam! Let altijd op wat u doet en ga steeds met overleg te werk. Gebruik het apparaat in geen geval wonneer u onge-concentreerd bent of u Niet goed voelt.

Bediening

Bedrijf

Let op de netspanning! De spanning要去 overeenstemmen met de gegevens op het typeplaatje van het apparaat (apparaten die met 230 V zijn aangeduid,+kunnen ook op 220 V worden aangesloten).

In- en uitschakelen

Controleer het gereedschap altijd voor gebruik. Het gereedschap moet correct gemonteerd zich, mag Niet vochtig zich, geen scheuren vertonen en moet vrij draaien. Laat het apparaat 30 seconden proefdraaien. Gebruik geen uit balans geraakte of trillende gereedschappen.

Let op ongewone geluiden en vonkenvorming. Controleer daarna of alle bevestigingsonderdelen cor-rect aangebracht zich.

Het apparaat is uitgerust met een elektronische IPC-aanloop. Nadat u de schakelaar AAN/UIT hebt ingedrukt, loopt de motor met vertraging aan.

Inschakelen

Druk op de schakelaar AAN/UIT 3

Uitschakelen

Laat de schakelaar AAN/UIT 3 weer los.

Vergrendelen

Houd de schakelaar AAN/UIT 3 ingedrukt en druk op de vastzetknop 1

Ontgrendelen

Druk opniew op de schakelaar AAN/UIT 3 Opgelet: druk pas op de toets voor de spilvergrendeling 10 wonneer de elektromotor volledig stil staat.

Toerental instellen

U kunt het toerental verhogen door het stelwiel voor de toerentalselectie [11] in de richting 6 (6 = hoogste toerental) te draaien.

U kunt het toerental verlagen door het stelwiel voor de toerentalselectie [11] in de richting 1 (1 = laagste toerental) te draaien.

Slijpgereedschappen verrangen

Draag algid veiligeidshandschoenen tijdens het verrangen van doorslijp-/ Voorbewerkingsschijven.

Vergrendel de toets voor de spilvergrendeling 10 alleen bij stilstaande montagespel 8, afb. B.
Druk op de toets voor de spilvergrendeling 10 om het driijfwerk te blokkeren.
Draai de spanmoer [7] los met behulp van een spansleutel [12], afb. C.
- Plaat de voorbewerkings- of doorslijschijf met de bedruktijke aan het apparaat op de montageflens 9.
Plaats verwolgens de spanmoer met de verhoogde ziche maar boven weer op de montagespil 8.
Druk op de toets voor de spilvergrendeling om het driifwerk te blokkeren.
Draai de spanmoer [7] weer vast met behulp van de spansleutel [12].

Opmerking: wonneer de schijf na het verwangen onrustig loopt of trilt, moet deze schijf onmiddelijk waar worden verwangen.

Laat het apparaat na een schijfvervanging om veiligheidsredenen gedurende 30 seconden in nullast lopen. Let op ongewone geluiden en vonkenvorming.
- Controller of alle bevestigingsonderdelen correct aangebracht zich.
Let op dat de draairichtingspijl op de doorslijp of voorbewerkingsschijven (ook diamant-door-slijipschijven) en de draairichting op het apparaat (draairichtingspijl op het apparaathoofd) overeenstemmen.

Toebehoren gebruiken

Doorslijk-/voorbewerkings-schijven

U kurz de onderstaand vermelde doorslijp-/voorbewerkungsschijven op dit apparatusat monteren.

Afmetingen: 125× 22,2mm

tot max. 6 mm dikte

(omgebogen)

Toerental: 12000 o/min

Randsnelheid: 80 m/sec

Lamellenschijven voor metaal

Afmeting: 0125 mm

Toerental: min. 12.000 o/min

Verder toebehoren

U kunt bovendien de hiernaast afgebeelde slijpgereedschappen, met de onderstaand vermelde technische gegevens gebruiken.

Spildraad: M14

Toerental: min. 12.000 o/min

Steun voor de schuurbladen

Afmeting: 115mm / 125mm

Schuurbladen voor hout/steen

met klifbandhechtig

Afmeting: 115mm / 125mm

Opmerking! Kan alléén in combinatie met

de steun worden gebruikt!

Komborstels, gegolfde draad

Afmeting: 75-100 mm

Komborstels, gevlochten draad
Afmeting: 75 mm

Roterende borstels, gevlochten draad
Afmeting: 115mm

Veiligheidskap verstellen

Trek vór alle werkzaamheden aan het apparaat altijd eerst de netsteker uit de contactdoos!
- Gevaar voor lets! Gebruik de haakse slijpmachine algtd met gemonteerde verilgheidskap 6 . De verilgheidskap moet correct op de haakse slijpmachine gemonteerd worden. Stel de kap zodanig in dat een maximum aan verilgheid worden bereikt, d.w.z. het kleinst möglichke deel van het slijpgereedschap wijst open maar de gebruiker. De verilgheidskap 6 要去 de gebruiker gegen afgebrozen stukken en toevalig contact met het slijpgereedschap beschermen. De verilgheidskap beschikt over 5 vergrendelingsstanden.
Draai de veiligheidskap 6 in de vereiste positie (werkpositione). De gesloten zichde van de veiligheidskap 6 要去 algid maar de gebruiker wijzen.

Extra handgreep gebruiken

Opgelet! Om veiligheidsredenen mag dit apparaat alleen met de extra handgreep 5 gebrukt worden. De extra handgreep 5 kan al naarge- lang de werkwijze links, rechts of boven de appa- raatkop worden ingeschroefd.

Onderhoud en reiniging

Trek vór alle werkzaamheden aan het apparaat altijd eerst de netsteker ui de contactdoos!
Gebruik geén scherpe voorwerpen voor de reingering van het apparaat. Ermighten vloeistoffen in het apparaat dringen.
Laat de verranging van de koolborstels uitsluitend door het servicepunt of een erkendevakeworkplaats uitvoeren. Voor de rest is het apparaat onderhoudsvrij.
Reinig het apparaat regelmatig, het best direct na beeingding van de werkzaamheden.
Gebruik voor de reiniging van de behuizing een droge doek - gebruik nooit benzine, oplos-middelen of reinigmiddelen die de kunststof aantasten.
Voor de grondige reiniging van het apparaat hebt u een stofzuiger nodig.
De luchtopeningen要去 altijd vrij bijyen.
Verwijder het aanhechtende schuurstof met een kwast.

Afvoer

De verpakking bestaat uit milieuvriendelijkke materialen die u via deplaatselijke recyclingdiensten=kunt afvoeren.

Voer elektronische gereedschappen nicht af via het huisafval!

Conform de Europese richtlij 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur en de omzetting waarvan maar nationaal recht moeten oude elektrische gereedschappen seperaat worden ingezameld en op milieuvriendelijkijke wijze worden gerecycled.

Uw gemeentelijke milieudienst kan u informatie gezven over de afvalverwijdering van uitgediende apparaten.

Informatie

Service

Voor het bevoegde servicepunt van uw land verwijzen wij hier de "garanteedocumenten".

Laat uw apparaten allén door gekwalificeerd vakpersoneel en allén met originele onderden repareren. Op deze wijze worden gewaarborgd dat deeiligkeit van het apparaat behouden blift.
Laat de steker of de aansluitleiding alsijd door de fabrikant van het apparaat of door zich technische Dienst repareren. Op deze wijze worden gewaarborgd dat deeiligheid van het apparaat behouden blijft.

Conformiteitsverklaring/ producer C E

Wij, Kompernaß GmbH, Burgstr. 21, D-44867 Bochum, Duitsland, verklaren hiermee dat het product aan de onderstaande EU-richtlijnen voldoet.

Machinerichtlijn (98/37/EG)

EG-laagspanningsrichtlijn (2006/95/EG)

Elettromagnetische verdraagzaamheid (89/336/EEG)

Type/benaming:

Haakse slijpmachine PWS 1200

Bochum, 31.08.2007

Hans Kompernaβ

• Directeur -

Technische wijzigingen binnen het kader van de verderontwikkeling�oorbehonden.

Einleitung
