Marke	PARKSIDE
Modell	PWS 1200
Produkttyp	Winkelschleifer
Bestimmungsgemäße Verwendung	Trockenschleifen, Schruppen, Trennen und Polieren
Stromversorgung	Netz, 220-230 V~
Nennleistung	1200 W
Leerlaufdrehzahl	3000 - 11000 U/min (6-stufig einstellbar)
Max. Scheibendurchmesser	125 mm
Bohrung	22,2 mm
Max. Scheibendicke	6 mm (gebogen)
Spindelgewinde	M14
Max. Umfangsgeschwindigkeit	80 m/s
Schutzklasse	II (Doppelisolierung)
Schalldruckpegel	92,5 dB(A)
Schallleistungspegel	105,5 dB(A)
Vibration (Unterarm)	< 2,5 m/s²
Sonderfunktionen	Sanftanlauf IPC, verstellbare Schutzhaube, Spindelarretierung, Drehzahlregulierung
Mitgeliefertes Zubehör	Trennscheibe Metall 125x2,5x22,2 mm, Zusatzhandgriff, Schutzhaube, Spannschlüssel, Ersatzkohlebürsten (2x)
Wartung	Regelmäßig mit einem trockenen Tuch reinigen; Kohlebürsten durch den Kundendienst ersetzen lassen
Ersatzteile verfügbar	Kohlebürsten
Hersteller	Kompernass GmbH, Burgstr. 21, 44867 Bochum, Deutschland

Häufig gestellte Fragen - PWS 1200 PARKSIDE

Wie hoch ist die Leerlaufdrehzahl des Winkelschleifers PWS 1200?

Die Leerlaufdrehzahl ist über den Drehzahlvorwahlregler (Stufen 1 bis 6) von 3.000 bis 11.000 U/min einstellbar.

Wie wechsle ich die Scheibe des Winkelschleifers?

Ziehen Sie den Netzstecker. Drücken Sie die Spindelarretierung (Spindel steht still), um den Antrieb zu blockieren, lösen Sie die Spannmutter mit dem mitgelieferten Schlüssel, tauschen Sie die Scheibe aus und ziehen Sie die Mutter wieder fest. Lassen Sie die Maschine nach dem Wechsel 30 Sekunden im Leerlauf laufen.

Welche Scheibentypen kann ich verwenden?

Verwenden Sie Schrupp- oder Trennscheiben mit 125 mm Durchmesser, Bohrung 22,2 mm, max. Dicke 6 mm (gebogen) und einer Umfangsgeschwindigkeit von mindestens 80 m/s. Lamellenscheiben, Schleifteller und Drahtbürsten sind ebenfalls kompatibel.

Wie stelle ich die Schutzhaube ein?

Die Schutzhaube ist 5-stufig verstellbar. Drehen Sie sie in die gewünschte Position und achten Sie darauf, dass die geschlossene Seite zu Ihnen zeigt, um einen optimalen Schutz vor Funkenflug zu gewährleisten.

Welche Leistung hat der Winkelschleifer PWS 1200?

Die Nennleistung beträgt 1200 W, was effizientes Arbeiten an Metall und Stein ermöglicht.

Verfügt der Winkelschleifer über einen Sanftanlauf?

Ja, er ist mit dem Intelligent Power Control (IPC) System ausgestattet, das den Anlauf verzögert, um Rucke zu vermeiden und den Einschaltstrom zu begrenzen.

Wie warte ich den Winkelschleifer?

Reinigen Sie das Gehäuse regelmäßig mit einem trockenen Tuch, ohne Lösungsmittel. Die Lüftungsschlitze müssen sauber sein. Der Austausch der Kohlebürsten sollte dem Kundendienst überlassen werden.

Welche Schutzausrüstung muss ich tragen?

Tragen Sie unbedingt eine Schutzbrille, einen Gehörschutz, eine Staubmaske und Schutzhandschuhe. Bei längerem Arbeiten verwenden Sie eine externe Absaugung.

Kann ich den Winkelschleifer ohne den Zusatzhandgriff verwenden?

Nein, aus Sicherheitsgründen muss der Zusatzhandgriff immer montiert sein. Er kann je nach Arbeit links, rechts oder oben eingeschraubt werden.

Was tun bei Überhitzung oder ungewöhnlichen Geräuschen?

Wenn das Gerät stark nachlässt oder ungewöhnliche Geräusche macht, ziehen Sie sofort den Netzstecker und lassen Sie es abkühlen. Überprüfen Sie die Scheibe und den allgemeinen Zustand. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

BEDIENUNGSANLEITUNG PWS 1200 PARKSIDE

FR Avant de dire le mode d'emploi, ouvre la page contenant les illustrations et familierisez-vous ensuite
BE avec toutes les fonctions de I'appareil.
Vouw voor het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies
BE van het apparatusat.
DE Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschlieBend
mit allen Funktionen des Gerätes vertraut.

Komperna GmbH

Burgstraße 21

DE WINKELSCHLEIFER
AT Bedienungs- und Sicherheitshinweise

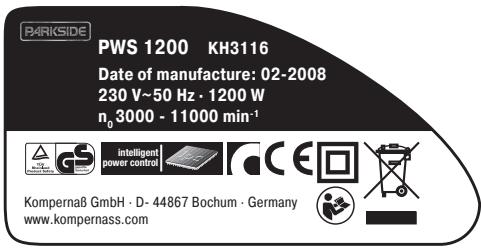

Gehoorbescherming dragen!

INTELLIGENT POWER CONTROL

De haakse slijpmachine PWS 1200 beschicht over INTELLIGENT POWER CONTROL.

Dit elektronische management meet en regelt de verschillende bedriifstoestanden van uw apparaat.

Inschakelen

Elektrische verilgheit

Veiligkeit van Personen

Bestimmungsgemäß Gerbrauch. .Seite 30
Ausstattung.. .Seite 31
Lieferumfang . 31
Technische Daten.. 31

Sicherheitshinweise

Arbeitsplatz-Sicherheit. 32
Elektrische Sicherheit. .Seite 32
Sicherheit von Personen. 32
Sorgfälliger Umgang und Gebrauch von Elektrowerkzeugen. 33
Gerätespezifische Sicherheitshinweise.
Arbeitshinweise. 34

Bedienung

Betrieb . 36
Ein- und ausschalten.. 36
Drehzahl einstellen . 36
Schleifwerkzeuge wechseln. 36

Zubehör verwenden

Trenn-/Schruppsscheiben.. .Seite 37
Fächerschleifscheiben für Metall. 37
weiteres Zubehor. 37
Schutzhaube verstellen . 38
Zusatz-Handgriff verwenden.. 38

Wartung und Reinigung .Seite 38

Entsorgung . 38

Informationen

Service. 39
Konformitätserklarung / Hersteller. .Seite 39

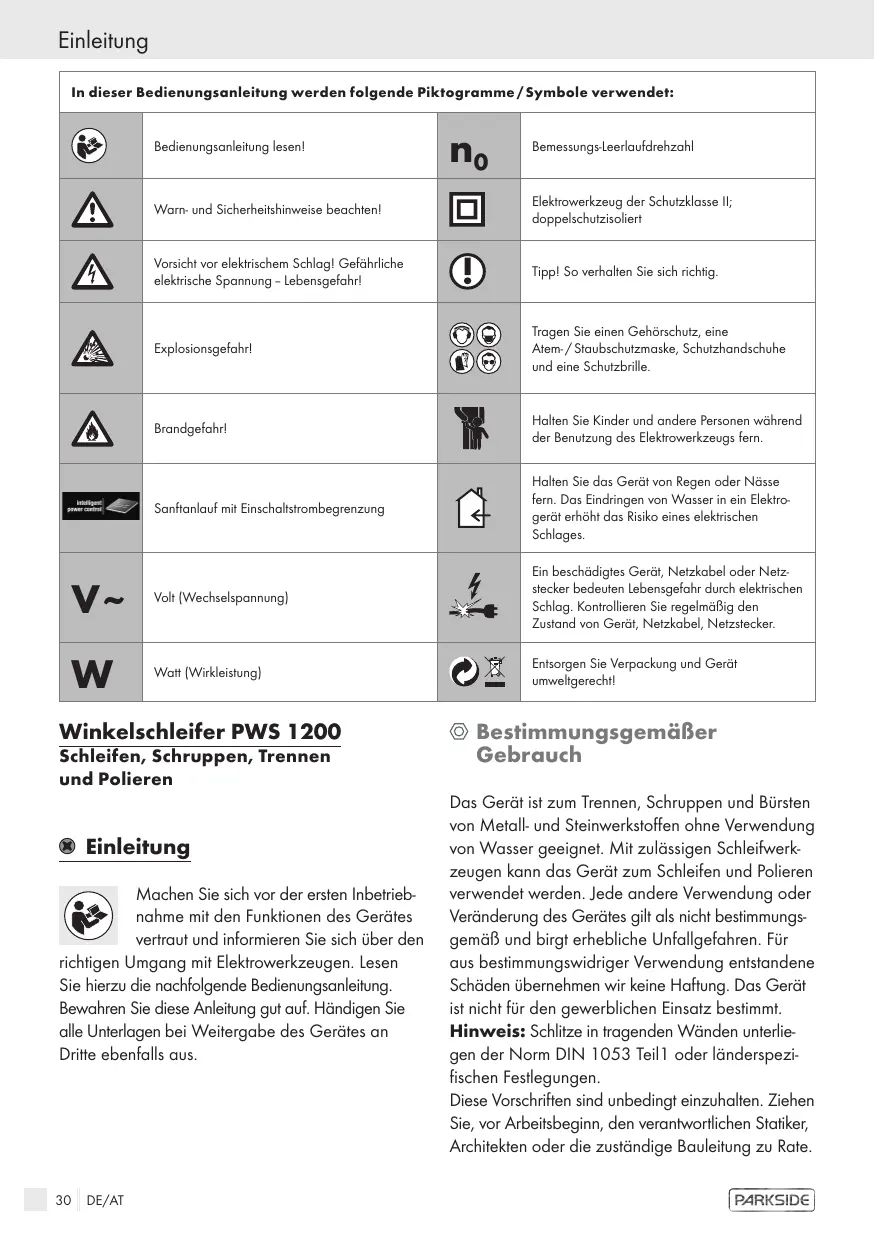

In dieser Bedienungsanleitung werden folgende Piktogramme/Symbole verwendet:
	Bedienungsanleitung lessen!	n0	Bemessungs-Leerlaufrehzahl
	Warn- und Sicherheitshinweise beachten!		Elektrowerkzeug der Schutzklasse II;doppelschutzisoliert
	Vorsicht vor elektrischem Schlag! Gefährliche elektrische Spannung - Lebensgefahr!		Tipp! So verhalten Sie sich richtig.
	Explosionsgefahr!		Tragen Sie einen Gehörschutz, eine Atem-/Staubschutzmaske, Schutzhandchuhe und eine Schutzbrille.
	Brandgefahr!		Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern.
	Santhanlauf mit Einschlattstrombegrenzung		Halten Sie das Gerät von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektro-gerät erhöht das Risiko eines elektrischen Schlages.
V~	Volt (Wechselspannung)		Ein beschiediges Gerät, Netzkabel oder Netzstecker bedeuten Lebensgefahr durch elektrischen Schlag. Kontrollieren Sie regelmäßig den Zustand von Gerät, Netzkabel, Netzstecker.
W	Watt (Wirkleistung)		Entsorgen Sie Verpackung und Gerät umweltgerecht!

Winkelschleifer PWS 1200

Schleifen, Schruppen, Trennen und Polieren

Einleitung

Machen Sie sich vor der ersten Inbetriebnahme mit den Funktionen des Gerätes vertraut und informieren Sie sich über den

richtigen Umgang mit Elektrowerkzeugen. Lesen Sie hierzu die nachfolgende Bedienungsanleitung. Bewahren Sie diese Anleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte ebenfalls aus.

Bestimmungsgemäßer Gebrauch

Das Gerät ist zum Trennen, Schruppen und Bürsten von Metall- und Steinwerkstoffen ohne Verwendung von Wasser geeignet. Mit zulässigen Schleifwerkzeugen kann das Gerät zum Schleifen und Polieren verwendet werden. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entwickelte Schäden übernehmen wir keine Haftung. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.

Hinweis: Schlitze in tragenden Wänden unterliegen der Norm DIN 1053 Teil1 oder länderspezifischen Festlegungen.

These Vorschriften sind unbedingt einzuhalten. Ziehen Sie, vor Arbeitsbeginn, den verantwortlichen Statiker, Architekten oder die zuständige Bauleitung zu Rate.

Ausstattung

Feststellknopf
2 | Grifftück mit Softzone
3 Schalter EIN/AUS
4 Abdeckung Kohlebürsten
5Zusatz-Handgriff
6 |verstellbare Schutzhaube
7 Spannmutter
8 Aufnahmespindel
9 | Aufnahmeflansch
10 Spindel-Arretiertaste
[1] Stellrad zur Drehzahlvorwalt (Abb. A)
12 Spannschlüssel (Abb. C)

Lieferumfang

1 Metall-Trennscheibe, 125 × 2,5 × 22 ~mm
1Zusatz-Handgriff
1 Schutzhaube
1 Spannschlüssel
2 Ersatz-Kohlebürsten (ohne Abbildung)
1 Bedienungsanleitung
1 Heft „Garantie und Service"

Technische Daten

Nennleistung: 1200 W

Nennspannung: 230V 50Hz

Bemessungs

Leerlaufdrehzahl: n_03.000 - 11.000^-1

Spindelgewinde: M14

Schutzklasse: II/回

Gerausch- und Vibrationsinformationen:

Gerauschpegel mit A-Bewertung ermittelt.

Schalldruckpegel: 92,5 dB (A)

Schallleistungspegel: 105,5 dB (A)

Bewertete Beschleunigung, typischerweise.

Hand-Arm-Vibration: < 2,5m / s^2

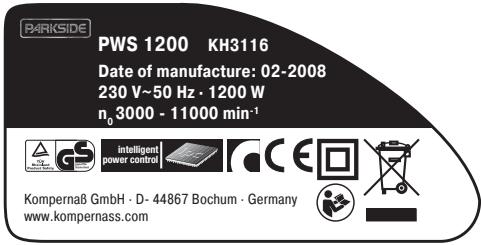

Gehorschutz fragen!

INTELLIGENT POWER CONTROL

Der Winkelschleifer PWS 1200 verfügbar über INTELLIGENT POWER CONTROL.

Dieses elektronische Management misst und regelt die verschiedene Betriebszustände Ihrsgerätes.

Einschalten:

Durch die IPC-Elektronik-Anlaufstufe lauft der Motor verzögt und anschließend sanft an.

Starke Einsatzstromstöbe werden dadurch weltgehend vermieden.

Leerlauf:

Nach dem Einschalten sorgt die IPC-Elektronik davon, dass das Gerät in den vorgewählten Sollwert (Stufe 1 ... 6) beschleunigt. Anschließlich sorgt die IPC-Drehzahlregelstufe für eine konstante Drehzahl.

Überlastbetrieb:

Wird das Gerä überlastet, sorgt die IPC-Elektronik davon, dass der Strom begrenzt wird.

Sicherheitshinweise

Achtung! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten. Lesen und beachten Sie diese Bestimmungen, bevor Sie das Gerät benutzen. Fehler bei der Einhaltung der nachstehend aufgeführten Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Arbeitsplatz-Sicherheit

• Halten Sie ihren Arbeitsbereich sauber und aufgeräumt. Sorgen Sie für gute Beleuchtung des Arbeitsbereiches. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen.

Explosionsgefahr!Arbeiten Sie mit dem Gerat nicht in explosionsgefahrdeter Umgebung, in der sich

brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung konnen

Sie die Kontrolle über das Gerät verlieren.

Elektrische Sicherheit

Vermeiden Sie Lebensgefahr durch elektrischen Schlag:

Der Netzstecker des Gerätes muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Geräten. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

• Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

Halten Sie das Gerät von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das

Risiko eines elektrischen Schlages.

Zweckentfremden Sie das Kabel nicht, z.B. um das Gerät zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel oder Stecker erhöhen das Risiko eines elektrischen Schlages.

Ein beschädigtes Gerät, Netzkabel oder Netzstecker bedeuten Lebensgefahr durch elektrischen Schlag.

Kontrollieren Sie regelmäßig den Zustand von Gerät, Netzkabel und Netzstecker.

• Verwenden Sie bei Arbeiten im Freien nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.
  Fassen Sie das Gerät nur an isolierten Handgriffen an, wenn es eine verborgene Leitung oder das eigene Netzkabel treffen kann.
  Der Kontakt mit einer spannungsführenden Leitung kann Metallteile des Gerätes unter Spannung setzen und zu einem elektrischen Schlag führen.

Warning! Explosionsgefahr! Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen

aufzuspuren oderziehen Sie die örtliche Versorgungsgesellschaft hinzu.

Der Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung oder kann einen elektrischen Schlag verursachen.

• Nehmen Sie Geräte mit beschädigten Teilen nicht mehr in Betrieb. Ziehen Sie bei Gefahr so fort den Netzstecker.
• Warnung! - Öffnen Sie niemals das Gerät. Lassen Sie Reparatur- oder Austauscharbeiten nur von der Servicestelle oder einer Elektrofachkraft durchführten.

Sicherheit von Personen

Seien Sie stets aufmerksam und achen Sie immer darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzten Sie das Gerät nicht, wenn Sie unkonzentriert oder mäde sind bzw. unter dem Einfluss von Drogen, Alkohol oder Medikamenten. Bereits ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.

Tragen Sie persönliche Schutzausrücktung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrücktung

wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhandschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewisern Sie sich, dass sich der Schalter in der „AUS“-Position befindet, bevor Sie den Stecker in die Steckdose stecken. Wenn Sie beim Tragen des Gerätes den Finger am EIN-/AUS-Schalter haben oder das Gerät bereits eingeschaltet an die Stromversorgung anschließen, kann this zu Unfallen führen.
Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel,beivorSiedasGerat einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
Überschätzen Sie sich nicht. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Gerät insbesondere in unerwarteten Situationen better kontrollieren.
Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Tragen Sie bei langen Haaren ein Haarnetz. Lockere, nicht eng anliegende Kleidung, Schmuck oder Haare konnen von sich bewegenden Teilen erfasst werden.

Sorgfälliger Umgang und Gebrauch von Elektrowerkzeugen

Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und{sicherer im angegebenen Leistungsbereich.
Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, dass sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
Ziehen Sie den Stecker aus der Steckdose, bevor

Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Gerätes.

Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
Pflegen Sie das Gerät mit Sorgfait. Kontrollieren Sie, ob bewegliche Geräteile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Gerätes beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
- Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen und so, wie es für diesen speziellen Geräte typ vorgeschrieben ist. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Gerätespezifische Sicherheitschinweise

Betreiben Sie das Gerät nicht mit beschädigtem Netzkabel oder Netzstecker.
Berühren Sie nicht das Netzkabel, wenn es während des Betriebs beschädigt oder durchtrennt wird. Ziehen Sie sofort den Netzstecker und halten Sie das Gerät anschließend ausschließlich von einem Fachmann oder der zuständigen Servicestelle reparieren.
Betreiben Sie das Gerät nicht wenn es feucht ist und auch nicht in feuchter Umgebung.
Schlieben Sie, wenn Sie im Freien arbeiten, das Gerät über einen Fehlerstrom (FI)-Schutzschalter mit maximal 30 mA Auslösestrom an. Verwenden Sie nur ein für den Außenbereich

zugelassenes Verlängerungskabel.

Tragen Sie das Gerät nicht am Netzkabel und hängen Sie es nicht am Netzkabel auf. Führten Sie das Netzkabel immer nach hinten vom Gerät weg.
Schleifscheiben müssen sorgsam nach Anweisungen des Herstellers aufbewahrt und gehandhabt werden.
Vergewissern Sie sich, dass Schleifwerkzeuge nach den Anweisungen des Herstellers angebracht sind.
Sorgen Sie davon, dass Zwischenlagen verwendet werden, wenn sie mit dem Schleifwerkzeug zur Verfügung gestellt und gefordert werden.
- Verwenden Sie keine getrennten Reduzierbuch- sen oder Adapter, um Schleifscheiben mit großem Loch passend zu machen.
Vergewissern Sie sich bei Schleifwerkzeugen mit Gewindeeinsatz, dass das Gewinde lang genug ist, um die Spindellänge aufzunehmen.
Arbeiten Sie nicht in verborgenen Bereichen, in denen Elektro-, Gas- oder Wasserleitungen liegen können. Verwenden Sie geeignete Such-geräte oder Fragen Sie die örtliche Versorgungsgesellschaft. Der Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Das Beschädigener einer Gasleitung kann zu einer Explosion führen. Eindringen in eine Wasserleitung kann Sachbeschädigung verursachen oder zu elektrischem Schlag führen.

Brandgefahr durch Funkenflug! Wenn Sie Metalle trennen / schleifen entstehen

Funkenflug. Achten Sie deshalb unbedingt darauf, dass keine Personen gefährdet werden und sich keine brennbaren Materialien in der Nähe des Arbeitsbereiches befinden.
Warning! Giftige Dämpfe! Das Bearbeiten von schädlichen / giftigen Stäuben stellen eine Gesundheitsgeführung für die Bedienperson oder in der Höhe befindliche Personen dar.

Tragen Sie einen Gehorschutz, Schutzbrille, Staubschutzmaske und Schutzhandschuhe.
SchlieBen Sie bei längerem Bearbeiten von Metall und Steinwerkstoffen, bei denen

gesundheitsgefahrtdene Staube entstehen, das Gerät an eine geeignete externe Absaugvorrichtung an.

Warnung! Stromschlaggefahr durch Metallstaub!

Bei Bearbeitung von Metall kann sich ein leitfähiger Staub im Inneren des Gerätes absetzen. In diesen Fällen after den Motorraum von außen mit Druckluft ausblasen, mit Staubabsaugung arbeiten und Gerät über einen FI - Schutzschalter (Auslösestrom 30mA) betreiben.

Sorgen Sie bei der Bearbeitung von Kunststoffen, Farben, Lacken, etc. für ausreichende Belüfung.
Tränken Sie Materialien oder zubearbeitende Flächen nicht mit Lösungsmittelhaltigen Flüssigkeiten.
Tragen Sie eng anliegende Kleidung und bei langen Haaren ein Haarnetz oder eine geeignete Kopfbedeckung.
Aus Sicherheitsgründen darauf deseses Gerät nur mit dem Zusatz-Handgriff 5 verwendet werden.
Die verstellbare Schutzhaube 6 muss bei Arbeiten mit Schrupp- oder Trennscheiben immer montiert sein.
- Verwenden Sie bei hoher Staubbelastung die Staubabsaugung. Verwenden Sie nur speziell zugelassene Staubabsaugeinrichtungen.
Verwenden Sie nur zulässige Werkzeuge. Überprüfen Sie, ob die Drehzahlangabe auf den Schleifscheiben größer oder gleich der Nenngeschwindigkeit des Gerätes ist.
Beachten Sie die Drehrichtung und halten Sie das Gerät immer so, dass Funken und Schleifstaub vom Körper Wegfliegen.
Stellen Sie sicher, dass die Abmessungen der Scheibe mit dem Gerat übereinstimmen und dass die Scheibe problemlos auf die Aufnahmeflansch 9 passt.

Arbeitshinweise

Hinweis! Schleifkörper)dürfen nur für die empfohlenen Einsatzmöglichekeiten verwendet werden. Andernfalls konnten sie zerbrechen, beschädigt werden und Verletzungen verursachen.

Schruppschleifen

Verwenden Sie niemals Trenn-scheiben zum Schruppen!

Bewegen Sie den Winkelschleifer mit mäßigem Druck über das Werkstück hin und her.
Führer Sie bei weichem Material die Schruppscheibe in einem flachen Winkel über das Werkstück, bei hartem Material in einem etwas steileren Winkel.

Trennschleifen

Verwenden Sie niemals Schrupp-scheiben zum Trennen!

• Verwenden Sie nur geprüfte faserstoffverstärkte Trenn- oder Schleifscheiben, die für eine Umfangsgeschwindigkeit von nicht weniger als 80m / s zugelassen sind.
  Vorsicht! Das Schleifwerkzeug lauft nach dem Ausschalten nach. Bremsen Sie es nicht durch seitliches Gegendrücken ab.
  Sichern Sie das Werkstück. Benutzen Sie Spannvorrichtungen/Schraubstock um das Werkstück festzuhalten. Es ist damit{sicherer gehalten,als mit ihrer Hand.
  Schalten Sie das Gerät vor dem Ablegen im- mer aus und warten Sie bis das Gerät zum Stillstand gekommen ist.
  Entriegeln Sie bei einem Stromausfall oder wenn der Netzstecker gezogen wird, sofort den EIN-/AUS-Schalter. Bringen Sie hin in AUS-Position. Dies verhindert einen unkontrollierten Wiederlauf.
• Verwenden Sie das Gerät nur für Trockenschnitt bzw. Trockenschliff.
  Der Zusatz-Handgriff 5 muss bei allen Arbeitsen mit dem Gerät montiert sein.
  Asbesthaltiges Materialarf nichtbearbeitet werden.Asbest gilt alskrebserlegend.

Tipp! So verhalten Sie sich richtig.

Gefahr! Führn Sie das Gerät immer im Gegenlauf durch das Werkstück. Bei entgegengesetzter Richtung besteht die Gefahr eines

Rückschlags. Das Gerät kann aus dem Schnitt gedrückt werden.

Fuhren Sie das Gerät immer eingeschaltet gegen das Werkstück. Heben Sie das Gerät nach der Bearbeitung vom Werkstück ab und schalten Sie es erst dann aus.
Halten Sie das Gerät während der Arbeit im- mer fest mit beiden Händen (siehe auch Abb. D). Sorgen Sie fur einen sicheren Stand.
Fur die beste Schleifwirkung bewegen Sie das Gerät gleichmäßig in einem Winkel von 15^ bis 30^ (zwischen Schleifscheibe und Werkstück) auf dem Werkstück hin und her.
Beim Bearbeiten von schrägen Flächen darf das Gerät nicht mit großer Kraft auf das Werkstück gedrückt werden. Wenn die Drehzahl stark abfällt, müssen Sie die Andruckkraft reduzieren, um sicheres und effektives Arbeiten zu erhögblichen. Sollte das Gerät plottlich vollkommen gebremst oder blockiert sein, muss der Netzstrom sofort ausgeschaltet werden.
Trennen: Arbeitsen Sie mit mäßigem Vorschub und verkanten Sie die Trennscheibe nicht.
Schrupp- und Trennscheiben werden beim Arbeitsen sehr heißt - halten Sie sie vor dem Berühren vollständig abkühlen.
- Verwenden Sie das Gerät niemals zweckentfremdet.
Achten Sie immer daraufuf, dass das Gerät ausgeschaltet ist, bevor Sie den Netzstecker in die Steckdose stecken.
Ziehen Sie bei Gefahr(sofort den Netzstecker aus der Steckdose.Sorgen Sie davon,dass das Gerät und der Netzstecker leicht zuganglich und im Notfall problemlos erreichbar sind.
Ziehen Sie bei Arbeitspausen, vor allen Arbeits am Gerät und bei Nichtgebrauch immer den Netzstecker aus der Steckdose. Das Gerät muss stets sauber, trocken und frei von Öl oder Schmierfetten sein.

Seien Sie stets aufmerksam! Achten Sie immer darauf, was Sie tun, und gehen Sie stets mit Vernunft vor. Benutzen Sie das Gerät in keinem Fall, wenn Sie unkonzentriert sind oder sich unwohl führten.

Bedienung

Betrieb

Beachten Sie die Netzspannung! Die Spannung muss mit den Angaben auf dem Typenschild des Gerätes übereinstimmen (Geräte, die mit 230 V be-zeichnet sind, können auch an 220 V angeschlos-SEN werden).

Ein- und ausschalten

Überprüfen Sie das eingesetzte Werkzeug vor Gebrauch. Es muss einwandfrei montiert sein, damit weder beschädigt noch feucht sein oder Risse aufweisen und sich frei drehen. Führren Sie einen 30 Sekunden dauernden Probelauf durch. Verwendten Sie keine unrunden oder vibrierenden Werkzeuge. Achten Sie auf ungewöhnliche Geräusaund Funkentwicklung. Überprüfen Sie danach, ob alle Befestigungsteile korrekt angebracht sind.

Das Gerät ist mit einer IPC-Elektronik-Anlaufstufe ausgestellt. Nachdem Sie den Schalter EIN/AUS 3 gedrückt haben, lauft der Motor mit

Verzogerung an.

Einschalten:

Drucken Sie den Schalter EIN/AUS 3.

Ausschalten:

Lassen Sie den Schalter EIN/AUS [3] wieder los.

Arretieren:

• Halten Sie den Schalter EIN/AUS [3] gedrück und drücken Sie den Feststellknopf [1].

Arretierung losen:

Drücken Sie erneut den Schalter EIN/AUS 3

Achtung: Drucken Sie die Spindel-Aretier-Taste 10 nur, wenn der Elektromotor vollkommen stillsteht.

Drehzahl einstellen

Die Drehzahl erhöhen Sie durch Drehen des Stellrads zur Drehzahlvorwahr [11] in Richtung 6 (6 = hochste Drehzahl).

Die Drehzahl verringern Sie durch Drehen des Stellrads zur Drehzahlvorwahr [11] in Richtung 1 (1 = niedrigste Drehzahl).

Schleifwerkzeuge wechseln

Tragen Sie beim Wechseln von Trenn-/Schruppsscheiben immer Schutzhandschuhe.

Betätigen Sie die Spindel-Arretiertaste 10 nur bei stillstehender Aufnahmespindel 8, Abb. B.
Drücken Sie die Spindel-Arretiertaste 10 zum Blockieren des Getriebes.
Lösen Sie die Spannmutter mit Hilfe des Spannschlüssels, Abb. C.
Setzen Sie die Schrupp- oder Trennscheibe mit der beschrifteten Seite zum Gerät auf den Aufannahelflansch 9.
Setzen Sie anschließend die Spannmutter mit der erhobenen Seite nach oben, wieder auf die Aufnahmespindel 8.
Drücken Sie die Spindel-Arretiertaste zum Blockieren des Getriebes.
Ziehen Sie die Spannmutter mit dem Spannschlüssel wieder fest.

Hinweis: Wenn die Scheibe nach dem Wechsel unruhig lauft oder schwingt, muss diese Scheibe sofort wieder ausgewechselt werden.

Lassen Sie das Gerät nach einem Scheibenwechselsicherheitshalber 30 Sekunden im Leerlauf laufen. Achten Sie auf ungewöhnliche Gerausche und Funkenentwicklung.
Überprüfen Sie, ob alle Befestigungsteile

korrekt angebracht sind.

Achten Sie darauf, dass der Drehrrichtungspfel auf den Trenn-, oder Schruppscheiben (auch Diamant-Trennscheiben) und die Drehrichtigung des Gerätes (Drehrrichtungspfel auf dem Gerätekopf) übereinstimmen.

Zubehör verwenden

Trenn-/Schruppsscheiben

Sie können folgende Trenn-/ Schruppscheiben auf dieser Gerät montieren:

Abmessungen: 125× 22,2mm bis max.6 mm Dicke (gekröpf)

Drehzahl: 12000 U/min

Umfangsgeschwindigkeit: 80m / sec

Fächerschleifscheiben für Metall

Abmessung:

Drehzahl:

0 125 mm

min. 12.000 U/min

weiteres Zubehör

Sie konnen außer dem nachstehende Schleifwerkzeuge, mit folgenden technischen Daten verwenden:

Spindelgewinde: M14

Drehzahl: min. 12.000 U/min

Stützteller für Schleifblätter

Abmessung:

115mm / 125mm

Schleifblätter für Holz/ Gestein mit Kletthaftung Abmessung: 0 115 mm/ 125 mm

Hinweis! Kann nur in Verbindung mit dem Stützsteller verwendet werden!

Topfbürsten, gewelter Draht

Abmessung: 75-100 mm

Topfbürsten, gezopfter Draht

Abmessung:

75 mm

Scheibenbürsten, gezopfter Draht

Abmessung: 0115 mm

Schutzhaube verstellen

Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker aus der Steckdose!
Verletzungsgefahr! Verwenden Sie den Winkelschleifer immer mit der Schutzhaube 6. Die Schutzhaube muss safer am Winkelschleifer angebracht werden. Stellen Sie diese so ein, dass ein Höchstmaß an Sicherheit erreicht wird, d.h. der kleinstmögliche Teil des Schleif-körpers zeigt offen zur Bedienperson. Die Schutzhaube 6 soll die Bedienperson vor Bruchstücke und zufälligem Kontakt mit dem Schleifkorper schützen. Die Schutzhaube verfügt über 5 Rastpositionen.

Drehen Sie die Schutzhaube 6 in die erforderliche Stellung (Arbeitsposition). Die geschlossene Seite der Schutzhaube 6 musst stets zum Bediener zeigen.

© Zusatz-Handgriff verwenden

Achtung! Aus Sicherheitsgründen darf diese Gerät nur mit dem Zusammen-Handgriff 5 verwendet werden. Der Zusammen-Handgriff 5 kann je nach Arbeitsweise links, rechts oder oben am Gerätekopf eingeschraubt werden.

Wartung und Reinigung

Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker aus der Steckdose!
Verwenden Sie keine scharfen Gegenstände zur Reinigung des Gerätes. Es dürfen keine Flüssigkeiten in das Innere des Gerätes gelangen.
Lassen Sie den Austausch der Kohlebürsten ausschließlich durch die Servicestelle oder eine anerkannte Fachwerkstatt durchführten. Ansonsten ist das Gerät wartungsfrei.
Reinigen Sie das Gerät regelmäßig, am besten immer direkt nach Abschluss der Arbeit.
Reinigen Sie das Gehäuse mit einem trockenen Tuch - verwenden Sie auf keinen Fall Benzin, Lösungsmittel oder Reiniger, die Kunststoff angreifen.
Zur gründlichen Reinigung des Gerätes wird ein Staubsauger besteht.
Lüftungsöffnungen müssen immer frei sein.
Entfernen Sie anhaftenden Schleifstaub mit einem Pinsel.

Entsorgung

Die Verpackung besteht aus umwelt-. freundlichen Materialien, die Sie über die ortlichen Recyclingstellen entsorgen konnen.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Informationen

Service

Die zuständige Servicestelle Ihres Landes entnehmer Sieitte den Garantieunterlagen.

• Lassen Sie ihre Geräte nur von qualifiziertem Fachpersonal und nur mit Originalersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
• Lassen Sie den Austausch des Netzsteckers oder der Netzeleitung immer vom Hersteller des Gerätes oder seinem Kundendienst ausführten. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Konformitätserklarung/ Hersteller C

Wir, Kompernaß GmbH, Burgstr. 21, D-44867 Bochum, Deutschland, erklaren hiermit für diesen Produkt die Übereinstimmung mit folgenden EG-Richtlinien:

Maschinenrichtlinie (98/37/EG)

EG-Niederspannungsrichtlinie (2006/95/EG)

Elektromagnetische Verträglichkeit (89/336/EEG)

Bezeichnung des Gerätes:
Winkelschleifer PWS 1200

Bochum, 31.08.2007

Hans Kompernaβ - Geschäftsführer -

Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.
