GEBRUIKSAANWIJZING PPHSS 730 PARKSIDE

Inhoudsopgave Inleiding Doelmatig gebruik. Pagina 16 Uitvoering.… ina 16 Leveringsomvang 17 Technische gegevens. 17 Algemene veiligheidsinstructies voor elektrische gereedschappen Veiligheid op de werkplek Pagina 17 Elektrische veiligheid_. 18 Veiligheid van personen 18 Zorgvuldige omgang met en gebruik van elektrische apparaten . 19 Apparaatspecifieke veiligheidsinstructies… 19 Originele toebehoren /-extra apparaten.. 20 Ingebruikname Informatie over zaagbladen… 20 Zaagblad monteren / vervangen Pagina 20 Scheurbeveiliging monteren ina 21 Parallelaanslag monteren.. 21 Spaanderafzuiging aansluiten… 21 Bediening Zaaghoek instellen 21 Aantal slagen instelle: 21 Pendelslag instellen 21 Inschakelen / Uitschakelen 22 Onderhoud en reiniging Onderhoud . 22 Reiniging... 22 Afvoer. 22 Informatie Service. Conformiteitsverklaring / Producent …

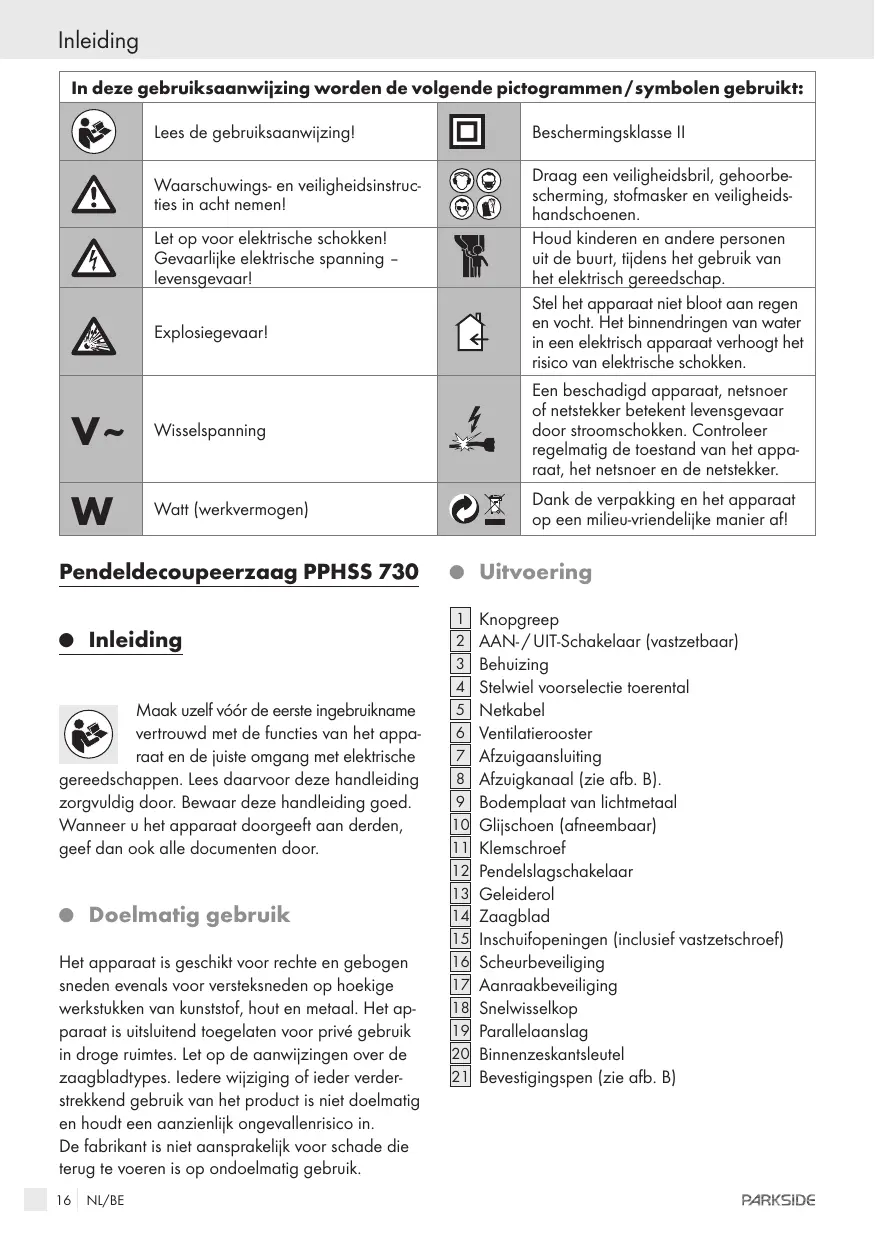

Inleiding In deze gebruiksaanwijzing worden de volgende pictogrammen/symbolen gebruikt: Lees de gebruiksaanwijzingl Beschermingsklasse II ties in acht nemenl Waarschuwings- en veiligheidsinstruc- Draag een velligheidsbril, gehoorbe- scherming, stofmasker en veiligheïds- handschoenen. Let op voor elekrische schokkent Gevaarlike elektrische spanning - levensgevaarl Houd kinderen en andere personen uit de buurt, tijdens het gebruik van het elektrisch gereedschap. Explosiegevaarl Stel het apparaat niet bloot aan regen en vocht. Het binnendringen van water in een elektrisch apparaat verhoogt het risico van elektrische schokken.

Wisselspanning Een beschadigd apparaat, netsnoer 4 of netstekker betekent levensgevaar door stroomschokken. Controleer regelmatig de toestand van het appa- raat, het netsnoer en de netstekker. Watt (werkvermogen)

D: Dank de verpakking en het apparaat == op een milieu-vriendelijke manier afl

Pendeldecoupeerzaag PPHSS 730 © Inleiding Mack uzelf véér de eerste ingebruikname raat en de juiste omgang met elektrische gereedschappen. Lees daarvoor deze handleïding zorgvuldig door. Bewaar deze handleiding goed. Wanneer u het apparaat doorgeeft aan derden, geef dan ook alle documenten door. © Doelmatig gebruik Het apparaat is geschikt voor rechte en gebogen sneden evenals voor versteksneden op hoekige werkstukken van kunststof, hout en metaal. Het ap- paraat is uitsluitend toegelaten voor privé gebruik in droge ruimtes. Let op de aanwijzingen over de zaagbladtypes. ledere wijziging of ieder verder- strekkend gebruik van het product is niet doelmatig en houdi een aanzienlifk ongevallenrisico in. De fabrikant is niet aansprakelik voor schade die terug te voeren is op ondoelmatig gebruik. 16 NU/BE vertrouwd met de functies van het appa- © Uitvoering 1] Knopgreep AAN-/UIT-Schakelaar (vastzetbaar) Behuizing Stelwiel voorselectie toerental Netkabel Ventilatierooster Afzuigaansuiting Alzuigkanaal (zie afb. B). Bodemplaat van lichtmetaal Glijschoen (afneembaar) Klemschroef Pendelslagschakelaar Geleiderol Zaagblad Inschuifopeningen (inclusief vastzetschroef] Scheurbeveiliging [A Aanraakbeveiliging [8 Snelwisselkop Parallelaanslag Binnenzeskantsleutel Bevestigingspen (zie afb. B] PARKSIDE

Inleiding / Algemene veiligheidsinstructies voor elektrische gereedschappen © Leveringsomvang

1. Pendeldecoupeerzaag incl.

- afzuigaansluiting - binnenzeskantsleutel - scheurbeveiliging 1 Parallelaanslag 1 Kunststofkoffer 1 Gebruiksaanwijzing 1 Brochure ,Garantie en service” madets

2. Zaagbladen voor de houtbewerking

1. Zaagblad voor de metaalbewerking

@ Technische gegevens Decoupeerzaag: Parkside PPHSS 730 Nominale spanning: 230V- 50 Hz Opgenomen vermogen:_730W Aantal slagen bij nullast: max.n, 600-2900 min! Zaagdiepte: max. 1 10mm Pendelslag: 3 standen en fine snede-nstelling 0-45° links /rechts 1/5 Schuine sneden: Isolatieklasse: Informatie over geluid en trillingen: Meetwaarden berekend conform EN 60745. Het A-geluidsdrukniveau van het apparaat bedraagt Karakteristiek 90 dB(A]. Onzekerheid K=3 dB. Het geluidsniveau tijdens het werken kan boven 101 dB[A] liggen. Gehoorbescherming dragent Gemeten versnelling, karakteristiek: Hand-/ armvibratie a, = 6,268m /s? Onzekerheid K=1,5m/s? A CET] Het in deze aanwij- zingen vermelde trillingsniveau werd gemeten conform een in EN 60745 genormeerde meetpro- PARKSIDE cedure en kan voor de vergelïking met andere apparaten worden gebruikt. Het trillingsniveau zal overeenkomstig het gebruik van het elektrische gereedschap veranderen en kan in sommige gevallen boven de in deze aanwif. zingen vermelde waarde liggen. De trllingsbelas- ting zou kunnen worden onderschat wanneer het elektrische gereedschap regelmatig op een derge- like wijze wordt gebruikt. Opmerking: Voor een nauwkeurige inschatting van de trllingsdruk tijdens een bepaalde werkperi- ode moet ook rekening worden gehouden met de tijd waarin het apparaat uitgeschakeld is of wel loopt, maar niet werkelik gebruikt wordt. Dit kan de tillingsdruk over de hele werkperiode aanzien- lik verminderen PPHSS 730 KH3123 P pe 230 V - 50 Hz: 730 W 1, 600 - 2900 min Date of manufacture: Kampema Gb 44867 Bochum {Germany wa hompemss com

ace À Algemene veiligheidsin- structies voor elektrische gereedschappen | Lees alle veilig- heïdsinstructies en aanwijzingen! Nalatigheden bij de naleving van de veiligheidsin. structies en aanwijzingen kunnen elektrische schokken, brand en / of ernstig letsel tot gevolg hebben.

1. Veiligheid op de werkplek

a) Houd het werkbereik schoon en goed verlicht. Door wanorde en onverlichte werkbereiken kunnen ongevallen ontstaan NY/BE 17

Algemene veiligheidsinstructies voor elektrische gereedschappen

Werk met het apparaat niet in een explosiegevaarlijke omgeving met brandbare vloeistoffen, gassen of stof, Elekirische gereedschappen veroorzaken vonken die stof of dampen zouden kunnen ontsteken Houd kinderen en andere + personen tijdens het gebruik weg van het elektrische gereedschap. In geval van afleiding zou u de controle over het apparaat kunnen verliezen. Elektrische veiligheid Waarschuwing! Levensgevaar door elektrische schokken: De netsteker van het apparaat moet in de contactdoos passen. De steker mag op geen enkele wijze worden veran- derd. Gebruik géén adaptersteker in combi ie met geaarde apparaten. Ongewijzigde stekers en passende contactdo- zen verminderen het risico van elektrische schokken. Vermijd lichaamscontact met geaarde oppervlakken zoals buizen, verwar- mingen, fornuizen en koelkasten. Er bestaat een verhoogd risico voor elektrische schokken wanneer uw lichaam geaard is. Stel het apparaat niet bloot aan regen en vocht. Het binnendringen van water in een elektrisch apparaat verhoogt het risico van elektrische schokken. Gebruik de kabel nooit ondoel- . om het apparaat te dragen, op te hangen of om de steker uit de contactdoos te trekken. Houd de kabel verwijderd van hitte, olie, scherpe randen of bewegende apparaatonderdelen. Verwarde of beschadigde kabels verhogen het risico van elektrische schokken. Gebruik alléén verlengkabels die ook voor het buitenbereik geschikt zijn wanneer u met een elektrisch gereedschap in de openlucht werkt. N/BE

Het gebruik van een voor het buitenbereik geschikte kabel vermindert het risico van elektrische schokken. Wanneer u met een elektrisch ge- reedschap in een vochtige omgeving moet werken, dient u een foutstroom- veiligheïdsschakelaar te gebruiken. Het gebruik van een foutstroom-veiligheids- schakelaar vermindert het risico van elektrische schokken. Veiligheid van personen Wees steeds opmerkzaam, let op wat u doet en ga met overleg te werk met een elektrisch gereedschap. Gebruik het apparaat niet wanneer u moe bent of onder de invloed van drugs, en staat. Een moment van onachizaamheid tijdens het gebruik van het apparaat kan tot ernstig letsel leiden. @Q@ P'asg naast de persoonlike g altijd EN] Het dragen van een persoonlike veiligheidsuitrusting zoals stofmasker, slipvaste veiligheidsschoenen, -helm of gehoorbescherming helpt, al naargelang het soort en de toepassing van het elektrische gereedschap, het risico voor letsel te verminderen. Vermijd een ongewenste ingebruik- name van het apparaat. Waarborg dat het elektrische gereedschap uitgeschakeld is voordat u het op de stroomvoorziening aansluit, in de hand neemt of draagt. Wanneer u tij- dens het dragen van het apparaat de vinger aan de AAN-/ UIT-schakelaar hebt of het apparaat ingeschakeld is, kan dit tot onge- vallen leiden Verwiider de instelgereedschappen of schroefsleutel voordat u het appa- raat inschakelt, Een gereedschap of sleu- tel dat/die zich in een draaiend onderdeel van het apparaat bevindlt, kan letsel veroorzaken. Vermijd een abnormale lichaamshou- ding. Zorg altijd voor een veilige stand en houd te allen tijde het evenwicht. PARKSIDE

Algemene veiligheidsinstructies voor elektrische gereedschappen Op deze wijze kunt u het apparaat vooral in onverwachte situaties beter controleren Draag geschikte werkkleding. Draag géén wiide kleding of sieraden. Houd haren, kleding en handschoenen van bewegende onderdelen verwijderd. Vlotte kleding, sieraden of haren kunnen door bewegende onderdelen word ingetrokken. Wanneer stofafzuigingsinrichtingen en -opvanginrichtingen gemonteerd worden, dient u te waarborgen dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van deze inrichtingen vermindert het gevaar door stof. Zorgvuldige omgang met en gebruik van elektrische apparaten Belast het apparaat nooit te zwaar. Gebruik voor uw werkzaamheden het daarvoor bestemde gereedschap. Met het geschikte elektrische gereedschap werkt u beter en veiliger in het voorgeschreven vermogensbereik. Gebruik géén elektrisch gereedschap met een defecte schakelaar. Een elekirisch gereedschap dat niet meer in- of uitgeschakeld kan worden, is gevaarlik en moet worden gerepareerd Trek de steker uit de contactdoos voor- dat u apparaatinstellingen uitvoert, toebehoren vervangft of het apparaat weglegt. Hierdoor voorkomt u dat het apparaat abusievelik ingeschakeld word. Bewaar niet-gebruikte elektrische gereedschappen buiten het bereik van kinderen. Laat géén personen met het apparaat werken die niet vertrouwd zijn met het apparaat of die deze aan- wijzingen niet hebben gelezen. Elektri- sche gereedschappen zin gevaarlik wanneer ze door onervaren personen worden gebruikt Onderhoud het apparaat zorgvuldig. Controleer of bewegende apparaat- onderdelen optimaal functioneren en niet klemmen en of onderdelen gebro- PARKSIDE

ken of zodanig beschadigd zijn dat de functie van het apparaat belemmerd wordt. Laat beschadigde onderdelen véér het gebruik van het apparaat repareren. Veel ongelukken zijn terug te voeren op slecht onderhouden elektrische apparaten. Houd snijgereedschappen scherp en schoon. Zorgvuldig gereinigde snijgereed- schappen met scherpe snijranden gaan minder vaak klemmen en kunnen eenvoudiger worden geleid Gebruik elektrisch gereedschap, toebehoren, hulpgereedschap enz. overeenkomstig deze aanwijzingen en zoals het voor dit apparaattype voorgeschreven is. Houd daarbij re- kening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de bestemde toepassingen kan tot gevaarlike situaties leiden Apparaatspecifieke veiligheidsinstructies Voor kom gevaar voor letsel, brand en bescherm uw gezondheid: Beveilig het gereedschap. Gebruik de spanin- richting / bankschroef om het werkstuk vast te zetten. Het wordt daarin veiliger gehouden dan in uw hand. Plaats het elektrische gereedschap alléén inge- schakeld tegen het werkstuk. Er bestaat gevaar voor een terugslagl Houd de handen van het zaagbereik verwiiderd Grijp nooit onder het werkstuk. In geval van contact met het zaagblad [TA bestaat gevaar voor letsel. Let op dat de bodemplaat [9] bij het zagen op het werkstuk ligt. Trek in geval van gevaar de steker uit de contactdoos. Leid de kabel altijd naar achteren van het apparaat weg AI GIFTIGE DAMPEN! Het bewerken van schadelike / giftige stoffen vormt NY/BE 19

Algemene veiligheidsinstructies voor elektrische gereedschappen / Ingebruikname een gevaar voor de gezondheïd van de bedienen- de persoon of in de buurt aanwezige personen. Draag een veiligheidsbril en een stofmaskerl Vermifd het zagen van gezondheidsschadelifke materialen. Asbesthoudend materiaal mag niet worden bewerkt. Asbest geldi als kankerverwekkend. Sluit het apparaat aan op een geschikte afzui- ginstallatie wanneer u langdurige houtbewer- kingen uitvoert en vooral wanneer materialen worden bewerkt waarbij gezondheïdsschadelike stoffen ontstaan. Zorg voor voldoende ventilatie. Bewerk geen vochige malerialen of opperviakken. Schakel het elektische gereedschap na afloop van het werkproces uit en trek het zaagblad [14] pas uit de snede wanneer het tot stilstand gekomen is. Rem het zaagblad [14] na het uitschakelen niet af door zijdelingse druk uit te oefenen. Het zaagblad [14] kan beschadigd raken, breken of een terugslag veroorzaken. Gebruik alléén onbeschadigde en in optimale staat verkerende zaagbladen. Verbogen en botte zaag- bladen kunnen breken of een terugslag veroorzaken. Het apparaat moet steeds schoon, droog en vrij van olie of andere smeermiddelen zin. nele toebehoren /-extra apparaten Gebruik alléén toebehoren en hulpgersedschap- pen/-apparaten die in deze handleiding vermeld Staan. Het gebruik van andere dan in deze hand. leiding aanbevolen hulpgereedschappen of an- der toebehoren kan gevaar voor letsel vormen. Ingebruikname Informatie over zaagbladen De Parkside-basisuitrusting bevat reeds zaagbla- den voor hoofdzakelik gebruik in hout en metaal.

N/BE j PARKSIDE (2 CR houtzaagblad voor snelle sneden in zachthout [groene pijmarkering) 1 houtzaagblad voor glad- de sneden in zachthout [oranje pimarkering) 1 speciaal zaagblad voor metaal tot 3 mm {zwarte pilmarkering] Opmerking: Gebruik een geschikt koelmiddel, biv. zaagolie. Hierdoor verlengt u de levensduur en de standtijd van het metalen zaagblad. Er zin voor iedere toepassing geschikte zaagbladen in de handel verkrijgbaar. U kunt ieder zaagblad gebruiken zolang het voorzien is van de passende opname (zaagblad kleminrichting]. © Zaagblad monteren/vervangen Zaagbladtype voor ongeschikt PPHSS 730 CN ] geschikt A Trek véér alle werk zaamheden aan het apparaat altijd eerst de netsteker uit de contactdoos. In het andere geval dreigt gevaar voor letsel. PARKSIDE

Draai de snelwisselkop [18] en houd hem gedraaid. Druk het vereiste zaagblad slag in de snelwisselkop Klikt vast. Het zaagblad [14 moet zich in de geleiderol bevinden. Laat de snelwisselkop [18] los, hij dient terug te keren naar de uitgangspositie. ng monteren Trek de glischoen [10] van de bodemplaat [9]. Steek de scheurbeveiligin, ï de bodemplaat [9] en schuif hem in de desbe- treffende gleuf. De scheurbev komen dat het oppervlak scheurt of schilfert. © Parallelaanslag monteren De parallelaanslag [19] kan links of rechts gedraaid op het apparaat worden bevestigd (zie afb. A). Draai de beide schroeven van de schuifopenin- rallelaanslag [19] in de schuifope- Schroef de twee vastzetschroeven weer vast. e Spaanderafzuiging aansluiten Steek de afzuigaansluitin in het afzuigka- naal [8] totdat deze vastklikt. Sluit een goedgekeurde stof- en ging aan op de afzuigaansluiting PARKSIDE anderafzui- (zie afb. C). Ingebruikname / Bediening © Bediening © Zaaghoekinstellen Draai de klemschroef [11] los met de binnenzes- kantsleutel Stel de snijhoek 0° /15°/30° /45° (links /rechts] in aan de bodemplaat [2] De ingestanste markeringen komen overeen met de inkervingen voor de zaaghoekinstelling. De behuizing beschikt over een bevestigingspen (zie ab. B) die in de desbetreffende inkerving moet vastklikken. Draai de kle: zeskantsleutel Speed Stel het toerental in met behul voor de toerentalvoorselectie Bereken de optimale instelling indien mogelik altijd door een praktische test. © Pendelslag instellen Met de pendelslagschakelaar delbeweging van het zaagblai pendelbeweging (stand “0”} bereikt u fijne en schone zaagranden. Schakel de pendelbeweging uit bij dunne werkstukken. Met geactiveerde pendelbeweging (stand 1-3] bereikt u een toenemend snellere werkprogressie. Bereken de optimale instelling indien mogelik altijd door een praktische test. NY/BE 21

Bediening / Onderhoud en reiniging / Afvoer / Informatie © Inschakelen /Uitschakelen À GEVAAR! Waarborg véér het aansluiten op het stroomnet dat dit beschikt over 230 V - 50 Hz en is vitgerust met een 16 A-zekering. Inschakelen: Schuif de AAN-/ UIT-Schakelaar [2] naar “l" totdat hij vastklikt. Uitschakelen: Druk op het achterste gedeelte van de AAN-/ UIT-Schakelaar © Onderhoud en reiniging © Onderhoud Vervang het zaagblad [14 zodra de vertan- ding bot is en het niet meer mogelik is om zaagwerkzaamheden optimaal uit te voeren. Reinig het apparaat direct na de zaagwerk- zaamheden. Verwider verontreinigingen [bijv. door zaagspaanders). Gebruik daarvoor een droge doek. © Afvoer

Conform de Europese richilin 2002 /96 /EG betreffende afgedankte elektrische en elektronische apparatuur en de omzetting daarvan naar nationaal recht moeten oude elektrische gereedschappen De verpakking bestaat uit milieuvriende- like materialen die u via de plaatselike recyclingdiensten kunt afvoeren. Voer elektronische gereedschap- pen niet af via het huisafval! 22 NI/BE separaat worden ingezameld en op milieuvriende- like wiize worden gerecycled. Uw gemeentelike milieudienst kan u informatie geven over de afvalverwijdering van uitgediende apparaten. © _Informa © Service Voor het bevoegde servicepunt van uw land verwijzen Wij naar de “garantiedocumenten”. = Laat uw apparaten alléén door ge- kwalificeerd vakpersoneel en alléén met originele onderdelen repareren. Op deze wize wordt gewaarborgd dat de veiligheid van het apparaat behouden blijf. = Laat de steker of de aansluitleiding altid door de fabrikant van het ap- paraat of door zijn technische dienst repareren. Op deze wijze wordt gewaar- borgd dat de veiligheid van het apparaat behouden blift. PARKSIDE

Informatie © Conformiteitsverklaring / Producent CE Wij, KompernaB GmbH, Burgstr. 21, 44867 Bochum, Duitsland, verklaren hiermee dat het product aan de onderstaande EUrrichilijnen voldoet: Machinerichtlin (89/392/EC), (91/368/EC), (93/44/EC) EG-laagspanningsrichtlin (2006/95/EG) Elektromagnetische verdraagzaamheid (89/336/EEC), (92/31 /EEC) Type/Benaming: Pendeldecoupeerzaag PPHSS 730 Bochum, 31.03.2008 Hey Hans Kompernaf -Direcieur- Technische wizigingen binnen het kader van de verderontwikkeling ziin voorbehouden.
