GEBRUIKSAANWIJZING PEBH 1010 PARKSIDE

4. Zorgvuldige omgang met en gebruik van elektrische apparaten........................ Pagina

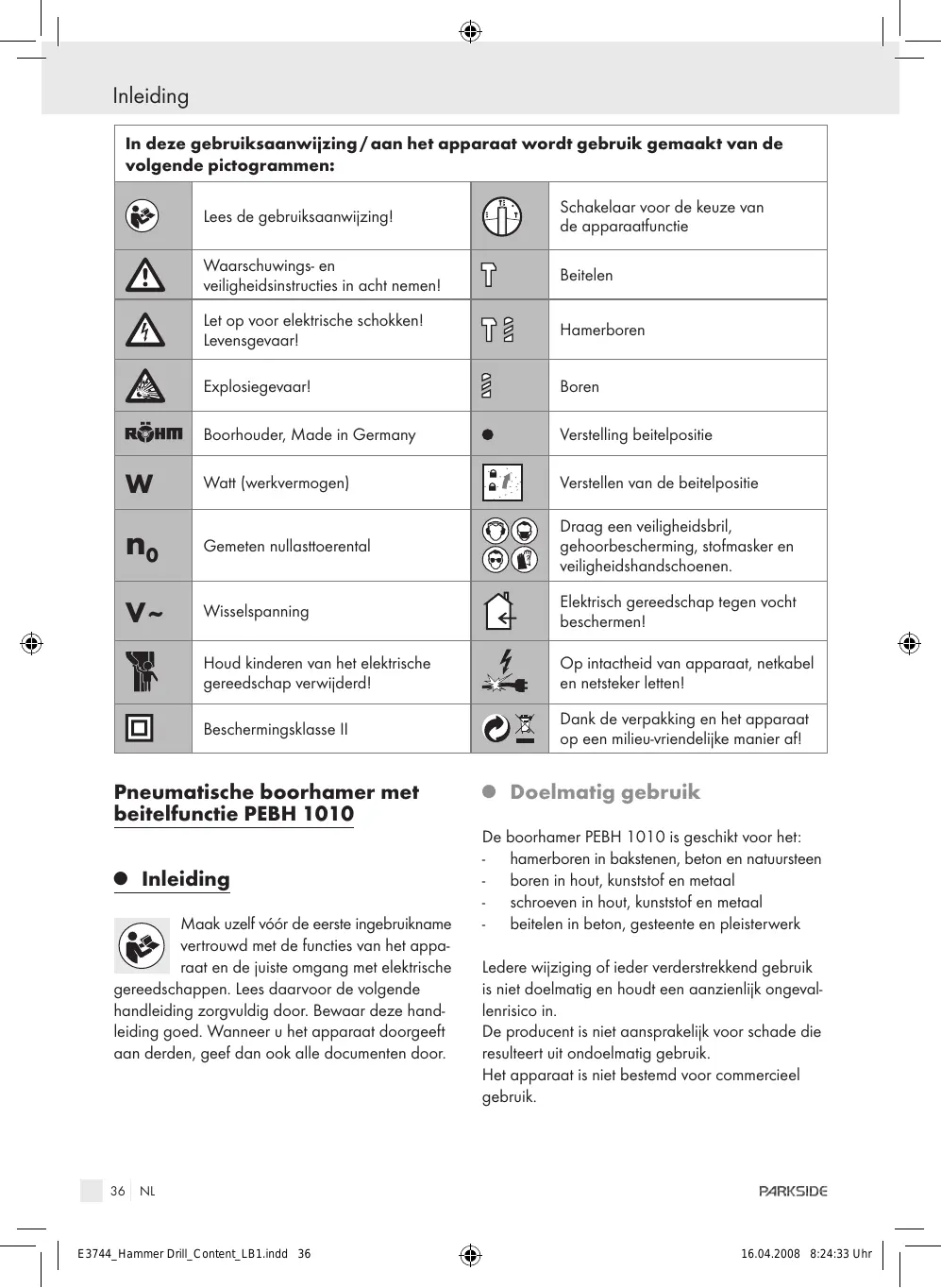

Inleiding In deze gebruiksaanwijzing / aan het apparaat wordt gebruik gemaakt van de volgende pictogrammen: Lees de gebruiksaanwijzing! Schakelaar voor de keuze van de apparaatfunctie Waarschuwings- en veiligheidsinstructies in acht nemen! Beitelen Let op voor elektrische schokken! Levensgevaar! Hamerboren Explosiegevaar! Boren Boorhouder, Made in Germany Verstelling beitelpositie

Gemeten nullasttoerental Draag een veiligheidsbril, gehoorbescherming, stofmasker en veiligheidshandschoenen.

Wisselspanning Elektrisch gereedschap tegen vocht beschermen! Houd kinderen van het elektrische gereedschap verwijderd! Op intactheid van apparaat, netkabel en netsteker letten! Beschermingsklasse II Dank de verpakking en het apparaat op een milieu-vriendelijke manier af! Pneumatische boorhamer met beitelfunctie PEBH 1010

Inleiding Maak uzelf vóór de eerste ingebruikname vertrouwd met de functies van het apparaat en de juiste omgang met elektrische gereedschappen. Lees daarvoor de volgende handleiding zorgvuldig door. Bewaar deze handleiding goed. Wanneer u het apparaat doorgeeft aan derden, geef dan ook alle documenten door.

Doelmatig gebruik De boorhamer PEBH 1010 is geschikt voor het: - hamerboren in bakstenen, beton en natuursteen - boren in hout, kunststof en metaal - schroeven in hout, kunststof en metaal - beitelen in beton, gesteente en pleisterwerk Ledere wijziging of ieder verderstrekkend gebruik is niet doelmatig en houdt een aanzienlijk ongevallenrisico in. De producent is niet aansprakelijk voor schade die resulteert uit ondoelmatig gebruik. Het apparaat is niet bestemd voor commercieel gebruik.

Inleiding Q Uitrusting

Gereedschapshouder (boorhouder) Rubberen stofbeschermingskap Ver- / ontgrendelingskap AAN- / UIT-Schakelaar Vastzetknop Stelwiel voor de toerentalvoorselectie Schakelaar rechts- / linksdraaien Functiekeuzeschakelaar Extra handgreep Metalen diepteaanslag

Leveringsomvang 1 boorhamer 1 extra handgreep   -snelspanwisselboorhouder (13 mm) met adapter (zie afb. A) 3 boren (zie afb. B) 1 platte beitel (zie afb. B) 1 spitse beitel (zie afb. B) 1 metalen diepteaanslag 1 blik smeervet 1 draagkoffer 1 gebruiksaanwijzing 1 brochure “Garantie en service”

Technische gegevens Nominaal opgenomen vermogen: 1010 W Nominale spanning: 230 V ~, 50 Hz Nullasttoerental: n0 0 - 1.100 / min Slagfrequentie:

Slagenergie: 2,2 joule Boordiameter: max. 13 mm voor staal max. 32 mm voor hout max. 26 mm voor beton max. 82 mm voor fretzaag Isolatieklasse: II / & karakteristiek 99,6 dB(A). Onzekerheid K = 3 dB. Het geluidsniveau tijdens het werken kan boven 112,6 dB(A) liggen. Gehoorbescherming dragen! Totale trillingswaarde (vectortotaal uit drie richtingen) berekend overeenkomstig EN 60745: Hamerboren in beton: trillingsemissiewaarde

h= 13,462 m / s , onzekerheid K = 1,5 m / s2 Beitelen: trillingsemissiewaarde

h= 12,320 m / s , onzekerheid K = 1,5 m / s2 Waarschuwing! Het in deze aanwijzingen vermelde trillingsniveau werd gemeten conform een in EN 60745 genormeerde meetprocedure en kan voor de vergelijking met andere apparaten worden gebruikt. Het trillingsniveau zal overeenkomstig het gebruik van het elektrische gereedschap veranderen en kan in sommige gevallen boven de in deze aanwijzingen vermelde waarde liggen. De trillingsbelasting zou kunnen worden onderschat wanneer het elektrische gereedschap regelmatig op een dergelijke wijze wordt gebruikt. Opmerking: Voor een nauwkeurige inschatting van de trillingsdruk tijdens een bepaalde werkperiode moet ook rekening worden gehouden met de tijd waarin het apparaat uitgeschakeld is of wel loopt, maar niet werkelijk gebruikt wordt. Dit kan de trillingsdruk over de hele werkperiode aanzienlijk verminderen. PEBH 1010 230 V ~ 50 Hz · 1010 W · n0 1.100 min-1 Date of manufacture: 04-2008 KH 3162 Kompernaß GmbH · 44867 Bochum (Germany) · www.kompernass.com Informatie over geluid en trillingen: Meetwaarden berekend conform EN 60745. Het A-geluidsdrukniveau van het apparaat bedraagt

Algemene veiligheidsinstructies voor elektrische gereedschappen lgemene veiligheidsinA structies voor elektrische gereedschappen a) Houd het werkbereik schoon en goed verlicht. Door wanorde en onverlichte werkbereiken kunnen ongevallen ontstaan. Werk met het apparaat niet in een explosiegevaarlijke omgeving met brandbare vloeistoffen, gassen of stof. Elektrische gereedschappen veroorzaken vonken die stof of dampen zouden kunnen ontsteken. Houd kinderen en andere personen tijdens het gebruik weg van het elektrische gereedschap. In geval van afleiding zou u de controle over het apparaat kunnen verliezen. b) Vermijd lichaamscontact met geaarde oppervlakken zoals buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico voor elektrische schokken wanneer uw lichaam geaard is. Stel het apparaat niet bloot aan regen en vocht. Het binnendringen van water in een elektrisch apparaat verhoogt het risico van elektrische schokken. Gebruik de kabel nooit ondoelmatig, bijv. om het apparaat te dragen, op te hangen of om de steker uit de contactdoos te trekken. Houd de kabel verwijderd van hitte, olie, scherpe randen of bewegende apparaatonderdelen. Verwarde of beschadigde kabels verhogen het risico van elektrische schokken. e) Gebruik alléén verlengkabels die ook voor het buitenbereik geschikt zijn wanneer u met een elektrisch gereedschap in de openlucht werkt. Het gebruik van een voor het buitenbereik geschikte kabel vermindert het risico van elektrische schokken. f) Wanneer u met een elektrisch gereedschap in een vochtige omgeving moet werken, dient u een foutstroom-veiligheidsschakelaar te gebruiken. Het gebruik van een foutstroom-veiligheidsschakelaar vermindert het risico van elektrische schokken.

2. Elektrische veiligheid

3. Veiligheid van personen

Waarschuwing! Lees alle veiligheidsinstructies en aanwijzingen! Nalatigheden bij de naleving van de veiligheidsinstructies en aanwijzingen kunnen elektrische schokken, brand en / of ernstig letsel tot gevolg hebben.

BEWAAR ALLE VEILIGHEIDSTECHNISCHE

INSTRUCTIES EN AANWIJZINGEN OM DEZE

EVENTUEEL LATER TE KUNNEN RAADPLEGEN!

1. Veiligheid op de werkplek

Waarschuwing! Levensgevaar door elektrische schokken: a) De netsteker van het apparaat moet in de contactdoos passen. De steker mag op geen enkele wijze worden veranderd. Gebruik géén adaptersteker in combinatie met geaarde apparaten. Ongewijzigde stekers en passende contactdozen verminderen het risico van elektrische schokken.

a) W ees steeds opmerkzaam, let op wat u doet en ga met overleg te werk met een elektrisch gereedschap. Gebruik het apparaat niet wanneer u moe bent of onder de invloed van drugs, alcohol of medicijnen staat. Een moment van onachtzaamheid tijdens het gebruik van het apparaat kan tot ernstig letsel leiden. Draag naast de persoonlijke veiligheidsuitrusting altijd een veiligheidsbril. Het dragen van een persoonlijke veiligheidsuitrusting zoals

Algemene veiligheidsinstructies voor elektrische gereedschappen stofmasker, slipvaste veiligheidsschoenen, -helm of gehoorbescherming helpt, al naargelang het soort en de toepassing van het elektrische gereedschap, het risico voor letsel te verminderen. c) Vermijd een ongewenste ingebruikname van het apparaat. Waarborg dat het elektrische gereedschap uitgeschakeld is voordat u het op de stroomvoorziening aansluit, in de hand neemt of draagt. Wanneer u tijdens het dragen van het apparaat de vinger aan de AAN- / UIT-schakelaar hebt of het apparaat ingeschakeld is, kan dit tot ongevallen leiden. d) Verwijder de instelgereedschappen of schroefsleutel voordat u het apparaat inschakelt. Een gereedschap of sleutel dat/die zich in een draaiend onderdeel van het apparaat bevindt, kan letsel veroorzaken. e) Vermijd een abnormale lichaamshouding. Zorg altijd voor een veilige stand en houd te allen tijde het evenwicht. Op deze wijze kunt u het apparaat vooral in onverwachte situaties beter controleren. f) Draag geschikte werkkleding. Draag géén wijde kleding of sieraden. Houd haren, kleding en handschoenen van bewegende onderdelen verwijderd. Vlotte kleding, sieraden of haren kunnen door bewegende onderdelen wordt ingetrokken. g) Wanneer stofafzuigingsinrichtingen en -opvanginrichtingen gemonteerd worden, dient u te waarborgen dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van deze inrichtingen vermindert het gevaar door stof.

orgvuldige omgang met en gebruik van elektrische apparaten a) Belast het apparaat nooit te zwaar. Gebruik voor uw werkzaamheden het daarvoor bestemde gereedschap. Met het geschikte elektrische gereedschap werkt u beter en veiliger in het voorgeschreven vermogensbereik. b) Gebruik géén elektrisch gereedschap met een defecte schakelaar. Een elektrisch gereedschap dat niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet worden gerepareerd. c) Trek de steker uit de contactdoos voordat u apparaatinstellingen uitvoert, toebehoren vervangt of het apparaat weglegt. Hierdoor voorkomt u dat het apparaat abusievelijk ingeschakeld wordt. d) Bewaar niet-gebruikte elektrische gereedschappen buiten het bereik van kinderen. Laat géén personen met het apparaat werken die niet vertrouwd zijn met het apparaat of die deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer ze door onervaren personen worden gebruikt. e) Onderhoud het apparaat zorgvuldig. Controleer of bewegende apparaatonderdelen optimaal functioneren en niet klemmen en of onderdelen gebroken of zodanig beschadigd zijn dat de functie van het apparaat belemmerd wordt. Laat beschadigde onderdelen vóór het gebruik van het apparaat repareren. Veel ongelukken zijn terug te voeren op slecht onderhouden elektrische apparaten. f) Houd snijgereedschappen scherp en schoon. Zorgvuldig gereinigde snijgereedschappen met scherpe snijranden gaan minder vaak klemmen en kunnen eenvoudiger worden geleid. g) Gebruik elektrisch gereedschap, toebehoren, hulpgereedschap enz. overeenkomstig deze aanwijzingen en zoals het voor dit apparaattype voorgeschreven is. Houd daarbij rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de bestemde toepassingen kan tot gevaarlijke situaties leiden.

Algemene veiligheidsinstructies voor elektrische gereedschappen / Ingebruikname Veiligheidsinstructies voor boorhamer

Draag een gehoorbescherming. Lawaai kan gehoorverlies veroorzaken. J Gebruik altijd de bij het apparaat geleverde extra handgreep 9 . Controleverlies kan lestel veroorzaken. J Schakel het elektrische gereedschap onmiddellijk wanneer het gereedschap klem raakt. Houd rekening met hoge reactiemomenten die een terugslag kunnen veroorzaken. J De boorhamer PEBH 1010 is om veiligheidsredenen uitgerust met een overbelastingskoppeling. Deze koppeling zet de aandrijving automatisch stil wanneer het boorgereedschap klemt. Zorg desondanks altijd voor een veilige stand, houd de boorhamer met beide handen vast en gebruik altijd de extra handgreep 9 . Draag een veiligheidsbril en een stofmasker! Giftige STOFFEN! Het bewerken van schadelijke / giftige stoffen vormt een gevaar voor de gezondheid van de bedienende persoon of in de buurt aanwezige personen. J Bewerk géén asbesthoudend materiaal. Asbest geldt als kankerverwekkend. J Waarborg dat de ventilatieopeningen tijdens het gebruik niet afgedekt zijn. Steek geen voorwerpen in de ventilatieopeningen.

Let op leidingen! Waarschuwing! Controleer eerst dat u niet op een stroom-, gas- of waterleidingen boort, als u met een elektrisch gereedschap werkt. Controleer zo nodig met een leidingzoeker, voordat u in een muur gaat boren of slijpen.

Originele toebehoren en aanvullende apparaten J Gebruik alleen toebehoren en aanvullende apparaten die in de gebruiksaanwijzing staan aangegeven. Het gebruik van andere inzetgereedschappen of andere toebehoren dan degene die aanbevolen zijn in de gebruiksaanwijzing, kan letselgevaar voor u betekenen.

Ingebruikname Let op de netspanning! De spanning moet met de gegevens op het typeplaatje van de machine overeenstemmen (apparaten die met 230 V ~ zijn aangeduid, kunnen ook op 220 V ~ worden aangesloten).

Extra handgreep monteren Opmerking: Om veiligheidsredenen mag u het apparaat alléén met de volgens de voorschriften gemonteerde extra handgreep gebruiken 9 (zie ook afb. D, E). j Steek de extra handgreep 9 op de spilhals en draai hem tegen de klok in vast.

Diepteaanslag j Plaats de diepteaanslag 10 in de extra handgreep 9 . j Stel de vereiste boordiepte in door de diepteaanslag 10 te verschuiven.

Gereedschappen verwijderen plaatsen / Gereedschap plaatsen: j Smeer de gereedschapshouder 1 vóór het plaatsen van het gereedschap iets in met vet. j Om het gereedschap te plaatsten, trekt u de

Ingebruikname ver- / ontgrendelingskap 3 naar achteren en plaatst vervolgens het gereedschap. j Laat de ver- / ontgrendelingskap 3 los. Daardoor wordt de houder vergrendeld. Controleer de correcte vergrendeling door aan het gereedschap te trekken. Systeemgebonden heeft het gereedschap een radiale speling. Gereedschap verwijderen: j Om het gereedschap te verwijderen, trekt u eveneens de ver- / ontgrendelingskap 3 naar achteren.

-Snelspanwisselboorhouder voor ronde schachtboor Waarschuwing! Gebruik de ronde schachtboor niet in hamerboor- of beitelbedrijf! j Zet de functiekeuzeschakelaar 8 op het boorsymbool . De RÖHM-snelspanwisselboorhouder voor de ronde schachtboor plaatsen: j Om de extra boorhouder voor de ronde schachtboor (zie ook afb. A) te plaatsten, trekt u de ver- / ontgrendelingskap 3 naar achteren en plaatst vervolgens de extra boorhouder. j Laat de ver- / ontgrendelingskap 3 los. Daardoor wordt de houder vergrendeld. Controleer de correcte vergrendeling door aan het gereedschap te trekken. Met de RÖHM-snelspanwisselboorhouder is een snelle gereedschapswissel zonder extra hulpmiddelen mogelijk. Gereedschapshouder losdraaien en gereedschap plaatsen: j Houd de achterste huls van de snelspanwisselboorhouder vast en draai de voorste huls zover open dat het gereedschap (bijv. ronde schachtboor) kan worden geplaatst. j Plaats het gereedschap. Gereedschap spannen: j Houd de achterste huls van de snelspanwisselboorhouder vast en draai de voorste huls goed dicht totdat u “klik - klak, klak klak” hoort. De boorhouder is nu vergrendeld. j Maak de vergrendeling nu weer los door de voorste huls in de tegengestelde richting te draaien. Schroefgereedschappen gebruiken: j Gebruik een dienovereenkomstige bithouder wanneer u schroevendraaierinzetten / -bits voor schroefwerkzaamheden wilt gebruiken. j Gebruik uitsluitend inzetten / bits die bij de schroefkop passen. j Zet de functiekeuzeschakelaar 8 op het boorsymbool .

Functie kiezen met functiekeuzeschakelaar De RÖHM-snelspanwisselboorhouder voor de ronde schachtboor verwijderen: j Om de extra boorhouder te verwijderen, trekt u de ver- / ontgrendelingskap 3 naar achteren en verwijdert de extra boorhouder. pmerking: verander de functie alleen bij uitgeschakeld apparaat, anders kan het beschadigd worden. Al naargelang de toepassing kunt u door draaien van de functiekeuzeschakelaar 8 uit vier functies kiezen. Gereedschappen plaatsen: Waarschuwing! Let op, gevaar voor letsel! Waarborg vóór alle werkzaamheden aan het apparaat dat u het apparaat hebt uitgeschakeld en de netsteker uit de contactdoos hebt getrokken. j Draai de functiekeuzeschakelaar 8 zodanig dat het gewenste symbool aan de pijlmarkering vastklikt.

Ingebruikname De functies zijn als volgt gekenmerkt: Functie Symbool Boren / schroeven Hamerboren Beitelen Beitelpositie verstellen Beitelpositie verstellen: Met deze functie kan het werk door instellen van individuele hoekposities van de beitel aanzienlijk worden vereenvoudigd. Met deze functie kunt u het gereedschap voor het beitelen (zie ook afb. C, D) naar de vereiste positie draaien. j Draai de functiekeuzeschakelaar 8 naar de positie . j Draai het gereedschap in de gereedschapsopname 1 naar de vereiste positie. j Draai de functiekeuzeschakelaar 8 voor het beitelen naar de positie .

Draairichting selecteren Kies de draairichting door de schakelaar rechts- / linksloop 7 te verstellen. Waarschuwing! De schakelaar rechts- / linksloop 7 mag alléén worden gebruikt /versteld bij stilstand van het apparaat.

Toerental voorselecteren Aanbevolen toerentalbereiken: (vrijblijvend, bereken eventueel zelf de juiste instelling aan de hand van een praktische test): - Hoog toerental: voor het hamerboren in beton of steen en voor het beitelen - Gemiddeld toerental: voor het boren in staal of hout - Gering toerental: voor het schroeven Laag toerental / hoog toerental: j Draai aan het stelwiel voor de toerentalvoorselectie 6 . De AAN- / UIT-Schakelaar 4 beschikt over een variabele snelheidsregeling. j Door indrukken van de schakelaar kunt u het toerental variabel verhogen.

In- en uitschakelen U kunt voor de bediening van de boorhamer kiezen tussen puls- en continubedrijf. Gebruik voor korte werkzaamheden het pulsbedrijf en voor langdurige werkzaamheden het continubedrijf. U kunt de gewenste functie als volgt instellen: Pulsbedrijf inschakelen: j Druk op de AAN- / UIT-Schakelaar 4 . Pulsbedrijf uitschakelen: j Laat de AAN- / UIT-Schakelaar 4 los. Continubedrijf inschakelen: j Druk op de AAN- / UIT-Schakelaar 4 en zet hem in ingedrukte toestand vast met de vastzetknop 5 . Continubedrijf uitschakelen: j Druk op de AAN- / UIT-Schakelaar 4 en laat hem weer los. Met het stelwiel voor de toerentalvoorselectie 6 kunt u het bedrijfstoerental individueel vooraf instellen. Bij de voorinstelling van een laag toerental kan de AAN- / UIT-schakelaar 4 automatisch alleen nog beperkt worden doorgetrokken (op grond van het verminderde toerental).

Onderhoud en reiniging / Afvoer / Informatie

Informatie Waarschuwing! Let op, gevaar voor letsel! Trek altijd eerst de steker uit de contactdoos voordat u werkzaamheden aan het apparaat uitvoert.

Service j Het apparaat moet steeds schoon, droog en vrij van olie of andere smeermiddelen zijn. j Er mogen géén vloeistoffen in de boorhamer dringen. j Reinig de boorhamer regelmatig, het best direct na beëindiging van de werkzaamheden. j Gebruik een droge doek voor de reiniging van de behuizing. Gebruik nooit benzine, oplosmiddelen of reinigingsmiddelen die de kunststof aantasten. j Reinig de gereedschapsopname regelmatig 1 . VOORZICHTIG! VOORSPANNING! Trek hiervoor de ver- / ontgrendelingskap 3 naar achteren en verwijder de rubberen stofbeschermingskap 2 . Laat de ver- / ontgrendelingskap 3 langzaam los. j Reinig de onderdelen met een penseel en smeer ze vervolgens in met vet. Waarschuwing! Laat uw apparaten alléén door gekwalificeerd vakpersoneel en alléén met originele onderdelen repareren. Op deze wijze wordt gewaarborgd dat de veiligheid van het apparaat behouden blijft. Waarschuwing! Laat de steker of . de aansluitleiding altijd door de fabrikant van het apparaat of door zijn technische dienst repareren. Op deze wijze wordt gewaarborgd dat de veiligheid van het apparaat behouden blijft.

Onderhoud en reiniging Voor het bevoegde servicepunt van uw land verwijzen wij naar de “garantiedocumenten”. Afvoer De verpakking bestaat uit milieuvriendelijke materialen die u via de plaatselijke recyclingdiensten kunt afvoeren. Voer elektronische gereedschappen niet af via het huisafval! Conform de Europese richtlijn 2002 / 96 / EG betreffende afgedankte elektrische en elektronische apparatuur en de omzetting daarvan naar nationaal recht moeten oude elektrische gereedschappen separaat worden ingezameld en op milieuvriendelijke wijze worden gerecycled. Uw gemeentelijke milieudienst kan u informatie geven over de afvalverwijdering van uitgediende apparaten.

Informatie Q Conformiteitsverklaring / Fabrikant Wij, Kompernaß GmbH, Burgstr. 21, 44867 Bochum, Duitsland, verklaren hiermede dat dit product overeenstemt met de volgende EG-richtlijnen: Machinerichtlijn (98 / 37 / EG) EG-laagspanningsrichtlijn (2006 / 95 / EG) Elektromagnetische compatibiliteit (2004 / 108 / EG) Type / benaming van het product: Parkside Pneumatische boorhamer met beitelfunctie PEBH 1010 Bochum, 30.04.2008 Hans Kompernaß - Directeur - Technische wijzigingen in de zin van de verdere ontwikkeling voorbehouden.
