GEBRUIKSAANWIJZING KH 3141 CIRCULAR SAW PARKSIDE

4. Zorgvuldige omgang met en gebruik van elektrische apparaten....................Pagina

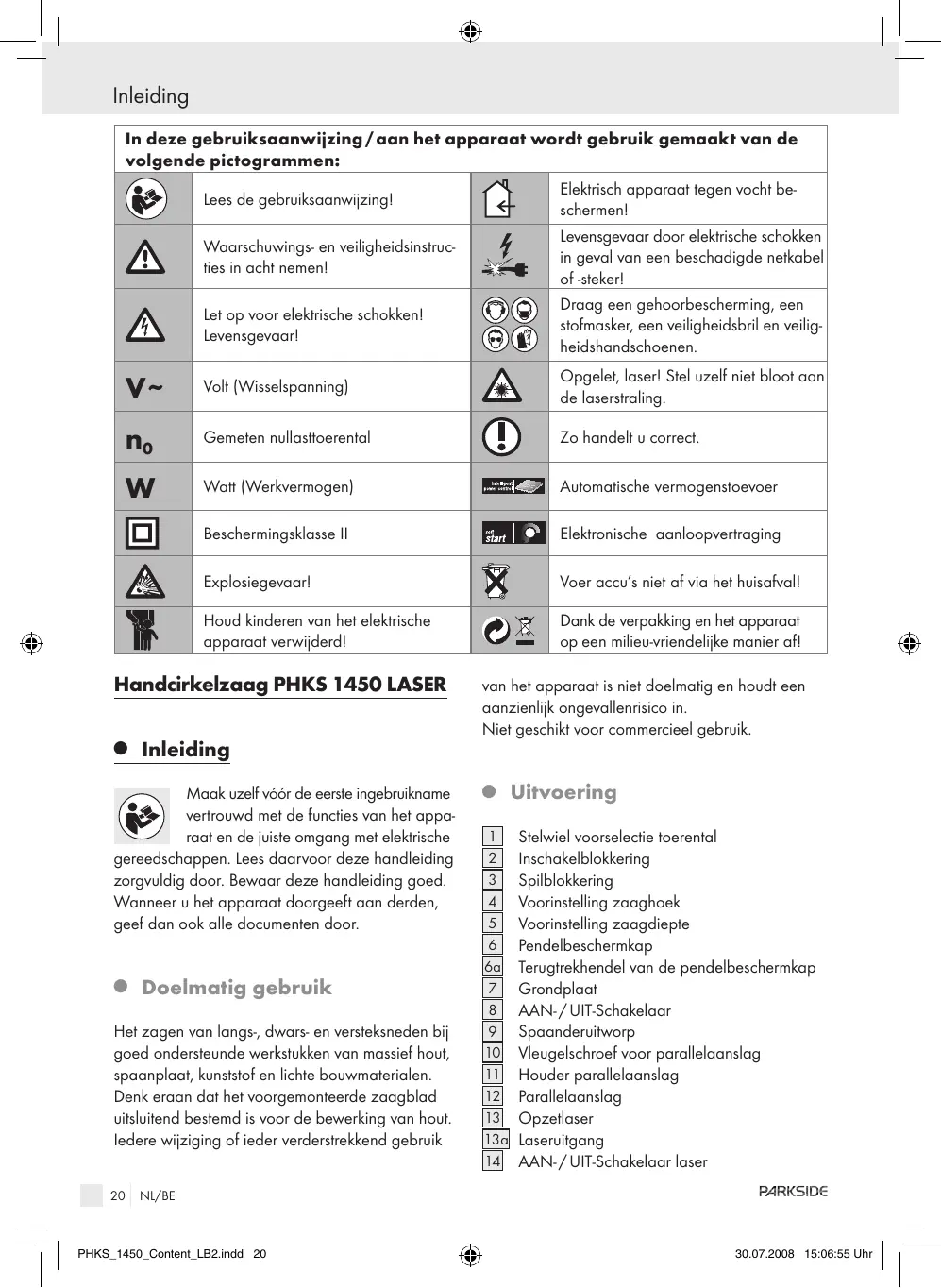

Inleiding In deze gebruiksaanwijzing / aan het apparaat wordt gebruik gemaakt van de volgende pictogrammen: Elektrisch apparaat tegen vocht beschermen! Levensgevaar door elektrische schokken in geval van een beschadigde netkabel of -steker! Draag een gehoorbescherming, een stofmasker, een veiligheidsbril en veiligheidshandschoenen. Lees de gebruiksaanwijzing! Waarschuwings- en veiligheidsinstructies in acht nemen! Let op voor elektrische schokken! Levensgevaar!

Volt (Wisselspanning) Opgelet, laser! Stel uzelf niet bloot aan de laserstraling.

Watt (Werkvermogen) Automatische vermogenstoevoer Beschermingsklasse II Elektronische aanloopvertraging Explosiegevaar! Voer accu’s niet af via het huisafval! Houd kinderen van het elektrische apparaat verwijderd! Dank de verpakking en het apparaat op een milieu-vriendelijke manier af! Handcirkelzaag PHKS 1450 LASER

Inleiding Maak uzelf vóór de eerste ingebruikname vertrouwd met de functies van het apparaat en de juiste omgang met elektrische gereedschappen. Lees daarvoor deze handleiding zorgvuldig door. Bewaar deze handleiding goed. Wanneer u het apparaat doorgeeft aan derden, geef dan ook alle documenten door.

Doelmatig gebruik Het zagen van langs-, dwars- en versteksneden bij goed ondersteunde werkstukken van massief hout, spaanplaat, kunststof en lichte bouwmaterialen. Denk eraan dat het voorgemonteerde zaagblad uitsluitend bestemd is voor de bewerking van hout. Iedere wijziging of ieder verderstrekkend gebruik

van het apparaat is niet doelmatig en houdt een aanzienlijk ongevallenrisico in. Niet geschikt voor commercieel gebruik.

Uitvoering Stelwiel voorselectie toerental Inschakelblokkering Spilblokkering Voorinstelling zaaghoek Voorinstelling zaagdiepte Pendelbeschermkap terugtrekhendel van de pendelbeschermkap Grondplaat AAN- / UIT-schakelaar Spaanderuitworp Vleugelschroef voor parallelaanslag Houder parallelaanslag Parallelaanslag Opzetlaser laseruitgang AAN- / UIT-schakelaar laser NL/BE PHKS_1450_Content_LB2.indd 20

30.07.2008 15:06:55 Uhr

Inleiding / Algemene veiligheidsinstructie

Zaagdiepte-schaalverdeling Spleetbout Extra handgreep Aandrijfas Montageflens Spanflens spanschroef met vulring Spleetboutbevestiging Bevestigingsschroeven Adapter voor de stofafzuiging

handcirkelzaag parallelaanslag adapter voor de stofafzuiging binnenzeskantsleutel batterijen micro AAA 1,5 V (voor de laser) gebruiksaanwijzing

Technische gegevens Nominaal opgenomen vermogen: Nominale spanning: Uitgaand vermogen: Nullasttoerental: Zaagblad Zaagdiepte bij 90°: Zaagdiepte bij 45°: Isolatieklasse: 1450 W 230 V ~ 50 Hz 15 Nm max. n0 1800 - 5.000 min-1 210 x 30 x 1,8 x 2,6 mm

II / Informatie over geluid en trillingen Meetwaarden berekend conform EN 60745 Het A-geluidsdrukniveau van het apparaat bedraagt karakteristiek 93 dB(A). Onzekerheid K=3 dB. Het geluidsniveau tijdens het werken kan boven 104 dB (A) liggen. Gehoorbescherming dragen! Gemeten versnelling, karakteristiek: Hand- / armvibratie ah = 2,309 m / s2 Onzekerheid K = 1,5 m / s2 Waarschuwing! Het in deze aanwijzingen vermelde trillingsniveau werd gemeten conform een in EN 60745 genormeerde meetprocedure en kan voor de vergelijking met andere apparaten worden gebruikt. Het trillingsniveau zal overeenkomstig het gebruik van het elektrische gereedschap veranderen en kan in sommige gevallen boven de in deze aanwijzingen vermelde waarde liggen. De trillingsbelasting zou kunnen worden onderschat wanneer het elektrische gereedschap regelmatig op een dergelijke wijze wordt gebruikt. Opmerking: voor een nauwkeurige inschatting van de trillingsdruk tijdens een bepaalde werkperiode moet ook rekening worden gehouden met de tijd waarin het apparaat uitgeschakeld is of wel loopt, maar niet werkelijk gebruikt wordt. Dit kan de trillingsdruk over de hele werkperiode aanzienlijk verminderen. lgemene veiligheidsinstructie Waarschuwing! Lees alle veiligheidsinstructies en aanwijzingen! Nalatigheden bij de naleving van de veiligheidsinstructies en aanwijzingen kunnen elektrische schokken, brand en / of ernstig letsel tot gevolg hebben.

BEWAAR ALLE VEILIGHEIDSTECHNISCHE

INSTRUCTIES EN AANWIJZINGEN OM DEZE

a) Houd het werkbereik schoon en opgeruimd. Door wanorde en onverlichte werkbereiken kunnen ongevallen ontstaan. Werk met het apparaat niet in een explosiegevaarlijke omgeving met brandbare vloeistoffen, gassen of stof. Elektrische gereedschappen veroorzaken vonken die stof of dampen zouden kunnen ontsteken. NL/BE PHKS_1450_Content_LB2.indd 21

Algemene veiligheidsinstructie Houd kinderen en andere personen tijdens het gebruik weg van het elektrische gereedschap. In geval van afleiding zou u de controle over het apparaat kunnen verliezen.

Waarschuwing! Levensgevaar door elektrische schokken: a) De netsteker van het apparaat moet in de contactdoos passen. De steker mag op geen enkele wijze worden veranderd. Gebruik géén adaptersteker in combinatie met geaarde apparaten. Ongewijzigde stekers en passende contactdozen verminderen het risico van elektrische schokken. b) Vermijd lichaamscontact met geaarde oppervlakken zoals buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico voor elektrische schokken wanneer uw lichaam geaard is. Stel het apparaat niet bloot aan regen en vocht. Het binnendringen van water in een elektrisch apparaat verhoogt het risico van elektrische schokken. Gebruik de kabel nooit ondoelmatig, bijv. om het apparaat te dragen, op te hangen of om de netsteker uit de contactdoos te trekken. Houd de kabel verwijderd van hitte, olie, scherpe randen of bewegende apparaatonderdelen. Verwarde of beschadigde kabels verhogen het risico van elektrische schokken. e) Gebruik alléén verlengkabels die ook voor het buitenbereik geschikt zijn wanneer u met een elektrisch gereedschap in de openlucht werkt. Het gebruik van een voor het buitenbereik geschikte kabel vermindert het risico van elektrische schokken. f) Wanneer u met een elektrisch gereedschap in een vochtige omgeving moet werken, dient u een foutstroom-veilig22 heidsschakelaar te gebruiken. Het gebruik van een foutstroom-veiligheidsschakelaar vermindert het risico van elektrische schokken.

3. Veiligheid van personen

a) W ees steeds opmerkzaam, let op wat u doet en ga met overleg te werk met een elektrisch gereedschap. Gebruik het apparaat niet wanneer u moe bent of onder de invloed van drugs, alcohol of medicijnen staat. Een moment van onachtzaamheid tijdens het gebruik van het apparaat kan tot ernstig letsel leiden. Draag naast de persoonlijke veiligheidsuitrusting altijd een veiligheidsbril. Het dragen van een persoonlijke veiligheidsuitrusting zoals stofmasker, slipvaste veiligheidsschoenen, -helm of gehoorbescherming helpt, al naargelang het soort en de toepassing van het elektrische gereedschap, het risico voor letsel te verminderen. c) Vermijd een ongewenste ingebruikname van het apparaat. Waarborg dat het elektrische gereedschap uitgeschakeld is voordat u het op de stroomvoorziening aansluit, in de hand neemt of draagt. Wanneer u tijdens het dragen van het apparaat de vinger aan de AAN- / UIT-Schakelaar hebt of het apparaat ingeschakeld is, kan dit tot ongevallen leiden. d) Verwijder de instelgereedschappen of schroefsleutel voordat u het apparaat inschakelt. Een gereedschap of sleutel dat / die zich in een draaiend onderdeel van het apparaat bevindt, kan letsel veroorzaken. e) Vermijd een abnormale lichaamshouding. Zorg altijd voor een veilige stand en houd te allen tijde het evenwicht. Op deze wijze kunt u het apparaat vooral in onverwachte situaties beter controleren. f) Draag geschikte werkkleding. Draag géén wijde kleding of sieraden. Houd haren, kleding en handschoenen van bewegende onderdelen verwijderd. Vlotte kleding, sieraden of haren kunnen door bewegende onderdelen wordt ingetrokken. NL/BE PHKS_1450_Content_LB2.indd 22

30.07.2008 15:06:56 Uhr

Algemene veiligheidsinstructie g) Wanneer stofafzuigingsinrichtingen en -opvanginrichtingen gemonteerd worden, dient u te waarborgen dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van deze inrichtingen vermindert het gevaar door stof.

4. Zorgvuldige omgang met en

gebruik van elektrische apparaten a) Belast het apparaat nooit te zwaar. Gebruik voor uw werkzaamheden het daarvoor bestemde gereedschap. Met het geschikte elektrische gereedschap werkt u beter en veiliger in het voorgeschreven vermogensbereik. b) Gebruik géén elektrisch gereedschap met een defecte schakelaar. Een elektrisch gereedschap dat niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet worden gerepareerd. c) Trek de netsteker uit de contactdoos voordat u apparaatinstellingen uitvoert, toebehoren vervangt of het apparaat weglegt. Hierdoor voorkomt u dat het apparaat abusievelijk ingeschakeld wordt. d) Bewaar niet-gebruikte elektrische gereedschappen buiten het bereik van kinderen. Laat géén personen met het apparaat werken die niet vertrouwd zijn met het apparaat of die deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer ze door onervaren personen worden gebruikt. e) Onderhoud het apparaat zorgvuldig. Controleer of bewegende apparaatonderdelen optimaal functioneren en niet klemmen en of onderdelen gebroken of zodanig beschadigd zijn dat de functie van het apparaat belemmerd wordt. Laat beschadigde onderdelen vóór het gebruik van het apparaat repareren. Veel ongelukken zijn terug te voeren op slecht onderhouden elektrische apparaten. f) Houd snijgereedschappen scherp en schoon. Zorgvuldig gereinigde snijgereedschappen met scherpe snijranden gaan minder vaak klemmen en kunnen eenvoudiger worden geleid. g) Gebruik elektrisch gereedschap, toebehoren, hulpgereedschap enz. overeenkomstig deze aanwijzingen en zoals het voor dit apparaattype voorgeschreven is. Houd daarbij rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de bestemde toepassingen kan tot gevaarlijke situaties leiden. Apparaatspecifieke veiligheidsinstructies J Waarborg dat uitsluitend personen boven 16 jaar de machine gebruiken en de handleiding daarbij in acht nemen! Opmerking: Gebruik geen slijpschijven. Letsel en materiële schade kunnen het gevolg zijn. Waarschuwing! Levensgevaar door elektrische schokken.

Controleer regelmatig de toestand van apparaat, netkabel en netsteker. Gebruik een beschadigd apparaat niet meer. Open het apparaat nooit. Bij beschadigde apparaten, netkabels of -stekkers bestaat levensgevaar door elektrische schokken. Laat reparaties of vervangingen alléén uitvoeren door het servicepunt of door een elektromonteur. J Met 230 V gekenmerkte apparaten kunnen ook met 220 V worden bediend. J Gebruik de machine niet wanneer het vochtig is en ook niet in een vochtige omgeving. J Wanneer u het apparaat in de open lucht gebruikt, dient u het via een foutstroom-veiligheidsschakelaar (FI-schakelaar) met maximaal 30 mA aan te sluiten. Gebruik alléén een voor het buitenbereik toegestaan verlengsnoer. NL/BE PHKS_1450_Content_LB2.indd 23

Algemene veiligheidsinstructie Opmerking: houd de netkabel altijd verwijderd van de actieradius van de machine en leid de kabel altijd naar achteren weg van de machine. Voorzichtig! Vermijd gevaar h) G ebruik nooit beschadigde of verkeerde zaagblad-onderlegplaten of -schroeven. De borgschijven en -schroeven voor het zaagblad werden speciaal voor uw zaag geconstrueerd om optimale werking en bedrijfsveiligheid te bereiken. voor letsel a) Kom niet met de handen in het zaagbereik en raak het zaagblad niet aan. Houd met uw andere hand de extra handgreep of de motorbehuizing vast. Wanneer beide handen de cirkelzaag vasthouden, kan het zaagblad geen letsel aan uw handen veroorzaken. b) Grijp nooit onder het werkstuk. De beschermkap kan u onder het werkstuk niet tegen het zaagblad beschermen. c) Pas de zaagdiepte aan de dikte van het werkstuk aan. Er dient minder dan een tandhoogte onder het werkstuk zichtbaar te zijn. d) Houd het te zagen werkstuk nooit in de hand of boven het been vast. Bevestig het werkstuk aan een stabiele ondergrond. Het is belangrijk dat het werkstuk goed bevestigd is. Zo wordt het gevaar voor letsel door lichaamscontact, inklemmen van het zaagblad of controleverlies verminderd. e) Houd de machine alléén aan de geïsoleerde grijpvlakken vast, wanneer u werkzaamheden uitvoert waarbij het zaaggereedschap verborgen stroomleidingen of de eigen netkabel zou kunnen raken. Het contact met een spanningvoerende leiding zet ook de metalen apparaatdelen onder spanning en leidt tot een elektrische schok. f) Gebruik bij het zagen in de lengte steeds een aanslag of een rechte randgeleiding. Dit verbetert de zaagnauwkeurigheid en vermindert de kans dat het zaagblad klem slaat. g) Gebruik altijd zaagbladen in de juiste maat en de passende uitboring. Zaagbladen die niet bij de montageonderdelen van de zaag passen, lopen niet rond en leiden tot controleverlies.

Voorkom een overbelasting van het apparaat. Een terugslag is het gevolg van een verkeerde bediening van de zaag. Een terugslag kan met behulp van de volgende maatregelen worden voorkomen. a) Houd de zaag met beide handen vast en breng uw armen in een positie waarin u de terugslagkrachten kunt opvangen. Sta altijd in een zijdelingse houding ten opzichte van het zaagblad. Breng het zaagblad nooit in een rechte lijn met uw lichaam. In geval van een terugslag kan de cirkelzaag achteruit springen. De bedienende persoon kan de terugslagkrachten echter opvangen wanneer geschikte maatregelen zijn getroffen. b) Wanneer het zaagblad klemt of het zagen om een bepaalde reden wordt onderbroken, dient u de AAN-/UITschakelaar los te laten en het werkstuk rustig te houden totdat het zaagblad volledig stilstaat. Probeer nooit de zaag uit het werkstuk te verwijderen of achteruit te trekken zolang het zaagblad in beweging is of een terugslag zou kunnen optreden. Vind de oorzaak voor het klemmen van het zaagblad en verhelp deze storing door middel van geschikte maatregelen. c) Wanneer u een in het werkstuk stekende zaag weer wilt starten, centreert u het zaagblad in de zaagspleet en controleert u of de zaagtanden niet in het werkstuk vastgehaakt zijn. Wanneer het zaagblad klemt, kan het bij een hernieuwde start uit het werkstuk schieten of een terugslag veroorzaken. d) Steun grote platen goed om het risico van een terugslag door een inge- NL/BE PHKS_1450_Content_LB2.indd 24

30.07.2008 15:06:56 Uhr

Algemene veiligheidsinstructie klemd zaagblad te minimaliseren. Grote platen kunnen door hun eigengewicht doorbuigen. Platen moeten aan beide zijden, zowel in de buurt van de zaagspleet als ook aan de rand worden gesteund. e) Gebruik geen botte of beschadigde zaagbladen. Zaagbladen met botte of verkeerd uitgelijnde tanden veroorzaken een verhoogde wrijving, vastslaan van het zaagblad en terugslag door een te nauwe zaagspleet. f) Draai vóór het zagen de zaagdiepteen zaaghoekinstellingen vast. Wanneer de instellingen tijdens het zagen veranderen, kan het zaagblad vastlopen en een terugslag veroorzaken. g) Wees bijzonder voorzichtig wanneer u een dompelsnede in een verborgen bereik, bijv. een bestaande wand uitvoert. Het binnendringende zaagblad kan bij het zagen in verborgen objecten blokkeren en zo een terugslag veroorzaken. oorzaken van een terugslag: a) een terugslag is de plotselinge reactie als gevolg van een hakend, klemmend of verkeerd uitgelijnd zaagblad hetgeen ertoe leidt dat een ongecontroleerde zaag omhoog komt en vanuit het gereedschap in de richting van de bedienende persoon beweegt. b) wanneer het zaagblad in de zich sluitende zaagsnede blijft haken of klem raakt, blokkeert het, zodat de motorkracht het apparaat terugslaat in de richting van de bedienende persoon. c) wanneer het zaagblad in de zaagsnede verdraaid of verkeerd uitgelijnd wordt, kunnen de tanden van de achterste zaagbladrand in het oppervlak van het werkstuk blijven haken waardoor het zaagblad uit de zaagsnede springt en de zaag terugschiet in de richting van de bedienende persoon. Speciale veiligheidsinstructies voor de handcirkelzaag en de pendelbeschermkap a) Controleer vóór ieder gebruik of de pendelbeschermkap 6 optimaal afsluit. Gebruik de zaag niet wanneer de onderste lade niet vrij kan worden bewogen en niet meteen sluit. Klem of bind de pendelbeschermkap nooit vast in geopende positie. Indien de zaag op de grond valt, kan de onderste beschermkap worden verbogen. Open de beschermkap met de terugtrekhendel en waarborg dat deze zich vrij beweegt en bij alle zaaghoeken en -dieptes noch met het zaagblad noch met andere onderdelen in contact komt. b) Controleer de functie van de veer voor de pendelbeschermkap. Laat de machine vóór het gebruik controleren wanneer de pendelbeschermkap en de veer niet optimaal werken. Beschadigde onderdelen, plakkerige resten of ophopingen van spaanders zorgen voor een vertraging in de werking van de onderste veiligheidskap. c) Open de pendelbeschermkap alléén handmatig bij bijzondere sneden zoals “dompel- en hoeksneden”. Open de pendelbeschermkap 6a met de terugtrekhendel en laat deze los zodra het zaagblad in het werkstuk is gedrongen. Bij alle andere zaagwerkzaamheden moet de onderste beschermkap automatisch werken. d) Leg de zaag niet op de werkbank of de vloer zonder dat de pendelbeschermkap het zaagblad afdekt. Een onbeschermd, nalopend zaagblad beweegt de zaag in tegengestelde zaagrichting en zaagt alles wat in de weg ligt. Let daarom op de nalooptijd van de zaag. Speciale veiligheidsinstructies voor de handcirkelzaag en de spleetbout a) Gebruik de bij het gemonteerde zaagblad passende spleetbout. De spleetbout moet dikker zijn dan de hele stambladdikte van het zaagblad, maar dunner dan de tandbreedte van het zaagblad. b) Stel de spleetbout af zoals in de handleiding beschreven staat. Een verkeerde dikte, positie en uitlijning kunnen redenen zijn waarom de spleetbout een terugslag niet effectief verhindert. c) Gebruik de spleetbout altijd, behalve bij dompelsneden. Na de dompelsneNL/BE PHKS_1450_Content_LB2.indd 25

Algemene veiligheidsinstructie de moet de spleetbout weer worden gemonteerd. De spleetbout stoort bij dompelsneden en kan een terugslag veroorzaken. d) Om te waarborgen dat de spleetbout functioneert, moet deze zich in de zaagspleet bevinden. Bij korte sneden kan de spleetbout geen terugslag voorkomen. e) Gebruik de zaag nooit met een verbogen spleetbout. Reeds een kleine storing kan het sluiten van de beschermkap verlangzamen. Waarschuwing! Bescherm uzelf tegen laserstraling: J Plaats de batterijen overeenkomstig de correcte polariteit en schroef de behuizing weer vast. VOORZICHTIG! Wanneer andere bedienings- of aanpassinginrichtingen of andere werkwijzen worden gehanteerd dan hier beschreven staan, kan dat leiden tot gevaarlijke blootstelling aan straling. Zo handelt u correct J Trek in geval van gevaar de steker uit de contactdoos. J Gebruik het apparaat nooit ondoelmatig. J Het apparaat moet steeds schoon, droog en vrij van olie of andere smeermiddelen zijn. J Bij stationair gebruik mag de machine alleen Laserstraling Kijk niet direct in de laserstraal! Laser klasse 2 J Kijk nooit direct in de laserstraal of in de laseruitlaat. Waarschuwing! Het bekijken van de laseruitgang 13a met optische instrumenten (bijv. loep, vergrootglazen e.d.) is verbonden met gevaar voor de ogen. J Richt de laserstraal nooit op reflecterende vlakken, op mensen of op dieren. Zelfs een kort oogcontact met de laserstraal kan oogletsel veroorzaken. J Open de behuizing van het laserhulpstuk alleen om de batterijen (2 AAA micro 1,5 V) te vervangen. Gebruik hiervoor een passende kruiskopschroevendraaier.

worden ingezet op een zaagtafel met aanloopbescherming. J Schakel de machine eerst in en zet hem dan pas op het werkstuk. J Leid de machine tijdens het werken altijd weg van uw lichaam. J Asbesthoudend materiaal mag niet worden bewerkt. J De zaaglijn moet aan boven- en onderzijde vrij van hindernissen zijn. J Het zaagblad mag niet meer dan 3 mm buiten het werkstuk uitsteken. J Let tijdens het zagen steeds op dat u niet in spijkers, schroeven enz. zaagt. J Werk nooit bovenhoofds met deze machine. J Bescherm het zaagblad tegen storen en slaginwerking en zorg dat het niet kantelt. J Rem het zaagblad na het uitschakelen van de machine nooit extra af. J Zaagbladen met scheurtjes of in vervormde zaagbladen mogen niet worden gebruikt. HSS(Hoogrendements-Snelsnij-Staal) zaagbladen mogen niet worden gebruikt. J Trek vóór alle werkzaamheden aan de machine, bijv. instellen van de grondplaat enz., altijd de netsteker uit de contactdoos. J Verwijder nooit spaanders of slijpsel bij lopende machine. J Bij de bewerking van hout of andere materialen waarbij gezondheidsschadelijk stof ontstaat, NL/BE PHKS_1450_Content_LB2.indd 26

30.07.2008 15:06:57 Uhr

Algemene veiligheidsinstructie / Ingebruikname dient de handcirkelzaag te worden aangesloten op een passende, gekeurde afzuiginstallatie. J Gebruik altijd de geïntegreerde veiligheidsinrichtingen van de handcirkelzaag, bijv. de inschakelblokkering en de pendelbeschermkap. J Waarborg dat alle bewegende onderdelen van de zaagbladbescherming soepel functioneren en dat alle inrichtingen die ervoor zorgen dat het zaagblad wordt afgeschermd, optimaal functioneren. J Zet de AAN- / UIT / schakelaar niet vast wanneer u de machine met de hand leidt.

Ingebruikname De handcirkelzaag PHKS 1450 LASER beschikt over Intelligent Power Control. Deze automatische vermogenstoevoer bewerkstelligt dat het vermogen binnen een bepaald toerentalbereik ook bij de bewerking van harder en weerbarstiger materiaal constant blijft.

In- en uitschakelen Inschakelen: j Druk de inschakelblokkering 2 naar links of rechts en houd deze ingedrukt. j Druk op de AAN- / UIT-schakelaar 8 . Zodra de machine is gestart, kunt u de inschakelblokkering loslaten. De handcirkelzaag is uitgerust met een elektronische aanloop-vertraging. De motor start met een vertraging. Uitschakelen: j Laat de AAN- / UIT-schakelaar 8 los.

Zaaghoek instellen j U kunt de zaaghoek met behulp van de schaal voor de zaaghoekinstelling bepalen. j Draai de vleugelschroeven / klembouten van los, stel de gewenste zaaghoek in op de schaalverdeling en draai de vleugelschroeven / klembouten weer vast.

Zaagdiepte instellen Opmerking: wij adviseren, de zaagdiepte zo mogelijk 3mm groter in te stellen dan de materiaaldikte. Zo verkrijgt een zuiver zaagsnede. Draai de vleugelschroef van de voorinstelling van de zaagdiepte 5 los, stel de gewenste zaagdiepte in op de schaalverdeling 15 en draai de vleugelschroef weer vast.

Parallelaanslag instellen Draai de vleugelschroef 10 aan de grondplaat 7 los en zet de parallelaanslag 12 in de gewenste houder 11 . Draai de vleugelschroef 10 weer vast.

Laser in- en uitschakelen Inschakelen: j Schuif de AAN- / UIT-schakelaar 14 naar “I”. Uitschakelen: j Schuif de AAN- / UIT-schakelaar 14 naar “0”. Opmerking: wanneer de batterijen leeg zijn, vervangt u deze door twee AAA 1,5 Volt-batterijen. Q Bediening van de handcirkelzaag

1. Machine – zoals onder “IN- en uitschakelen”

beschreven – inschakelen en dan met de voorkant van de grondplaat 7 op het materiaal plaatsen.

2. Lijn de machine uit aan de parallelaanslag 12

of een opgetekende lijn resp. aan de laser.

3. Houd de machine met beide handen vast aan

de handgrepen (zie afb. A) en zaag met matige druk. de zaaghoekinstelling 4 aan beide zijden NL/BE PHKS_1450_Content_LB2.indd 27

Spaanderafzuiging aansluiten j Draai het stelwiel j Steek de adapter voor de stofafzuiging Oriënteer u aan de onderstaande, vrijblijvende instellingen of pas het toerental via het stelwiel 1 individueel dienovereenkomstig aan.

1 naar de gewenste toerentalstand (pijlmarkering G) (1 = laagste toerental / 6 = hoogste toerental): Materiaal Toerentalstand Hard- en zachthout (massief) in dwars- en langssneden

Gecoate en gefineerde platen

PVC-platen 3-5 Acrylglasplaten, plexiglas 2-4 Aluminiumplaten 4-6 Aluminiumprofielen 4-6 Gipskartonplaten 1-2 Steenwolplaten 1-2 Cementgebonden spaanplaten 1-2 De omloopsnelheid bedraagt bij minimaal of maximaal toerental ca. Stand o / min meter / sec

Houd er rekening mee dat de zaagsnelheid door de verschillende zaagbladen en materialen en al naargelang de toevoerkracht altijd lager is dan de omloopsnelheid (UGS) in nullast.

24 in de spaanderuitworp. j Sluit een goedgekeurde stof- en spaanderafzuiging aan. Zaagblad vervangen Waarschuwing! Spilblokkering alleen bedienen bij onderbroken stroomtoevoer!

1. Verwijder eerst de parallelaanslag 12 door het

losdraaien van de vleugelschroef 10 .

2. Zet de zaagdiepte (met vleugelschroef voorinstelling zaagdiepte 5 ) op de minimale positie,

3. Zwenk de pendelbeschermkap 9 terug en

schakel de machine uit.

4. Bedien de spilblokkering 3 totdat zij vastklikt

en draai vervolgens de spanschroef 21 los met de inbussleutel. Verwijder nu de spanschroef met de ring 21 en de spanflens 20 (zie ook afb. D).

5. Verwijder het zaagblad.

6. Monteer het zaagblad in de omgekeerde volgorde van de beschreven demontage.

7. Bedien de spilblokkering 3 totdat zij vastklikt

en draai vervolgens de spanschroef 21 vast met de inbussleutel. Waarschuwing! De pijl op het zaagblad moet overeenstemmen met de draairichtingpijl (looprichting, op de machine gekenmerkt). j Waarborg dat het zaagblad geschikt is voor het spiltoerental van het gereedschap. Q Spleetbout afstellen demonteren en Waarschuwing! De afstand tussen spleetbout 16 en zaagblad mag niet groter zijn dan 5 mm. Wanneer de spleetbout voor dompelsneden verwijderd moet worden, moet deze afstand bij het opnieuw plaatsen van de spleetbout strikt worden aangehouden (zie. afb. F). NL/BE PHKS_1450_Content_LB2.indd 28

30.07.2008 15:06:59 Uhr

Ingebruikname / Onderhoud en reiniging / Afvoer / Informatie Spleetbout demonteren: (zie ook afb. E)

1. Draai de vleugelschroef van de zaagdiepte-instelling 5 los en draai de cirkelzaag tot aan

de aanslag naar boven; nu is de spleetboutbevestiging 22 toegankelijk.

2. Draai de bevestigingsschroeven 23 eruit en

verwijder de spleetbout 16 . j Gebruik voor de reiniging van de behuizing een doek en in géén geval benzine, oplos- of reinigingsmiddelen.

Afvoer e verpakking bestaat uit milieuvriendeD lijke materialen die u via de plaatselijke recyclingdiensten kunt afvoeren. Waarschuwing! Na de dompelsnede moet u eerst de spleetbout 16 weer aanbrengen voordat u verdergaat met het werk. Spleetbout afstellen: (zie ook afb. F) Stel de afstand tussen de spleetbout 16 en de tandkrans van het zaagblad af op maximaal 5 mm en tussen spleetboutpunt en het diepste punt van het zaagblad eveneens op max. 5 mm. Neem de afstanden, zoals in afb. F weergegeven, in acht.

Tips en trucs j Gebruik al naargelang de zaaghoek de dienover- eenkomstige markering aan de grondplaat (de markering bevindt zich achter de vleugelschroef voor de parallelaanslag 10 ): rechthoekig zagen = markering 0°, 45° zagen = markering 45°. j Door het aanbrengen van crêpeband op de snijlijn voorkomt u dat de zaagrand bij gevoelige oppervlakken – bijvoorbeeld spaanplaat of deuren - scheurt of schilfert. Het crêpeband biedt bovendien het voordeel dat daarop beter een zaaglijn kan worden afgetekend dan op een glad oppervlak. Het uitscheuren van de zaagrand wordt nog effectiever voorkomen door het opspannen van dun hout dat wordt meegezaagd.

Onderhoud en reiniging Waarschuwing! Trek altijd eerst de steker uit de contactdoos voordat u werkzaamheden aan het apparaat uitvoert. j Reinig het apparaat direct na beëindiging van de werkzaamheden. Voer elektronische gereedschappen niet af via het huisafval! Conform de Europese richtlijn 2002 / 96 / EG betreffende afgedankte elektrische en elektronische apparatuur en de omzetting daarvan naar nationaal recht moeten oude elektrische gereedschappen separaat worden ingezameld en op milieuvriendelijke wijze worden gerecycled. Uw gemeentelijke milieudienst kan u informatie geven over de afvalverwijdering van uitgediende apparaten. Voer accu’s niet af via het huisafval! Batterij afvoeren Batterijen moeten volgens de richtlijn 91 / 1577 / EEG worden gerecycled en mogen niet worden afgevoerd via het huisafval. Iedere verbruiker is wettelijk verplicht, alle oude batterijen en accu’s af te geven bij het gemeentelijke milieupark of bij de handelaar.

Waarschuwing! Laat uw apparaten door het servicepunt of een gekwalificeerd vakpersoneel en alléén met originele onderdelen repareren. Op deze wijze wordt gewaarborgd dat de veiligheid van het apparaat behouden blijft. NL/BE PHKS_1450_Content_LB2.indd 29

Waarschuwing! Laat de steker of de aansluitleiding altijd door de fabrikant van het apparaat of door diens technische dienst repareren. Op deze wijze wordt gewaarborgd dat de veiligheid van het apparaat behouden blijft.

Garantie U hebt op dit apparaat 3 jaar garantie vanaf de datum van aankoop. Het apparaat is met de grootst mogelijke zorg vervaardigd en is vóór aflevering uitvoerig getest. Bewaar a.u.b. de kassabon als aankoopbewijs. Mocht u een beroep willen doen op uw garantie, neem dan telefonisch contact op met uw serviceadres. Alleen op die manier kan kosteloze verzending van uw goederen worden gegarandeerd. Deze garantie geldt uitsluitend jegens de eerste koper en is niet overdraagbaar.

Kompernass Service Belgique I.T.S.w. bv p / a Forwarding Team bvba tav Esther Bellestraat 7 2030 Antwerpen (Belgium) Tel.: 03 / 5413760 Fax: 03 / 5415651 Verzendadres / Suscription: Reponse 2 2030 Antwerpen e-mail: support.be@kompernass.com De garantie geldt alleen voor materiaal- of fabricagefouten, maar niet voor slijtage of voorbeschadigingen aan breekbare onderdelen, bijvoorbeeld schakelaars of accu’s. Het product is uitsluitend bestemd voor privé-gebruik en niet voor bedrijfsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij ingrepen die niet worden uitgevoerd door ons geautoriseerde servicefiliaal, vervalt de garantie. Uw wettelijke rechten worden door deze garantie niet beperkt. I.T.S.w. bv Papierbaan 55 9672 BG Winschoten (Netherlands) Tel.: 0900 / 8724357 Fax: 0597 / 420632 e-mail: support.nl@kompernass.com Verzendadres: Antwoordnummer 300 9670 WB Winschoten

Informatie Q Conformiteitsverklaring / producent Wij, Kompernaß GmbH, Burgstr. 21, D-44867 Bochum, Duitsland, verklaren hiermee dat het product aan de onderstaande EU-richtlijnen voldoet. Machinerichtlijn 98 / 37 / EG EG-laagspanningsrichtlijn 2006 / 95 / EG EN60745-1 EN60745-2-5 Elektromagnetische verdraagzaamheid 2004 / 108 / EG EN55014-1 EN55014-2 EN61000-3-2 EN61000-3-3 EN61000-6-1 EN61000-6-3 EN60825-1 Type / benaming: Handcirkelzaag PHKS 1450 LASER Bochum, 31.07.2008 Hans Kompernaß - Directeur - Technische wijzigingen binnen het kader van de verderontwikkeling zijn voorbehouden. NL/BE PHKS_1450_Content_LB2.indd 31
