Inhaltsverzeichnis Einleitung Bestimmungsgemäßer Gebrauch.................................................................................Seite Ausstattung.....................................................................................................................Seite Lieferumfang..................................................................................................................Seite Technische Daten...........................................................................................................Seite Allgemeine Sicherheitshinweise 1. Arbeitsplatz-Sicherheit..............................................................................................Seite 2. Elektrische Sicherheit................................................................................................Seite 3. Sicherheit von Personen............................................................................................Seite

4. Verwendung und Behandlungdes Elektrowerkzeuges..........................................Seite

30.07.2008 15:07:01 Uhr

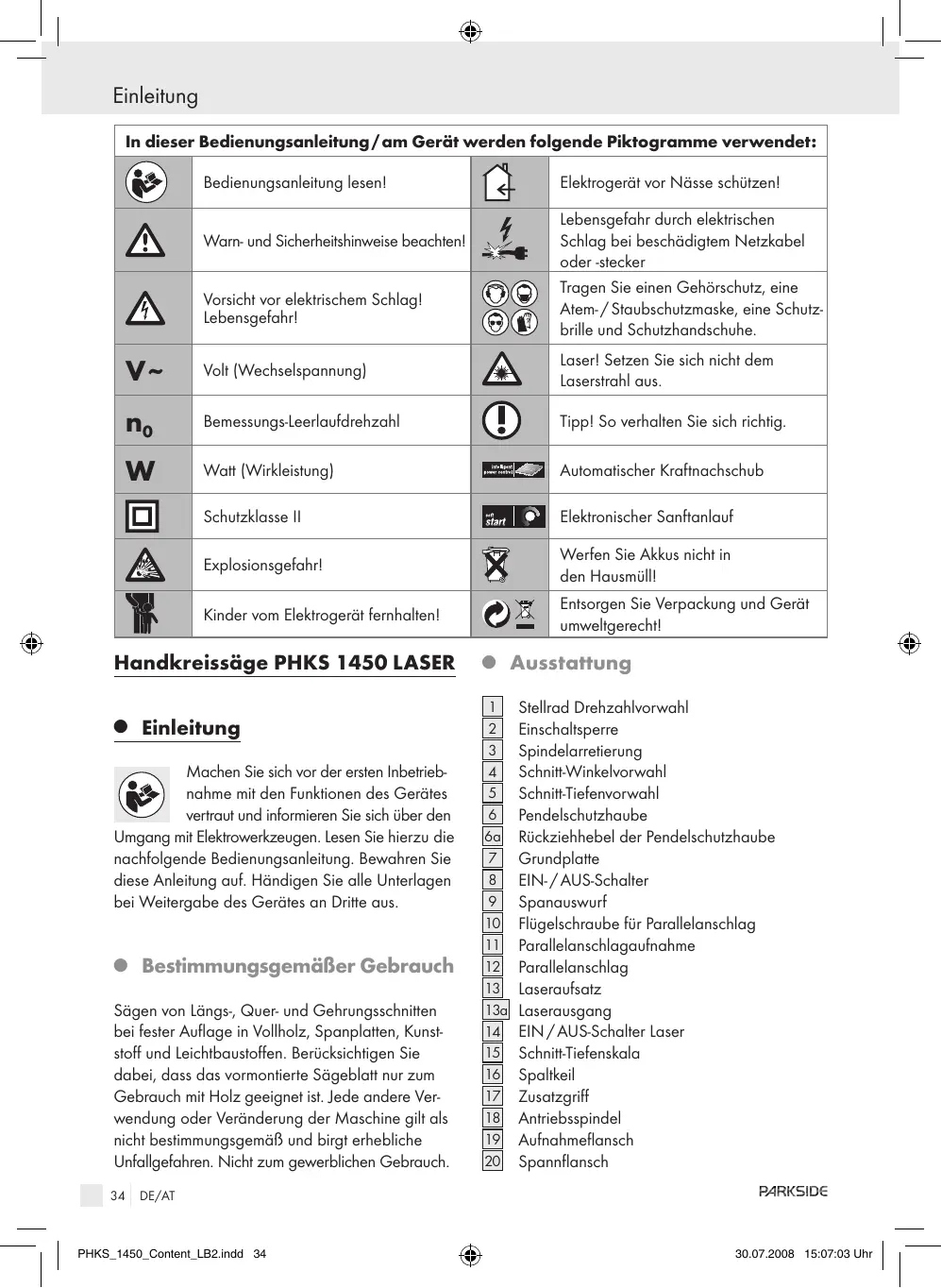

Einleitung In dieser Bedienungsanleitung / am Gerät werden folgende Piktogramme verwendet: Bedienungsanleitung lesen! Elektrogerät vor Nässe schützen! Lebensgefahr durch elektrischen Schlag bei beschädigtem Netzkabel oder -stecker Tragen Sie einen Gehörschutz, eine Atem- / Staubschutzmaske, eine Schutzbrille und Schutzhandschuhe. Warn- und Sicherheitshinweise beachten! Vorsicht vor elektrischem Schlag! Lebensgefahr!

Volt (Wechselspannung) Laser! Setzen Sie sich nicht dem Laserstrahl aus.

Bemessungs-Leerlaufdrehzahl Tipp! So verhalten Sie sich richtig.

Watt (Wirkleistung) Automatischer Kraftnachschub Schutzklasse II Elektronischer Sanftanlauf Explosionsgefahr! Werfen Sie Akkus nicht in den Hausmüll! Kinder vom Elektrogerät fernhalten! Entsorgen Sie Verpackung und Gerät umweltgerecht! Handkreissäge PHKS 1450 LASER

Einleitung Machen Sie sich vor der ersten Inbetriebnahme mit den Funktionen des Gerätes vertraut und informieren Sie sich über den Umgang mit Elektrowerkzeugen. Lesen Sie hierzu die nachfolgende Bedienungsanleitung. Bewahren Sie diese Anleitung auf. Händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte aus.

Bestimmungsgemäßer Gebrauch Sägen von Längs-, Quer- und Gehrungsschnitten bei fester Auflage in Vollholz, Spanplatten, Kunststoff und Leichtbaustoffen. Berücksichtigen Sie dabei, dass das vormontierte Sägeblatt nur zum Gebrauch mit Holz geeignet ist. Jede andere Verwendung oder Veränderung der Maschine gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Nicht zum gewerblichen Gebrauch.

Ausstattung Stellrad Drehzahlvorwahl Einschaltsperre Spindelarretierung Schnitt-Winkelvorwahl Schnitt-Tiefenvorwahl Pendelschutzhaube Rückziehhebel der Pendelschutzhaube Grundplatte EIN- / AUS-Schalter Spanauswurf Flügelschraube für Parallelanschlag Parallelanschlagaufnahme Parallelanschlag Laseraufsatz Laserausgang EIN / AUS-Schalter Laser Schnitt-Tiefenskala Spaltkeil Zusatzgriff Antriebsspindel Aufnahmeflansch Spannflansch DE/AT PHKS_1450_Content_LB2.indd 34

30.07.2008 15:07:03 Uhr

Einleitung / Allgemeine Sicherheitshinweise

Spannschraube mit Unterlegscheibe Spaltkeilbefestigung Befestigungsschrauben Adapter zur Staubabsaugung Lieferumfang 1 Handkreissäge 1 Parallelanschlag 1 Adapter zur Staubabsaugung 1 Innensechskantschlüssel 2 Batterien Micro AAA 1,5 V (für Laser) 1 Bedienungsanleitung

Technische Daten Nennaufnahme: Nennspannung: Abgabeleistung: Leerlaufdrehzahl: Sägeblatt: Schnitt-Tiefe bei 90°: Schnitt-Tiefe bei 45°: Schutzklasse: 1450 W 230 V ~, 50 Hz 15 Nm max. n0 1800 - 5000 min-1 210 x 30 x 1,8 x 2,6 mm

II / Geräusch- und Vibrationsinformationen: Messwerte ermittelt entsprechend EN 60745. Der A-bewertete Schalldruckpegel des Gerätes beträgt typischerweise 93 dB (A). Unsicherheit K = 3 dB. Der Geräuschpegel beim Arbeiten kann 104 dB (A) überschreiten. Gehörschutz tragen! Bewertete Beschleunigung, typischerweise: Hand- / Armvibration ah = 2,309 m / s2 Unsicherheit K = 1,5 m / s2 Warnung! Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden. Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fällen über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung könnte unterschätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird. Hinweis: Für eine genaue Abschätzung der Schwingungsbelastung während eines bestimmten Arbeitszeitraumes sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren. Allgemeine Sicherheitshinweise Warnung! Lesen Sie alle Sicherheitshinweise und Anweisungen! Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und / oder schwere Verletzungen verursachen.

BEWAHREN SIE ALLE SICHERHEITSHINWEISE

UND ANWEISUNGEN FÜR DIE ZUKUNFT AUF!

1. Arbeitsplatz-Sicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und aufgeräumt. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen. Arbeiten Sie mit dem Gerät nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren. DE/AT PHKS_1450_Content_LB2.indd 35

30.07.2008 15:07:03 Uhr

Allgemeine Sicherheitshinweise

2. Elektrische Sicherheit

Vermeiden Sie Lebensgefahr durch elektrischen Schlag: a) D er Anschlussstecker des Gerätes muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Geräten. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. Halten Sie das Gerät von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages. Zweckentfremden Sie das Kabel nicht, um das Gerät zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie stets aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen. Tragen Sie persönliche Schutz­ ausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Gerätes den Finger am EIN- / AUSSchalter haben oder das Gerät eingeschaltet ist, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Gerät einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgem Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Gerät insbesondere in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese DE/AT PHKS_1450_Content_LB2.indd 36

30.07.2008 15:07:04 Uhr

Allgemeine Sicherheitshinweise und so, wie es für diesen speziellen Gerätetyp vorgeschrieben ist. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. angeschlossen sind und richtig verwendet werden. Das Verwenden dieser Einrichtungen verringert Gefährdungen durch Staub.

erwendung und Behandlung des Elektrowerkzeuges a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdose, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Gerätes. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. e) Pflegen Sie das Gerät mit Sorgfalt. Kontrollieren Sie, ob bewegliche Geräteteile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Gerätes beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen Gerätespezifische Sicherheitshinweise für Handkreissägen J Stellen Sie sicher, dass ausschließlich Personen über 16 Jahren das Gerät gemäß den Anweisungen in dieser Bedienungsanleitung in Betrieb nehmen! Hinweis: Verwenden Sie keine Schleifscheiben. Verletzungen und Sachbeschädigungen können die Folge sein. ermeiden Sie Lebensgefahr durch elektrischen Schlag:

Kontrollieren Sie regelmäßig den Zustand von Gerät, Netzkabel und den Netzstecker. Nehmen Sie Geräte mit derart beschädigten Teilen nicht mehr in Betrieb. Öffnen Sie niemals das Gerät. Beschädigte Geräte, Netzanschlussleitung oder Netzstecker bedeuten Lebensgefahr durch elektrischen Schlag. Lassen Sie Reparatur- oder Austauscharbeiten nur von der Servicestelle oder einer Elektrofachkraft durchführen. J Mit 230 V gekennzeichnete Geräte können auch mit 220 V betrieben werden. J Betreiben Sie das Gerät nicht, wenn es feucht ist, und auch nicht in feuchter Umgebung. J Schließen Sie, wenn Sie im Freien arbeiten, das Gerät über einen Fehlerstrom (FI)-Schutzschalter mit maximal 30 mA Auslösestrom an. Verwenden Sie nur ein für den Außenbereich zugelassenes Verlängerungskabel. Hinweis: Halten Sie das Netzkabel stets vom Wirkungskreis der Maschine fern und führen Sie es nach hinten von der Maschine weg. DE/AT PHKS_1450_Content_LB2.indd 37

30.07.2008 15:07:04 Uhr

Allgemeine Sicherheitshinweise VORSICHT! Vermeiden Sie Verletzungsgefahr: a) K ommen Sie mit Ihren Händen nicht in den Sägebereich und an das Sägeblatt. Halten Sie mit Ihrer zweiten Hand den Zusatzgriff oder das Motorgehäuse. Wenn beide Hände die Kreissäge halten, kann das Sägeblatt diese nicht verletzen. b) Greifen Sie nicht unter das Werkstück. Die Schutzhaube kann Sie unter dem Werkstück nicht vor dem Sägeblatt schützen. c) Passen Sie die Schnitt-Tiefe an die Dicke des Werkstücks an. Es sollte weniger als eine volle Zahnhöhe unter dem Werkstück sichtbar sein. d) Halten Sie das zu sägende Werkstück niemals in der Hand oder über dem Bein fest. Sichern Sie das Werkstück an einer stabilen Unterlage. Es ist wichtig, das Werkstück gut zu befestigen, um die Gefahr von Körperkontakt, Klemmen des Sägeblattes oder Verlust der Kontrolle zu minimieren. e) Halten Sie das Gerät nur an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Schneidewerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen könnte. Der Kontakt mit einer spannungsführenden Leitung setzt auch die metallenen Geräteteile unter Spannung und führt zu einem elektrischen Schlag. f) Verwenden Sie beim Längsschneiden immer einen Anschlag oder eine gerade Kantenführung. Dies verbessert die Schnittgenauigkeit und verringert die Möglichkeit, dass das Sägeblatt klemmt. g) Verwenden Sie immer Sägeblätter in der richtigen Größe und mit passender Aufnahmebohrung. Sägeblätter, die nicht zu den Montageteilen der Säge passen, laufen unrund und führen zum Verlust der Kontrolle. h) Verwenden Sie niemals beschädigte oder falsche Sägeblatt-Unterlegscheiben oder - schrauben. Die Sägeblatt-Unterlegscheiben und - schrauben wurden speziell für Ihre Säge konstruiert, für optimale Leistung und Betriebssicherheit.

Vermeiden Sie einen Rückschlag des Gerätes: Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs der Säge. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden. a) Halten Sie die Säge mit beiden Händen fest und bringen Sie Ihre Arme in eine Stellung, in der Sie den Rückschlagkräften standhalten können. Halten Sie sich immer seitlich des Sägeblattes, nie das Sägeblatt in eine Linie mit Ihrem Körper bringen. Bei einem Rückschlag kann die Kreissäge rückwärts springen, jedoch kann die Bedienperson die Rückschlagkräfte beherrschen, wenn geeignete Maßnahmen getroffen wurden. b) Falls das Sägeblatt klemmt oder das Sägen aus einem anderen Grund unterbrochen wird, lassen Sie den EIN / AUSSchalter los und halten Sie die Säge im Werkstoff ruhig, bis das Sägeblatt vollständig still steht. Versuchen Sie niemals, die Säge aus dem Werkstück zu entfernen oder sie rückwärts zu ziehen, solange das Sägeblatt sich bewegt oder sich ein Rückschlag ereignen könnte. Finden Sie die Ursache für das Klemmen des Sägeblattes und beseitigen Sie diese durch geeignete Maßnahmen. c) Wenn Sie eine Säge, die im Werkstück steckt, wieder starten wollen, zentrieren Sie das Sägeblatt im Sä­ gespalt und überprüfen Sie, ob die Sägezähne nicht im Werkstück verhakt sind. Klemmt das Sägeblatt, kann es sich aus dem Werkstück heraus bewegen oder einen Rückschlag verursachen, wenn die Säge erneut gestartet wird. d) Stützen Sie große Platten ab, um das Risiko eines Rückschlags durch ein klemmendes Sägeblatt zu vermindern. Große Platten können sich unter ihrem Eigengewicht durchbiegen. Platten müssen auf beiden Seiten, sowohl in Nähe des Sägespalts als auch am Rand, abgestützt werden. e) Verwenden Sie keine stumpfen oder beschädigten Sägeblätter. Sägeblätter DE/AT PHKS_1450_Content_LB2.indd 38

30.07.2008 15:07:04 Uhr

Allgemeine Sicherheitshinweise mit stumpfen oder falsch ausgerichteten Zähnen verursachen durch einen zu engen Sägespalt eine erhöhte Reibung, Klemmen des Sägeblattes und Rückschlag. f) Ziehen Sie vor dem Sägen die SchnittTiefen- und Schnitt-Winkeleinstellungen fest. Wenn sich während des Sägens die Einstellungen verändern, kann sich das Sägeblatt verklemmen und ein Rückschlag auftreten. g) Seien Sie besonders vorsichtig, wenn Sie einen „Tauchschnitt“ in einen verborgenen Bereich, z.B. eine bestehende Wand, ausführen. Das eintauchende Sägeblatt kann beim Sägen in verborgene Objekte blockieren und einen Rückschlag verursachen. Ursachen eines Rückschlags: a) Ein Rückschlag ist die plötzliche Reaktion infolge eines hakenden, klemmenden oder falsch ausgerichteten Sägeblattes, die dazu führt, dass eine unkontrollierte Säge abhebt und sich aus dem Werkstück heraus in Richtung der Bedienperson bewegt. b) Wenn sich das Sägeblatt in dem sich schließenden Sägespalt verhakt oder verklemmt, blockiert es, und die Motorkraft schlägt das Gerät in Richtung der Bedienperson zurück. c) Wird das Sägeblatt im Sägeschnitt verdreht oder falsch ausgerichtet, können sich die Zähne der hinteren Sägeblattkante in der Oberfläche des Werkstücks verhaken, wodurch sich das Sägeblatt aus dem Sägespalt herausbewegt und die Säge in Richtung der Bedienperson zurückspringt. Spezielle Sicherheitshinweise für Handkreissäge und Pendelschutzhaube a) Überprüfen Sie vor jeder Benutzung, ob die Pendelschutzhaube 6 einwandfrei schließt. Verwenden Sie die Säge nicht, wenn die untere Schutzhaube nicht frei beweglich ist und sich nicht sofort schließt. Klemmen oder binden Sie die Pendelschutzhaube niemals in geöffneter Position fest. Sollte die Säge unbeabsichtigt zu Boden fallen, kann die untere Schutzhaube verbogen werden. Öffnen Sie die Schutzhaube mit dem Rückziehhe- bel und stellen Sie sicher, dass sie sich frei bewegt und bei allen Schnitt-Winkeln und -Tiefen weder Sägeblatt noch andere Teile berührt. b) Überprüfen Sie die Funktion der Feder für die Pendelschutzhaube. Lassen Sie das Gerät vor dem Gebrauch warten, wenn Pendelschutzhaube und Feder nicht einwandfrei arbeiten. Beschädigte Teile, klebrige Ablagerungen oder Anhäufungen von Spänen lassen die untere Schutzhaube verzögert arbeiten. c) Öffnen Sie die Pendelschutzhaube von Hand nur bei besonderen Schnitten, wie „Tauch- und Winkelschnitten“. Öffnen Sie die Pendelschutzhaube mit dem Rückziehhebel 6a und lassen Sie diesen los, sobald das Sägeblatt in das Werkstück eingedrungen ist. Bei allen anderen Sägearbeiten muss die untere Schutzhaube automatisch arbeiten. d) Legen Sie die Säge nicht auf der Werkbank oder dem Boden ab, ohne dass die Pendelschutzhaube das Sägeblatt bedeckt. Ein ungeschütztes, nachlaufendes Sägeblatt bewegt die Säge entgegen der Schnittrichtung und sägt, was ihm im Weg ist. Beachten Sie dabei die Nachlaufzeit der Säge. Spezielle Sicherheitshinweise für Handkreissäge und Spaltkeil a) Verwenden Sie den für das eingesetzte Sägeblatt passenden Spaltkeil. Der Spaltkeil muss stärker als die Stammblattdicke des Sägeblatts, aber dünner als die Zahnbreite des Sägeblattes sein. b) Justieren Sie den Spaltkeil wie in der Bedienungsanleitung beschrieben. Falsche Stärke, Position und Ausrichtung können der Grund dafür sein, dass der Spaltkeil einen Rückschlag nicht wirksam verhindert. c) Verwenden Sie immer den Spaltkeil, außer bei Tauchschnitten. Montieren Sie den Spaltkeil nach dem Tauchschnitt wieder. Der Spaltkeil stört bei Tauchschnitten und kann einen Rückschlag erzeugen. d) Damit der Spaltkeil wirken kann, muss er sich im Sägespalt befinden. DE/AT PHKS_1450_Content_LB2.indd 39

30.07.2008 15:07:05 Uhr

Allgemeine Sicherheitshinweise Bei kurzen Schnitten ist der Spaltkeil unwirksam, um einen Rückschlag zu verhindern. e) Betreiben Sie die Säge nicht mit verbogenem Spaltkeil. Bereits eine geringe Störung kann das Schließen der Schutzhaube verlangsamen. werden, kann dies zu gefährlicher Strahlungsexposition führen. So verhalten Sie sich richtig: J Ziehen Sie bei Gefahr sofort den Netzstecker aus der Steckdose. arnung! Schützen Sie sich vor Laserstrahlung: J Verwenden Sie das Gerät niemals zweckentfremdet. J Das Gerät muss stets sauber, trocken und frei von Öl oder Schmierfetten sein. J Bei stationärem Einsatz darf das Gerät nur Laserstrahlung Nicht in den Strahl blicken! Laser Klasse 2 J Schauen Sie nicht direkt in den Laserstrahl, bzw. in die Öffnung, aus der er austritt. Warnung! Das Betrachten des Laseraus gangs 13a mit optischen Instrumenten (z.B. Lupe, Vergrößerungsgläsern, u.ä.) ist mit einer Augengefährdung verbunden. J Richten Sie den Laserstrahl niemals auf reflektierende Flächen, Personen oder Tiere. Bereits ein kurzer Sichtkontakt mit dem Laserstrahl kann zu Augenschäden führen. J Öffnen Sie das Gehäuse des Laseraufsatzes nur zum Wechseln der Batterien (2 AAA Micro, 1,5 V), indem Sie es mit einem passenden Kreuz-Schraubendreher aufschrauben. J Setzen Sie die Batterien gemäß Polung ein und schrauben Sie das Gehäuse wieder fest. VORSICHT! Wenn andere als die hier angegebenen Bedienungs- oder Justiereinrichtungen benutzt, oder andere Verfahrensweisen ausgeführt

an einem Sägetisch mit Wiederanlaufschutz betrieben werden. J Das Gerät nur eingeschaltet gegen das Werkstück führen. J Das Gerät beim Arbeiten immer vom Körper wegführen. J Asbesthaltiges Material darf nicht bearbeitet werden. J Die Schnittbahn muss oben und unten frei von Hindernissen sein. J Das Sägeblatt darf nicht mehr als 3 mm aus dem Werkstück herausragen. J Achten Sie beim Sägen stets darauf, dass nicht in Nägel, Schrauben usw. gesägt wird. J Mit dem Gerät nicht über Kopf arbeiten. J Das Sägeblatt vor Stoß und Schlag schützen und nicht verkanten. J Bremsen Sie nach dem Ausschalten das Sägeblatt niemals zusätzlich ab. J Rissige, oder Sägeblätter, die ihre Form verändert haben, dürfen nicht verwendet werden. HSS- (Hochleistungs-Schnellschnitt-Stahl) Sägeblätter dürfen nicht verwendet werden. J Ziehen Sie vor allen Arbeiten an der Maschine, z.B. Einstellen der Grundplatte etc., immer den Netzstecker aus der Steckdose. J Entfernen Sie niemals Späne oder Splitter bei laufender Maschine. J Beim Bearbeiten von Holz oder Materialien, bei denen gesundheitsgefährdender Staub entsteht, ist die Handkreissäge an eine passende, geprüfte Absaugvorrichtung anzuschließen. J Verwenden Sie unbedingt die integrierten Schutzeinrichtungen der Handkreissäge, z.B. die Einschaltsperre und die Pendelschutzhaube. DE/AT PHKS_1450_Content_LB2.indd 40

30.07.2008 15:07:05 Uhr

Allgemeine Sicherheitshinweise / Inbetriebnahme J Stellen Sie sicher, dass alle beweglichen Teile des Sägeblattschutzes ohne Klemmen funktionieren und alle Einrichtungen, die das Verdecken des Sägeblattes bewirken, einwandfrei arbeiten. J Stellen Sie den EIN / AUS-Schalter im hand­ geführten Betrieb nicht fest.

Inbetriebnahme Die Handkreissäge PHKS 1450 LASER verfügt über Intelligent Power Control. Dieser automatische Kraftnachschub bewirkt, dass in einem bestimmten Drehzahlbereich die Leistung auch beim Bearbeiten von härterem und widerstandsfähigerem Material konstant bleibt.

Ein- und ausschalten Einschalten: j Drücken Sie die Einschaltsperre 2 nach links oder rechts und halten diese gedrückt. j Betätigen Sie den EIN / AUS-Schalter 8 . Nachdem die Maschine angelaufen ist, können Sie die Einschaltsperre wieder loslassen. Die Handkreissäge ist mit einem elektronischen Sanftanlauf ausgestattet. Der Motor startet mit einer Verzögerung. Ausschalten: j Lassen Sie den EIN / AUS-Schalter

8 los. Schnitt-Winkel einstellen Sie können den Schnitt-Winkel mit Hilfe der SchnittWinkelskala bestimmen. j Lösen Sie die Flügelschrauben / Klemmbolzen der Schnitt-Winkelvorwahl 4 an beiden Seiten, stellen Sie den gewünschten Winkel an der Skala ein und ziehen Sie die Flügelschraube / Klemmbolzen wieder fest.

Schnitt-Tiefe einstellen Hinweis: Wir empfehlen, die Schnitt-Tiefe möglichst ca. 3 mm größer als die Materialstärke zu wählen. Dadurch erzielen Sie einen sauberen Schnitt. j Lösen Sie die Flügelschraube der SchnittTiefenvorwahl 5 , stellen Sie die gewünschte Schnitt-Tiefe an der Skala 15 ein und ziehen Sie die Flügelschraube wieder fest.

Parallelanschlag einstellen j Lösen Sie die Flügelschraube 10 an der Grundplatte 7 und setzen Sie den Parallelanschlag 12 in die Parallelanschlagaufnahme 11 ein. Ziehen Sie die Flügelschraube 10 wieder fest.

Laser ein- / ausschalten Einschalten: j Schieben Sie den EIN / AUS-Schalter Laser 14 auf „I“. Ausschalten: j Schieben Sie den EIN / AUS-Schalter Laser 14 auf „0“. Hinweis: Sollten die Batterien verbraucht sein, ersetzen Sie sie durch zwei AAA 1,5 V Batterien. Q Handhabung der Handkreissäge

1. Maschine – wie unter »Ein- und ausschalten«

beschrieben – einschalten und dann mit der vorderen Kante der Grundplatte 7 auf das Material setzen.

2. Richten Sie die Maschine am Parallelanschlag

12 oder an einer aufgezeichneten Linie bzw. am Laser aus.

3. Maschine mit beiden Händen an den Griffen

haltend (siehe Abb. A) mit mäßigem Druck sägen. DE/AT PHKS_1450_Content_LB2.indd 41

30.07.2008 15:07:07 Uhr

j Drehen Sie das Stellrad 1 in die gewünschte Drehzahlstufe (Pfeilmarkierung G) (1 = kleinste Drehzahl / 6 = größte Drehzahl): Spanabsaugung anschließen j Stecken Sie den Adapter zur Staubabsaugung 24 in den Spanauswurf. j Schließen Sie eine zugelassene Staub- und Spanabsaugung an. Orientieren Sie sich an den nachfolgenden, unverbindlichen Einstellungen bzw. passen Sie die Drehzahl am Stellrad 1 individuell entsprechend an. Material Drehzahlstufe Hart- und Weichholz (Vollholz) in Quer- und Längsschnitten

Tischlerplatten, Sperrholz

beschichtete und furnierte Platten

PVC-Platten 3-5 Acrylglasplatten, Plexiglas 2-4 Aluminium-Platten 4-6 Aluminium-Profile 4-6 Gipskartonplatten 1-2 Steinwollplatten 1-2 zementgebundende Spanplatten 1-2 Die Umlaufgeschwindigkeit beträgt bei minimaler bzw. maximaler Drehzahl ca.: Stufe U / min Meter / Sek

Beachten Sie, dass die Schnittgeschwindigkeit durch unterschiedliche Sägeblätter, Materialien sowie abhängig von Ihrer Vorschubkraft immer geringer ist als die Umlaufgeschwindigkeit (UGS) im Leerlauf.

Sägeblatt wechseln Warnung! Spindelarretierung nur bei gezogenem Netzstecker betätigen!

1. Entfernen Sie zunächst den Parallelanschlag

12 , indem Sie die Flügelschraube 10 lösen.

2. Setzen Sie die Schnitt-Tiefe (mittels Flügelschraube

Schnitt-Tiefenvorwahl 5 ) auf die minimalste Position, 0 mm.

3. Schwenken Sie die Pendelschutzhaube 6 zurück

und stellen Sie das Gerät ab.

4. Betätigen Sie die Spindelarretierung 3 (bis sie

einrastet) und lösen Sie mit dem Innensechskantschlüssel die Spannschraube 21 . Nehmen Sie jetzt die Spannschraube mit Scheibe 21 und den Spannflansch 20 ab (siehe auch Abb. D).

5. Sägeblatt abnehmen.

6. Einbau des Sägeblattes entsprechend in umgekehrter Reihenfolge wie beschrieben vornehmen.

7. Betätigen Sie die Spindelarretierung 3 (bis sie

einrastet) und ziehen Sie mit dem Innensechskantschlüssel die Spannschraube 21 fest. Warnung! Der Pfeil auf dem Sägeblatt muss mit dem Drehrichtungspfeil (Laufrichtung, am Gerät markiert) übereinstimmen. j Stellen Sie sicher, dass das Sägeblatt für die Spindeldrehzahl des Werkzeuges geeignet ist. Q Spaltkeil ausbauen und einstellen Warnung! Der Abstand zwischen Spaltkeil 16 und Sägeblatt darf nicht größer als 5 mm sein. Sollte der Spaltkeil z.B. für Tauchschnitte entfernt worden sein, muss beim Einsetzen des Spaltkeils dieser Abstand unbedingt eingehalten werden (s. Abb. F). DE/AT PHKS_1450_Content_LB2.indd 42

30.07.2008 15:07:08 Uhr

Inbetriebnahme / Wartung und Reinigung / Entsorgung / Informationen Spaltkeil ausbauen: (siehe auch Abb. E)

1. Die Flügelschraube der Schnitt-Tiefenvorwahl 5

lösen und die Kreissäge bis zum Anschlag nach oben schwenken; die Spaltkeilbefestigung 22 wird freigegeben.

2. Befestigungsschrauben 23 herausschrauben

und den Spaltkeil 16 entnehmen. Warnung! Nach dem Tauchschnitt für weitere Arbeiten den Spaltkeil 16 unbedingt wieder einbauen. Spaltkeil einstellen: (siehe auch Abb. F) Den Abstand zwischen Spaltkeil 16 und Zahnkranz des Sägeblattes auf max. 5 mm und zwischen Spaltkeilspitze und tiefstem Punkt des Sägeblattes auf max. 5 mm einstellen. Berücksichtigen Sie die Abstände, wie in Abb. F dargestellt. Q Tipps und Tricks j Verwenden Sie je nach Schnitt-Winkel die entspre- chende Markierung an der Grundplatte (die Markierung befindet sich hinter der Flügelschraube für Parallelanschlag 10 ): Rechtwinkliger Schnitt = Markierung 0°, 45°- Schnitt = Markierung 45°. j Ein Ausreißen der Schnittkante bei empfindlichen Oberflächen, z.B. beschichteten Spanplatten oder Türen, vermeiden Sie, indem Sie ein Kreppband auf die Schnittlinie kleben. Dies hat ferner den Vorteil, dass sich auf dem Kreppband auch besser anzeichnen lässt als auf einer glatten Oberfläche. Noch wirkungsvoller vermeiden Sie ein Ausreißen der Schnittkante durch ein aufgespanntes dünnes Holz, das mitgesägt wird.

Wartung und Reinigung Warnung! Bevor Sie Arbeiten am Gerät durchführen, ziehen Sie immer den Netzstecker aus der Steckdose. j Reinigen Sie das Gerät nach Abschluss der Arbeit. j Verwenden Sie zur Reinigung des Gehäuses ein Tuch und keinesfalls Benzin, Lösungsmittel oder Reiniger.

Entsorgung ie Verpackung besteht aus umweltD freundlichen Materialien. Sie kann in den örtlichen Recyclebehältern entsorgt werden. erfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2002 / 96 / EG müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung. erfen Sie Akkus nicht in den Hausmüll! Batterieentsorgung Batterien müssen gemäß Richtlinie 91 / 157 / EEC recycelt und dürfen nicht im Hausmüll entsorgt werden. Jeder Verbraucher ist gesetzlich verpflichtet, alle Batterien und Akkus bei einer Sammelstelle seiner Gemeinde / seines Stadtteils oder im Handel abzugeben.

Warnung! Lassen Sie Ihr Gerät nur von qualifiziertem Fachpersonal und nur mit Originalersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. J Warnung! Lassen Sie den Austausch des Steckers oder der Anschlussleitung immer vom Hersteller des Elektrowerkzeugs oder seinem Kundendienst ausführen. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. DE/AT PHKS_1450_Content_LB2.indd 43

30.07.2008 15:07:08 Uhr

Garantie Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Bitte setzen Sie sich im Garantiefall mit Ihrer Servicestelle telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung Ihrer Ware gewährleistet werden. Diese Garantie gilt nur gegenüber dem Erstkäufer und ist nicht übertragbar. Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Verschleißteile oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Q Konformitätserklärung / Hersteller Wir, Kompernaß GmbH, Burgstr. 21, D-44867 Bochum, Deutschland, erklären hiermit für dieses Produkt die Übereinstimmung mit folgenden EG-Richtlinien: Maschinenrichtlinie 98 / 37 / EG EG-Niederspannungsrichtlinie 2006 / 95 / EG EN60745-1 EN60745-2-5 Elektromagnetische Verträglichkeit 2004 / 108 / EG EN55014-1 EN55014-2 EN61000-3-2 EN61000-3-3 EN61000-6-1 EN61000-6-3 EN60825-1 Typbezeichnung der Maschine: Handkreissäge PHKS 1450 LASER

Schraven Service- und Dienstleistungs GmbH Gewerbering 14 47623 Kevelaer (Germany) Tel.: (+49) 0 18 05-00 81 07 (0,14 EUR / min) Fax: (+49) 0 28 32 / 35 32 e-mail: support.de@kompernass.com Bochum, 31.07.2008 Hans Kompernaß - Geschäftsführer -

Kompernaß Service Österreich Rittenschober KG Gmundner Strasse 10 4816 Gschwandt (Austria) Tel.: (+43) 0 76 12 / 6 26 05 16 Fax: (+43) 0 76 12 / 62 60 56 e-mail: support.at@kompernass.com

Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten. DE/AT PHKS_1450_Content_LB2.indd 44
