GEBRUIKSAANWIJZING BD 103GC HAIER

CP) Manual de instruçôes Arca congelador CNLD Gebruiksaanwijzing Vrieskist

De fabrikant van het/de hierin beschreven product/producten waarop deze verklaring van toepassing is, verklaart hierbij geheel onder eigen verantwoordelijkheid dat dit product/deze producten in overeenstemming is/zijn met de van toepassing zijnde, fundamentele veiligheids-, gezondheids- en beschermingseisen van de hiertoe bestaande EG-richtlinen en dat de bijbehorende testrapporten, in het bijzonder de door de fabrikant of zijn gevolmachtigde volgens de voorschriften opgestelde CE-Verkiaring van Overeenstemming ter inzage door de bevoegde instanties beschikbaar zijn en via de verkoper opgevraagd kunnen worden. De fabrikant verklaart eveneens, dat de onderdeien van het in deze handieiding beschreven apparaat die met verse levensmiddelen in contact kunnen komen, geen giftige bestanddelen bevatten.

Gebruiksaanwi{zing Vrieskist inhoudsopgave Pagina 1 Keuze van de opstellingsplaats Mogelike gevaren . Typeplaatje. ren Aansluiten op het lichtnet Temperatuurkeuze...…..................... Controlelampen Hoorbaar alarm. . In bedrijf nemen van het apparaat.. Invriezen / opslaan van levensmiddelen Bijvullen met verse levensmiddelen.. 10 Maximale vulhoogte. 11 Houdbaarheidstermijn.… : 12 Veiligheidsmaatregelen er en à aanwizingen . 13 Reiniging en verzorging. : Ontdooien. re 14 Binnenverlichting 15 Zelf storingen oplossen. 16 Klantenservice.… 17 Wat als Jvorzaken/oplossingen. Bewaartabel.…...…..................... Componenten.. Bedieningspanel. SH NO ER EN & 5 5 & & © & N DR ND

DoNoounauns Wij raden u aan deze gebruiksaanwijzing zorgvuldig te lezen. Op die manier raakt u sneller en beter met uw apparaat bekend. Markeer de voor u belangrifke stukken. Bewaart u dit document zodanig, dat u er altijd in kunt nazoeken en het aan een eventuele volgende eigenaar kunt doorgeven U hebt uw keuze laten vallen ap een goed apparaat, dat u, mits het juist bediend en onderhouden wordt, gedurende vele jaren kunt gebruiken De afbeeldingen {Afb.} bevinden zich op de laatste pagina's van deze gebruiksaanwijzing. Het vermogensopgaven op het typeplaatje zijn van toepassing binnen het omgevingstemperatuurbereik van +16 °C tot +32 °C Belangrijk! Dit apparaat is bestemd voor huishoudelik gebruik. Bij industrieel gebruik zijn de voor het bedrijf geldende normen van toepassing. Het apparaat is volgens de van toepassing zijnde wettelijke veiligheidsvoorschriften op dichtheid getest. Wanneer dit apparaat is aangeschaît ter vervanging van een oud koel- of vriesapparaat, ziet u er dan op toe, dat alle eventueel aanwezige knip- of grendelsloten op het oude apparaat worden verwijderd voordat het wordt weggenomen. Op deze manier voorkomt u dat spelende kinderen zichzelf kunnen insluiten. Laat uw oude apparaat door een gespecialiseerd bedrijf op milieuvriendelijke manier afvoeren (informeer bij uw gemeente). In het koelmiddel van het apparaat kunnen namelijk stoffen aanwezig zijn, die schadelijk zijn voor het milieu. Deze stoffen moeten met behulp van speciale apparatuur worden verwijderd. Waarschuwing: Zet de ijskast in een goede te ventileren plaats en zorg ervoor alle vreemde artikelen uit de kast te maken. Waarschuwing: Gebruiken geen andere mechanische ontwerp dan die aanbevolen bj de fabriek voor het versnellen van ontdooing Waarschuwing: De koelstof is ontvlambaar. Zorg ervoor de circulatiessysteem van koelstof niet te beschadigen. Waarschuwing: Gebruiken geen andere electrische apparaat dan die aanbevolen bij de fabriek in de ijskast. Waarschuwing: Der Steckdose soll nach der installation des Tiefkühischranks erreichbar bleiben. Waarschuwing: Beschädigtes AnschluRkabel nur mit dem Anschlukabel auswechseln, die vom Hersteller oder deren Nach-Verkauf Service Representative angeboten werden.

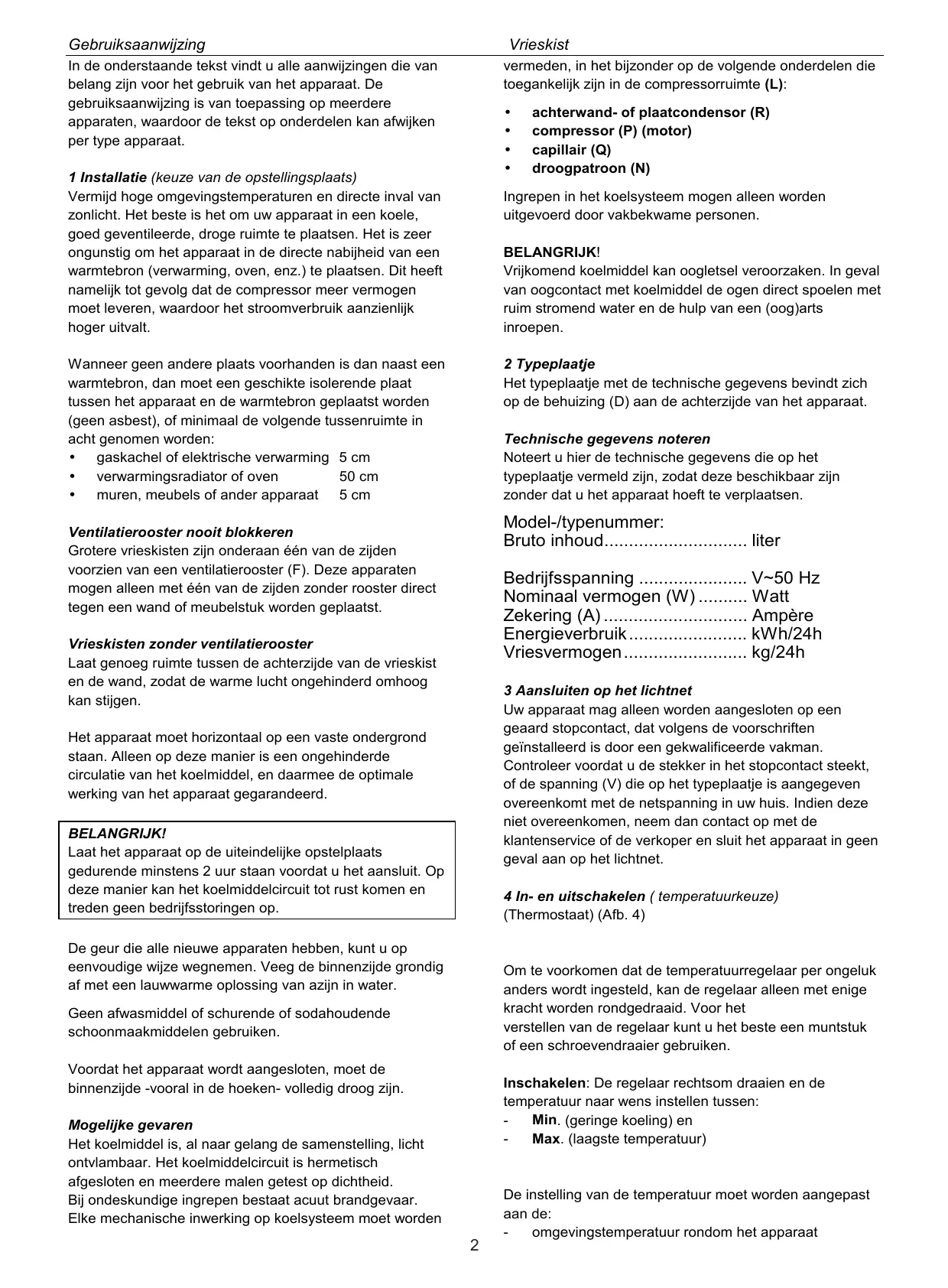

Gebruiksaanwijzing Vrieskist In de onderstaande tekst vindt u alle aanwijzingen die van belang zijn voor het gebruik van het apparaat. De gebruiksaanwijzing is van toepassing op meerdere apparaten, waardoor de tekst op onderdelen kan afwijken per type apparaat. 1 Installatie (keuze van de opstellingsplaats) Vermijd hoge omgevingstemperaturen en directe inval van zonlicht. Het beste is het om uw apparaat in een koele, goed geventileerde, droge ruimte te plaatsen. Het is zeer ongunstig om het apparaat in de directe nabijheid van een warmtebron (verwarming, oven, enz.) te plaatsen. Dit heeft namelijk tot gevolg dat de compressor meer vermogen moet leveren, waardoor het stroomverbruik aanzienlijk hoger uitvalt. Wanneer geen andere plaats voorhanden is dan naast een warmtebron, dan moet een geschikte isolerende plaat tussen het apparaat en de warmtebron geplaatst worden (geen asbest), of minimaal de volgende tussenruimte in acht genomen worden: + gaskachel of elektrische verwarming 5 cm + verwarmingsradiator of oven 50 cm + muren, meubels of ander apparaat 5cm Ventilatierooster nooît blokkeren Grotere vrieskisten zijn onderaan één van de zijden voorzien van een ventilatierooster (F). Deze apparaten mogen alleen met één van de zijden zonder rooster direct tegen een wand of meubelstuk worden geplaatst. Vrieskisten zonder ventilatierooster Laat genoeg ruimte tussen de achterzijde van de vrieskist en de wand, zodat de warme lucht ongehinderd omhoog kan stijgen. Het apparaat moet horizontaal op een vaste ondergrond staan. Alleen op deze manier is een ongehinderde circulatie van het koelmiddel, en daarmee de optimale werking van het apparaat gegarandeerd. BELANGRIJKI Laat het apparaat op de uiteindelijke opstelplaats gedurende minstens 2 uur staan voordat u het aansluit. Op deze manier kan het koelmiddelcircuit tot rust komen en treden geen bedrijfsstoringen op. De geur die alle nieuwe apparaten hebben, kunt u op eenvoudige wijze wegnemen. Veeg de binnenzijde grondig af met een lauwwarme oplossing van azijn in water. Geen afwasmiddel of schurende of sodahoudende schoonmaakmiddelen gebruiken. Voordat het apparaat wordt aangesloten, moet de binnenzijde -vooral in de hoeken- volledig droog zijn. Mogelijke gevaren Het koelmiddel is, al naar gelang de samenstelling, licht ontvlambaar. Het koelmiddelcircuit is hermetisch afgesloten en meerdere malen getest op dichtheid. Bij ondeskundige ingrepen bestaat acuut brandgevaar. Elke mechanische inwerking op koelsysteem moet worden vermeden, in het bijzonder op de volgende onderdelen die toegankelijk zijn in de compressorruimte (L): + achterwand- of plaatcondensor (R) + compressor (P) (motor) + capillair (Q) + droogpatroon (N) Ingrepen in het koelsysteem mogen alleen worden uitgevoerd door vakbekwame personen. BELANGRIJK! Vrijkomend koelmiddel kan oogletsel veroorzaken. In geval van oogcontact met koelmiddel de ogen direct spoelen met ruim stromend water en de hulp van een (oogjarts inroepen. 2 Typeplaatje Het typeplaatje met de technische gegevens bevindt zich op de behuizing (D) aan de achterzijde van het apparaat. Technische gegevens noteren Noteert u hier de technische gegevens die op het typeplaatje vermeld zijn, zodat deze beschikbaar zijn zonder dat u het apparaat hoeft te verplaatsen. Model-/typenummer: Bruto inhoud.….. Bedrijfsspanning Nominaal vermogen (W) Zekering (A). Energieverbruik Vriesvermogen… Ampère KWh/24h Kg/24h 3 Aansluiten op het lichtnet Uw apparaat mag alleen worden aangesloten op een geaard stopcontact, dat volgens de voorschriften geïnstalleerd is door een gekwalificeerde vakman. Controleer voordat u de stekker in het stopcontact steekt, of de spanning (V) die op het typeplaatje is aangegeven overeenkomt met de netspanning in uw huis. Indien deze niet overeenkomen, neem dan contact op met de klantenservice of de verkoper en sluit het apparaat in geen geval aan op het lichtnet. 4 In- en uitschakelen ( temperatuurkeuze) (Thermostaat) (Afb. 4) Om te voorkomen dat de temperatuurregelaar per ongeluk anders wordt ingesteld, kan de regelaar alleen met enige kracht worden rondgedraaid. Voor het verstellen van de regelaar kunt u het beste een muntstuk of een schroevendraaier gebruiken. Inschakelen: De regelaar rechtsom draaien en de temperatuur naar wens instellen tussen: - Min. (geringe koeling) en - Max. (laagste temperatuur) De instelling van de temperatuur moet worden aangepast aan de: -_ omgevingstemperatuur rondom het apparaat

Gebruiksaanwijzing Vrieskist - _ hoeveelheid opgeslagen levensmiddelen 3. Documenten en eventuele onderdelen uit het apparaat - _ regelmaat waarmee het apparaat wordt geopend nemen. Wij raden aan de temperatuur in het midden van het bereik in te stellen. Door nauwkeurige waarneming kunt u binnen korte tijd de voor u gunstigste instelling bepalen. 5 Controlelampen (Afb. 4) Voorzover de volgende controlelampen op uw apparaat aanwezig zijn, heeft het branden van deze controlelampen de volgende betekenis: - groen = CONTROL (in bedrijf) Het apparaat is angesloten op het lichtnet en in bedrijf. De groene controlelamp moet altijd branden wanneer het apparaat is aangesloten op het lichtnet en is ingeschakeld. Het is zeer belangrijk om hierop te letten, omdat de gele en rode controlelampen niet werken wanneer er een stroomstoring is en deze controlelampen u dan niet kunnen waarschuwen. - _ rood = ALARM -__ Te hoge binnentemperatuur. Het branden van de rode controlelamp kan meerdere oorzaken hebben, namelijk: + ___het apparaat is voor de eerste maal ingeschakeld + ___het apparaat is na ontdooien weer ingeschakeld + __zojuist zijn in te vriezen producten in het apparaat geplaatst In deze gevallen is het branden van de rode controlelamp normaal. De controlelamp gaat automatisch uit wanneer de binnentemperatuur ongeveer -15 °C heeft bereikt. Schakel de SUPERVRIES-SCHAKELAAR (Afb. 4) in, indien aanwezig. (Na maximaal 24 uur of wanneer de rode controlelamp uit is, de supervries-schakelaar weer uitschakelen.) Het apparaat zo mogelijk pas weer openen wanneer de rode controlelamp uit is. Wanneer de rode controlelamp na 12 tot 24 uur nog steeds brandt, dan moet u rekening houden met een storing. Zie het hoofdstuk "Wat als." achterin deze handleiding. - geel = SUPERVRIES SCHAKELAAR De supervries-schakelaar is ingeschakeld en thermostaat is buiten werking gesteld. De compressor koelt continu, totdat de SUPERVRIES- SCHAKELAAR weer wordt uitgeschakeld. 6 Hoorbaar alarm Indien het apparaat met een hoorbaar alarm is uitgerust, dan is tegelijk met het branden van de rode controlelamp een alarmsignaal hoorbaar. Dit alarmsignaal stopt automatisch, wanneer de supervries-schakelaar wordt ingeschakeld. 7 In bedrijf nemen van het apparaat

1. Apparaat volledig uitpakken.

2. Eventueel aanwezige stukken styropor-schuim

verwijderen uit de compressorruimte.

4. Binnenzijde reinigen met een lauwwarme oplossing

van azijn in water en met een doek volledig droog vegen.

5. Apparaat sluiten.

Stekker in stopcontact steken.

7. Apparaat inschakelen door de temperatuurregelaar

(Afb. 4) rechtsom te draaien. De regelaar in eerste instantie volledig rechtsom draaien, op de stand max. (De groene en de rode controlelamp gaan nu branden.)

8. Indien aanwezig, de supervries-schakelaar

inschakelen. (De gele controlelamp brandt nu ook.)

9. Het apparaat gedurende 4 uur of totdat de rode

controlelamp uit is niet meer openen, zodat de binnenruimte voldoende kan afkoelen.

10. Diepvriesproducten (ingevroren gekocht) kunnen nu in

het apparaat worden gelegd. (Neem hierbij de aanwijzingen onder het kopje "Maximale vulhoogte" in acht.)

11. Schakel de SUPERVRIES-SCHAKELAAR na

maximaal 24 uur weer uit.

12. Indien u verse, niet ingevroren producten wilt

invriezen, voer dan de instructies uit die zijn beschreven onder het kopje "Invriezen/bewaren van verse levensmiddelen”. Belangrijk! Geen flessen met vloeistof opslaan. De vloeistof zet tijdens het invriezen uit en de flessen kunnen openbarsten. Sla nooit explosiegevaarlike producten (gasaanstekers, branders, benzine, ether e.d.) op in het apparaat. Bij het opslaan van voorgevroren diepvriesproducten moet u de voorschriften van de fabrikant van het product die op de verpakking zijn aangegeven in acht nemen. Diepgevroren ijs en ijslolly's moeten voorafgaand aan consumptie enkele minuten buiten de vrieskist liggen om verwonding van lippen en tong (lostrekken van de huid) te voorkomen. Om dezelfde reden moet ook het met vochtige handen aanraken van de met ijs bedekte binnenwand worden vermeden. Gedeeltelijk of geheel ontdooide producten bij voorkeur direct consumeren. In de regel kunnen deze producten niet opnieuw worden ingevroren. 8 Invriezen/opslaan van verse levensmiddelen Bijna alle verse producten kunnen in uw apparaat worden ingevroren en opgeslagen. Voor de meest gangbare producten hebben we een overzicht gemaakt van de houdbaarheidstermijn en de meest geschikte verpakking. (Zie de "Bewaartabel" achterin deze handleiding.) Het wordt aangeraden om op de verpakking van de in te vriezen producten aan te geven wat de inhoud is, omdat zelfs bij doorzichtige verpakkingen in diepgevroren toestand niet altijd duidelijk is wat de inhoud is. Wij raden aan om de in de handel verkrijgbare etiketten voor diepvriesproducten te gebruiken. Verpak de verse producten in hoeveelheden die zijn afgestemd op het verbruik van uw huishouden, zodat u niet

Gebruiksaanwijzing Vrieskist onnodig grote hoeveelheden hoeft te ontdooien, die niet binnen één dag geconsumeerd kunnen worden. Vermeld op de verpakking minimaal de volgende zaken: + product (bijv. runderlappen) + gewicht + hoeveelheid (aanfal stuks) + __invriesdatum + consumptiedatum (zie ‘Bewaartabel”) Volg nu de onderstaande stappen: a) Verse levensmiddelen kunt u het beste in het voorvriesvak (1) (niet bij alle modellen aanwezig) of op de bodem van de vrieskist leggen, deze plekken zijn het koudst. Vermijd hierbij, dat verse levensmiddelen met diepgevroren producten in contact komen. Diepgevroren producten kunnen op die manier gedeeltelijk ontdooien, waardoor de houdbaarheid verkleind wordt. b) Plaats binnen een periode van 24 uur niet meer verse producten in het apparaat dan de opgegeven invriescapaciteit. Zie de waarde op het typeplaatje (xx kg/24h). c) Indien aanwezig, de SUPERVRIES-SCHAKELAAR (Afb. 4) inschakelen. (Dit is niet noodzakelijk wanneer reeds ingevroren producten in het apparaat worden geplaatst.) d) Na 24 uur de nu diepgevroren levensmiddelen van de bodem of het voorvriesvak overbrengen in de mand (K), zodat het voorvriesvak of de bodem weer vrijkomen voor het invriezen van nieuwe, verse levensmiddelen. e) Schakel de supervries-schakelaar uit. De gele controlelamp brandt nu niet meer. f) Stel de temperatuurregelaar in op een stand die past bij de hoeveelheid producten in het apparaat g) (zie "Maximale vulhoogte"). h) Houd de temperatuur in het apparaat (E) in de gaten met behulp van een thermometer die geschikt is voor temperaturen tot -26 °C.

i) De temperatuur in het apparaat moet altijd lager

zijn dan -18 °C. 9 Bijvullen met verse levensmiddelen (niet ingevroren) Wanneer verse levensmiddelen in het apparaat zijn geplaatst, dan moet u minimaal 24 uur wachten voordat een nieuwe hoeveelheid verse producten kan worden ingevroren. Hierbij is de hoeveelheid afhankelijk van het vriesvermogen van het apparaat (xx kg/24h). (De maximale vulhoogte niet overschrijden.) 10 Maximale vulhoogte Om een goede opslag van de diepgevroren producten te kunnen garanderen, mag de diepvrieskist (E) nooit tot aan de rand worden gevuld. Er moet tussen het deksel en de producten altijd een luchtlaag aanwezig zijn. Stel de temperatuur in (Afb. 4) al naar gelang de hoeveelheid producten in het apparaat. Bij normale omgevingstemperatuur (+18 tot +22 °C) raden wij de volgende instellingen van de temperatuur aan, voor een minimaal stroomverbruik. vullingsgraad merkstreep instelling vol bovenste richting 12 uur halfvol middelste richting 10 uur kwart of onderste richting 8 uur minder 11 Houdbaarheidstermijn De houdbaarheidstermijn voor reeds ingevroren diepvriesproducten is sterk afhankelijk van het soort product en de verpakking. Houd altijd de aanwijzingen van de fabrikant in acht, zoals die zijn vermeld op het product. Houd voor verse levensmiddelen die u zelf invriest de termijnen in acht die in de bewaartabel achterin deze handleiding zijn aangegeven. Gedeeltelijk ontdooide producten moet u snel consumeren, maximaal 24 uur na ontdooien. 12 Veiligheidsmaatregelen en aanwijzingen + ___ledere keer dat het apparaat wordt gereinigd of ontdooid, moet de stekker uit het stopcontact worden genomen. + Het deksel van het apparaat na sluiten niet onmiddellijk met mogelijk grote kracht proberen te openen. Het mogelijk aan de afdichting (B) ontstane vacuüm verdwijnt in ongeveer 1-2 minuten, waarna het deksel weer normaal geopend kan worden. + Warme producten in afgesloten verpakkingen vôér het afsluiten en invriezen laten afkoelen tot kamertemperatuur zodat condensatie in de verpakking en ijsvorming in het apparaat worden voorkomen. + Het deksel van het apparaat zo kort mogelijk openen om onnodig energieverbruik en ijsvorming in het apparaat te voorkomen. + Bij onverwachts en langdurig branden van de rode controlelamp het apparaat in geen geval openen en direct de juiste maatregelen treffen. Zie "Wat als..." achterin deze handleiding. + Gebruik nooit een schroevendraaier of andere metalen gereedschappen voor het verwijderen van de ijslaag. De binnenwand is zeer kwetsbaar en niet bestand tegen scherpe voorwerpen. Gebruik alleen gereedschappen van kunststof of hout zonder scherpe kanten. 13 Reiniging en verzorging Voor een optimaal uiterlijk van uw apparaat kunt u af en toe meubelpolitoer of een andere lakverzorgend product gebruiken. (Nooit toepassen aan de binnenzijde). De afdichting (B) moet af en toe met warm water zonder gebruik van schoonmaakmiddelen worden gereinigd. Wanneer uw apparaat is uitgerust met een condensor aan de achterzijde (R), verwijder hier dan af en toe de pluizen en het stof. Pluizen en stof verhinderen namelijk de afvoer van warmte uit de binnenruimte van het apparaat en Zorgen voor een aanzienlijk hoger energieverbruik. Het

Gebruiksaanwifzing Vrieskist beste kunt u voor het schoonmaken van de condensor aan de achterzijde een zachte borstel of een stoffer gebruiken. Wanneer u het apparaat voor langere tijd uitschakelt {biv. i.v.m. vakantie}, laat dan het deksel geopend om geurvorming te voorkomen. Bij apparaten die zijn uitgevoerd met een slot, dit bij geopend deksel afsluiten en de sieutel buiten bereik van kinderen opbergen om ongevailen met spelende kinderen te voorkomen. Ws- en rijplagen die zich aan de binnenwand ophouwen werken vanaf een bepaalde dikte als isolerende laag, waardoor de koude-overdracht wordt verminderd. Deze lagen moeten van tijd tot tijd worden verwijderd. Gebruik voor het verwijderen van de ijslaag aan de binnenkant een plat voorwerp zonder scherpe randen, van kunststof of hout. Leg daarbij een doek over de ingevroren producten zodat u het ijs kunt opvangen en eenvoudig kunt verwijderen. Ontdoolen Bïj normaal gebruik (3-4 maal openen per dag) moet het apparaat één- tot tweemnaal per jaar ontdooid worden. In andere gevallen moët dit vaker gebeuren. Mogaellfke gevaren Gebruik nooit elektrische apparaten, zoals haardrogers, vertstrippers of hulpmiddelen met open vuur {bijv. kaarsen) om het apparaat te ontdooien. De kunststof binnenwand zou kunnen smelten en het vrijkomende gas kan ontvlammen door vonken of open vuur. Voer de volgende stappen uit:

1. Zet een geschikte, niet-metalen bak kKlaar, zoals een

kunststof krat of een wasmand.

2. Neem de stekker uit het stopcontact.

3. Droog uw handen goed af om beschadiging van de

huïd door contact met het ijs te voorkomen. Het is beter om handschoenen te dragen. 4, Neem alle ingevroren producten uit het apparaat en leg ze in kranten gewikkeld in de klaarstaande bak. Plaats de bak in een koele, droge ruimte.

5. Bedek de bak rondom met een dikke wollen deken.

6. Trek de scheidingswand {H) (niet bij alle modellen

aanwezig} uit de geleidingen in de vrieskist.

7. Plaats de eventueel aanwezige scheidingswand onder

de waterafvoer aan de onderkant van het apparaat {niet bij alle modellen aanwezig).

8. Neem de stop (indien aanwezig} uit de afvoer onderin

hierboven is beschreven los van de wanden en leg ze in de gootsteen,

10. U kunt het ontdooien eventueel versnellen door een

grote bak met warm (niet te heet) water op de bodem van het apparaat te plaatsen.

11. Neem bi apparaten zonder afvoer het water weg met

behulp van een spons.

12. Reiïnig de binnenzijde grondig. Gebruik hiervoor warm

water met een scheutje azin en neem de oppervlakken daarma met schoon water af.

13. Veeg de binnenzijde goed droog met een

absorberende doek en laat het apparaat 3-4 minuten luchten.

14. Piaats, indien aanwezig, de stop weer in de afvoer.

15. Giet de opvangbak, indien aanwezig, leeg en plaats

deze scheidingswand weer in de geleïdingen in het apparaat nadat u hem goed hebt afgedroogd.

16. Sluit het apparaat en steek de stekker in het

17. Stel de temperatuurregelaar {Afb. 1} in op de

maximale stand {groene en rode controlelamp branden) en schakel, indien aanwezig, de supervries- schakelaar (Afb. 4} in (de gele controlelamp brandt nu ook}.

18. Plaats nu de ingevroren producten weer in het

apparaat, waarbij u de oudste producten bovenaan legt. Om het onfdooien van de opgeslagen ingevroren producten te voorkomen, moet u de stappen f tm 17 bi voorkeur binnen twes uur uitvoeren.

19. Wanneer de rode controlelamp niet meer brandt, dan

stelt u de temperatuurregelaar weer in op de stand die past bij de hoeveelheid producten in het apparaat.

20. Schakel, indien aanwezig, de SUPERVRIES-

SCHAKELAAR na 8 tot 12, maar maximal na 24 uur weer Lit. De gele controlelamp brandt nu niet meer. 14 Binnenverlichting {niet op alle modellen} Bïj de modellen die zijn uitgerust met binnenverlichting is een schakelaar ingebouwd. Bij het openen van het apparaat schakelt de verlichting automatisch in en bij het sluiten schakelt deze weer uit. De gloeilamp is afgeschermd met een transparante kap. Gebruik alleen lampen met een vermogen van 15 W. Indien men nodig heeft, gloeilamp te wisselen, gelieve voor het eerst twee schroeven van de bevestigde lampekop met gereedschap te demonteren, de defecte gloeilamp tegen de richting van de wijzers van de klok te draaien en demonteren, daarbij de nieuwe gloeilamp van gelijke standaard in de richting van de wijzers van de klok vast te schroeven en nog de lampekop aan zin ligging met schroeven vast te maken. 15 Zelf storingen opiossen De uitstekende fabricagekwaliteit en de toepassing van de modernste koel- en vriestechniek zorgen in principe voor een foutloze werking van uw apparaat. Wanneer u vermoedt dat een storing optreedt, controleer dan eerst of u alle aanwijzingen en raadgevingen in deze gebruiksaanwijzing hebt opgevolgd, voordat u de klantenservice direct of via de verkoper inschakelt. Voor het inschakelen van de kiantenservice voor storingen die zin opgetreden door het niet opvolgen van de aanwizingen en raadgevingen worden namelijk kosten in rekening gebracht. Dit valt niet onder de fabrieks- of verkoopgarantie. Let op de volgende zaken: De compressor (M}, ook wel motor gencemd, mag niet continu draaien. De compressor wordt geregeld door de thermostaat, die u met behulp van de temperatuurregelaar {Afb. 4) instelt. De compressor wordt automatisch ingeschakeld wanneer de temperatuur in de vrieskist boven de ingestelde temperatuur komt. De compressor wordt weer uitgeschakeld zodra de temperatuur het ingestelde niveau heeft bereikt.

Gebruiksaanwijzing Vrieskist Elk compressor-koelsysteem produceert geluid wanneer de compressor is ingeschakeld. Dit geluid wordt deels veroorzaakt door de motor in de compressor en deels door het stromen van het koelmiddel door het circuit. Dit geluid is dus normaal en wijst niet op een storing. In onverwarmde ruimten kan het bij koud weer voorkomen, dat aan de buitenkant van het apparaat condensvorming optreedt. Dit verschijnsel wijst niet op een storing en verdwijnt weer wanneer de omgevingstemperatuur stijgt. 16 Contact opnemen met de klantenservice Neem pas contact op met de klantenservice wanneer u zelf geen oorzaak voor een storing kunt vinden of wanneer u een storing niet kunt oplossen. Lees daarom eerst de adviezen onder het kopje "Wat als..." Klantenservice Op het bijbehorende garantiebewijs of op de aparte klantenservicekaart is vermeld welke firma de klantenservice voor uw apparaat verzorgt. Wanneer meerdere bedrijven vermeld staan, kiest u dan het bedrijf dat het dichtst bij u is gevestigd. Wanneer bij uw apparaat geen klantenservice vermeld is, neemt u dan in voorkomende gevallen contact op met uw verkoper. Om u sneller van dienst te kunnen zijn, verzoeken wij u om de volgende gegevens bij de hand te hebben wanneer u belt: + merk van het apparaat + model/type + aard van de storing + aanschafdatum + waaris het apparaat gekocht? 17 Wat als. a) Buiten werking (apparaat werkt niet) Let op! Dankzij de isolatie in de wanden van het apparaat kunnen de ingevroren producten zonder stroomvoorziening 10 tot 12 uur ingevroren blijven nadat een storing is opgetreden. Bij extra geïsoleerde apparaten blijven de producten zelfs nog langer ingevroren. Vraag uw verkoper naar de houdbaarheidstermijn bij storingen voor uw apparaat. Bij een storing die langer duurt, beginnen de ingevroren producten langzaam te ontdooien. Onderneem daarom op tijd de juiste stappen om de storing op te heffen. Breng zonodig de producten over in een andere vrieskist (bijvoorbeeld bij de buren). b) Apparaat koelt niet voldoende Invriezen duurt te lang Compressor draait te vaak Mogelijke oorzaken/oplossingen: + Hebtu het apparaat na plaatsing minimaal 2 uur tot rust laten komen voordat u het heeft ingeschakeld? (Tot rust laten komen van het koelcircuit, zie "In bedrijf nemen van het apparaat".) Zo nee, houd dan het deksel gesloten en neem dan de stekker uit het stopcontact. Til het apparaat aan één kant gedurende korte tijd iets omhoog en zet het weer neer. Steek na 2 uur de stekker weer in het stopcontact. Open het apparaat niet gedurende deze tijd en gedurende 12 uur daarna, of totdat de rode controlelamp uit is. + Is de stekker van het apparaat in orde en zit de stekker goed in het stopcontact? + Staat er spanning op het stopcontact? (Eventueel controleren door het aansluiten van een klein elektrisch apparaat, zoals een mixer.) + Het deksel van het apparaat sluit niet goed. +__ De afdichting wordt niet goed aangedrukt. Test: leg een vel papier tussen de afdichting en de rand van het apparaat en sluit het deksel. Het papier moet overal met moeite tussen deksel en rand worden uitgetrokken aan elke zijde. Neem contact op met de klantenservice wanneer het papier op één of meerdere plaatsen zonder moeite tussen deksel en rand kan worden uitgetrokken. + Sterke ijsvorming op de binnenwanden. + (Zie "Reiniging en verzorging".) + Eris sprake van directe inval van zonlicht of het apparaat staat vlakbij een warmtebron (oven, verwarming, enz.). Zorg voor afscherming van het apparaat tegen het invallen van direct zonlicht. Controleer de afstand tot de warmtebron. Schuif een isolerende plaat tussen het apparaat en de warmtebron. + De hoeveelheid verse in te vriezen producten + ___is groter dan de invriescapaciteit (typeplaatje: + xx kg/24h), of de producten zijn te warm + (zie: "{nvriezen / opslaan van levensmiddelen"). De producent werkt steeds aan de verdere ontwikkeling van zijn producten. Hebt u er daarom a.u.b. begrip voor, dat veranderingen in vorm, uitrusting en techniek voorbehouden blijven. Het symbool sms op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

Gebruiksaanwijzing Vrieskist Netherlands Bewaartabel

Gebruiksaanwizing Vrieskist Netherands Onderdelen De onderdelen zin al naar gelang het model aanwezig. Deksel Dekselafdichting Binnenverlichting Behuizing Opslagvak Ventilatierooster Bedieningspaneel Scheidingswand Voorvriesvak Hangmand Compressorruimte Compressor (motor) Droogpatroon Ventilator Condensator Capillair Condensor aan de achterzijde Merkstrepen Buitenwandcondensor

1WDDTOZZE TX -IONMOOWX»

tk] [De verschillende bedieningspanelen | FIG.4 | Noteer met welk bedieningspaneel uw apparaat is uitgerust. [1: Uitvoering met aparte schakelaar voor supervries-stand [_ FIG. 4a A temperatuurregelaar (thermostaat) B ALARM rode lamp © CONTROL (in bedrijf) groene lamp in. T7 Max D supervries-indicator gele lamp E supervries-schakelaar apart EE) D KI [2: Uitvoering met gecombineerde schakelaar/lamp voor supervries-stand [_ FIG. 4b A temperatuurregelaar (thermostaat) Mad B supervries-schakelaar gele lamp in © ALARM rode lamp D CONTROL groenelamp Wanneer de controlelampen op uw apparaat anders zijn geplaatst, dan geldt altij groen = bedrijf, rood = alarm, geel = supervries-stand
