MANUALE UTENTE BD 103GC HAIER

BD-166G/GB Gongélateur coffre BD-198G/GB BD-205G/GB toni ' Ares CD Istruzioni per l'uso BD-208GAA Congelatore orizzontale

C1 DICHIARAZIONE DI CONFORMITÀ

Con la presente, il produttore del(deï) prodottoi) qui descritto(i) a cui si riferisce la presente dichiarazione dichiara dietro propria responsabilità che questo() prodotto(i) soddisfa(no) i requisiti di sicurezza, salute personale e protezione di base pertinenti alle direttive CE esistenti in materia e che i relativi verbali di prova, in particolare la dichiarazione di conformitä CE emessa regolarmente dal produttore o dal relativo delegato per la presa in visione da parte delle autoritä competenti, Sono presenti e possono essere richiesti al rivenditore dell'apparecchio. Il produtiore dichiara inoltre che i componenti dell'apparecchio descritto nelle presenti istruzioni per l'uso, che possono venire a contatto con alimenti freschi, non contengono alcuna sostanza tossica.

• indice Pagina Scelta del luogo d'installazione Targhetta matricola Collegamento elettrico ………. Selezione della temperatura Spie luminose Allarme acustico Es Messa in funzione dell'apparecchio Congelamento / Conservazione di alimenti freschi… Altezza massima di caricamento … 10 Durata di conservazione 11 Misure di sicurezza e indicazioni 12 Pulizia e manutenzione 13 Sbrinamento p. 14
• Illuminazione interna. 15 Verifica dei guasti 16 Servizio di assistenza clienti 17 Garanzia Ricerca guasti/Cause/Rimedi Tabella di conservazione . Componenti. © @ NO EG à © R D Ho E OU GE À AR + © 6 0 NN NN Vi consigliamo di leggere attentamente le presenti istruzioni per l'uso. In questo modo, potrete acquistare familiarità con il Vostro nuovo apparecchio in maniera più veloce e ottimale. Evidenziate i punti importanti per Voi. Conserväte il presente documento in modo che possa essere consulitato in qualsiasi momento e da poterlo cedere ad eventuali possessori futuri dell'apparecchio. Ci complimentiamo per la Vostra scelta. L'apparecchio che avete acquistato Vi servirà per molti anni se ne farete un uso corretto e lo sottoporrete a regolari interventi di manutenzione Le singole figure sono riportate nelle ultime pagine delle presenti istruzioni per l'uso Le indicazioni relative alle prestazioni riportate sulla targhetta matricola si riferiscono ad una temperatura ambiente compresa tra +16° e +32°C. importante! Il presente apparecchio à destinato ad uso domestico. Nel caso in cui lapparecchio venga adibito ad impiego professionale o commerciale, occorre attenersi alle disposizioni valide per l’azienda interessata. L'ermeticità dell'apparecchio è stata testata ai sensi delle disposizioni antinfortunistiche di legge in materia Se il Vostro nuovo apparecchio viene utilizzato in sostituzione di un frigorifero o congelatore della vecchia generazione, assicurateVi che le serrature a molla o a chiavistello eventuaimente presenti sul vecchio apparecchio vengano assolutamente distrutte prima di metterlo da parte. in questo modo, si eviterà che i bambini, giocando, possano chiudersi al suo interno. Fate smaltire il Vostro vecchio apparecchio da parte di un’azienda specializzata del settore (informatevi presso il centro competente nella vostra città), in quanto il gas refrigerante puô contenere componenti inquinanti che devono essere aspirati per mezzo di un'attrezzatura speciale. Avvertimento: Sempre mettere il freezer in un posto ben ventilato e rimuovere lancio pubbiicitario di articoto forestiero dal freezer. Avvertimento:Non usare il dispositivo meccanico non consigliato dal fabbricante per accelerare la procedura di sbrinamento Avvertimento: Il refrigerante à infiammabile e farsi sicura il sistema di circolazione del refrigerante à sempre ad una buona condizione. Avvertimento: Non usare l'apparecchio elettrico all'interno di compartimento di magazzinaggio del cibo eccetto a quello raccomandato dal fabbricante, Avvertimento: Dopo installazione del Freezer e la spina dovrà esser facilmente accessibile. Avvertimento: Nel caso di danneggiamento di cavo elettrico dovrà esser sostituitolo con i materiali forniti dal fabbr- icante o di cui l'agenzia autorizzata di servizio dopo la vendita. p. 18

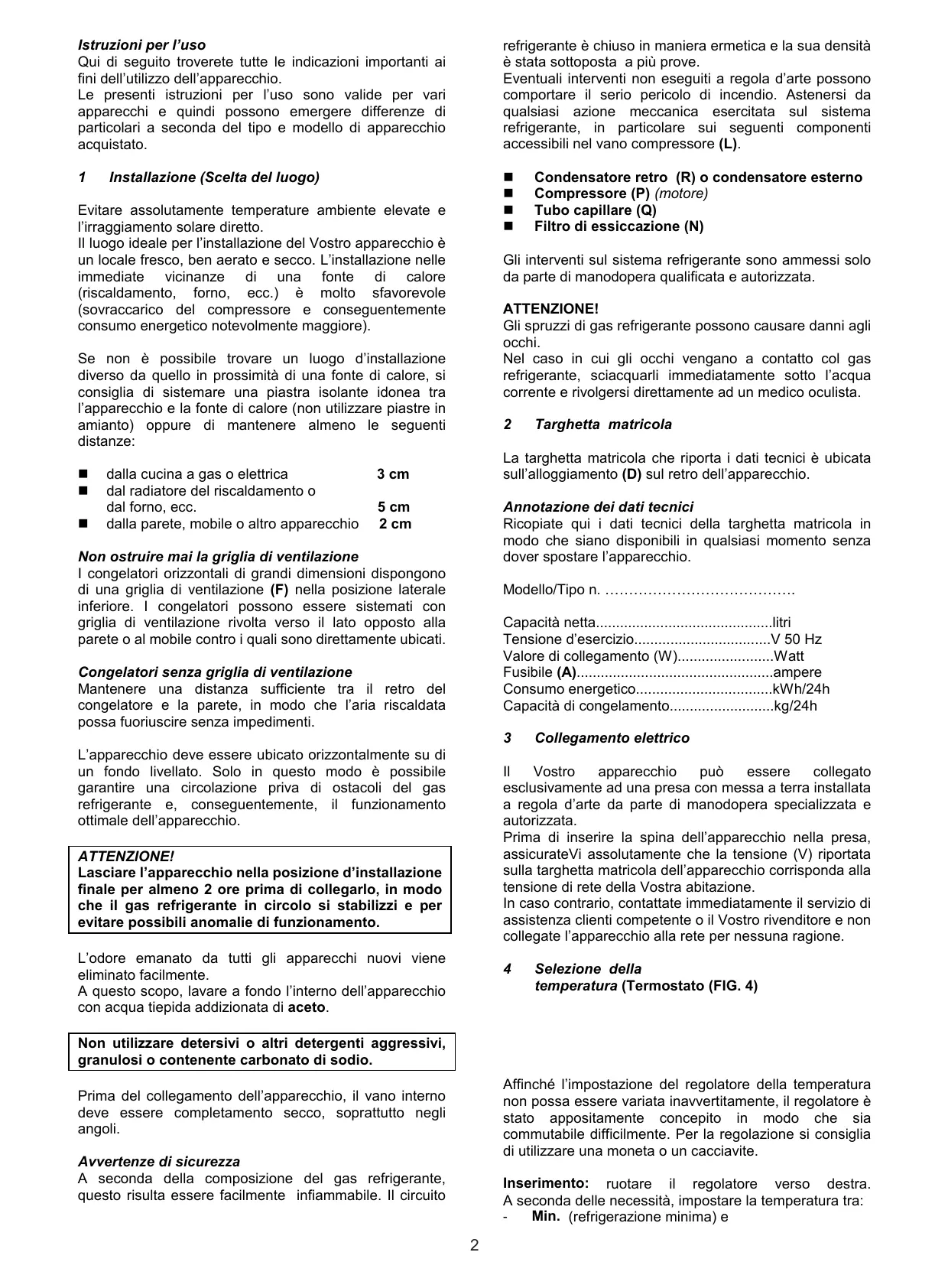

Istruzioni per l’uso Qui di seguito troverete tutte le indicazioni importanti ai fini dell'utilizzo dell'apparecchio. Le presenti istruzioni per l'uso sono valide per vari apparecchi e quindi possono emergere differenze di particolari a seconda del tipo e modello di apparecchio acquistato. 1 Installazione (Scelta del luogo) Evitare assolutamente temperature ambiente elevate e l'irraggiamento solare diretto. Il luogo ideale per l'installazione del Vostro apparecchio à un locale fresco, ben aerato e secco. L'installazione nelle immediate vicinanze di una fonte di calore (riscaldamento, forno, ecc.) è molto sfavorevole (sovraccarico del compressore e conseguentemente consumo energetico notevolmente maggjiore). Se non è possibile trovare un luogo d'installazione diverso da quello in prossimità di una fonte di calore, si consiglia di sistemare una piastra isolante idonea tra l'apparecchio e la fonte di calore (non utilizzare piastre in amianto) oppure di mantenere almeno le seguenti distanze: m dalla cucina a gas o elettrica 3cm m dalradiatore del riscaldamento o dal forno, ecc. 5cm m dalla parete, mobile o altro apparecchio 2cm Non ostruire mai la griglia di ventilazione 1 congelatori orizzontali di grandi dimensioni dispongono di una griglia di ventilazione (F) nella posizione laterale inferiore. | congelatori possono essere sistemati con griglia di ventilazione rivolta verso il lato opposto alla parete o al mobile contro i quali sono direttamente ubicati. Congelatori senza griglia di ventilazione Mantenere una distanza sufficiente tra il retro del congelatore e la parete, in modo che l'aria riscaldata possa fuoriuscire senza impedimenti. L'apparecchio deve essere ubicato orizzontalmente su di un fondo livellato. Solo in questo modo è possibile garantire una circolazione priva di ostacoli del gas refrigerante e, conseguentemente, il funzionamento ottimale dell'apparecchio. ATTENZIONE! Lasciare l’apparecchio nella posizione d’installazione finale per almeno 2 ore prima di collegarlo, in modo che il gas refrigerante in circolo si stabilizzi e per evitare possibili anomalie di funzionamento. L'odore emanato da tutti gli apparecchi nuovi viene eliminato facilmente. A questo scopo, lavare a fondo l'interno dell'apparecchio con acqua tiepida addizionata di aceto. Non utilizzare detersivi o altri detergenti aggressivi, granulosi o contenente carbonato di sodio. Prima del collegamento dell'apparecchio, il vano interno deve essere completamento secco, soprattutto negli angoli. Avvertenze di sicurezza A seconda della composizione del gas refrigerante, questo risulta essere facilmente infiammabile. Il circuito refrigerante è chiuso in maniera ermetica e la sua densità è stata sottoposta a più prove. Eventuali interventi non eseguiti a regola d'arte possono comportare il serio pericolo di incendio. Astenersi da qualsiasi azione meccanica esercitata sul sistema refrigerante, in particolare sui seguenti componenti accessibili nel vano compressore (L). Condensatore retro (R) o condensatore esterno Compressore (P) (motore) Tubo capillare (Q) Filtro di essiccazione (N) Gli interventi sul sistema refrigerante sono ammessi solo da parte di manodopera qualificata e autorizzata. ATTENZIONE! Gli spruzzi di gas refrigerante possono causare danni agli occhi. Nel caso in cui gli occhi vengano a contatto col gas refrigerante, sciacquarli immediatamente sotto l'acqua corrente e rivolgersi direttamente ad un medico oculista. 2 Targhetta matricola La targhetta matricola che riporta i dati tecnici à ubicata sull'alloggiamento (D) sul retro dell'apparecchio. Annotazione dei dati tecnici Ricopiate qui i dati tecnici della targhetta matricola in modo che siano disponibili in qualsiasi momento senza dover spostare l'apparecchio. Modello/Tipo n. … litri V 50 Hz Capacità netta… Tensione d'esercizio. Valore di collegamento (W Watt Fusibile (A). .-ampere Consumo energetico. .kWh/24h Capacità di congelamento. .kg/24h 3 Collegamento elettrico Il Vostro apparecchio pud essere collegato esclusivamente ad una presa con messa a terra installata a regola d’arte da parte di manodopera specializzata e autorizzata. Prima di inserire la spina dell'apparecchio nella presa, assicurateVi assolutamente che la tensione (V) riportata sulla targhetta matricola dell'apparecchio corrisponda alla tensione di rete della Vostra abitazione. In caso contrario, contattate immediatamente il servizio di assistenza clienti competente o il Vostro rivenditore e non collegate l'apparecchio alla rete per nessuna ragione. 4 Selezione della temperatura (Termostato (FIG. 4) Affinché l'impostazione del regolatore della temperatura non possa essere variata inavvertitamente, il regolatore à stato appositamente concepito in modo che sia commutabile difficilmente. Per la regolazione si consiglia di utilizzare una moneta o un cacciavite. Inserimento: ruotare il regolatore verso destra. A seconda delle necessità, impostare la temperatura tra: - Min. (refrigerazione minima) e

- Max. (temperatura più bassa). L'impostazione della temperatura deve essere commisurata: - alla temperatura dell'ambiente in cui è ubicato l'apparecchio; - alla quantità di alimenti contenuti nell'apparecchio; - alla frequenza di apertura dell'apparecchio. Si consiglia di impostare una temperatura media. In breve tempo, riuscirete a stabilire con cura l'impostazione migliore per il Vostro fabbisogno attraverso un'osservazione precisa. 5 Spie luminose (FIG. 4) Se il Vostro apparecchio dispone di spie luminose, queste avranno i seguenti significati a seconda dell’illuminazione: - __ spia verde = CONTROL (controllo) L'apparecchio è collegato all'alimentazione elettrica ed è in funzione. La spia verde deve essere sempre accesa se l'apparecchio è collegato all’alimentazione elettrica ed è inserito. La presenza di questa condizione è di particolare importanza in quanto in caso di cadute di tensione la spia rossa e la spia gialla perdono la loro funzione e non possono segnalarVi nulla. -__ rossa = ALARM (allarme) Temperatura interna troppo elevata L'illuminazione della spia rossa pud essere provocata da diverse condizioni, vale a dire: M prima messa in funzione dell'apparecchio; M rimessa in funzione dopo lo sbrinamento; M _inserimento di alimenti freschi. In tali casi, l'illuminazione della spia rossa è normale. La spia si spegne automaticamente quando la temperatura all'interno ha raggiunto ca. -15°C. Inserire (se presente) l'interruttore di SUPERCONGELAMENTO (FIG. 4). (Disinserirlo al massimo dopo 24 ore o quando la spia rossa si è spenta) In ogni caso, aprire l'apparecchio possibilmente solo quando la spia rossa si è spenta. Se tuttavia la spia rossa resta illuminata anche dopo 12- 24 ore, è possibile che sia presente un guasto vero e proprio. A questo scopo, fare riferimento al capitolo: “Ricerca guasti/Cause/Rimedi” all'interno delle presenti - _ gialla = l'interruttore di SUPER-CONGELAMENTO è inserito e la funzione del termostato è annullata. Il compressore esercita la sua funzione di raffreddamento fino a quando l'interruttore di SUPERCONGELAMENTO viene di nuovo disinserito. 6 Allarme acustico Nel caso in cui l'apparecchio ne sia dotato, insieme all'illuminazione della spia rossa viene emesso un segnale di allarme acustico. Questo si disinserisce automaticamente se si inserisce l'interruttore di SUPERCONGELAMENTO. 7 Messa in funzione dell’apparecchio

1. Rimuovere l'apparecchio dall'imballaggio..

2. Rimuovere le parti in polistiroo nel vano

compressore (se present).

3. Rimuovere dal vano interno dell'apparecchio tutta la

documentazione e gli accessori eventualmente presenti.

4. Pulire il vano interno con acqua tiepida addizionata

di aceto ed asciugarlo a fondo con uno straccio. Chiudere l'apparecchio. Inserire la spina nella presa. Mettere in funzione l'apparecchio ruotando verso destra il regolatore della temperatura (FIG. 4) (inizialmente, ruotare completamente il regolatore verso destra, nella posizione max.). (La spia verde e la spia rossa si illuminano)

8. Laddove presente, inserire l'interruttore di

SUPERCONGELAMENTO (anche la spia gialla si accende).

9. Non aprire l’apparecchio per ca. 4 ore o fino a

quando la spia rossa non si è spenta in modo che il vano interno possa creare il freddo necessario.

10. À questo punto è possibile inserire gli alimenti a

congelazione rapida (alimenti comprati già congelati). (A tale proposito si veda il capitolo “Altezza massima di caricamento”).

11. Al più tardi dopo 24 ore disinserire nuovamente

l'interruttore di SUPERCONGELAMENTO.

12. Se desiderate congelare alimenti freschi e quindi

non già congelati, procedere come indicato nel capitolo “Congelamento/Conservazione di alimenti freschi”. sen Attenzione! Non congelare bottiglie contenenti bevande. Il liquido si dilata durante la fase di congelamento e la bottiglia pud scoppiare. Non conservare mai recipienti contenenti sostanze esplosive (accenditori a gas, benzina, etere o similari) nel vano di congelamento dell'apparecchio. In caso di conservazione di prodotti di congelazione rapida occorre assolutamente seguire le istruzioni del produttore riportate sulla confezione dell'alimento. Gelati e ghiaccioli devono essere degustati allo stato congelato solo pochi minuti dopo la rimozione dall'apparecchio per evitare ferite alle labbra ed alla lingua (abrasioni epidermiche). Per la stessa ragione, evitare di toccare le pareti interne ghiacciate con le mani bagnate. Si consiglia di consumare immediatamente i prodotti scongelati o semi-scongelati. In linea generale, se ne sconsiglia il ri-congelamento. 8 Congelamento/Conservazione di alimenti freschi Quasi tutti i prodotti freschi possono essere congelati e conservati nel Vostro apparecchio. Abbiamo pertanto creato una tabella dei prodotti che vengono più frequentemente congelati dietro indicazione dei possibili periodi di conservazione e del materiale di avvolgimento da preferirsi (si veda “Tabella di conservazione” all'interno delle presenti istruzioni per l'uso). Prima di inserirli nell'apparecchio, identificare i prodotti freschi sulle relative confezioni, in quanto - in caso di

impiego di sacchetti di plastica trasparente - gli alimenti risultano difficilmente riconoscibili nello stato congelato. A questo proposito, si consiglia di utilizzare le etichette per prodotti congelati comunemente in commercio. Avvolgere i prodotti freschi in confezioni idonee suddividendoli nelle porzioni che siete soliti utilizzare per evitare di scongelare grossi quantitativi che non consumereste nemmeno in un'intera giornata. ldentificare le porzioni riportando almeno le seguenti informazioni: nome prodotto (ad es.: filetto di manzo), peso della porzion quantità (numero di pezzi); data di congelamento; data di consumo (si veda la ‘Tabella di conservazione"). Successivamente, procedere come segue: a) possibilmente, riporre gli alimenti freschi nel vano di pre-congelamento laterale (1) (non presente in tutti i modelli) o sul fondo del congelatore dove è presente la temperatura più bassa. A questo proposito, evitare contatti tra gli alimenti freschi e quelli già congelati durante l'inserimento, altrimenti i prodotti congelati potrebbero scongelarsi ed Il periodo di conservazione previsto non sarebbe più valido. b) Entro 24 ore inserire i prodotti in modo da raggiungere solo la quantità di alimenti freschi adeguata per la capacità di congelamento del Vostro apparecchio. Si vedano i dati riportati sulla targhetta di omologazione (XX kg/24h). c) Se presente, inserire l'interruttore di SUPERCONGELAMENTO (FIG. 4) {non obbligatoriamente necessario se vengono inseriti alimenti già congelati (ad es.: prodotti di congelazione rapidal]). d) Dopo 24 ore rimuovere i prodotti congelati dal fondo del congelatore o dal vano di pre-congelamento e sistemarli in un cestello (K) in modo che il vano di pre-congelamento o il fondo del congelatore possano essere liberati per il congelamento di eventuali altri alimenti freschi. e) Disinserire l'interruttore di SUPER- CONGELAMENTO (la spia gialla si spegne). f) Impostare il regolatore della temperatura in una posizione adeguata per il grado di riempimento dell'apparecchio (si veda ‘“Altezza massima di caricamento”). g) Possibilmente, tenere sotto controllo la temperatura nel vano di conservazione (E) mediante l'inserimento di un termometro che sia in grado di misurare temperature fino a -26°C. La temperatura di conservazione deve sempre equivalere ad almeno -18°C. Aggiunta di alimenti freschi (alimenti non congelati) Aggiungere alimenti freschi non congelati solo dopo essersi assicurati che la presenza totale di alimenti freschi nell'arco delle 24 ore, non superi mai la quantità idonea per la capacità di congelamento (XX kg/24h) del Vostro apparecchio. (Non superare l'altezza massima di caricamento). 9 Altezza massima di caricamento Per garantire una conservazione ottimale dei prodotti congelati, si consiglia di non riempire mai il vano di congelamento (E) fino al margine superiore. Tra il coperchio ed i prodotti congelati deve essere sempre presente un certo margine di distanza. Impostare sempre il regolatore della temperatura (FIG.4) a seconda della quantità di riempimento. In caso di temperatura ambiente normale (da +18°C a +22°C) consigliamo inoltre di effettuare le seguenti impostazioni del regolatore della temperatura al fine di consentire un risparmio energetico: Quantità di Contrassegno di Impostazione riempimento caricamento pieno superiore ore 12.00 semipieno intermedio ore 10.00 1/4 o meno inferiore ore 8.00 10 Durata di conservazione Il tempo di conservazione per i prodotti congelati pronti varia notevolmente a seconda del tipo e del confezionamento dell'alimento. A questo proposito, seguire le istruzioni fornite dal produttore riportate sulla confezione del prodotto. Per gli alimenti freschi da Voi congelati, seguire le indicazioni della tabella di conservazione all'interno delle presenti istruzioni per l’uso. | prodotti già scongelati devono essere consumati immediatamente. Consumare i prodotti scongelati nel giro di 24 ore. 11 Misure di sicurezza e indicazioni m Ad ogni intervento di pulizia o sbrinamento, staccare la spina dalla presa di rete. M Non aprire il coperchio del congelatore immediatamente dopo la chiusura e non aprirlo con troppa forza. Il vuoto possibilmente presente sulla guarnizione (B) scompare dopo 1-2 minuti in modo che il coperchio possa essere di nuovo aperto normalmente. M Lasciar raffreddare a temperatura ambiente dgli alimenti cucinati prima di richiudere il coperchio del recipiente e riporli nell'apparecchio per evitare la formazione di condensa e ghiaccio. m Lasciare sollevato il coperchio del congelatore per il più breve tempo possibile per non sprecare corrente e per evitare la formazione di ghiaccio superfluo nell'apparecchio. M In caso di illuminazione improvvisa o più lunga del normale della spia rossa, non aprire l'apparecchio per nessuna ragione e adottare le misure idonee (si veda il capitolo “Ricerca guasti/ Cause/ Rimedi”, all'interno delle presenti istruzioni per l'uso)). m Non utilizzare mai un cacciavite o altri utensili in metallo durante la rimozione dello strato di ghiaccio. Le pareti interne sono molto sensibili e non sopportano il contatto con forme appuntite. Utilizzare esclusivamente raschietti in materiale plastico o in legno. 12 Pulizia e manutenzione Per una cura delle parti esterne del Vostro apparecchio, utilizzare saltuariamente un lucidante per mobili o un altro detergente per oggetti laccati (da non utilizzarsi all'interno per nessuna ragione). Di tanto in tanto, pulire la guarnizione (B) con acqua calda senza utilizzare alcun detergente.

Se il Vostro apparecchio è dotato di condensatore sulla parete posteriore {R}, di tanto in tanto rimuovere da questo componente sporco e polvere, in quanto questi ultimi ostruiscono l'evacuazione del calore dal vano interno e aumentano sensibilmente il consumo energetico. Si consiglia di utilizzare una spazzola morbida © un piumino per le operazioni di pulizia da eseguirsi sul condensatore. In caso di messa fuori servizio dell'apparecchio per lunghi periodi di tempo (ad es. ferie}, lasciarlo aperto per evitare la formazione di caftivi odori al'interno. Per dgli apparecchi con serratura: regolare la serratura su “chiuso” con coperchio del congelatore sollevato e conservare la chiave al di fuori dalla portata dei bambini per evitare incidenti durante il gioco. Gli strati di ghiaccio e di brina che si formano sulle pareti interne, a partire da un determinato spessore funçgono da isolante e influiscono sulla trasmissione del freddo. Tali strati devono pertanto essere rimossi di tanto in tanto. Per la rimozione degli strati di ghiaccio formatisi sulle pareti interne, utilizzare un raschietto sprovvisto di forme appuntite in materiale plastico o in legno. A tale scopo, sistemare una tovaglia sui prodotti congelati per raccogliere il ghiaccio rimosso e per poterlo rimuovere facilmente. 13 Sbrinamento In caso di uso normale {3-4 aperture al giorno) occorre sbrinare il congelatore da una a due volte l'anno {in caso di numero di aperture gicrnaliere più frequenti, occorre sbrinarlo più spesso}. Avvertenze di sicurezza Non utilizzare mai apparecchi elettrici come asciugacapell, termoventilatori o mezzi ausiliari a flamma viva {ad es. candele) per lo sbrinamento dell'apparecchio. 1] vano interno del materiale plastico potrebbe fondersi ed il gas derivante potrebbe infiammarsi a causa di scintille © flamme vive. Procedere come segue:

1. preparare un recipiente idoneo non metallico

{contenitore di supporto in materiale plastico o cesto della biancheria).

2. Staccare assolutamente la spina della presa

3. Asciugarsi bene le mani per evitare ferite alle mani in

caso di contatto con il ghiaccio {si consiglia di indossare un paio di guanti}.

4. Rimuovere tutti i prodoîti congelati e disporii nel

recipiente separato avvolgendoli in carta di giornale. Successivamente, sistemare il recipiente in un vano fresco e secco.

5. Coprire completamente il contenitore con una

tovaglia di lana spessa.

6. Sfilare verso l'alto la divisoria {H} {non presente in

tutti i modelli} dalle guide nel congelatore.

7. Se presente, spingere la divisoria - da ufilizzarsi

come lastra di raccoglimento per l'acqua di sbrinamento - sotto il congelatore sul cui fondo si trova il foro di scolo dell'acqua di sbrinamento.

8. Rimuovere il tappo del foro (se presente} dal fondo

9. Rimuovere le parti di ghiaccio più spesse come

precedentemente descritto avendo cura di non danneggiare le pareti del congelatore; depositare il ghiaccio nel lavello della cucina.

10. In caso di necessità, accelerare il processo di

sbrinamento sistemando una grande pentola con ecqua calda (non bollente} sul fondo del congelatore.

11. Nel caso in cui il Vostro congelatore sia sprovvisto di

foro di scolo, rimuovere costantemente l'acqua di sbrinamento con una spugna.

12. Pulire a fondo il vano interno. À questo scopo,

utilizzare acqua calda addizionata di aceto e successivamente risciacquare con acqua pura.

13. Asciugare a fondo il congelatore con uno straccio

assorbente e lasciarlo aerare per circa 3-4 minuti.

14. Reinserire, laddove esistente, il tappo del foro di

15. Se presente, rimuovere la lastra di raccolta

del'acqua di sbrinamento e reinserirla come divisoria nelle guide del congelatore.

16. Chiudere il congelatore e reinserire la spina nella

17. Impostare il regolatore della temperatura {FIG. 1}

nella posizione max. {si accendono la spia verde e la spia rossa)} e, se presente, inserire l'interruttore di SUPERCONGELAMENTO {FIG. 4} {si accende anche la spia gialla}.

18. Inserire di nuovo i prodotfi congelati, sistemando gli

alimenti retrodatati per ultimi. Per evitare lo scongelamento degli alimenti congelati sarebbe auspicabile eseguire le operazioni descritte del punto 1. al punto 17. nel giro di due ore max.

19. Se la spia rossa à spenta, impostare di nuovo il

regolatore ad una temperatura di conservazione idonea per la quantità di alimenti inserita nel congelatore.

20. Se presente, disinserire l'interruttore di

SUPERCONGELAMENTO dopo 8-12 ore, tuttavia al più tardi dopo 24 ore {la spia gialla si spegne). 14 lilurninazione interna {non presente in tutti modelli) Negli apparecchi dotati di illuminazione interna è incorporato un interruttore. Durante l’apertura dell'apparecchio, l'illuminazione si commuta automaticamente e durante la chiusura essa si disconnette automaticamente. La lampadina ad incandescenza è protetta per mezzo di un coperchio trasparente. Utilizzare esclusivamente lampadine di ricambio di max. 15W. Per cambiare la lampadina d'iluminazione, prima smontare il paralume svitando le due viti di fissaggio e smontare la lampadina guasta girandola in sense contraorario, poi montare la nuova lampadina di stessa specie girandola in senso orario e rimontare il paralume avvitando le due viti di fissaggio. 45 Verifica del guast} Questo apparecchio à stato prodotto impiegando metodi di produzione moderni e controlli di qualità severi, che ne garantiscono una funzionalità ottimale. Pertanto, nel caso in cui sospettiate un qguasto, assicurarsi sempre di aver seguito tutte le istruzioni ed i suggerimenti contenuti nelle presenti istruzioni per l'uso prima di rivolgerVi direttamente al servizio di assistenza clienti o al Vostra rivenditore. Gli interventi del servizio di assistenza clienti per l'eliminazione di guasti dovuti alla mancata osservanza delle presenti istruzioni e suggerimenti sono a carico del cliente e non sono coperti dalla garanzia del Vostro rivenditore {si veda “Ricerca guasti/Cause/Rimedi”). Attenzione:

Il compressore (M) {motore del sistema refrigerante) non deve funzionare ininterrottamente. [| compressore viene comandato dal termostato che si utilizza per impostare la temperatura con il relativo regolatore (FIG. 4}: si inserisce automaticamente se la temperatura impostata nel vano di conservazione viene superata e si disinserisce automaticamente quando questa viene nuovamente raggiunta. Ogni sistema refrigerante à compressore produce una ceria rumorosifà quando il compressore & in funzione Tale rumorosità è causata da un lato dal funzionamento del motore e dal'altro dalla circolazione del gas refrigerante nelle tubazioni del sistema refrigerante. Tali rumori sono quindi normali e non sono indice di alcuna anomalia di funzionamento. Neï vani non riscaldati in caso di rigide condizioni climatiche, pud accadere che sulle pareti esterne dell'apparecchio venga a formarsi della condensa. Ciè non indica alcun guasto ed è una condizione che si ripristina da sola al ristabilirsi di condizioni climatiche più miti. Rivolgersi al servizio di assistenza clienti solo quando non si è in grado di trovare la causa di un possibile guasto anche dopo aver analizzato i possibili fatiori o se non disponete dei mezzi necessari per la rimozione del guasto. À questo proposito, si leggano assolutamente le istruzioni di “Ricerca guastiCause/Rimedi”. 16 Servizio di assistenza clienti Nella cartolina di garanzia allegata o nell'elenco dei punti di assistenza clienti allegato à riportato il nome della ditta competente per il servizio di assistenza clienti del Vostro apparecchio. Nel caso in cui siano indicati pit punt di assistenza, scegliete quello più vicino a Voi. Nel caso in cui al Vostro apparecchio non sia allegato alcun elenco dei punti di assistenza, rivolgeteVi al Vostro rivenditore in caso di bisogno. Per ottenere una pronta assistenza, si consiglia di tenere a portata di mano i dati importanti per l'identificazione del Vostro apparecchio al momento della chiamata: marca dell'apparecchio, modello / tipo; genere di guasto: data d'acquisto; nome rivenditore 17 Garanzia Osservare le condizioni di garanzia generali e il periodo di garanzia indicato sulla relativa scheda Nel caso in cui la documentazione del apparecchio non contenga alcuna scheda di garanzia, rivolgersi al proprio rivenditore. 18 Ricerca guastilCause/Rimedi a) Nessun funzionamento {l’apparecchio non funziona) Attenzionel In caso di guasti o di caduta di tensione, l'isolamento delle pareti dellapparecchio consente un tempo di conservazione di 10-12 ore dall'insorgere del’anomalia. Negli apparecchi dotati di isolamenti maggiori, il tempo di conservazione risulta prolungato. Richiedete al Vostro rivenditore il tempo di conservazione del Vostro apparecchio: “Tempo di conservazione in caso di guasto”. In caso di guasto duraturo, gli aliment congelati cominciano a scongelarsi nel congelatore. A questo scopo, occorre adottars tempestivamente le misure idonee per l'eliminazione del guasto ed eventualmente sistemare gli alimenti congelati in un altro congelatore (eventualmente dai vicini). b) L'apparecchio non fa abbastanza freddo Il processo di congelamento dura troppo 1 compressore entra in funzione troppo spesso Cause e rimedi possibi m Vi siete ricordati di lasciar l'apparecchio nel luogo d'installazione définitive per 2 ore prima di inserirlo {per la stabilizzazione del circuito del refrigerante)? Si veda: “Messa in funzione dell'apparecchio” In caso negativo: staccare la spina dalla presa con congelatore chiuso e sollevare il congelatore da un lato per breve tempo e riposarlo. Dopo 2 ore, reinserire la Spina nella presa. Durante questo tempo e fino a 12 ore dopo à fino a quando la spia rossa non si & spenta, non aprire più il congelatore m La spina dell'apparecchie & in buono stato ed è inseriia correttamente nella presa? = € presente tensione nella presa di alimentazione? (Eventuaimente, controlare mediante coliegamento di un aitro apparecchio come un mixer manuale) m ll coperchio del'apparecchio non si chiude saldamente La guarnizione non viene premuta con forza Prova: sistemare un foglio di carta da scrivere tra la guarnizione ed il congelatore e chiudere il coperchio. La carte deve essere estratta tirando de tutti i lati con fatice Se la carta viene rimossa da uno o più punti senza resistenza, informare il servizio di assistenze m Fort formazione di ghiaccio sulle pareti interne (si veda: “Pulizia e manutenzione"} m L'apparecchio à stato esposto alla luce solare diretta o à sistemato troppo vicino ad una fonte di calore (forno, resistenza, ecc.). Proteggere Fapparecchio dai raggi solari diretti / Controllare la isolante tra l'apparecchio e la fonte di calore (si veda *Scelta del uogo d'installazione”) m Quentità di alimenti freschi inseriti non idonea per la capacità di congelamento del Vostre apparecchio {targhetta di matricola: XX kg/24h) o inserimento di cibi ancora troppo caldi (si veda: “Aggiunta di alimenti freschi). Il produttore lavora incessantemente per sviluppare ulteriormente il proprio prodotto. Contando sulla vostra comprensione, ci riserviamo la facoltà di apportare modifiche di forma, equipaggiamento e tecnica di questo apparecchio: Il simbolo mms Sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriate, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

TABELLA DI CONSERVAZIONE

Alimento fresco Imballo adatto Tempo di conservazione ca.mesi 2-3 | 4 | 6 | 8 | 10-12 Carne tritata > |[Sacchetto in polietilene > e Insaccati > |[Sacchetto in polietilene > e Piccoli pesci > |[Sacchetto in polietilene > e Cuore/fegato > |[Sacchetto in polietilene > e Gelati > |[Recipiente in plastica > e Frutta > |[Recipiente in plastica > e Formaggio > |[Sacchetto in polietilene > e Pane > |[Sacchetto in polietilene > e Pesci grossi > |[Sacchetto in polietilene > e Crostate/biscotti > |[Recipiente in vetro > e Carne di maiale > |Foglio d'alluminio > e Carne di manzo > |Foglio d'alluminio > e Coniglio > |Foglio d'alluminio > e Carne d'agnello > |Foglio d'alluminio > e Funghi > |[Sacchetto in polietilene > e Asparagi > |[Sacchetto in polietilene > e Verdure tagliate > |Sacchetto in polietilene > e Fragole > |[Sacchetto in polietilene > e Torte > |Foglio d'alluminio > e Pollo > |Foglio d'alluminio > e Tacchino > |Foglio d'alluminio > e Anitra > |Foglio d'alluminio > e Oca > |Foglio d'alluminio > e Cavolfiore > |[Sacchetto in polietilene > e Fagioli > |[Sacchetto in polietilene > e Peperoni > |[Sacchetto in polietilene > e Precotti > |[Recipiente in vetro e Frutta cotta > |[Recipiente in vetro e Ghiaccioli > |Foglio d'alluminio > e

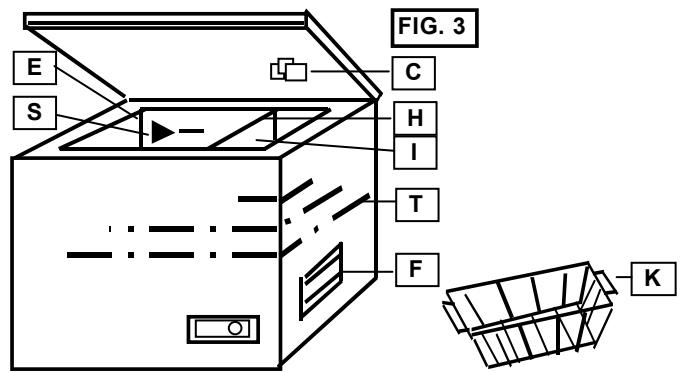

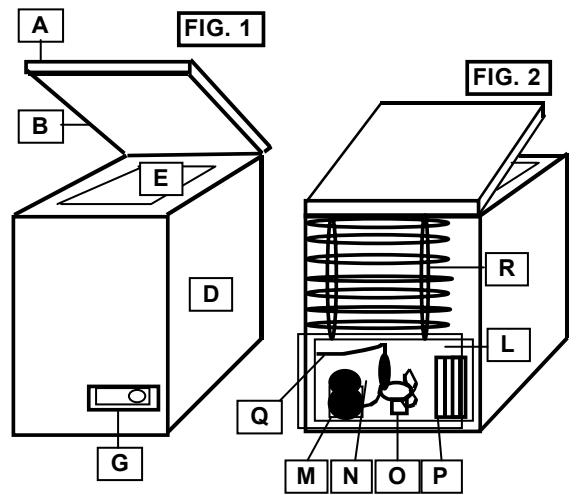

Italiano Componenti 1 component Hustratf possono essere o non essere presenti a seconda dei modelli Coperchio congelatore Guamizione coperchio Illuminazione intema Alloggiamento Vano di conservazione Griglia di ventilazione Pannello di comando Divisoria Vano di precongelamento Cestello Vano compressore Compressore (motore) Filtro di essiccazione Ventilatore Condensatore Tubo capillare Condensatore retro Contrassegno d'impilaggio Condensatore parete esterna

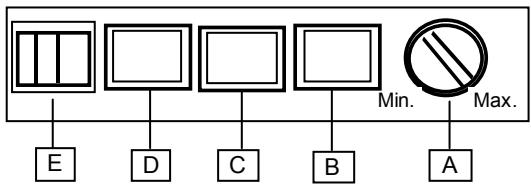

[Diverse varianti dei pannelli di comando |_FIG.4 | Si prega di segnare le varianti pertinenti al Vostro apparecchio [1° variante con interruttore separato per funzione di supercongelamento [_FIG.4a | A Regolatore della temperatura (termostato) ALARME Spia rossa CONTROLLO (in funzione) Spia verde SUPER GONGELAMENTO Spia gialla INTERRUTORE SUPER _ separato

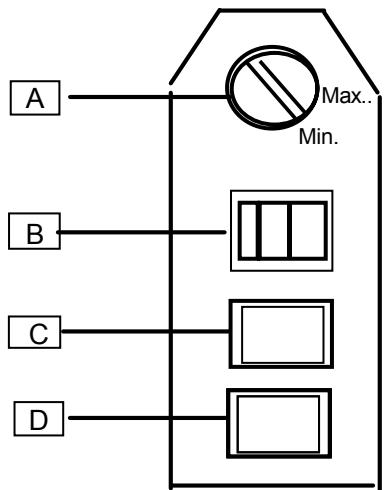

[_Fic.æ ] Regolatore della temperatura (termostato) SUPER GONGELAMENTO Spia gialla ALARME Spia rossa CONTROLLO (in funzione) Spia verde vowu> Se le spie sono disposte diversamente sul Vostro apparecchio vale sempre quanto segue: spia verde = controllo del funzionamento / spia rossa = alarme / spia gialla = funzione di supercongelamento
