| Tipo de producto | Congelador arca |
| Marca | HAIER |
| Modelo | BD 103GC |
| Alimentación | 220-240 V ~ 50 Hz |
| Clase climática | N (16°C a 32°C) |
| Capacidad neta | Aproximadamente 90 litros |
| Capacidad de congelación | Hasta 10 kg/24h |
| Consumo energético | Aproximadamente 0.5 kWh/24h |
| Refrigerante | R600a (isobutano) |
| Nivel sonoro | Aproximadamente 40 dB |
| Regulador de temperatura | Termostato mecánico con posiciones min/max |
| Funciones especiales | Supercongelación, alarma sonora, indicadores de control y alarma |
| Iluminación interior | Bombilla incandescente 15 W máx. |
| Descongelación | Manual, recomendado 1 a 2 veces al año |
| Limpieza | Agua tibia y vinagre, no usar productos abrasivos |
| Seguridad | Conexión a tierra obligatoria, no usar aparatos eléctricos para descongelar, fluido frigorífico inflamable |
| Ubicación de instalación | Lugar fresco, seco y bien ventilado, protegido del sol y fuentes de calor |
| Distancia mínima de fuentes de calor | 3 cm de radiadores, 5 cm de hornos |
| Duración de conservación en caso de avería | 10 a 12 horas (aislamiento estándar) |
| Servicio postventa | Contactar al distribuidor o al servicio técnico autorizado |
Preguntas frecuentes - BD 103GC HAIER
Preguntas de los usuarios sobre BD 103GC HAIER
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Refrigerador en formato PDF gratis! Encuentra tus instrucciones BD 103GC - HAIER y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. BD 103GC de la marca HAIER.
MANUAL DE USUARIO BD 103GC HAIER
Instrucciones de uso
Congelador
DECLARACIÓN DE CONFORMIDAD
El fabricante del (de los) producto(s) descrito(s) declara bajo su propia responsabilidad que este(os) producto(s) cumple(n) los correspondientes requisitos para la seguridad, salud personal y protección de acuerdo con las directivas CE existentes en esta materia y que las respectivas actas de aprobación, en particular la declaración de conformidad - CE emitida regularmente por el fabricante o por su representante autorizado, se encuentran disponibles para el examen por parte de las autoridades competentes, pudiendo ser exigidas al vendedor del aparato.
El fabricante también declara que los componentes del aparato descrito en las presentes instrucciones para el uso, que pudieran entrar en contacto con alimentos frescos, no contienen sustancias tóxicas.
DECLARACIÓN DE CONFORMIDAD
1 Instalación (elección del lugar de emplazamiento) 2 2 Placa de características 2 3 Conexión a la red eléctrica 2 4 Selección de temperatura 2 5 Luces indicadoras 3 6 Alarma acústica 3 7 Puesta en marcha del aparato 3 8 Congelación/conservación de alimentos frescos 3 9 Capacidad máxima 4 10 Tiempo de conservación 4 11 Medidas de seguridad e indicaciones 4 12 Limpieza y mantenimiento 4 13 Descongelación 5 14 Iluminación interior 5 15 Comprobación de averías 5 16 Servicio de asistencia al cliente 6 17 Garantía 6 18 Qué hacer si./Causas/Remedios 6 Tabla de conservación 7 Componentes 8 Panel de control 9
Le recomendamos que lea detenidamente estas instrucciones para el uso. Conocerá mejor y con más rapidez su nuevo aparato. Marque las partes más importantes. Guarde esta documentación, de manera que usted pueda consultarla siempre que quiera, así como los posibles dueños posteriores del aparato.
Ha comprado un buen aparato que le ofrecerá servicio por muchos años con un uso y mantenimiento correctos.
Puede encontrar un dibujo con las piezas (FIG.) en las últimas páginas de estas instrucciones para el uso.
En la placa de características podrá ver las indicaciones referidas a una temperatura ambiente comprendida entre +16°C y +32°C.
¡Importante!
Este aparato está indicado para uso doméstico. Para su uso en el ámbito industrial, considere los reglamentos válidos para la actividad correspondiente. La estanqueidad del electrodoméstico se ha verificado en conformidad con la normativa de seguridad legal.
Si ha comprado su nuevo aparato como sustitución de un frigorífico o congelador antiguo, tenga en cuenta que debe quitar la cerradura de muelles o de pestillo del aparato antiguo, antes de desecharlo.
Así evitará que los niños, jugando, se queden encerrados.
La eliminación de su viejo aparato deberá ser llevada a cabo por parte de una empresa especializada en el sector (consulte con su ayuntamiento), ya que el líquido refrigerante del mismo puede tener componentes que dañen el medio ambiente, debiendo ser aspirados con un equipo especial.
Aviso: Siempre coloque el congelador en un lugar con ventilación y retire los artículos diversos del aparato.
Aviso: No utilice los instrumentos no recomendados por el fabricante para acelerar la descongelación.
Aviso: El refrigerante es inflamable. Preste atención a que el sistema de circulación refrigerante esté en buenas condiciones.
Aviso: No aplique aparatos eléctricos no recomendados por el fabricante en los compartimentos de alimentos.
Aviso: Después de colocar el congelador, debe ser fácil enchufarlo.
Aviso: Si hay algún daño en el cordón, debe cambiarlo con los ofrecidos por los fabricantes o agencias autorizadas de post-venta.
Instrucciones para el uso
A continuación encontrará usted toda la información importante para el uso del aparato.
Las presentes instrucciones para el uso son válidas para la mayoría de los modelos, pero pueden existir pequeñas diferencias según el tipo del que se trate.
1 Instalación (elección del lugar de emplazamiento)
Evite de manera absoluta altas temperaturas en la habitación y el contacto directo con el sol. Recomendamos que sitúe el aparato en una habitación fresca, bien ventilada y seca. Es totalmente desaconsejable la ubicación junto a una fuente de calor (radiador, horno, etc.) (aumenta considerablemente la actividad del compresor y, por tanto, el consumo de energía).
Si no tuviera otro sitio más que junto a una fuente de calor, le recomendamos que coloque una placa de aislamiento entre el aparato y la fuente de calor (evite el calentamiento), o que mantenga las siguientes distancias:
De la cocina de gas o eléctrica: 3 cm. Del horno o radiador: 5 cm. De las paredes, muebles u otros electrodomésticos: 2 cm.
No obstruir jamás la rejilla de ventilación
Los congeladores de grandes dimensiones están provistos de una rejilla de ventilación (F) localizada en la parte inferior de uno de los laterales. Los congeladores pueden situarse contra una pared o mueble, siempre que estos no coincidan con el lateral donde va la rejilla de ventilación.
Congeladores sin rejilla de ventilación
Deje suficiente espacio entre la parte posterior del congelador y la pared, de modo que el aire caliente pueda salir por detrás sin impedimentos.
El aparato debe colocarse horizontalmente y sobre un suelo nivelado. Sólo así se podrá garantizar la libre circulación del líquido refrigerante y la óptima configuración del aparato.
¡ATENCIÓN!
Deje que el aparato repose en el lugar definitivo al menos 2 horas antes de conectarlo, de modo que se nivele el líquido refrigerante en circulación y no se produzcan irregularidades en el funcionamiento.
El olor emanado por todos los aparatos nuevos puede ser eliminado fácilmente.
Limpie el compartimento interior minuciosamente con una mezcla de agua tibia y vinagre.
No utilice detergentes ni productos de limpieza agresivos, granulados o que contengan sosa.
Antes de conectar el aparato, el compartimento interior (sobre todo las esquinas) debe estar totalmente seco.
Aviso de peligro
Dada la composición del líquido refrigerante, este puede resultar ligeramente inflamable. La circulación del líquido refrigerante está herméticamente cerrada y la densidad ha sido sometida a sucesivas pruebas.
Una manipulación inadecuada conlleva PELIGRO de incendio. Absténgase de accionar los mecanismos del sistema de congelación, sobre todo los siguientes componentes del compartimento del compresor (L).

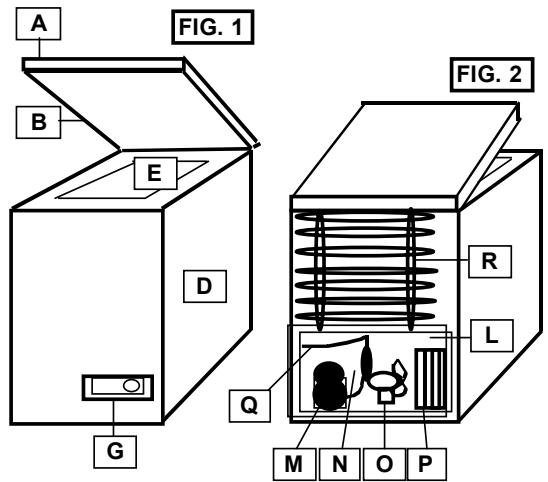

Condensador posterior o exterior (R) Compresor (P) (motor)
Tubo capilar (Q) Filtro de desecación (N)
La manipulación del sistema de congelación sólo está permitida a profesionales autorizados.
¡ATENCIÓN!
Las salpicaduras de líquido refrigerante pueden producir lesiones oculares.
En caso de contacto de los ojos con el líquido refrigerante, aclárelos inmediatamente con abundante agua y acuda inmediatamente a un oftalmólogo.
2 Placa de características
La placa de características con los datos técnicos se encuentra situada en la caja (D), en la parte posterior del aparato.
Anote los datos técnicos
Por favor, copie ahora los datos técnicos de la placa de características para que no tenga que mover el aparato cada vez que quiera disponer de ellos.
Modelo/ Tipo N°
Capacidad Neta Litros
Voltaje V 50 Hz
Potencia (W) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Vatios
Intensidad (A)............ Amperios
Consumo de energía. kWh/24h
Capacidad frigorífica kg/24h
3 Conexión a la red eléctrica
Su aparato sólo debe ser conectado a un enchufe con toma de tierra conforme a la normativa vigente, instalado por un técnico autorizado.
Antes de conectar el enchufe del aparato, cerciórese por completo de que el voltaje (V) especificado en la placa de características coincide con el de su domicilio.
Si no fuera así, informe a su servicio de asistencia al cliente o vendedor correspondiente y no conecte en absoluto el aparato a la red eléctrica.
4 SELECCIÓN DE TEMPERATURA

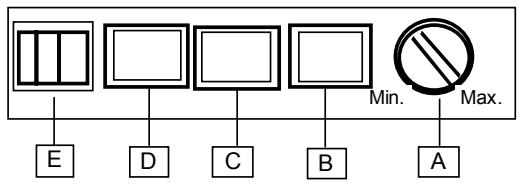

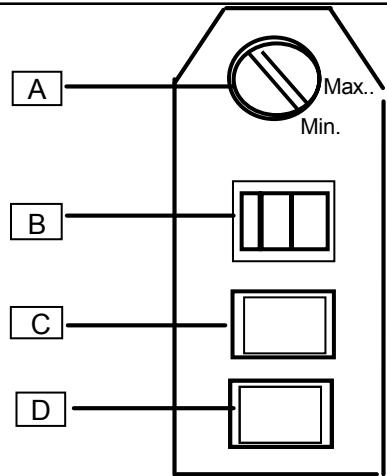

Regulador de temperatura (termostato) (FIG.4)
Para que la temperatura no pueda variarse accidentalmente, se ha diseñado de modo que no se cambie fácilmente. Para cambiarlo utilice mejor una moneda o un destornillador.
Encendido: gire el regulador a la derecha >.
Ajuste la temperatura según sea preciso: Min. (refrigeración mínima) y Max. (temperatura más baja)
La regulación de temperatura debe ajustarse según:
- La temperatura del ambiente en el que se encuentra ubicado el aparato
- La cantidad de alimentos guardados en el aparato
- La frecuencia de apertura del aparato
Le recomendamos una temperatura media.
En poco tiempo usted mismo comprobará la regulación idónea según sus necesidades.
5 Luces indicadoras (FIG.4)
Si su aparato dispone de luces indicadoras, el encendido de las mismas tendrá el siguiente significado:
- Verde = CONTROL
El aparato está conectado a la red eléctrica y en funcionamiento.
La luz verde de control debe estar encendida siempre (si el aparato está conectado a la red y encendido). Es muy importante prestar atención a esto, ya que las luces roja y amarilla pierden su función con un corte eléctrico y no pueden advertirle.
- Rojo = ALARMA
Temperatura interior demasiado alta
El encendido de la luz indicadora roja puede tener otros significados, ej.:
Primera puesta en marcha del aparato, puesta en marcha tras la descongelación, introducción de alimentos frescos.
En estos casos es normal que se encienda la luz indicadora roja. Se apaga automáticamente cuando la temperatura interna alcanza aprox. -15 °C.
Encienda (si lo hubiera) el pulsador de SUPERCONGELACIÓN (FIG.4).
(Apáguelo como máximo después de 24 horas o cuando la luz roja se haya apagado).
Vuelva a poner en marcha el aparato una vez que se haya apagado la luz roja.
Si aún sigue encendida la luz transcurridas de 12 a 24 horas, es posible que exista una avería propiamente dicha. Consultar el capítulo: "Qué hacer si..." al final de estas
instrucciones. Amarillo = el INTERRUPTOR DE SUPERCONGELACIÓN está encendido y la función del termostato está anulada.
El compresor enfría permanentemente hasta que se vuelva a apagar de nuevo el interruptor de SUPERCONGELACIÓN.
6 Alarma acústica
Si su aparato dispone de ella, una alarma acústica suena al mismo tiempo que está encendida la luz roja. Esta se detiene automáticamente cuando se enciende el interruptor de SUPERCONGELACIÓN.
7 Puesta en marcha del aparato
- Desembale completamente el aparato.
- Retire las partes de poliestireno que cubren el compresor (si tuviera).
- Retire la documentación y los accesorios existentes del interior del aparato.
- Limpie el compartimento interior con agua tibia con vinagre y séquelo a fondo con un paño.
- Cierre el aparato.
- Conecte el enchufe a la red eléctrica.
- Encienda el aparato girando el regulador de temperatura (FIG.4) a la derecha (la primera vez totalmente a la derecha, en la posición Max.)
(las luces verde y roja se encienden).
Congelado
- Si está disponible, encienda el interruptor de SUPERCONGELACIÓN (la luz amarilla también se enciende).
- No abra el aparato hasta pasadas al menos 4 horas o hasta que se haya apagado la luz roja, así se enfriará adecuadamente el compartimento interior.
- Entonces puede llenarlo con la cantidad que desee de alimentos de congelación rápida (artículos comprados ya congelados). (Véase el siguiente capítulo "Capacidad Máxima").
- Apague el interruptor de SUPERCONGELACIÓN pasadas como máximo 24 horas.
- Si desea congelar alimentos frescos y, por tanto, no congelados aún, proceda según el capítulo: "Congelación / conservación de alimentos frescos".
¡Atención!
No congele botellas con bebidas. Los líquidos aumentan de volumen al congelarse y la botella puede estallar.
No deposite en el interior del aparato ningún recipiente con materiales explosivos (encendedores de gas, gasolina, éter o similares).
Cuando conserve productos de congelación rápida, lea detenidamente las instrucciones del fabricante incluidas en el envase del alimento.
Los helados y polos deben tomarse congelados, pero menos después de haberlos sacado del congelador, para evitar así daños en los labios y lengua (desgarro de la piel). Evite también, por la misma razón, el contacto de las manos húmedas con las paredes interiores del congelador. Consuma inmediatamente los productos que estén casi, o totalmente, descongelados. Como regla general, es conveniente que no los vuelva a congelar.
8 Congelación/conservación de alimentos frescos
Casi todos los productos frescos se pueden congelar y conservar en su aparato. Para los productos más usuales, hemos creado una tabla con las especificaciones del tiempo de conservación y del material para envolver más convenientes. (Véase "Tabla de conservación" al final de estas instrucciones).
Antes de meterlos en su aparato, ponga etiquetas a los productos frescos, ya que, envueltos en bolsas transparentes, no podrá identificarlos con claridad una vez congelados.
Le recomendamos que utilice para ello las etiquetas destinadas a tal fin, que puede encontrar en el mercado.
Envase los productos frescos en raciones adecuadas al consumo de su hogar, para evitar que se descongelen grandes cantidades que no podrán consumirse en un solo día.
Marque las porciones con, al menos, la siguiente información:
- Nombre del producto (ej. lomo de ternera) Peso de la porción Cantidad (número de trozos)
- Fecha de congelación
- Fecha de consumo (véase Tabla de Conservación)
A continuación proceda como sigue:
a) Es recomendable colocar los alimentos frescos en el compartimento de pre-congelación situado en el lateral (I) (no está disponible en todos los modelos) o en el fondo del arcón. Ahí es donde se alcanza la temperatura más baja.
Al introducir alimentos frescos, evite que estos entren en contacto directo con los alimentos ya congelados; ya que
los productos congelados podrían descongelarse y el periodo de conservación previsto ya no sería válido.
b) Llene el interior, tras las 24 horas correspondientes, solo con la cantidad de alimentos frescos según la capacidad de congelación de su aparato. c) Véanse los datos en la placa de características (XX kg/24h). d) Donde esté disponible, encienda el interruptor de SUPERCONGELACIÓN (FIG.4), (no es absolutamente necesario si se introducen e) alimentos ya congelados, por ejemplo, artículos ultra-congelados). f) Pasadas 24 horas cambie los alimentos congelados del fondo del arcón o del compartimento de precongelación al cesto (K) superior, para que así estos espacios queden disponibles para la posible congelación de otros alimentos frescos. g) Desconecte el interruptor de SUPERCONGELACIÓN (se apaga la luz amarilla). h) Lleve el regulador de temperatura a la posición adecuada según el grado de llenado del aparato (véase "Capacidad Máxima"). i) Si es posible, controle la temperatura del arcón de conservación (E) por medio de un termómetro capaz de medir la temperatura hasta -26° C. La temperatura de conservación mínima debe ser de -18° C permanente.
Reposición de alimentos frescos
(Alimentos no congelados)
Asegúrese de que la reposición de alimentos frescos, en cantidades adecuadas a la capacidad de su congelador (XX kg/24h), sólo tiene lugar una vez transcurridas al menos 24 horas desde el llenado anterior.
(No sobrepase la capacidad máxima).
9 Capacidad Máxima
Para garantizar una conservación inmejorable de productos congelados, no debe llenar nunca hasta arriba el arcón de conservación (E). Entre la puerta y el producto congelado debe existir siempre un cierto margen de distancia.
Fije el regulador de temperatura (FIG.4) en estricta concordancia con la cantidad total de llenado.
Con una temperatura ambiente normal (desde +18° hasta +22°C), le recomendamos que para el ahorro de energía ajuste como sigue el regulador de temperatura:
Cantidad
Marca
Ajuste
de llenado
cantidad
Lleno
Superior
Medio
Mitad
dirección 12:00h
1/4 o menos
Inferior
dirección 08:00h
10 Tiempo de conservación
El tiempo de conservación de los productos ultracongelados adquiridos varía notablemente en función del tipo de producto y el envase.
Siga las instrucciones que aparecen en el envase del producto correspondiente.
Para congelar alimentos frescos que desee congelar, consulte la tabla de conservación al final de estas instrucciones.
Una vez descongelado el producto, debe ser consumido inmediatamente, a lo sumo dentro de un plazo de 24 horas.
11 Medidas de seguridad e indicaciones
- Desconecte la clavija de conexión cada vez que vaya a limpiar o descongelar.
- Después de haber cerrado la puerta del arcón, no la fuerce inmediatamente para abrirla. En la junta (B) se forma un vacío que desaparece después de 1-2 minutos, pudiéndose abrir la puerta de nuevo normalmente.
- Antes de tapar o guardar productos cocinados, deje enfriar el contenido del recipiente a temperatura ambiente, para así evitar la condensación del recipiente y la formación de hielo en el aparato.
- Deje la puerta del congelador abierta el menor tiempo posible, para así no derrochar energía y evitar una excesiva formación de hielo dentro del aparato. Si se enciende inesperadamente o durante un largo tiempo la luz roja, no abra el congelador y tome inmediatamente las medidas oportunas (véase "Qué hacer si..." en la parte final de estas instrucciones para el uso).
- Nunca utilice un destornillador u otro tipo de herramienta metálica para quitar el hielo. Las paredes interiores son muy sensibles y no resisten cortes afilados. Utilice solo raspadores de plástico o de madera sin cortes afilados.
12 Limpieza y mantenimiento
Para la limpieza exterior de su aparato utilice de vez en cuando un abrillantador de muebles u otros detergentes para objetivos lacados (nunca lo utilice en el interior). Debe también de vez en cuando limpiar la junta (B) con agua caliente y sin utilizar detergentes.
Si su aparato dispone de condensador posterior (R), límpielo de vez en cuando de pelusa y polvo. El polvo y la pelusa impiden la calidad de calor del compartimento interior y aumentan el consumo de energía. Para quitar el polvo del condensador posterior utilice mejor un cepillo suave o un plumero.
Si va a partir sin utilizar el aparato durante mucho tiempo (ej. vacaciones), debe dejarlo abierto para evitar la aparición de olores desagradables en el interior. En aparatos con cerrojo, deben tener este en la posición "cerrado" con la puerta abierta y tener la llave lejos del alcance de los niños, para evitar accidentes durante sus juegos.
La acumulación de hielo y escarcha que se forma en las paredes interiores, produce aislamiento cuando es grande e impide la emisión de frío desde las paredes interiores. Retírelo periódicamente.
Para retirar la escarcha de las paredes interiores, utilice un rascador sin bordes afilados, de plástico o madera.
Coloque un trapo sobre los productos congelados para posteriormente poder recoger el hielo raspado y retirarlo con más facilidad.
13 Descongelación
Con un uso normal (abriendo 3-4 veces al día) se debe descongelar el arcón una o dos veces al año (en caso de mayor número de aperturas diarias, será necesario descongelarlo más a menudo).
Aviso de peligro
Nunca utilice para descongelar el arcón aparatos eléctricos como un secador de pelo, un ventilador de aire caliente u otros elementos con llama (ej. velas).
El compartimento interior de plástico se puede deteriorar y la fuga de gas resultante puede inflamarse mediante chispas o llamas.
Proceda de la siguiente forma:
- Prepare un recipiente apropiado, que no sea metálico (cubo de plástico o palangana).
- Asegúrese de desconectar la clavija de conexión del enchufe.
- Séquese bien las manos para evitar daños en la piel al contacto con el hielo (se recomienda la utilización de guantes).
- Retire todos los productos congelados del arcón, colóquelos envueltos en papel de periódico dentro del recipiente, y guarde este en un lugar seco y fresco.
- Envuelva por completo el recipiente con una manta gruesa.

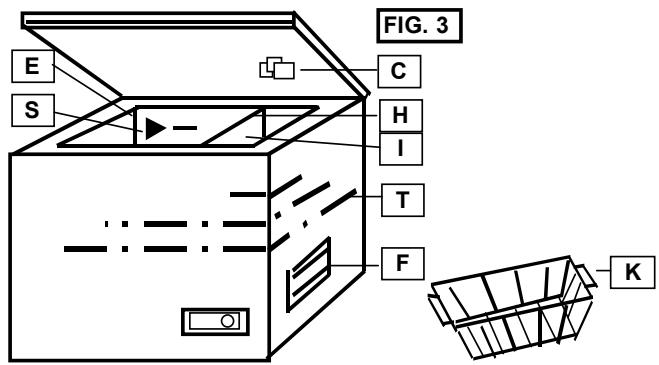

- Retire el separador (H) (no está disponible en todos los modelos) por el carril de guía del arcón.
- Use el separador (si está disponible) como plato para la recogida del agua producto de la descongelación y sitúelo bajo el congelador, en el lugar donde se encuentra el desagüe destinado al efecto.
- Retire el tapón (si está disponible) del fondo del arcón.
- Raspe la capa de hielo más espesa, como se ha descrito anteriormente, de las paredes del arcón y deposítela en el fregadero para que se derrita.
- Acelere este proceso, si fuera necesario, colocando una olla con agua caliente (no hirviendo) en el fondo del arcón.
- En los modelos que carezcan de desagüe, retire usted constantemente el agua de descongelación por medio de una esponja.
- Limpie a fondo el compartimento interior. Utilice para ello agua caliente con vinagre y a continuación aclare con agua limpia.
- Seque el arcón a fondo con un paño seco absorbente y déjelo airear unos 3-4 instantes.
- Vuelva a colocar el tapón del desagüe (si está disponible).
- Vacíe la placa de recogida del agua de descongelación y vuelva a insertarla como separada en las guías del arcón una vez bien seca.
- Cierre el arcón y conecte de nuevo la clavija de conexión en el enchufe.
- Gire el regulador de temperatura (FIG.1) a la posición Max. Ajuste (se encienden las luces verde y roja) y encienda, si está disponible, el interruptor de SUPERCONGELACIÓN (FIG.4) (se enciende también la luz amarilla).
- Vuelva a introducir los alimentos congelados (los más antiguos arriba).
Para acelerar la congelación de los alimentos congelados, deberá realizar los pasos descritos desde el punto 1 al 17, si es posible, en un período máximo de 2 horas.
- Cuando se apague la luz roja, ajuste de nuevo el regulador a una temperatura adecuada, según la cantidad total de alimentos contenidos.
- Apague, si está disponible, el interruptor de SUPERCONGELACIÓN antes de las 8-12 horas, como muy tarde después de 24 horas (se apaga la luz amarilla).
14 Iluminación interior
(no está disponible en todos los modelos)
Aquellos aparatos equipados con luz interior están provistos de un interruptor.
Al abrir el aparato, la luz se enciende automáticamente y al cerrarlo se apaga de igual modo.
La bombilla está cubierta con una tapa transparente.
Utilice solo lámparas de recambio de 15W máx.
Si necesita cambiar la bombilla, por favor, desmonte los dos tornillos fijados en ella con sus herramientas primero, saque la bombilla mala en la dirección contraria, cámbiela por una bombilla de la misma especificación e instálela en la dirección directa, y luego, fíjela con los tornillos.
15 Comprobación de averías
La buena calidad de fabricación unida al empleo de las más modernas técnicas de enfriado y congelación permiten que su aparato realice su función sin anomalías. Sin embargo, si sospecha de la existencia de una avería, asegúrese de haber seguido siempre las indicaciones y consejos de estas instrucciones (véase el capítulo 'Qué hacer si') antes de acudir al servicio de asistencia al cliente o a su establecimiento de venta.
Las reparaciones efectuadas por el servicio de asistencia al cliente, de averías ocasionadas por el incumplimiento de las instrucciones y recomendaciones dadas en este manual, no están cubiertas por la garantía otorgada por el establecimiento de venta y le serán facturadas al cliente.
Por favor, tenga en cuenta que:
El compresor (M) (también denominado motor) no debe funcionar ininterrumpidamente.
Está controlado por el termostato que se usa para ajustar la temperatura con el regulador correspondiente (FIG.4); se enciende automáticamente cuando la temperatura del compartimento interior es superada y se apaga automáticamente cuando la alcanza.
En todo sistema de compresión o congelación se producen ruidos cuando el compresor está encendido. Estos ruidos provienen, por un lado, del funcionamiento del motor, y por otro del paso del líquido refrigerante por el circuito del sistema de enfriado. Dichos ruidos son normales y no significan que exista avería alguna.
En habitaciones carentes de calefacción y durante el tiempo frío, puede originarse la condensación de agua en las paredes exteriores del aparato. Esto no significa que exista una avería y se arregla solo, cuando el tiempo vuelve a ser más cálido.
Aviso al servicio de asistencia al cliente
Solo avise al servicio de asistencia al cliente cuando realmente sea necesario.
Para ello, consulte las instrucciones: "Qué hacer si..."
16 Servicio de asistencia al cliente
Mire en la tarjeta de garantía adjunta o en la relación de puntos de asistencia al cliente, qué centros están disponibles para el servicio de asistencia al cliente de su aparato. La mayoría de los servicios técnicos autorizados están incluidos en ella. Si son varias las empresas relacionadas, acuda, por favor, a la más cercana.
Si no tuviera la lista de servicios de asistencia al cliente, por favor, acuda si fuera necesario a su establecimiento de venta.
Para obtener ahora más rápidamente es necesario que, cuando llame, tenga preparados los datos más importantes de su aparato:
- Marca del aparato Modelo/Tipo
- Tipo de avería
- Fecha de compra Nombre del establecimiento de venta
17 Garantía
En la tarjeta de garantía adjunta podrá consultar las condiciones generales y el periodo de vigencia de la garantía.
En caso de que la documentación del aparato no incluya dicha tarjeta, diríjase a su distribuidor.
18 Qué hacer si...
a) No funciona en absoluto (el aparato no marcha)
¡Atención!
En el caso de averías o corte de corriente, el aislamiento de las paredes del aparato permite una conservación de 10 a 12 horas desde la aparición del problema.
Consulte a su establecimiento el tiempo de conservación de su aparato: Tiempo de conservación en caso de avería.
Con averías de larga duración, los productos congelados del aparato empiezan a descongelarse. Por eso, tome a tiempo las medidas oportunas para la reparación de la avería y, si fuera necesario, guarde los productos congelados en otro congelador (eventualmente en el de un vecino).
b) El aparato no enfría lo suficiente
El proceso de congelación dura demasiado
El compresor secciona demasiado a menudo
Posibles causas / remedios:
¿Dejó reposar el aparato en su lugar definitivo como mínimo 2 horas antes de ponerlo en marcha? (nivelación del líquido refrigerante). Véase: "Puesta en marcha del aparato". Si no fue así: con el arcón cerrado, desenchufe, vuelque a un lado el arcón por poco tiempo y vuelva a colocarlo en su posición normal. Después de 2 horas vuelva a conectar el enchufe. No abra el arcón durante este tiempo y hasta pasadas 12 horas, o bien cuando la luz roja se apague. ¿La clavija del aparato se encuentra en buen estado y está bien conectada al enchufe? ¿Tiene el enchufe corriente?
(compruébelo eventualmente con un pequeño aparato como una batidora, etc.)
La puerta del aparato no cierra bien.
La junta no hace presión.
Prueba: coloque una hoja de papel entre la junta y el borde del arcón y cierre la puerta. Debe ser difícil sacar el papel por cualquier lado. Si puede sacar el papel sin ninguna oposición, tirando de uno o varios lados, informe a su servicio de asistencia al cliente.
Gran formación de hielo en las paredes interiores (véase: "Limpieza y mantenimiento") El aparato está en contacto directo con la luz solar o está muy cerca de una fuente de calor (horno, calefacción, etc.).
Proteja el aparato del contacto directo de la luz solar / manténgalo alejado de fuentes de calor / coloque una
Congelado
placa de aislamiento entre el aparato y la fuente de calor.
(Véase "Instalación, elección del lugar de emplazamiento")
La cantidad de alimentos frescos almacenados no se corresponde con la capacidad de su aparato (placa de características: XX kg/24h) o introduce los alimentos demasiado calientes (véase: "Reposición de alimentos frescos").
El fabricante trabaja continuamente en el desarrollo de sus productos. Por ello, esperamos su comprensión al reservarnos el derecho de modificaciones en forma, equipamiento y tecnología.
El símbolo en el producto o en su embalaje indica que este producto no se puede tratar como desperdicios normales del hogar. Este producto se debe entregar al punto de recolección de equipos eléctricos y electrónicos para reciclaje. Al asegurarse de que este producto se desecha correctamente, usted ayudará a evitar posibles consecuencias negativas para el ambiente y la salud pública, lo que podría ocurrir si este producto no se manipula de forma adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con la administración de su ciudad, con su servicio de desechos del hogar o con la tienda donde compró el producto.
Español
TABLA DE CONSERVACIÓN
E
| Alimentos fresco | Embalaje apropiado | Tiempo almacen. aprox meses | ||||||
| 2-3 | 4 | 6 | 8 | 10-12 | ||||
| Carne picada | > | Bolsa polietileno congelación | > | ● | ||||
| Embutidos | > | Bolsa polietileno congelación | > | ● | ||||
| Pescado(PCUE) | > | Bolsa polietileno congelación | > | ● | ||||
| Corazón / Higado | > | Bolsa polietileno congelación | > | ● | ||||
| Helado | > | Recipiente plástico | > | ● | ||||
| Frutas | > | Recipiente plástico | > | ● | ||||
| Queso | > | Bolsa polietileno congelación | > | ● | ||||
| Pan | > | Bolsa polietileno congelación | > | ● | ||||
| Pescado grande | > | Bolsa polietileno congelación | > | ● | ||||
| Pasteles/Galletas | > | Recipiente cristal | > | ● | ||||
| Carne de cerdo | > | Papel de aluminio | > | ● | ||||
| Carne de buey | > | Papel de aluminio | > | ● | ||||
| Conejo | > | Papel de aluminio | > | ● | ||||
| Cordero | > | Papel de aluminio | > | ● | ||||
| Setas | > | Bolsa polietileno congelación | > | ● | ||||
| Espárragos | > | Bolsa polietileno congelación | > | ● | ||||
| Verduras (cortadas) | > | Bolsa polietileno congelación | > | ● | ||||
| Fresones | > | Bolsa polietileno congelación | > | ● | ||||
| Tortas | > | Papel de aluminio | > | ● | ||||
| Pollo | > | Papel de aluminio | > | ● | ||||
| Pavo | > | Papel de aluminio | > | ● | ||||
| Pato | > | Papel de aluminio | > | ● | ||||
| Ganso | > | Papel de aluminio | > | ● | ||||
| Coliflor | > | Bolsa polietileno congelación | > | ● | ||||
| Judías | > | Bolsa polietileno congelación | > | ● | ||||
| Pimientos | > | Bolsa polietileno congelación | > | ● | ||||
| Conservas | > | Recipiente cristal | > | ● | ||||
| Frutas confitadas | > | Recipiente cristal | > | ● | ||||
| Polos | > | Papel de aluminio | > | ● | ||||
Español
Componentes
Las partes ilustradas pueden variar según cada modelo en particular
A Puerta del cajón B Junta de la puerta C Luz interior D Caja E Cajón de conservación F Rejilla de ventilación G Panel de control H Separador Compartimento anterior K Cesta L Compartimento del compresor M Compresor (Motor) N Filtro de desecación O Ventilador P Condensador Q Tubo capilar R Condensador posterior S Marca de capacidad T Condensador exterior
Diversas variaciones de los paneles de control
FIG. 5
Por favor marque para su aparato la variante correspondiente
1. Variante con interruptor separado para la función de SUPERCONGELACIÓN
FIG. 4a
A Regulador de temperatura (termostato) B ALARMA luz roja C CONTROL (en uso) luz verde D Indicador de supercongelación luz amarilla E Interruptor de supercongelación aparte
2. Variante con interruptor de SUPERCONGELACIÓN
FIG. 4b
A Regulador de temperatura (termostato) B Interruptor de supercongelación luz amarilla C ALARMA luz roja D CONTROL (en uso) luz verde
La temperatura interna está demasiado elevada.
Para tal consulte el capítulo:
Prosiga como se indica a continuación:
11 Medidas de precaución y advertencias
Procedo del siguiente modo:
- DECLARACIÓN DE CONFORMIDAD
- ¡IMPORTANTE
- INSTRUCCIONES PARA EL USO
- INSTALACIÓN (ELECCIÓN DEL LUGAR DE EMPLAZAMIENTO)
- NO OBSTRUIR JAMÁS LA REJILLA DE VENTILACIÓN
- CONGELADORES SIN REJILLA DE VENTILACIÓN
- ¡ATENCIÓN
- AVISO DE PELIGRO
- PLACA DE CARACTERÍSTICAS
- ANOTE LOS DATOS TÉCNICOS
- MODELO/ TIPO N°
- CONEXIÓN A LA RED ELÉCTRICA
- SELECCIÓN DE TEMPERATURA
- ENCENDIDO: GIRE EL REGULADOR A LA DERECHA
- LUCES INDICADORAS (FIG.4)
- ALARMA ACÚSTICA
- PUESTA EN MARCHA DEL APARATO
- CONGELADO
- CONGELACIÓN/CONSERVACIÓN DE ALIMENTOS FRESCOS
- REPOSICIÓN DE ALIMENTOS FRESCOS
- (ALIMENTOS NO CONGELADOS)
- CAPACIDAD MÁXIMA
- TIEMPO DE CONSERVACIÓN
- MEDIDAS DE SEGURIDAD E INDICACIONES
- LIMPIEZA Y MANTENIMIENTO
- DESCONGELACIÓN
- COMPROBACIÓN DE AVERÍAS
- POR FAVOR, TENGA EN CUENTA QUE
- AVISO AL SERVICIO DE ASISTENCIA AL CLIENTE
- SERVICIO DE ASISTENCIA AL CLIENTE
- GARANTÍA
- QUÉ HACER SI
- NO FUNCIONA EN ABSOLUTO (EL APARATO NO MARCHA)
- EL APARATO NO ENFRÍA LO SUFICIENTE
- POSIBLES CAUSAS / REMEDIOS
- ESPAÑOL
- TABLA DE CONSERVACIÓN
- COMPONENTES
- DIVERSAS VARIACIONES DE LOS PANELES DE CONTROL
- FIG
- VARIANTE CON INTERRUPTOR SEPARADO PARA LA FUNCIÓN DE SUPERCONGELACIÓN
- FIG. 4A
- VARIANTE CON INTERRUPTOR DE SUPERCONGELACIÓN
- FIG. 4B
- PROSIGA COMO SE INDICA A CONTINUACIÓN
- MEDIDAS DE PRECAUCIÓN Y ADVERTENCIAS
Marca : HAIER
Modelo : BD 103GC
Categoría : Refrigerador
