GEBRUIKSAANWIJZING OBSERVER ST SUUNTO

1.1 Algemene Informatie 5
1.2 Onderhoud 5

1.2.1 Onderhoud van de Suunto Observer 5

1.3 Waterbestendigheid 6
1.4 Batterijen verrangen 6
1.5 Het inkerten van de Polsband (St en Tt modellen) 8
1.6 Basisfunctions (modi) 9
1.7 Achtergrundverlichting functies 9
1.8 Toetsfuncties 9
1.9 LCD Display 11
1.10Metingen en eenheden 11

1.10.1 Voor het instellen of controlleren van de Meetinstellingen 12
1.11 Druksensor kalibreren 12

HOOFDSTUK 2 TIME MENU 13

2.1 Instellen van de Tijd en kalender Functies 13
2.2 Chronometer submenu 14

2.2.1 Het Chronometer Gebruik 14
2.2.2 Raadplegen van het Chronometergeheugen 15

2.3 Dagalarm submenu 17
2.3.1 Instellen van de Dag Alarm(en) 17

HOOFDSTUK3 HOOGTEMETER MENU 18

3.1 Hoogtemeter - Barometer gebruik 19

3.2 Het instellen van de hoogtemeter 20
3.3 Logboek submenu 21

3.3.1 Starten en Stoppen van een Logboek Registratie 21
3.3.2 Raadplegen van het Logboek Menu 22

3.4 Snelle Cumulative functie 23
3.5 Menu voor Logboek Historie 24

3.5.1 Wissen van de Logboek Historie 25
3.6 De invloed van buitentemperatuur op hoogtemetingen 26

HOOFDSTUK 4 BAROMETER MENU 29

4.1 Het instellen van de luchtdruk op zeiniveau 30
4.2 4-Daags geheugenmenu 31
4.3 Indicator van Barometerstand 32

HOOFDSTUK5 KOMPAS MENU 32

5.1 Submenu voor te volgen koers 33
5.2 Submenu voor declinatie bijwerking 34

5.2.1 Het instellen van de Lokale Declinatie 35
5.3 Het kalibreren van het kompas 35

HOOFDSTUK 6 VAAK GESTELDE VRAGEN 37

HOOFDSTUK7 AFKORTINGEN 40

HOOFDSTUK 8 AUTEURSrecht EN HANDELSMERKREGISTRATIE .... 41

HOOFDSTUK 9 EU NORMERING 41

HOOFDSTUK 10 AANSPRAKELIJKHEIDSBEPERKINGEN EN

CERTIFICERING VOLGENS ISO 9001 41

HOOFDSTUK 11 VERWIJDEREN VAN HET APPARAAT 42

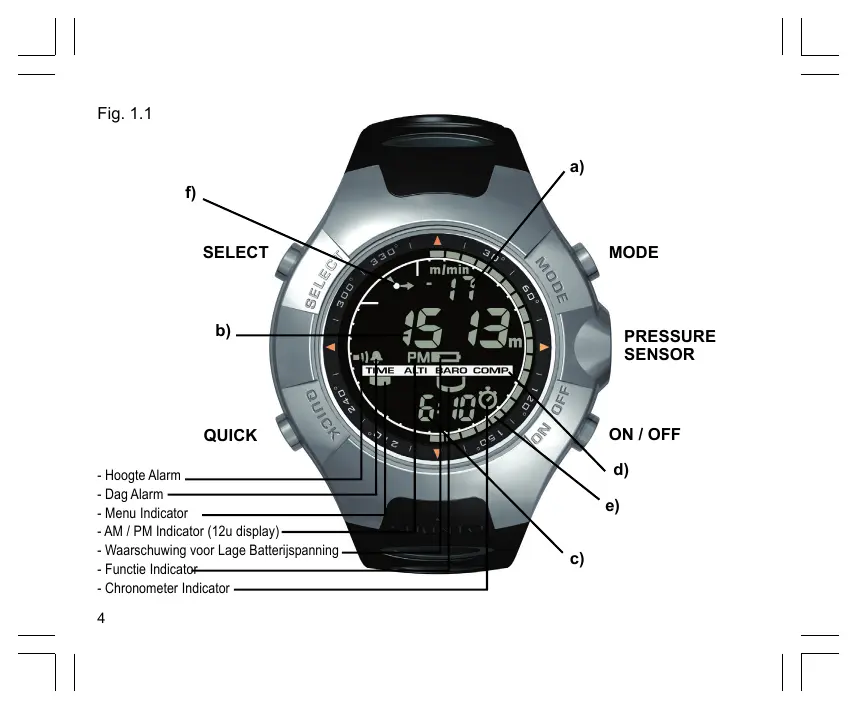

Fig. 1.1

HOOFDSTUK 1 INLEIDING

1.1 ALGEMENE INFORMATIE

De Observer Wristop is een betrouwbaar elektronisch instrument met een hoge precisie, bested voor gebruik tijdens outdoor活动中. De outdoorsliefhebber en beoefenaar van sportieve avonturen, zoals skien, kajakbeoefering, bergbeklimmen, trekken en fietsen kan vertrouwen op de précise van de Observer.

NOOT: De Observer is nicht bestemd voor industrielle metingen. De Observer is tevens nicht geschikt voor het verkrijgen van metingen bij parachute springs, deltavliegen, zweefvliegen, en het vliegen metkleine vliegtuigen.

De Observer worden geleverd in drie uitvoeringen:

De Sr Observer met een roestvrij stalen behuizing en een elastomeren band, De St Observer met een roestvrij stalen behuizing en een roestvrij stalen / elastomeren armband en de Tt Observer met een Titaan behuizing en armbanden van Titaan / elastomeer. Alle UITvoeringen hebben identiekne functies.

1.2 ONDERHOUD

1.2.1 Onderhoud van de Suunto Observer

Volguitsluitend de aanwijzingen op die in deze handleiding staan. De Suunto Observer Niet uit elkaar halen of zelf repareren. Beschemuw Suunto Observer gegen stoten,hitte en langdurige blootstelling aan direct zonlicht. Laat uw Suunto Observer Niet tegen een ruw oppervlak schuren,omat dit krassen op de wijzerplaat kan voroorzaken.Wanneur u de Suunto Observer net gebruikt, kunt u deze het beste opbergen op een schon, droge plaat bij kamertemperatuur. U kunt de Suunto Observer schoonmaken met een vochtige (warme) doek.Voor hardnekkige vlekken en krassen kunt u een zachte zeep gebruiken.Gebruik geen sterke chemische middelen zoals benzine,reingingsoplosmiddelen,aceton,insectenwerende middelen,zelfklevend materiala en verf op de Suunto Observer,umat deze stoffen de lak,de behuizing en de afwer

king hunnen aantasten. Houd de omgeving rond de sensoren vrij van vuil en zand. Steek nooit een voorwerp in de sensoroppeningen.

1.3 WATERBESTENDIGHEID

De Suunto Observer is getest op waterdichtheid conform ISO-norm 2281 (www.iso.ch). Behalve van het predikaat 'water resistant', is de Suunto Observer ook voorzien van een aanduiding van een testoverdruk uitgedrukt in een diepte in meter (100 m/330 ft). Dit betreft geen aanduiding voor een duikdiepte, maar geeft aan onder welke druk de overdruktest is uitgevoerd.

Het getal geeft dus Niet aan dat u met de Suunto Observer tot een diepte van honerd meter kunt duiken. Regen, douchen, zwennen en normale bloatstelling aan water zullen beschuer de werkking van het apparaat nat een nudelig beinvloeden. DrukECHTER nooit op de knappen als het apparaat is ondergedompeld.

OPMERKING: Suunto Observer-wristopcomputers zichn Niet bedoeld voor duiken.

1.4 BATTERIJEN VERVANGEN

De Suunto Observer werkt op een 3-Volt lithium batterij, type: CR 2032. De maximale levensduur in ongeveer 12 maanden.

Een waarschuingsindicator worden geactiveerd wanner de batterij nog 5-15 procent capacitieit over hebft. Wanner dit geleurt, moet u de batterij verrangen. Extreme lage temperatenk konnen de indicator ook activeren, ook al is de batterij nog Niet leeg. Vervang de batterij wanner de indicator dit aangeeft bij temperaturen boven 10^ (50^)

OPMERKING: Intensief gebruik van Achtergrondverlichting, hoogtemeter en kompas vermindt de levensduur van de batterij aanzienlijk.

U kunt de batterij zelf verrangen. Doe dit volgens de instructies en voorkom bloatstelling van het batterijvak of het apparaat aan water. Gebruik uitsluiend de originele batterijvervangings-sets. Deze sets - bestaandeuit een nieuwe batterij, een batterijvakdeksel en een O-ring -kunt u aanschaffen bij elkere officiele Suunto-dealer.

OPMERKING: Vervang Niet alleen de batterij, maar ook het deksel van het batterijvak en de Oring. Plaats gebruekte batterijvakdeksels en O-ringen na verwijdering Niet terug.

OPMERKING: Als u de batterij zich vermamt, gebeurt dat op eigenc risico. Suunto advisert het vermangen te latenten doe bij een officiele Suunto-dealer.

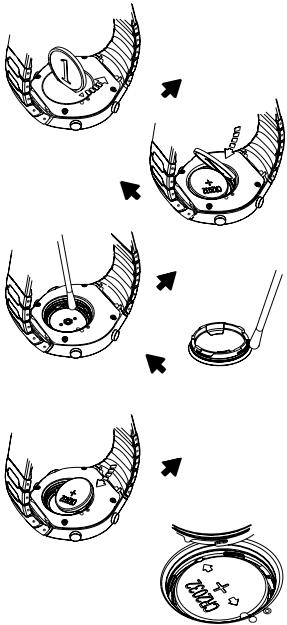

Om de batterij te verrangen gaat u als volgt te werk:

1. Plaats een suntje in de gleuf op het deksel van het batterijvak aan dechterzijde van uw Suunto Observer
2. Draai het munte gegen de klok in tot de gleuf in lijn staat met de individatie die de stand 'open' aangeeft.
3. Verwijder het deksel van het batterijvak en de O-ring, en gooi deze weg. Zorg ervoor dat alle oppervlakken schoon en droog�.
4. Haal de oude batterij voorzichtig uit het batterijvak.
5. Plaats de neue batterij in het batterijvak onder de metalen contactklemmen, met de plus waar boven.
6. Zorg ervoor dat de O-ring goed geplaatst is,plaats het deksel weeer op het batterijvakje en draai dit met het muntje met de wijzers van de klok mee totdat het op een lijn staat met de gegraveerde sluitstand.Oefen geen druk op het deksel uitijdens het dichtdraaien met het muntje.

OPMERKING: Het verrangen van de batterij dient met uiterste zorg te worden verricht om zeker te zich dat de Suunto Observer waterdicht blijft. Dooronzorgvuldigheid

bij het verwangen van de batterij kan de garantie verwallen.

WAARSCHUWING: Dit Suunto-product is voorzien van een Lithiumbatterij. Demonteer, verbrijzel of doorboor de batterij Niet,verooraak geen kortsluiting aan de externe contacten, probeer de batterij Niet op te laden en gooi de batterij Niet in water of vuur om brandgevaar en kans op brandwonden te voorkomen. Gebruik alleen door de fabrikant voorgeschreven batterijen. Ontdoe u van lege batterijen conform de lokale milieuvoorschriften.

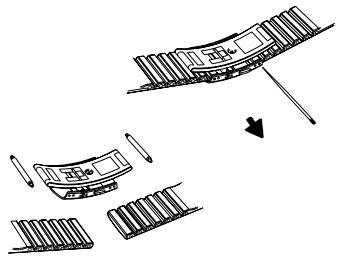

1.5 HET INSTellen VAN DE ARMBAND (ST EN TT MODELLEN)

De metalen / elastomeren armbanden van De Observer met de St en Tt modellen要去en aan de gebruiker worden aangepast. De volgende etappes zich:

1. De gesp verschuiven door de veerstaafjes los te make n met een pin, een paperclip of een andere puntig voorwerp.
2. Beide veerstaafjesuit de gaten schuiven.

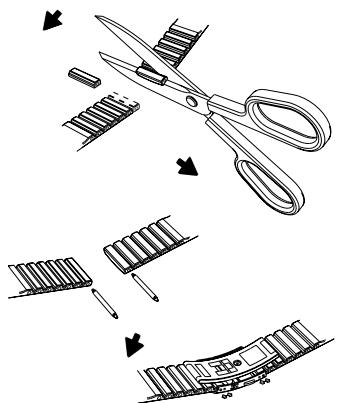

3. De armband verkorten door deze af te snijden langs de gleuven aan de binnenkant van de armband. U kunt dit bijvoorbeeld doen met een schaar. Als u twijfelt over de juiste lenghte, snijdt dan de stukjes een voor een Controllede lengthe na het snijden van elk stukje. Snijdt de

stukjes awisselend aan elke kant om de lenghte van beiden kanten van de armband gegelijk te houden. Pas ervoor op de armband Niet te veel in te korten.

1. Plaats de veerstaafjes wee in de LAST genoemde gaten aan beiden kanten van de armband.
2. Bevestig de gesp op de armband door de veerstaafjes in de gaten in de gesp teplaatsten. Aan beiden kanten van de gesp bevinden zich gaten voor twee verschillende standen. Dit kan worden gezruikt voor een nog preciezere instelling van de lenghte van de armband. ControllerDat de veerstaafjesrechtop in de gesp geplaatst+zijn.

1.6 BASISFUNCTIES (MODI)

De Observer bevat vier basistypen: TIME (tijd), ALTIMETER (hoogtemeter), BAROMETER, en COMPASS (kompas).

Aan elk functie ijns submenu's verbonden die verdere aanvullingen leveren voor het gebruisknut tijdens uw avonturen in de natureur. Alle toetsenfuncties en subfuncties wordenmeer gedetailleerd behandel in het volgende hoofdstuk.

1.7 ACHTERGRONDVERLIGHTING FUNCTIONS

De Observer bezit een elektronluminescente awhilegrundverlichting. Druk voor het activeren van de awhilegrundverlichting gedurende 2 seconden de [MODE] toets in. De awhilegrundverlichting blijft oncegeveer 10 seconden branden nadat u voor hetIRST een functietoest heeft ingedrukt.

1.8 TOETSFUNCTIONS

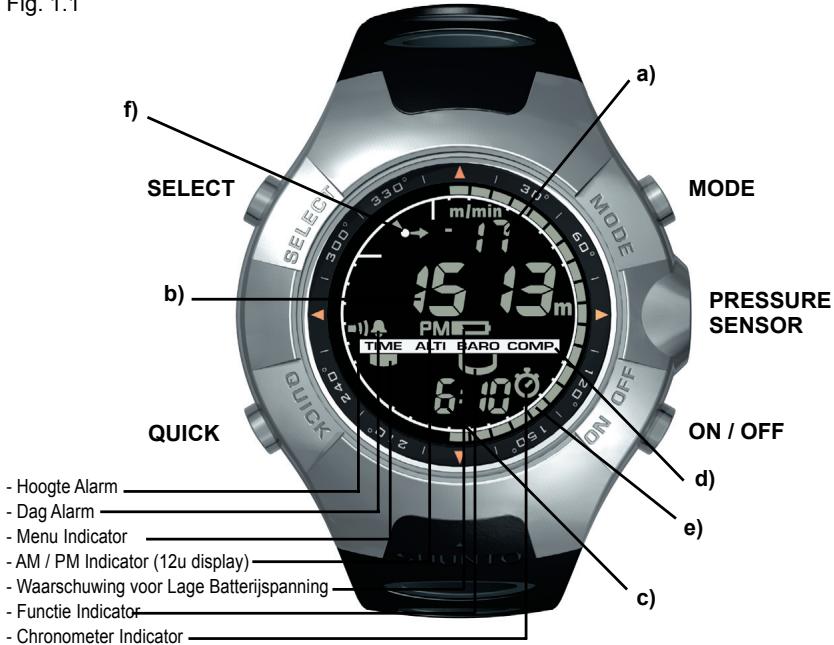

De Observer worden bediend met vier toetsen, getoond in Fig. 1.1: MODE (menu), ON OFF (aan uit), QUICK (snel), en SELECT (selecteren).

De MODE Toets

Deze toets rechtsboven op De Observer, bedient de volgende functies:

• Een korte druk stelt u in staat van het ene menu maar het volgende te gaan (TIME, ALTI, BARO, COMP).

In het submenu niveau brengt een korte druk u weer terug maar het hoofdmenu.
- Als u in het instelprogramma zit, bevestigt een korte druk alle wijzigingen en worden de instelfunctie verlaten.
- Een lange druk van 2 seconden activeert de functie awhileverlichting.

De ON OFF Toets

Deze toets rechtsonder op De Observer, bedient de volgende functies:

• In het TIME Menukest u het display van het onderste gedeelte doorbladenen v.w.b. de kalenderdatum, de seconden, of de dual time.
  In het instelprogramma(Int)kunt u met deze knop de geselecteerde waarde latenten stijgen.
• Bij de chronometer dient een korte druk voor het starten / stoppen.
  In het ALTIMETER menu start en stopt u het logboek als er twee keer kort gedrukt worden.
• In het COMPASS menu gaat u met twee korte drukken van het normale kompas waar de te volgen koers functie.

De QUICK Toets

Deze toets links onder op De Observer, bedient de volgende functie:

In het instelprogramma,(Int, met deze toets de geselecteerde waarde laten dalen.
In het TIME, ALTIMETER, of BAROMETER menu geeft een korte druk een snelle weergave van de cumulative informatie van de dan ropende logboekregistratie. Zie hoofdstuk 3, Snelle Cumulative Function voor meer informatie.
Bij de chronometer worden deze toets gebruikt voor de rondetijden en het op nul stellen.
In het COMPASS menu zet een korte druk de koers vast.

De SELECT Toets

Deze toets linksboven op De Observer, bedient de volgende functies:

• In een hoofdfunctie(Int)kunt u met deze toets alles subfuncties doorlopen of weer terugkeren naar het hoofdmenu.

• Als u de knop 2 seconden ingedrukt houdt, activeert u het instelprogramma en kunt u functies (waarden) wijzigen.

• Als u eenmaal in het instelprogramma zitkestunt u met een korte druk door teverschil-lende insteleenheden (velden/waarden) heen bladeren.

1.9 LCD DISPLAY

Bij het ontwerpen van het display is speciale aandacht besteetd aan de leesbaarheid en gebruikersvriendelijkheid. Het display wordt verdeld in Meerderere regels, getoond in Fig. 1.1.

a) De bovenste regel beeldt getallen of een tekst af, afhankelijk van het menu of submenu dat u bekijkt.
b) De middelste regul beeldt große getallen en / of de erkende meeteenheid van een functie af.
c) De onderste regel beeldt zowel getallen en / of een tekst af.
d) De Menubalk Indicator beeldt de hoofdmenu's af van De Observer. De halve rechthoek vorm net onder de balk geeft het menu aan dat u bekijkt. De halvemaan vom oder de menu indicator geeft aan dat De Observer in gebruik is als barometer (weerstation) of als hoogtemeter.
e) De buitenste ring van de LCD geeft grafisch het aantal eenheden van de gesele-terde functie wee. Elk blokte vertegenwoordigt als het ware een bepalde waarde.
f) Linksboven geeft een smal gezormde Barometerstand Indicator een snel overzicht van de voorbije weersomstandigheden.

1.10 METINGEN EN EENHEDEN

De Observer verschaft twee meeteenheden: het Metrisch stelsel of het UK stelsel Elke eenheid kan individueleel worden geselecteerd.

Metrisch Stelsel	UK Stelsel
m	Ft
M/min	ft/min
°C	°F
hPa	InHg

1.10.1 Voor het instellen of controleren van de Meetinstellingen

Druk, wanneer het indicatormenu Niet op TIME is ingesteld, de [MODE] toets in tot deze direct onder TIME staat.

1. Druk tegelijkrijkijd gedurende 3 seconden de [MODE] en [SELECT] toeurs in om u waar het insteelmenu te begeven. Op de bovenste regel worden een moment lang "SET" afgebeeld en het verandert dan in "UNI".

NOOT: Het instelmenu verdwijnt automatisch wanner het longer dan een minuut nicht worden gebruikt.

1. Druk gedurende 2 seconden de [SELECT] toets in voor de display van de eerste instelling. U ziet dan de eerste eenheid flikkeren.

WAARSCHUWING: Wanner u een korte druk geeft op de [SELECT] toets in het "UNI" instelmenu,.gaat u over maar Druksensor Kalibreren. Zie het volgende gedeelte voor meer details.

1. Druk de [SELECT] toets in om maar de eenheid te gaan die u wilt wijzigen. U kut de flikkerende eenheid wijdigen. De eenheden staan in de volgende volgorde: m/ft, m/min / ft/ min, Mbar/inHg, °C/°F.
2. Druk de [ON OFF] of [QUICK] toets in om:tussen de metrische en UK instellingen te kiezen.
3. Druk de [MODE] toets in om de instelling(en) te bevestigen.
4. Druk veer de [MODE] toets in om het instelprogramma te verlaten.

1.11 DRUKSENSOR KALIBREREN

WAARSCHUWING: Dit is de KALIBREER INSTELLING van de FABRIEK. Open dit menu Niet.

Wanneer u dit MENU bij vergissing opent, verlaat het dan onmiddelijk door de [MODE] of de [SELECT] toets in te drukken om terug te keren maar het "UNI" instelmenu. Het kalibreren hoeft doorgaans Niet te worden gewizijd.

Wanneer de Druk Kalibreren Instelling is gewijzigd, kut u de fabrieksinstellingteringkrijgen.

Ga als volgt te werk: Blader in het instelmenu kalibreren, de barometrische drukwaarde op- of neerwaarts af tot de tekst "dEF" verschijnt. Dit is de fabrieksinstelling. Verlaat deze dan door [MODE] in te dokken.

HOOFDSTUK2 TIME MENU

Er bestaan drie submenu's in de TIME menu:ijd, chronometer en alarmen.

NOOT: Deze functies zijn toegankelijk in het TIME menu, d.w.z. wanner het indicatormenu onder TIME staat.

In het kloktijd menu geven de displays de volgende gegevens, getoond in Fig. 2.1:

a) Dag van de week;
b) Actuele tijd;
c) Datum dd.mm in 24u display of mm.dd in 12u display, seconden of dual time volgens de的那一atste instelling (wijziging van gegevens met de [ON OFF] toets;
d) Am/pm indicator in 12 u display; en
e) Grafische display van seconden; bij elke twee seconden worden een新模式 blokje verlicht totdat een totale cirkel van gedeelten (60 seconden) is afgelegd.

2.1 INSTellen VAN TIJD EN KALENDER

1. Druk in het hoofdmenu van deijdfunctie gedurende 2 seconden de [SELECT] toets in om het instelprogramma te starten. Op de onderste regel gaan seconden flickkenen.
2. Druk de [SELECT] toets in om maar de regel te gaan die u wilt wijzigen. De volgorde van de regels is seconden, minuten, uren, 12/24u, waar, maand, dag, duale urentijd, duale minutentijd. U kunt de waarde wijzigen in de regel die flikkert.
3. Druk de [ON OFF] toets in om de waarde in de regel te verhogen of op de [QUICK] toets om deze te verlagen. In de seconden regel stelt de [QUICK] toets de seconden weeer op nul.
4. Druk de [MODE] toets in om de uitgevoerde wijzigingen te bevestigen en het instelprogramma te verlaten.

NOOT: Wanner de 12-uer klok is gekozen, worden beside AM/PM aufgebeeld onder het uur op de middelste regel en de datum toont da eerst de maand en dan de dag.

Wonneer u het jaar, de maand en de dag heeft vastgelegd, geeft De Observer de dag van de week op de bovenste regel aan.

Het instelmenu verdwijnt automatisch wonneer u het longer dan een minuut nicht gebruikt.

De dual time blijt hetzelfde ook wanner deijd in het TIME hoofdmenu is bijgewerkt. M.a.w. wanner u de TIME in het hoofdmenu opnieuw heeft aangepast, worden de dual time Niet automatisch aangepast.

De dual time functie is volkommen onaflankelijk van de actuèleijd en beinvloedt nicht de alarmen of de geheugenfunctions. Deze hangen Niet af van de actuèle (lokale)ijd in het TIME hoofdmenu.

2.2 CHRONOMETER SUBMENU

Druk in het TIME menu een keer de [SELECT] toets in om u maar dit submenu te begeven. De chronometerfunctie van De Observer:

• Kan 1-99 tussen- en rondetijden registrieren; en
• Een maximale duur van eenijdmeting aan tot 24:00:00. Bij het overschrijden van deze duur gaat De Observer een geluidssignaal activeren dat aanduidt dat het timen is gestopt. In het chronometermenu geen de regels een display van de volgende gegevens, getoond in Fig. 2.2:

a) Seconden en tiende seconden;
b) Uren en minutes;
c) Een "stopwatch" symbol; en
d) De actuèle tijd.

2.2.1 Het Chronometer Gebruik

Druk in het chronometermenu:

1. de [ON OFF] toets in om de chronometer te starten.
2. de [QUICK] toets in om de rondelijk en tussentijd in het geheugen op te slaan.

Ronde- en tussentijden hebben de volgende display:

In de bovenste regul wird de rondetijd getoond voor die staatde rondetijd. Het nummer van\ deze rondetijd worden op de onderste regul getoond "L #" (# = rondetijd nummer). De rondetijd\ wordt gedurende vrij seconden afgebeeld voordat de gemeten tussentijd worden afgebeeld.

De tussentijd worden op de onderste regel aangegeven met de afkorting "SPL" (SPL = split = tussentijd) gedurende vrij seconden voordat de rondelijk waar worden getoond.

NOOT: u kurz doorlopend tot 99 keer de [QUICK] toets ingedrukt hondenijdensDEXe activiteit voor het registeren en weergeven van neue roonde- en tussentijden.

1. de [ON OFF] toets in om de chronometer te stoppen.
2. de [QUICK] toets in om de chronometer waar te op nul stellen zodia de chronometer is gestopt.

NOOT: Deijdmeting van een andere run kan Niet starten zolang de stopwatch nog Niet op nul is gesteld.

NOOT: Het starten van deijdmeting van een andere run wist de gegevens van de vorigeijdmeting uit het geheugen.

NOOT: Wanner deijdmeting loopt blift de chronometer actief, wanner u overgaat maar andere menu's of submenu's. Een stopwatch symbol worden dan op de onderste regel afgebeid.

2.2.2 Raadplegen van het Chronometergeheugen

Druk in het chronometermenu gedurende 2 seconden de [SELECT] toets in. Dit submenu toont drie hoofddisplays. U kunt de [ON OFF] toets gebruiken om langs de displays te bladeren en de [QUICK] toets om terug te bladeren maar de eerste display.

De eerste display (Fig. 2.3) toont:

a) Hetণ van de tijdmeting;

b) Deijd waarop deijdmeting is gestart;
c) De datum van deijdmeting;
d) Het stopwatch symbol; en
e) De tekst "MEM" om het geheugenoverzicht aan te gehen.

Druk de [ON OFF] toets in om maar de volgende display te gaan.

De tweede display (Fig. 2.4) toont:

a) Het totale aantal rondetijden opgeslagen op de middelste regel; en
b) De tekst "MEM en "LAP" en het stopwatchsymbol op de onderste regel.

Druk de [ON OFF] toets in om maar de volgende display te gaan. In dit menu kut u de individuelle ronde- en tussentijden bekijken, waar bij de informatie over elke tijd op een aparte display worden afgebeeld. U kut individuelle sets van ronde- en tussentijden raadplegen door de [ON OFF] toets te gebruiken voor het aflopen van de displays en de [QUICK] toets om terug te draaien maar de eerste display. De displays zijn opgezet in chronologische volgorde, te beginnen met rondetijd 1.

Deze displays (Figuren 2.5 en 2.6) tonen:

a) De seconden en tiende van seconden van de ronde- of tussentijd op de bovenste regel;
b) De uren en minuten van de ronde- of tussentijd op de onderste regel; en
c) De tekst "MEM" en de tekst "L #" {L # = Lap (Rondetijd)ijd nummer #} of "SPL" {SPL = split(deel)ijd} op de onderste regel. Het stopwatch symbool worden aan de rechterkant afgebeeld. De rondetijd worden eerst gegeven en dan volgt automatisch de overeenkomstige tussentijd.

NOOT: Wonneer een display gedurende een langere tjdsduur aanhoudt, beginnen de rondeen tussentijden te flikkeren met intervallen van 4 sec. Na 10 minutes verlaat de Wristop automatisch het displaymenu.

Druk de [ON OFF] toets in om het geheugen van de geregistreeerde ronde- en tussentijden verder te bekijken. Nadat de LASTe ronde- en tussentijden zijn afgebeeld, toont de

display de eindtijd op de middelste regel en de tekst "End" op de onderste regel (hetgeen het einde van de tijdmeting aangeeft).

Druk een keer de [MODE] toets in om het menu te verlaten en terug te keren maar het chronometer submenu en druk een tweede keer om terug te keren maar het TIME hoofdmenu.

2.3 DAGALARM SUBMENU

De Observer stelt u in staat drie alarmen in te stellen.

Druk in het TIME menu twee koer de [SELECT] toets in om u waar dit submenu te begeven. (Na stopwatch)

In het Dag Alarm menu (Fig. 2.7):

a) worden "ON" of "OFF" (de activeerstatus van een alarm) op de bovenste regel afgebeeld;
b) worden de alarmtijd op de middelste regel afgebeeld; en
c) worden het alarm (1, 2, of 3) op de onderste regel afgebeeld.

Druk de [ON OFF] of de [QUICK] toets in om u:tussen de alarmen 1,2, of 3 te verplaatsen en visualiserer de instellingen voor elk alarm. Wanner een van de alarmen is geactiveerd, worden een klok symbool afgebeeld op de menubalk.

2.3.1 Het instellen van de Dag Alarm(en)

1. Druk de [ON OFF] of de [QUICK] toets in voor de selectie van alarm 1,2, of 3.
2. Druk gedurende 2 seconde de [SELECT] toets in. Op de bovenste regel begint het "ON" of "OFF" te flickkeren.
3. Druk hetzij de [ON OFF] toets hetzij de [QUICK] toets in om u te verplaatsen:tussen "ON" en "OFF".
4. Druk bij de gewenste instelling de [SELECT] toets in om maar de volgende instelleningen te gaan. De volgorde is uren, minuten. Het te wijzigien veldje flikkert.

5. Druk de [ON OFF] toets in om de waarde te verhogen of op de [QUICK] toets om deze te verlagen.

6. Druk bij de gewenste alarmtijd de [MODE] toets in om de wijzigingen te bevestigen en het instelprogramma te verlaten. Een kloksymbol worden links onder in het midden-gedeelte afgebeeld om aan te gezven dat een alarm is geactiveerd.

De Alarm instelling is volbracht. Voor de activering van de overige alarmen geleieve de stappen 1-6 te herhalen.

Het alarmvolume kan nicht worden geregeld.

HOOFDSTUK 3 HOOGTEMETER MENU

De Hoogtemeter biedt u:

• Een instelbare meeteenheid in meters of feet: meters van -500 tot 9000; ft van -1600 tot 29500;
• Een resolutie van 1m of 3ft;
• Een weergave van de daal- en stijgsnelheid met intervallen van 1 secondeijdens 3 minu-ten en cervolgens elke 10 seconden of minder;
• Een logboek, dat 99 individuele logs registreert en dat de totale stijging, de totale daling, het aanlaps, en de duur van het log bevat.
• Een Hoogtemeter-Barometer gebruiksfunctie

Voor het raadplegen en gebruiken van de Hoogtemeter functie:

Druk de [MODE] toets in totdat de indicator direct onder ALTI staat.

Het ALTIMETER menu bevat displays met gegevens, zoals getoond in Fig. 3.1:

a) De daal- en stijsnelheid meters of feet per min;
b) De actuele hoogte met een resolutie per meter of per 3 feet (afhankelijk van de gesele- teerde meeteenheid);
c) Indicator van Hoogtemeter menu en hoogtemeter functie;
d) De actuèleijd; en
e) De buitenste ring van de LCD geeft een grafische weergave van de hoogte in meters of feet over een totaliteit van duizend (een complete cirkel is gelijk aan 1000 meter)

3.1 HOOGTEMETER - BAROMETER GEBRUIK

De Observer kan zowel gebruikt worden als weerstation of als hoogtemeter. Deze bedienings- function wordt gekozen in het instelprogramma in het hoogtemeter- of in het barometermenu. Om dit symbol aan oui te zetten, houd de [Select] toets voor 2 seconden vast en druk dan de [Quick] of [On/Off] toets om een van de functies vast te zetten.

Het symbol voor deze functie worden afgebeeld onder het overeenkomstige menu indicator (ALTI of BARO) met een halve maan vorm. De stand van het symbol geeft aan of De Observer gezruikt worden als weerstation (BARO) of hoogtemeter (ALTI).

NOOT: Dit verschift van het zich verplaatsen:tussen de ALTI en BARO in het hoofdmenu.

DIT IS BELANGRIJK

De gebruiksindicator moet in de ALTI stand staan, anders worden de hoogtedisplay vastgelegd.

Wanner de Hoogtemeter functie is geselecteerd:

• Wordt het apparaat gebruikt als hoogtemeter.

• Worden alle drukveränderingen geinterpreteerd als hoogteveränderingen.

• Verandert Niet de registratie van de luchtdruk op zeiniveau, afgebeeld in het barometer menu, hoewel de registratie van de absolute druk wel verandert.

Wanner de Barometer functie is geseleerd:

• Wordt het apparaat gebruikt als weerstation.

• Interpreteert het apparaat alle drukveranderingen ten gevolge van weersveranderingen.

• Beinvloeden de gemeten veranderingen alleen de drukeregistratie, afgebeeld in het barometermenu. De registratie van zowel de luchtdruk op zeiniveau als van de absolute druk, verandert. Deze veranderingen hebben geen invloed op de hoogteregregistratie in het hoogtemeter menu bij een geactiveerde barometerfunctie.

De Observer is verlaat de fabriek c.q is ingesteld als hoogtemeter.

3.2 HET INSTELLEN VAN DE HOOGTEMETER

Bij de instelling van de Hoogtemeter konnen twee procedures worden uitgevoerd:

• De Hoogte Referentie (bekende hoogte bij de actuèle locatie); en
• Het Hoogte Alarm (signaleert u wonneer een bepaalde geprogrammeerde hoogte is bereikt).

BELANGRIJKE NOOT:

Om de hoogte in te stellen in het ALTI menu, moet de hoogte bekend+zijn. Deze informatie kan bijvoorbeeld worden verkreten m.b.v. een topografische kaart, waar bij u de actuèle locatie en de.daaraan verbonden aangegeven hoogte traceert. Of a.d.h.v. paaljtes en bordjes in bepaalde gebieden. U kunt verder gaan en de instructies voor het instellen van de hoogtemeter volgen, geleverd in het navolgende gedeelte. Wanner de hoogte Nietbekend is, kunt u de luchtdruk op zeeniveau in het Barometer menu instellen. Zie hoofdstuk 4, Het instellen van de Luchtdruk op Zeeniveau.

Het instellen van de Luchtdruk op Zeeniveau werkt de hoogtemeter bij tot de actuèle hoogte met een benadering van tien meter of 30 ft.

Zie voor informatatie betreffende het effect van de buitentemperatuur op de hoogte meting het LASTe gedeelde van Hoofdstuk 3. Informatie over de actuèle luchtdruk op zeiniveau kan worden verkreten via de krant, lokaal veneuws en weersvoorspelling over de radio, het lokale vliegveld of via Internet..

Het instellen van de hoogtemeter:

1. Druk in het hoofmenu van de hoogtemeter (menu indicator onder ALTI) gedurende 2 seconden de [SELECT]toets in. Op de bovenste regel worden de tekst "RE" (die de referentiehoogte aangeeft) afgebeeld. Op de middelste regel worden de actuèle hoogte afgebeeld. Op de onderste regel begint de halve maarvormige gebruksindicator onder de indicatorbalk te flikkeren (Hoogtemeter-Barometer gebruiksfunctione) en de tekst "USE" worden afgebeeld.

2. Druk hetzij de [ON OFF] hetzij de [QUICK] toets in om het symboolonder "ALTI" teplaat- sen (voor hoogtemeter gebruik) of onder "BARO" (voor barometer gebruik).

3. Druk bij de gewenste voorkeur de [SELECT] toets in om maar de volgende instelling te gaan. Op de middelste regel begint de referentiewaarde van de hoogte te knippen- ren.

4. Druk de [ON OFF] toets in om de waarde te verhogen of de [QUICK] toets om de waarde te verlagen.
5. Druk bij de gewenste referentiehoogte de [SELECT] toets in om maar de volgende instelling te gaan (Hoogte Alarm instelling). Op de bovenste regel begint het "ON" of "OFF" te flikkeren.
   6 Druk hetzij de [ON OFF] hetzij de [QUICK] toets in om u:tussen "ON" en "OFF" te verplaatsen voor het Hoogte Alarm.

NOOT: Een geactiveerd hoogte alarm worden aangegeven met een alarm symbol.

1. Druk bij de gewenste waarde de [SELECT] toets in om waar de volgende instelling te gaan. Op de middelste regel begint het hoogte alarm te flikkeren.
2. Druk de [ON OFF] toets in om de waarde te verhogen of de [QUICK] toets in om de waarde te verlagen.
3. Druk bij de gewenste hoogte de [MODE] toets in om de veranderingen te bevestigen en het menu te verlaten.

NOOT: U kunt alsijt terugkeren naar de ALTi hoofddisplay doorijdens een van de 9 stappen de [MODE] toets in te drukken.

Zodra u de referentie hoogte van de actuèle locatie heeft ingesteld gaat De Observer de luchtdruk op zeiniveau corrigeren en om deze reden hoeft deze functie Niet te worden ingesteld.

NOOT: Het instelmenu verdwijnt automatisch wonneer het longer dan een minuut nicht worden gebruikt.

3.3 LOGBOEK SUBMENU

3.3.1 Starten en Stoppen van een Logboek Registratie

In het hoofdmenu van de altimeter start een logboek registratie met twee korte drukken

op de [ON OFF] toets. Een lopende registratie worden op de onderste regel aangegeven met een flikkerende "LOG" tekst. Om een logboek registratie te stoppen, moet u zich in het hoogtemeter menu bevinden en opnieuw twee korte drukken op de [ON OFF] toetsuitvoeren.

De capacititeit van het geheugen is 99 logs, die elk maximaal 20 uur hunnen duren. Na de registratie van de 99^ste log, schrijft De Observer de volgende log over log nummer 1 een (het oustste log) en verwolgdt dan met de numerieve volgorde. Maar ook als het geheugen erder vol zit worden het oustste nummer geleegd om ruimte leeg te makeen en weitere data te registraren.

Het logboek registreert met intervallen van 10 seconden, wat snel genoeg is voor alle activiteiten. Het is Niet möglichk de individuèle waarden van het logboek te raadplegen.

NOOT: U kuntijdens de registatie andere menu's openen. Om aan te gehen dat de logboekregistratie actief is, beeldt De Observer de tekst "LOG"af die op de onderste regel flikkert.

3.3.2 Raadplegen van het Logboek Menu

Druk in het Hoogtemeter menu een keer de [SELECT] toets in om u maar dit submenu te begeven. Het logboek menu heeft vrij displays. Het eerste display worden gedurende 7 seconden afgebeeld. Daarna worden de volgende displays (2-5) met een interval van vier seconden afgebeeld.

1. De eerste display (Fig. 3.2):

Toont op de bovenste regel hetaar;
Toont op de middelste regel de tekst "LO" (LO = logboek) met het flickkerende actuèle logboek-nummer;
Toont op de onderste regel de maand en de dag waarop het logboek is geregisteerd. Links van de maand / dag staat de tekst "Log".

Druk om de vorige geregistreede logs te raadplegen, de [QUICK] toets in.

1. De tweede display (Fig. 3.3) toont de stijgingsinformatie voor het logboeknummer dat is opgeroepen.

2. de bovenste regel toont de gemiddelde stijgingssnelheid gedurende de activiteit.

3. de middelste regel toont de totale verticale stijging.
4. de onderste regel toont de tekst "ASC" samen met de tekst "Log" aan de linkerkant.

NOOT: De maximale stewging./daling die kan worden afgebeeld in een logboek is 39,999 m / ft. Na dit getal springt de teller wee por nul.

1. Het derde display (Fig. 3.4) toont de dalingsinformatie voor het logboek in kwestie dat in display is.

2. op de bovenste regel, de gemiddelde dalingsnelheid gedurende de activiteit.

3. op de middelste regel, de totale verticale daling.

4. op de onderste regel, de tekst "dSC" samen met de tekst "Log" aan de linkerkant.

5. Het vierde display (Fig. 3.5) toont het aantal rondes (lopen) aangevuld in het logboek in kwestie dat in display is.

6. op de middelste regel, het totale aantal stijgingen of dalingen.

7. op de onderste regel, de tekst "LAP" met de tekst "Log" aan de linkerkant.

NOOT: Een lap worden pas geregistreerd als zowel een stijging als de daling minimaal gelijk is aan 50 meter (150ft)t.

De eerste ronde kan waar bij alleen maar een daling zich.

1. De vijfde display toont (Fig. 3.6) de tijsduur van de informatieregistratie in het logboek in kwestie dat in display is.

2. op het middelste regel, de totaleijd van het log.

3. op de onderste regel, de tekst "dUr" (dUr = duur) samen met de tekst "Log" aan de linkerkant.

NOOT: Logboeken wissen zichzelf en können nicht door u selbst worden gewist.

3.4 SNELLE CUMULATIEVE FUNCTIE

Deze functie stelt u in staat de cumulatieve verticale stilging / daling te controeren en ook het

aantal laps van het logboek(nummer) dat op dat moment geregisteerd worden.

U heeft toegang tot deze informatatie door kort te drukken op de [QUICK] toets in een van de TIME, ALTIMETER, of BAROMETER hoofdmenu's. Wanner dit actief is, worden drie displays aufgebeeld en这家伙 sich automatisch af met intervallen van vier seconden (zoals in de figuren voor de etappes 2, 3, en 4 van het Logboek Menu).

• De eerste display toont de stijgingssnelheid en de cumulatieve verticale stilging vanaf het begin van het actuele logboek.
• De tweede display toont de dalingsnelheid en de cumulatieve verticale daling vanaf het begin van het actuele logboek.
• De derde display toont het aantal laps (ronden), volbrachtijdens het actuele logboek.

Na het tonen van de derde display keert De Observer automatisch terug maar het hoofdmenu waarin u zich bevond.

NOOT: Gedurrende deutsche procedure, kunt u met de [QUICK] toets maar het volgende display gaan.

3.5 LOGBOEK HISTORIE SUBMENU

De Logboek Historie toont een samenvatting van alle geregistreerde logs.

Druk in het Hoogtemeter menu twee koer de [SELECT] toets in om u maar dit submenu te begeven. Er bestaan vier displays in de logboek Historie.

In de eerste display (Fig. 3.7):

• Wordt op de bovenste regel hetaar afgebeeld waarop de logboek Historie voor hetaarst is gewist;
• Wordt op de middelste regel de tekst "HIS" ("HIS" = Historie) afgebeeld; en
• Wordt op de onderste regel de maand en dag afgebeeld waarop de logboek Historie hetIRST is gewist.

Druk de [ON OFF] toets in om langs de overige displays te bladeren. (Druk de [QUICK] toets in om terug te bladeren maar het eerste display.)

In de tweede display (Fig. 3.8):

• Wordt op de bovenste regel de tekst "HI" afgebeeld;
• Wordt op de middelste regul de grootste geregistreerde hoogte afgebeeld vanaf de staat gewiste datum; en
• Wordt op de onderste regel de datum aufgebeeld wanner deze bereikt is met afwisseling van datum enJAar.

In de derde display (Fig. 3.9):

• Wordt op de bovenste regel de tekst "ASC"afgebeeld; en
• Wordt op de middelste en onderste regel een getal van maximaal 8 cijfers voor de verticale stijging afgebeeld vanaf de LASTe reset. De middelste regel is actief wanner de Waarde van de verticale stijging boven de waarde van 3 cijfers ligt, die op de onderste regel afgebeeld zich.

In de vierde display (Fig. 3.10):

Wordt op de bovenste regel de tekst "dSC"afgebeeld; en
- Worden op de middelste en onderste regul een getal van maximaal 8 cijfers voor de verticale daling afgebeeld vanaf de laatste reset. De middelste regul is actief wanner de waarde van de verticale daling boven de Waarde van 3 cijfers ligt, die op de onderste regul afgebeeld zich.

Druk de [SELECT] of de [MODE] toets in om deze aktiviteit te verlaten.

3.5.1 Het wissen van de Logboek Historie

Voor het wissen van de Historie van het logboek:

1. Druk in een displays van de logboek Historie gedurende 2 seconden de [SELECT]toets in. Op de bovenste regel worden te tekst "CLR" afgebeeld, op het middelste regel de tekst "HIS", en op de onderste regel de tekst "NO". Het "Yes/No" bericht begint te knipperen.
2. Druk de [ON OFF] of de [QUICK] toets in om u te verplaatsen:tussen "YES" en "NO".
3. Druk de [MODE]toets in om de voorkeur "YES" te bevestigen en het menu te verlaten. De logboek Historie is gewist en er worden een neue startdatum ingesteld omulative cumulate metingen te beginnen.

NOOT: Het instelmenu verwijdigt automatisch wonneer het langer dan een minuut nicht worden gebruikt.

Wij raden u aan de logboek Historie te wissen voordat u met de eerste de logboek registratie(s)要去 beginnen.

3.6 DE INVLOED VAN BUITENTEMPERATUUR OP HOOGTEMETINGEN

De atmosferische druk houdt het gewicht in van luchtmassa boven De Observer: bij een gro-tere hoogte is minder lucht dan bij een lagere hoogte. Het principe van een hoogtemeter is het meten van de verschillende luchtdrukken op verschillende hoogtes.

De buitentemperatuur heeft invloed op het gewicht van de lucht. Dus hangt het verschil van luchtdrukussen twee hoogtes tevens af van de temperatuur.

De hoogteberekening van De Observer is gebaseerd op de luchtdruk bij bepaalde normale temperaturen. Elke hoogte hebelt een bepaalde 'normale' temperatuur. De normale temperatuuren bij elke hoogte worden getoond in Tabel 1.

De fout van de hoogtemeting, veroorzaakt door een afwijkende temperatuur kan als volgt worden berekend. Wanner de som van de temperatuurafwijkingen bij twee verschillende hoogtes 1^ is, worden het hoogteverschil berekend door De Observer op 0.2% van het werkelijkhoogteverschil (Met het gebruik van het UK stelsel is de afwijkingsfactor 0.11% / 1^ ). Dit ligt aan het feit dat de werkelijkke temperaturen Niet alttijd hetzelfde zijn als de normale temperaturen. Een hogere temperatuur dan normala levert eenkleiner berekend hoogteverschil dan het werkelijkheoogteverschil (uw bergbeklimming was feitelijk hoger). Dus een lagere temperatuur dan normala levert een groter berekend hoogteverschil dan het werkelijkheoogteverschil (u klom Niet zo hoop alsWERd aufgebeeld).

Tabel 1. Normale temperaturen bij verzillende hoogtes

Hoopte (m)boven het zeeniveau	Hoopte (ft)onder het zeeniveau	Temperatuur (°C)	Temperatuur (°F)
0	0	15.0	59.0
200	656	13.7	56.7
400	1312	12.4	54.3
600	1969	11.1	52.0
800	2625	9.8	49.6
1000	3281	8.5	47.3
1200	3937	7.2	45.0
1400	4593	5.9	42.6
1600	5250	4.6	40.3
1800	5906	3.3	37.9
2000	6562	2.0	35.6
2400	7874	-0.6	30.9
2800	9187	-3.2	26.2
3000	9843	-4.5	23.9
3400	11155	-7.1	19.2
3800	12468	-9.7	14.5
4000	13124	-11.0	12.2
4500	14765	-14.3	6.4
5000	16405	-17.5	0.5
5500	18046	-20.8	-5.4
6000	19686	-24.0	-11.2

Tabel 2 geeft een voorbeeld waarin de temperatuurafwijkingen positief zijn. In dit voorbeeld is de referentiehoogte ingesteld op 1000m . Bij 3000m is het hoogteverschil 2000m en De Observer toont 80m te weinig (20^ * 2000m * 0.002 / ^ = 80m) . Uw actuele hoogte is dus 3080m .

Alle Suunto producten met een hoogtemeter zijn temperatuurgecorrigeerd. Dit beteKent dat bij constante druk de registatie van de druksensor aktij hetzelfde is onafhankelijk van de temperatuur van het apparaat zich. De buitentemperatuur kan darüber tochter de hoogtemeting beinvloeden zoals hierboven beschreiben is.

Tabel 2. Voorbeeld van gebruik van meters en Celsius

	Laagste punt	Hoogste punt
Ingestelde referentiehoogte (werkelijke hoogte)	1000 m
Display van hoogte		3000 m
Werkelijke buitentemperatuuur	+17.5 °C	+6.5 °C
Normale (tabel) temperatuur	+8.5 °C	-4.5 °C
Temperatuurafwijkingen (= werkelijke - normale)	+9 °C	+11 °C
Som van de temperatuurafwijkingen	+9 °C + +11 °C = 20 °C

Tabel 3 toont een voorbeeld waarin de temperatuurafwijkingen negatief zijn. Hier worden het UK stelsel gebruikt. De referentiehoogte is ingesteld op 3280 feet. Bij 9840 feet, is het hoogteverschil in feet 6560 feet en De Observer toont 100 feet te veel (-14 °F * 6560 ft * 0.0011/°F = -100 ft). Uw actuele hoogte is dus 9740 ft.

Tabel 3. Voorbeeld van gebruik van feet en Fahrenheit.

	Laagste punt	Hoogste punt
InstellingREFERentiehoogte (werkelijke hoogte)	3280 ft
Display van hoogte		9840 ft
Werkelijke buiten temperatuur	+36.3 °F	+18.9 °F
Normale (tabel) temperatuur	+47.3 °F	+23.9 °F
Temperatuurverschil (= werkelijke - normale)	-9 °F	-5 °F
Som van temperatuurafwijkingen	-9 °F + -5 °F = -14 °F

HOOFDSTUK 4 BAROMETERMENU

De Barometer biedt u:

• Een regelbare meeteenheid Mbar of inHg; Mbar is een getallenreeks van 300 tot 1100 Mbar, inHg een reeks van 8.90 tot 32.40;
  Een resolutie van 1 Mbar of 0.05 inHg;
• Een meting met een interval van een uur voor het opnemen van de barometerstand;
  Een automatisch 4-daags geheugen van de atmosferische druk;
• Temperatuurcompensatie (de temperatuur heeft geen invloed op de druk binnen het aangegeven temperatuurbereik);
  Een temperatuurbereik van -20° tot 60°C of van -5° tot 140°F;
  Een temperatuurresolutie van 1^ of F; en
• Een Hoogtemeter-Barometer gebruiksfunctie. Zie Hoofdstuk 3, Hoogtemeter-Barometer Gebruik voor meer informatie.

NOOT: Neem voor het verkrijgen van een betrouwbare temperatuurmeting, De Observer van uw Pols en LAST het gedurende 15 minuten acclimatiseren aan de omgevingsttemperatuur.

Het raadplegen en gebruiken van de Barometer functie:

Druk op de [MODE] toets tot de menu indicator direct onder BARO staat.

In het Barometer menu geeft de display informatie zoals getoond in Fig. 4.1:

a) op de bovenste regel worden de actuèle temperatuur en de barometerstand indicator afgebeeld;
b) op de middelste regel worden de luchtdruk op zeiniveau afgebeeld;
c) op de onderste regel worden de actuèle moyen de de actuèle absolute atmosferische druk afgebeeld. (Druk de [ON OFF] toets in om u:tussen de beiden waarden te verplaatsen); en
d) De buitenring van de LCD geeft een grafische weergave van de atmosferische druk over 100 Mbar of 1 inHg waar bij een complete cirkel gewijk is aan 100 Mbar/1 inHg, afhankelijk van de gekozen meeteenheid.

NOOT: De absolute druk is de actuèle druk op elke locatie en bij elke gegevenijd. De luchtdruk op zeiniveau is de overeenkomstige druk op zeiniveau.

NOOT: De absolute druk hangt af van de huidige hoogte en wee.

4.1 HET INSTellen Van DE LUCHTDRUK OP ZEENIVEAU

Het instellen van de luchtdruk op zeiniveau kan worden gebruikt voor het instellen van de hoogtemeting wanner de hoogte Nietbekend is.

Het instellen van de luchtdruk op zeiniveau:

1. Druk in het barometer hoofdmenu gedurende 12 seconden de [SELECT] toets in. Op de bovenste regel wordt de tekst "SEA" afgebeeld; op de middelste regel wordt de actuèle luchtdruk op zeeiniveau afgebeeld en op de onderste regel begint de halvemaanvormige gebruksindicator onder de indicatorbalk te flikkeren (Hoogtemeter-Barometer gebruiks-functione) en de tekst USE' wordt afgebeeld.

2. Druk de [ON OFF] of de [QUICK] toets in om het symbool onder "ALTI" (voor hoogtemetergebruik) of onder "BARO" (voor barometergebruik) teplaatsen.

3. Druk bij de gewenste voorkeur de [SELECT] toets in. Op de middelste regel begint de luchtdruk op zeiniveau te flickkeren.

4. Druk de [ON OFF] toets in om de waarde te verhogen of de [QUICK] toets om de waarde te verlagen.
5. Druk wanner de actuèle luchtdruk op zeiniveau is afgebeeld, de [MODE] toets in om de veranderingen te bevestigen en het menu te verlaten.

Zodra u deze procedure heeft beeindigd moet de hoogtemeting op De Observer correct bijn binnen een bereik van ongeveer tien meter of enkele tientallen feet.

NOOT: Informatie over de actuèle luchtdruk op zeiniveau kan worden verkreten via de krant, lokaal新产品 en weersvoorspellingen over de radio, het lokale vliegveld of via Internet.

Het instelmenu verdwijnt automatisch wanner het longer dan 4 minuten nicht worden gebruikt.

4.2 4-DAAGS GEHEUGENSUBMENU

DRUK in het Barometer menu een keer de [SELECT] toets in om u maar dit submenu te begeven. Deze functie stelt u in staat de veranderingen van druk te volgen hetgeen u helpt in het voorspellen van veranderingen in weersomstandigheden(d.w.z. stormen).

In het 4-daags geheugenmenu worden de displays afgebeeld die te zien+zijn in Fig.

4.2:

a) de bovenste regel toont de dag van de week;
b) de middelste regel toont de luchtdruk op zeiniveau;
c) de onderste regel toont de tijd die overeenkomt met de druk in de middelste regel in en toont de tekst "MEM"; en
d) De buitenring van de LCD geeft een grafische weergave van de atmosferische druk waar bij een complete cirkel gewelijk is aan 100 Mbar of 1 inHg.

Voor het raadplegen van de informatie opgeslagen in het 4-daags geheugen:

Druk de [QUICK]toets in om langs de Historie van de registraities te bladeren, te beginnen met de toename van een uur voor de eerste zes uur en daarna met tonames van 6 uren. Druk de [ON OFF]toets in om terug te bladeren aan de meest recente registratie.

4.3 INDICATOR VAN BAROMETERSTAND

De Indicator van de Barometer Stand bevindt zich in de linker bovenhoek van de LCD display. Wanner de barometerfunctie actief is worden deze indicator afgebeeld in alle hoofdmenu's om u een indicatie te gehen van de naderende weersomstandigheden. Wanner de hoogtemeter-functie actief is, worden de barometerstandindicator Niet afgebeeld.

De Barometerstand bestaatuit twee lijnen die een boog vormen.Elke lijn vertegenwoordigt een
periode van 3 uur.De rechtter lijn vertegenwoordigt de LASTe 3 uur.De linker lijn vertegenwoordigt 3 uur voorafaand aan de LASTe 3 uur.De lijn kan 9 verschillende bogen geven in de
barometerstand.Voorbeelden:

Situation 6-3 urr geleden

Sterk gedaald (>2Mbar / 3uur)

stabel gebleven

Sterk gestegen (>2 Mbar/3uur)

Situation 3 ur

Voortdurend sterke daling (>2Mbar /3eur)

Voortdurend sterke stijging (>2Mbar/3uu)

Voortdurende sterke daling (>2Mbar / 3uur)

HOOFDSTUK5 KOMPAS MENU

Het kompas biedt u:

• Een resolutie van 1^ voor de koersbepaling en ± 5^ voor de Noord - Zuid koers;

• Een functie voor een te volgen koers, waar bij het verschil kan worden bepaaldussen de te volgen koers de feitelijke koers.

• Een declinatie correctie functie;

BELANGRIJKE NOOT: Houdt De Observer waterpas om een zo nauwkeurig möglichke meting te verkrijgen.

In het kompasmenu tonen de displays de volgende gegevens, te zien in Fig. 5.1:

a) Op de bovenste regel worden een afkorting van een hoofdrichting of een halve hoofdrichting afgebeeld;
b) Op de middelste regel worden een koers in graden afegebeeld;
c) Op de onderste regel worden de actuèleijd afgebeeld; en
d) De buitenomtrek van het LCD geeft een denkbeeldige kompasnaald wee; (het ene blokj geeft het Noorden aan, de drie blokjes het Zuiden)

Voor het raadplegen en gebruiken van de kompasfunctie:

Druk de [MODE] toets in totdat de menu indicator direct onder COMP staat.

Het kompas display is gedurende 45 seconden actief. Hierna gaat het kompas over in de 'sluimer' stand voor energiebesparing. Op de middelste regel worden dan "---" afgebeeld. Druk de [QUICK] toets in om het kompas opnieuw te activeren.

NOOT: Kompas metingen要去en nicht worden uitgevoerd in de buurt van voorwerpen die magnetische bronnen bezitten. Vermijd brede metalen voorwerpen, spanningdraden, luidsprekers, elektrische motoren enz. Dit soort storingen makeh het kalibreren van het kompas relatief vaak moodzakelijk.

Zet uw koers algijd buiten uit, Niet in gebouwen, tenten, kelders of andere schuilplaatsen.

5.1 SUBMENU VOOR TE VOLGEN KOERS

In het kompasmenu(Int)kunt u kiezen tussen de functie die de richting aangeeft en de functie waarbju een koers kunt vastzetten.

In het menu waar bij een koers vastzet worden de volgende gegevens vast gezet, te zien in Fig. 5.2:

a) Vastgezette koers in graden
b) Actuele koers in graden
c) Actueleijd
d) De buitenomtrek van het LCD geeft een grafisch weeer wat het verschil isussen de vastgezette koers en de actuèle koers. Als er een blokje overblijt is de actuèle koers dus gelijk aan de vastgezette koers.

Druk voor het invoeren van het menu voor een te volgen koers, twee ker de [ON OFF] toets in.
Wonneer het actief is druk dan twee keer de [ON OFF] toets in om het te deactiveren.

Het instellen van het vastzetten van de koers

1. Druk gedurende 2 seconden de [SELECT] toets in om het instelprogramma te starten. De actuele richting op de middelste regel, gaat dan flikkeren.
2. Draai De Observer in de gewenste richting. Zet de koers die afgebeeld worden vast door de [QUICK] toets in te drukken.
3. Druk voor het bijwerken van de vastgezette koers een keer de [SELECT] toets in, zodate de vastgezette koers op de bovenste regel begint te flikkeren. Werk dan de waarde bij met de [ON OFF] en [QUICK] toetsen.
4. Druk bij de gewenste te volgen koers de [MODE] toets in om de veranderingen te bevestig- gen en het instelprogramma te verlaten.

NOOT: De bovenstaande stappen können ook worden uitgevoerd in het kompas hoofdmenu.

Het instelmenu verwijdigt automatisch wonneer het longer dan een minuut nicht worden gebruikt.

5.2 SUBMENU VOOR DECLINATIE BIJWERKING

De Observer stelt u in staat het verschil tussen het werkelijkke noorden en het magnetische noorden te compenseren met het bijwerken van de kompas declinatie.

Druk in het Kompas menu een keer de [SELECT] toets in om u maar dit submenu te begeven.

De display wordt getoond in Fig. 5.3:

• Op de bovenste regel worden de actuèle declinatie richting afgebeeld waarbij OFF = geen declinatie; W = West; E = East (Oost) zich;
  Op de middelste regel worden de declinatie in graden afgebeeld; en
  Op de onderste regel worden de tekst "dEC" aufgebeeld.

5.2.1 Het instellen van de Lokale Declinatie

1. Druk gedurende 2 seconden de [SELECT] toets in. Op de bovenste regel begint de tekst "OFF" te flickkeren.
2. Druk de [ON OFF] of de [QUICK] toets in voor het selecteren van de declinatie richting op de bovenste regel.
3. Druk de [SELECT] toets in om maar de volgende instelling te gaan. Op de middelste regel beginnen de graden te flickkeren.
4. Druk de [ON OFF] toets in om het aantal graden in waarde te verhogen of de [QUICK] toets in om deze te verlagen.
5. Druk bij de gewenste graad de [MODE] toets op om de veranderingen te bevestigen en het menu te verlaten.

De lokale Declinatie is nu ingesteld.

NOOT: Meestal staat de declinatie aangegeven in de legenda van de kaart van uw gebied.

Het instelmenu verdwijnt automatisch wonneer het langer dan een minuut nicht worden gebruikt..

5.3 HET KALIBREREN VAN HET KOMPAS

Het kalibreren van een kompas moet worden uitgevoerd wanner De Observer is bloodgesteld aan een sterke magnetische bron, extream koud weer, wanner de batterij is verrangen, of wanner u vermoedt dat andere omstandigheden van de omgeving de kompasregistrations hebben aangetast. Wanner u constateert dat het kompas geen goede richting aan-geeft要去hakilibreren.

NOOT: Kalibreer het kompas voordat u het voor de eerste keer gebruikt, en voordat u een langdurige outdoor activiteit onderneemt.

Het begin van het kalibreren:

1. Druk tweepeer [SELECT] in wanner u zich in het kompas hoofdmenu bevindt. Op de bovenste regel worden de tekst "CMP" en op de middelste regel de tekst "CAL" afgebeeld (Fig. 5.4).
2. Druk gedurende 2 seconden de [SELECT] toets in. Op de middelste regel begint de tekst "PUSH" te flikkeren in afwisseling met het teken "-" (Fig. 5.5). Dit geeft de toets [QUICK / -] aan.
3. Druk [QUICK] in om het kalibreren te starten. Op de middelste regel worden 3600 aufgebeeld en de LCD ring op de verlichte buitenste ring (Fig. 5.6).
4. Houd De Observer waterpas en draai het apparaat langzaam om z^ as met de klok mee of tegen de klok in. Terwijl u draait gaan de LCD blokjes een voor eenuit.

NOOT: Voor het slagen van het kalibreren is het belangrijk dat u De Observer waterpas houdt gedurende de kalibreerprocedure. Dit is eenvoudig uit te voeren. Plaats bijvoorbeeld, De Observer op een omgekeerd glas op een tafel.
5. De Observer informeert u na het afleggen van een totale cirkel, binnen een minuuit dat het kalibreren geslaagd is met de display van een tekst "dOnE" op de middelste regel (Fig. 5.7), of dat het kalibreren要去 worden herhaald met de display "PUSH" en "-"(Fig. 5.5).

NOOT: Het kan voorkomen dat u meerdere pogingen要去 ondernemen om het metsucces te volbrengen.

NOOT: Wonneer de tekst "FAIL" worden afgebeeld op de middelste regel,要去 de batterij er worden uitgenomen en teruggeplaatst voordat u de kalibreerprocedure probeert uit te voeren. Het uitmelen van de batterij "reset" het apparaat.

1. Druk zodra het kalibreren geslaagd is, de [MODE] toets in om het kalibreren te bevestigen. Druk een tweede keer de [MODE] toets in om terug te keren maar het kompas hoofdmenu.

Het kalibreren van het kompas is volbracht.

HOOFDSTUK 6 VAAK GESTELDE VRAGEN

Hoe lang gaat de batterij mee?

De normale levensduur is 12 maanden. De levensduur van de batterij hangt nauw samen met de mate waarin u gebruikt maakt van de achtergrondverlichting, het kompas en het logboek. Het waarschuingsymbol voor een lage batterijspanning worden op de display afgebeeld wanner e nog 5 tot 15 percent van de batterijcapaciteit over is. Dit geeft uijd genoeg om de batterij te verrangen.

Waarom verandert de hoogte nicht, zichs wanneer ik me verticaal verplaats?

U gebruikt dan De Observer als een barometer en de hoogte is vastgezet. Voer de instellenen in het BARO of in het ALTI menu uit om maar de hoogtemeter functie over te gaan. U kunt beginnen met het instellen van de keuze tussen Altimeter/Barometer Gebruik. Zie Hoofdstuk 3, Hoogtemeter-Barometer Gebruik.

Waarom geeft de meting van verticale stijging/daling verschillende registraties zichs wonneer ik me binnen bevind en indezelfde kamer blijf?

Binnenshuis veroorzaken zelfs kleine onbetekenende tochtstromen veranderingen in de luchtdruk. Wanner er bijvoorbeeld een raam open staat aan het one eind van uw huis, kan de luchtstroom een kamer aan het andere eind van het gebouw zolicht beinvoeden dat u er niets van merkt, maar de sensors van De Observer merken dit wel. Omdat De

Observer het stijgen en dalen op basis van veranderingen van de luchtdruk meet, interpreteert het deze veranderingen als een verticale beweging.

Wat gebeurt na de 99^ste log?

Nadat de 99^th log is geregisteerd, schrijft De Observer de volgende log over het lognummer 1.
heen (de oudste log) en verwolgdt dan in numerieke volgorde.

Wat is de maximale capaciteit van een totale verticale stilging of daling in feet/meters, in de logboek Historie?

Het maximale getal dat op de display kan worden afgebeeld, is 39,999.999 in meters of feet afhankelijk van de instelling van de meeteenheid. Dit要去 voldoende zijn voor de meeste gebruikers: 39,999.999 meter is grofweg drievierde van de arardeomtrek.

Hoe lang duurt de uitdraai?

De uitdraaattijd gezet u hoeveel uu er / of minuten de activiteit die in het logboek is geregistreeid, geduurd heeft. Wanner u bijvoorbeeld een trektocht hebt gemaaakt van 13.00 uu rot 18.00 uu en het logboek is actief gedurende ze tijd, dan geeft de uitdraai een tijdsduur van 5:00 uu.

Toont De Observer de komende tendens in de weersomstandigheden?

Nee, De Observer slaat voortdurend gegevens op van barometerdruk en bewaart de gegevens van de laaatste 4 dagen. De grafische weergave van de barometerstanden van de laaatste 6uur wordt afgebeeld met een boog op de bovenste regel. De Observer geeft geen weersvoorspellingen, het slaat gegevens op die u hiervoor kut gebruiken. Realiserer dat het voorspellen van het komende werk gebaseerd要去 zich op verschillende tekenen van de natuur in aanvulling op de barometerstand.

Wat betekent "absolute luchtdruk" en "luchtdruk op zeiniveau"?

De absolute luchtdruk is de actuele luchtdruk op elke plaats op elke gegevenijd. De

luchtdruk op zeeniveau is gelijk aan de overeenkomstige luchtdruk op zeeniveau op een bepaalde hoogte waar u zich bevindt. Wanneru zich bijvoorbeeld op een hoogte van 1,000 m/3,300 ft bevindt, is de absolute luchtdruk gewoonlijk onceveeer 900 Mbar/26.60 inHg. De relatieve luchtdruk op zeeniveau is (bij stabel wij) dan onceveeer 1,013 Mbar/29.90 inHg.

Wat is temperatuurcompensatie?

Wonneer het apparaat met de temperatuur is gecompenseerd, heeft de temperatuur van het apparaat zich geen invloed op de hoogtemeting van het apparaat. Het apparaat kan om uw Pols worden gedragen of op een tafel worden geplaatst - het geeft u in beiden gezallen dezeilfde hoogtemeting mits de weersomstandigheden zich Niet hebben gewijzigd. Alle Suunto Observerinstrumenten bezitten een temperatuurcompensation binnen de getallenreeks van -5 tot 140 °F / van -20 tot +60 °C. Zie Hoofdstuk 3, Invloed van Lucht Temperaturesen op Hoogte Metingen.

Waarom werkht het kompas Niet goed?

Het is bloatgesteld aan externe elektromagnetische storingen en moet worden gekalibreerd.

Zie Hoofdstuk 5, Het kalibreren van het kompas.

Waar is de juiste declinatie te vinden voor mijn zone zodat ik是我的 Observer kan instellen?

Lokale declinatie, hetzij E of W wordt gewoonlijk aangegeven op de kaarten met een eén graad- of een halve graad precisie.

Wanner moet ik De Observer in de Hoogtemeter Functie gebruiken en wanner in de Barometer Functie?

U moet de Hoogtemeter Functie (halvemaan indicator onder ALTI in de menubalk) kiezen wonneer u de hoogte wilt meten en er een verticale voortbeweging in uw activiteit bestaat. Barometer Gebruik is geschikt voor weermetingen.

Door de bank genomen=kunt u wisselen tussen de Hoogtemeter en Barometer functie

door gestudende een trektocht De Observer als hoogtemeter te gebruiken wanner u zich verplaatst en als barometer wannier u kampeert (geen verticale verplaatsing te verwachten). Op deze wijze krijt u preciezere informatatie zowel over de hoogte als over het weer. Zie Hoofdstuk 3, Hoogtemeter-Barometer Gebruik.

Wat beteken de LCD blocjes op de omtrek?

In het Hoogtemeter menu is een totale cirkel gegelijk aan 1,000 meter of 1,000 feet; waarom tonen de gedeelten op de omtrek u op grafische wijze de hoogte over een totaal van duizend. In het Barometer menu is een totale cirkel gegelijk aan 100 Mbar of 1 inHg en de gedeelten geven de luchtdruk aan over een totaal van honderd Mbar of inHg.

In het hoofd Kompas menu geven de gedeelten het Noorden en Zuiden aan (het een oplichtende blokje geeft het Noorden aan, die andere drie het Zuiden). Wonneer u het kompas hebte ingesteld voor het volgen van een bepaalde koers, geeft het gedeelte op de omtrek het verschil tussen de richting die u wilt volgen en uw actuele koers.

HOOFDSTUK7 AFKORTINGEN

dEF default factory setting [waarde fabrieksinstelling van druksensor] komt overeen met de standard (1013 mbar of 29,20inHg) luchtdruk van het zeiniveau.

SNR sensor [sensor]

RE reference altitude [referentiehoogte]

ASC ascent [stijging]

Spl split time [splittijd]

MEM memory view [bekijken geheugen]

HOOFDSTUK 8 AUTEURSrecht EN HANDELSMERK REGISTRATIE

Deze publicatie en de inhoud ervan zijn het eigendom van Suunto Oy en zich uitsluitend bestemd voor gebruik door+zijn klanten voor het verkrijgen van kennis en belangrijke informatie betreffende de bediening van de Suunto Observer.

Nietsuitdezeuitgave mag worden verveelvoudigd,gecopieerd,vertaald of opgeslagen op welke medium dan ook zonder voorafgaande schriftelijke toestemming van Suunto.

Suunto, Wristops en de bijbehorende logos zijn geregistreerde handelsmerken van Suunto Oy. Alle rechten zijn voorbehonden.

Ondanks de grande zorgvuldigheid die we haben betracht bij de samenstelling van deze handleiding, können aan deze handleiding geen rechten worden ontleend.

HOOFDSTUK 9 CONFORMITEIT EU

Alle Suunto Wristops zijn conform de richtlijnen 89/336/TEC van de Europese Unie EMC.

HOOFDSTUK 10 AANSPRAKELIJKHEIDSBEPERKINGEN EN CERTIFICERING ISO 9001

Wanner dit product een defect vertoont dat te wijten is aanmaterialial- en/of fabricatiefouten, za

Suunto Oyuitsluitend na goedkeuring, dit zonder kosten repareren of verrangen, tot (2) tweeaar vanaf de datum van de aankoop.Deze garantie betreft alleen de oorspronke- lijke afnemer en

dekt alleen gebreken die te wijten+zijn aan materiaal en fabricage fouten die zich voordoen bij normala gebruik in de garantieperiode.

Het dekt Niet de schade de afwijkingen als gevolg van een onceval, misbruik, slordigheid, verkeerd gebruik, verandering of wijziging aan het product, of elk gebruik van het product buiten het gebied van de gespubliceerde specificaties, of elke oorzaak die nicht door.Deze garantie worden gedekt.

Er bestaan geen speciale garantiegevallen in aanvulling op bovengenoemde lijst.

Suunto Oy, Suunto Europe en Suunto USA/Canada kennun in geen enkel geval aansprakelijk worden gesteld voor directe of indirecte scha schade,verooraakt door het gebruik of een verkeerd gebruik van het product. Suunto Oy aanvaardt geen aansprakelijkheid voor verlies of schadeclaims door derden, die möglichk als gevolg van het gebruik van dit instrument zouden kuren ontstaan.

Het kwaliteitssysteme van Suunto isGPCertificerd door dt Norske Veritas die voldoen aan de ISO 9001 norm in alle activiteiten van SUUNTO Oy (Quality Certificate No. 96-HEL-AQ220).

HOOFDSTUK 11 VERWIJDEREN VAN HET APPARAAT

Verwijder het apparaat volgens de geldende voorschriften voor het verwijderen van elektronische apparatuur enields het Niet bij het gewone huisvui aan. Eventueleunt u het apparaat inleveren bij de dichtstbij-zijnde Suunto-dealer.

KÄYTTOOPAS

ASIAKASPVALELUN YHTEYSTIEDOT

Suunto Oy

Puh. [phone]

Suunto USA

Fax [phone]

Canada

Europan Call Center

Puh. 1 [phone]

Suannon verkkosivut

Puh. 1 [phone]

Puh. [phone]

www.suunto.com

SISÄLLYSLUETTELO

LUKU 1 JOHDANTO 5
