Producttype	Elektrisch kantelset voor tractorzakkenvuller
Merk	FLYMO
Model	ELECTRIC DUMP SYSTEM
Categorie	Accessoire voor landbouwtractor
Hoofdgebruik	Elektrisch kantelen van de zakkenvuller voor legen
Voeding	12V accu van de tractor
Hoofdcomponenten	Elektrische actuator, schakelaar, kabelboom, steunen, koppelbouten, bouten en ringen
Materiaal van de steunen	Hoogwaardig staal
Installatietype	Op tractoren met fabrieksuitrusting of retrofit met kit
Geschat gewicht	5 kg
Geschatte afmetingen	30 x 20 x 15 cm (bedieningskast)
Hoofdfunctie	Kantelen van de zakkenvuller met draaischakelaar
Veiligheid	Overbelastingsbeveiliging (automatische uitschakeling), kantelalarm, waarschuwingslabel
Onderhoud	Controleren van verbindingen, reinigen van contacten
Repareerbaarheid	Vervangingsonderdelen beschikbaar: actuator, schakelaar, kabelboom
Compatibiliteit	Tractoren met zakkenvuller (specifieke modellen)
Bijgeleverde handleiding	24 pagina's, meertalig (FR, DE, EN, ES, IT, NL)

Veelgestelde vragen - ELECTRIC DUMP SYSTEM FLYMO

Hoe installeer ik het elektrische kantelsysteem op een tractor die niet fabrieksmatig is uitgerust?

Volg de instructies vanaf punt 1 van de handleiding. Begin met het verwijderen van de accu, de zakkenvuller en de handgrepen. Installeer de nieuwe bovenste steun en de onderste steun. Monteer de actuator op de onderste steun met de koppelbout van 2-3/8". Sluit de kabels van de actuator aan op de kabelboom. Leid de kabelboom door de schakelaar en bevestig het accudeksel. Raadpleeg de gedetailleerde stappen in de handleiding.

Welk gereedschap is nodig voor de montage?

U heeft een 7/16" sleutel, een 9/16" sleutel, een set doppen (7/16", 9/16", 3/8"), een kruiskopschroevendraaier, een circlip tang of bevestigingsklem, en eventueel een gereedschap om de accu te verwijderen nodig.

Hoe sluit ik de accu correct aan?

Verwijder eerst de negatieve connector (zwart) en dan de positieve (rood). Voor montage sluit u eerst de rode kabel aan op de positieve pool, daarna de zwarte op de negatieve. Zorg dat de geleiders plat tegen de accu liggen voordat u vastdraait. Dit voorkomt vonken.

Wat te doen als het kantelsysteem niet meer werkt na overbelasting?

Het systeem is uitgerust met een overbelastingsbeveiliging. Het schakelt de stroom uit en keert na ongeveer 2 minuten automatisch terug naar de oorspronkelijke staat. Wacht deze tijd, controleer of de zakkenvuller niet verstopt is. Gebruik de schakelaar om deze iets op te tillen en verwijder overtollige lading met een hark.

Hoe gebruik ik de schakelaar om de zakkenvuller te kantelen?

Plaats de tractor op de losplaats, zet de versnellingsbak in neutraal en trek de parkeerrem aan. Draai de schakelaar tegen de klok in om de zakkenvuller naar de bovenste stand te tillen. Draai met de klok mee om te laten zakken. Het kantelalarm kan klinken; schakel de gereedschapskoppeling uit om het te stoppen.

Hoe stel ik de actuator af als de zakkenvuller niet volledig omhoog gaat?

Verleng of verkort de actuator door de schakelaar te gebruiken om het montagegat uit te lijnen met de sleuf van de bovenste steun. Koppel de actuator los van de steun om de aanpassing handmatig uit te voeren indien nodig. Raadpleeg de tractorhandleiding voor extra afstellingen van de zakkenvuller.

Is het systeem compatibel met alle tractoren?

Deze kit is ontworpen voor tractoren met een zakkenvuller. Een fabrieksinstallatie vereist een specifieke aansluiting (contactslot moet op ON staan om de zakkenvuller te kantelen). Voor retrofit is de voeding direct. Controleer de compatibiliteit met uw tractormodel bij de fabrikant.

Welke veiligheidsmaatregelen moeten worden genomen?

Plaats geen voorwerpen op de zakkenvuller en leun er niet overheen tijdens het kantelen. Koppel altijd eerst de negatieve kabel los om vonken te voorkomen. Zorg dat de actuator niet tegen de achterplaat forceert. Lees en volg alle instructies in de handleiding, met name het waarschuwingslabel dat op de tractor moet worden aangebracht.

Hoe onderhoud ik het elektrische kantelsysteem?

Controleer regelmatig de elektrische verbindingen en kabels. Reinig de accucontacten en zorg dat ze goed zijn vastgedraaid. Inspecteer de actuator op tekenen van slijtage. Raadpleeg de tractorhandleiding voor algemeen onderhoud van de zakkenvuller.

Waar kan ik reserveonderdelen voor dit systeem vinden?

Vervangingsonderdelen zoals de actuator, schakelaar, kabelboom, koppelbouten en steunen zijn verkrijgbaar. Neem contact op met de klantenservice van FLYMO of een erkende dealer. Verwijs naar het modelnummer van de kit bij het bestellen.

GEBRUIKSAANWIJZING ELECTRIC DUMP SYSTEM FLYMO

OPMERKING: Montage-instructies voor tractors die in de fabriek zijn uitgerust met het elektrische stortsysteme, beginnen bij stap 17.

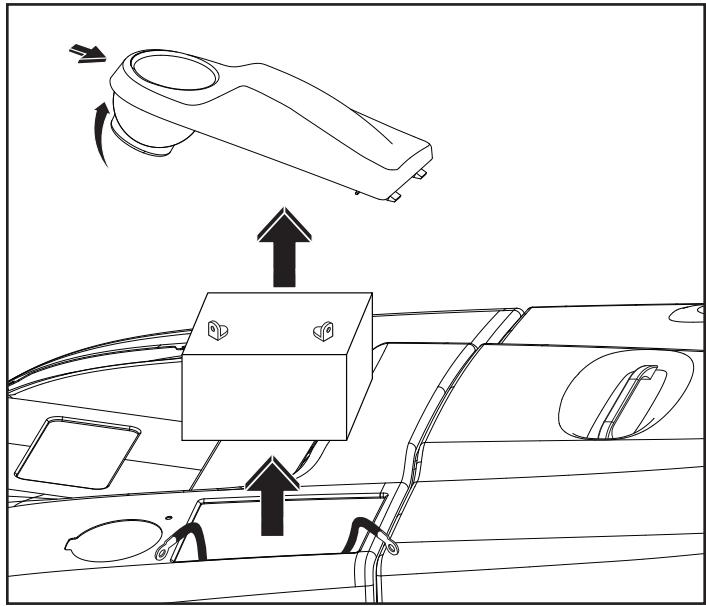

1. Begin met het verwijderen van het accudeksen aan de linkerkant van de tractor. Het deksel worden verwijderd door het gebied voor de bekerhouser maar afterwards duwen. Het deksel zwaait verwolgens open.
2. Verwijder het bevestigingsmaterial van de accuconnector met een 7/16" steeksleutel en til de accu eruit.

OPGELET: Verwijder algintijd de negatieve lading eerst voordat u de positieve lading probeert te verwijdersen om te voorkomen dat de accu beschadigt.

1. Verwijder de opvangbak en zet hem op de grond.

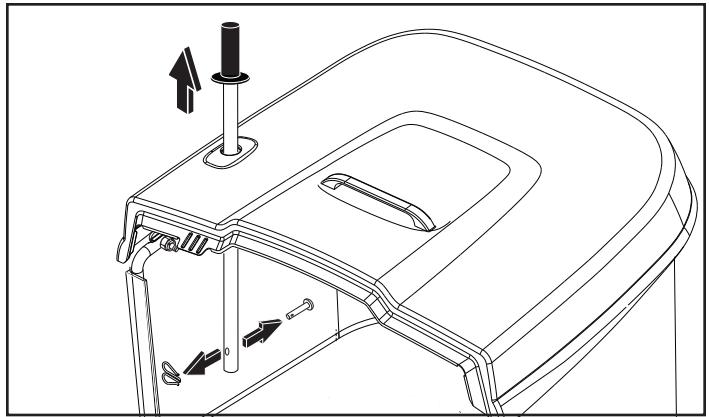

2. Verwijder de klem en borgpen van de basis van de storthendel en verwijderervoigens de storthendel van de bovenkant van de opvangbak.

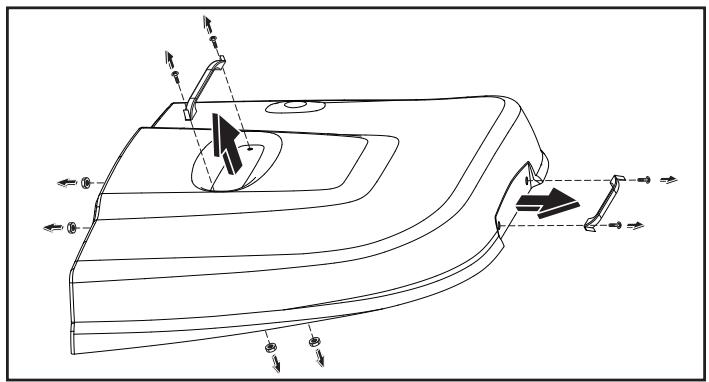

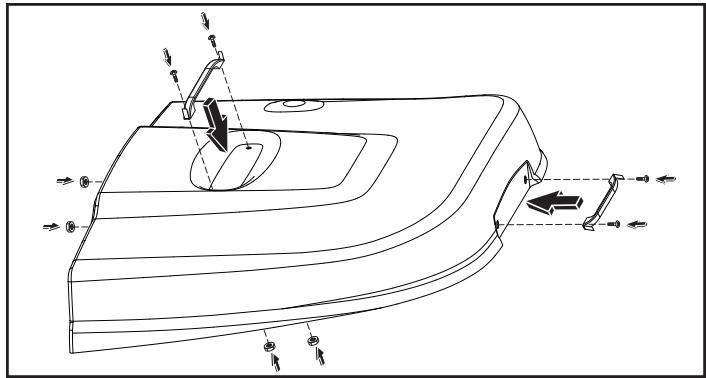

1. Gebruik een Phillips kopschroevendraaier en een 3/8 steeksleutel en verwijder de bovenste opvangbakhendel.
2. Gebruik een Phillips kopschroevendraaier en een 3/8 steeksleutel en verwijder de anschterste opvangbakhendel.
3. Verwijder het deksel van de opvangbak.

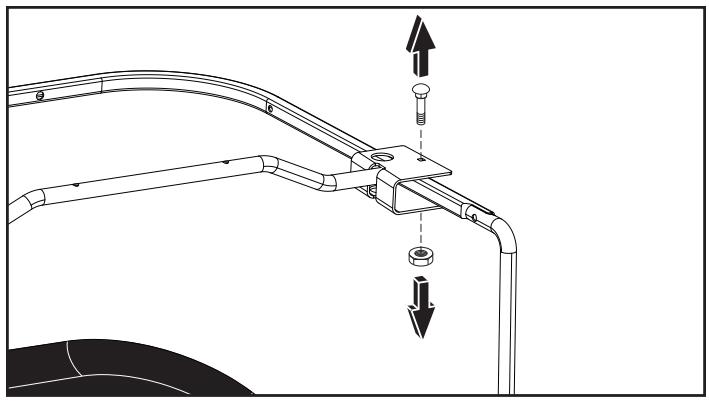

8 Gebruik een 7/16"dropsleutel en verwijder de moer en draagbout die de bovenste zijbeugels aan de opvangbak bevestigen.

9 Til op aan de kruisas en verwijder de bovenste zichbeugel van de opvangbak.

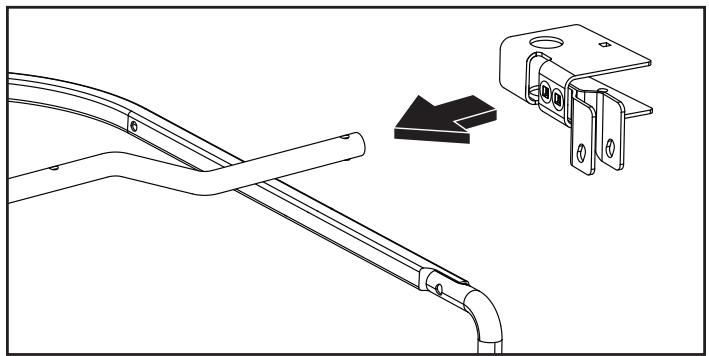

10 Installee het neue samenstel voor de bovenste beugel uit de set door dit op de kuisas te schuiven en dan uit te lijnen met de boutgaten.

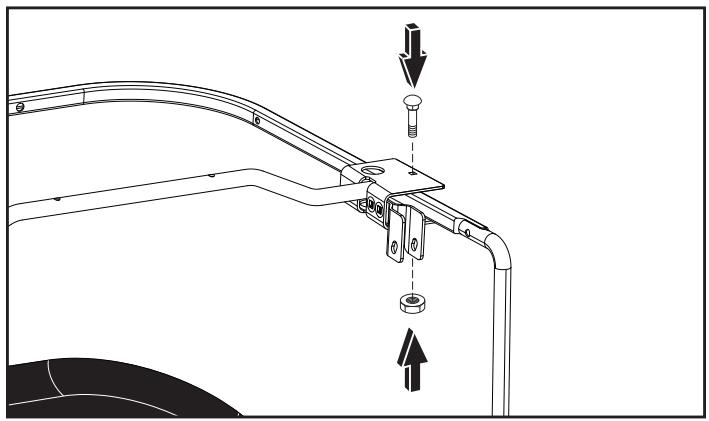

11 Gebruik een 7/16" dopsleutel en plaats de draagbout en de moer terug om het samenstel van de bovenste beugel te bevestigen.

1. Gebruikeen 3/8"dropsleutel en Phillips kopschroevendraier en plaats het deksel van de opvangbak en de hendels terug.

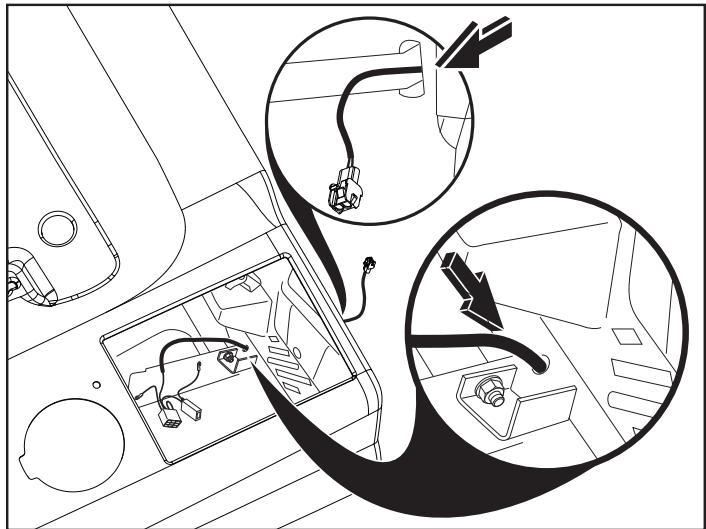

1. Leid het harnas van de verbindingsdraad zo, dat de ooglussen en schakelaarplug zich in de accuopening bevinden en dat de aandrijverplug door de weiterplaat uitsteekt langs de zijkant van de steunbeugel van de opvangbak aan de linkerzijde van de tractor.

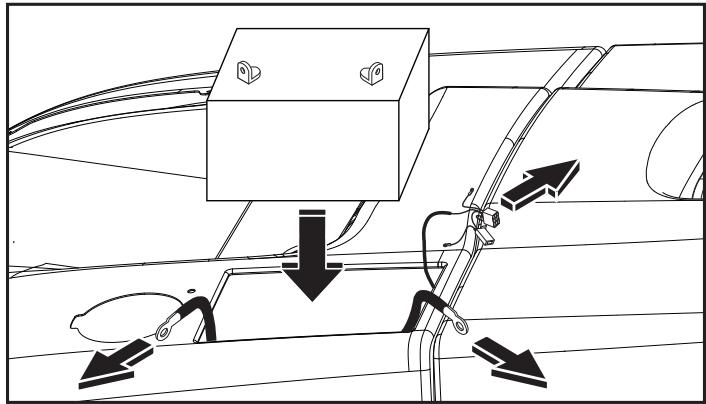

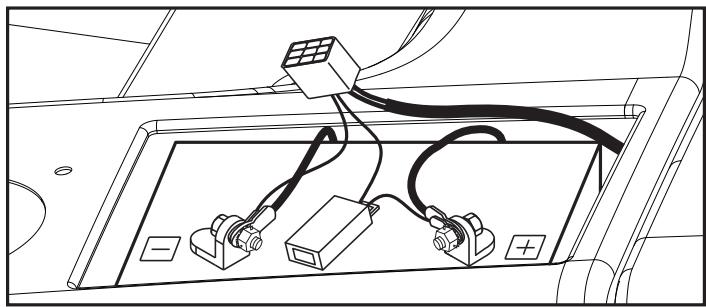

1. Plaats de accu terug.

Zorg dat het harnas boven de bovenkant van de accu worden geleid vanaf de achterkant, rechterhoek.

Sluit eerst de rode draad aan de positieve pool aan en verwolgens de zwarte draad aan de negatieve pool. Zorg dat de draden zich plat gegen de accu bevinden voordat het bevestigingsmaterial wird aangedraaid.

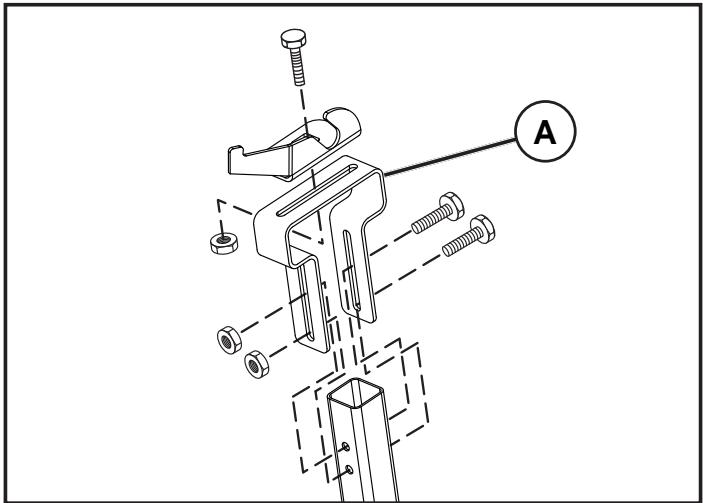

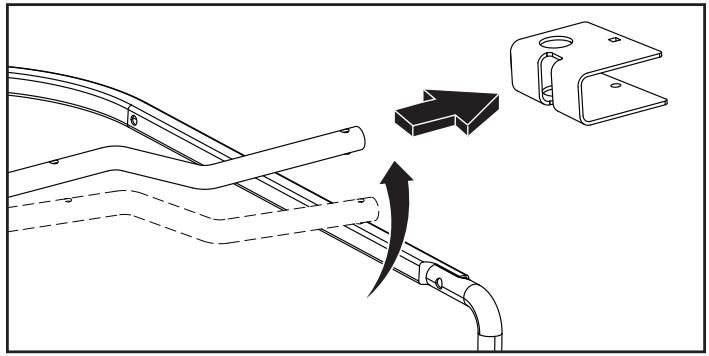

1. Verwijder de bouteen die de afstelbeugel maar de steunbuis bevestigen en verwijder verrolgens de scharnierbeugel uit de afstelbeugel. Vervang de afstelbeugel (A) met de in de set geleverde versie met hoch treksterkte. Voer deze stap aan beiden zijden van de tractor uit.

OPMERKING: Dit kan het afstellen van de opvangbak vereisen. Raadpleeg de Bedienings- en Gebruikershandleiding van de tractor voor de afstelprocedures.

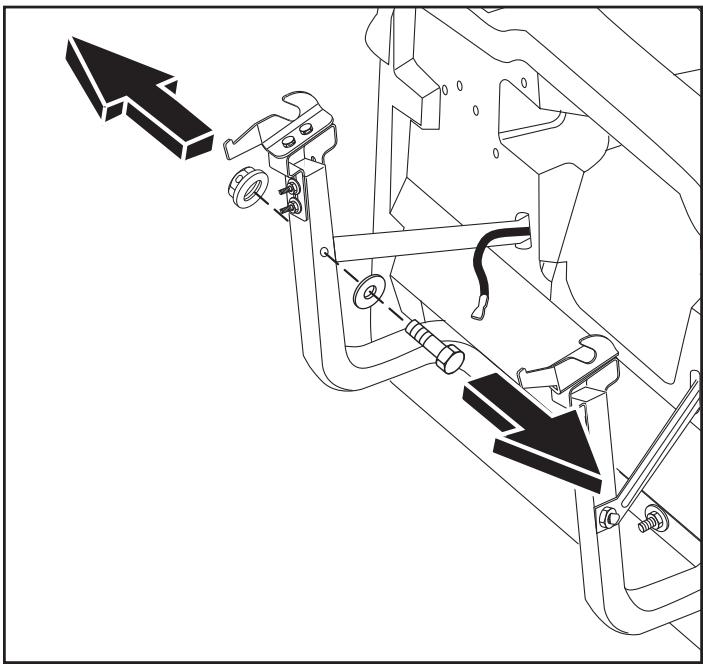

1. Gebruik een 9/16" steeksleutel en een 9/16" dopsleutel en verwijder de bout en moer die de steunbeugel van het opvangbaksamenstel bevestigen aan het steunframe van de opvangbak.

MONTAGE-INSTRUCTIES VOOR TRACTORS DIE IN DE FABRIEK ZIJN UITGERUST MET HET ELEKTRISCHE STORTSYSTEEM BEGINNEN HIER.

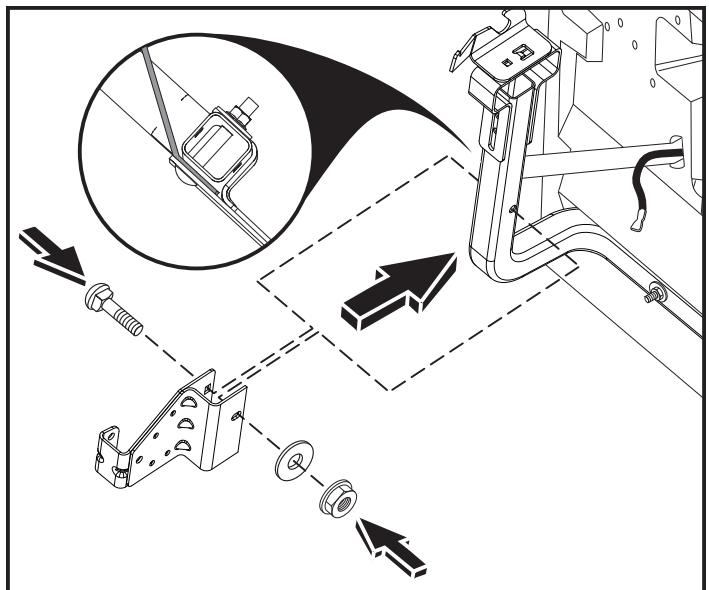

1. Monteer het onderste beugelsamenstel op het steunframe van de opvangbak en lijn de montage-openingen uit met de huidige opening in het frame. Monteer de 2 12 draagbout uit de set via de montage-opening, zorg ervoor dat het bedrade uiteinde van de bout waar de middellijn van de tractor wijst. De steunbeugel die zich uitsstrekt vanaf de weiterplaat要去ussen het frame en het onderste beugelsamenstel gemoneerde worden.
2. Gebruik een 9/16" dopsleutel en monteer de in de set geleverde borgmoer en onderring aan de 212 " draagbout en maak vast.

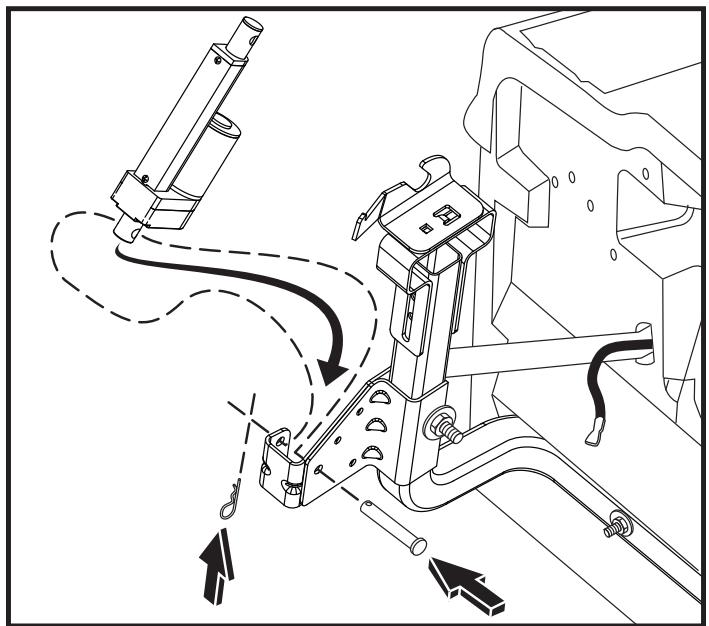

1. Gebruik de 2-3/8" borgpen en monteer de aandrijver op het onderste beugelsamenstel, waar bij de motor maar de voorkant van de tractor wijst.
2. Duw een klem door de opening aan het uiteinde van de 2-3/8" borgpen.

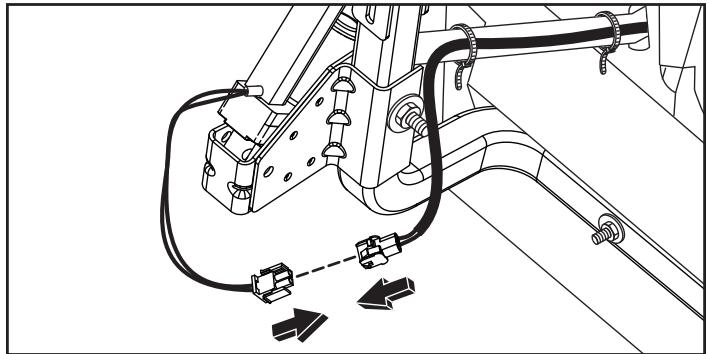

1. Sluit de draadconnectors:tussen de aandrijver en het harnas aan.Gebruik de kabelbinders in de set om de draden aan het opvangbakframe te bevestigen.

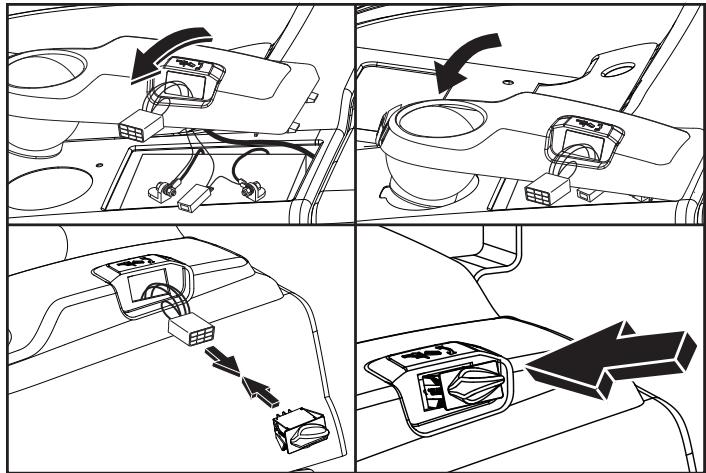

1. Leid het harnas door de schakelaaropening en bevestig verzolgens het neue accudeksen.
2. Steek het harnas in de schakelaar.
3. Klik de schakelaar in het accudeksenl.

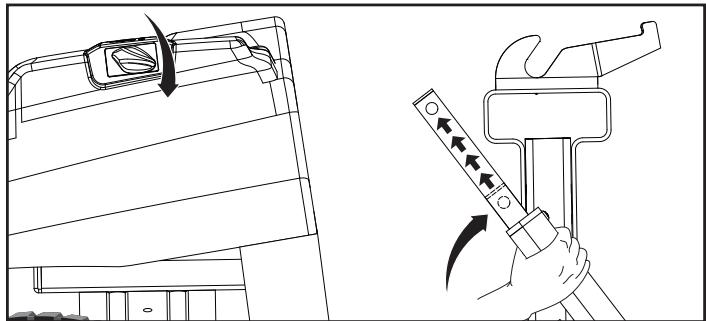

4. Druk de schakelaar in om de aandrijver volledig te verlengen terwijl u de aandrijver met uw rechterhand ondersteunt.

OPGELET: De aandrijver mag Niet in de hinterplaat geduwd worden.

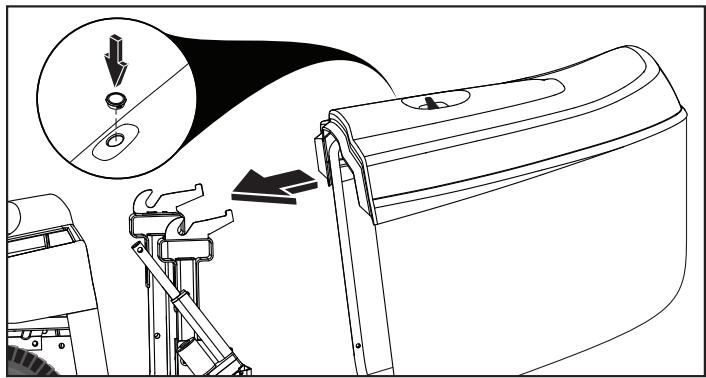

26. Monteer, nu de aandrijver op dechterplaat rust, de opvangbak terug op de achterkant van de tractor.

27. Klik de openingdop uit de set in de opening in de bovenkant van de opvangbak, waar de storthendel was bevestigd.
28. Haal de maaszijde van het opvangbakframe aan de linker-zijde van de tractor om het aandrijversamenstel te kunnen bereiken.

OPMERKING: Verleng of verkort de aandrijver waar wens om de montage-opening met de bovenste beugelgleuf uit te lijnen.

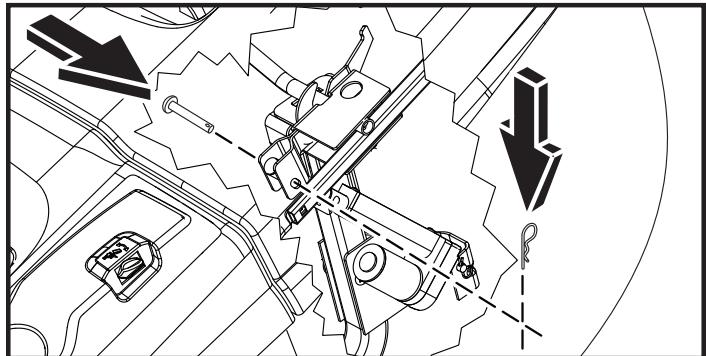

29. Bevestig, door in de opvangbak te reiken, de aandrijver aan het bovenste scharnierbeugelsamenstel met de 1-3/4" borgpen.
30. Reik in de bak en gebruik de meegeleverde klem om de 1-3/4" borgpen te bevestigen.

1. Gebruik de schakelaar om de opvangbak omhoog te brengen enplaats de opvangbakmaas wee terug aan de zijkant van het opvangbakframe.
2. Plaats het meegeleverde waarschuwingslabel op het spatschem van de tractor.

ELEKTRISCH STORTSYSTEEM BEDIENEN

OPMERKING: Bij tractors waar bij het elektrische stortsystem in de fabriek is gemonteerd, moet de contactschakelaar in de stand "AAN" staan om de opvangbak teLATen storten. Bij tractors waar bij de set is gemonteerd, hoeft dit Niet.

1. WAARSCHUWING: Houd vingers en voorwerpen van de Hoopvangbak vandaanijdens de bediening.

Uw tractor is uitgerust met een 'stortbakalarm'. Schakel de koppelingbediening van de aanbouwapparatuuruit om het alarmuit te zetten.

OPGELET: GEEN voorwerpen op de bovenkant van de opvangbakplaaten en NIET gegen de opvangbak leunen.

Zet de tractor op de plek waar u de opvangbak wilt legen.
Zorg dat de transaxle in de neutrale stand staat. Stel de parkeerrem in.

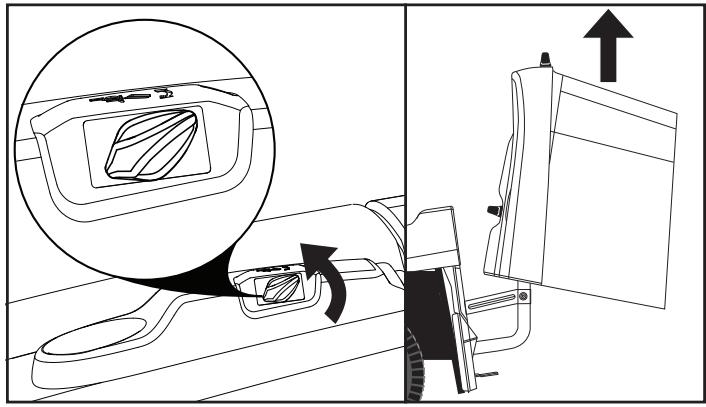

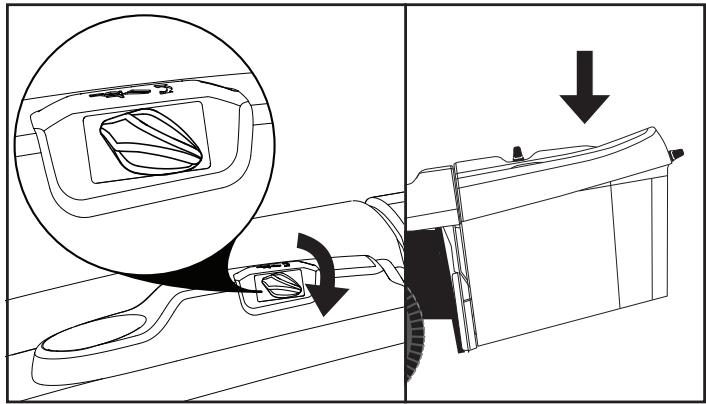

- Activeer, om snoeimaterialiaal te storten de elektrische stortschakelaar door de schakelaar linksom te draaien totdat de opvangbakঃ hoogste stand bereikt.

- Draai de stortschakelaar rechtsom totdat de opvangbak helemaal omlaag gebracht is om het maaien te hervatten
BELANGRIJK: Het elektrische stortsystem kan uitgerust zich met een beschemingsapparaat gegen overbelasting. Als het opvangbaksystem overbelast is, worden de stroomaar het systeme onderbroken. Het beschemingsapparaat reset zichzfelf automatisch na onceveeer 2短时间内. Zorg ervoor dat, zodra het systeme gesesheet heeft, erniets op de bovenkant van de opvangbak ligt of ertegenaan leunt wat het systeme kan overbelasten. Opend de bak met de schakelaar engebruik een smalle hark of soortgelijk gereedschap om het gras uit de bak te scheppen. Zodra u de overtollige belading heeft verwijderd, probeert u de bak te lately storten met behulp van het elektrische stortsystem.
