Producttype	Digitale elektrische radiator
Merk	ROINTE
Model	Rointe ST3 EXT DIG compleet
Afmetingen (H x B x D)	600 x 500 x 100 mm
Gewicht	10 kg
Voeding	230 V ~ 50 Hz
Vermogen	1500 W
Verwarmingstype	Convectie en straling (traagheid)
Thermostaat	Digitaal met weekprogrammering
Functies	Comfortmodus, eco, vorstbeveiliging, 24/7 programmering, raamopeningsdetectie
Beschermingsklasse	IP24 (spatwaterdicht)
Installatie	Wandmontage (bevestigingen meegeleverd)
Onderhoud	Reinigen met een zachte, droge doek; geen schurende middelen gebruiken
Veiligheid	Automatische uitschakeling bij oververhitting, kinderveiligheid, dubbele isolatie
Reserveonderdelen	Beschikbaar op de ROINTE-website; repareerbaarheid gegarandeerd
Garantie	2 jaar
Conformiteit	CE, RoHS

Veelgestelde vragen - ST3 EXT DIG complet ROINTE

Hoe installeer ik de ROINTE ST3 EXT DIG complete radiator?

Bevestig de meegeleverde wandsteun met de juiste pluggen voor uw muur, hang dan de radiator op. Sluit aan op een 230V stopcontact. Voor meer details, raadpleeg de sectie installatie van de handleiding.

Hoe programmeer ik de dag/nacht temperatuur?

Gebruik de programmeertoetsen: selecteer de Comfort modus (gewenste temperatuur overdag) en de Eco modus (verlaagde temperatuur 's nachts). U kunt ook tijdsloten instellen via het weekprogrammeringsmenu.

Wat moet ik doen als de radiator niet verwarmt?

Controleer eerst de stroomvoorziening en dat de thermostaat hoger is ingesteld dan de kamertemperatuur. Zorg ervoor dat de Vorstbeveiliging modus niet is geactiveerd. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe reinig ik de radiator?

Haal de stekker uit het stopcontact en wacht tot het is afgekoeld. Reinig het oppervlak met een zachte, droge doek. Gebruik nooit water, oplosmiddelen of schurende middelen.

Wat is het stroomverbruik van de radiator?

Het maximale vermogen is 1500 W. Het daadwerkelijke verbruik hangt af van de instellingen en de isolatie. De digitale thermostaat optimaliseert het verbruik door een stabiele temperatuur te handhaven.

Is de radiator compatibel met een domoticasysteem?

Dit model is niet standaard verbonden. U kunt echter een externe programmeur gebruiken die compatibel is. Raadpleeg de handleiding voor aansluitmogelijkheden.

Wat betekent het knipperende lampje?

Een knipperend lampje kan een storing aangeven: defecte sensor, oververhitting of programmeerprobleem. Raadpleeg de foutcodetabel in de handleiding om het probleem te identificeren.

De radiator maakt een krakend geluid, is dat normaal?

Ja, krakende geluiden zijn normaal tijdens het opwarmen. Ze worden veroorzaakt door thermische uitzetting van materialen. Als het geluid abnormaal wordt, controleer dan de wandbevestiging.

Hoe activeer ik de vorstbeveiligingsfunctie?

Druk op de Modus toets tot het sneeuwvlokpictogram verschijnt. De temperatuur wordt dan rond 7°C gehouden om bevriezing in de kamer te voorkomen.

Waar kan ik reserveonderdelen voor deze radiator vinden?

Reserveonderdelen zijn beschikbaar op de officiële ROINTE-website of bij erkende dealers. U kunt thermostaten, verwarmingselementen, enz. bestellen. De repareerbaarheid wordt gegarandeerd door de fabrikant.

GEBRUIKSAANWIJZING ST3 EXT DIG complet ROINTE

De thermostaat is een programmeerbaar en intuitief apparaat dat wordt gebruikt voor het regelen van elektrische vloerverwarmingssystemen. Het houdt de temperatuur comfortabel en vermindert tegelijkertijd het energieverbruik.

Dit product werkt op basis van gegevens van de volgende sen- soren:

1. Luchtsensor in de thermostaat.
2. Vloersensor (zie handleiding voor installatie van vloerverwarming voor meer informatie).

Deze thermostaat is geen beveiligingsapparaat en mag uitsluitend worden gebruikt voor het bedoelde doel.

Om schade aan de vloer te voorkomen, moet bij de installatie het juiste vloertype worden geselecteerd

WAARSCHUWING – Belangrijke veiligheidsinstructie

Dit apparaat werkt op netspanning en moet worden geinstalleerd door een gekwalificeerde elektricien. Schakel altijd de stroom uit voordat u installatie- of onderhoudswerkzaamheden uitvoert. Het apparaat mag pas worden ingeschakeld als de hele installatie voldoet aan de geldende elektrische veiligheidsvoorschriften. De elektrische installatie moet voldoen aan de meest recente bekabelingsnormen.

INSTALLATIELOCATIE

De thermostaat moet worden geïnstalleerd in een inbouwdoos met een minimale diepte van 35 mm. Voor optimale prestaties dient de thermostaat op een goed geventileerde plek te worden geplaatst, uit de buurt van ramen, deuren, direct zonlicht of andere warmtebronnen (zoals radiatoren of televisies). De thermostaat is ontworpen voor gebruik bij temperaturen tussen 0 °C en 55 °C en een relatieve luchtvochtigheid van minder dan 80%.

2. INSTALLATIE

1. Maak de voorkant van de thermostaat los van de wandmodule.
2. Plaats de voorkant op een veilige plaats om schade te voorkomen.
3. Leid alle kabels naar de wanddoos. Zorg ervoor dat u het volgende hebt:

· Voeding (fase en nul).

- Verwarmingselement (fase en nul of alleen fase van de schakelaar).

· Vloersensor.

1. Leid de draden door de wanddoos en voltooi de bedrading.

BELANGRIJK: Zorg ervoor dat de kabels volledig in de aansluitklemmen zijn gestoken en stevig zijn vastgedraaid. Alle losse draden moeten worden afgeknipt, omdat ze kortsluiting kunnen veroorzaken. Als er meer verwarmingselementen zijn aangesloten, is een elektrische bypass-doos vereist.

Opmerking: Zorg er altijd voor dat de sensorkabel is geïnstalleerd in een buis die gescheiden is van de voeding van de thermostaat en het verwarmingssysteem.

Opmerking: Als de installatie meer dan 3600 W per thermostaat bedraagt, moet er een schakelaar worden geïnstalleerd.

3. MONTAGE

1. Verwijder het frontpaneel
2. Haal de achterplaat los.
3. Schroef de achterplaat vast in de inbouwdoos met een schroevendraaier..
4. Nadat de bekabeling is aangesloten (zie het aansluitschema), monteert u de thermostaat op de achterplaat en plaatst u het frame en frontpaneel terug.

4. AANSLUITSHEMA

5. ELEKTRISCHE SPECIFICATIES

• Voedingsspanning: 85–265 Vac 50/60 Hz
• Verbruik in stand-by: < 1 W
  · Maximaal vermogen: 16 A (elektrische verwarming) / 3600 W
• Beschermingsgraad: IP21
• Kabelspecificatie: 2,5 mm ^2

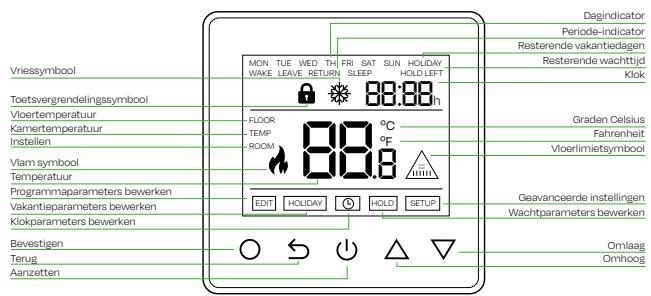

6. ICONEN

7. FUNCTIES

CONFIGURATIE

01. Aan/Uit

· Druk op de knop ○ om in of uit te schakelen.

Opmerking: Wanneer de vorstbeveiliging is geactiveerd, houdt de thermostaat de vorstbeveiligingstemperatuur aan, zelfs als hij is uitgeschakeld.

02. Tijdelijke Temperatuurwijziging

- De tijdelijke temperatuurinstelling is alleen geldig voor het huidige tijdsblok en wordt niet opgeslagen. Gebruik △▽ in het huidige temperatuurmenu om de temperatuur aan te passen.

* Druk op ○ om te bevestigen en terug te keren naar het hoo-fdscherm.

03. Toetsenvergrendeling

· Vergrendelt alle toetsen om onbedoelde wijzigingen te voorkomen.

* Houd 3 seconden ingedrukt in het huidige temperatuurme- nu om de toetsen te vergrendelen of ontgrendelen..

04. Tijd Instellen

· Druk in het huidige temperatuurmenu op ○, daarna zal 📞 knipperen.

· Druk op ○ om de dag in te stellen.

- Gebruik △▽ om de dag te kiezen.

· Druk op ○ om het uur in te stellen.

- Gebruik △▽ om het uur te kiezen.

- Druk op ○ om de minuten in te stellen.

- Gebruik △▽ om de minuten te kiezen.

- Druk op ○ om te bevestigen en terug te keren naar de daginstelling.

- Druk tweemaal op ← om terug te keren naar het hoofdmenu.

05. Vakantiemodus

· Druk in het huidige temperatuurmenu op ○, daarna zal ⏻ knipperen.

· Druk op △▽ om te selecteren HOLIDAY.

· Druk op ○ oom het aantal vakantiedagen in te stellen.

- Gebruik △▽ om het aantal dagen te kiezen.

· Druk op ○ oom de temperatuur in te stellen.

- Gebruik △▽ om de temperatuur te kiezen.

- Druk op ○ om te bevestigen en terug te keren naar het hoofdmenu.

*Stel het aantal dagen in op nul of druk tweemaal op ⏻ om de vakantiemodus te annuleren.

06. Houdmodus (Hold Mode)

· Druk in het huidige temperatuurmenu op ○, daarna zal 📊 knipperen.

· Druk op △▽ om te selecteren HOLD.

· Druk op ○ om ON/OFF in te stellen.

- Gebruik △▽ om "Hold ON" te kiezen.

- Druk op ○ om de temperatuur in te stellen.

- Gebruik △▽ om de temperatuur te kiezen.

- Druk op ○ om te bevestigen en terug te keren naar het hoofdmenu.

*Stel het aantal dagen in op nul of druk tweemaal op ⏻ om de houdmodus te annuleren.

· Druk in het huidige temperatuurmenu op ○, daarna zal ⏻ knipperen.

· Druk op △▽ om te selecteren EDIT.

· Druk op ○ om de dag te kiezen.

- Gebruik △▽ om de dag te selecteren.

· Druk op ○ om het daggedeelte te kiezen.

- Gebruik △▽ om een tijdblok te kiezen.

· Druk op ○ om de starttijd in te stellen.

- Gebruik △▽ om het uur te kiezen.

· Druk op ○ om de minuten in te stellen.

- Gebruik △▽ om de minuten te kiezen.

- Druk op ○ om de temperatuur in te stellen.

- Gebruik △▽ om de temperatuur te kiezen.

- Druk op ○ om te bevestigen en terug te keren naar de selectie van het tijdblok.

- Druk ← meerdere keren of dubbel op ⏻ om terug te keren naar het hoofdmenu.

STANDAARDINSTELLINGEN

DAG	OPSTAAN		VERTREK		TERUGKOMEN		SLAPEN
M-V	07:00	22.0°C	08:30	19.0°C	17:00	22.0°C	22:00	19.0°C
Z-Z	08:00	22.0°C	08:30	22.0°C	17:00	22.0°C	22:00	19.0°C

08. Geavanceerde Instellingen

Meestal ingesteld door technici tijdens de installatie.

· Druk in het huidige temperatuurmenu op ○, daarna zal ⏻ knipperen.

· Druk op △▽ om te selecteren SETUP

- Druk op ○ om toegang te krijgen tot de geavanceerde instellingen.

- Elke parameter wordt geselecteerd met ○ en aangepast met △▽.

N°	NAAM	STANDAARDWAARDE	BEREIK
1	Kalibratie kamertemperatuur	0.0°C	-5.0°C a 5.0°C
2	Kalibratie vloertemperatuur	0.0°C	-5.0°C a 5.0°C
3	Vorstbeveiliging	ON	OF(OFF) ON
4	Vorsttemperatuur	5.0°C	5.0°C -- 15.0°C
5	Sensorselectie	01: Vloer	00: Kamer01: Vloer02: Beide
6	Vloer temperatuur limiet	30.0°C	20.0°C a 50.0°C
7	Temperatuureenheid	00: °C	00: °C01: °F
8	Vertraging van uitvoer	00:00s	00: 00s01: 30s02: 60s03: 90s
9	Temperatuurafwijking	01: 1.0 °C	00: 5.0°C01: 1°C02: 2°C03: 3°C
10	Omgekeerde output	00: OFF	00: OFF01: ON
11	Programma	01: 5+1+1	00: 701: 5+1+1
12	Adaptieve functie	00: OFF	00: OFF01: ON
13	Reset	00: NEE	00: NEE01: JA

1. Kalibratie van kamertemperatuur: Kalibreer de temperatuur die door de kamertemperatuursensor wordt gedetecteerd.

2. Kalibratie van vloertemperatuur: Kalibreer de temperatuur die door de vloersensor wordt gedetecteerd.

3 & 4. Vorstbeveiligingsfunctie: Deze optie maakt het mogelijk om warmte te geven aan uw planten of huisdieren bij een lagere temperatuur. ✿ Dit wordt weergegeven wanneer de thermostaat is uitgeschakeld.

In watergedragen verwarmingssystemen voorkomt dit be- vriezing.

5. Sensorselectie:

· 00 Kamersensor: Werkt via de kamertemperatuursensor.
· 01 Vloersensor: Werkt via de vloertemperatuursensor.
- 02 Beide sensoren: Werkt via de kamertemperatuursensor met een limiet op de vloertemperatuur.

1. Limiet vloertemperatuur: Als u beide sensoren kiest, moet u een limiet instellen om de vloer te beschermen.
2. Temperatuureenheid: °C en °F kunnen worden geselecteerd.
3. Uitgangsvertraging: Deze optie helpt onbedoelde activering van de verwarming te voorkomen.

10. Temperatuurafwijking: De afwijking is 1°C.

De thermostaat begint te werken wanneer de werkelijke temperatuur 1°C lager is dan de ingestelde temperatuur en stopt wanneer deze 1°C hoger is dan de ingestelde temperatuur.

Omgekeerde uitgang: Deze functie is bedoeld voor koelsystemen.

Wanneer de temperatuur 1°C hoger is dan de ingestelde waarde, wordt het koelsysteem uitgeschakeld; anders wordt het ingeschakeld.
11. Programma: Selecteer een wekelijks programma om te bewerken. Er zijn 2 opties:

- 7: Elke dag van maandag tot zondag kan afzonderlijk worden ingesteld.

- 5+1+1: Vijf dagen van maandag tot vrijdag hebben dezelfde instellingen; zaterdag en zondag kunnen afzonderlijk worden ingesteld.

12 Adaptieve functie: Na enkele dagen gebruik zorgt deze functie ervoor dat de gewenste temperatuur al is bereikt wanneer het volgende tijdsblok begint.
13. Reset: Alle parameters worden teruggezet naar de fabrieksinstellingen.

8. STORINGEN

· E1: Fout in kamertemperatuursensor.
· E2: Fout in vloersensor.

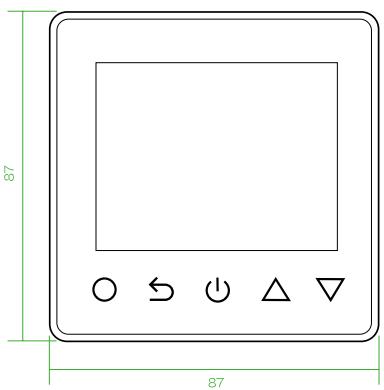

9. AFMETINGEN (mm)

10. GARANTIE

Rointe® Garantie

Rointe® garandeert dat dit product, bij normaal gebruik en onderhoud, vrij is van materiaal- en fabricagefouten gedurende een periode van drie (3) jaar vanaf de aankoopdatum door de consument. Indien binnen deze periode een defect wordt vastgesteld, zal Rointe® instaan voor reparatie of vervanging.

Indien het product defect is:

• Breng het terug naar het verkooppunt samen met een factuur of ander gedateerd aankoopbewijs.
• Neem contact op met Rointe®, die zal bepalen of het product moet worden vervangen of teruggestuurd.

Deze garantie dekt geen kosten voor demontage of herinstallatie, en is niet van toepassing als Rointe® aantoont dat het defect werd veroorzaakt door onjuist gebruik, het niet volgen van de installatie-instructies of schade door de eindgebruiker.

De enige verantwoordelijkheid van Rointe® is om het product te repareren of vervangen onder de hierboven vermelde voorwaarden.

Beperkingen van aansprakelijkheid

Rointe® is niet aansprakelijk voor enige vorm van verlies of schade, direct of indirect, voortvloeiend uit het niet naleven van enige garantie, expliciet of impliciet, of enig ander gebrek aan dit product.

Deze garantie is de enige door Rointe® afgegeven garantie voor dit product. De duur van enige impliciete garantie, inclusief geschiktheid of verkoopbaarheid, is beperkt tot drie jaar zoals hierboven vermeld.

Deze garantie doet geen afbreuk aan uw wettelijke rechten.
