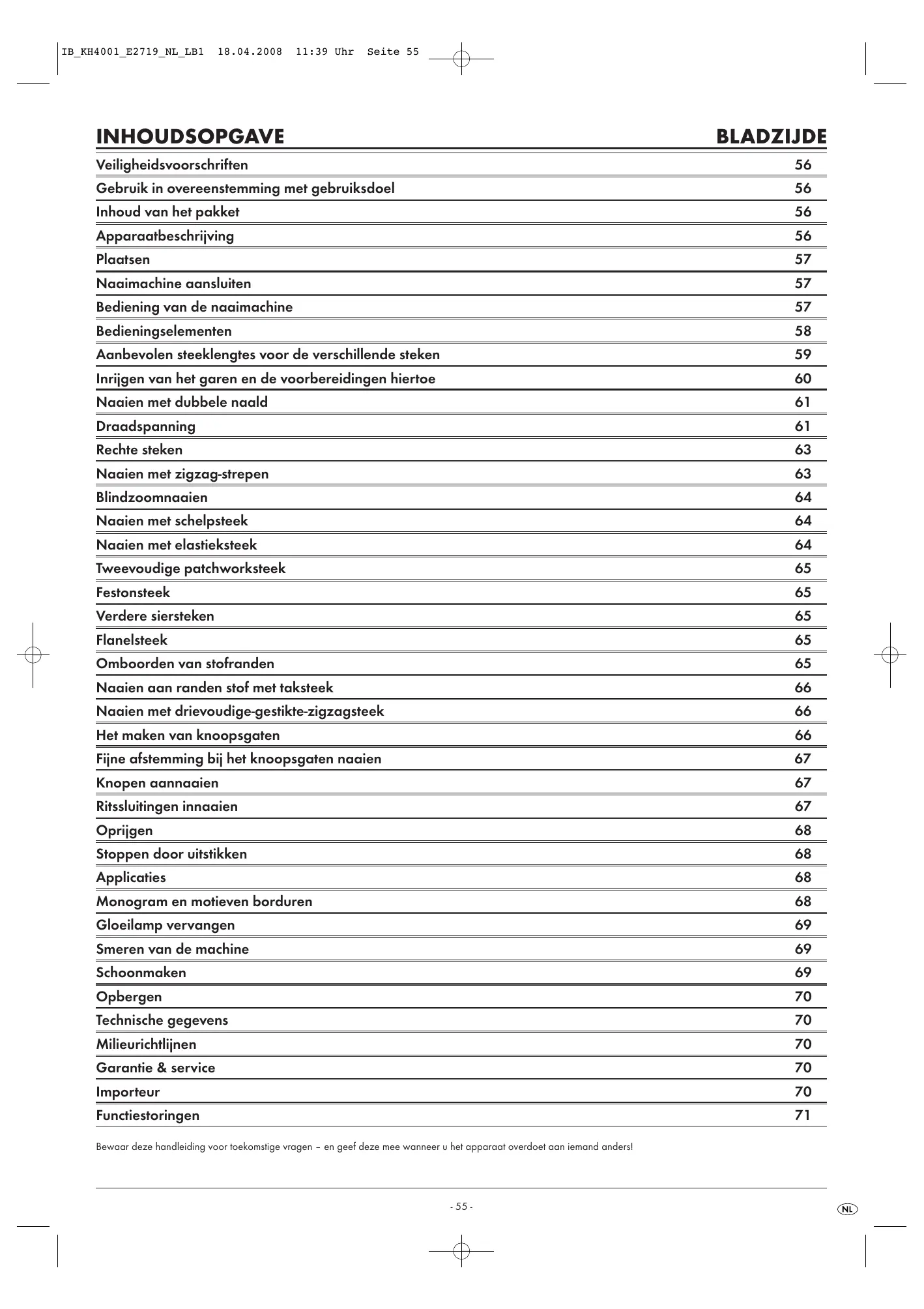

GEBRUIKSAANWIJZING KH 4001 FREE-ARM SEWING MACHINE LERVIA

Veiligheidsvoorschriften	56
Gebruik in overeenstemming met gebruiksdoel	56
Inhoud van het pakket	56
Apparaatbeschrijving	56
Plaatsen	57
Naaimachine aansluiten	57
Bediening van de naaimachine	57
Bedieningselementen	58
Aanbevolen steeklengtes voor de verschillende steken	59
Inrijgen van het garen en de Voorbereidingen hiertoe	60
Naaien met dubbele naald	61
Draadspanning	61
Rechte steken	63
Naaien met zigzag-strepen	63
Blindzoomnaaien	64
Naaien met schelpsteek	64
Naaien met elastieksteek	64

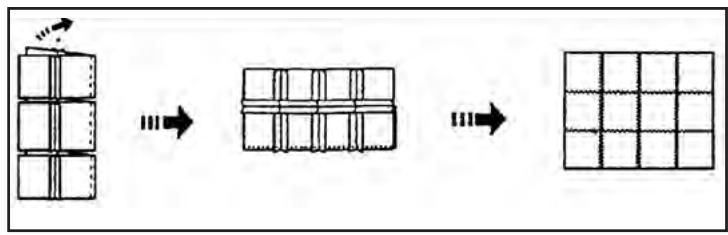

Tweevoudige patchworksteek	65
Festonsteek	65
Verdere siersteken	65
Flanelsteek	65

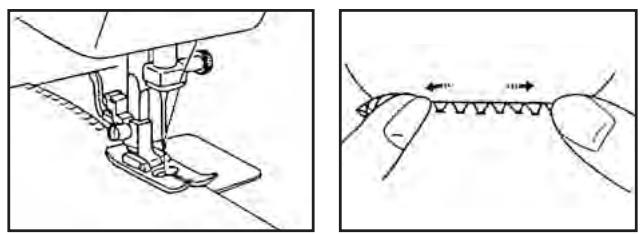

Omboorden van stofranden	65
Naaien aan randen stof met taksteek	66
Naaien met drievoudige-gestekte-zigzagsteek	66
Het make van knoopsgaten	66

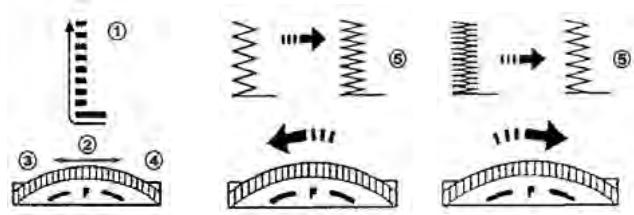

Fijne afstemming bij het knoopsgaten naaien	67

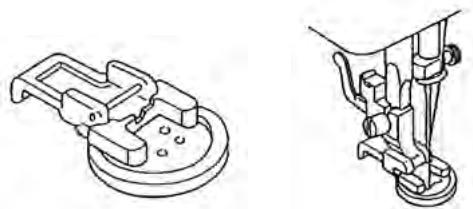

Knopen aannaaien	67
Ritssluitingen innaaien	67
Oprijgen	68
Stoppen door uitsikken	68
Applications	68

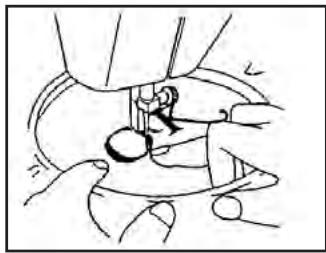

Monogram en motieven borduren	68

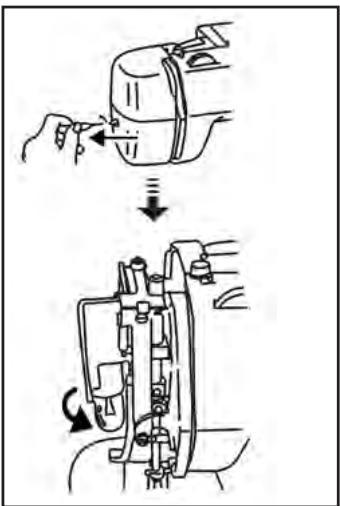

Gloeilamp verrangen	69
Smeren van de machine	69
Schoonmaken	69
Opbergen	70
Technische gegevens	70
Milleurichtlijnen	70
Garantie & service	70
Importeur	70
Functiestoringen	71

Bewaar deze handleiding voor toekomstige vragen - en goof deze mee wonneer u het apparaat overdoet aan iemand anders!

Veiligheidsvoorschriften

Bij omgang met een naaimachine kan men net als bij elk ander elektrisch apparaat gewond raken en in levensgevaar geraken. Om dit te voorkomen en om veilig te werken, dient u het volgende in ache te nemen:

• Lees voor het eerste gezruik van uw naaimachine deze handleiding aandachtig door.
• Bewaar deze gebruiksaanwijzing op een geschikte plaats in de buurt van het apparaat. Als u het apparaat van de hand doet, geef dan ook de gebruiksaanwijzing mee.
  Haal aktijd de netstekker uit het stopcontact als u Niet met de machine werk. Zo voorkomt u gevaar van ongelukken door onbedoeld inschaken.
  Haal erst de netstekker uit het stopcontact, voordat u het lampje verwisselt of onderhoud aan de machine pleegt. Zo voorkomt u levensgevaar door een elektrische schok.
• Trek de netstekker Niet aan het snoeruit het stopcontact. Pak bij het uittrekken de stekker en Niet het snoer vast.
• Gebruik de naaimachine uitsluitend in droge ruimtes.
• Laat een beschadigde netstekker of netsnoer onmiddelijk door deskundig personeel of door de klantenservice verrangen, om gevaarlijke situatuies te vermijden.
• Dit apparaat is Niet bedoeld voor gebruik door Personen (met inbegrip van kinderen) met beperkte fysieke, zintuiglijke of geestelijkke vermogens of met gebrek aan ervaring en/of gebrek aan kennis, tenzij ze onder toezicht staan van een voor hun verilgheid verantwoordelijkke persoon of van die persoon aanwijzingen krijgen voor het gebruik van het apparaat.
• Bij kinderen is supervisieoodzakelijk om ervoor te zorgen dat zeniet met het apparaat spelen.
• Gebruik de machine nooit met geblokkerde ventilatieoppeningen. Houd de ventilatieopeningen van de machine alsmede de voetschakelaar vrij van pluisjes, stof en stofafval.

Waarschuwing voor letsel en beschadiging:

volgens de wet hebt u als gebruiker van elektrische apparaten de plicht om door veiligheidsbewust gedrag möglichke ongelukken te voorkomen:

• zorg dat de werkplek op orde is. Als de werkplek Niet op orde is, kan dat ongelukken tot gevolg hebben.
  Zorg voor een goede verlichting tijdens het werkken!
• Draag geen wijde kleding of sieraden,,ondat die door bewegende delen;kennen worden gegren.Als u langhaar hebttdraag dan tevens een haarnetje.
• Voorkom een onnatuurlijke lichaamshouding. Zorg voor een stevige ondersteuning en zorg altijd voor evenwicht.
• Als ongelukken können worden herleid tot onzorgvuldigkeit in de omgang met het apparaat of indien de verilgheidsvoorschriften in de handleiding Niet in alot zich genommen, aanvaardt de fabrikant geen aansprakelijkheid voor dergelijkke schade.

De naaimachine is bested...

• voor gebruik als verplaatsbaar apparaat,
• voor het naaien van normala huishoudelijk textiel en ...
• uitsluitend voor gebruik in het privé huishouden.

De naaimachine is nicht bestemd ...

• voor een vaste opstelling,
• voor de verworking van andere materialien (bijvoorbeeld leer, tentdoek, zeildoek en vergelijkbare zware stoffen),
• voor gebruik in bedrijfsmatig of industrielle omgevingen.

Inhoud van het pakket

Naaimachine

Voetpedaal met stekker voor aansluiting en net stekker

Verlenging van de naaitafel metvak voor toebehoren

Naivoetje

Naaivoetje voor het naaien van knoopsgaten

Naaivoetje voor het aannaaien van knopen

Naaivoetje voor het innaaien van ritssluitingen

Voetje voor blindzomen

6 naainaalden (universele enkele naalden formaat nr. 14; platte schacht, een naald is bij levering ingezet in de machine)

1 dubbe naald

4 spoelen (een spoel is bij levering ingezet in de machine)

Plaat voor uitsk-werkzaamheden (stoppen)

2 schroevendraaier (groot enklein)

extra garenkloshouder

2 garenklosholders (groot enklein)

Beschermhoes voor de naaimachine

Tornmesje met kwastje

Hulpje voor draadinvoer

naaimachineoleie

2 onderleggers van vilt

Steekplaat-opener

Controleer na het uitpakken of de inhoud van het pakket compleet is.
Een aantal accessoires kan in het vak voor toebehoren in de naaitafelverlenging zitten.

Apparaatbeschrijving

1 Bovenste draadgeleiding
Instelknop voor de bovendraadspanning
3 Handgreep
Instelwiel enkele nauld - dubbele nauld
Garenkloshouder
6 Instelknop voor de steeklengte
7 Bevestigingsopening voor de extra garenkloshouder
8 Spoelas
9 Spoel-aanslag
10 Handwiel

1 Kijkvenster voor steeksoort
Keuzeknop voor steeksoort
18 Stekkaansluiting voor voetpedaal-verbindingssnoer
Aan/uitknop
16 Schakelaar voor het omkeren van de naairichting
16 Inkeeping
17 Borgring
18 Blokkerpallen
Vinger
20 Verlenging van de naaiafel metvak voor toebehoren
21 Steekplaat
Naivoetje
Knoopsgathevel
24 Naaldebestigingsschroef
25 Naivaotietj-lifthevel
25 Afdekking kopse kant
Hevel voor straktrekken van de draad
28 Netstekker
Voetpedal
30 Naaimachine-stekker

Accessoires

kleine garenkloshouder
grote garenkloshouder
Stopplaat
extra garenkloshouder
Vilten onderleggers
4 spoelen
Naaivoetje voor het innaaien van ritssluitingen
Naaivoetje voor het naaien van knoopsgaten
Naivaotje voor het aannaaien van knopen
6 Nainaalden
41 Dubbele naald
12 grote schroevendraaier
kleine schroevendraajer
44 Beschermhoes
45 naaimachineoleie
Kwastje entornmesje
Steekplaat-opener
Hulpje voor draadinvoer
Voetje voor blindzomen

Plaatsen

• Verwijder alle verpakkingsmaterialen van het apparaat en de accessoires.
• Zet de naaimachine op een tafel die stabel, egaal en antislip is.

Naaimachine aansluten

• Verbind de naaimachine-stekker met de stekkeraansluiting aan de naaimachine.
• Steek de netstekker in een stopcontact.
  Activeer de aan/uit-knop 10 om de naaimachine en de verlichting in het directe bereik aan te zieten.

De naaimachine is nu gebruiksklaar.

Bediening van de naaimachine

Aan/uit-knop 1

Met deze knop ① worden de netspanning en tegelijkkertijd de verlichting in het directe bereik in- en uitgeschakeld.

Zet de aan/uit-knop 14 in de stand ,1" om de naaimachine aan te zetten.
Zet de aan/uit-knop in de stand "O" om de naaimachine uit te zetten.

Voetpedaal 29

Zodra het voetpedaal ④ heellicht wordt ingetrapt, begint de machine op lage snelheid te naaien. Wordt het voetpedaal ② verder ingetrapt, neemt de naaisnelheid van de machine toe. Tilt men de voet op, zodate er geen druk meer worden uitgeoefend op het voetpedaal ⑧ , stopt de machine.

Let op!

Let erop, geen voorwerpen op het voetpedaal te leggen om onbedoeld op gang komen van de machine te vermijden.

Verwisselen van de nainaalden

Let op

Haal de netstekker 電 uit het stopcontact! Het apparaat kan anders onbedoeld op gangkommen.

1. Breng de naaldstang in de hoogst mogelijke positie door aan het handwiel te draaien.
2. Druk de naaivoet-lifthevel ⑤ waar beneden, zodat het naaivoetje ② op de steekplaat ① omlaag worden gelaten.
3. Verwijder de naald, doordat u de bevestigingschroef voor de naald 2 losdraait.
4. Draai de新模式 in te zetten naald zo, dat de vlakke kant van de naaldschacht waar onderden wijst en voer de naald zo ver möglichk van onderen af in de naaldklem.
5. Draai de schroef van de naaldklem vast.

Controle van de naalden

1. De gebruike naainaald moet.altijdrechtzijn en een perfecte punt hebben om een soepel naaien mogelijk te make.
2. Om te controlleren of de naald verbogen is, legt u de vlakke kant van de naald op een glad en egaal oppervlak. Hier kurz u het Beste beoordelen of de naald verbogen is.

1. Vervang de naald als deze verbogen of stomp is.

Verwisselen van het naaivoetje

Afhankelijk van het soortaaSuiwerkzaamheden dat u wilt uitvoeren, kan het nodig zich om hetaaSivoetje te verwisselen.

Let op

Haal de netstekker ⑥uit het stopcontact! Het apparaat kan anders onbedoeld op gangkommen.

1. Zet de naald door aan het handwiel 10 te draaien (op zich dicht, gegen de wijzers van de klok in) in de hoogst möglichke stand en til de naaivoet-lifthevel 25 en zodoende de voetstang op.
2. Maak de voet los door voorzichtig waar boven drukken van de ontgrendelende hevel aan dechterzijde van de schacht van het naaivoetje.

1. Positioneer het naaivoetje ② dat gemonteerd要去 worden met rustende zool zo op de stekplaat ① , dat de dwarse stift voor de ophanging aan de voet en de uitsparing (groef) op de schacht van de voet exact in een rechte lijn zijn (boven elkaar staan).
2. Laat de lifthevel ② waar beneden zakken en brengt zodoende de verbinding van het naaivoetje ② met de schacht van het naaivoetje tot stand. Als de voet correct gespositioneerd is,要去这家伙 bij inklikken in de dwarse stift voor de ophanging van de voet.

Omschakelen op vrij-arm bedrijf

Het naaien met vrije arm is geschikt voor kokervormige en moeilijk toegankelijke bereiken aan kledingstukken en ander textiel. Om uw machine om te schakelen op bedrivf met vrije arm, tilu eenvoudigweg de verlenging van de naaitafel 20 eruit.

1. Til de verlenging van de naaitafel op, totdat deze uit de vergrendeling losgaat.
2. Trek de verlenging van de naaitafel ②aar links eruit.

Bedieningselementen

① Opmerking

Als u van steekoort wisselt, zet de naald dan altijd in de hoogste stand om beschadiging van de naald te voorkomen.

• Om een bepaalde steeksoort te kiezen, draauit u aan de steeksoort-keuzeknop 12, totdat het nummer van de gewenste steeksoort in het kijkvenster 1 to zien is.

① Opmerking

Alle steeksoorten haben een vooraf ingestelde steekbreedte, zodat na keuze van de steeksoort alleen de steeklengthe nog door de gebruiker要去 worden gekozen en ingesteld. De volgende tabel toont de vooraf ingestelde steekbreedten bij≦iedere steeksoort en het bijbehorende geadviseerde bereik van steeklengthes.

① Opmerking

Vór het verstellen van de steeksoort-keuzeknop 12 door aan de steeksoort-keuzeknop 12 te draaien,要去 u het naaivoetje 2 door gebruik van de lifthevel 25 ontlasten en de naald uit de stof tillen.

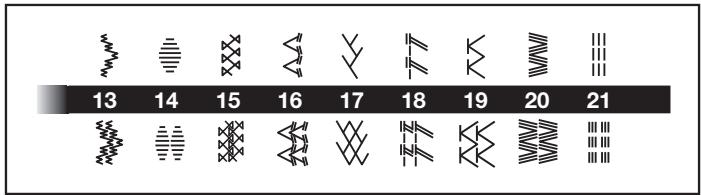

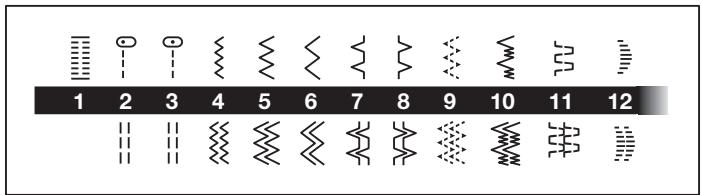

Steeknummer	Omschrijving van steeksoort	vooraf ingestelde steebreedte in mm (inch)	Geadviseerde steenklenge in mm (inch)
1	Knoopsgatsteek, automatisch, 1-niveau	5(13/64)	F-1,5(1/64-1/16)
2	Rechte steek(Naaldstand links)	0	1-4(3/64-5/32)
3	Rechte steek(Naaldstand in het midden)	0	1-4(3/64-5/32)
4	Zigzagsteek	1,5(1/16)	F-4(1/64-5/32)
5	Zigzagsteek	3,5(9/64)	F-4(1/64-5/32)
6	Zigzagsteek	5(13/64)	F-4(1/64-5/32)
7	Blindzoomsteek	3(1/8)	F-2(1/64-5/64)
8	Schelpsteek	5(13/64)	F-3(1/64-1/8)
9	Elastieksteek	5(13/64)	F-2,5(1/64-3/32)
10	Rechte blinde steek(rekbaar)	3(1/8)	F-1,5(1/64-1/16)
11	2-voudige patchworksteek	5(13/64)	F-3(1/64-1/8)
12	Festonsteek	5(13/64)	F-1,5(1/64-1/16)
13	Wafelsteek	5(13/64)	F-1(1/64-3/64)
14	Parelsteek	5(13/64)	F-1(1/64-3/64)
15	Flanelsteek	5(13/64)	vast ingesteld;2,5(3/32)
16	Pijlpuntsteek	5(13/64)	vast ingesteld;2,5(3/32)
17	Taksteek	5(13/64)	vast ingesteld;2,5(3/32)
18	Schuin uitlopende (open) overlock-steek	5(13/64)	vast ingesteld;2,5(3/32)
19	Elastiek-overlock-steek	5(13/64)	vast ingesteld;2,5(3/32)
20	Drievoudige rechtezigzagsteek	5(13/64)	vast ingesteld;2,5(3/32)
21	Drievoudige rechte steek	0	vast ingesteld;2,5(3/32)

Installing van de steeklength

Afhankelijk van welke steeksoort is ingesteld, kan het voor het beste resultaat naairesultaatoodzakelijk+zijn, om de steekleinte overeenstemming hiermee te要去en instellen.

• De op de kartelrand van de steeklengthe-instelknop aangebrachte getallen komen steeds overeen met de betreffende steeklengthe in millimeters (mm), dus EEN HOGERE GETALLENWAARDE BETEKENT DAT DE STEEK LANGER WORDT.
• Bij de stand „0" van de instelknop voor de steeklengte 6 vindt er geen vooruitschuiven van het ngaigodplaats. Deze stand worden gebruikt om knopen aan te naaien.
• Het bereik dat gemarkeerd is met „F“ worden gebrukt voor het makeen van zogehehen satijnsteken (heel nauw geplaatste zigzag-steken). Satijn-steken konnen worden gebrukt om knoopsgaten te omranden of als decoratiesteken. De betreffende benodigde instelling binnen het „F“-bereik voor ieder speciaal geval, hangt af van het materiaal en het gebruekte naaigaren. Om telkens de juiste instelling te vinden, dient u eerst de instelling van de steek en de steeklengte uit te proberen door proof te naaien op een overeenkomstig restje stof, hierbij tege-lijkertijd het gedrag bij het vooruitschuiven te observeren en totdat u de juiste instelling met het gewenste resultaat heeft gezonden, te variieren.

①. Steeklength
②. Draaierichting voor het verkorten van de steeklengthe
③. Draairichting voor het vergroten van de steeklengte

Achteruit naaien

• Om anschteruit te naaien, drukt u de omkeerschakelaar voor de naairrichting 6 tot aan de aanslag en houdt u deze tijdens een gewelijkijdig Licht activeren van het voetpedaal ingedrukt.
• Omoorui te naaien, stopt u de druk op de omkeerschakelaar voor de naairichting 15, waarna de machine direct overgaat op voorui te naaien. Achteruiu naaien wordt vooral gebruikt om het uiteinde van naden af te hechten en te versterken.

Inrijgen van het garen en de Voorbereidingen hiertoe

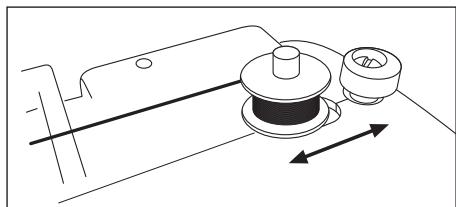

Spoel bezeten

1. Klap de garenkloshouder ⑤ waar boven en zet er een klos garen op. Borg deze met een garenkloshouder ①/② in de passende grootte.
2. Leg een vilen onderlegger op de spoelas en verrolgens een lege spoel waarop.
3. Rijg de draad door de bovenste draadgeber 1
4. Wikkel het losse uiteinde van de garendraad eenaar omdraaingen met de wijzers van de klok mee op de lege spoel.
5. Als de eerste omwikkelingen van het garen strak op de spelof zitten, drukt u de spelof met de spoelas 8 gegen de spoelaanslag 9.

1. Trek het handwiei rechts aan de machine Licht aan buiten toe eruit om het naaiwerk van de motor af te koppelen.

1. Schakel nu de naaimachine in en trap op het voetpedaal ②. Als de spoel vol is, knipt u de draad door.
2. Druk de spoelas 6 weer maar links en haal de volle spoel eraf.
3. Druk het handwiel ① weer maar binnen - anders blijft het naaiwerk van de motor afgekoppeld.

Inzetten van de spel

Let op

Haal de netstekker 出 het stopcontact! Het apparaat kan anders onbedoeld op gang komen.

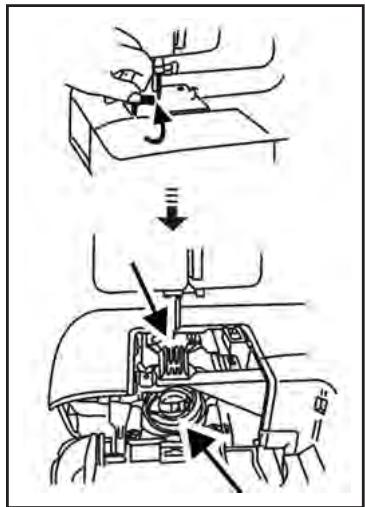

1. Zet de naald door aan het handwiel te draaien (op zich dicht, gegen de wijzers van de klok in) in de hoogst möglichke stand en ontlast en til de voet op met de lifthevel 25.

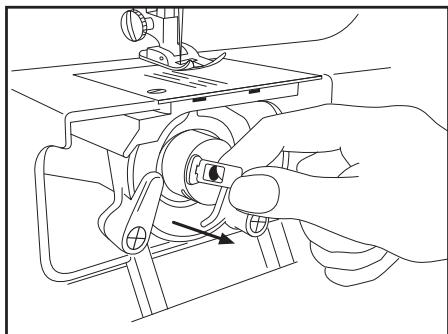

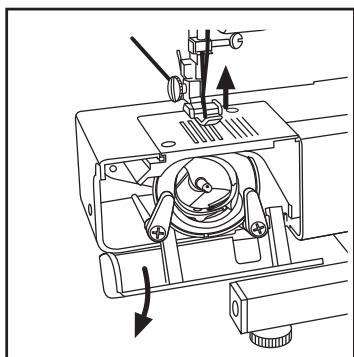

2. Verkrijg toegang tot de drager van de spoeldop doordat u eerst de verlenging van de naaitafel op de erder beschrenen wijze verwijdert. Open de klep van de naaitafel. Haal de spoeldop eruit door het lipje waar u toe te trekken (klappen) en daarna de gehele dop uit de houder van de dop waar u toe van de doorn van de spoel af te trekken.

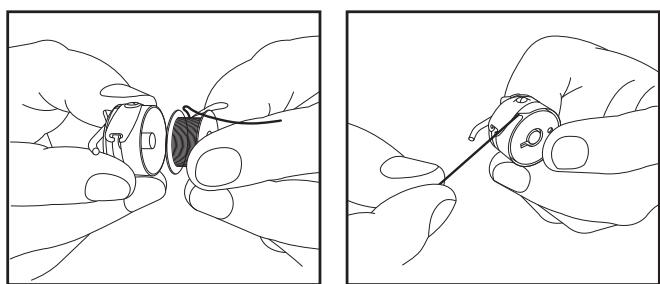

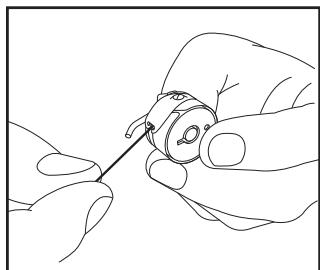

1. Wikkel ongeveer 10 cm (4") garen van de in te zetten bezette spoel af en zet de spoel in de spoeldop. Houd hierbij de spoeldop vast. Trek het afgewikkelde stuk draad tegelijkkertijd maar beneden en waar links in de sleuf van de spoeldop totdat de draad in het oog voor het uittreden van de draad onder de veertong loopt.

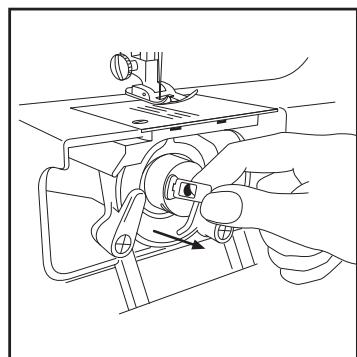

1. Zet de spoeldop dan in de dophouder door de dop bij het lipje vast te pakken en dit verwolgens los te lately. De vinger 16 aan de buitenzijde van de spoeldop moet in de inkeping 16 bovenop in de houder van de spoeldop grijpen.

① Opmerking

Als de spoeldop Niet correct in de houder van de dop is ingezet,
zal deze direct na het begin van het naaien eruit vallen.

Inrijgen van de bovendraad

1. Til het naaivoetje door de lifthevel te gebruiken, zoals goontoed, op.
2. Zet de naald door draaien aan het handwiel (tegen de wijzers van de klok in) in de hoogst mogelijkke stand.
3. Schuif een klos garen op de horizontal liggende garenkloshouder 5 en druk dan een van de twee meegeleverde garenkloshoulders / op de stift, dat het klosje garen op haarplaats worden gehonden.

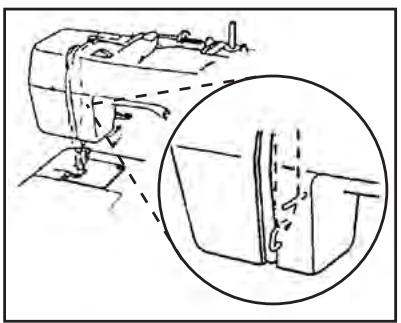

① Opmerking

Kies de garenkloshouder 1/2 in overeenstemming met de vorm en de grootte van de gebruekte klos garen. De buitendoorsnede van de gekozen garenkloshouder 1/2要去 een beetje groter zich dan de buitendoorsnede van het gewikkelde garen op het klosje garen.

1. Voer de van het klosje garen afgetrokken draad door de draadgeleidingen zoals weergegeven op de afbeelding en op de machine.

① Opmerking

Verzekert u zich ervan, dat de draad van rechts maar links door het oog van de hevel voor het straktrekken van de draad ⑦ worden geregen. Bij het inrijgen van de bovendraad in de machinenaald要去 de draad van voor�cheren ingeregen worden en het uiteinde van de draad要去 daarna ongeveer 15 cm (6") via het oog van de naalduitgetrokken worden. Gebruik bij het inrijgen het inrijghulpje ⑧.

Steek de lus van het inrijg-hulpje 46 vanachten door het oog van de naald. Rijg de draad door de lus en trek het inrijg-hulpje 46 voorzichtig terug. Zodoende worden de draad automatisch door het oog van de naald getrokken.

Omhooghalen van de onderdraad

1. Het het naaivoetje 2 en de naald in de hoogst mogelijkke stand.
2. Pak het uiteinde van de bovendraad met de linker hand vast en draai dan het handwiel (tegen de wijzers van de klok in), totdat de naald een keer helemaal maar beneden en dan weeer maar boven in de hoogste stand heeft bewogen.
3. Gewoonlijk heeft de bovendraad de onderdraad dan in een lus "gevangen" en omhoog gehaald. Trek het uiteinde van de bovendraad maar u toe en de spelof zal een grote lus aan onderdraad vrijgeven.
4. Trek ongeveer 15 cm (6") van beiden draden van de klos garen, resp. de spoel af. Leg de bovendraad van bovenaar benedenussen de tenen van het naaivoetje en trek dezeervolgens in de richting van dechterzijde van de naaimachine. Leg de onderdraad net zo als de bovendraad, schuin waar rechts in de richting van dechterzijde van de naaimachine.

Naqien met dubbele naald

Uw machine is ook gemaakt voor het nauien met dubbele naalden 40, zodate er telkens met twee bovendraden genaaid kan worden. Deze beiden bovendraden konnen hierbij gelijke kleur hebben - of voor decoratieve doeleinden - ook verschillende kleuren.

• Zet het instelwiel enkele naald - dubbele naald op het symbool voor „Dubbele naald".

Inzetten van de dubbele naald ①

In prince gaat het inzetten van de dubbele naald net zo als het inzetten van de enkele naald. Ook hier要去 de vlakke kant van de naaldschacht maarachten wijzen en de Ronde kant van de dwars-doorsnede van de schacht maar voren.

Opzetten van de extra garenkloshouser

Zet de verticaal staande garenkloshouder in het gat ① nabij de horizontaal ligende garenkloshouder ⑤ aan de bovenzijde van de machine. Steek de tweede klos garen op de verticaal staande garenkloshouder.

Inrijgen van de dubbele naald 41

Beide naaldpunten要去 afzonderlijk worden ingeregen.

1. Inrijgen in de rechter naaldpunt

Gaat u overeenkomstig het inrijgen van de enkele naalden te werk en gebruik de draad van de klos garen op de extra garenkloshouder Rijk de draad door de rechtter draadgeleiding.

2. Inrijgen in de linker naaldpunt

Rijg de linker naaldpunt opdezelfde wijze in als de rechter,voer de draad echter,voordat u deze in het oog van de linker naaldpunt invoeren,door de linker draadgeleiding.

Onderdraad inzetten

De spoel van de onderdraad worden net zo ingezet als bij de enkele naald (zie hoofdstuk „Inrijgen van het garen en de Voorbereidingen hiervoor").

Draadspanning

De draadspanning is wezenlijk van invloed op de kwaliteit van de gemaaakte steken. Het wisselen van soort garen of het naaien van een andere stof kan opnieuw instellen van de draadspanningoodzakelijk maken.

① Opmerking

Voordat u het eigenglijke naaiwerk gaat naaien, moet u op een rest stof vandezelfde soort een naaitest utvoeren en de draadspanning, indien nodig, corrigeren totdat het testresultaat tevredenstellend is.

Mogelijkke verkeerde instellenen van de draadspanning en de gevolgen ervan:

Spanning van de bovendraad te groot:

aan de bovenzijde van de stof wordenkleine lussen zichtaar.

Reduceer de spanning van de bovendraad door de stelknop voor de bovendraadspanning 2aar een lager getal te draaien.

Spanning van de bovendraad te laag:

aan de onderzieje van de stof zich krine lussen te zien.

Verhoog de spanning van de bovendraad door de stelknop voor de bovendraadspanning ② maar een groter getal te draaien.

① Opmerking

De spanning voor de onderstraad werk in de fabrik al zo ingesteld, dat deze voor algemeen gebruik correct is. Zodoende is er voor de meeste naaiwerkzaamheden geen verandering van de instellingoodzakelijk.

Bij het naaien met dun garen in een dunne stof kan hetECHTER voorkomen, dat de juiste instelling van de draadspanninger Niet meer alleen bereikt kan worden door anders instellen van de spanning van de bovendraad.Daarom kan er door de gebruiker ook een instelling van de spanning van de onderdraad uitgevoerd worden en wel volgens de navolgend beschreiben procedure.

Spanning van de onderdraad te laag:

aan de boenzijde van de stof wordenkleine lussen zichtaar.

Reduceer eerst de spanning van de (boven)draad, doordat u de instelknop voor de spanning van de bovendraad 2 draait en instelt op een lagere waarde. Indien het naairesultaat daarna nog altijd Niet tot tevredenheid is en de bovendraadspanning op de laagste waarde staat, dan verandert u de onderdraadspanning aan de spoel als volgt.

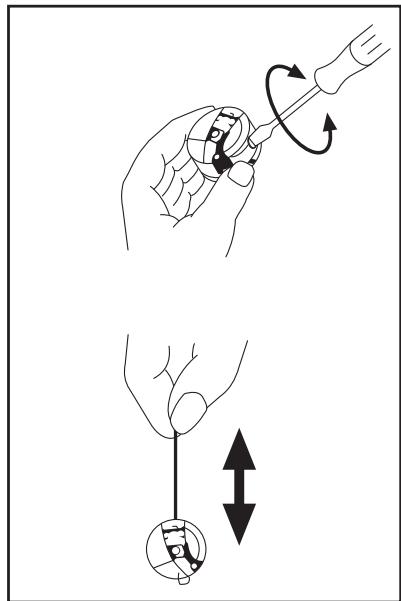

Spoel

Verhoog de spanning van de onderdraad aan de spoel, doordat u met eenkleine schroevendraaier 3 de schroef die zich aan de aandrukveer van de spoeldop bevindt met de wijzers van de klok meedraait. Hierbij magECHTER Nieteer dan een hele omdraaing gedraaid worden.
Denk eraan om de schroef weir in de oorspronkelijke stand terug te draaien voordat u aan de volgende naaiwerkzaamheden begint!

De juiste draadspanning

De juiste draadspanning is belangrijk, aangezien een te hoge evenals een te lage spanning leidt tot verzwakking van de stevigheid van de naad en vaak ook tot golven in het stofoppervlak in het bereik van de naad.

te naaien stoffen		Naald-grootten	Garendijke
zeer dun	fijne tricotstoffenKantFijn linnenZijdeOrganzaChiffon	9	Katoengaren: 80Synthetisch garenfijn, gemercisereerdkatoen
licht	VoileTaftSynthetische stoffenZijdeBatist	11	Katoen: 60-80Naaigaren: „A“Synthetisch garengemercisereerd: 50
gemiddeldzwaar	KatoenGingangPopelineFijn katoenPikéSatijnFluweellichte wolstoffenFijn-cordKostuumstoffenLinnenMousseline	14(zoalsbij demachinegele-verd)	Katoen: 50-60Naaigaren: „A“Synthetisch garengemercisereerd:50-60
zwaar	DenimGabardineTweedCordSchilderdoekZeildoek	16	Katoengaren: 40-50Gemercisereerd:"extra sterk"
Breiwerk	Enkelvoudig weefselDubbelweefselJerseyTricotstof	14(mettricotpunt)	Katoen getwijntpolyester garen

① Opmerking

1. Kies de juiste naaldgrootte en draadsterkte volgens bovenstaande tabel!
2. Gebruik in de regeldezelfde garensterkte voor de bovendraad (garenklos) en de onderdraad (spoel)!

Als rechte steken gelden de volgende steeksoorten:

Steeksoort nr.	Stecklengte
2 (met naaldpositie links)	1 – 4
3 (met naaldpositie in het midden)
21 (drievoudige rechte steek)	vast ingesteld op 2,5

Beginnen met naaien

1. Zet het instelwieljtje van de keuzeknop voor de steeksoorten ② zo in, dat het gewenste nummer in het kijkvenster ⑩ verschijnt. Afhankelijk van de gewenste rechte-steek-soort moet u het wieljtje dus op 2, 3 of 21 instellen.
2. Breng de naald in de hoogst möglichke stand en teil het naaivoetje op.
3. Indien nog nicht gebeurd: Haal de onderdraad omhoog, doordat u het handwiel ⑩ gegen de wijzers van de klok in draait en de boven- en onderdraad samen darüber de voet trekt.
4. Leg de stof die genaaid要去en, resp., de lagen stof die ganaa-id要去en worden op de naaitafel zo onder het opgetilde naaivoetje 2, dat de naald ca. 1 cm (3 / 8^ ) van de stofkant boven het begin van de naad Zoals voorgezien staat.
5. Laat het naivoetje ② zakken.
6. Om het uiteinde van de naad te borgen, drukt u de omkeerschakelaar voor de naairichting 15 tot aan de aanslag maar binnen en activeert u het voetpedaal 2 Licht. AchteruitaaSien wordt gebruikt om twee naden te verbinden en ter versterking.
7. Na hetijkenuit naieren gaat u telkens door loslaten van de omkeerschakelaar voor de naairichting bij geleijktijdige korte ontlasting van het voetpedaal gevolgd door opnieuw intrappen van het voetpedaal over tot vooruit naieren.

Verandering van naairichting

1. Stop de machine op het punt waarop u van naairrichting wilt veranderen zodenig, dat de naald in de stof steekt.
2. Til het naaivoetje op en richt de stof in de(APie we naairichting, waar bij u de ingestoken naald als het ware als draaipunt gebruikt.
3. Laat het nauivoetje 22 waar zakken en naai in de(APpe Richting verder.

Naadafsluiting

Ook om aan het einde van de naad de draad te borgen door vastnaaien, of om de naad in voorkomend geval te versterken worden hetchyerui naaien gezruikt.

1. Naai eerst in de vooruit-modus tot aan het einde van de naad en stop de machine waar met het voetpedaal 29.
2. Druk op de omkeerschakelaar voor de naairichting en activeer het voetpedaal zacht, om ongeveer 1 cm (3 / 8^ ) van de stofkant, resp. van het naadeinde terug te naaien.

Naaigoed wegemen van de machine

1. Breng de machine tot stilstand.
2. Zet de naald in de hoogst mogelijke stand.
3. Til het naaivoetje op en trek het naaigoed voorzichtig aan de linker kant eruit.
4. Knip beiden draden (boven-en onderdraad) met de hulp van de draadaf-snijder aan deijkenzijde van de voetstang af.

① Opmerking

De draadafsnijder is de inkeping aan de achterzijde van de voetstang. Leg de draad die afgesneden moet worden erin, houd deze rechts en links van de voetstang vast en trekt deze omlaag.

1. Trek, om de machine voor de volgende naad voor te bereiden, onceeveer 10 cm (4^ ) van de boven- en onderdraad door de tenen van het naaivoetje in de richting van dechterzijde van de machine eruit.

Randnaden en stretch-materialen

• Steeksoort nr. 2 (eenvoudige recht naad met naaldpositie links) worden gebruikt om randnaden en lichte stoffen te naaien.
• Steeksoort nr. 21 (rechte drievoudige stretch-steek) worden gebruikt voor stretch-materialen.

Naaien met zigzag-strepen

Steeksoort nr.	Stecklengte
4 (steekbreedte bij 1,5 mm (1/16"))	F-4
5 (steekbreedte bij 3,5 mm (9/64"))
6 (steekbreedte bij 5 mm (13/64"))

Zigzagsteek

Zet het instelwieltje van de keuzeknop voor steeksoorten 12 op het nummer voor de steeksoort conform de gewenste steekbreedte van de zigzagsteek.

Zet verwolgens de instelknop voor de steeklengthe 6 op de steeklengthe.

Het worden aangeraden om telkens aan het begin en einde van een zigzagnaad eenaar rechte steken te naaien.

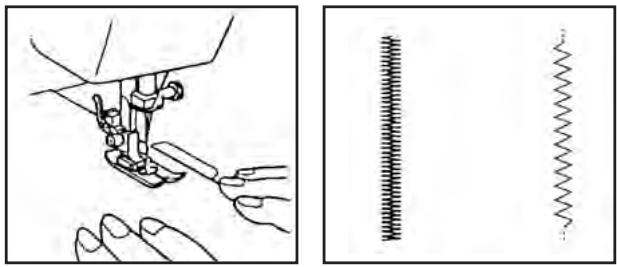

Satijnsteek

De satijnsteek (een nauwe zigzagsteek, dus met erg korte steeklength) wordt gezormd, als de steeklength op de instelknop voor steeklength ⑥ wordt ingesteld op het bereik „F". De satijnsteek kan worden gezrukt voor het makeen van knoopsgaten evenals voor decoratieve doeleinden.

Ook hier resulteert de steekbreedte uit de gekozen steeksoort, resp. het nummer van de steeksoort van de zigzagsteek waar telkens vanuit wordt gegaan. Kies waarom eerst het nummer van de steeksoort volgens de gewenste bredte en stel dan de steeklengte op de instelknop voor steeklength op het bereik ^

Steeksoort nr.	Steeklength
7 (blindzoom-steek)	F-2
10 (stretch-blindsteek)	F-1,5

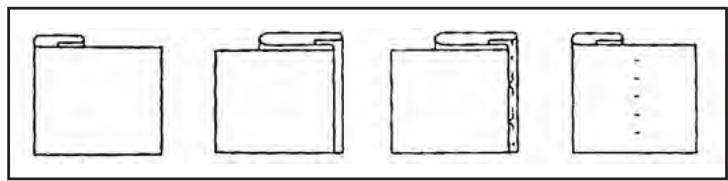

De blindzoomsteek worden gebruikt om de randen van naaiwerkzaamheden, bijv. de onderkant van broekspijpen, zo netjes af te werkden, dat de naad aan de zichtijde Niet te zien is.

Gebruik de blindzoomsteek (steeksoort nr. 7) voor willekeurige, Nietelastische stoffen en de stretch-blindsteek (nr. 10) voor elastische materiaien.

Gebruik het voetje voor blindzomen 49.

1. Beide garens要去endezelfdekleuralsde stofhebben.
2. Vouw de stof tot aan het gewenste verloop van de naad, Zoals afgebeeld. Sla de stof vanaf de rand terug, waar bijussen de reeds ingeslagen stofkant en de terugslag-vouw (breuk) een ongeveer 6 mm (1 / 4^ ) brede overlapping要去 blijven.

1. Zet de keuzeknop voor de steekoort op nr. 7, resp. op nr. 10.
2. Naai nu exact over de terugslavow.
3. Nadat u nu de teruggeslagen stof wee heeft omgelegd, is de naad nauwelijs te zien - typisch voor een blinde zoom.

① Opmerking

De stretch-blindsteek is vooral geschikt voor elastische materiaalen.

Naaien met schelpsteek

Steeksoort nr.	Stecklengte
8 (schelpsteek)	F-3

De schelpsteek kan gebruikt worden om een kantachtige, golvende, resp.uitkleine bogen bestaande rand op een relatief lichte stof te naaien.

1. Zet de keuzeknop voor de steeksoort op stand 8.
2. Naai de stof diagonal gericht en richt deze onder het naoivoetje zo, dat de rechte gedeeltes van het steekbeeld op de zoomkant worden genaaid en de zigzag-achtige gedeeltes een beetje over de gelegde breukkant hem in de leegt.
3. Deze steeksoort vraagt om een sterkere draadspanning van de bovendraad dan anders gebruikelijk.
4. Naai op een lage naaiselheid.

Steeksoort nr.	Steeklength
9 (elastieksteek)	F-2,5

De elastieksteek kan voor drie inzetbereiken worden gebruikt: het reparen (stoppen), het opnaaien van elastisch band (elastiek) evenals voor een stootkantverbinding van stofdelen met elkaar. Alle drie inzetbereiken worden navolgend nader uitgelegd.

Zet in alle gevallen de keuzeknop voor steeksoorten 12 op het nummer 9.

Stoppen

1. Zet de instelknop voor de steeklengte op een waarde tussen ^ en 2,5.
2. Leg aller de scheur/winkelhaak aan de darüberijde een stuk stof ter versterking van geschikte soort en grootte.
3. Naai in elastieksteek over de beschadigde plek heb, waar bij u het verloop (scheuren) volgt.

Opnaaien van elastisch band (elastiek)

1. Leg het elastische band op de stof.
2. Rek het band op tijdens het opnaaien door met beiden handen te trekken energijds maar voren en anderzijds waarachten achefter hetaaSivoetje 22.

Stoot-aan-stoot naaien van stofdelen

De elastieksteek kan gebruikt worden om stofdelen met de stootkanten aan elkaar te verbinden en is bijzonder handig voor het naaien van geweven en gebreide materialen. Als u kleurloos nylordraad gebruikt, is de naad amper te zien. Afhankelijk van de eigenschappen van de stof aan de smitkanten kutu met open kant werken of moet u met een inslag naaien.

1. Laat de stofkanten van de beiden delen die verbonden要去en worden aan elkaar stoten en positioneer de stootkant in het midden onder het naaivoetje 2.
2. Naai.beide delen aan elkaar met gebruik van de elastieksteek, waar bij u er steeds op let, dat de beide stofkanten, resp. de inslagbreuken, dicht bij elkaar blijven zonder over elkaar heb te gaan.

Tweevoudige patchworksteek

Steeksoort nr.	Steeklength
11 (2-voudige patchworksteek)	F-3

Deze steeksoort worden gebruikt om twee stukken stof met elkaar te verbinden, als er geen bijzonder hoge eisen aan de elastificeit van de naad woren gesteld, bijv. voor het makeen van patchwork-werken.

Zet de keuzeknop voor de steeksoort op nummer 11.

Festonsteek

Steeksoort nr.	Stecklengte
12 (festonsteek)	F-1,5

Uw machine kan automatisch een festonsteek make, die als decoratiev vormgeving voor randen kan worden gebruikt.

1. Zet de keuzeknop voor de steeksoort op nummer 12.
2. Naai met de festonsteek zich langs de rand van het materiaal.
3. Indien u dit macht wensen, kurz u na het naaien de rand langs de buitenste bogen van het genaaide motief met dekleine tongen uitknippen. Let er hierbij op, dat u Niet door het garen heen snijdt.

Verdere siersteken

Steeksoort nr.	Stecklengte
13 (wafelsteek)	F-1
14 (parelsteek)

Beide steeksoorten können worden gebruikt om (rand-)siernaden te make n en voor smokken.

Zet de keuzeknop voor de steeksoort op nummer 13, resp. op 14.

Flanelsteek

Steeksoort nr.	Stecklengte
15 (flanelsteek)	in de fabriek vast ingesteld op 2,5

Deze steek worden gebruikt als twee stofdelen met elkaar verbonden要去en worden, waar bij er:tussen de randen, resp. de ingeslagen randen, een bepaalde:tussenruimte moet blijven.

① Opmerking

Gebruik voor de boven- en onderdraad sterkere garens dan gebruikelijk.

1. Vouw de beiden randen van de stoffen die verbonden要去en worden telkens tot een smalle zoom om en spel'd de delen met de:tussenruimte van een pauar millimeters vast op een dun stuk papier.
2. Zet de keuzeknop voor de steeksoort op nummer 15.
3. Naai langs de voeg, waar bij u bij het begin van de naadlicht aan de boven- en onderdraad trekt om de correcte vorming van de eerste steken te ondersteunen.

1. Verwijder na het nauien de spelden en het vastgemaakte papier en sluit de betreffende naad, telkens aan de onderzijde, door het vastknopen van de beiden draden aan het begin, resp. aan het einde van de naad.

Omboorden van stofranden

Steeksoort nr.	Steeklength
16 (pijlpuntsteek)	in de fabriek vast ingesteld op 2,5
18 (schuin uitlopende (open) overlock-steek)
19 (elastische overlock-steek)

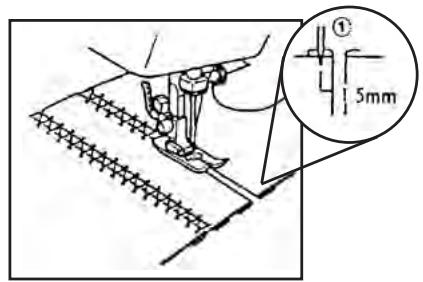

Deze steken worden gebruikt, om stukken stof met open randen om te zomen en de randen zodoende in een werkfase gereed te stellen. De pijlpuntsteek is ideaal geschikt om open randen om te naaien, bijv. bij een deken, waar bij de elastiek-overlock-steek en de schuin uitlopende overlocksteek vooral geschikt toen voor het omzomen van rekbare materialen.

1. Zet de keuzeknop door de steeksoort op 16, 18 resp. 19.
2. Leg de stof zo onder het naivoetje ②, dat de naadlijk (dus de pijlpunten van het naadmotief dat dan worden genaaid) ongeveer 3mm (1 / 8^ ) links van het midden van het naivoetje ② ligt. Deze steeksoort wordt het meest effectief gebruikt als deze naadlijk ongeveer 6mm (1 / 4^ ) van de open stootkant ligt, odomat dan telkens het maar rechts grijpende deel van de steekbeweging (rechte zigzagpunten) tamelijk precies de open stofkant omvatten en gegen uitrafelen kan beschermen.

1. Mocht deze afstand:tussen de naadlijn (pijlpunten) en de rand groter zich geworden, dan snijdt u de stof na het naaien rechts van het naaldbeeld af.

Naqien aan randen stof met taksteek

Steeksoort nr.	Stecklengte
17 (veersteek)	in de fabriek vast ingesteld op 2,5

Gebruik de taksteek als decoratieve randsteek of om dekens, tafellakens en gordijnen om te zomen, maar ook voor borduurwerkzaamheden.

1. Zet de keuzeknop voor de steeksoort op 17.
2. Leg de stof met de goede kant maar boven op de naaitafel van de machine en naai 1 cm (3 / 8^ ) van de stofkant verwijderd en parallel eraan.
3. Snijd de stof aan deleze kant na het naaien vlak langs het naaibeeld af.

Naast de decoratieve werkig, voorkomt de taksteek het ultrafelen van de stofrand.

Naaien met dievoudige-gestekte-zigzagsteek

Steeksoort nr.	Stecklengte
20 (drievoudige rechte zigzagsteek)	in de fabriek vast ingesteld op 2,5

Deze steeksoort kan gebruikt worden om zwaardere stretch-materialen te naaien, altijd dan als een steek met een zigzag-basismotief doelmatig is. De steek kan ook als decoratieve randsteek worden gebruikt.

Zet de keuzeknop voor de steeksoort op 20.

Het makes van knoopsgaten

Steksoort nr.	Stecklengte/mm	Naaivoetje
1 (knoopsgatsteek)	F-1,5	Knoopsgatvoet

① Opmerking

1. Het is aan te raden om het maken van knoopsgaten eerst op een rest stof te oefenen, voordat men zich aan een kledingstuk waagt.
2. Als u knoopsgaten wilt make in zachte en meegevende materiai- len, leg dan ache ter de onderzijde van de stof een stabiliserend materiaal.

Na navenant oefenen en bij passende instelling van de machine, is het automatisch makeen van knoopsgaten in een werkfase een eenvoudige methode die betrouwbare resultaten levert.

1. Markeeer met kleermakerskrijit de positie van het knoopsgat op de stof.
2. Monteer het naaivoetje voor knoopsgaten (zie hoofdstuk „Verwissenen van het naaivoetje") en zet de keuzeknop voor de steeksoort op 1.

3. Haal de onderdraad omhoog.

4. Laat het naaivoetje zakken, zodate de markingsen op het voetje voor knoopsgaten in een lijn staan met de krijtmarkering op de stof, zoals navolgend afgebeeld. Eerst worden de voorste paspel van het knoopsgat genaaid.

1. Open de knoopmal op het voetje voor knoopsgaten en leg de bij het betreffende koopsgat behorende knoopCUSen de beide wangen.

1. Trek de knoopsgat-hevel ® maar beneden en druk deze Licht maarachten, Zoals afgebeeld.

1. Start de machine, terwijul de bovendraad voorzichtig vasthoudt.
2. Het automatisch make van het knoopsgat gebeurt in de volgorde van de stappen 1 tot 4, in de navolgende afbeelding getoond.

1. Stop de machine als de beiden zijdelingse rupsen en de beiden paspels van het knoopsgat zijn genaaid.

Borgen van boord en opensnijden van het knoopsgat

1. Draai om de board van het knoopsgat te borgen, het materiaal, na optillen van het nauivoetje op de naaitafel van de machine, om 90^ gegen de wijzers van de klok in enaar het voetje voor knoopsgaten weer zakken. Naai nu met rechte steken (steeksoort nr. 3) tot aan het einde van de voorste afluiitende paspel van het knoopsgat.
2. Haal het naaiwerk van de machine. Het worden aangeraden om spelden aan beiden uiteinden van het knoopsgat te steken ter bescherming gegen het doornijden van de steken.

1. Snijd met het tornmesje door de stof een opening in het midden van de beiden zijdelingsge knoopsgat-rupsen. Ga voorzichtig te werk om Niet door steken geen te snijden.

Fijne afstemming bij het knoopsgaten naaien

Indien de beiden rupsen aan weerszijden van het knoopsgat er nicht gewiekmatig uitzien, kan een fijnafstemming volgens de volgende methode voorgenomen worden:

1. Zet de keuzeknop voor de steksoort op „F" en naai als test de linker rups van het knoopsgat op een proeflap van hetzelfde materiaal. Let waar bij op het vooruitschuiven van het materiaal.

2. Als de genaïde linker rups van het knoopsgat te grof is, verandert u het voorruitschuiven in overeenstemming met de instelknop voor de steeklengte 6.

①. - linker rups
②. - steeklength
③. - korter
④. - langer
⑤. -resultaat

1. Als u in de naaitest tot een bevredigend resultaat voor het vooruitschuiven voor de linker rups bent gekomen, dan naait u de rechtereups en let u opnieuw op het vooruitschuiven.
2. Is de rups aan de rechtzerijde te fijn of te grof in vergelijkking met de linker rups, dan stelt u de schroef voor fjinafstemming van het knoopsgat aan dechterijde van de behuizing van de machine zoals navolgend beschreiben in:

Als de rups aan de rechtzerijde te grof is, dan draauit u de schroef met de hulp van de meegeleverde schroevendraaier in de richting die met „- is gemarkeerd; is de rechtter rups te fjn, dan draauit u met de schroevendraaier in de met „+“ gemarkeerderichting.

Door de beschreiben methode van afstemmen is het möglichk, om een gelijkmatig verschrijningsbeeld van de beiden rupsen te verkrijgen.

1. • Instelwieljtje voor steeklengtes
     ⑦ .-Schroef voor fijnafstemming bij knoopsgaten naaien
2. • Rechter rups van het knoopsgat
     ⑨. - Resultaat

Knopen aannaaien

Steksoort nr.	Stecklenge	Naaivoetje	Overige
4, 5 of 6	willekeurig	Knoopsgatvoet	Stopplaat

1. Meet de afstand:tussen de draadgaten van de knoop en kies met de hulp van de keuzeknop voor steeksoorten 2 de geschikte steeksoort conform de volgende tabel:

Gatafstand van de knoop	Steksoort nr.
1,5 mm (1/16")	4
3,5 mm (6/64")	5
5 mm (13/64")	6

1. Verwissel het naaivoetje 2 voor het voetje voor het aannaaien van knopen (zie hoofdstuk, Verwissenen van het naaivoetje").
2. Plaats de stopplaat op de steeplaat van de machine. De zijdelingsste stiften op de stopplaat moeten in de gaten in de steeplaat vastkommen te zitten.
3. Leg de knoop die aangenaaid moet worden:tussen voet en stof en controllerer of de naald in het linker draadgat van de knoop steekt zonder op het oppervlak van de knoop te slaan. Is dit nicht gegarandeerd, gaat u terug maar stap 1.

1. Naai ongeveer 10 steken op lage naaisnelheid.
2. Haal het materiaaaluit de machine.Knipde boven- en onderdraad door en knoop de beide draden aan de onderzijde aan elkaar vast.

Ritssluitingen innaaien

Steeksoort nr.	Stecklengte/mm	Naaivoetje
3	2-3	Naaivoetje voor ritssluitingen

Het maarvoetje voor ritssluitingen ⑦ worden gebruikt om verschillende soorten ritssluitingen in te naaien en kan ongecompliceerd aan de rechtser, resp. aan de linkerzijde van de naald gespositioneerd worden.

Als u de rechtzerijde van een ritssluiting wilt innaaien, dan bevestigt u de schacht van het voetje aan de het linker gedeelte van de bevestigingsstift op het voetje voor ritssluitingen ①; als u de linkerzijde van de ritssluiting wilt innaaien, dan bevestigt u de schacht aan hetrechtier gedeelte van de bevestigingsstift.

1. Zet de keuzeknop voor de steeksoort op 3 en de steeklengthe op de instelknop voor steeklengthes op een waarde+tussen 2 en 3.
2. Laat het naaivoetje ② zakken met hulp van de lift-hevel ⑤ en LAST schacht aan hetrecht, resp. linker gedeelte van de bevestigingsstift aan het voetje voor ritssluitingen ⑦ vastklikken.
3. Sla de materiaalkant aan de ritssluiting die ingenaaid moet worden 2cm (3 / 4^ ) maar beneden en leg de ritssluiting van onderen er tegenaan.

4. Laat de naald zakken navenant in de rechter of linker opening voor de naald op het voetje voor ritssluitingen 77.

5. Naai telkens met een overeenkomstig bevestigde voet voor ritssluitingen aan beiden zichden steeds van de onderzijde van het draagband van de ritssluiting tot aan de bovenzijde. De naald moet dus steeds in die kant insteken die de reeks tanden, resp.de spiraal is toegekeerd om de Beste resultaten te verkrijgen.

6. Om over te gaan tot het nauien van de telkens gegenoverliggende herself van de ritssluiting, maakt u na het nauien van de ene Kant het voetje voor ritssluitingen ⑦ los, door de hevel van de voetschacht aan dechterzijde van de schacht te activeren en deze overeenkomstig zichdelloings verzet boven het andere gedeelte van de bevestigingsstift op de schacht te bevestigen en met de andere inkeping verder te nauien.

Oprijgen

Steeksoort nr.	Stecklengte
3	4

1. Zet de keuzeknop voor steeksoorten op 3.
2. Reduceer de spanning van de bovendraad (op onceveer 2), zodate bij het naaien de onderdraad principieel aan de onderzijde blift en Niet aan de verstrengelingen van de bovendraad in de stof worden getrokken, zoals dit gewoonlijk bij naaien wel de bedoeling is en de onderdraad hier dus bijna rechtlijnig aan de onderzijde van de stof verloopt.
3. Naai een eenvoudige of ook meertere parallelle naden met rechte steken.
4. Trek aan deze draadlengtes van de onderdraad in de richting van het verloop van de naad om de stof langus de naad op te rijgen.

Stoppen door uitsikken

Steeksoort nr.	Stecklengte	Overige
3	willekeurig	Stopplaat

1. Plaats de stopplaat op de steekplaat van de machine. De zijdelingsse stiften op de stopplaat要去en in de gaten in de steekplaat vastkommen te zitten.

1. Zet de keuzeknop voor de steeksoort op 3.
2. Leg de plek die gerepareerd要去 worden en een stuk versterkend materiaal onder het naivoetje 2
3. Laat het naaivoetje ② zakken met hulp van de lift-hevel 25.
4. Begin voorzichtig aan de rand van de schade te naaien en geleid het stuk voorzichtig heb en weer om het werk van de transporteur die door het opzetten van de stopplaat buiten werkig is te verrangen.
5. Herhaal de beweging—heen en weeer met een licht zijdelings versprin-gen telkens bij iedere parallelle naadgeleiding totdat de beschadigde plek geheel met steken is opgevuld.

Applications

Steeksoort nr.	Stecklength
4, 5 of 6	F-2

Een applicatie worden gemaakt doordat een stuk stof in een bepaalde vorm geknipt en in kleur en/of structuur contrasterend op een kledingstuk of een ander naaiwerk voor decoratieve doeleinden worden opgenaaid.

1. Maak het stuk dat geappliceerd moet worden met de gewenste omtrekken met de hand vast op de voorgeziene plaats.
2. Naai zorgvuldig en voorzichtig om de rand van het stuk dat geappliceerd要去 worden geen met een zigzagsteek (steksoort nr. 4, 5 of 6) bij weinig steeklengthe.
3. Snijd indien nodig het geappliceerde stuk af buiten de naden van de omtrek.
4. Verwijder indien nodig de bevestiging door het rijggaren eruit te trekken.

① Opmerking

Zet een pau rechte steken aan het begin en einde van de omtreknaad om deze te borgen en te versterken.

Monogram en motieven borduren

Steeksoort nr.	Stecklengte	Naaivoetje	Overige
4, 5 of 6	willekeurig	Zonder	Stopplaat

Voorbereidingen voor het borduren van monogrammen en motieven

1. Zet de stopplaat 6 op de stekplaat 21.
2. Zet de keuzeknop voor de steeksoort op de passende zigzagsteeksoort.
3. Teken het monogram ( bij borduren van een monogram), resp. het motief (motieven borduren) op het stofoppervlak.
4. Trek de stof zo strak möglichtussen de ringen van een borduurraam en zodanig, dat de onderzijde van de stof over de onderste kant van de binnenring verloopt.
5. Positioneer het werk onder de naaimachinenaald en LAST de voetstang met de lift-hevel zakken.
6. Haal aan de kant waar u met het borduren wilt beginnen de onder-draad door de stof hebem omhoog doordat u het handwiel met de hand gegen de wijzers van de klok draait en maak verrolgens eenaar steken om de draad te fixeren.
7. Pak het borduurraam vast met duim en wijsvinger van beiden handen, terwijl u met de middel- en ringvinder van beiden handen de stof omlaag drukt en met dekleine vingers het raam waar buiten toe geleidt.

Monogrammen borduren

1. Stik met een langzame en gelifikmatige beweging van het raam langs het schrift van het monogram dit vol.
2. Borg het volgestekte werk, resp. het borduurwerk, aan het einde van de LASTe letter met eenaar rechte steken en haal het werk op de gebruikelijk manier uit de machine.

Motieven borduren

1. Naai eerst de contour van het motief na bij overeenkomstige beweging van het bordurraam.
2. Vul het motief vanaf de contour waar binnen enervoigens weeer maar buiten toe in, totdat de contour geheel volgestikt is, resp. geborduurd is. Zet de steken zich bij elkaar.

① Opmerking

Een lange steek ontstaat bij een snelle beweging van het borduurraam, een korte bij langzame beweging.
3. Borg de vulsteken aan het einde van het werk met een paar rechte steken.

Gloeilamp verrangen

Let op

Haal de netstekker ② het stopcontact! Gevaar van een elektrische schok.

1. Maak de schroef van de kopse Kant van de afdekking met de schroevendraaier los, zoals afgebeeld.
2. Trek de afdekking van de kopse kant 26 van de machine af.
3. Vervang de gloeilamp voor de verlichting van de directe omgeving.
4. Zet de afdekking van de kopse kant er weeer op en draai deschroef weer vast.

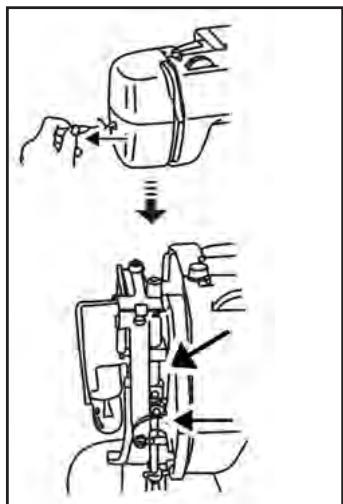

Smeren van de machine

Let op

Haal de netstekker het stopcontact! Gevaar van een elektrische schok.

1. Maak de schroef aan de kopse kant van de afdekking ② los en haal de afdekking van de kopse kant ⑥ eraf.

2. Doe 2 tot 3 druppels naaimachineolie op alle punten die op de afbeelding worden aangegeven.

1. Zet de afdekking van de kopse kant 26 er weeer op en doe de stekker 28 in het stopcontact.
2. Zet de machine na het smeren zonder ingeregen draden voor korteijd in de hoogste能力和 om de olie te verdelen.
3. Haal de stekker ②uit het stopcontact en haal de afdekking van de kopse kant ②er nog een keer af.
4. Veeg overtollig olie af.
5. Zet de afdekking van de kopse kant er weeer op en draai deschroefeer vast.

① Opmerking

Als de machine Niet meer dan een uur per dag worden gebruikt, dan要去 deze een keer per week gesmeerd worden. Wordt de machine vaker gebruikt, smeert u dan dagelijks.

Schoonmaken

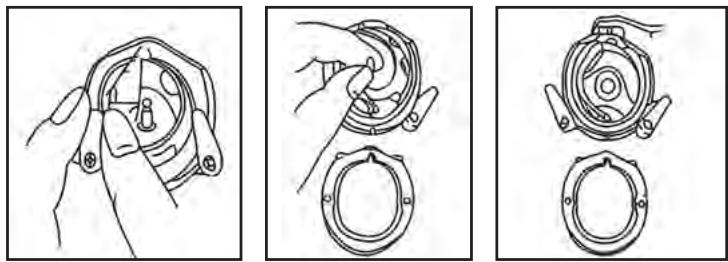

Demontage van de grijper

1. Zet de naald in de hoogst mogelijke stand en haal deze liefst eruit.
2. Open de klep op de naaitafel.
3. Haal de spoeldop door het openen (uitklappen) van het lusje en aansluitend aftrekken van de dragende doorn van de spoeldophouder eruit.

1. Druk de beiden blokkerende pallen ⑩ van de arretering ⑰ waar buiten toe weg en neem zodoende de vrijgekomen arretering ⑱ eruit.

2. Haal de grijper eruit, doordat u deze aan de spoeldoorn, die zich in het midden bevindt, vastpakt en eruit trekt.

① Opmerking

Als de naald omlaag is, kan de grijper onmogelijk gedemonteerd worden.

Reiniging van de spoeldophouder met de grijperbaan

1. Verwijder met het kwastje alle pluizen en draadresten van de zekeringsring, van de grijper, de transporteur van de grijper enuit de houder van de spoeldop met de grijperbaan.
2. Voor het reinigen van de eigenglijke grijperbaan van pluizen door middel van afvegen要去 een pluisvrije lapje gedrenkt in olie voor fijnmechanieken of naaimachineolie gebruikt worden.
3. Reinig de gedemonteerde grijper opdezelfde wijze.
4. Monteer de delen weer in elkaar, doordat u eerst de grijper en de zekeringsring 7 weer in de houder voor de spoeldop zet en verwolgens de blokkerende pallen 8 weer in hun oorspronkelijke stand terug draait, zoat deze de zekeringsring 10 op deplaats vasthouden.

Reiniging van de meenemers van de transporteur op de steekplaat

1. Demonteer de steekplaat ① waar bij u de opener van de steekplaat ② gezruikt, om de bevestigende schroeven eruit te draaien.
2. Reinig de meeneem-tanden van de transporteur en de buitenzijde van de houder van de spoeldop met het kwastje 46.

Opbergen

• Als u de naaimachine gedurende een langereperiode nicht gebruikt, haalt u de stekker ②uit het stopcontact.
• Trek de beschermhoes ④ over de naaimachine—heen om deze gegen stof te beschermen.
  Bewaar de naaimachine op een droge plaats.

Technische gegevens

Nominate spanning: 220 - 230V 50Hz

Nominal vermogen: 85 W (lamp: 15 W, motor: 70 W)

Verlichting: E14, 15 W

Beveiligingsklasse: II

Milieurichtlijnen

Deponeer het apparaat in geen geval bij het normale huisvuil. Dit product is onderhevig aan de Europese richtlijn 2002/96/EC.

Voer het apparaat af via een erkend afvalverwerkingsbedrijf of via uw gemeentereiniging.

Neem de bestaande voorschriften in acht. Neem in geval van twijfel contact op met de gemeentelijkreinigingsdienst.

Voer alle verpakkingsmaterialen op

een milieuvriendelijke manier af.

Garantie & service

U heeft op dit apparaat 3aar garantie vanaf de aankoopdatum. Het apparaat is met de grootst mogelijkke zorg vervaardigd en voorafaand aan de levering nauwkeurig gecontroleerd. Bewaar a.u.b. de kassabon als aankoopbewijs. Mocht u aanspraak wilnen makeen op de garantie, neem dan Telefonisch contact op met uw serviceadres. Alleen op die manier is een kosteloze verzending van uw product gegardeerd. De garantie geldtuitsluitend voor materiaal- of fabricagefouten, Niet voor aan slijtage onderhevige delen of voor beschadigingen van breekbare onderdelen, bijv. schakelaars of accu's. Het product isuitsluitend bestemd voor privégebruik en Niet voor bedrijfsmatige doeleinden.

Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparations die Niet door ons geauthoriseerd servicefilaraal zich uitgevoerd, vervalt de garantie. Uw wettelijke rechten worden door deze garantie Niet ingeperkt.

NkompernaB Service Netherland

Tel.: [phone]

e-mail: [e-mail]

Importeur

KOMPERNASS GMBH

BURGSTRASSE 21

D-44867 BOCHUM, DUITSLAND

www.kompernass.com

Zodra u met problemen geconfronteerd wordt tijdens het naaien, dient u erst het betreffende hofdstuk van de gebruiksaanwijzing erop na te slaan, waar u bij de betreffende werkfase waar bij u problemen ondvindt uitgebrecid uitleg kriigt. Daar dient u zich ervan te verzekeren, dat u de machine correct gebruikt en volgens de voorschriften heeft toegepast. Indien een probleem hierdoor Niet vermeden, resp. verholpen kan worden, dan kan het volgende schema voor u een hulpmiddel zich bij het herkennen van fouten bij de bediening, de installmente en van de machine evenals bij het verhelpen van fouten.

Als de problemen ook dan Niet verholpen zijn, neemt u dan contact op met de dichtst bijzijnde naaimachinespecialist.

Probleem	Oorzaak	Oplossing
Bovendraad knapt	• Bovendraad Niet goed ingezet. • Bovendraadspanning te strak. • Bovendraad „vervilt“ (met lussen). • Klos garen verkeerd in-/opgezet. • Naald verbogen/stomp. • Ongeschikte combinatie van naaldgrootte en garendikte.	• Rijg de bovendraad goed in! • Reducer de bovendraadspanning lichtenrijk! • Rijg de bovendraad nog een keer in! • Zet de klos garen er nog een keer in! • Verwissel de naald! • Controller de combinatie van naaldgrootte en garendikte!
Onderdraad knapt	• Bovendraad „vervilt“ (met lussen). • Draadverloop op de spool in de griper foutie. • Onderdraadspanning te strak. • Onderdraad Niet goed ingelegd.	• Rijg de bovendraad nog een keer in! • Zet de spool er nog een keer goed in! • Reducer de onderdraadspanning lichtenrijk! • Zet de bovendraad er nog een keer goed in!
Steken worden overgeslagen	• Naald verkeerd ingezet. • Ongeschikte combinatie van naaldgrootte en garendikte. • Er zit stof aan de onderzijde van de steekplaat ②. • Draad verkeerd ingelegd/ingeregen.	• Zet de naald er goed in! • Controller de combinatie van naaldgrootte en garendikte! • Reinig de naaimachine! • Rijg de draad correct in!
Lussen in het beeld van de naad	• Instelling van de draadspanning foulief.	• Stel de draadspanning correct in!
Stof golf in het bereik van de naad	• Draadspanning op de betreffende kant is te strak. • Draadverloop op de machine is fout. • Er worden een naald gebruikt die ongeschikt is. • Ongeschikte combinatie van naaldgrootte en garendikte.	• Stel de draadspanning correct in! • Controller het verloop van de draad en rijg de draad correct in! • Gebruik de passende naald! • Controller de combinatie van naaldgrootte en garendikte!
Vooruitschuiven van de stof is Niet correct	• Instelknop voor steenklength ① is ingesteld op „niet vooruitschuiven“. • Ongeschikte combinatie van naaldgrootte en garendikte. • Draad is verzilt (met lussen). • Stopplaat is op de steekplaat ② gezet.	• Zet de instelknop voor de steenklength ① op de gewenste steenklength (vooruitschuiven)! • Controller de combinatie van naaldgrootte en garendikte! • Rijg de bovendraad nog een keer in! • Haal de stopplaat eraft!
Naald brekt voordurdend	• Naald verkeerd ingezet. • Ongeschikte combinatie van naaldgrootte en garendikte. • U trekt aan de stof.	• Zet de naald er goed in! • controller de combinatie van naaldgrootte en garendikte! • Laat de stof alleen door de transporteur bewegen!
Machine macht geluid tijdens het lopen of loopt langzaam	• Er zit stof aan de onderzijde van de steekplaat ③. • Machine onvoldoende gesmeerd.	• Reinig de naaimachine! • Smeer de naaimachine!
Machine想去 nicht lopen	• Netstekker ② Niet verbonden met stroomnet. • Aan/uit-knop ① van de machine op „Uit“ („0“). • Voetregelaar Niet goed ingedrukt. • Koppelingscheiding op het handwiel ⑩ is ingesteld op „spoel bezeten“.	• Steek de netstekker ② in een stopcontact! • Zet de aan/uit-knop ① op „Aan“ („1“)! • Druk wat steiger op de voetregelaar! • Druk het handwiel ⑩ waarাম binnen!
