GEBRUIKSAANWIJZING BRIGGS & STRATTON 543700 BRIGGS & STRATTON

Model: Type: WAARSCHUWING De uitlaatgassen van dit product bevatten chemicaliën die in de Staat Californië bekend staan kanker, geboorteafwijkingen of andere reproductieve schade te kunnen veroorzaken. Code: Motorvermogen klasseringinformatie De bruto vermogenklassering voor individuele benzine motormodellen is gelabeld in overeenstemming met SAE (Society of Automotive Engineers) code J1940 (Vermogen Kleine Motoren & Procedure Koppelklassering) en het geclassificeerde vermogen is verkregen en gecorrigeerd in overeenstemming met SAE J1995 (Revisie 2002-05). Koppelwaarden zijn verkregen bij 3060 t/min., vermogenwaarden zijn verkregen bij 3600 t/min. Het werkelijk bruto motorvermogen zal lager zijn en wordt beïnvloed door onder andere omgevingsbedrijfsomstandigheden en verschillen van motor tot motor. Vanwege de grote verscheidenheid aan machines waarop motoren geplaatst zijn en de verscheidenheid aan omgevingsaspecten met betrekking tot het gebruik van de machine, kan de benzinemotor mogelijk niet het opgegeven bruto vermogen leveren indien gebruikt in een bepaalde machine (werkelijk “beschikbaar” of netto vermogen). Dit verschil wordt veroorzaakt door allerlei factoren zoals, maar niet beperkt tot, accessoires (luchtfilter, uitlaat, laden, koelen, carburateur, brandstofpomp, enz.), beperkingen van de toepassing, bedrijfsomstandigheden (temperatuur, luchtvochtigheid, hoogte) en verschillen van motor tot motor. Vanwege beperkingen met betrekking tot fabricage en capaciteit, kan Briggs & Stratton een motor met een hogere vermogenklassering leveren om de motor van deze motorseries te vervangen. WAARSCHUWING Briggs & Stratton keurt het gebruik niet goed of autoriseert het gebruik van deze motor niet voor toepassing op 3-wielige “Alle Terrein Voertuigen” (ATV’s), motorfietsen, plezier/recreatie go-karts, vliegtuigproducten of voertuigen die bedoeld zijn voor wedstrijden. Het gebruik van deze motoren voor zulke toepassingen kan resulteren in beschadiging van eigendommen, ernstig letsel (inclusief verlamming) of zelfs de dood. OPGEPAST: Deze motor is door Briggs & Stratton zonder olie verzonden. Voeg, voordat U de motor start olie bij volgens de instructies van deze handleiding. Wanneer U de motor zonder olie start, zal deze onherstelbaar beschadigd raken en dit zal niet door garantie gedekt zijn. WAARSCHUWING Gasvormige dampen zijn uiterst brandbaar en explosief. Brand of explosie kunnen ernstige brandwonden of de dood veroorzaken. Gebruiker veiligheid

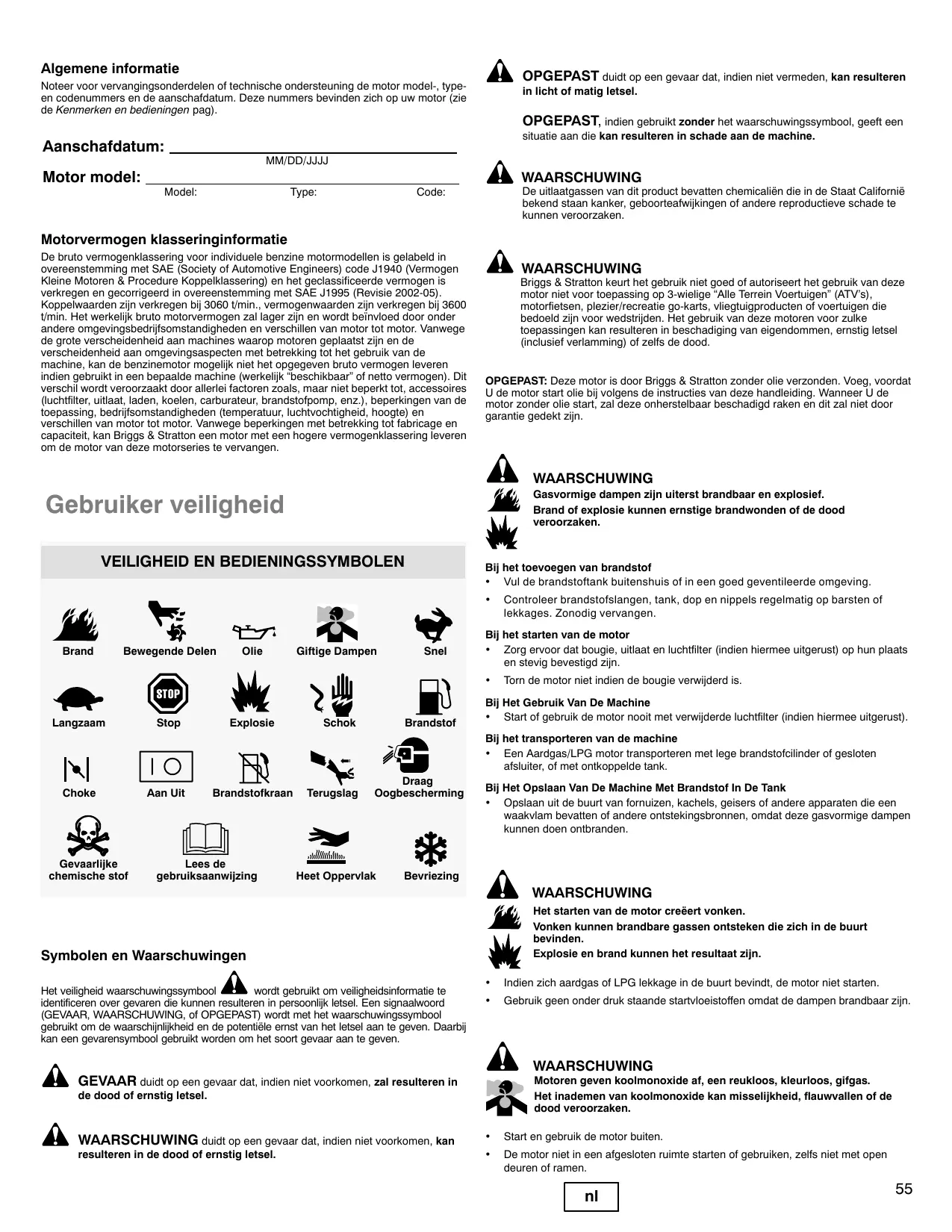

VEILIGHEID EN BEDIENINGSSYMBOLEN

Bij het toevoegen van brandstof

• Vul de brandstoftank buitenshuis of in een goed geventileerde omgeving.

Brand Bewegende Delen Olie Giftige Dampen Snel Bij het starten van de motor

• Zorg ervoor dat bougie, uitlaat en luchtfilter (indien hiermee uitgerust) op hun plaats en stevig bevestigd zijn.

Langzaam Stop Explosie Schok Brandstof Controleer brandstofslangen, tank, dop en nippels regelmatig op barsten of lekkages. Zonodig vervangen. Torn de motor niet indien de bougie verwijderd is. Bij Het Gebruik Van De Machine

• Start of gebruik de motor nooit met verwijderde luchtfilter (indien hiermee uitgerust). Bij het transporteren van de machine
• Een Aardgas/LPG motor transporteren met lege brandstofcilinder of gesloten afsluiter, of met ontkoppelde tank. Choke Gevaarlijke chemische stof Aan Uit Brandstofkraan Lees de gebruiksaanwijzing Terugslag Draag Oogbescherming Heet Oppervlak Bij Het Opslaan Van De Machine Met Brandstof In De Tank
• Opslaan uit de buurt van fornuizen, kachels, geisers of andere apparaten die een waakvlam bevatten of andere ontstekingsbronnen, omdat deze gasvormige dampen kunnen doen ontbranden. Bevriezing WAARSCHUWING Het starten van de motor creëert vonken. Vonken kunnen brandbare gassen ontsteken die zich in de buurt bevinden. Explosie en brand kunnen het resultaat zijn. Symbolen en Waarschuwingen Het veiligheid waarschuwingssymbool wordt gebruikt om veiligheidsinformatie te identificeren over gevaren die kunnen resulteren in persoonlijk letsel. Een signaalwoord (GEVAAR, WAARSCHUWING, of OPGEPAST) wordt met het waarschuwingssymbool gebruikt om de waarschijnlijkheid en de potentiële ernst van het letsel aan te geven. Daarbij kan een gevarensymbool gebruikt worden om het soort gevaar aan te geven.

Indien zich aardgas of LPG lekkage in de buurt bevindt, de motor niet starten.

Gebruik geen onder druk staande startvloeistoffen omdat de dampen brandbaar zijn. WAARSCHUWING GEVAAR duidt op een gevaar dat, indien niet voorkomen, zal resulteren in Motoren geven koolmonoxide af, een reukloos, kleurloos, gifgas. Het inademen van koolmonoxide kan misselijkheid, flauwvallen of de dood veroorzaken. de dood of ernstig letsel. WAARSCHUWING duidt op een gevaar dat, indien niet voorkomen, kan resulteren in de dood of ernstig letsel.

Start en gebruik de motor buiten.

De motor niet in een afgesloten ruimte starten of gebruiken, zelfs niet met open deuren of ramen.

WAARSCHUWING WAARSCHUWING Snel terugtrekken van het startkoord (terugslag) zal uw hand en arm sneller naar de motor toetrekken dan U kunt loslaten. Gebroken botten, kneuzingen of verstuikingen kunnen het resultaat zijn.

Trek bij het starten van de motor het koord langzaam uit tot er weerstand gevoeld wordt en trek het koord dan snel uit om terugslag te voorkomen. Verwijder alle externe machine/motorbelastingen voordat de motor gestart wordt. Direct verbonden machinecomponenten zoals, maar niet beperkt tot, messen, aandrijvingen, poelies, tandwielen enz., moeten stevig bevestigd zijn. Gasvormige brandstoffen zijn uiterst brandbaar en vormen snel explosieve lucht/damp mengsels bij omgevingstemperaturen. Wanneer U gas ruikt

• Start de motor niet.

Bedien geen elektrische schakelaars.

Gebruik geen telefoon in de nabijheid.

Verlaat het gebied, raadpleeg dan de gasleverancier of de brandweer. WAARSCHUWING Handen, voeten, haar, kleren, of accessoires kunnen in aanraking komen met- en verstrikt raken in draaiende onderdelen. Traumatische amputatie of ernstige verscheuring kan het resultaat zijn.

De machine gebruiken met afschermingen op hun plaats. Houd handen en voeten weg van draaiende delen. Bind lang haar op en verwijder sierraden. Draag geen loszittende kleding, hangende koorden of zaken die verstrikt kunnen raken. WAARSCHUWING Draag oogbescherming bij het uitvoeren van reparaties. Bevriezing kan het gevolg zijn van huid/oogcontact met lekkende LPG vloeistof.

Installatie, afstelling en reparatie dient uitgevoerd te worden door een gekwalificeerde technicus.

Controleer regelmatig flexibele toevoerslangen. Zorg ervoor dat deze in goede staat zijn. Vervang beschadigde of lekke componenten. WAARSCHUWING Draaiende motoren produceren hitte. Motoronderdelen, vooral de uitlaat, worden uiterst heet. Ernstige brandwonden kunnen optreden bij contact. Brandbaar vuil, zoals bladeren, gras, hout, enz., kan in brand geraken.

Laat uitlaat, motorcilinder en vinnen afkoelen voordat deze aangeraakt worden. Verwijder opgehoopt vuil van het uitlaat- en cilindergebied. Installeer een vonkenvanger en houd deze in goede staat voordat de machine wordt gebruikt op bebost, met gras of struiken bedekt ongecultiveerd land. De staat Californië vereist dit (Sectie 4442 van de California Public Resources Code). Andere staten kunnen gelijkwaardige wetten hebben. Federale wetten zijn van toepassing op federaal land. WAARSCHUWING Een ontbrekende of niet goed werkende “brandstof afsluiter” kan brand of explosie veroorzaken.

Gebruik de machine niet wanneer de “brandstof afsluiter” ontbreekt of defect is. WAARSCHUWING Per ongeluk vonken kan resulteren in brand of een elektrische schok. Per ongeluk starten kan resulteren in verwarring, traumatische amputatie, of verscheuring. Brandgevaar Voordat afstellingen of reparaties worden uitgevoerd:

• Ontkoppel de bougiekabel en houd deze weg van de bougie.
• Ontkoppel de accu bij de negatieve aansluiting (alleen motoren met elektrostart).
• Gebruik uitsluitend de juiste gereedschappen.
• Verander niets aan regulateurveren, verbindingsstangen of andere onderdelen om het motortoerental te verhogen.
• Vervangingsonderdelen voor de uitlaat moeten hetzelfde zijn en op dezelfde manier geïnstalleerd worden als de originele onderdelen.
• Sla niet met een hamer of hard voorwerp tegen het vliegwiel omdat het vliegwiel anders later uit elkaar kan vliegen tijdens bedrijf. Bij het controleren op vonken:
• Gebruik een goedgekeurde vonktester.
• Controleer niet op vonken met de bougie verwijderd.

BRIGGSandSTRATTON.COM Kenmerken en bedieningen Vergelijk de afbeelding 1 met uw motor om Uzelf vertrouwd te maken met de plaats van de diverse kenmerken en bedieningen. A. Motoridentificatie Model Type Code B. Bougie C. Luchtfilter, Cycloon D. Luchtfilter, Laag Profiel E. Peilstok F. Olievulopening G. Oliefilter H. Olie aftapplug

J. Vingerbeschermer / Roterend Scherm K. Elektrische Starter L. Startrelais M. Regelaar/Gelijkrichter N. LPG/Aardgas Mixer O. Oliekoeler Werking Brandstof Aanbevelingen WAARSCHUWING Een ontbrekende of niet werkende “brandstof afsluiter” kan brand of een explosie veroorzaken.

• De machine niet gebruiken wanneer de “brandstof afsluiter” ontbreekt of defect is. Brandstof moet aan deze voorwaarden voldoen:
• Gebruik schone, verse brandstof, vrij van vocht of welk specifiek materiaal dan ook. Het gebruik van brandstoffen anders dan de volgende aanbevolen waarden kan prestieproblemen veroorzaken.

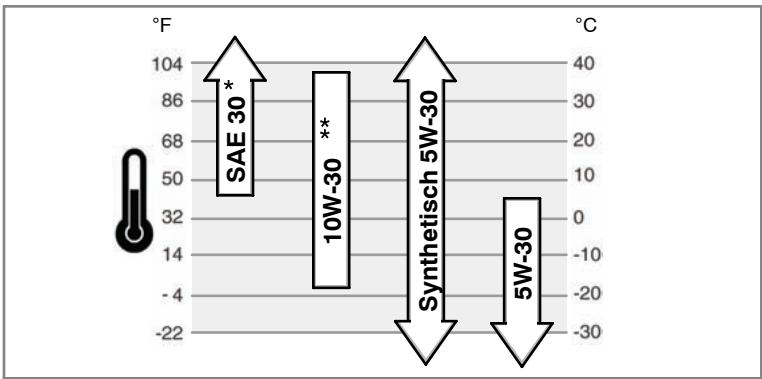

• In motoren die zijn ingericht voor gebruik op LPG, wordt HD5 LPG aanbevolen. De aanbevolen brandstofsamenstelling is brandstof met een minimum brandstofenergie van 22250 k-cal/m3 met een maximum propyleeninhoud van 5% en butaan en zwaarder gas inhoud van 2,5% en minimum propaan inhoud van 90%. Aardgas of LPG motoren zijn gecertificeerd om gebruikt te worden op aardgas of vloeibaar propaangas. Het emissie beheersingsysteem van deze motor is EM (Engine Modifications). WAARSCHUWING: De machine waarop de motor is geïnstalleerd is voorzien van een automatische gas “brandstof afsluiter”. Gebruik de machine niet wanneer de “brandstof afsluiter” ontbreekt of defect is. Brandstof bijvullen Oliecapaciteit (zie het Specificaties hoofdstuk) WAARSCHUWING Aanbevolen olie Wij bevelen voor de beste prestaties het gebruik aan van Briggs & Stratton Warranty Certified olie. Andere hoogwaardige detergerende oliesoorten zijn aanvaarbaar als ze zijn SF, SG, SH, SJ of hoger zijn geclassificeerd. Geen speciale additieven gebruiken. De juiste olieviscositeit voor de motor wordt bepaald door de buitentemperaturen. Kijk op de overzichtstabel en kies hieruit de beste viscositeit voor de verwachte buitentemperaturen.

Bij het bijvullen van brandstof

• Vul de brandstoftank buitenshuis of in een goed geventileerde omgeving.
• Controleer brandstofslangen, tank, dop en nippels regelmatig op barsten of lekkages. Zonodig vervangen. Lees de gebruiksaanwijzing die door de machinefabrikant is meegeleverd voor informatie over het bijtanken van een aardgas of LPG motor. De Motor Starten - Fig. 3 WAARSCHUWING 5W-30 Synthetisch 5W-30 10W-30

Gasvormige dampen zijn uiterst brandbaar en explosief. Brand of explosie kunnen ernstige brandwonden of de dood veroorzaken. Wordt SAE 30 olie gebruikt bij temperaturen onder 40°F (4°C), dan leidt dat tot startproblemen. Het gebruik van 10W-30 bij temperaturen boven 80°F (27°C) kan leiden tot verhoogd olieverbruik. Controleer het oliepeil vaker. Gasvormige dampen zijn uiterst brandbaar en explosief. Brand of explosie kunnen ernstige brandwonden of de dood veroorzaken. Bij het starten van de motor

• Zorg ervoor dat bougie, uitlaat, tankdop en luchtfilter op hun plaats en stevig bevestigd zijn.
• Torn de motor niet indien de bougie verwijderd is.
• Wanneer de motor “verzopen” is, plaats de choke (indien hiermee uitgerust) in de stand OPEN/”RUN”(=aan), beweeg de toerentalbediening (indien hiermee uitgerust) naar de “FAST” (=volgas) positie en torn tot de motor start. Olie peilen/bijvullen - Fig. 2 Voordat de olie bijgevuld of gecontroleerd wordt
• Plaats de motor waterpas.
• Reinig rond de olievulopening.

1. Verwijder de peilstok (A) en veeg deze af met een schone doek (Fig. 2).

2. Installeer de peilstok en draai deze vast.

3. Verwijder de peilstok en controleer het oliepeil. Het moet tot de “FULL” (=vol)

markering (B) op de peilstok zijn.

4. Indien laag, langzaam olie bijvullen via de olie vulopening van de motor (C). Niet

overvullen. Wacht een minuut na het bijvullen van olie en controleer dan opnieuw het oliepeil.

5. Breng de peilstok weer aan en draai deze vast.

Oliedruk Indien de oliedruk laag is, zal een drukschakelaar (indien hiermee uitgerust) de motor stoppen of een waarschuwingssysteem op de machine activeren. Stop de motor als dit gebeurt en controleer het oliepeil met de peilstok. Indien het oliepeil onder de “ADD” (=bijvullen) markering is, vul dan olie bij tot het de “FULL” (=vol) markering bereikt. Start de motor en controleer op correcte oliedruk voordat U de machine weer gebruikt. Indien het oliepeil zich bevindt tussen de markeringen “ADD” (=bijvullen) en “FULL” (=vol), de motor niet starten. Raadpleeg een Geautoriseerde Briggs & Stratton Dealer om het oliedrukprobleem te laten verhelpen. WAARSCHUWING Motoren geven koolmonoxide af, een reukloos, kleurloos, gifgas. Het inademen van koolmonoxide kan misselijkheid, flauwvallen of de dood veroorzaken. Start en gebruik de motor buiten. De motor niet in een afgesloten ruimte starten of gebruiken, zelfs niet met open deuren of ramen. OPGEPAST: Deze motor is door Briggs & Stratton zonder olie verzonden. Zorg er voordat U de motor start voor dat olie volgens de instructies in deze handleiding wordt bijgevuld. Wanneer U de motor zonder olie start, zal deze onherstelbaar beschadigen en dit zal niet door garantie gedekt zijn.

1. Controleer het oliepeil. Zie het Olie controleren/toevoegen hoofdstuk.

2. Zorg ervoor dat de aandrijvingbedieningen van de machine, indien hiermee uitgerust,

ontkoppeld zijn. Raadpleeg de handleiding van de machine voor de plaats en werking van deze bedieningen.

3. Draai de brandstofkraan (A), indien hiermee uitgerust, naar de open positie (Fig. 3).

Raadpleeg de handleiding van de machine voor de locatie en werking van de brandstofkraan.

4. Beweeg de toerentalbediening (B) naar de “FAST” (=volgas)

de machine in de “FAST” positie. Gebruik positie. Raadpleeg de handleiding van de machine voor de locatie en werking van de toerentalbediening.

5. Draai de elektrostartsleutel (C) naar de stand “ON”(=aan)/”start” (Fig. 3). Raadpleeg

de handleiding van de machine voor de locatie en werking van het startslot.

Noot: Indien de motor niet na drie pogingen start, ga dan naar BRIGGSandSTRATTON.COM of raadpleeg de importeur. OPGEPAST: Start om de levensduur van de startmotor te verlengen steeds kortstondig (vijf seconden maximaal). Wacht een minuut tussen twee startpogingen. De Motor Stoppen - Fig. 3

1. Beweeg de toerentalbediening naar de stand “SLOW” (=langzaam), draai het

startslot (C) naar de stand “OFF” (=uit) (Fig. 3). Verwijder de sleutel en bewaar deze op een veilige plaats buiten het bereik van kinderen.

2. Draai nadat de motor stopt de brandstofkraan (A), indien hiermee uitgerust, dicht.

De Bougie Vervangen - Fig. 4 Controleer de elektrodeafstand (A, Fig. 4) met een draadvoeler (B). Verstel zonodig de opening. Installeer de bougie en draai deze vast met het aanbevolen aanhaalkoppel. Zie voor afstelling van de opening of het aanhaalkoppel de Specificaties sectie. Noot: In sommige gebieden schrijven plaatselijke wetten het gebruik voor van een weerstandsbougie om ontstekingssignalen te onderdrukken. Indien deze motor origineel was uitgerust met een weerstandsbougie, gebruik dan voor vervanging hetzelfde type bougie. Uitlaat en Vonkenvanger Inspecteren - Fig. 5 Onderhoud Gebruik uitsluitend originele vervangingsonderdelen. Andere onderdelen kunnen mogelijk niet zo goed presteren, de machine beschadigen en in letsel resulteren. Daarbij maken andere onderdelen uw garantie ongeldig. Wij adviseren dat U voor al het onderhoud en alle service aan de motor en de motoronderdelen een geautoriseerde Briggs & Stratton dealer raadpleegt. OPGEPAST: Alle componenten die zijn gebruikt om deze motor te bouwen moeten op hun plaats blijven voor een juiste werking. Emissiebeheersing Onderhoud, vervanging of reparatie van emissiebeheersing voorzieningen en systemen kunnen uitgevoerd worden door elke reparatie-inrichting of --individu voor “non-road” motoren. Echter, voor het verkrijgen van gratis emissiebeheersing service moet het werk worden uitgevoerd door een door de fabriek geautoriseerde dealer. Zie de Emissies Garantie. WAARSCHUWING Per ongeluk vonken kan resulteren in brand of een elektrische schok. Per ongeluk starten kan resulteren in verwarring, traumatische amputatie, of verscheuring. Brandgevaar WAARSCHUWING Draaiende motoren produceren hitte. Motoronderdelen, vooral de uitlaat, worden uiterst heet. Ernstige brandwonden kunnen optreden bij contact. Brandbaar vuil, zoals bladeren, gras, hout, enz., kan in brand geraken. Laat uitlaat, motorcilinder en vinnen afkoelen voordat deze aangeraakt worden. Verwijder opgehoopt vuil van het uitlaat- en cilindergebied. Installeer een vonkenvanger en houd deze in goede staat voordat de machine wordt gebruikt op bebost, met gras of struiken bedekt ongecultiveerd land. De staat Californië vereist dit (Sectie 4442 van de California Public Resources Code). Andere staten kunnen gelijkwaardige wetten hebben. Federale wetten zijn van toepassing op federaal land. Inspecteer de uitlaat (A, Fig. 5) op barsten, corrosie of andere beschadiging. Verwijder de vonkenvanger (B), indien hiermee uitgerust en inspecteer deze op beschadiging of koolverstopping. Zorg er, als vervanging nodig is, voor dat uitsluitend originele onderdelen gebruikt worden.

WAARSCHUWING: Vervangingsonderdelen moeten origineel zijn en op dezelfde manier gemonteerd worden als de oorspronkelijke onderdelen, anders kan brand optreden. Olie verversen - Fig. 6 OPGEPAST: Gebruikte olie is gevaarlijk afval en moet op de juiste manier weggegooid worden. Niet met huishoudelijk afval weggooien. Raadpleeg de plaatselijke autoriteiten, servicecentrum of dealer voor veilige manieren om weg te gooien/te recyclen. Voordat afstellingen of reparaties worden uitgevoerd:

• Ontkoppel de bougiekabel en houd deze weg van de bougie.
• Gebruik uitsluitend de juiste gereedschappen.
• Verander niets aan regulateurveren, verbindingsstangen of andere onderdelen om het motortoerental te verhogen.
• Vervangingsonderdelen voor de uitlaat moeten hetzelfde zijn en op dezelfde manier geïnstalleerd worden als de originele onderdelen.
• Sla niet met een hamer of hard voorwerp tegen het vliegwiel omdat het vliegwiel anders later uit elkaar kan vliegen tijdens bedrijf. Bij het controleren op vonken:
• Gebruik een goedgekeurde vonktester.
• Controleer niet op vonken met de bougie verwijderd. Onderhoudskaart Eerste 5 uur

Olie verversen Iedere 8 uur of dagelijks

Motoroliepeil controleren Reinigen rond uitlaat en bedieningen Iedere 100 uur of jaarlijks

Luchtfilter reinigen * Motorolie en --filter vervangen Verwijder de voorfilter (indien hiermee uitgerust) * Bougie vervangen Uitlaat en vonkenvanger controleren Klepspeling controleren ** Iedere 400 uur of jaarlijks

Luchtfilter vervangen Luchtkoelsysteem reinigen * Oliekoelervinnen reinigen * Iedere 600 uur of jaarlijks

Veiligheidsfilter vervangen (indien hiermee uitgerust)

Vaker reinigen onder stoffige omstandigheden of wanneer zich veel zwevend vuil in de omgeving bevindt.

Niet nodig tenzij zich prestatieproblemen van de motor voordoen. OPGEPAST: De fabrikant van de machine waarop deze motor is geïnstalleerd specificeert het maximum toerental waarop de motor gebruikt zal worden. Overtref dit toerental niet.

1. Ontkoppel, met de motor uit maar nog steeds warm, de bougiekabel (A) en houd

deze weg van de bougie (Fig. 6).

2. Verwijder de olie aftapplug (B). Tap de olie af in een goedgekeurde container.

3. Installeer nadat de olie is afgetapt de olie aftapplug en draai deze vast.

Oliefilter Vervangen Alle modellen zijn uitgerust met een oliefilter. Raadpleeg voor vervangingsintervallen de Onderhoud kaart.

1. Tap de olie van de motor af. Zie de Olie Verwijderen sectie.

2. Verwijder de oliefilter (C, Fig. 6) en gooi het op de juiste manier weg.

3. Smeer voordat U de nieuwe filter installeert, de oliefilterpakking in met verse, schone

4. Installeer de oliefilter met de hand tot de pakking in aanraking komt met de

oliefilteradapter, draai dan de oliefilter nog 1/2 tot 3/4 slagen vast.

5. Vul olie bij. Zie de Specificaties sectie.

6. Start de motor en laat deze draaien. Controleer terwijl de motor opwarmt op

7. Stop de motor en controleer het oliepeil. Het moet tot de “FULL” (=vol) markering op

de peilstok zijn. Olie Toevoegen Plaats de motor waterpas. Reinig rond de olievulopening. Raadpleeg de Specificaties sectie voor de oliecapaciteit. Verwijder de peilstok (D, Fig. 6) en veeg deze af met een schone doek. Giet de olie langzaam in de olievulopening van de motor (E). Niet overvullen. Wacht na het bijvullen van olie een minuut en controleer dan het oliepeil.

3. Installeer de peilstok en draai deze vast.

4. Verwijder de peilstok en controleer het oliepeil. Het moet tot de “FULL” (=vol)

markering (F) op de peilstok zijn.

5. Installeer de peilstok en draai deze vast.

De luchtfilter onderhouden - Fig. 7

WAARSCHUWING Gasvormige dampen zijn uiterst brandbaar en explosief. Brand of explosie kunnen ernstige brandwonden of de dood veroorzaken.

• Start of gebruik de motor nooit met verwijderde luchtfilter. OPGEPAST: Gebruik geen perslucht of oplosmiddelen om de luchtfilter te reinigen. Perslucht kan de filter beschadigen en oplosmiddelen zullen de filter oplossen. BRIGGSandSTRATTON.COM Het luchtfiltersysteem gebruikt een cycloon luchtfilter of een laagprofiel luchtfilter. Raadpleeg de Onderhoud Kaart voor benodigde service. Cycloon Luchtfiltersysteem

1. Open de grendels (A) en verwijder het deksel (B). Zie Fig. 7.

2. Verwijder de luchtfilter (C).

3. Tik om vuil los te maken voorzichtig tegen een hard oppervlak. Wanneer de luchtfilter

erg vuil is, vervang deze dan door een nieuw luchtfilter.

4. Het cycloon luchtfiltersysteem heeft ook een veiligheidsfilter (D) (indien hiermee

uitgerust). Raadpleeg de Onderhoud Kaart voor service behoeften. Trek om te verwijderen de veiligheidsfilter voorzichtig van het luchtfilterhuis (E) en gooi deze weg. Voorkom dat vuil de motor binnendringt.

5. Installeer de nieuwe veiligheidsfilter in het luchtfilterhuis.

6. Installeer de luchtfilter over de veiligheidsfilter.

7. Installeer het deksel en sluit de grendels.

Laagprofiel Luchtfiltersysteem

1. Verwijder de knop (F) en het deksel (G). Zie Fig. 8.

2. Verwijder de moer (H) en de houder (J).

3. Verwijder de luchtfilter (K).

4. Verwijder de voorfilter (L), indien hiermee uitgerust, van de luchtfilter.

5. Tik om vuil los te maken voorzichtig tegen een hard oppervlak. Wanneer de luchtfilter

erg vuil is, vervang deze dan door een nieuw luchtfilter.

6. Was de voorfilter in een vloeibaar oplosmiddel en water. Laat deze dan grondig

drogen. De voorfilter niet inoliën.

7. Assembleer de droge voorfilter tegen de luchtfilter.

8. Installeer de luchtfilter en bevestig deze met de houder en moer.

9. Installeer het luchtfilterdeksel en zet het vast met de knop.

Luchtkoelingsysteem reinigen - Fig. 9 Opslag WAARSCHUWING Gasvormige dampen zijn uiterst brandbaar en explosief. Brand of explosie kunnen ernstige brandwonden of de dood veroorzaken.

Opslaan van de machine met brandstof in de tank

• Opslaan uit de buurt van fornuizen, kachels, geisers of boilers of andere apparaten die een waakvlam bevatten of andere ontstekingsbronnen, omdat deze benzinedampen kunnen doen ontbranden. WAARSCHUWING Draaiende motoren produceren hitte. Motoronderdelen, vooral de uitlaat, worden uiterst heet. Ernstige brandwonden kunnen optreden bij contact. Brandbaar vuil, zoals bladeren, gras, hout, enz., kan in brand geraken.

• Verwijder opgehoopt vuil van het uitlaat- en cilindergebied. OPGEPAST: Gebruik geen water om de motor te reinigen. Water kan het brandstofsysteem verontreinigen. Gebruik een borstel en droge doek om de motor te reinigen. Dit is een luchtgekoelde motor. Vuil kan de luchtstroom belemmeren en veroorzaken dat de motor oververhit raakt, wat resulteert in slechte prestaties en verminderde levensduur van de motor. Gebruik een borstel of droge doek om vuil van vingerafscherming/roterend scherm te verwijderen (A, Fig. 9). Houd verbindingen, veren en bedieningen (B) schoon. Houd het gebied rond en achter de uitlaat (C) vrij van brandbaar vuil. Zorg ervoor dat de oliekoelervinnen (D) vrij zijn van vuil. Reinig het gebied onder het paneel (E, Fig. 10). Draai de twee schroeven (F) los tot U een klik hoort. Verwijder het paneel en reinig het gebied van alle vuil. Zorg ervoor dat de onderkant ook schoon is. Installeer het paneel en draai de schroeven vast tot U een klik hoort. Noot: Draai om het paneel van motoren met een Cycloon Luchtfilter Systeem te verwijderen (G, Fig. 10), de bout los (H) en kantel het Cycloon Luchtfilter weg van de motor. Het is niet nodig de flexibele luchtfilterslang te verwijderen (J). Zorg er na reiniging voor dat de luchtfilter op de juiste plaats gemonteerd wordt en draai de bout vast. Motorolie Ververs, terwijl de motor nog warm is, de motorolie. Storingzoeken Laat uitlaat, motorcilinder en vinnen afkoelen voordat deze aangeraakt worden. Hulp nodig? Ga naar BRIGGSandSTRATTON.COM of bel 1-800-233-3723. Specificaties Motorspecificaties Motorspecificaties Model

Cilinderinhoud 896 cc Cilinderinhoud 993 cc Boring 85,5 mm Boring 85,5 mm Slag 78,0 mm Slag 77,21 mm Oliecapaciteit 2,3 -- 2,4 L Oliecapaciteit 2,3 -- 2,4 L Onderhoud specificaties * Onderhoud specificaties * Model

Bougie elektrodeafstand 0,76 mm Bougie elektrodeafstand 0,76 mm Bougie aanhaalkoppel 20 Nm Bougie aanhaalkoppel 20 Nm Ontstekingsspoel luchtspleet 0,13 - 0,20 mm Ontstekingsspoel luchtspleet 0,13 - 0,20 mm Inlaatklepspeling 0,10 - 0,15 mm Inlaatklepspeling 0,10 - 0,15 mm Uitlaatklepspeling 0,10 - 0,15 mm Uitlaatklepspeling 0,10 - 0,15 mm

• Het motorvermogen zal afnemen met 3,5% voor elke 300 meter boven zeeniveau en 1% voor iedere 5,6° C boven 25° C. De motor zal bevredigend functioneren onder een hoek tot 15°. Raadpleeg de gebruiksaanwijzing van de machine voor maximum veilige toegestane hellingshoeken. Algemene service onderdelen n Service onderdeel Onderdeelnummer Luchtfilter, Cycloon

Veiligheidsfilter, Cycloon

Voorfilter, Laag Profiel

Service onderdeel Onderdeelnummer Weerstandsbougie

n Wij adviseren dat U voor al het onderhoud en alle service aan de motor en de motoronderdelen een geautoriseerde Briggs & Stratton servicedealer raadpleegt. Gebruik uitsluitend originele Briggs & Stratton onderdelen.

Mei 2008 GARANTIEBEPALINGEN De Briggs & Stratton Corporation zal elk onderdeel gratis repareren of vervangen dat een defect vertoont in materiaal of bewerking of beide. Transportkosten voor onderdelen die zijn ingezonden voor reparatie of vervanging onder deze garantie komen ten laste van de koper. Deze garantie is geldig voor- en onderhavig aan de onderstaande periodes en voorwaarden. Raadpleeg voor garantieservice de dichtstbijzijnde Geautoriseerde Service Dealer in onze “dealer locator map” op BRIGGSandSTRATTON.COM, of kijk in de ‘Gouden Gidst’. Er is geen andere expliciete garantie. Impliciete garanties als verkoopbaarheid en geschiktheid voor een bepaald doel zijn beperkt tot één jaar vanaf aankoop, of tot mate die door de wet is toegestaan. Alle impliciete garanties zijn uitgesloten. Aansprakelijkheid voor incidentele of gevolgschades zijn uitgesloten voor zover deze uitsluiting wettelijk is toegestaan. Sommige rechtsgebieden staan geen beperkingen toe met betrekking tot de lengte van impliciete garantie, en sommige rechtsgebieden staan geen beperking toe met betrekking tot gevolgschades, dus de bovenvermelde beperkingen kunnen mogelijk niet op U van toepassing zijn. Deze garantie geeft U bepaalde specifieke wettelijke rechten en U kunt mogelijk andere rechten hebben die van rechtsgebied tot rechtsgebied variëren. STANDAARD GARANTIEVOORWAARDEN *

Merk/Producttype Particulier gebruik Commercieel gebruik Vanguardt 2 jaar 2 jaar Extended Life Seriest, I/C®, Intekt I/C®, Intekt Pro 2 jaar 1 jaar Snow Series MAXt 2 jaar 1 jaar 2 jaar 90 dagen met Dura-Boret gietijzeren mof Alle andere Briggs & Stratton motoren

Dit zijn onze standaard garantievoorwaarden. Soms kan er echter aanvullende garantiedekking zijn die nog niet was bepaald ten tijde van deze publicatie. Ga voor een lijst van de op dit moment geldende garantievoorwaarden voor uw motor naar BRIGGSandSTRATTON.COM of neem contact op met uw erkende Briggs & Stratton servicedealer.

Motoren die worden gebruikt op “Standby” generatoren voor particuliere woningen worden uitsluitend onder particulier gebruik gegarandeerd. Deze garantie geldt niet voor toepassingen die primair worden gebruikt ter vervanging van het utiliteitsnet. Motoren die worden gebruikt voor wedstrijdracen of op commerciële of huurcircuits zijn uitgesloten van garantie. De garantieperiode begint op de dag van aankoop van de eerste detailhandelconsument of commerciële eindgebruiker en gaat door voor de tijdsperiode in bovenstaande tabel. “Particulier gebruik” betekent persoonlijk huishoudelijk gebruik door een detailhandelconsument. “Commercieel gebruik” betekent elk ander gebruik, inclusief inkomen verschaffend gebruik of verhuurdoeleinden. Als een motor eenmaal commercieel gebruikt is, dan zal deze daarna voor deze garantie als commercieel gebruikt worden beschouwd. Er is geen garantieregistratie nodig om garantie te verkrijgen op Briggs & Stratton producten. Bewaar uw aankoopnota. Indien u geen bewijs van de eerste aankoopdatum kunt overleggen op het moment dat om garantieservice verzocht wordt, dan zal de fabricagedatum van het product gebruikt worden om de garantieperiode te bepalen.

Lekkende carburateurs, verstopte brandstofbuizen, vastklevende kleppen, of andere schade die wordt veroorzaakt door vervuilde of verschraalde brandstof. Briggs & Stratton voert de reparatie onder garantie graag voor u uit en verontschuldigt zich bij voorbaat voor het ongemak. Reparaties onder garantie mogen worden uitgevoerd door elke geautoriseerde Service Dealer. De meeste garantiereparaties worden zo afgehandeld; soms zijn verzoeken om garantie echter niet gerechtvaardigd.

Indien een klant het niet eens is met de beslissing van de Service Dealer, zal een onderzoek worden uitgevoerd om te bepalen of garantie van toepassing is. Vraag de Service Dealer om alle ondersteunende feiten naar de fabriek of diens vertegenwoordigende importeur te sturen voor onderzoek. Als de Importeur of de Fabriek besluit dat de claim gerechtvaardigd is, zal de klant volledig vergoed worden voor die onderdelen die defect zijn. Om misverstanden, die kunnen optreden tussen de klant en de Dealer, te voorkomen, zijn hieronder sommige oorzaken van motorstoring afgedrukt die de garantie niet dekt. Onderdelen die zijn ingelopen of kapot zijn gegaan omdat een motor werd gebruikt met onvoldoende of vervuilde smeerolie, of een verkeerd type smeerolie (controleer het oliepeil en vul het zonodig bij met de aanbevolen intervallen). OIL GARD kan mogelijk een draaiende motor niet uitschakelen. Motorschade kan optreden wanneer de olie niet correct op peil gehouden wordt.

Reparatie of afstelling van bijbehorende onderdelen en samenstellen zoals koppelingen, aandrijvingen, afstandbedieningen enz. die geen Briggs & Stratton-fabricaat zijn.

Schade of slijtage die veroorzaakt is door het binnendringen van vuil doordat de luchtfilter verkeerd is onderhouden of weer gemonteerd, of wanneer een niet-origineel luchtfilterelement of -patroon wordt gebruikt. Reinig en/of vervang de filter als aangegeven in de gebruiksaanwijzing.

Onderdelen die beschadigd zijn door overtoeren draaien of oververhitting veroorzaakt door gras, vuil of verontreiniging dat de koelvinnen afdicht of het vliegwielgebied verstopt, of schade die wordt veroorzaakt door het gebruik van de motor in een afgesloten ruimte zonder voldoende ventilatie. Reinig de motor en verwijder het vuil conform de intervallen die zijn aangegeven in de gebruiksaanwijzing.

Motor- of machineonderdelen die kapot zijn gegaan door overmatig trillen als gevolg van te losse motorbevestiging, losse maaimessen, niet uitbalanceerde messen of losse of niet uitbalanceerde waaiers, verkeerde bevestiging van de machine aan de motorkrukas, overtoeren draaien of ander verkeerd gebruik als de motor in bedrijf is.

Een kromme of kapotte krukas als gevolg van het raken van een hard voorwerp door het maaimes van een motormaaier, of als gevolg van een te strak gespannen V-snaar. Over uw garantie Normale slijtage: Net als alle andere mechanische apparaten hebben motoren periodiek onderhoud nodig en moeten bepaalde onderdelen om de zoveel tijd worden onderhouden of vervangen om goed te presteren. De garantie is niet van toepassing als de motorschade het gevolg is van verkeerd gebruik, gebrek aan routineonderhoud, verzending, verkeerde behandeling of opslag of onjuiste installatie. Ook vervalt het recht op garantie als het serienummer van de motor is verwijderd of als er iets aan de motor is gewijzigd of aangepast. Verkeerd onderhoud: De levensduur van een motor is afhankelijk van de omstandigheden waaronder hij wordt gebruikt en de mate van zorg voor de motor. Bepaalde toepassingen, zoals grondfrezen, vuilwaterpompen of cirkelmaaiers moeten vaak werken onder stoffige en vuile omstandigheden, die kunnen leiden tot wat lijkt op voortijdige slijtage. Zulke slijtage, indien veroorzaakt door vuil, stof, bougiereinigergrit of ander schurend materiaal dat de motor is binnengedrongen door verkeerd onderhoud, wordt niet door garantie gedekt. Deze garantie dekt uitsluitend aan de motor gerelateerde defecte materialen en/of bewerkingen, en niet vervanging of vergoeding van de machine waarop de motor gemonteerd kan zijn. Noch strekt de garantie zich uit tot reparaties die nodig zijn door:

Problemen veroorzaakt door onderdelen die geen originele Briggs & Stratton onderdelen zijn.

Bedieningsonderdelen of -installaties waardoor de motor niet start, die slechte motorprestaties veroorzaken of de levensduur van de motor bekorten. (Neem contact op met de machinefabrikant.)

10 Normaal onderhoud of afstelling van de motor.
