Algemene informatatie

Noteer voor verwangingsonderdelen of technische ondersteuning de motor model-, typeen codenummers en de aanschafdatum. Deze nummers bevinden zich op uw motor (zie de Kenmerken en bedieningen pag).

Aanschafdatum:

MM/DD/JJJJ

Motor model:

Model:

Type:

Code:

Motorvermögen klasseringinformationie

De bruto vermogenklassering voor individuele benzine motormodellen is gelabeld in overeenstemming met SAE (Society of Automotive Engineers) code J1940 (Vermogen Kleine Motoren & Procedure Koppelklassering) en het geclassificeerde vermogen is verkreten en gecorrigeerd in overeenstemming met SAE J1995 (Revisie 2002-05). Koppelwaarden zijn verkreten bij 3060 t/min., vermogenwaarden zijn verkreten bij 3600 t/min. Het werkelijk bruto motorvermögen zal lager zichen en worden beinvoed door onder andere omgevingsbedrijfsomstandigeden en verschillen van motor tot motor. Vanwege de grote verschidenheid aan machines waarop motoren geplaatsst zichen en de verschidenheid aan omgevingsaspecten met betrekking tot het gebruik van de machine, kan de benzinemotor möglichnestiet het opgegeven bruto vermogen leveren indien gebruikt in een bepaalde machine (werkelijk "beschikkaar" of netto vermogen). Dit verschil wordt verzoorzaakt door allerlei factoren zoals, maar Niet berepkt tot, accessoires (luchtfilter, uitlaat, laden, koelen, carburateur, brandstofpomp, enz.), beperkingen van de toepassing, bedrijsomstandigheden (temperatuur, luchtvochtigheid, hoogte) en verschillen van motor tot motor. Vanwege beperkingen met betrekking tot fabricage en capaciteit, kan Briggs & Stratton een motor met een hogere vermogenklassering leveren om de motor van deze motorseries te verrangen.

Gebruiker veiligkeit

VEILIGHEID EN BEDIENINGSSYMBOLEN

Brand

Bewegende Delen

Olie

Giftige Dampen

Snel

Langzaam

Stop

Explosion

Schok

Brandstof

Choke

Aan Uit

Brandstofkraan

Terugslag

Draag Oogbescherming

Gevaarlijke chemische stof

Lees de
gebruiksaanwijzing

Heet Oppervlak

Bevriezing

Symbolen en Waarschuwingen

Het verilgheid waarschuwingssymbol wird gebruikt om verilgheidsinformatie te identificen er overGeVaren die kuren resulteren in personelijk letset. Een signaalwoord (GEVAAR, WAARSCHUWING, of OPGEAST) worden met het waarschuwingssymbol gebruikt om de waarschijnlijkkeid en de potentielle ernst van het letset aan te geben. Daarbij kan eenGeVarensymbol gebruikt worden om het soort gevaar aan te geben.

GEVAAR duidt op een gevaar dat, indien nicht voorkomen, zal resulteren in de dood of ernstig letsel.

WAARSCHUWING duidt op een gevaar dat, indien nicht voorkomen, kan resulteren in de dood of ernstig letsel.

OPGEPAST duidt op een gevaar dat, indien nicht vermeden, kan resulteren in Licht of matig letsel.

OPGEPAST, indien gebruikt sondern het waarschuwingssymbol, geeft een situatie aan die kan resulteren in schade aan de machine.

WAARSCHUWING

De uItlaatgassen van dit product bevatten chemicaliën die in de Staat Californie befind staan kanker, geboorteafwijkingen of andere reproductive schade te konnen verroorzaken.

WAARSCHUWING

Briggs & Stratton keur het gebruik Niet goed of autoriseert het gebruik van deze motor Niet voor toepassing op 3-wielige "Alle Terrein Voertuigen" (ATV's), motorfiieten, plezier/recreatie go-karts, vliegtuigproducten of voertuigen die bedoeld zijn voor wedstrieken. Het gebruik van deze motoren voor zulke toepassingen kan resulteren in beschadiging van eigendommen, ernstig letsel (inclusief verlamming) of zichs de dood.

OPGEPAST: Deze motor is door Briggs & Stratton zonder olie verzonden. Voeg, voordat U de motor start olie bij volgens de instructies van deze handleiding. Wanner U de motor zonder olie start, zal deze onherstelbaar beschadigd raken en dit zal nicht door garantie gedekt+zijn.

WAARSCHUWING

Gasvormige dampen zijn uiterst brandhaar en explosief. Brand of explosie können ernstige brandwonden of de dood veroorzaken.

Bij het toevoegen van brandstof

Vul de brandstoftank buitenshuis of in een goed geventileerde omgeving.
- Controller brandstofslangen, tank, dop en nippels regelmatig op barsten of lekkages. Zonodig verrangen.

Bij het starten van de motor

Zorg ervoor dat bougie, uitlaat en luchtfilter (indien hiermee uitgerust) op hunplaats en stevig bevestigd+zijn.
Torn de motor nicht indien de bougie verwijderd is.

Bij Het Gebruik Van De Machine

• Start of gebruik de motor nooit met verwijderde luchtfilter (indien hiermee uitgerust).

Bij het transporteren van de machine

• Een Aardgas/LPG motor transporteren met lege brandstofcilinder of gesloten afsluiter, of met ontkoppelde tank.

Bij Het Opslaan Van De Machine Met Brandstof In De Tank

• Opslaan uit de buurt van fornuizen, kachels, geisers of andere apparaten die een waakvlam bevatten of andere ontstekingsbronnen, waar dat ze gasvormige dampen hunnen doen ontbranden.

WAARSCHUWING

Het starten van de motor creëert vonden.
Vonden hunnen brandbare gassen ontsteken die zich in de buurt bevinden.

Explosion en brand+kunnen hetresultaat+zijn.

• Indien zich aardgas of LPG lekke in de buurt bevindt, de motor nicht starten.
• Gebruik geen onder druk staande startvloeistoffen,ondat de dampen brandhaar zich.

WAARSCHUWING

Motoren geeven koolmonoxide af, een reukloos, kleurloos, gifgas. Het inademen van koolmonoxide kan misselijkheid, flauwallen of de dood veroorzaken.

Start en gebruik de motor buiten.
- De motor nicht in een afgesloten ruimte starten of gebruiken, zichs nicht met open deuren of ramen.

• Trek bij het starten van de motor het koord langzaamuit tot er wonderstand gevoeld wordt en trek het koord dan sneluit om terugslag te voorkomen.
• Verwijder alle externe machine/motorbelastingen voordat de motor gestart worden.
• Direct verbonden machinecomponenten zoals, maar Niet beperkt tot, messen, aandrijvingen, poelies, tandwielen enz.,要去en stevig bevestigd zijn.

WAARSCHUWING

Handen, voeten,haar, kleren, of accessoires kuren in aanraking komen met- en verstrikt raken in draaiende onderden.

Traumatische amputatie of ernstige verscheuring kan het resultaat+zijn.

• De machine gebruiken met afschermingen op hun plaats.
• Houd handen en voeten weg van draaiende delen.
• Bind langhaar op en verwijder sierraden.
• Draag geen loszittende kleding, hangende koorden of zaken die verstrikt können raken.

WAARSCHUWING

Draaiende motoren produceren hitte. Motoronderdelen, vooral de uitlaat, worden uiterst heet.

Ernstige brandwonden können optreden bij contact.

Brandbaar vuil, zoals bladeren, gras, hout, enz., kan in brand geraken.

• Laat uitylaat, motorcilinder en vinnen afkoelen voordat deze aangeraakt worden.
• Verwijder opgehoopt vuil van het uitlaat- en cilindergebied.
• Installee een vondenvanger en houd deze in goede staat voordat de machine worden gezruikt op bebst, met gras of struiken bedekt ongecultiveerd land. De staat Californie vereist dit (Sectie 4442 van de California Public Resources Code). Andere staten können gewijkwaardige wetten hebben. Federale wetten zijn van toepassing op federallyaal land.

WAARSCHUWING

Per ongeluk vonken kan resulteren in brand of een elektrische schok.

Per ongeluk starten kan resulteren in verwarring, traumatische amputatie, of verscheuring.

Brandgevaar

Voordat afstellingen of reparatives worden uitgevoerd:

• Ontkoppel de bougiekabel en houd deze weg van de bougie.
• Ontkoppel de accu bij de negatieve aansluiting (alleen motoren met elektrostart).
• Gebruik uitsluitend de juiste gereedschappen.
• Verander niets aan regulaureveren, verbindingsstangen of andere onderden om het motortoerental te verhogen.
• Vervangingsonderdelen voor de uitlaat要去en hetzelfde zijn en opdezelfde manier geinstalleerd worden als de originele onderdelen.
• Sla Niet met een hamer of hard voorwerp gegen het vliegewiel.ovat het vliegewiel anders later uit elkaar kan vliegen tijdens bedrivif.

Bij het controleren op vonden:

• Gebruik een goedgekeurde vonkTester.
• Controller Niet op vonden met de bougie verwijderd.

WAARSCHUWING

Gasvormige brandstoffen zijn uiterst brandaar en vormen snel explosieve lucht/damp mengsels bij omgevingstemperaturen.

Wanner U gas ruikt

Bedien geen elektrische schakelaars.
- Gebruik geen telefoon in de nabijheid.
- Verlaat het gebied, raadpleeg dan de gasleverancier of de brandweer.

WAARSCHUWING

• Installatie, afstelling en reparatie dient uitgevoerd te worden door een gekwalificeerde technicus.
• Controller regelmatig flexibele toevoerslangen. Zorg ervoor dat deze in goede staat zich. Vervang beschadigde oflekke componenten.

WAARSCHUWING

Een ontbrekende of Niet goed werkende "brandstof aflsluiter" kan brand of explosie veroorzaken.

• Gebruik de machine Niet wanner de "brandstof afsluiter" ontbreekt of defect is.

Kenmerken en bedieningen

Vergelijk de afbeeling met uw motor om Uzelf vertrouwd te make n met deplaats van de diverse kenmerken en bedieningen.

Model Type Code

A. Motoridentification
B. Bougie
C. Luchtfilter, Cycloon
D. Luchtfilter, Laag Profiel
E. Peilstok
F. Olievulopening
G. Olieffilter
H. Olie aftapplug
I. Oiedruksensor
J. Vingerbeschermer / Roterend Scherm
K. Elektrische Starter
L. Startrelais
M. Regelaar/Gelijkrichter
N. LPG/Aardgas Mixer
O. Oliekoeler

Werking

Oliecapaciteit (zie het Specificaties hoofdstuk)

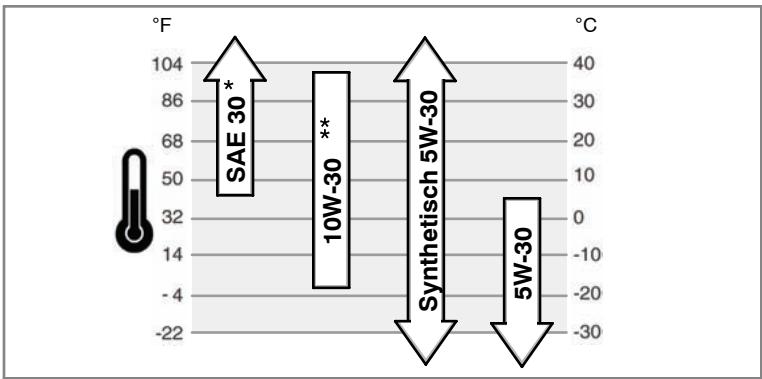

Aanbevolen olie

Wij bevelen voor de Beste prestaties het gebruik aan van Briggs & Stratton Warranty Certified olie. Andere hoogwaardige detergerende oliesoorten zijn aanvaarbaar als ze zijn SF, SG, SH, SJ of hoger�n geklassificeerd. Geen speciale additieve genruiken. De juiste olieviscositeit voor de motor worden bepaald door de buitentemperaturen. Kijk op de overzichtstabel en kies hieruit de Beste viscositeit voor de verwachte buitentemperaturen.

• Wordt SAE 30 olie gebruikt bij temperaturen onder 40^ ( 4^ ), dan leidt dat tot startproblemen.
• Het gebruik van 10W-30 bij temperaturen boven 80^ (27^) kan leiden tot verhoogd olieverbruik. Controller het oliepeil vaker.

Oliepeilen/bijvullen -Fig. 2

Voordat de olie bijgevuld of gecontroleerd worden

• Plaats de motor waterpas.
  Reinig rond de olievulopening.
• Verwijder de peilstok (A) en veeg deze af met een schone doek (Fig. 2).
• Installer de peilstok en draai deze vast.
• Verwijder de peilstok en controllerer het oliepeil. Het要去 tot de "FULL" (=vol) marketing (B) op de peilstok�.
• Indien laag, langzaam olie bijvullen via de olie vulopening van de motor (C). Niet overvullen. Wacht een minuut na het bijvullen van olie en controlleren dan opnieuw het oliepeil.
• Breng de peilstok waar aan en draai deze vast.

Oliedruk

Indien de oliedruk laag is, zaen drukschakelaar (indien hiermee uitgerust) de motor stoppen of een waarschuwingssystem op de machine activeren. Stop de motor als dit gebeurt en controller het oleipeil met de peilstok.

Indien het oleiepei onder de "ADD" (=bijvullen) marketing is, vul dan oleie bij tot het de "FULL" (=vol) marketing bereikt. Start de motor en controllerer op correcte oliedruk voordat U de machineeer gezebuilt.

Indien het oliepeil zich befindtussen de markeringen "ADD" (=bijvullen) en "FULL." (=vol), de motor Niet starten. Raadpleeg een Geautoriseerde Briggs & Stratton Dealer om het oliedrukprobleem te latent verhelpen.

Brandstof Aanbevelingen

WAARSCHUWING

Een ontbrekende of nicht werkende "brandstof aflsluiter" kan brand of een explosie veroorzaken.

• De machine Niet gebruiken wanner de "brandstof afsluiter" ontbreekt of defect is. Brandstof要去 aan deze voorwaarden voldoen:

• Gebruik schone, verse brandstof, vrij van voucht of welk specifiek materiaal dan ook. Het Gebruik van brandstoffen anders dan de volgende aanbevolen waarden kan prestieproblemen verroorzaken.

• In motoren die zich ingering voor gebruik op LPG, worden HD5 LPG aanbevolen. De aanbevolen brandstofsamenstelling is brandstof met een minimum brandstoffenergie van 22250 k-cal/m³ met een maximum propyleeninhoud van 5% en butaan en zwaarder gas inhoud van 2,5% en minimum propaan inhoud van 90%.

Aardgas of LPG motoren zijn gecertificiered om gebruikt te worden op aardgas of vloeijaar propaangas. Het emissie beheersingsysteme van deze motor is EM (Engine Modifications).

WAARSCHUWING: De machine waarop de motor is geinstalleerd is

voorzien van een automatische gas "brandstof afsluiter". Gebruik de machine nicht wanner de "brandstof afsluiter" ontbreekt of defect is.

Brandstof bijvullen

WAARSCHUWING

Gasvormige dampen zijn uiterst brandaar en explosief. Brand of explosie kuren ernstige brandwonden of de dood veroorzaken.

Bij het bijvullen van brandstof

Vul de brandstoffank buitenshuis of in een goed geventileerde omgeving.
- Controller brandstofslangen, tank, dop en nippels regelmatig op barsten of lekkages. Zonodig verrangen.

Lees de gelebruksaanwijzing die door de machinefabrikant is meegeleverd voor informatie over het bijtanken van een aardgas of LPG motor.

De Motor Starten - Fig. ③

WAARSCHUWING

Gasvormige dampen zijn uiterst brandhaar en explosief. Brand of explosie kuren ernstige brandwonden of de dood veroorzaken.

Bij het starten van de motor

Zorg ervoor dat bougie, uitlauf, tankdop en luchtfilter op hunplaats en stevig bevestigd+zijn.
Torn de motor nicht indien de bougie verwijderd is.
- Wanner de motor "verzopen" is, plaats de choke (indien hiermee uitgerust) in de stand OPEN/"RUN"(=aan), beweeg de torentalbediening (indien hiermee uitgerust) maar de "FAST" (=volgas) positie en torn tot de motor start.

WAARSCHUWING

Start en gebruik de motor buiten.
- De motor nicht in een afgesloten ruimte starten of gebruiken, zichs nicht met open deuren of ramen.

OPGEPAST: Deze motor is door Briggs & Stratton zonder olie verzonden. Zorg er voordat U de motor start voor dat olie volgens de instructeurs in deze handleiding worden bijgewuld. Wanner U de motor zonder olie start, za deze onherstelbaar beschadigen en dit zar nicht door garantie gedekt zich.

1. Controller het oliepeil. Zie het Olie controlleren/toevoegen hoofdstuk.
2. Zorg ervoor dat de aandrijyingbedieningen van de machine, indien hiermee utgerust, ontkoppeld zich. Raadpleeg de handleiding van de machine voor deplaats en werkking van deze bedieningen.
3. Draai de brandstofkraan (A), indien hiermee uitgerust, maar de open positie (Fig. 3). Raadpleeg de handleiding van de machine voor de locatie en werkung van de brandstofkraan.
4. Beweeg de toerentalbediening (B) waar de "FAST" (=volgas) positie. Gebruik de machine in de "FAST" positie. Raadpleeg de handleiding van de machine voor de locatie en werkig van de toerentalbediening.
5. Draai de elektrostartsteutel (C) maar de stand "ON" (=aan)/"start" (Fig. 3). Raadpleeg de handleiding van de machine voor de locatie en werking van het startslot.

Noot: Indien de motor Niet na drie pogingen start, ga dan maar

BRIGGSandSTRATTON.COM of raadpleeg de importeur.

OPGEPAST: Start om de levensduur van de startmotor te verlengen steeds

kortstondig (vijf seconden maximaal). Wacht een minuut:tussen twee startpogingen.

De Motor Stoppen - Fig. ③

1. Beweeg de toerentalbedienning maar de stand "SLOW" (=langzaam), draai het startslot (C) maar de stand "OFF" (=uit) (Fig. 3). Verwijder de sleutel enbewaar deze op een veilige plaat sauten het bereik van kinderen.
2. Draai nadat de motor stopt de brandstofkraan (A), indien hiermee uitgerust, damit.

Onderhoud

Gebruikuitsluitend origine verevangingsonderdelen. Andere onderdelen kannen mogelijk Niet zo goed presteren, de machine beschadigen en in letsel resulteren. Daar bij makeen andere onderdelen uw garantie ongeldig.

Wij adviseren dat U voor al het onderhoud en alle service aan de motor en de motoronderdelen een geauthoriseerde Briggs & Stratton dealer raadpleegt.

OPGEPAST: Alle componenten die zich gebruikt om deze motor te bouwen要去 op hunplaats blijven voor een juiste werking.

Emissiebeheersing

Onderhoud, verranging of reparatie van emissiebeheersing voorzieningen en systemen+kennen uitgevoerd worden door elkere reparatie-inrichting of-individu voor "non-road" motoren. Echter, voor het verkrijgen van Gratis emissiebeheersing service moet het werk worden uitgevoerd door een doer de fabrik geautorisiereder dealer. Zie de Emissies Garantie.

WAARSCHUWING

Per ongeluk vonden kan resulteren in brand of een elektrische schok. Per ongeluk starten kan resulteren in verwarring, traumatische amputatione, of verscheurung.

Brandgevaar

Voordat afstellingen of reparatives worden uitgevoerd:

• Ontkoppel de bougiekabel en houd deutsche weg van de bougie.
• Gebruik uitsluitend de juiste gereedschappen.
• Verander niets aan regulaureveren, verbindingsstangen of andere onderden om het motortoerental te verhogen.
• Vervangingsonderdelen voor de uitlaat要去en hetzelfde zijn en opdezelfde manier geinstalleerd worden als de originele onderdelen.
• Sla Niet met een hamer of hard voorwerp gegen het vliegewiel.ovat het vliegewiel anders later uit elkaar kan vliegen tijdens bedrif.

Bij het controlleren op vonden:

• Gebruik een goedgekeurde vonkstester.
• Controller niep op vonken met de bougie verwijderd.

Onderhoudskaart

Eerste 5 uu

Olie verversen

ledere 8 uur of dagelijks

Motorolieil controlleren
Reinigen rond uitlaat en bedieningen

ledere 100 uuR of jaarlijkse

Luchtfilter reinigen *
- Motorola en -filter verwangen
- Verwijder de voorfilter (indien hiermee uitgerust)
Bougie cervangen
- Uitlaat en vonkenvanger controlleren
Klepspeling controleren

ledere 400 uu r of jaarlijks

Luchtfilter verrangen
Luchtkoelsysteme reinigen
Oliekoelervinnen reinigen

ledere 600 uur of jaarlijks

Veiligheidsfilter verrangen (indien hiermee uitgerust)

• Vaker reinigen onder stoffige omstandigheden of wanner zich veel zwevend vuil in de omgeving befindt.
  ** Niet nodig tenzij zich prestatieproblemen van de motor voordoen.

OPGEPAST: De fabrikant van de machine waarop deze motor is geinstalleerd specifieert het maximum toenental waarop de motor gebruikt za worden. Overtref dit toenental Niet.

De Bougie Vervangen - Fig. 4

Controleer de elektrodeafstand (A, Fig. 4) met een draadvoeler (B). Verstel zonodig de opening. Installer de bougie en draai deze vast met het anbevolen aanhaalkoppel. Zie voor afstelling van de opening of het aanhaalkoppel de Specificaties sectie.

Noot: In sommige gebieden schrijven plaatselijke wetten het gebruik voor van een waarstandsbougie om ontstekingsignalen te onderdukken. Indien deze motor origineel was uiterrust met een waarstandsbougie, gebruik dan voor verranging hetzelfde type bougie.

Uitlaat en Vonkenvanger Inspectoren - Fig. ⑤

WAARSCHUWING

Draaiende motoren produceren hitte. Motoronderdelen, vooral de uitlaat, worden uiterst heet.

Ernstige brandwonden können optreten bij contact.

Brandhaar vuil, zoals bladeren, gras, hout, enz., kan in brand geraken.

• Laat uitlaat, motorcilinder en vinnen afkoelen voordat deze aangeraakt worden.
• Verwijder opgehoopt vuil van het uitlaat- en cilindergebied.
• Installer een vondenvanger en houd deze in goede staat voordat de machine worden gezruikt op bebst, met gras of struiken bedekt ongecultiveerd land. De staat Californie vereist dit (Sectie 4442 van de California Public Resources Code). Andere staten können gelijkwaardige wetten hebben. Federale wetten zijn van toepassing op federaal land.

Inspecteer de uitlaat (A, Fig. 5) op barsten, corrosie of andere beschadiging. Verwijder de vonkenvanger (B), indien hiermee uitergerust en inspecteer deze op beschadiging of koolverstopping. Zorg er, als verwangng nodig is, voor dat uitsluitend originele onderdelen gezruikt worden.

WAARSCHUWING: Vervangingsonderdelen moeten origineel zich en op

dezelfde manier gemonteerd worden als de oorspronkelijke onderdelen, anders kan brand optreden.

Olie verversen - Fig. 6

OPGEPAST: Gebruikte olie is gevaarlijk afval en moet op de juiste manier weggegooid worden. Niet met huishoudelijk afval wegooien. Raadpleeg deplaatsilijke autoriteiten, servicecentrum de dealer voor veilige manieren omweg te gooien/te recyclen.

Olie verwijderen

1. Ontkoppel, met de motor uit maar nog steeds warm, de bougiekabel (A) en houd deze weg van de bougie (Fig. 6).
2. Verwijder de olie aftapplug (B). Tap de olie af in een goedgekeurde container.
3. Installer nadat de olie is afgetapt de olie aftapplug en draai deze vast.

Oliefilter Vervangen

Alle modellen zijn uitgerust met een oliefilter. Raadpleeg voor verwangingsintervallen de Onderhoud kaart.

1. Tap de olie van de motor af. Zie de Olie Verwijderen sectie.
2. Verwijder de oliefilter (C, Fig. 6) en gooi het op de juiste manier weg.
3. Smeer voordat U de nieuwe filter installeert, de olieffilterpakking in met verse, schone olie in.
4. Installer de oliefilter met de hand tot de pakking in aanraking kommt met de oliefilteradapter, draai dan de oliefilter nog 1/2 tot 3/4 slagen vast.
5. Vul olie bij. Zie de Specificaties sectie.
6. Start de motor en LAST deze draaien. Controller terwijl de motor opwarmt op olielekkages.
7. Stop de motor en contrôleer het oliepeil. Het要去 tot de "FULL" (=vol) marketing op de peilstok�.

Olie Toevoegen

• Plaats de motor waterpas.
  Reinig rond de olievulopening.
• Raadpleeg de Specificaties sectie voor de oliecapaciteit.
• Verwijder de peilstok (D, Fig. 6) en veeg deze af met een schone doek.
• Giet de olie langzaam in de olievulopening van de motor (E). Niet overvullen. Wacht na het bijvullen van olie een minuut en controlleren dan het oliepeil.
• Installer de peilstok en draai deze vast.
• Verwijder de peilstok en controllerer het oliepeil. Het要去 tot de "FULL" (=vol) marketing (F) op de peilstok�.
• Installer de peilstok en draai deze vast.

De luchtfilter onderhouden - Fig. ⑦ ⑧

WAARSCHUWING

Gasvormige dampen zijn uiterst brandhaar en explosief.

Brand of explosie können ernstige brandwonden of de dood veroorzaken.

• Start of gebruik de motor nooit met verwijderde luchtfilter.

OPGEPAST: Gebruik geen perslucht of oplosmiddelen om de luchtfilter te reinigen.

Perslucht kan de filter beschadigen en oplosmiddelen zullen de filter oplossen.

Het luchtfiltersysteme gebruikt een cycloon luchtfilter of een laagprofiel luchtfilter. Raadpleeg de Onderhoud Kaart voor benodigde service.

Cycloon Luchtfiltersystem

1. Open de grundels (A) en verwijder het deksel (B). Zie Fig. 7.
2. Verwijder de luchtfilter (C).
3. Tik om vuil los te makeen voorzichtig gegen een hard oppervlak. Wanner de luchtfilter erg vuil is, verrang deze dan door een newl luchtfilter.
4. Het cycloon luchtfiltersystem heeft ook een veriligeidsfilter (D) (indien hiermee uitgerust). Raadpleeg de Onderhoud Kaart voor service behoeften. Trek om te verwijden de veriligeidsfilter voorzigricht van het luchtfilterhuis (E) en gooi deze weg. Voorkom dat vuil de motor binnendringt.
5. Installer de nouvelle veiligheidsfilter in het luchtfilterhuis.
6. Installeer de luchtfilter over de veiligheidsfilter.
7. Installer het deksel en sluit de grundels.

Laagprofiel Luchtfiltersystem

1. Verwijder de knop (F) en het deksel (G). Zie Fig. 8.
2. Verwijder de moer (H) en de houder (J).
3. Verwijder de luchtfilter (K).
4. Verwijder de voorfilter (L), indien hiermee uitergerust, van de luchtfilter.
5. Tik om vuil los te makeen voorzichtig gegen een hard oppervlak. Wanner de luchtfilter erg vuil is, verrang deze dan door een newl luchtfilter.
6. Was de Voorfilter in een vloeibaar oplosmiddel en water. Laat deze dan grondig drogen. De voorfilter Niet inoliën.
7. Assembleer de droge Voorfilter gegen de luchtfilter.
8. Installer de luchtfilter en bevestig deze met de houder en moer.
9. Installee het luchtfilterdeksen en zet het vast met de knop.

Draaiende motoren produceren hitte. Motoronderdelen, vooral de uitlaat, worden uiterst heet.

Ernstige brandwonden können optreden bij contact.

Brandhaar vuil, zoals bladeren, gras, hout, enz., kan in brand geraken.

• Laat uitlaat, motorcilinder en vinnen afkoelen voordat deze aangeraakt worden.

• Verwijder opgehoopt vuil van het uitlaat- en cylindergebied.

OPGEAST: Gebruik geen water om de motor te reinigen. Water kan het brandstofsysteme verontreinigen. Gebruik een borstel en droge doek om de motor te reinigen.

Dit is een luchtgekoelde motor. Vuil kan de luchtstroom belemmeren en veroorzaken dat de motor oververhit raakt, wat resulteert in slechte prestaties en verminderde levensduur van de motor.

Gebruik een borstel of droge doek om vuil van vingerafschemming/roterend scherm te verwijderen (A, Fig. 9). Houd verbindingen, veren en bedieningen (B) schoon. Houd het gebied rond enchyter de uilaat (C) vrij van brandhaar vuil. Zorg ervoor dat de oliekoeervinnen (D) vrij zijn van vuil.

Reinig het gebied onder het paneel (E, Fig. 10). Draai de twee schroeven (F) los tot U een klik hoor. Verwijder het paneel en reinig het gebied van alle vuil. Zorg ervoor dat de onderkant ook schoon is. Installer het paneel en draai de schroeven vast tot U een klik hoor.

Noot: Draai om het paneel van motoren met een Cycloon Luchtfilter Systeme te verwijderen (G, Fig. 10), de bout los (H) en=kantel het Cycloon Luchtfilter weg van de motor. Het is Niet nodig de flexibile luchtfilterslang te verwijdenen (J). Zorg er na reiniging voor dat de luchtfilter op de juiste plaats gemonteerd worden en draai de bout vast.

Opslag

WAARSCHUWING

Gasvormige dampen zijn uiterst brandaar en explosief.

Brand of explosie können ernstige brandwonden of de dood veroorzaken.

Opslaan van de machine met brandstof in de tank

• Opslaanuit de buurt van fornuizen, kachels, geisers of boilers of andere apparaten die een waakvlam bevatten of andere ontstekingsbronnen, odomat deze benzinedampen können doeon ontbranden.

Motorolie

Ververs, verwijl de motor nog warm is, de motorolie.

Storingzoeken

Hulp nodig? Ga waar BRIGGSandSTRATTON.COM of bel 1-800-233-3723.

Motorspecificities
Model	540000
Cylinderinhoud	896 cc
Boring	85,5 mm
Slag	78,0 mm
Oliecapaciteit	2,3 - 2,4 L

Specificities

Motorspecificities
Model	610000
Cylinderinhoud	993 cc
Boring	85,5 mm
Slag	77,21 mm
Oliecapaciteit	2,3 - 2,4 L

Onderhoud specificities *

Model	540000
Bougie elektrodeafstand	0,76 mm
Bougie aanhaalkoppel	20 Nm
Ontstekingsspoel luchtspleet	0,13 - 0,20 mm
Inlaatklepspeling	0,10 - 0,15 mm
Uitlaatklepspeling	0,10 - 0,15 mm

Onderhoud specificities *

Model	610000
Bougie elektrodeafstand	0,76 mm
Bougie aanhaalkoppel	20 Nm
Ontstekingsspoel luchtspleet	0,13 - 0,20 mm
Inlaatklepspeling	0,10 - 0,15 mm
Uitlaatklepspeling	0,10 - 0,15 mm

• Het motorvermögen zal afnemen met 3,5% voor elke 300 meter boven zeiniveau en 1% voor iedere 5,6^ C boven 25^ C. De motor zal bevredigend functioneren onder een hoek tot 15^ . Raadpleeg de gebruiksaanwijzing van de machine voor maximum verilige togetestane hellingshoeken.

Algemene service onderdelen

Service onderdeel	Onderdeelnummer
Luchtfilter, Cycloon	841497
Veiligheidsfilter, Cycloon	821136
Luchtfilter, Laag Profiel	692519
Voorfilter, Laag Profiel	692520
Olie - SAE 30	100028
Olieffilter	842921

Service onderdeel	Onderdeelnummer
Weerstandsbougie	491055
"Long life platinum" bougie	5066
Bougiesleutel	19374
Vonkster	19368

Wij adviseren dat U voor al het onderhoud en alle service aan de motor en de motoronderdelen een geautoreerde Briggs & Stratton servicedealer raadpleegt. Gebruik uitsluitend originele Briggs & Stratton onderdelen.

GARANTIEBEPALINGEN

De Briggs & Stratton Corporation zal elk onderdeel Gratis repareren of verrangen dat een defect vertoont in materiala of bewerking of beide. Transportkosten voor onderden die zingenzonden voor reparatie of verrangng der nee dezgarntie komen ten laste van de koper. Deze garantie is geldig voor- en onderhavig aan de onderstaende periodes en Voorwaarden. Raadpleeg voor garantieservice de dichtstbijzijnde Geautoriseerde Service Dealer in onze "dealer locater map" op BRIGGSandSTRATTON.COM, of kijk in de 'Gudden Gids".

Er is geen andere expliciete garantie. Impliciete garanties als verkoopbaarheid en geschiktheid voor een bepaald doel zich beperkt tot een yr vanaf aankoop, of to mate dee uitsluiting wettelijk is teogestaan. Alle impliciete garanties zijn uitgesloten. Aansprakelijkheid voor incidentele of gevolgschades zijn uitgesloten voor zover die uitsluiting wetelig is teogestaan. Sommige rechtsgebieden staan geen beperkingen toe met betrekking tot de lengte van impliciete garantie, en sommige rechtsgebieden staan gen beperking toe met betrekking tot gevolgschades, dus de bovenvermelde beperkingen kannen möglichnestip O van toepassing zin. Deze garantie geeft U bepaalde specifieke weteligijke rechten en U kunt maybek andere rechten hebben die van rechtsgebied tot rechtsgebied varieren.

STANDAARD GARANTIEVOORWAARDEN*

Merk/Producttype	Particulier gehruik	Commercial gebruik
VanguardTM	2aar	2aar
Extended Life SeriesTM, I/C®, IntekTM I/C®, IntekTM Pro	2aar	1aar
Snow Series MAXTM met Dura-BoreTM gietijzeren mof	2aar	1aar
Alle andere Briggs & Stratton motoren	2aar	90 Tage

• Dit zijn unsere standardar garantievooraarden. Soms kan er darüber aanvullende garantiedekking zich die nog nicht was bepaald ten tjnde van deze publicatie. Ga voor een lijst van de op dit moment geldende garantievooraarden voor uw motoraar BRIGGSandSTRATTON.COM of neem contact op met uw erkende Briggs & Stratton servicedealer.
  Motoren die worden gebruikt op "Standby" generatoren voor particuliere woningen worden uitsluitend onder particulier gebruik gegarandeerd. Deze garantie geldt nicht voor toepassenen die primair worden gebruikt ter verranging van het utiliseitsnet. Motoren die worden gebruikt voor wedstrijdracen of op commerciele of huurcircuits zijn uitgesloten van garantie.

De garantieperiode begint op de dag van aankoop van de eerste detailhandelconsument of commercie eindgebruiker en gaat door voor de tijdsperiode in bovenstaande tabel. "Particulier gebruik betekent personlijk huishoudelijk gebruik door een detailhandelconsument. "Commercialeigruik betekent elk ander gebruik, inclusief inkomen verschaffend gebruik of verhuurdoelende. Als een motor eenmaal commercieel gebruikt is, dan za deze daarna voor deze garantie als commercieel gebruikt worden beschouwd.

Er is geen garantieregistratie nodig om garantie te verkrijgen op Briggs & Stratton producten. Bewaar uw aankoopnota. Indien u geen bewijs van de eerste aankoopdatum Aunt overleggen op het moment dat om garantieservice verzocht worden, dan za de fabricagedatum van het product gezruikt worden om de garantieperiode te bepalen.

Over uw guarantee

Briggs & Stratton voert de reparatie onder garantie graag voor uuit en verontschuldigt zich bij voorbaat het ongemak. Reparations onder garantie mogen worden uitgevoerd door elk te geautoriseerde Service Dealer. De meeste garantiereparaties worden zo afgehandel; soms+zijn verzoeken om garantieECHTERNIGRECHTEVAARDIGD.

Indien een klant het Niet eens is met de beslissing van de Service Dealer, za een onderzoek worden uitgevoerd om te bepalen of garantie van toepassing is. Vraag de Service Dealer om alle ondersteunende feiten waar de fabriek of diens vertegenwoordigende importereur te sturen voor onderzoek. Als de Importeur of de Fabriek besluit dat de claim gerechtvaardig is, za de klant volledig vergoed worden voor die onderdelen die defect+zijn. Om misverstanden, die kuren optredenussen de klant en de Dealer, te voorkomen, zich hieronder sommige oorzaken van motorstoring afgedrukt die de garantie Niet dekt.

Normale slijtage: Net als alle andere mechanische apparaten haben motoren periodiek onderhoud nodig en moeten bepaalde onderdelen om de zoveelijd worden onderhoden om verrangen om goed te presteren. De garantie is Niet van toepassing als de motorschade het gevolg is van verkeerd gebruik, gabrek aan routineonderhoud, verzending, verkeerde behandeling of oplag of onjuiste installmentie. Ook vervalt hetrecht op garantie als het serienummer van de motor is verwijderd of als er iets aan de motor is gewijzigd of aangepast.

Verkeerd onderhoud: De levensduur van een motor is afhankelijk van de omstandigheden waaronder hij worden gezrukt en de mate van zorg voor de motor. Bepaalde toepassingen, zoals grondfrezen, vuiilwaterpompen of cirkelmaaiers要去en vaak werkden onder stoffige en vuile omstandigheden, die kuren leiden tot wat lijkt op voortijdige slijtage. Zulke slijtage, indienveroorzaakt door vuil, stof, bougiereinigergrit of ander schurend materiaal dat de motor is binnengedrongen door verkeerd onderhoud, worden nicht door garantie gedekt.

Deze garantie dektuitsluitend aan de motor gerelateerde defecte materialen en/of bewerkingen, en Niet verranging of vergoeding van de machine waarop de motor gemonteerd kan zich. Noch strekt de garantie zich uit tot reparaties die nodig zich door:

1 Problemenveroorzaakt door onderdelen die geen originele Briggs & Stratton onderdelen zich.
2 Bedieningsonderdelen of -installaties waardoor de motor Niet start, die slechte motorprestaties veroorzaken of de levensduur van de motor bekoten. (Neem contact op met de machinefabrikant.)

3 Lekkende carburateurs, verstote brandstoffbuizen, vastklevende kleppen, of andere schade die worden veroorzaakt door cervuilde of verschraalde brandstof.
4 Onderdelen diearendingengelopenofkapotzijngegaanomdatenmotorwergebrukt met onvoldoende ofveruilde smeerolie,ofeenverkeerdtype smeerolie(controler het oliepeil en vulhonzodigbimetdeaanbevolentintervallen).OIL GARD kan möglichenkenaandraiende motornietuitschaken.Motoschadekan optreden wanneer de olie niet correct op peil gehondenwordt.
5 Reparatie of afstelling van bijbehorende onderdelen en samenstellen Zoals koppelingen, aandrijvingen, afstandbedieningen enz. die geen Briggs & Stratton-fabriccaat zich.
6 Schade of slijtage die veroorzaakt is door het binnendringen van vuil doordat de luchtfilter verkeerd is onderhoden of weer gemonteerd, of wonneer een nicht-origineel luchtfilterelement of -patron worden gebruikt. Reinig en/of verrang de filter als aangegeven in de gebruiksaanwijing.
7 Onderdelen die beschadigd zijn door overtoeren draaien of oververhitting veroorzaakt door gras, vuil of verontreinigung dat de koelvinnen aufdicht of het vliegwielgebied verstopt, of schade die wordt veroorzaakt door het gebruik van de motor in een afgesloten ruimte zonder voldoende ventilatie. Reinig de motor en verwijder het vuil conform de intervallen die zich aangegeven in de gebruiksaanwijzing.
8 Motor- of machineonderdelen die kapot zich gegaan door overmatig trillen als gevolg van te losse motorbevestiging, lose saaimessen, Niet uittbalanceerde messen of losse of Niet uittbalanceerde waaiers, verkeerde bevestiging van de machine aan de motorkrukas, overtoeren draieren of ander verkeerd gebruik als de motor in bedrijf is.
9 Een kromme of kapotte krukas als gevolg van het raken van een hard voorwerp door het maaimes van een motormaaier, of als gevolg van een te strak gespannen V-snaar.
10 Normaal onderhoud of afstelling van de motor.
11 Defect raken van de motor of een motoronderdeel, zoals verbrandingskamer, kleppen, klepzetels, klepgeleiders, of verbrande startmotorwikkelingen,veroorzaakt door het grabuik van alternatieve brandstoffen, zoals LPG, aardgas, veranderde benzines, etc.

Garantieservice is uitsluitend beschikbaar via Service Dealers die zich geauthoriseerd door Briggs & Stratton Corporation. U vindt uw dichtst bijzijdene Geauthoriserde Service Dealer in onze "dealer locator" kaart op www.BRIGGSsandSTRATTON.com of kijk in de 'Gouden Gids'.
