GEBRUIKSAANWIJZING BRIGGS & STRATTON 380000 BRIGGS & STRATTON

Algemene informatatie

Noteer voor verwangingsonderdelen of technische ondersteuning de motor model-, typeen codenummers en de aanschafdatum. Deze nummers bevinden zich op uw motor (zie de Kenmerken en bedieningen pag).

Aanschafdatum:

MM/DD/JJJJ

Motor model:

Model:

Type:

Code:

Motorvermögen klasseringinformationie

De bruto vermogenklassering voor individuele benzine motormodellen is gelabeld in overeenstemming met SAE (Society of Automotive Engineers) code J1940 (Vermogen Kleine Motoren & Procedure Koppelklassering) en het geclassificeerde vermogen is verkreten en gecorrigeerd in overeenstemming met SAE J1995 (Revisie 2002-05). Koppelwaarden zijn verkreten bij 3060 t/min., vermogenwaarden zijn verkreten bij 3600 t/min. Het werkelijk bruto motorvermögen zal lager zichen en worden beinvoed door onder andere omgevingsbedrijfsomstandigeden en verschillen van motor tot motor. Vanwege de große verschidenheid aan machines waarop motoren geplaatsst zichen en de verschidenheid aan omgevingsaspecten met betrekking tot het gebruik van de machine, kan de benzinemotor möglichnestiet het opgegeven bruto vermogen leveren indien gebruikt in een bepaalde machine (werkelijk "beschikkaar" of netto vermogen). Dit verschil wordt verzoorzaakt door allerlei factoren zoals, maar Niet berepkt tot, accessoires (luchtfilter, uitlaat, laden, koelen, carburateur, brandstomp, enz.), beperkingen van de toepassing, bedrijsomstandigheden (temperatuur, luchtvochtigheid, hoogte) en verschillen van motor tot motor. Vanwege beperkingen met betrekking tot fabricage en capaciteit, kan Briggs & Stratton een motor met een hogere vermogenklassering leveren om de motor van deze motorseries te verrangen.

Gebruiker veiligkeit

VEILIGHEID EN BEDIENINGSSYMBOLEN

Brand

Bewegende Delen

Olie

Giftige Dampen

Snel

Langzaam

Stop

Explosie

Schok

Brandstof

Choke

Aan Uit

Brandstofkraan

Terugslag

Draag Oogbescherming

Gevaarlijke chemische stof

Lees de
gebruiksaanwijzing

Heet Oppervlak

Bevriezing

Symbolen en Waarschuwingen

Het verilgheid waarschuwingssymbol wird gebruikt om verilgheidsinformatie te identificen er overGeVaren die kuren resulteren in personelijk letset. Een signaalword (GEVAAR, WAARSCHUWING, of OPGEAST) worden met het waarschuwingssymbol gebruikt om de waarschijnlijkkeid en de potentielle ernst van het letset aan te geben. Daarbij kan eenGeVarensymbol gebruikt worden om het soort gevaar aan te geben.

GEVAAR duidt op een gevaar dat, indien nicht voorkomen, zal resulteren in de dood of ernstig letsel.

WAARSCHUWING duidt op een gevaar dat, indien nicht voorkomen, kan resulteren in de dood of ernstig letsel.

OPGEPAST duidt op een gevaar dat, indien nicht vermeden, kan resulteren in Licht of matig letsel.

OPGEPAST, indien gebruikt zonder het waarschuwingssymbool, geeft een situatie aan die kan resulteren in schade aan de machine.

WAARSCHUWING

De uItlaatgassen van dit product bevatten chemicaliën die in de Staat Californie befind staan kanker, geboorteafwijkingen of andere reproductive schade te konnen verroorzaken.

WAARSCHUWING

Briggs & Stratton keur het gebruik Niet goed of autoriseert het gebruik van deze motor Niet voor toepassing op 3-wielige "Alle Terrein Voertuigen" (ATV's), motorfiieten, plezier/recreatie go-karts, vliegtuigproducten of voertuigen die bedoeld zijn voor wedstrieken. Het gebruik van deze motoren voor zulke toepassingen kan resulteren in beschadiging van eigendommen, ernstig letsel (inclusief verlamming) of zichs de dood.

OPGEPAST: Deze motor is door Briggs & Stratton zonder olie verzonden. Voeg, voordat U de motor start olie bij volgens de instructies van deze handleiding. Wanner U de motor zonder olie start, za deze onherstelbaar beschadigd raken en dit zal nicht door garantie gedekt+zijn.

WAARSCHUWING

Gasvormige dampen zijn uiterst brandhaar en explosief. Brand of explosive kunnen ernstige brandwonden of de dood veroorzaken.

Bij het toevoegen van brandstof

Vul de brandstoftank buitenshuis of in een goed geventileerde omgeving.
- Controller brandstofslangen, tank, dop en nippels regelmatig op barsten of lekkages. Zonodig verrangen.

Bij het starten van de motor

Zorg ervoor dat bougie, uitlaat en luchtfilter (indien hiermee uitgerust) op hunplaats en stevig bevestigd+zijn.
Torn de motor nicht indien de bougie verwijderd is.

Bij Het Gebruik Van De Machine

• Start of gebruik de motor nooit met verwijderde luchtfilter (indien hiermee uitgerust).

Bij het transporteren van de machine

• Een Aardgas/LPG motor transporteren met lege brandstofcilinder of gesloten afsluiter, of met ontkoppelde tank.

Bij Het Opslaan Van De Machine Met Brandstof In De Tank

• Opslaan uit de buurt van fornuizen, kachels, geisers of andere apparaten die een waakvlam bevatten of andere ontstekingsbronnen, odomat deze gasvormige dampen konnen doen ontbranden.

WAARSCHUWING

Het starten van de motor creëert vonden.
Vonden können brandbare gassen ontsteken die zich in de buurt bevinden.

Explosion en brand+kunnen hetresultaat+zijn.

• Indien zich aardgas of LPG lekke in de buurt bevindt, de motor nicht starten.
• Gebruik geen onder druk staande startvloeistoffen,ondat de dampen brandhaar zich.

WAARSCHUWING

Motoren gegen koolmonoxide af, een reukloos, kleurloos, gifgas. Het inademen van koolmonoxide kan misselijkheid, flauwallen of de dood veroorzaken.

Start en gebruik de motor buiten.
- De motor nicht in een afgesloten ruimte starten of gebruiken, zichs nicht met open deuren of ramen.

• Trek bij het starten van de motor het koord langzaamuit tot er watstand gevoeld wordt en trek het koord dan sneluit om terugslag te voorkomen.
• Verwijder alle externe machine/motorbelastingen voordat de motor gestart worden.
• Direct verbonden machinecomponenten zoals, maar Niet beperkt tot, messen, aandrijvingen, poelies, tandwielen enz.,要去en stevig bevestigd zijn.

WAARSCHUWING

Handen, voeten,haar, kleren, of accessoires kuren in aanraking komen met- en verstrikt raken in draaiende onderden.

Traumatische amputatie of ernstige verscheuring kan het resultaat+zijn.

• De machine gebruiken met afschermingen op hun plaats.
  Houd handen en voeten weg van draaiende delen.
• Bind langhaar op en verwijder sierraden.
• Draag geen loszittende kleding, hangende koorden of zaken die verstrikt können raken.

WAARSCHUWING

Draaiende motoren producen hitte. Motoronderdelen, vooral de uitlaat, worden uiterst heet.

Ernstige brandwonden können optreden bij contact.

Brandbaar vuil, zoals bladeren, gras, hout, enz., kan in brand geraken.

• Laat uitlaat, motorcilinder en vinnen afkoelen voordat deze aangeraakt worden.
• Verwijder opgehoopt vuil van het uitlaat- en cilindergebied.
• Installer een vondenvanger en houd deze in goede staat voordat de machine worden gezruikt op bebst, met gras of struiken bededkt ongecultiveerd land. De staat Californie vereist dit (Sectie 4442 van de California Public Resources Code). Andere staten können geleijkwaardige wetten hebben. Federale wetten zijn van toepassing op federaal land.

WAARSCHUWING

Per ongeluk vonken kan resulteren in brand of een elektrische schok.

Per ongeluk starten kan resulteren in verwarring, traumatische amputatie, of verscheuring.

Brandgevaar

Voordat afstellingen of reparatives worden uitgevoerd:

• Ontkoppel de bougiekabel en houd deze weg van de bougie.
• Ontkoppel de accu bij de negatieve aansluiting (alleen motoren met elektrostart).
• Gebruik uitsluitend de juiste gereedschappen.
• Verander niets aan regulaureveren, verbindingsstangen of andere onderden om het motortoerental te verhogen.
• Vervangingsonderdelen voor de uitlaat要去en hetzelfde zijn en opdezelfde manier geinstalleerd worden als de originele onderdelen.
• Sla Niet met een hamer of hard voorwerp gegen het vliegewiel.ovat het vliegewiel anders later uit elkaar kan vliegen tijdens bedrivif.

Bij het controlleren op vonden:

• Gebruik een goedgekeurde vonkTester.
• Controller Niet op vonden met de bougie verwijderd.

WAARSCHUWING

Gasvormige brandstoffen zijn uiterst brandaar en vormen snel explosieve lucht/damp mengsels bij omgevingstemperaturen.

Wanner U gas ruikt

Bedien geen elektrische schakelaars.
- Gebruik geen telefoon in de nabijheid.
- Verlaat het gebied, raadpleeg dan de gasleverancier of de brandweer.

WAARSCHUWING

• Installatie, afstelling en reparatie dient uitgevoerd te worden door een gekwalificeerde technicus.
• Controller regelmatig flexibele toevoerslangen. Zorg ervoor dat deze in goede staat zich. Vervang beschadigde oflekke componenten.

WAARSCHUWING

Een ontbrekende of Niet goed werkende "brandstof aflsluiter" kan brand of explosie verooorzaken.

• Gebruik de machine Niet wanner de "brandstof afsluiter" ontbreekt of defect is.

Kenmerken en bedieningen

Vergelijk de afbeelding met uw motor om Uzelf vertrouwd te makeen met deplaats van de diverse kenmerken en bedieningen.

A. Motoridentification
Model Type Code
B. Bougie
C. Luchtfilter
D. Peilstok
E. Olieffilter
F. Olie aftapplug
G. Oliedruksensor
H. Handbeschermer / roterend scherm
I. Elektrische S
J. Repeteerstarter (optioneel)
K. LPG/Aardgas Mixer
L. Uitlaatspruitstuk
M. Uitlaat
N. Oliekoeler (optioneel)

Werking

Oliecapaciteit (zie het Specificaties hoofdstuk)

Olie Aanbevelingen

Wij raden voor de Beste prestaties het gebruik aan van Briggs & Stratton garantiegecertificatee de olie. Andere hoge kwaliteit olie is aanvaardhaar wanner deze geclassifiedeerd is "for service SF, SG, SH, SJ" of hoger. Gebruik geen speciale toevoegingen.

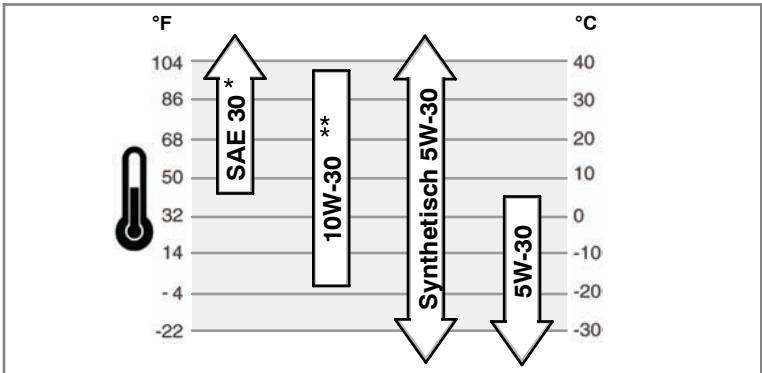

De buitentemperaturen bepalen de juiste olieviscositeit voor de motor. Gebruik de kaart om de Beste viscositeit te bepalen voor het verwachtete buitentemperatuurbereik.

• Wordt SAE 30 olie gebruikt bij temperaturen onder 4^ , dan leidt dat tot slecht starten.
  ** Het grabuik van 10W-30 bij temperaturen boven 27^ zal resulteren in hoger olieverbruik. Controller het oliepeil vaker.

Het controlleren/bijvullen van olie - Fig. ②

Voordat de olie bijgevuld of gecontroleerd worden

• Plaats de motor waterpas.
  Reinig rond de olievulopening.
• Verwijder de peilstok (A) en veeg deze af met een schone doeck (Fig. 2).
• Steek de peilstok er volledig in.
• Verwijder de peilstok en controllerer het oliepeil. Het要去 tot de "FULL" (=vol) marketing (B) op de peilstok�.
• Indien laag, langzaam olie bijvullen via de olievulopening van de motor (C). Niet overvullen. Wacht na het olie bijvullen een minuut en controlleren dan opniew het olepeil.
• Steek de peilstok er volledig in.

Oliedruk

Indien de oliedruk te laag is, dan za een drukschakelaar (indien hiermee uitgerust) de motor stoppen of een waarschuwong op machine activeren. Stop wanneer dit optreedt de motor en controller het oleipeil met de peilstok.

Indien het oliepeil zich onder de "ADD" (=bijvullen) marking bevindt, voeg dan oliie bij tot deze de "FULL" marking bereikt Start de motor en controller op een juiste druk voordat de machineeer发展格局d.

Indien het oleieeil zich bevindtussen de markingsingen "ADD" (=bijvullen) en "FULL" (=vol), de motor Niet starten. Raadpleeg een geautoriserde Briggs & Stratton Dealer om het probleem met de oiedruk te verhelpen.

Brandstof Aanbevelingen

WAARSCHUWING

Een ontbrekende of nied werkende "brandstof aflsluiter" kan brand of een explosie veroorzaken.

• De machine nicht gebruiken wanner de "brandstof afsluiter" ontbreekt of defect is. Brandstof要去 aan deze voorwaarden voldoen:

• Gebruik schone, verse brandstof, vrij van voucht of welk specifiek materiaal dan ook. Het Gebruik van brandstoffen anders dan de volgende aanbevolen waarden kan prestieproblemen verroorzaken.
  In motoren die zich ingering voor gebruik op LPG, worden HD5 LPG aanbevolen. De aanbevolen brandstofsamenstelling is brandstof met een minimum brandstoffenergie van 22250 k-cal/m³ met een maximum propyleeninhoud van 5% en butaan en zwaarder gas inhoud van 2,5% en minimum propaan inhoud van 90%.

Aardgas of LPG motoren zijn gecertificierd om gebruikt te worden op aardgas of vloeijaar propaangas. Het emissie beheersingsysteme van deze motor is EM (Engine Modifications).

WAARSCHUWING: De machine waarop de motor is geinstalleerd is

voorzien van een automatische gas "brandstof afsluiter". Gebruik de machine nicht wanner de "brandstof afsluiter" ontbrekt of defect is.

Brandstof bijvullen

WAARSCHUWING

Gasvormige dampen zijn uiterst brandaar en explosief. Brand of explosive können ernstige brandwonden of de dood veroorzaken.

Bij het bijvullen van brandstof

Vul de brandstoftank buitenshuis of in een goed geventileerde omgeving.
- Controller brandstofslangen, tank, dop en nippels regelmatig op barsten of lekkages. Zonodig verrangen.

Lees de gebruiksaanwijzing die door de machinefabrikant is meegeverd voor informatie over het bijtanken van een aardgas of LPG motor.

De Motor Starten - Fig. 3

WAARSCHUWING

Snel terugtrekken van het startkoord (terugslag) zal uw hand en arm sneller maar de motor toetrekken dan U kurz loslaten. Gebroken botten, kneuzingen of verstuikingen können het resultaatijken.

• Trek bij het starten van de motor het startkoord langzaam uit tot er onderstand gevoeld worden en trek dan snel om terugslag te voorkomen.

WAARSCHUWING

Gasvormige dampen zijn uiterst brandhaar en explosief. Brand of explosie können ernstige brandwonden of de dood veroorzaken.

Bij het starten van de motor

Zorg ervoor dat bougie, uitlaat en luchtfilter op hunplaats en stevig bevestigd zich.
Torn de motor nicht indien de bougie verwijderd is.

WAARSCHUWING

Motoren geeven koolmonoxide af, een reukloos, kleurloos, gifgas. Het inademen van koolmonoxide kan misselijkheid, flauwvalen of dedood veroorzaken.

• Start en gebruik de motor buiten.
• De motor nicht in een afgesloten ruimte starten of gebruiken, zichs nicht met open deuren of ramen.

OPGEPAST: Deze motor is door Briggs & Stratton zonder olie verzonden. Zorg er voordat U de motor start voor dat olie volgens de instructies in deze handleiding worden bijgewuld. Wanner U de motor zonder olie start, za deze onherstelbaar beschadigen en dit zich Niet door garantie gedekt zijn.

Opmerking: Sommige motoren en apparaten hebben afstandsbediening. Kijk in de betreffende handleiding voor de locatie en de bediening van de afstandsbediening.

1. Controller het oliepeil. Zie het Olie controleren/toevoegen hoofdstuk.

2. Zorg ervoor dat de aandrijvingbedieningen van de machine, indien hiermee uitgerust, ontkoppeld zich.

3. Draai de brandstofkraan (A), indien hiermee uitergerust open (Fig. 3).

4. Druk de stopschakelaar (F), indien de machine hiermee is uitgerust, op de ON-stand.

5. Beweeg de snelheidsbediening (B) maar de volgas positie. Gebruik de motor in de volgas positie.

6. Repeteerstarter: Draai de startsleutel (D), indien hiermee uitgerust, maar de stand "run" (=aan).
7. Repeteerstarter: Houd de startkoordgreep stevig vast (E). Trek de startkoordgreep langzaam uit tot er verbessard gevoeld worden, trek dan snel. Noot: Indien motor nicht na drie pogingen start, ga dan maar BRIGGSandSTRATTON.COM of raadpleeg een dealer.

WAARSCHUWING: Snel terugtrekken van het startkoord (terugslag)

zal uw hand en arm sneller maar de motor trekken dan U kutn loslaten. Gebroken botten, kneuzingen of verstuikingen kunnen het gevolg zich. Trek bij het starten van de motor het startkoord langzaam uit tot er watstand gevoeld worden en trek dan snugltag te voorkomen.

1. Elektrostart: Draai de startsleutel (D)naar de stand "ON" (=aan)/"start". Noot: Indien de motor Niet na drie pogingen start, ga dan maar BRIGGSandSTRATTON.COM of raadpleeg een dealer.

OPGEPAST: Start om de levensduur van de startmotor te verllogen steeds kortstondig (vijf seconden maximaal). Wacht een minuutussen twee startpogingen.

De motor stoppen - Fig. 3

1. Draai, met de snugheidsbediening (B) in de stand "SLOW" (=langzaam) het contactslot (D) maar de "OFF" (=uit) positie (Fig. 3).
2. Druk de stopschakelaar (F), indien de machine hiermee is uitgerust, op de off-stand.
3. Draai nadat de motor stopt de brandstofkraan (A), indien hiermee uitgerust, dicht.

Onderhoud

Gebruik uitsluitend originele onderden. Andere onderden können möglich nicht zo goed presteren, schade aan de machine veroorzaken of resulteren in persoonlijk letsel. Ook kan het gebruik van andere onderden uw garantie ont geldig doein做个makes.

Wij adviseren dat U voor al het onderhoud en alle service aan de motor en de motoronderdelen een geauthoriserde Briggs & Stratton dealer raadpleegt.

OPGEPAST: Alle componenten die zich gebruikt om deze motor te bouwen要去en op hunplaats blijven voor een juiste werking.

Emissie Behearsing

Onderhoud, verranging of reparatie van emissiebeheersing voorzieningen en systemen können uitgevoerd worden door elkere reparatie-inrichting of -individu voor "non-road" motoren. Echter, voor het verkrijgen van gratis emissiebeheersing service要去 het werk worden uitgevoerd door een door de fabrik geautoriserde dealer. Zie de Emissies Garantie.

WAARSCHUWING

Per ongeluk vonden kan resulteren in brand of een elektrische schok.

Per ongeluk starten kan resulteren in verwarring, traumatische amputatie, of verscheuring.

Brandgevaar

Voordat afstellingen of reparatives worden uitgevoerd:

• Ontkoppel de bougiekabel en houd deutsche weg van de bougie.
• Gebruik uitsluitend de juiste gereedschappen.
• Verander niets aan regulaureveren, verbindingsstangen of andere onderden om het motortoerental te verhogen.
• Vervangingsonderdelen voor de uitlaat要去en hetzelfde zijn en opdezelfde manier geinstalleerd worden als de originele onderdelen.
• Sla Niet met een hamer of hard voorwerp gegen het vliegewiel.ovat het vliegewiel anders later uit elkaar kan vliegen tijdens bedrivf.

Bij het controlleren op vonden:

• Gebruik een goedgekeurde vontkfter.
• Controller niep op vonken met de bougie verwijderd.

Onderhoudskaart

Eerste 5 uu

• Olie verversen

ledere 8 uu or dagelijks

• Motoroliepeil controleren • Reinigen rond uitlaat en bedieningen

ledere 100 ur of jaarlijks

Luchtfilter reinigen *
- Voorfilter reinigen (indien hiermee uitgerust) *
- Motorola en filter verrangen
Bougie cervangen
- Uitlaat en vonkenvanger controlleren
Klepseling controlleren

ledere 400 uur of jaarlijks

Luchtfilter verwangen
Luchtkoelsystemeinigen*
Oliekoelervinnen reinigen *

• Vaker reinigen onder stoffige omstandigheden of wanner zich veel zwevend vuil in de omgeving befindt.
  ** Niet nodig tenzij zich prestatieproblemen van de motor voordoen.

De bougie verrangen - Fig. 4

Controleer de elektrodeafstand (A, Fig. 4) met een draadvoeler (B). Verstel zonodig de opening. Installee de bougie en draai deze vast met het aanbevolen aanhaalkoppel. Zie voor afstelling van de opening of het aanhaalkoppel het Specificaties hoofdstuk. Noot: In sommige gebieden schrijven plaatselijke wetten het gebruik voor van een waarstandsbougie om ontstekingsignalen te onderdukken. Indien deze motor origineel was uitgerust met een waarstandsbougie, gebruik dan voor vervangting hetzelfde type bougie.

Uitlaat en vonkenvanger inspecteren - Fig. 5

WAARSCHUWING

Draaiende motoren producen hitte. Motoronderdelen, vooral de uitlaat, worden uiterst heet.

Ernstige brandwonden können optreden bij contact.

Brandhaar vuil, zoals bladeren, gras, hout, enz., kan in brand geraken.

• Laat uitylaat, motorcilinder en vinnen afkoelen voordat deze aangeraakt worden.
• Verwijder opgehoopt vuil van het uitlaat- en cylindergebied.
• Installee een vondenvanger en houd deze in goede staat voordat de machine worden gebruikt op bebst, met grayscale bededt ongecultiveerd land. De staat Californie vereist dit (Sectie 4442 van de California Public Resources Code). Andere staten können gezelkwaardige wetten hebben. Federale wetten zijn van toepassing op federaal land.

Inspecteer de uitlaat (A, Fig. 5) op barsten, corrosie of andere beschadiging. Verwijder de vonkenvanger (B), indien hiermee uitergerust en inspecteer deze op beschadiging of koolverstopping. Zorg er, als verwangng nodig is, voor dat uitsluitend originele onderden legen gebruikt worden.

WAARSCHUWING: Vervangingsonderdelen要去en origineel zich en op

dezelfde manier gemonteerd worden als de oorspronkelijke onderdelen, anders kan brand optreden.

De olie verrangen - Fig. 8 9 10 11

OPGEPAST: Gebruekte olie is gevaarlijk afval en moet op de juiste manier weggegooid worden. Niet met huishoudelijk afval weggooien. Raadpleeg deplaatselijke instanties, het servicecentrum de de dealer voor verilige manieren omweg te gooien/te recyclen.

Olie verwijderen

1. Ontkoppel, met de motor uit maar nog steeds warm, de bougiekabel (A) en houd deze weg van de bougie (Fig. 8).
2. Verwijder de olieaftapplug (B, Fig. 9). Tap de olie af in een goedgekeurde opvangbak.
3. Installer nadat de olie is afgetapt de olie aftapplug en draai deleze vast.

Oliefilter verrangen (indien hiermee uitgerust)

Sommige modellen zijn uitgerust met een oliefilter. Zie voor verwangingsintervallen de Onderhoud kaart.

1. Tap de olie uit de motor af. Zie de Olie Verwijderen sectie.
2. Verwijder de oliefilter (C) en gooi deze op de juiste manier weg. Zie Fig.10.
3. Smeer, voordat U de(AP) ue olieftr installeert, de filterpakking in met verse, schone olie.
4. Installer de oliefilter met de hand tot de pakking de oliefilteradapter raakt, draai de oliefilter dan nog 1/2 tot 3/4 slag vast.
5. Vul olie bij. Zie de Olie bijvullen sectie.
6. Start de motor en LAST deze draaien. Controller terwijl de motor opwarmt op olielekkages.
7. Stop de motor en contrôleer het oliepeil. Het要去 tot de "FULL" (=vol) marketing op de peilstokkommen.

Olie bijvullen

• Plaats de motor waterpas.
  Reinig rond de olievulopening.
• Raadpleeg het hoofdstuk Specificaties voor de oliecapaciteit.

• Verwijder de peilstok (D) en vee geze af met een schone doek (Fig. 11).

• Giet de olie langzaam in de olievulopening van de motor (E). Niet overvullen. Wacht na het olie bijvullen een minut en controlleren dan het oliepeil.

• Breng de peilstok weean en draai hem vast.
• Verwijder de peilstok en controllerer het oliepeil. Het moet tot de "FULL" (=vol) marketing (F) op de peilstokkommen.
• Breng de peilstok waar aan en draai hem vast.

De luchtfilter onderhouden - Fig. 6

• Start of gebruik de motor nooit met verwijderde luchtfilter.

Luchtkoelingsystem reinigen - Fig. 7

WAARSCHUWING

Draaiende motoren producen hitte. Motoronderdelen, vooral de uitlaat, worden uiterst heet.

Ernstige brandwonden können optreden bij contact.

Brandhaar vuil, zoals bladeren, gras, hout, enz., kan in brand geraken.

• Laat uitlaat, motorcilinder en vinnen afkoelen voordat deze aangeraakt worden.
• Verwijder opgehoopt vuil van het uitlaat- en cilindergebied.

OPGEPAST: Gebruik geen water om de motor te reinigen. Water kan het brandstofsysteme verontreinigen. Gebruik een borstel en droge doek om de motor te reinigen.

Dit is een luchtgekoelde motor. Vuil kan de luchtstroom belemmeren en veroorzaken dat de motor oververhit raakt, wat resulteert in slechte prestaties en verminderde levensduur van de motor.

Gebruik een borstel of droge doek om vuil van de vingerbeschermer/roterend scherm (A) te verwonden. Houd verbindingen, veren en bedieningen (B) schoon. Houd het gebied rond enchyter de uitlaat (C) vrij van brandhaar vuil (Fig. 7). Zorg ervoor dat de oliekoeervinnen (D) vrij van vuil zich.

OPGEPAST: Gebruik geen perslucht of oplosmiddelen om de luchtfilter te reinigen. Perslucht kan de filter beschadigen en oplosmiddelen zullen de filter oplossen.

Zie de Onderhoudskaart voor service benodigdheden.

1. Open de vergrendelingen (A) en verwijder het deksel (B). Zie Fig, 6.
2. Verwijder de moer (D) en de houder (E).
3. Verwijder de luchtfilter (F)
4. Verwijder de voorfilter (G) , indien hiermee uitergerust, van de luchtfilter.
5. Tik om vuil los te make n de luchtfilter zachtjes gegen een hard oppervlak. Vervang de luchtfilter door een neue wanner dit erg vuil is.
6. Was de Voorfilter in een vloeibaar oplosmiddel en water. Laat deze dan grondig drogen. De voorfilter Niet inoliën.
7. Assembleer de droge voorfilter op de luchtfilter.
8. Installer de luchtfilter en bevestigcke met de houder en moer.
9. Installer de deksel en draai deze vast.

Opslag

WAARSCHUWING

Gasvormige dampen zijn uiterst brandhaar en explosief. Brand of explosie können ernstige brandwonden of de dood veroorzaken.

Opslaan van de machine met brandstof in de tank

• Opslaan uit de buurt van fornuizen, kachels, geisers of boilers of andere apparaten die een waakvlam bevatten of andere ontstekingsbronnen, odomat deze benzinedampen können doeon ontbranden.

Motorolie

Ververs, verwijl de motor nog warm is, de motorolie.

Storingzoeken

Hulp nodig? Ga waar BRIGGSandSTRATTON.COM of raadpleeg de website van de importeur 1-800-233-3723.

Specificities

Motorspecificities
Model	290000
Cylinderinhoud	29,23 ci (479 cc)
Boring	2,677 in (68 mm)
Slag	2,598 in (66 mm)
Oliecapaciteit	46 - 48 oz (1,36 - 1,42 L)

Motorspecificities
Model	300000
Cylinderinhoud	29,23 ci (479 cc)
Boring	2,677 in (68 mm)
Slag	2,598 in (66 mm)
Oliecapaciteit	46 - 48 oz (1,36 - 1,42 L)

Motorspecificities
Model	350000
Cylinderinhoud	34,78 ci (570 cc)
Boring	2,835 in (72 mm)
Slag	2,756 in (70 mm)
Oliecapaciteit	46 - 48 oz (1,36 - 1,42 L)

Motorspecificities
Model	380000
Cylinderinhoud	38,26 ci (627 cc)
Boring	2,972 in (75,5 mm)
Slag	2,756 in (70 mm)
Oliecapaciteit	46 - 48 oz (1,36 - 1,42 L)

Onderhouldstdificaties *
Model	290000, 300000
Bougie elektrodeafstand	0,030 in (0,76 mm)
Bougie aanhaalkoppel	180 lb-in (20 Nm)
Ontstekingsspoel luchtspleet	0,008 - 0,012 in (0,20 - 0,30 mm)
Inlaatklepseling	0,004 - 0,006 in (0,10 - 0,15 mm)
Uitlaatklepseling	0,004 - 0,006 in (0,10 - 0,15 mm)

• Het motorvermögen zal afnemen met 3,5% voor elke 300 meter boven zeiniveau en 1% voor iedere 5,6^ C boven 25^ C. De motor zal bevredigend functioneren onder een hoek tot 15^ . Raadpleeg de gebruiksaanwijzing van de machine voor maximum veilige togetestane hellingshoeken.

Serviceonderdeel	Algemene serv
	Onderdeelnummer
Luchtfilter - behalte model 380000	394018
Luchtfilter - model 380000	692519
Voorfilter voor luchtfilter - behalte model 380000	272490
Voorfilter voor luchtfilter - model 380000	692520
Olie - SAE 30	100028
Oliefilter - 6 cm lang	492932
Oliefilter - 9 cm lang	491056

Onderhouldstdificaties *
Model	350000, 380000
Bougie elektrodeafstand	0,030 in (0,76 mm)
Bougie aanhaalkoppel	180 lb-in (20 Nm)
Ontstekingsspoel luchtspleet	0,008 - 0,012 in (0,20 - 0,30 mm)
Inlaatklepseling	0,004 - 0,006 in (0,10 - 0,15 mm)
Uitlaatklepseling	0,004 - 0,006 in (0,10 - 0,15 mm)

oor iedere 5,6^ C boven 25^ C. De motor za bevredigend functioneren onder een hoek tot ellingshoeken.

Algemene serviceonderdelen

Serviceonderdeel	Onderdeelnummer
Werstandsbougie	491055
"Long life platinum" bougie	5066
Bougiesleutel	19374
Vonkster	19368

Wij adviseren U voor al het onderhoud en alle service aan de motor en de motoronderdelen een geautoriseerde Briggs & Stratton servicedealer te raadplegen. Gebruik uitsluitend originele Briggs & Stratton onderdelen.

GARANTIEBEPALINGEN

De Briggs & Stratton Corporation zal elk onderdeel Gratis repareren of verrangen dat een defect vertoont in materiala of bewerking of beide. Transportkosten voor onderden die zijn ingezondenoor reparatie of vervang derne dezgarantie komen ten laste van de koper.Deze garantie is geldig voor- en onderhavig aan de onderstaande perioden en voorwaarden.Raadpleeg voor garantieservice de dichtstbijzijnde Geautoriseerde Service Dealer in onze "dealer locater map" op BRIGGSandSTRATTON.COM,of kijk in de 'Gouden Gidstm'.

Er is geen andere expliciete garantie. Impliciete garanties als verkoopbaarheid en geschiktheid voor een bepaald doel zich beperkt tot een yr vanaf aankoop, of tot mate die door de wet is toegestaan. Alle impliciete garanties zijn uitgesloten. Aansprakelijkheid voor incidente of gevolgschades zijn uitgesloten voor zover die uitsluiting wettelijk is toegestaan. Sommige rechtsgebieden staan geen beperking toe met betrekking tot de lengte van impliciete garantie, en sommige rechtsgebieden staan geen beperking toe met betrekking tot gevolgschades, dus de bovenvermelde beperkingen können möglich nicht op U van toepassing+zijn. Deze garantie geeft U bepaalde specifieke wettelijkrechten en U kunt möglich andere rechten hebben die van rechtsgebied tot rechtsgebied varieren.

STANDAARD GARANTIEVOORWAARDEN*

Merk/Producttype	Particulier gebruik	Commercial gebruik
VanguardTM	2aar	2aar
Extended Life SeriesTM, I/C®, IntekTM I/C®, IntekTM Pro	2aar	1aar
Snow Series MAXTM met Dura-BoreTM gietijzeren mof	2aar	1aar
Alle andere Briggs & Stratton motoren	2aar	90 Tage

• Dit zijn unsere standard garantievoorwaarden. Soms kan erchalter aanvullende garantiedekking zich die nog nicht was bepaald ten tjnde van deze publicatie. Ga voor een lijst van de op dit moment geldende garantievoorwaarden voor uw motoraar BRIGGSandSTRATTON.COM of neem contact op met uw erkende Briggs & Stratton servicedealer.
  Motoren die worden gebruikt op "Standby" generatoren voor particuliere woningen worden uitsluitend onder particulier gebruik gegarandeerd. Deze garantie geldt nicht voor toepassen den primair worden gebruikt ter verrangin van het utiliseitsnet. Motoren die worden gebruikt voor wedstrijdracen of op commercie of huurcircuits zijn uitgesloten van garantie.

De garantieperiode begint op de dag van aankoop van de eerste detailhandelconsument of commercie eindgebruiker en gaat door voor de tidsperiode in bovenstaande tabel. "Particulier gebruik betekent personlijk huishoudelijk gebruik door een detailhandelconsument. "Commercialeigbruk" betekent elk ander gebruik, inclusief inkomen verschaffend gebruik of verhuurdoelende. Als een motor eenmaal commercieel gebruikt is, dan za deze daarna voor deze garantie als commercieel gebruikt worden beschouwd.

Er is geen garantieregistratie nodig om garantie te verkrijgen op Briggs & Stratton producten. Bewaar uw aankoopnota. Indien u geen bewijs van de eerste aankoopdatum kurz overlegen op het moment dat om garantieservice verzocht worden, dan za de fabricagedatum van het product gezrukt worden om de garantieperiode te bepalen.

Over uw garantie

Briggs & Stratton voert de reparatie onder garantie graag voor u uit en verontschuldigt zich bij voorbaat voor het ongemak. Reparations onder garantie mogen worden uitgevoerd elk erle geauthoriseerde Service Dealer. De meeste garantiereparaten worden zo afgehandel; soms+zijn verzoeken om garantieECHTERNIGRECHTVAARDIGD.

Indien een klant het Niet eens is met de beslissing van de Service Dealer, za een onderzoek worden uitgevoerd om te bepalen of garantie van toepassing is. Vraag de Service Dealer om alle ondersteunende feiten waar de fabriek of diens vertegenwoordigende importeur te sturen voor onderzoek. Als de Importeur of de Fabriek besluit dat de claimgerechtvaardigd is, za de klant volledig vergoed worden voor die onderden die defect zich. Om misverstanden, die kuren optredenussen de klant en de Dealer, te Voorkommen, zijn hieronder sommige oorzaken van motorstoring afgedrukt die de garantie nicht dekt.

Normale slijtage: Net als alle andere mechanische apparaten haben motoren periodiek onderhoud nodig en moeten bepaalde onderdelen om de zoveelijd worden onderhoden of verrangen om goed te presteren. De garantie is Niet van toepassing als de motorschade het gevolg is van verkeerd gebruik, gabrek aan routineonderhoud, verzending, verkeerde behandeling of oplag of onjuiste installmentie. Ook vervalt hetrecht op garantie als het serienummer van de motor is verwijderd of als er iets aan de motor is gewijzigd of aangepast.

Verkeerd onderhoud: De levensduur van een motor is afhankelijk van de omstandigheden waaronder hij worden gebruikt en de mate van zorg voor de motor. Bepaalde toepassingen, zoals grondfrezen, vuilwaterpompen of cirkelmaiaers要去en vaak werkden onder stoffige en vuile omstandigheden, die{kunnen leiden tot wat lijkt op voortijdige slijtage.Zulke slijtage, indien veroorzaakt door vuil, stof, bougiereiniger grit of anderschurend materiaal dat de motor is binnengedrongen door verkeerd onderhoud, wordt nicht door garantie gedekt.

Deze garantie dektuitsluitend aan de motor gerelateerde defecte materialen en/of bewerkingen, en Niet verranging of vergoeding van de machine waarop de motor gemonteerd kan zich. Noch strekt de garantie zich uit tot reparaties die nodig zich door:

1 Problemenveroorzaakt door onderdelen die geen originele Briggs & Stratton onderdelen zich.

2 Bedieningsonderdelen of -installaties waardoor de motor Niet start, die slechte motorprestaties verroorzaken of de levensduur van de motor bekorten. (Neem contact op met de machinefabrikant.)
3 Lekkende carburateurs, verstote brandstoffbuizen, vastklevende kleppen, of andere schade die worden verzoorzaakt door cervuilde of perschraalde brandstof.
4 Onderdelen diearendingengelopenofkapoigenegaanomdatenmotorwerdgebrukt met onvoldoende ofveruilde smeerolie,ofeenverkeerdtype smeerolie(controleer het oliepeil en vulhentzonodigbometdeaanbevoltenintervallen).OIL GARD kan möglichenkenaandaiende motornietuitschakenolmotorschadekanoptreden wanneer de olie niedortcorrect oppeil gehondenwordt.
5 Reparatie of afstelling van bijbehorende onderdelen en samenstellen zoals koppelingen, aanrijvingen, afstandbedieningen enz. die geen Briggs & Stratton-fabriccaat�n.
6 Schade of slijtage die veroorzaakt is door het binnendringen van vuil doordat de luchtfilter verkeerd is onderhoden of weer gemonteerd, of wonneer een Niet-origineel luchtfilterelement of -patron wordt gebruikt. Reinig en/of verrang de filter als aangegeven in de gebruiksaanwijzing.
7 Onderdelen die beschadigd zijn door overtoeren draaien of oververhitting veroorzaakt door gras, vuil of verontreining dat de koelvinnen aflicht of het vliegwielgebied verstopt, of schade die wordtverozaakt door het gebruik van de motor in een afgesloten ruimte zonder voldoende ventilatie. Reinig de motor en verwijder het vuil conform de intervallen die zich aangegeven in de gebruiksaanwijzing.
8 Motor- of machineonderdelen die kapot zich gegaan door overmatig trillen als gevolg van te losse motorbevestiging, losse maïmesen, Niet uittbalanceerde messen of losse of nicht uittbalanceerde waaiers, verkeerde bevestiging van de machine aan de motorkrukas, overtoeren draaien of ander verkeerd gebruik als de motor in bedrijf is.
9 Een kromme of kapotte krukas als gevolg van het raken van een hard voorwerp door het maairmes van een motormaaier, of als gevolg van een te strak gespannen V-snaar.
10 Normaal onderhoud of afstelling van de motor.

Garantieservice is uitsluitend beschikbaar via Service Dealers die zich geauthoriseerd door Briggs & Stratton Corporation. U vindt uw dichtst bijzijdene Geauthoriserde Service Dealer in onze "dealer locator" kaart op www.BRIGGSsandSTRATTON.com of kijk in de 'Gouden Gids'.
