GEBRUIKSAANWIJZING BRIGGS & STRATTON 115400 BRIGGS & STRATTON

Algemene informatatie

Noteerten behoeve van verrangingsonderdelen of technische ondersteuning hieronder het automodel, het type en de codenummers, evenals de aanschafdatum. Zie voor de locatie van dieze nummers de pagina Kenmerken en bedieningsfuncties.

Aanschafdatum:

MM/DD/JJJJ

Motor model:

Model:

Type:

Code:

Motor Vermogenklassering Informatie

De bruto vermogenklassering voor individuele benzine motormodellen is gelabeld in overeenstemming met SAE (Society of Automotive Engineers) code J1940 (Vermogen Kleine Motoren & Procedure Koppelklassering) en het geclassificierde vermogen is verkreten en gecorrigeerd in overeenstemming met SAE J1995 (Revisie 2002-05). Koppelwaarden zijn verkreten bij 3060 t/min., vermogenwaarden zijn verkreten bij 3600 t/min. Het werkelijk bruto motorvermögen zal lager zichen en worden beinloed door onder andere omgevingsbedrijfsomstandigheden en verschallen van motor tot motor. Vanwege de große verscheidenenheid aan machines waarop motoren geplaatst zichen en de verschierenheid aan omgevingsaspecten met betrekking tot het grabuik van de machine, kan de benzinemotor möglichnest het opgegeven bruto vermogen leveren indien gebruikt in een bepaalde machine (werkelijk "beschikkaar" of netto vermogen). Dit verschil wordtveroorzaakt door allerlei factoleti koala's, maar nicht bereknt tot, accessoires (luchtfilter, uitlaat, laden, koelen, carburateur, brandstofpomp, enz.), beperkingen van de toepassing, bedrijfsomstandigheden (temperatuur, luchtvochtigheid, hoogte) en verschellen van motor tot motor. Vanwege beperkingen met betrekking tot fabricage en capaciteit, kan Briggs & Stratton een motor met een hogere vermogenklassering leveren om de motor van deze motorseries te verrangen.

Gebruikereiligkeit

VEILIGHEID EN BEDIENINGSSYMBOLEN

Brand

Bewegende Delen

Olie

Giftige dampen

Snel

Langzaam

Stop

Explosion

Schok

Brandstof

Choke

Aan Uit
t Brandstofkraan

Terugslag

Draag bescherming

Gevaarlijke chemische stof

Lees de
gebruiksaanwijzing

Heet Oppervlak

Bevriezing

Het verilgheid waarschuwingssymbol wird gebruikt om verilgheidsinformatie te identificen er overGeVaren die kunnen resulteren in persoonlijk letsel. Een signaalwoord (GEVAAR, WAARSCHUWING, of VOORZICTIG) worden het waarschuwingssymbol gebruikt om de waarschijnlijkheid en de potentielle ernst van het letsel aan te Geven. Daarbij kan eenGeVarensymbol gebruikt worden om het soort gevaar aan te Geven.

GEVAAR duidt op een gevaar dat, indien nicht voorkomen, zal resulteren in de dood of ernstig letsel.

WAARSCHUWING duidt op een gevaar dat, indien nicht voorkomen, kan leiden tot de dood of ernstig letsel.

VOORZICHTIG duidt op een gevaar dat, indien nicht voorkomen, kan resulteren in Licht of minder ernstig letsel.

OPGEPAST duidt op een situatie die kan resulteren in schade aan het product.

WAARSCHUWING

Bepaalde componenten in dit product en zijn bijbehorende accessoires bevatten chemicalien waarvanbekend is dat ze kanker kannenveroorzaken, alsmede geboorteafwijkingen en schade aan de voortplantingsorganen. Was uw handen als u ze hebt aangeraakt.

WAARSCHUWING

De uitylaatgassen van dit product bevatten chemicaliien die in de Staat Californie befind staan kanker, geboorteafwijkingen of andere reproductive schade te kuren verroorzaken.

WAARSCHUWING

Briggs & Stratton keurt het gebruik Niet goed of autoriseert het gebruik van deze motor Niet voor toepassing op 3-wielige "Alle Terrein Voertuigen" (ATV's), motorfietsen, plezier/vrijetijds-go-karts, vliegtuigproducten of voertuigen die bedoeld zijn voor wedstromden. Het gebruik van deze motoren voor zulke toepassingen kan resulteren in beschadiging van eigendommen, ernstig letsel (inclusief verlamming) of zelfs de dood.

OPGEPAST: Deze motor is door Briggs & Stratton zonder oie verzonden. Zorg er voordat u de motor start voor dat oie worden bijgevuld volgens de instructies in deze handleiding. Wanner U de motor zonder oie start, za deze onherstelbaar beschadigen en dit zal nicht door garantie gedekt zijn.

WAARSCHUWING

Benzine enhaar dampen+zijn uiterstbrandbaar enexplosief. Brandofexplosionekunnen ernstigebrandwonden ofde doodveroorzaken.

Bij het toevoegen van brandstof

Zet de motor uit en LAST deze tenminste 2 minuten afkoelen voordat de tankdop verwijderd worden.
Vul de brandstoffank buitenshuis of in een goed geventileerde omgeving.
- De brandstoffank Niet overvullen. Vul Niet tot boven de bodem van de brandstoffanknek om uitzetting van de benzine te compenseren.
- Houd benzine weg van vonden, open vlammen, waakvlammen, hitte en andere ontstekingsbronnen.
- Controller brandstofslangen, tank, dop en fittings regelmatig op barsten of lekken. Zonodig verrangen.
- Indien brandstof gemorst worden, wachten tot denen verdampt is voordat de motor gestart worden.

Bij het starten van de motor

Zorg ervoor dat bougie, uitlaat, tankdop en luchtfilter (indien de motor hiermee is uitgerust) op hun plaats zitten en stevig vast zitten.
- Torn de motor Niet indien de bougie verwijderd is.
- Wanneer de motor "verzopen" is,plaats de choke (indien hiermee uitgerust) in de stand OPEN/"RUN"(=aan), beweeg de toerentalbediening (indien hiermee uitgerust) maar de "fast"(=volgas) positie en torn tot de motor start.

Bij het gebruik van de machine

• De motor of machine nicht kantelen tot een hoek die veroorzaakt dat benzine gemorst worden.
• De carburateur niets choken om de motor te stoppen.
• Start of gebruik de motor nooit met verwijderde luchtreiniger (indien de motor hiermee is uitgerust) of verwijderd luchtfilter (indien de motor hiermee is uitgerust).

Bij olie verversen

• Als u de olie aftaptuit de olievulbuis boven, dan moet de brandstoffank leeg zich, anders kan er brandstof uitlekken wat kan leiden tot brand en explosie.

Bij het transporteren van de machine

• Transporteren met LEGE brandstoftank of met de benzinekraan in de stand "OFF" (=uit).

Bij het opslaan van benzine of de machine met brandstof in de tank

• Opslaan uit de buurt van fornuizen, kachels, geisers of boilers of andere apparaten die een waakvlam bevatten of andere ontstekingsbronnen, odomat deze benzinedampen hunnen doen ontbranden.

• Indien sich aardgas of LPG lekkage in de buurt bevindt, de motor nicht starten.

• Gebruik geen onder druk staande startvloeistoffen,ondat de dampen brandhaar zich.

WAARSCHUWING

Motoren gehen koolmonoxide af, een reukloos, kleurloos, gifgas. Het inademen van koolmonoxide kan misselijkheid, flauwallen of de dood veroorzaken.

• Start en gebruik de motor buiten.
• De motor nicht in een afgesloten ruimte starten of gebruiken, zichs nicht met open deuren of ramen.

WAARSCHUWING

Snel terugtrekken van het startkoord (terugslag) zal uw hand en arm sneller maar de motor toetrekken dan U kutn loslaten.

Gebroken botten, kneuzingen of verstuikingen können het resultaatহn.

• Trek bij het starten van de motor het startkoord langzaam uit tot er waarstand gevoeld worden en trek dan snel om terugslag te voorkomen.
• Verwijder alle externe machine/motorbelastingen voordat de motor gestart worden.
• Direct verbonden machinecomponenten zoals, maar Niet beperkt tot, messen, aandrijvingen, poelies, tandwielen enz.,要去en stevig bevestigd zich.

WAARSCHUWING

Handen, voeten,haar, kleren, of accessoires kunnen in aanraking komen met- en verstrikt raken in draaiende onderdelen.

Traumatische amputatie of ernstige verscheuring kan het resultaat zich.

• De machine gebruiken met afschermingen op hun plaats.
  Houd handen en voeten weg van draaiende delen.
• Bind langhaar op en verwijder sierraden.
• Draag geen loszittende kleding, hangende koorden of zaken die verstrikt können raken.

WAARSCHUWING

Draaiende motoren produceren把它。Motoronderdelen, vooral de uitlaat, worden uiterst heet.

Ernstige brandwonden können optreten bij contact.

Brandbaar vuil, zoals bladeren, gras, hout, enz., kan in brand geraken.

• Laat uitlaat, motorcilinder en vinnen afkoelen voordat deze aangeraakt worden.
• Verwijder opgehoopt vuil van het uitlaat- en cylindergebied.
• Conform articel 4442 van het wetboek in Californie is het verboden om deze motor te gebruiken of te bedieren in gebeden met bos, met struikgewas of in grassland zonder een voltankvanger - zoals gedefiniend er in articel 4442 - in goede, werkende staat op het uitaatsysteme. De wegtveing in andere staten of landen kan soortgelijke verordeningen hebben. Neem contact op met de fabrikant, de wederverkoper of de dealer voor de aanschaf van een voltankvanger voor het uitaatsysteme dat op deze motor is geinstalleerd.

WAARSCHUWING

Per ongeluk vonden kan resulteren in brand of een elektrische schok. Per ongeluk starten kan resulteren in verwarring, traumatische amputatie, ofverscheuring.

Brandgevaar

Voordat afstellingen of reparates worden UITgevoerd:

• Ontkoppel de bougiekabel en houd deze weg van de bougie.
• Ontkoppel de accu bij de negatieve aansluiting (alleen motoren met elekstrostart).
• Gebruik uitsluitend de juiste gereedschappen.
• Verander niets aan regulaureveren, verbindingsstangen of andere onderdelen om het motortoerental te verhogen.
• Vervangingsonderdelen voor de uitlaat要去en hetzelfde zijn en opdezelfdemanier geinstalleerd worden als de originele onderdelen.
• Sla Niet met een hamer of hard voorwerp gegen het vliegewiel.ovat het vliegewiel anders later uit elkaar kan vliegen tijdens bedrijf.

Bij het controlleren op vonden:

• Gebruik een goedgekeurde vontkfter.
• Controller niep op vonden met de bougie verwijderd.

Kenmerken en bedieningen

Vergelijk de afbeelding ① met uw motor om Uzelf vertrouwd te makeen met deplaats van de diverse kenmerken en bedieningen.

Model Type Code

A. Motoridentificationie
B. Bougie
C. Luchtfilter
D. Chokebediening
E. Benzinekraan (optie)
F. Startkoordgreep
G. Vingerbeschermer
H. Toerentalbediening (optie)
I. Stopschakelaar (optie)
J. Brandstoftank en -dop
K. Verlengde peilstok (optie)
L. Korte peilstok (optie)
M. Olie aftapplug
N. Olievulopening
O. Uitlaat Uitlaatafscherming (optie) Vonkenvanger (optie)
P. Elektrische-startschakelaar (modellen met elektrische start)

Sommige apparaten haben afstandsbediening. Kijk in de betreffende handleiding voor de locatie en de bediening van de afstandsbediening.

Werking

Olie-inhoud (zie het Specificaties hoofdstuk)

Olie-aanbevelingen

Wij raden voor de Beste prestaties het gebruik aan van Briggs & Stratton garantiegecertificatee ole. Andere hoge kwaliteit ole isaanvaardbaar wanneer deze geclassifiedeerd is "for service SF, SG, SH, SJ" of hoger. Gebruik geen speciale toeoveogingen.

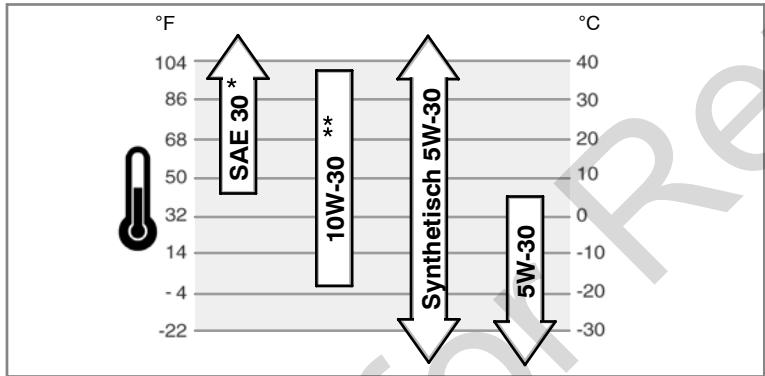

De buitentemperaturesn bepalen de juiste olieviscositeit voor de motor. Gebruik de kaart om de Beste viscositeit te bepalen voor het verwachtete buitentemperatuurbereik.

• Wordt SAE 30 olie gebruikt bij temperaturen onder 4^ , dan leidt dat tot slecht starten.
  ** Het gebruik van 10W-30 bij temperaturen boven 27^ zal resulteren in hoger olieverbruik. Controller het oliepeil vaker.

Olie controlleren/bijvullen - Fig. ② ④

Voordat de olie bijgevuld of gecontroleerd worden

• Plaats de motor waterpas.
  Reinig rond de olievulopening.

Modellen met korte peilstok (Fig. 2)

1. Verwijder de peilstok (C) en veeg hem schoon met een schone doek.
2. Installee de peilstok maar schroef hem Niet verder in. Het oliepeil moet tot aan de markering FULL (D) zitten.
3. Giet om bij te vullen de olie langzaam in de olievulopening van de motor (B). Vullen tot het punt van overstromen.
4. Breng de peilstok weean en draai hem vast.

Modellen met verlengde peilstok (Fig. 4)

1. Verwijder de peilstok (A) en veeg deze af met een schone doek.
2. Installer de peilstok en draai deze vast.
3. Verwijder de peilstok en controllerer het oliepeil. Het moet tot de bovenkant van de "full" marking (B) op de peilstok zitten.
4. Om olie bij te vullen, giet u deze langzaam in de olietank van de motor (C). Niet te vol gieten. Wacht na het vullen van de olie eén minuut en controllerer het oliepeil dan weer.
5. Breng de peilstok weean en draai hem vast.

Brandstof Aanbevelingen

Brandstof moet aan deze voorwaarden voldoen:

Schone, verse, loodvrije benzine.
- Een minimum octaangetal van 87/87 AKI (91 RON). Zie hieronder voor gebruik op groe hoogten.
- Benzine met to 10% ethanol (gasohol) of to 15% MTBE (methyl tertiary butyl ether), is acceptabel.

OPGEPAST: Gebruik geen Niet-goedgekeurde benzine zoals E85. Meng geen olie door de benzine of modifier en de motorcomponenten beschadigen en de motorgaratie ongeldig doe makesen.

Meng om het brandstofsysteme gegen het vormen van gom te beschermen een brandstofstabilisor door de brandstof. Zie Opslag. Alle brandstof is nicht hetzelfde. Wanner start- of prestatieproblemen optreden, verander dan van brandstofleverancier of -merk. Deze motor is gecertificateerd om te werken op benzine. Het emissie beheersingsysteme van deze motor is EM (Engine Modifications).

Grote Hoogten

Bij hoogten boven 1500 meter is een minimum 85 octaan/85 AKI (89 RON) benzine acceptabel. Om te blijven voldoen aan emissievoorschriften, is een afstelling voor groe hoogten noodzakelijk. Gebruik zonder deze afstelling veroorzaakt slechtere prestaties, hoger brandstofverbruik en toegenomen emissies. Raadpleeg een geautoriserde Briggs & Stratton dealer voor informatie over afstelling voor groe hoogten.

Gebruik van de motor onder 750 meter met een große hoogten kit worden Niet aanbevolen.

Brandstof bijvullen - Fig. ③

WAARSCHUWING

Benzine enhaar dampen+zijn uiterstbrandbaar enexplosief. Brandofexplosionkunnen ernstigebrandwonden ofdedoodveroorzaken.

Bij het toevoegen van brandstof

• Zet de motor uit en LAST deze tenminste 2 minutes afkoelen voordat de tankdop verwijderd worden.
  Vul de brandstoftank buitenshuis of in een goed geventileerde omgeving.
• De brandstoffank Niet overvullen. Vul Niet tot boven de bodem van de brandstoffanknek om uitzetting van de benzine te compenseren.
• Houd benzine weg van vonden, open vlammen, waakvlammen, ditte en andere ontstekingsbronnen.
• Controller brandstofslangen, tank, dop en fittings regelmatig op barsten of lekken. Zonodig verrangen.

• Indien brandstof gemorst worden, wachten tot denen verdampt is voordat de motor gestart worden.

• Reinig het gebied rond de tankdop. Verwijder de tankdop (A). (Fig. 3).

• Vul de brandstoffank (B) met benzine. Vul nicht tot boven de bodem van de brandstoffanknek om uitzetting van de benzine te compenseren (C).
• Installer de tankdop weeR

De Motor Starten - Fig. ⑤

WAARSCHUWING

Snel terugtrekken van het startkoord (terugslag) za uw hand en arm sneller maar de motor totetrekken dan U kun losiaten.

Gebroken botten, kneuzingen of verstuikingen können het resultaatijken.

• Trek bij het starten van de motor het startkoord langzaam uit tot er waarstand gevoeld worden en trek dan snel om terugslag te voorkomen.

WAARSCHUWING

Benzine enhaar dampen+zijn uiterstbrandbaar enexplosief. Brand ofexplosionekunnen ernstigebrandwondenof dedoodveroorzaken.

Bij het starten van de motor

Zorg ervoor dat bougie, uitlaat, tankdop en luchtfilter (indien de motor hiermee is uitgerust) op hun plaats zitten en stevig vast zitten.
Torn de motor Niet indien de bougie verwijderd is.
- Wanneer de motor "verzopen" is, plaat de choke (indien hiermee uitgerust) in de stand OPEN/ RUN (=aan), beweig de torentalbediening (indien hiermee uitgerust) maar de "fast" (=volgas) positie en torn tot de motor start.

WAARSCHUWING

Motoren geen koolmonoxide af, een reukloos, kleurloos, gifgas.
Het inademen van koolmonoxide kan misselijkheid, flauwvallen of de dood veroorzaken.

Start en gebruik de motor buiten.
- De motor nicht in een afgesloten ruimte starten of gebruiken, zichs nicht met open deuren of ramen.

OPGEPAST: Deze motor is door Briggs & Stratton zonder olie verzonden. Zorg er voordat u de motor start voor dat olie volgens de instructies in deze handeiding worden bijgewuld. Wanner u de motor zonder olie start, za deze onherstelbaar beschadigen en dit za nicht door garantie gedekt zich.

Noot: Sommige apparaten haben afstandsbediening. Kijk in de betreffende handleiding voor de locatie en de bediening van de afstandsbediening.

1. Controller het oliepeil. Zie het Olie controlleren/toevoegen hoofdstuk.
2. Zorg ervoor dat de aandrijvingsfuncties van de apparatuur zijnuitgeschakeld.

3. Als de motor is uitgerust met een benzinekraan (A), zet deze dan in de Open-stand (Fig. 5).

4. Zet de chokehendel (B) in de chokestand

Noot: Over het algemeen hoeft u de choke Niet te gebruiken bij het herstarten van een warme motor.
5. Als de motor is uitergerust met een gashendel (C), zet deze dan op de volgas-stand

Bedien de motor met de gashendel in de volgas-stand.

1. Als de motor is uitergerust met een stopschakelaar (D), zet deze dan op de Aan-stand.
2. Starten met startkoord: Houd de hendel van het startkoord (E) stevig vast. Trek het startkoord langzaam UIT tot u onderstand voelt; cervolgens snel uittrekken.

Noot: Als de motor na herhaalde pogingen nicht start, ga dan maar

BRIGGSandSTRATTON.COM of raadpleeg de importeur1-800-233-3723.

WAARSCHUWING: Snel terugtrekken van het startkoord (terugslag)

zal uw hand en arm snelleraar de motor trekken dan U knot loslaten. Gebroken botten, kneuzingen of verstuikingen kunnen het gevolg zich. Trek bij het starten van de motor het startkoord langzaam uit tot er watstand gevoeld worden en trek dan snugslag te voorkomen.

1. Elektrische start: Zet de schakelaar voor de elektrische start (F) op de Aan/startstand.
   Noot: Als de motor na herhaalde pogingen Niet start, ga dan maar BRIGGSandSTRATTON.COM of raadpleeg de importeur1-800-233-3723.
2. Naarmate de motor opwarmt, dient U de chokebediening (B) op de stand "run" (=aan) | teplaatsen (Fig. 5).

De motor stoppen - Fig. ⑤

WAARSCHUWING

Benzine enhaar dampen+zijn uiterstbrandbaar enexplosief. Brandofexplosionekunnen ernstigebrandwonden ofde doodveroorzaken.

• De carburateur nietschokenomde motortostappen.

• Elektrische start: Beweeg de toerentalbediening (C) maar de stand "slow"

(=langzaam), draai het contactslot (F) maar de stand "off" (=uit) (Fig. 5). Verwijder de sleutel enbewaar deze op een veilige plaats buiten het bereik van kinderen.
2. Start met startkoed: Druk de stopschakelaar (D) op de stand Off (=uit), of Zet de gasbediening (C) op de stopstand.
3. Draai nadat de motor stopt de brandstofkraan (A), indien hiermee uitgerust, damit.

Onderhoud

Gebruik uitsluitend origine onderden. Andere onderden können möglichn nicht zo goed presteren, schade aan de machine veroorzaken of resulteden in persoonlijk letsel. Ook kan het gebruik van andere onderden uw garantie ongeldig doen makeen.

Wij adviseren dat U voor al het onderhoud en alle service aan de motor en de motoronderdelen een geauthoriseerde Briggs & Stratton dealer raadpleegt.

OPGEPAST: Alle componenten die zijn gebruikt om deze motor te bouwen要去en op hunplaats blijven voor een juiste werkung.

Emissie Behearsing

Onderhoud, verranging of reparatie van emissiebeheersing voorzieningen en systemen können uitgevoerd worden door elke reparatie-inrichting of -individu voor "non-road" motoren. Echter, voor het verkrijgen van gratis emissiebeheersing service要去 het werk worden uitgevoerd door een door de fabrik geautorieerde dealer. Zie de Emissies Garantie.

WAARSCHUWING

Per ongeluk vonden kan resulteren in brand of een elektrische schok. Per ongeluk starten kan resulteren in verwarring, traumatische amputatie, of verscheuring.

Brandgevaar

Voordat afstellenen of reparacies worden uitgevoerd:

• Ontkoppel de bougiekabel en houd deze weg van de bougie.
• Ontkoppel de accu bij de negatieve aansluiting (alleen motoren met elektrostart).
• Gebruik uitsluitend de juiste gereedschappen.
• Verander niets aan regulaeurveren, verbindingsstangen of andere onderden om het motortoerental te verhogen.
• Vervangingsonderdelen voor de uitlauf要去en hetzelfde zijn en opdezelfdemanier geinstalleerd worden als de originele onderdelen.
• Sla Niet met een hamer of hard voorwerp gegen het vliegewiel waar dat het vliegewiel anders later uit elkaar kan vliegenijdens bedrijf.

Bij het controlleren op vonden:

• Gebruik een goedgekeurde vonkTester.
• Controleer Niet op vonden met de bougie verwijderd.

Onderhoudskaart

Eerste 5 uu

Olie verversen

ledere 8 uur of dagelijks

Motoroliepeil controlleren
Reinigen rond uitlaat en bedieningen
Reinig de handbeschermer

ledere 25 uur of jaarlijks

Luchtfilter reinigen *
Voorfilter reinigen

ledere 50 uur of jaarlijks

Motorolie verversen
- Uitlaat en vonkenvanger controlleren

Jaarliks

Luchtfilter verwangen
- Voorfilter vermvangen
Bougie cervangen
- Het brandstofffilter reinigen
Luchtkoelsystemeinigen*
Klepseling controlleren

• Vaker reinigen onder stoffige omstandigheden of wanner zich veel zwevend vuil in de omgeving befindt.
  ** Niet nods tenzij zich prestatieproblemen van de motor Voordoen.

De carburateur nooit bij- of afstellen. De carburateur is in de fabriek zodanig afgesteld dat hij onder de meeste omstandigheden efficien opereert. Mocht erchter toch een bijstelling nodig zich, ga hiervoor dan maar een erkende Briggs & Stratton dealer.

OPGEPAST: De fabrikant van de machine waarop deze motor is geinstalleerd specifieert het maximum torental waarop de motor gebruikt za worden. Overtref dit torental Niet.

De bougie verrangen - Fig.

Controleer de elektrodeafstand (A, Fig. 6) met een draadvoeler (B). Verstel zonodig de opening. Installer de bougie en draai deze vast met het aanbevolen aanhaalkoppel. Zie voor afstelling van de opening of het aaanhaalkoppel het Specificaties hoofdstuk.

Noot: In sommige gebieden schrijvenplaatselijke wetten het gebruik voor van een onderstandsbougie om ontstekingsignalen te onderdrukken. Indien deze motor origineel was uitergerust met een onderstandsbougie, gebruik dan voor verranging hetzelfde type bougie.

WAARSCHUWING

Draaiende motoren producen hitte. Motoronderdelen, vooral de uitlaat, worden uiterst heet.

Ernstige brandwonden können optreten bij contact.

Brandhaar vuil, zoals bladeren, gras, hout, enz., kan in brand geraken.

• Laat uitlaat, motorcilinder en vinnen afkoelen voordat deze aangeraakt worden.

• Verwijder opgehoopt vuil van het uitaat- en cilindergebied.

• Conform'article 4442 van het wetboek in Californie is het verboden om deze motor te gebruiken of te bedieren in gebieden met bos, met struikgewas of in grasland zonder een vonkenvanger - zoals gedefiniereeed in article 4442 - in goede, werkende staat op het uitlaatsystem. De wetgeving in andere staten of landen kan soortgelijke verordeningen hebben. Neem contact op met de fabrikant, de wederverkoper of de dealer voor de aanschaft van een vonkenvanger voor het uitlaatsystem dat op deze motor is geinstalleerd.

Inspecteer de uitlaat (A, Fig. 7) op barsten, corrosie of andere beschadiging. Verwijder de vonkenvanger (B), indien hiermee uitergerust en inspecteer deze op beschadiging of koolverstopping. Zorg er, als verwangning nodig is, voor dat uitsluitend originele onderdelen gelebruikt worden.

WAARSCHUWING: Vervangingsonderdelen要去en origineel zich en hetelfde manier gemonteerd worden als de oorspronkelijke onderdelen, anders und optreden.

De olie verrangen - Fig. 9 10 11

OPGEPAST: Gebrukke olie is gevaarlijk afval en moet op de juiste manier weggeooid worden. Niet met huishoudelijk afval weggooen. Raadpleeg de plaatselijke instanties, het servicecentrum de de dealer voor veilige manieren omweg te gooien/te recyclen.

Olie verwijderen

1. Ontkoppel, met de motor uit maar nog steeds warm, de bougiekabel (A) en houd deze weg van de bougie (Fig. 9).
2. Verwijder de olie -aftapplug (B, Fig. 10). Tap de olie af in een geschikte bak. Noot: Elke olie aftapplug die getoond is kan in de motor gemonteerd zijn.

1. Installer nadat de olie is afgetapt de olie aftapplug en draai deleze vast.

Olie bijvullen

• Plaats de motor waterpas.
  Reinig rond de olievulopening.
• Raadpleeg het hoofdstuk Specificaties voor de oliecapaciteit.

Modellen met korte peilstok

1. Verwijder de peilstok (F, Fig. 10) en veeg deze af met een schone doeck.
2. Giet de olie langzaam in de vulopening van de motor (E). Vullen tot het punt van overlopen.
3. Installer de peilstok maar schroef hem Niet verder in. Verwijder hem en controllerer het oliepeil. Het oliepeil要去 aan de marketing FULL (G) zitten op de peilstok.
4. Breng de peilstok weean en draai hem vast.

Modellen met verlngde peilstok

1. Verwijder de peilstok (F, Fig. 11) en veeg deze af met een schone doeck.
2. Giet de olie langzaam in de olietank van de motor (E). Niet te vol gieten. Wacht na het vullen van de olie een minuut en controller het oliepeil dan wee.
3. Breng de peilstok waar aan en draai hem vast.
4. Verwijder de peilstok en controllerer het oliepeil. Het moet tot de bovenkant van de "full" marking (G) op de peilstok zitten.
5. Breng de peilstok waar aan en draai hem vast.

De luchtfilter onderhonden - Fig. 13 14

WAARSCHUWING

Benzine enhaar dampen+zijn uiterstbrandbaar enexplosionief. Brandofexplosionkunnen ernstigebrandwonden ofdedood veroorzaken.

Brand of explosive kunnen ernstige brandwonden or de doodveroorzaken.

• Start of gebruik de motor nooit met verwijderde luchtfilter.

OPGEPAST: Gebruik geen perslucht of oplosmiddelen om de luchtfilter te reinigen. Perslucht kan de filter beschadigden en oplosmiddelen zullen de filter oplossen.

De luchtfilter gebruikt een gezouwen filter met een optionele voorfilter. De voorfilter kan uitgewassen en opnieuw gebruikt worden.

1. Draai, indien aanwezig, de bouten los (D) waarmee het deksel (A) vast zit.

2. Open het deksel en verwijder de voorfilter (C), de filterhouser (H), indien aanwezig, en de filter (B). Zie Fig. 13.

3. Tik om vuil los te makes voorzichtig gegen een hard oppervlak. Wanner de filter erg vuil is, verrang deze dan door een neue filter.
4. Was de Voorfilter in een vloeibaar oplosmiddel en water. Laat deze dan grondig drogen. De voorfilter Niet inoliën.
5. Installer de droge voorfilter, de filterhouser (indien aanwezig) en de filter.
6. Installeer op modellen die zich uitgerust met de luchtfilter zoals te zien op Fig. 13 de lipjes van de kap (E) in de gleuven (F).
7. Installer het deksel en zet het vast met de moeren. Zorg ervoor dat de moeren stevig vastzitten.

Het brandstofffilter reinigen - Fig. 12

WAARSCHUWING

Benzine enhaar dampen+zijn uiterstbrandbaar enexplosief. Brand ofexplosionkunnen ernstige brandwondenof dedoodveroorzaken.

• Houd benzine weg van vonden, open vlammen, waakvlammen, ditte en andere ontstekingsbronnen.
• Controller brandstofslangen, tank, dop en nippels regelmatig op barsten of lekkages. Zonodig verrangen.
• Tap voordat u de brandstofffilter reinigt of vervangt eerst de brandstoffank af of draai de brandstoffkraan zich.
• Vervangingsonderdelen voor de uitlaat要去en hetzelfde zijn en opdezelfdemanier geinstalleerd worden als de originele onderdelen.

• Indien brandstof gemorst worden, wachten tot denen verdampt is voordat de motor gestart worden.

• Sluit de brandstofkraan(B, Fig. 12) en laat de motor draaien tot hij afslaat. Anders kan er brandstof lekken en brand veroorzaken.

• Verwijder de kom van de brandstofffilter (C) met een steeksleutel. Haal het vuiluit de filter (A) en de kom van de brandstofffilter.
• Kijk de brandstofffilter en de kom van de brandstofffilter na op scheurtjes. Zonodig verwangen.
• Installeer de brandstofffilter, de pakking (D) en de kom van de brandstofffilter. Met een steeksleutel vastdraaien.
• Draai de brandstofkraan open en controller hem op lekken.

Luchtkoelingsystem reinigen - Fig. 8

WAARSCHUWING

Draaiende motoren produceren把它。Motoronderdelen, vooral de uitlaat, worden uiterst heet.

Ernstige brandwonden können optreten bij contact.

Brandhaar vuil, zoals bladeren, gras, hout, enz., kan in brand geraken.

• Laat uitlauf, motorcylinder en vinnen afkoelen voordat deze aangeraakt worden.
• Verwijder opgehoopt vuil van het uitlaat- en cilindergebied.

OPGEPAST: Gebruik geen water om de motor te reinigen. Water kan het brandstofsysteme vermontreinigen. Gebruik een borstel en droge doek om de motor te reinigen.

Dit is een luchtgekoelde motor. Vuil kan de luchtstroom belemmeren en veroorzaken dat de motor oververhit raakt, wat resulteert in slechte prestaties en verminderde levensduur van de motor.

Verwijder met een borstel of droge doek vuil van de vingerbeschermer (A) (Fig. 8). Houd verbindingen, veren en bedietenen (B) schoon. Houd het gebied rond enchyter de uilaat (C) vrij van brandbaar vuil.

Opslag

WAARSCHUWING

Benzine enhaar dampen+zijn uiterstbrandbaar enexplosief. Brand ofexplosionekunnen ernstige brandwondenof dedoodveroorzaken.

Bij het opslaan van benzine of de machine met brandstof in de tank

• Opslaan uit de buurt van fornuizen, kachels, geisers of boilers of andere apparaten die een waakvlam bevatten of andere ontstekingsbronnen, odomat deze benzinedampen+kunnendoenontbranden.

Brandstofsystem

Brandstof kan verouderen indien deze langer worden bewaard dan 30alen. Verouderde brandstof veroorzaakt dat zich zuur- en gomafzettingen vormen in het brandstofsystemen op essentiele carburaeurden. Gebruik om de brandstof vers te honden Briggs & Stratton FRESH START® brandstoff stabilisator, verwrijgbaar als vloeibare toevoeging of een geconcentreerde druppelpatroon.

De brandstof hoeft nicht afgetapt te worden indien een brandstof stabilisator volgens de instructucties is toegevoed. Laat de motor 2 minutes draaien om de stabilisator door het brandstofsysteme tem laten circuleren. De motor en brandstof konnen dan tot 24 maanden worden opgeslagen.

Wanner de benzine in de motor Niet is behandeld met een brandstof stabilisator, dan moet deze afgetapt worden in een geschikte container. Laat de motor draaien tot deze stopt door brandstofgebrek. Het gebruik van een brandstof stabilisator in de jerrycan

wordt aanbevolen om versheid te verzekeren.

Motorolie

Ververs, verwijl de motor nog warm is, de motorolie.

Storingzoeken

Hulp nodig? Ga waar BRIGGSandSTRATTON.COM of raadpleeg de website van de importeur 1-800-233-3723.

Specifications - Algemene service onderdelen

Model 50000 *

Cilinderinhoud	4,94 ci (81 cc)
Boring	2,047 in 52,00 mm
Slag	1,496 in (38,00 mm)
Oliecapaciteit	13,5 oz (0,4 L)
Bougie elektrodeafstand	0,025 in (0,64 mm)
Bougie aanhaalkoppel	180 lb-in (20 Nm)
Ontstekingsspoel luchtspleet	0,012 - 0,020 in (0,30 - 0,51 mm)
Inlaatklepseling	0,004 - 0,008 in (0,10 - 0,20 mm)
Uitlaatklepseling	0,004 - 0,008 in (0,10 - 0,20 mm)
Rechthoekig luchtfilter	711459
Voorfilter voor rechthoekig luchtfilter	711460
Benzinetoevoeging	5041, 5058
Weerstandsbougie	711252
Bougiesleutel	19576
Vonkster	19368

Model 80000 *

Cilinderinhoud	7,75 ci (127 cc)
Boring	2,441 in (62,00 mm)
Slag	1,654 in (42,00 mm)
Oliecapaciteit	18 - 20 oz (0,54 - 0,59 L)
Bougie elektrodeafstand	0,030 in (0,76 mm)
Bougie aanhaalkoppel	180 lb-in (20 Nm)
Ontstekingsspoel luchtspleet	0,012 - 0,020 in (0,30 - 0,51 mm)
Inlaatklepseling	0,002 - 0,004 in (0,05 - 0,10 mm)
Uitlaatklepseling	0,002 - 0,004 in (0,05 - 0,10 mm)
Vierkant luchtfilter	491588
Voorfilter voor vierkant luchtfilter	491435
Rechthoekig luchtfilter	710265
Voorfilter voor rechthoekig luchtfilter	710267
Benzinetoevoeging	5041, 5058
Weerstandsbougie	711252
Bougiesleutel	19576
Vonkster	19368

Model 110000 *

Cilinderinhoud	11,11 ci (182 cc)
Boring	2,677 in (68,00 mm)
Slag	1,969 in (50,00 mm)
Oliecapaciteit	22 - 24 oz (0,65 - 0,71 L)
Bougie elektrodeafstand	0,030 in (0,76 mm)
Bougie aanhaalkoppel	180 lb-in (20 Nm)
Ontstekingsspoel luchtspleet	0,012 - 0,020 in (0,30 - 0,51 mm)
Inlaatklepseling	0,002 - 0,004 in (0,05 - 0,10 mm)
Uitlaatklepseling	0,002 - 0,004 in (0,05 - 0,10 mm)
Vierkant luchtfilter	491588
Voorfilter voor vierkant luchtfilter	491435
Rechthoekig luchtfilter	494511
Voorfilter voor rechthoekig luchtfilter	492889
Benzinetevoeging	5041, 5058
Weerstandsbougie	711252
Bougiesleutel	19576
Vonkster	19368

Model 130000 *

Cylinderinhoud	13,18 ci (216 cc)
Boring	2,835 in (72,00 mm)
Slag	2,087 in (53,00 mm)
Oliecapaciteit	30 - 32 oz (0,89 - 0,95 L)
Bougie elektrodeafstand	0,030 in (0,76 mm)
Bougie aanhaalkoppel	180 lb-in (20 Nm)
Ontstekingsspoel luchtspleet	0,012 - 0,020 in (0,30 - 0,51 mm)
Inlaatklepseling	0,005 - 0,008 in (0,13 - 0,20 mm)
Uitlaatklepseling	0,005 - 0,008 in (0,13 - 0,20 mm)
Vierkant luchtfilter	491588
Voorfilter voor vierkant luchtfilter	491435
Benzinetoevoeging	5041, 5058
Weerstandsbougie	491055
Bougiesleutel	19576
Vonkster	19368

Model 180000 *

Cylinderinhoud	18,12 ci (297 cc)
Boring	3,150 in (80,00 mm)
Slag	2,323 in (59,00 mm)
Oliecapaciteit	30 - 32 oz (0,89 - 0,95 L)
Bougie elektrodeafstand	0,030 in (0,76 mm)
Bougie aanhaalkoppel	180 lb-in (20 Nm)
Ontstekingsspoel luchtspleet	0,012 - 0,020 in (0,30 - 0,51 mm)
Inlaatklepseling	0,002 - 0,004 in (0,05 - 0,10 mm)
Uitlaatklepseling	0,002 - 0,004 in (0,05 - 0,10 mm)
Vierkant luchtfilter	491588
Voorfilter voor vierkant luchtfilter	491435
Rechthoekig luchtfilter	710266
Voorfilter voor rechthoekig luchtfilter	710268
Benzinetoevoeging	5041, 5058
Weerstandsbougie	491055
Bougiesleutel	19576
Vonkster	19368

Model 230000, 240000

Cylinderinhoud	23,92 ci (392 cc)
Boring	3,504 in (89,00 mm)
Slag	2,480 in (63,00 mm)
Oliecapaciteit	30 - 32 oz (0,89 - 0,95 L)
Bougie elektrodeafstand	0,030 in (0,76 mm)
Bougie aanhaalkoppel	180 lb-in (20 Nm)
Ontstekingsspoel luchtspleet	0,008 - 0,012 in (0,20 - 0,30 mm)
Inlaatklepseling	0,004 - 0,006 in (0,10 - 0,15 mm)
Uitlaatklepseling	0,004 - 0,006 in (0,10 - 0,15 mm)
Rechthoekig luchtfilter	710266
Voorfilter voor rechthoekig luchtfilter	710268
Benzinetoevoeging	5041, 5058
Weerstandsbougie	491055
Bougiesleutel	19576
Vonkster	19368

• Het motorvermögen zal afnemen met 3,5% voor elke 300 meter boven zeiniveau en 1% voor iedere 5,6^ C boven 25^ C. De motor zal bevredigend functioneren onder een hoek tot 15^ . Raadpleeg de gebruiksaanwijzing van de machine voor maximum verilige togetestane hellingshoeken.
  Wij adviseren dat U voor al het onderhoud en alle service aan de motor en de motoronderdelen een geautorieerde Briggs & Stratton servicedealer raadpleegt. Gebruik uitsluitend originele Briggs & Stratton onderdelen.

GARANTIEBEPALINGEN

De Briggs & Stratton Corporation zal elk onderdeel Gratis repareren of verrangen dat een defect vertoont in materiala of bewerking of bye. Transportkosten voor onderden die zichin ingezonden voor reparatie of verrangng onder deze garantie komen ten laste van de koper. Deze garantie is geldig voor- en onderhavig aan de onderstaande perioden en voorwaarden. Raadpleeg voor garantieservice de dichtstbijzijnde Geautoriseerde Service Dealer in once "dealer locater map" op BRIGGSandSTRATTON.COM, of kijk in de 'Gouden Gids'.

Er is geen andere expliciete garantie. Impliciete garanties als verkoopbaarheid en geschiktheid voor een bepaald doel zich beperkt tot eenaar vanaf aankoop, of tot mate die door de wet is toegestaan. Alle impliciete garanties zijn uitgesloten. Aansprakelijkheid voor incidente of gevolgschades waar uitgeslooten voor zover die uitsluiting wettelijk is toegestaan. Sommige rechtsgebieden staan geen beperking toe met betrekking tot de lengte van impliciete garantie, en sommige rechtsgebieden staan geen beperking toe met betrekking tot gevolgschades, dus de bovenvermelde beperkingen können möglichnest not op U van toepassing bijn. Deze garantie geeft U bepaalde specifieke wettelijk rechten en U Aunt möglichnest andere rechten hebden die van rechtsgebied tot rechtsgebied variieren.

STANDAARD GARANTIEVOORWAARDEN*

Merk/Producttype	Particulier gebruik	Commercieel gebruik
VanguardTM	2aar	2aar
Extended Life SeriesTM; I/C®; IntekTM I/C®; IntekTM Pro; Professional SeriesTM met Dura-BoreTM gietijzeren mof; 850 SeriesTM met Dura-BoreTM gietijzeren mof; Snow Series MAXTM met Dura-BoreTM gietijzeren mof	2aar	1aar
Alle andere Briggs & Stratton motoren	2aar	90 Tage

• Dit zijn once standard garantievooraarden. Soms kan er darüber aanvullende garantiedekking zich die nog nicht was bepaald ten tjnde van deze publicatie. Ga voor een lijst van de op dit moment geldende garantievooraarden voor uw motor maar BRIGGSandSTRATTON.COM of neem contact op met uw erkende Briggs & Stratton servicedealer.
  Motoren die worden gebrukt op "Standby" generatoren voor particuliere woningen worden uitsluitend onder particulier gebruik gegardeerd. Deze garantie geldt nicht voor toepassingen die primair worden gebrukt ter verranging van het utiliseitsnet. Motoren die worden gebruikt voor wedstrijdracen of op commerciele of huurcircuits zijn uitgesloten van garantie.

De garantieperiode begint op de dag van aankoop van de eerste detailhandelconsument of commercie eindgebruiker en gaat door voor de tidsperiode in bovenstaande tabel. "Particulier gebruik betekent personlijk huishoudelijk gebruik door een detailhandelconsument. "Commercialeigruik betekent elk ander gebruik, inclusief inkomen verschaffend gebruik of verhuurdoelende. Als een motor eenmaal commercieel gebruikt is, dan za deze daarna voor deze garantie als commercieel gebruikt worden beschouwd.

Er is geen garantieregistratie nodig om garantie te verkrijgen op Briggs & Stratton producten. Bewaar uw aankoopnota. Indien u geen bewijs van de eerste aankoopdatum kurz overlegeen op het moment dat om garantieservice verzocht worden, dan za de fabricagedatum van het product gebruikt worden om de garantiperiode te bepalen.

Over uw garantie

Briggs & Stratton voert de reparatie onder garantie graag voor u uit en verontschuldigt zich bij voorbaat voor het ongemak. Reparations onder garantie mogen worden uitgevoerd door elkge geauthoriseerde Service Dealer. De meeste garantiereparations worden zo afgehandeld; soms zijn verzoeken om garantieECHT hier nicht gerechtvaardigd.

Indien een klant het Niet eens is met de beslissing van de Service Dealer, zal een onderzoek worden uitgevoerd om te bepalen of garantie van toepassing is. Vraag de Service Dealer om alle ondersteunende feiten aan de fabriek of diens vertegenwoordigende importeur te sturen voor onderzoek. Als de Importeur of de Fabrik besluit dat de claim gerechtvaardigd is, zal de klant volledig vergoed worden voor die onderden die defect zich. Om misverstanden, die kuren optredenussen de klant en de Dealer, te voorkomen, zijn hieronder sommige oorzaken van motorstoring afgedrukt die de garantie Niet dekt.

Normale slijtage: Net als alle andere mechanische apparaten haben motoren periodiek onderhoud nodig en要去en bepaalde onderdelen om de zoveelijd worden onderhoden ofervangen om goed te presteren. De garantie is Niet van toepassing als de motorschade het gevolg is van verkeerd gebruik, gebrek aan routineonderhoud, verzending, verkeerde behandeling of opslag of onjuiste installmentie. Ook verwalt hetrecht op garantie als het serienummer van de motor is verwijderd of als er iota's aan de motor is gewijzigd of aangepast.

Verkeerd onderhoud: De levensduur van een motor is afhankelijk van de omstandigheden waaronder hij worden gezrukt en de mate van zorg voor de motor. Bepaalde toepassingen, zoals grondfrezen, vuilwaterpompen of cirkelmaiaers要去en vaak werkden onder stoffige en vuile omstandigheden, die{kunnen leiden tot wat lijkt op voortijdige slijtage.Zulke slijtage, indien veroorzaakt door vuil, stof, bougiereinigergrit of anderschurend materiaal dat de motor is binnengedrongen door verkeerd onderhoud, wordt Niet door garantie gedekt.

Deze garantie dektuitsluitend aan de motor gerelateerde defecte materialen en/of bewerkingen, en Niet verranging of vergoeding van de machine waarop de motor gemonteerd kan zich. Noch strekt de garantie zich uit tot reparaties die nodig zich door:

1 Problemenveroorzaakt door onderdelen die geen originele Briggs & Stratton onderdelen zich.
2 Bedieningsonderdelen of -installaties waardoor de motor Niet start, die slechte motorprestaties verroorzaken of de levensduur van de motor bekoten. (Neem contact op met de machinefabrikant.)

3 Lekkende carburateurs, verstote brandstoffbuizen, vastklevende kleppen, of andere schade die worden verzoorzaakt door cervuilde of verschraalde brandstof.
4 Onderdelen diearendijn ingelopenofkapotzijn gegaanomdatenmotorwergruikt met onvoldoende of verruilde smerolie,ofeenverkeerdtype smeerolie (controleer het oliepeil en vulhonzodigbomet deaanbevolentintervallen).OIL GARD kan möglichenkendraaiende motorniet uitschakelen.Motoschade kan optreden wanneer dedole nicht correct op peil gehounden wirdt.
5 Reparatie of afstelling van bijbehorende onderdelen en samenstellen zoals koppelingen, aandrijvingen, afstandbedieningen enz. die geen Briggs & Stratton-fabriccaaat zich.
6 Schade of slijtage die veroorzaakt is door het binnendringen van vuil doordat de luchtfilter verkeerd is onderhoden of weer gemonteerd, of wonneer een nicht-origineel luchtfilterelement of -patron wordt gebruikt. Reinig en/of verrang de filter als aangegeven in de gebruiksaaanwijing.
7 Onderdelen die beschadigd zijn door overtoeren draaien of oververhitting veroorzaakt door gras, vuil of verontreinigung dat de koelvinnen afdicht of het vliegwielgebied verstopt, of schade die wordt veroorzaakt door het gebruik van de motor in een afgesloten ruimte zonder voldoende ventilatie. Reinig de motor en verwijder het vuil conform de intervallen die zich aangegeven in de gebruiksaanwijzing.
8 Motor- of machineonderdelen die kapot zich gegaan door overmatig trillen als gevolg van te losse motorbevestiging, lose saaimeessen, Niet uittbalanceerde messen of losse of nicht uittbalanceerde waaiers, verkeerde bevestiging van de machine aan de motorkrukas, overtoeren draieren of ander verkeerd gebruik als de motor in bedrijf is.
9 Een kromme of kapotte krukas als gevolg van het raken van een hard voorwerp door het maairmes van een motormaaier, of als gevolg van een te strak gespannen V-snaar.
10 Normaal onderhoud of afstelling van de motor.
11 Defect raken van de motor of een motoronderdeel, zoals verbrandingskamer, kleppen, klepzetels, klepgeleiders, of verbrande startmotorwikelingen, verroorzaakt door het grabuik van alternatieve brandstoffen, zoals LPG, aardgas, veranderde benzines, etc.

Garantieservice is uitsluitend beschikbaar via Service Dealers die zich geauthoriseerd door Briggs & Stratton Corporation. U vindt uw dichtst bijzijdene Geauthoriserde Service Dealer in once "dealer locator" kaart op www.BRIGGSsandSTRATTON.com of kijk in de 'Gouden Gids'.
