GEBRUIKSAANWIJZING CS 2152 C JONSERED

Symbolen op de machine:

WAARSCHUWING!

Motorkettingzagen können gevaarlijk sein! Slordig of onjuist gebruik kan resulteren in ernstig letsel of overlieden van de gebruiker of anderen.

Neem de gebruksaanwijzing grondig door en gebruik de machine Niet voor u alles duidelijk heeft begrepen.

Draag alti:d:

Goedgekeurde veiligheidshelm
Goedgekeurde gehoorbeschemers
Veiligheidsbril of vizier

Dit product voldoet aan de geldende CE-richtlijnen.

Geluidsemissieaar de omgeving volgens de richtlijnen van de Europese Gemeenschap.De emissie van de machine worden aangegeven in het hoofdstub Technische gevevens en op plaatjes.

Als uw machine dit symbol heeft, is ze uitergerust met een katalysator.

Overige op de machine aangegeven symbolen/ plaatjes verwijzenaar specifieke eisen aan certificering op bepaalde markten.

Symbolen in de gebruiksaanwijzing:

Controle en/of onderhoud moet altijd uitgevoerd worden met uitgeschakelde motor en de stopschakelaar in de STOP-stand.

Gebruik alkijd goedgekeurde veiligheidshandschoenen.

Moet regelmatig schoongemaaakt worden.

Controleer met het blote oog.

Gebruik van veiligheidsbril of vizier verplicht.

Brandstof bijvullen.

Olie bijvullen en afstellen van oliestroom.

De kettingrem要去 geactiveerd zich wanner u de motorkettingzaag start.

WAARSCHUWING! Er kan terugslag optreden wanner de punt van het zaagblad in contact komt met een voorwerp en een reactie veroorzaken waardoor het zaagblad omhoog en maar achefteren maar de gebruiker toe kommt. Dit kan ernstig persoonlijk letsel veroorzaken.

Inhoud

VERKLARING VAN DE SYMBOLEN

Symbolen op de machine: 84

Symbolen in de gebruiksaanwijzing: 84

INHOU

Inhoud 85

INLEIDING

Besteklant! 86

WAT IS WAT?

Wat is wat op de motorkettingzaag? 87

ALGEMENE VEILIGHEIDSINSTRUCTIES

Maatregelen voor gebruik van een neue motorkettingzaag 88

Belangrijk 88

Gebruik altijd uw gezond verstand. 88

Persoonlijke veilgheidsuitrusting 89

Veiligheidsuitrusting van de machine 89

Snijuitrusting 93

MONTEREN

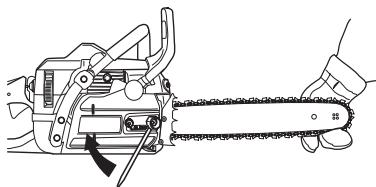

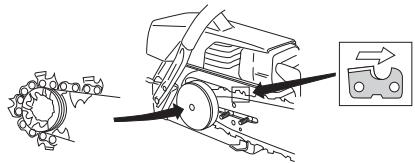

Monteren van zaagblad en ketting 99

BRANDSTOFHANTERING

Brandstof 100

Tanken 101

Brandstofveiligheid 101

STARTEN EN STOPPEN

Starten en stoppen 102

ARBEIDSTECHNIEK

Voor ieder gebruik: 104

Algemene werkinstricties 104

Maatregelen die terugslag voorkomen 112

ONDERHOUD

Algemeen 113

Carburaturinstelling 113

Controle, onderhoud en service van de veiligheidsuitrusting van de motorkettingzaag .... 114

Geluiddempfer 116

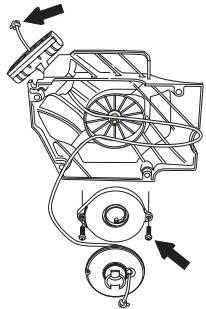

Starter 116

Luchtfilter 117

Bougie 118

Neuswiel van het zaagblad smeren 118

Naaldlager smeren 118

Het instellen van de oliepomp 118

Koelsystem 118

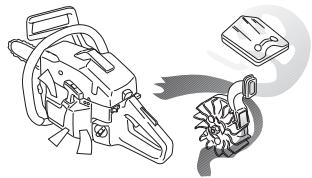

Centrifugaal reinigen "Air Injection" 119

Gebruik in de winter 119

Onderhoudsschema 120

TECHNISCHE GEGEVENS

Vijlen en vijilmallen van de zaagketting 122

EG-verklaring van overeenstemming 123

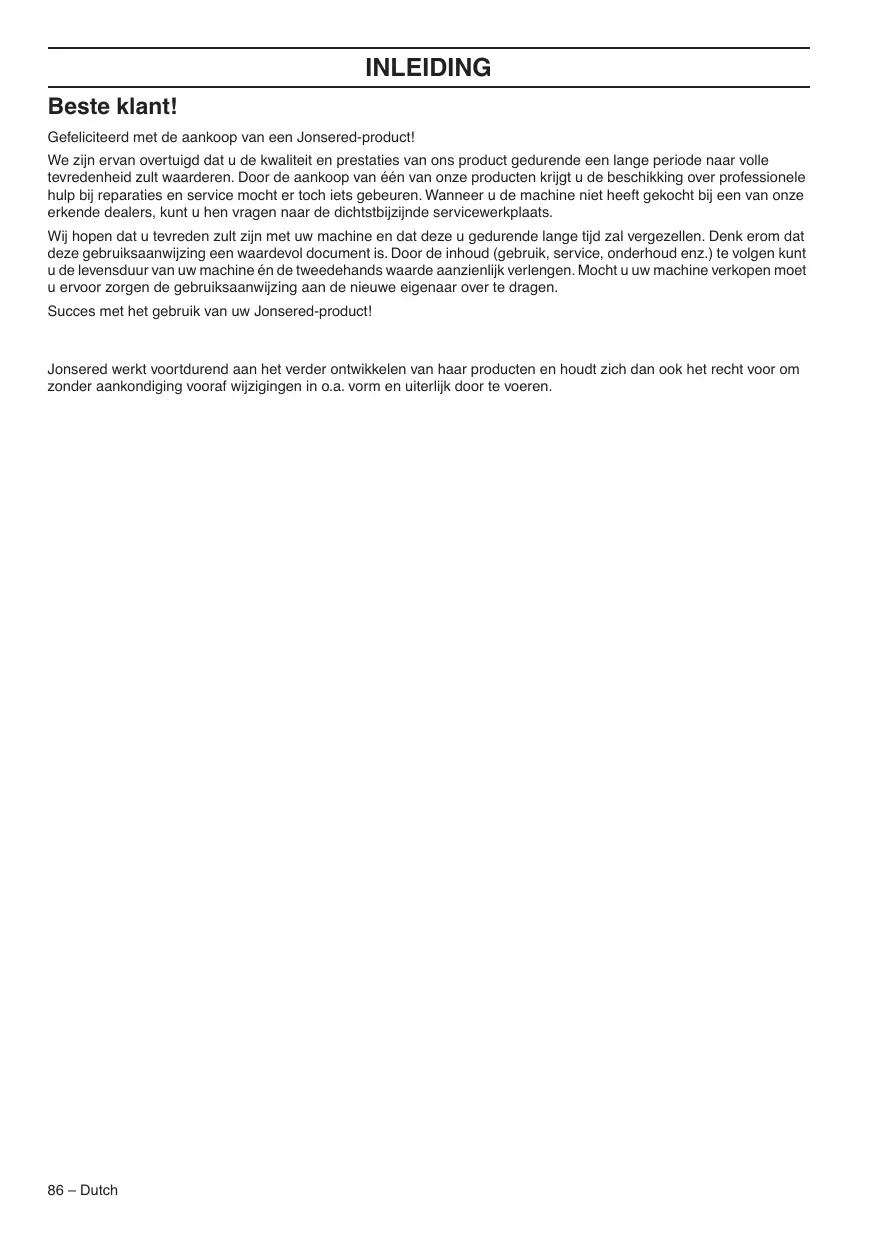

INLEIDING

Beste klant!

Gefeliciteerd met de aankoop van een Jonsered-product!

We waren overtuigd dat u de kwaliteit en prestaties van ons product gedurende een langeperiode maar volle tevredenheid zult waarden. Door de aankoop van eén van onsste producten krijt u de beschikking over professionele hulp bij reparations en service moct er toch ie ts gebeuren. Wanner u de machine Niet heeft gekocht bij een van ons once erkende dealer, kurz u hen vragen aan deichtstbijzijnde serviceworkplaats.

Wij hapen dat u tevreden zult zichn met uw machine en dat deze u gedurende langeijd za vergezellen. Denk erom dat deze gebruiksaanwijzing een waardevol document is. Door de inhoud (gebruik, service, onderhoud enz.) te volgen kunt u de levensduur van uw machine en de tweedehandes Waarde aanzienlijk verlengen. Mocht u uw machine verkopen moet u ervoor zorgen de gebruiksaanwijzing aan de新形势下 eigenaar over te dragen.

Succes met het gebruik van uw Jonsered-product!

Jonsered werkkt voortdurend aan het verder ontwikkelen vanhaar producten en houdt zich dan ook hetrecht voor om zonder aankondiging vooraf wijzigingen in o.a. vorm en uiterlijk door te voeren.

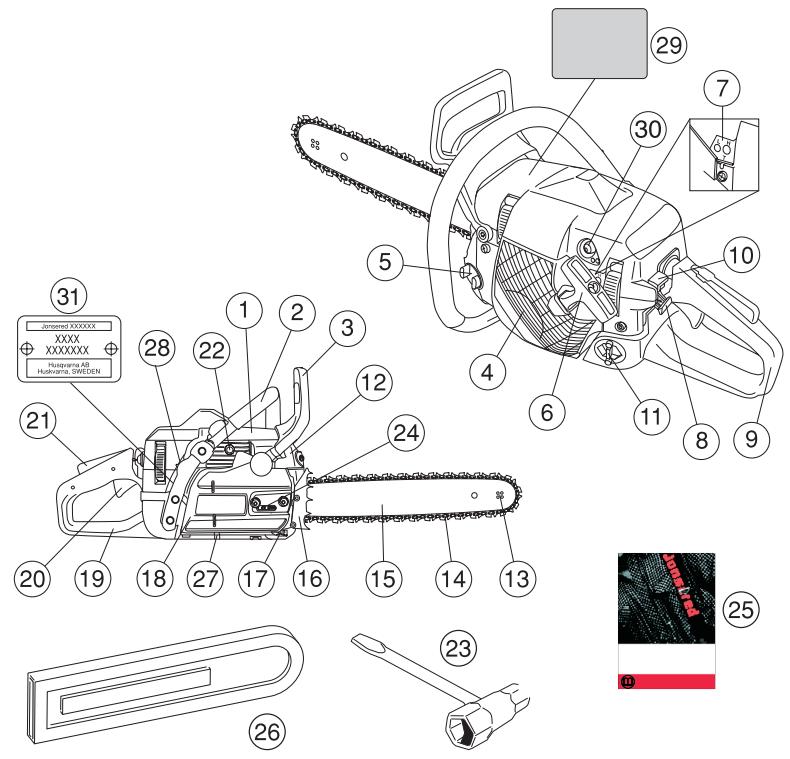

Wat is wat op de motorkettingzaag?

1 Cylinderkap
2 Voorste handvat (Velrichtmiddel)
3 Terugslagbeevilig
4 Starter
5 Kettingolietank
6 Starthendel
7 Stelschroeven carburateur
8 Chokehendel/Startgasvergrendeling
9 Achterste handvat
10 Stopschakelaar
11 Brandstoftank
12 Geluiddemper
13 Neuswiel
14 Ketting
15 Zaagblad
16 Schorssteun

17 Kettingvanger
18 Koppelingdeksel
19 Achterhandgreep met rechterhandbescherming
20 Gashendel
21 Gashendelvergrendeling
22 Decompressieklep
23 Combisleutel
24 Kettingspannerschroef
25 Gebruiksaanwijzing
26 Zaagbladbescherming
27 Schroef voor instellen van oliepomp
28 Schakelaar voor handvatverwarming (W)
29 Waarschuwingsplaatje
30 Brandstofpomp
31 Product- en serienummerplaatje

Maatregelen voor gebruik van eenijke motorkettingzaag

Lees de gebruiksaanwijzing zorgvuldig door.
- Controller de montage en de afstelling van de snijuitrusting. Zie de instructies in het hoofdstuk Monteren.
Tank en start de motorzaag. Zie de instructies in de hoofdstukken Brandstofhantering en Starten en Stopen.
- Gebruik de motorkettingzaag Niet voor er voldoende kettingsmeerolie bij de zaagketting is gekommen. Zie de instructies in het hoofdstuk Smeren van de snijuitrusting.
Langdurige lootstelling aan lawaai kan leiden tot permanente gehoorbeschadiging. Gebruik waarom altiid goedgekeurde gehoorbescheming.

WAARSCHUWING! De oorspronkelijkerevormgeving van de machine mag in geenenkel geval gewijzigd worden zondertoestemming van de fabrikant. Men moetaltijd originele onderden gebruiken. Niet goedgekeurde wijzigingen en/ofniet-originele onderden können toternestige verwondingen of de dood vanzowel gebruiker als omstanders leiden.

WAARSCHUWING! Als motorkettingzagen slordig of verkeerd gebruikt worden, kannze gevaarlijk gereedschapijen en to ernstige,zelfs levensgevaarlijke verwondingen leiden. Het is erg belangrijk dat u deze gebruiksaanwijzing leest en begrijpt.

WAARSCHUWING! De binnenkant van de geluiddempo bevat chemalien die kankerverwekkend hunnen. Vermijd contact met deze elementen wonneer de carburateur is beschadigd.

WAARSCHUWING! Langdurige inademing van de uiltaatgassen van de motor, kettingolienevel en stof van zaagsel kan een gezondheidsrisico vormen.

WAARSCHUWING! Het ontstekingsysteme van deze machine produeertijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden pacemakers storen. Om het risico van ernstig of fataal letsel te verminderen, raden wij aan dat personen met een pacemaker contact opnemen met hun arts en de fabrikant van de pacemaker voor ze deze machine gaan bedieren.

Belangrijk

BELANGRIJK!

De machine is alleen gemaakt om in hout te zagen.

U mag alleen de zaagblad/zaagkettingcombinations gebruiken, die wij aanbevelen in het hoofdstuk Technische gegevens.

Gebruik de machine nooit als u moe bent, alcohol heeft gedronken of medicijnen heeft ingenomen, die uw gezichtsvermögen, beoordealingsvermögen of coordinatievermögen können beinloeden.

Draag aktijd persoonlijke verilgheidsuitrusting. Zie instructies in het hoofdstuk Persoonlijke verilgheidsuitrusting.

Wijzig deze machine nooit zo dat hij Niet langer overeenstemt met de originele uitovoering, en gebruik de machine nicht als u denkt dat anderen hem hebben gewijzigd.

Gebruik nooit een machine die defect is. Volg de onderhouds-, controle- en service-instructions van deze gebruiksaanwijzing. Bepaalde onderhouds- en servicemaatregelen要去 uitgevoerd worden door opgeleide en gekwalificierde specialisten. Zie instructies in het hoofdstuk Onderhoud.

Gebruik uitsluitend de in每次都 gebruiksaanwijzing aanbevolen accessoires. Zie instructies in de hoofdstukken Snijuiitrusting en Technische gegevens.

N.B.! Gebruik altijd een beschemingsbril of gezichtsvizier om het risico van verwonding door wegliegende voorwerpen te verminderen. Een motorzaag is in staat om metGreat kracht voorwerpen, zoals zaagsel,kleine stukjes hout enz.,weg te slingeren.Dit kan leiden tot ernstig letsel,vooral aan ogen.

WAARSCHUWING! Een motor latent lopen in een afgesloten of slechtGeVentileerde ruimte kan dodelijk ongelukken verroorzaken door verstikkung of koolmonoxidevergiftingig.

WAARSCHUWING! Een verkeerde snijuitrusting of een verkeerde zaagblad/ kettingcombinatie verhoogt het risico op terugslag! Gebruik uitsuijtend de zaagblad/kettingcombinations die wij aanbevelen, en volg de vijinstructie. Zie de instructies in het hoofdstuk Technische gegevens.

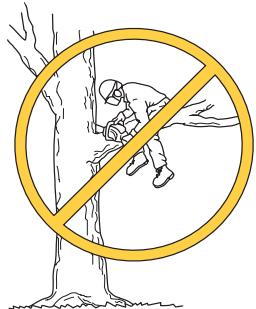

Gebruik alkijd uw gezond verstand.

Het is onmogelijk om alle denkbare situatuies, waarvoor u zich geplaatst Aunt zien bij het gebruik van een motorzaag, af te dekken. Wees altijd voorzichtig en

gebruik gezond verstand. Vermijd situations, waaroor u zich Niet voldoende gekwalificeerd acht. Wanner u zich, na het lezen van每次都 instructures, nog steeds onzeker voelt over de handelwijze, moet u een expert om adviesvragen voor u verdergaat. Aarzel net om contact op te nemen met uw dealer of met ons, wanner u vragen hebte over het gebruik van motorzagen. We+zijn u graag van Dienst om u adviezen te Geven, die u helpen uw motorzaag op een betere en veiliger manier te gebruiken. Volg een opleading in het gebruik van motorzagen. Uw dealer, bosbouwschool of uw bilbiotheek konnen u vertellen welk opledingsmaterial en weike cursussen beschikbaar zijn.

Er worden voortdurend gewerkt aan het verbeteren van design en techniek - verzabeteren waardoor uw gezilheid en effectiviteit toenemen. Breng regelmatig een bezoek aan uw dealer om te zien welk nut u kurz hebben van de noviteiten die worden geintroduceerd.

Persoonlijke veiligheidsuitrusting

WAARSCHUWING! Het grootste gedeelte van de oncegallen met motorkettingzagen gebeurt wanner de ketting de gebruiker raakt. Bij al het gebruik van de machine要去 goedgekeurde personlijke beschemingsuitrusting gebruikt worden. Persoonlijke beschemingsuitrusting elimineert derisico's Niet, maar verminder het schadelijk effect in geval van een ongeval. Vraag uw dealer om raad wanner u uw utrusting koopt.

Goedgekeurdeveiligheidshelm
- Gehoorbeschemmers
Veiligheidsbril of vizier
- Handschoenen met zaagbescherming
Broeken met zaagbescherming
- Laarzen met zaagbescherming, stalen neus en anti-slip zool
- U要去 altijd een EHBO-kit bij de hand hebben.
Brandblusser en spa

Verder要去 kleding goed aansluiten zonder u in uw bewegingen te belemmeren.

BELANGRIJK! Er können vonden komen van de geluiddempert, zaagblad en hetting of een andere bron. Houd alsijd een hulpmiddel voor brandblussen beschikbaar, voor het geval u ze nodig moct hebben. Op die manier helpt u bosbranden voorkomen.

Veiligheidsuitrusting van demachine

In dit hoofdstuk worden uitgelegd wat de veriligeidsonderdelen van de machine zich, en hun functie. Voor controle en onderhoud zich de instructies in het hoofdstuk Controle, onderhoud en service van de veriligeidsuitrusting van de motorzaag. Zie de instructies in het hoofdstuk Wat is wat?, om te zich waar deze onderdelen zich bevinden op uw machine.

De levensduur van de machine kan worden verkort en het risico van ongelukken kan toenemen wanneer het onderhoud aan de machine Niet op de juiste manier worden uitgevoerd en wanneer service en/of reparations nicht vakkundig worden gedaan. Indien umeer informatatie nodig heeft, verzoeken wij u contact op te nemen met de dichtstbijzijnde serviceworkplaats.

WAARSCHUWING! Gebruik de machine nooit wanner de veiligheidsuitrusting defect is. De veiligheidsuitrusting要去 worden gecontroleerd en onderhoden. Zie de instructies in het hoofdstuk Controle, onderhoud en service van de veiligheidsuitrusting van de motorzaag. Als uw machine Niet door alle controles komt,要去 u ermee maar uw serviceworkplaats voor reparatie.

Kettingrem met terugslagbeveiliging

Uw motorzaag is voorzien van een kettingrem, die de ketting in geval van terugslag stopt. Een kettingrem verminder het risico op oncegallen, maar alleen u als gebruiker kutze voorkomen.

Wees voorzichtig wanner u de motorkettingzaag gebruikt en zorg ervoor dat de terugsslagriso-sector van het zaagblad nooit in contact komt met een Voorwerp.

• De kettingrem (A) wordt of handmatig geactiveerd (via uw linkerhand) of met het traagheidsmechanisme.
• Het activeren vindt plaatswanneer deterugslagbeveiliging (B) maar voren worden geduwd.

• Deze beweging activeert een met een vier gespannen mechanisme dat de remvoerig (C) rond het kettingaandrijivingssysteme van de motor (D) (koppelengrommel) spant.

• De terugslagbeveiliging werden nicht alleen geconstrueerd om de kettingrem te activeren. Een andere belangrijke functie is dat ze het risico vermindert dat de linkerhand de ketting raakt wanneer men de greed op het voorste handvat verliest.

• De kettingrem要去 geactiveerd zichen u de motorzaag start, om te voorkomen dat de ketting draait.

• Gebruik de kettingrem als 'parkeerrem' bij starten en bij kortere verplaatsingen, om ongelukken te voorkomen waarbij begebruikers of omgeving onvrijwillig in contact komen met een bewegende zaagketting.

• De ketting worden ontkoppeld door de terugslagbeiliging maar après te duwen, maar het voorste handvat.

• Een terugslag kan bliksemsnel gebeuren en erg krachtig zijn. Meestal is de terugslag erglicht en worden de kettingrem nicht altijd geactiveerd. In die geallen is het belangrijk that den de motorkettingzaag stevig vasthoudt en Niet-Laat vallen.

Hoe de kettingrem geactiveerd worden, manueel of via het traagheidsmechanisme, worden bepaald door de sterkte van de terugslag en door de positie van de motorkettingzaag in verhouding tot het voorwerp waarmee de terugslagrisico-sector in contact komt. Bij hevige terugslag en wanner de terugslagriscsector van de motorkettingzaag zich zo ver möglichk van de gebruiker bevindt, is de kettingrem zo geconstrueree, dat hij worden geactiveerd via het

tegenwicht van de kettingrem (traagheid) in derugslagrichting.

Bij minder hevige terugslag en wanneer de terugslagrisico-sector van de motorkettingzaag zich dichter bij de gebruiker bevindt, worden de kettingrem manueel geactiveerd met de linkerhand.

Bij velstand is de linkerhand in een stand, waardoor het onmogelijk is de kettingtem handmatig te activeren. Bij deze greep, d.w.z. wanneer de linkerhand zo geplaatst is dat ze de beweging van de terugslagbeveiliging Niet kan beinvloeden, kan de kettingrem uitsluiend geactiveerd worden via het traagheidsmechanisme.

Zal mijn hand de kettingrem bij terugslag algid activeren?

Nee. Er is een zekere kracht voor nodig om de terugslagbeveiliging maar voren te bewegen. Als uw hand de terugslagbeveiliging slechtslicht beroert of eroverheenGaat,kan het gebeuren dat de kracht Niet voldoende groot is om de kettingrem te activeren.Ook wanner u werkt, moet u de handgrepen van de motorzaag stevig beet honden. Als u dat doet en u krijt terugslag,laat u misschien nooit uw hand los van de voorhandgreep en activeert u de kettingrem nicht,of de kettingrem wordt pas geactiveerd wanner de zaag al eventjes heeft hunnen rondslingeren. In zo'n situatie kan het voorkomen dat de kettingrem de ketting Niet kan stoppen voor deze u raakt.

Er zich ook bepaalde werkhoudingen waardoor uw hand Niet bij de terugslagbeveiliging kan om de kettingrem te activeren, bijv. wonneer de zaag in velpositie worden gehonden.

Zal de kettingrem.altijd door de traagheid worden geactiveerd, wanseer terugslag opttreedt?

Nee. Ten ersten要去 uw rem functioneren. Het is makkelijk de rem te testen, zich de instructcies in het hooftdusk Controle, onderhoud en service van de veiligheidsuitrusting van de motorzaag. Wij raden aan dat u dit doet, iedere做起er voor u begint te werkken. Ten tweede moet de terugslag voldoende sterk+zijn om de kettingrem te activeren. Als de kettingrem gevoelig zou zich, zou deze voortdurend worden geactiveerd, wat lastig zou zich.

Zal de kettingrem me alsijd beschermen gegen letsel als terugslag voorkomt?

Nee. Ten ersten要去 uw rem functioneren om de bedoelde bescherming te Geven. Ten tweede要去 hij zo worden geactiveerd als hierboven beschrenven, om de zaagketting bij terugslag te stoppen. Ten derde kan de kettingrem worden geactiveerd, maar wonneer het zaagblad te dicht bij u is, kan het gebeuren dat de rem Niet opijd afgeremid is om de ketting te stoppen voor de motorzaag u raakt.

Alleen uzelf en een juiste arbeitstechniek{kunnen terugslag en de bijbehorende risico's elimineren.

Gashendelvergrendeling

De gashendelvergrendeling is geconstruereeord om onopzettelijke activering van de gashendel te voorkomen. Wanneer de vergrendeling (A) in het handvat worden gedrukt (= wonneer men het handvat vasthoudt) worden de gashendel ontkoppeld (B). Wanneer men het handvat loslaat, gaan zowel de gashendel als de gashendelvergrendeling terug maar hun respectievelijke beginpositions. Deze positie houdt in dat de gashendel automatisch vergrendeld worden op stationair draaien.

Kettingvanger

De kettingvanger is geconstrueree od een losgeraakte of begarsten ketting op te vangen. Dit kan meestal voorkomen worden door de ketting just aan te spannen (zie instructies in het hoofdstuk Monteren) en voor goed onderhoud en service van het zaagblad en de ketting te

zorgen (zie de instructies in het hoofdstuk Algemene werkinstructies).

De rechterhandbescherming moet er behalte de hand beschemmen wannere de ketting losraakt of breekt, ook voor zorgen dat de takken en twijgen de grip op het achechterste handvat Niet beinvoeden.

Trillingdempingssysteme

Uw machine is uitergerust met een trillingdempingssystem dat geconstrueree is om zo trillingvrij en comfortabel möglichk met de zaag te konnen werken.

Het trillingdempingssysteme van de machine reducert het overbrengen van de trillingen van de motorenheid/ snijuitrusting op de handvateenheid van de machine. Het motorzaaghuis inclusief de snijuitrusting is via een zogenaam trillingdempend element opgehangen in de handvateenheid.

Zagen in een harde houtsoort (de meeste loofbomen)verooraakt more trillingen dan zagen in een zachte houtsoort (de meeste naaldbomen). Zagen met een botte of verkeerde snijuitrusting (verkeerd type of verkeerd geslepen) verhoegt het trillingniveau.

WAARSCHUWING! Als men teveel worden blotgesteld aan trillingen, kan dit tot bloedvat- en zenuwbeschadigingen leiden bij Personen die een slechte bloedcirculatie hebben. Consalteer uw dokter wanner u symptomen heeft die wijzen op te groe blootstelling aan trillingen. Voorbeelden van zulke symptomen zich slapen, geen gevoel, "kriebels", "speldeprikken", pijn, geen of minder kracht, huidverkleuringen of veranderingen van het huidoppervlak. Deze symptomen komen meestel voor op vingers, handen of polsen. Deze symptomen konnen toenemen bij koude temperatren.

Stopschakelaar

De stopschakelaar要去 gebruikt worden om de motor uit te schaken.

Geluiddemper

De geluidemper wird ontworpen om het geluidsniveau zo laag möglich te honden, en om de uitlaatgassen weg te richten van de gebruiker.

WAARSCHUWING! De uitlaatgassen van de motor zijn heet en kuren vonden bevatten die brand kuren veroorzaken. Start de machine waarom nooit binnenshuis of in de buurt vanlicht ontvlambaar materiaa!

In gebieden met een warm en droog klimaat kan het risico van branden erg groot zijn. Het komt voor dat deze gebieden gereguleerd worden met wetgeving, die vereist dat de geluidemper onder andere uitgerust要去en met een goedgekeurd vondenopvangnet.

N.B.! De geluidemper worden zeer heet, zowel tijdens het gebruik als na het stoppen. Dit geldt ook bij stationair draaien. Wees oplettend op brandgevaar, vooral bij hantering vlakbij brandgevaarlijke stoffen en/of gassen.

WAARSCHUWING! Gebruik de motorzaag nooit zonder of met een kapotte geluidemper. Door een kapotte geluiddemper+kunnen het geluidsniveau en het risico van brand aanzienlijk toenemen.Hou gereedschap voor brandblussen bij de hand.Gebruik nooit een motorzaag zonder of met een defect vonkenopvangnet,als een vonkenopvangnet verplicht is in uw werkgebied.

Snijuitrusting

In dit hoofdstuk worden behandeld hoe u door het juiste onderhoud en door het juiste type snijuitrusting te gebruiken:

• Het terugslagrisico van uw machine redueert.
• Vermindert het risico op losraken en barsten van de ketting.
• Bereikt optimale snijprestaties.
• De levensduur van de snijuitrusting verlengt.
  Voorkomt toename van trillingsniveau.

Basisregels

• Gebruik uitsluitend de door ons aanbevolen snijuitrusting! Zie de instructies in het hoofdstuk Technische gegevens.

Zorg ervoor dat de tanden van de ketting goed en juist geslepen zich! Volg unsere instructies en gebruik de aanbevolen vrijmal. Een verkeerd geslepen of beschadigde ketting verhoogt het risico op oncevallen.

Zorg ervoor dat de tanddiepte juist is! Volg onsze instructies en gebruik de aanbevolen dieptestellermal. Als de tanddiepte te groot is, verhoegt dit het risico op terugslag.

• Hou de ketting gestrekt! Als de ketting nicht voldoende gestrekt is, neemt het risico toe dat de ketting losraakten en de slijtage van zaagblad, ketting en kettingwiel neemt toe.

Zorg ervoor dat de snijuitrusting voldoende gesmeerd is en onderhoud ze op de juiste manier! Als de ketting nicht voldoende gesmeerd worden, neemt het risico op barsten toe en verhoegt de slijtage van zaagblad, ketting en kettingwiel.

Snijuitrusting die het risico op terugslag vermindert

WAARSCHUWING! Een verkeerde snijuitrusting of een verkeerde zaagblad/ kettingcombinatie verhoogt het risico op terugslag! Gebruik uitsluiend de zaagblad/kettingcombinations die wij aanbevelen, en volg de vijinstructie. Zie de instructies in het hoofdstuk Technische gegevens.

Terugslag kan alleen voorkomen worden doordat u er als gebruiker voor zorgt dat de terugslagrisico-sector van het zaagblad nooit in contact komt met een voorwerp.

Door snijutrusting met een "ingebouwde" terugslagreductie te gebruiken en door de ketting correct te slijpen en te onderhoden kan het effect van een terugslag gereduceerd kan worden.

Zaagblad

Hoe kleiner de neusradius, hoe minder neiging tot terugslag.

Ketting

Een ketting bestaat uit een aantal verschillende schakels die leverbaar zijn in standardduitvoering en in een uitvoering die het risico op terugslag redueert.

BELANGRIJK! Geen enkele zaagketting elimineert het risico op terugslag.

WAARSCHUWING! Ieder contact met een draaiende zaagketting kan ernstig letset veroorzaken.

Een aantal uitdrukkingen die de specificaties van het zaagblad en de ketting aangeven.

Om alle verilgheidsonderdelen op de snijuitrusting te behonden, moet u versleten of beschadigde zaagblad-/ kettingcombinations verrangen door een zaagblad en ketting die Jonsered aanbeveelt. Zie de instructies in het hoofdstuk Technische geegevns voor informatiekwele zaagblad-/kettingcombinations we aanbevelen.

Zaagblad

• Lenght (duim/cm)

• Aantal tanden in het neuswiel (T).

Kettingsteek (=pitch) (duim). Het neuswiel van het zaagblad en het kettingaandrijftandwiel van de motorkettingzaag要去en aangepast toen aan de afstandussen de aandrijfschakels.

Aantal aandrijfschakels (stuks).Elke zaagbladlengthe levert in combinatie met de kettingsteek en het aantal tanden van het neuswiel een bepaald aantal aandrijfschakels op.

• Zaagbladgroefbreedte (duim/mm). De breedte van de zaagbladgroef moet aangepast zijn aan de aandrijschakelbreedte van de ketting.

• Kettingolie-opening en opening voor kettingstrekkerpen. Het zaagblad要去 aangepast zijn aan de constructie van de motorkettingzaag.

Ketting

• Kettingsteek (=pitch) (duim)

Aandrijfschakel-breedte (mm/duim)

Aantal aandrijfschakels (stiks)

Slijpen en afstellen van de tanddiepte van de ketting

Algemeen met betrekking tot het slijpen van de tanden

• Zaag nooit met een botte ketting. De ketting is bot wanneer u de snijutrusting door de boom要去 drukken en wanneer de houten spaanders ergklein zich. Met een zeer botte ketting zijn er zichs—helemaal geen spaanders. Dan krijgt men alleen houtpoeder.
• Een goed geslepen ketting eet zich door het hout en geeft houten spaanders die groot en lang+zijn.

• De zagende delen van een ketting worden zaagschakels genoemd en bestaan uit een snijtand (A) en een dieptestellernok (B). Het verschil in hoogteussen deze bede bepaaldt de snijdiepe.

Bij het slijpen van snijtanden moet men reckening honden met vier verschillende afmetingen.

1 Vijlhoek

2 Snijhoek

3 Vijlpositie

4 Diameter van de rende vijl

Het is erg moeilijk om zonder hulpmiddelen een ketting correct te slijpen. Daarom raden we u aan one vijlmael te gebruiken. Die garandeert dat de ketting wordst geslepen voor een optimale terugslagreductie en zaagcapaciteit.

Zie de instructies in het hoofdstuk Technische gegevens voor de gegevens die van toepassing zijn bij het slijpen van de ketting van uw motorzaag.

WAARSCHUWING! Het nicht volgen van de slijpinstructies,verhoogt het terugslagrisico van de ketting aanzienlijk.

Slijpen van de snijtand

Om de snijtand te slijpen heeft u een Ronde vijl en een vijlmal nodig. Zie de instructies in het hoofdstuk Technische gegevens met betrekking tot de diameter van deRonde vijl en welke vijlmal worden aanbevolen voor de ketting van uw motorzaag.

• Controller of de ketting gestrekt is. Als de ketting nicht voldoende gestrekt is, is ze zijdelings onstabel waardoor ze Niet juist geslepen kan worden.

Vijl altijd van de binnenkant van de snijtand waar buiten toe. Til de vijl op wonneer u maar de volgende tand goats. Vijl eerst alle tanden aan een kant, draai daarna de motorzaag om en vijl de tanden van de andere kant.

Vijl zo dat alle tanden even lang zijn. Wonneer de lengte van de snijtand slechts 4mm (0,16") bedraagt, is de ketting versleten en moet ze verrangen worden.

Algemeen betreffende het instellen van de snijdiepte

• Wonneer men de snijtanden slijpt, vermindert de tanddiepte (=snijdiepte). Om de maximum zaagcapaciteit te behouden,要去 de dieptestellernok verlaagd worden tot de aanbevolen hoogte. Zie de instructies in het hoofdstuk Technische gegevens hoe groot de tanddiepte要去 zijn voor de ketting van uw motorzaag.

WAARSCHUWING! Een te große snijdiepte vergroot het terugslagrisico van de kelting!

Afstelling van de tanddiepte

• Wanneer de snijdiepte worden afgesteld,要去en de snijtanden net geslepen zich. We raden aan de snijdiepte bij te stellen na elke derde gettingslijpbeurt. N.B.! Bij deze aanbeveling worden ervan uitgeaan dat de lenghte van de snijtanden Niet abnormaal afgevijd werk.
• Om de snijdiepe in te stellen heeft u een platte vrij en een dieptestellermal nodig. We raden u aan once vijilmair voor de tanddiepe te gebruiken, om de juiste maat voor de tanddiepe en de juiste hoek van de dieptestellernok te krijgen.

• Leg de vijlmal over de zaagketting. Informatie over het gebruik van de vijlmal staat op de verpakking. Gebruik de platte vrij om het overschot van het deel van de dieptestellernok dat onder de mal uitkomt, weg te vrijden. De snijdiepte is correct als u geen watstand voelt wanner u de vrij over de mal haalt.

Ketting strekken

WAARSCHUWING! Een onvoldoende gestrekte ketting kan resulteren in het losraken van de ketting wat tot ernstige en zelfs dodelijkke verwondingen kan leiden.

Hoe meer u de ketting gebruikt, hoe langer ze worden. Het is belangrijk dat u de snijuitrusting aan deze verandering aanpast.

Bij elke tankbeurt moet gecontroleerd worden de hetting voldoende gestrekt is. N.B.! Een十几年e ketting vereist een inrijperiode gedurende dewelke men vaker moet controlenen o de hetting voldoende gestrekt is.

Algemeen geldt dat de ketting zo hard möglich gestrekt要去 worden, maar nicht harder dan dat men ze manueel rond kan draaien.

Maak de zaagbladmoeren los die het koppelingdeksel/kettingrem vergrendelen. Gebruik de combisleutel. Draai de zaagbladmoeren met de hand zo vast möglichk.

• Til de zaagbladpunt op en strek de ketting door aan de kettingsstrekschroef te draaien met behulp van de combisleutel. Strek de ketting tot hij niet langer slap hangt aan de onderkant van het zaagblad.

• Gebruik de combisleutel en haal de zaagbladmoeren aan terwijl u tegelijkertijd de zaagbladpunt omhoog houdt. Controller of de ketting gemakkelijk rond kan gedraaid worden met de hand en of hij niart hierbenen hangt aan de onderkant van het zaagblad.

Deplaats van de kettingstrekschroef is verschillend voor de once diverse modellen motorzagen. Zie de instructies in het hoofdstuk Wat is wat?, waar worden aangegeven waar hij op uw model zit.

Snijuitrusting smeren

WAARSCHUWING! Onvoldoende smeren van de snijuitrusting kan een breuk van de ketting veroorzaken wat tot ernstige en,zelfs dodelijke verwondingen kan leiden.

Zaagkettingolie

Zaagkettingolie要去en goede heching aan de motorzaagketting en tevens goede vloeie-eigenschappen hebben, of het nu een warmer zomer of een koude winter is.

Als fabrikant van motorkettingzagen hebben wij een optimale zaagkettingolie ontwikkeld die door+zijn plantaardige basis bovendien biologisch afbreekbaar is. Wij raden het gebruik van once olie aan voor zowel een maximale levensduur van de motorzaagketting als voor behoud van het milieu. Als once zaagkettingolie net verkrijgbaar is, bevelen wij gewone zaagkettingolie aan.

Gebruik nooit afvalolie! Deze is schadelijk voor uzelf, voor de machine en het milieu.

BELANGRIJK! Bij gegruik van plantaardige kettingolie, moet u de zaagketting demonteren en ketting en zaagbladgleuf schoonmaking, voor u ze langearend opberget. Anders bestaat het risico dat de kettingolie oxideert, wat ertoe leidt dat de zaagketting stijf worden et het neuswiel van het zaagblad aanloopt.

Kettingolie bijvullen

• Al once motorkettingzaagmodelen—hebben automatische kettingsmering. Een anteil modellen is ook leverbaar met verstelbare olistroom.

• De tank voor de kettingolie en de brandstoffank zijn zo gedimensioneerd dat de brandstof op is voordat de kettingolie op is.

Deze veiligheidsfunctie vereistECHter wel dat men de juiste kettingolie gebruikt (met te dunne en dunvloeiende olie raakt de kettingolietank leeg voor de brandstof op is),dat men once aanbevelingen met betrekking tot de carburateurinstalling volgt (met een te "magere" instelling gaat de brandstof langer mee dan de kettingolie) en dat men once aanbevelingen met betrekking tot de snijuitrusting volgt (een te lang zaagblad heefteer kettingolie nodig).

Controle van de kettingsmering

• Controller bij elk teankbeurtde kettingsmering.Ziede instructies in het hoofdstuk Smeren van hetneuswiel van het zaagblad.

Hou de zaagbladpunt op ca. 20 cm (8 duim) op een vastlicht voorwerp gericht. Na 1 minuut draaien met 3/4 gas geven, moet er een duidelijkke ollerand te zien zich op het lichte voorwerp.

• Controller of het kettingoliekanaal van het zaagblad open is. Maak schoon indien nodig.

• Controller of de zaagbladgroef schoon is. Maak schoon indien nodig.

• Controller of het neuswiel van het zaagblad soepel draait en of de smeeropening van het neuswiel open is. Maak schoon en smeer indien nodig.

Als de kettingsmering Niet werkt na de bovenstaande controles en de bijbehorende maatregelen, moet u de motorkettingzaag maar uw serviceworkplaats brengen.

Kettingaandrijftandwiel

De koppelingtrommel is voorzien van een van de volgende kettingaandrijftandwielen:

A Spur-aandrijftandwiel (kettingaandrijftandwiel vastgesoldeerd op de trommel)
B Rim-aandrijftandwiel (vervangbaar)

B

Controleer regelmatig het slijtageniveau van het kettingaandrijf-tandwiel. Vervang het als het abnormalaal versleten is. Het kettingaandrijf-tandwiel要去 verwangen worden telkens men de ketting verwangent.

Naaldlager smeren

Beide soorten kettingpoelie's hebben een naaldlager aan de uitgaande as, dat regelmatig gesmeerd moet worden (1 keer per week). N.B.! Gebruik lagervet van goede kwaliteit of motorolie.

Slijtagecontrole van de snijuitrusting

Controller de ketting dagelijks:

• Of er zichbare barsten in klinken en schakels+zijn.
• Of de ketting stijf is.
• Of klinken en schakels abnormaal versleten zijn.

Gooi de zaagketting weg als deze een of enkele van bovenstaande punten vertoont.

We raden aan een neue zaagketting te gebruiken om de slijtage van de ketting die u gebruikt te controleren.

Wanneer de lenghte van de snijtanden slechts 4mm bedraagt, is de ketting versleten en moet ze verrangen worden.

Zaagblad

Controleer regelmatig:

• Of er braam zit op de buitenzijden van het zaagblad. Vijl weg indien nodig.

• Of de zaagbladgroef abnormaal versleten is. Vervang het zaagblad indien nodig.

• Als de zaagbladneus abnormaal of ongelijkmatig versleten is. Als er een "holte" ontstaat in waar de radius van de zaagbladneus ophoudt, was de ketting Niet voldoende gestrekt.

Voor een zo lang möglichke levensduur moet het zaagblad elke dag omgedraaid worden.

WAARSCHUWING! Het grootste gedeelte van de ongevallen met motorkettingzagen gebeurt wanner de hetting de gebruiker raakt.

Draag altijd persoonlijke
veiligheidsultrusting. Zie instructues in
het hoofdstuk Persoonlijke
veiligheidsultrusting.

Voer geen taken uit waarvoor u zich nicht voldoende gekwalificeerd aesthetic. Zie instructies in de hoofdstukken Persoonlijke veiligheidsuitrusting, Maatregelen om terugslag te voorkomen, Snijuitrusting en Algemene werkinstructies.

Voorkom situations waar risico op terugslag bestaat. Zie instructies in het hoofdstuk Veiligheidsuitrusting voor de machine.

Gebruik de aanbevolen snijuitrusting en controllerer de condite waar ze zich bevindt. Zie instructies in het hoofdstub Algemene werkinstucties.

Controller de werkung van de verilgheidsonderdelen van de motorkettingzaag. Zie instructies in de hoofstukken Algemene werkinstructies en Algemene verilgheidsinstructies.

Monteren van zaagblad en ketting

WAARSCHUWING! Wanner u aan de ketting werkt, moet u altijd handschoenen dragen.

Controller of het kettingrem ontkoppeld is door de terugslagbeveiliging van de kettingrem aan de voorste handvatbeugel te duwen.

Verwijder de zaagbladmoeren en het koppelingdeksel (kettingrem). Verwijder de transportbescherming (A).

A

Monteer het zaagblad over de zaagbladbouten. Plaats het zaagblad in deijkenste stand. Plaats de ketting over het kettingaandriiftandwiel en in de zaagbladgroef. Begin aan de bovenkant van het zaagblad.

Controller of de randen van de motorzaagschakels op de bovenkant van het zaagblad waar voren zijn gericht.

Monteer het koppelingdeksen en Zoek de kettingafstelpen in de opening van het zaagblad. Controller of de aanrijschakels van de ketting op het aanrijftandwiel passen en of de ketting juis in de groef van het zaagblad zit. Draai de motorzaagbladmoeren met de hand vast.

Span de ketting door met behulp van de combisleutel de kettingspanschoef met de klok mee te schroeven. De ketting moet aegspanpen worden tot ze Niet langer slap hangt aan de onderkant van het zaagblad.

De ketting is juist gespannen wanner ze nicht langer slap hangt aan de onderkant van het zaagblad en toch gemakkelijk met de hand kan worden voortbewogen. Hou de tip van het blad omhoog en draai de zaagbladmoeren met de combisleutel vast.

Op een neue ketting moet de kettingspanning vaak gecontroleerd worden tot de ketting goed "ingelopen" is. Controleer regelmatig de kettingspanning. Correct aangespannen kettingen geen goede bedrijfsprestaties en hebben een lange levensduur.

Monteren van schorssteun

Voor het monteren van een schorssteun – neem contact op met uw servicewerkplaats.

Brandstof

Let op! Uw machine is uitergerust met een tweetaktmotor; gebruik steeds een mix van benzine met tweetaktolie. Om zeker teijken van de juiste meldverhouding, is het erg belangrijk dat u de oliehoeveelheid steeds nauwkeurig afmeet. Als ukleine brandstoffhoeveelheden mengt, hebben zichs kleine afwijkingen van de juiste oliehoeveel- heid een groe invloed op de meldverhouding.

WAARSCHUWING! Zorg steeds voor een goede ventilatie bij het vullen en hanteren van brandstof.

Benzine

• Gebruik loodvrije of gelode benzine van een hoge kwaliteit.
  N.B.! Motoren voorzien van een katalysator要去en op een loodvrij benzine-oliemengsel lopen. Gelode benzine maakt de katalysator kapot en de werking worden nihil. Een groene tankdop op motorzagen met katalysator geeft aan dat u alleen loodvrijne benzine mag gelebruiken.
• Het aanbevolen laagste octaangetal is 90 (RON). Indien u de motor gelebruikt met benzine met een lager octaangetal dan 90, kan het zogenaamde pingelen voorkomen. Dit leidt tot een hogere motortemperatuur en hogere belasting van de lagers, wat ernstige schade aan de motor kan veroorzaken.
• Als men voortdurend met een hoop torental werkkt (b.v. Snoeien) is het aan te raden een hoger octaangehalte te gebruiken.

Milieubrandstof

JONSERED beveelt het gebruik van milieuvriendelijkne benzine aan (zogenaamde alkylaatbenzine), hetzij Aspen tweetaktbenzine hetzij milieubenzine voor viertakt-motoren gemengd met tweetaktolie zoals hieronder aangegeven. Let op dat het nodig kan zichen de carburateur af te stellen wanneer u van brandstof verandert (zie de instructies in het hoofdstuk Carburateur).

Inlopen

De eerste tien uur moet u voorkomen op een veel te hoog toerental te werken.

Tweetaktolie

Voor de beste resultaten en prestaties, moet u JONSERED tweetaktolie gebruiken, die speciaal wordt gemaakt voor once luchtgekoelde tweetaktmotoren.
- Gebruik nooit tweetaktolie die bedoeld is voor watergekoelde buitenboardmotoren, zogenaamde outboardoil (aangeduid met TCW).
- Gebruik nooit olie bedoeld voor vier-takt motoren.
- Een lage oliekwaliteit of een te rijk olie/ brandstofmengsel kan de functie de katalysator op het spelzet en de levensduur verminderen.

Mengverholding

1:50 (2%) met JONSERED tweetaktolie.

1:33 (3%) met andere olie, gemaakt voor luchtgekoede tweetaktmotoren, geklassificeer voor JASO FB/ISO EGB.

Benzine, liter	Tweetaktolie, liter
	2% (1:50)	3% (1:33)
5	0,10	0,15
10	0,20	0,30
15	0,30	0,45
20	0,40	0,60

Mengen

• Meng de benzine en olie altijd in een schone jerrycandie goedgekeurd is voor benzine.
• Begin alsijd met de helft van de benzine die gemengd moet worden erin te gieten. Giet er daarna de gehele oliehoeveelheid bij. Meng (schud) het brandstoffmengsel. Giet er de resterende hoeveelheid benzine bij.
• Meng (schud) de brandstofhoeveelheid goed voor u de brandstoftank van de machine vult.
• Meng Niet meer brandstof dan voor max. 1 maand nodig is.
• Als u de machine gedurende een langereijd nicht gebruikt, moet u de brandstoffank leeg makeen en hem schoonmakers.

Kettingolie

• Als smeermiddel raden we een speciale olie aan (kettingsmeerolie) met goede adhesie.

• Gebruik nooit gebruiktte olie. Dit kan de oliepomp, het zaagblad en de ketting beschadigen.
• Het is belangrijk het juiste olietype te gebruiken in verhouding tot de luchttemperatuur (juiste viscositeit).
• Bij temperaturen onder 0^ worden bepaalde oliesoorten minder visceus. Dit kan de pomp overbelasten en de componenten van de pomp beschadigen.
• Neem contact op met uw dealer voor het kiezen van de juist kettingolie.

Tanken

WAARSCHUWING! Om het risico op brand te verminderen,要去 u de volgende voorzorgsmaatregelen nemen:

Rook nicht en plaats ook geen warm voorwerp in de buurt van de brandstof.

Stop de motor en LAST hem voor het tanken enkele minuten afkoelen.

Open de dop van de tank voorzichtig wanner u wilt tanken zodat eventuele overdruk langzaam verdwijnt.

Draai de dop van de tank goed vast na het tanken.

Verwijder de machine steeds van de tankplaats, voor u de motorzaag start.

Maak de dop van de tank en de directe omgeving goed schoon. Maak de brandstof- en kettingolietanks regelmatig schoon. Het brandstofffilter要去 minstens een keer per Jaar vervangen worden. Verontreinigingen in de tank kuren defecten veroorzaken. Zorg ervoor dat de brandstof goed gemengd is door de jerrycan voorzichtig te schudden voor u de tank vult. De volumes van de kettingolie- en brandstoffans精益求精 op elkaar afgestemd. Vul waarom de kettingolie- en de brandstoffank altijd op hetzelfde tijdstip.

WAARSCHUWING! Brandstof en brandstofdampen zijn uiterst brandgevaarlijk. Wees voorzichtig bij het hanteren van brandstof en kettingolie. Vergeet het brand-, explosie- en inademingsgevaar Niet.

Tank nooit wanneer de motor van de machine loopt.
Zorg voor een goede ventilatieijdens het tanken en het Mengen van brandstof (benzine en 2-takt olie).

• Verplaats de machine ten minste 3 m van de tankplaatsvoor u de motor start.

• Start de machine nooit:

1 Als u brandstof of hettingolie op de machine heeft gemorst. Nem alle gemorste brandstof af en laat de benzineresten verdampen.
2 Als u brandstof op uzelf of op uw kleding gemorst heeft, trek schone kleding aan. Was de lichaamsdelen die in contact+zijn geweest met brandstof. Gebruik water en zoep.
3 Als de machine brandstof lekt. Controller de tankdop en de brandstoffleidingen regelmatig op lekkage.

WAARSCHUWING! Gebruik nooit een machine met zichbare beschadigingen aan bougiebescheming en ontstekings-kabel. Er bestaat een risico van vorkvorming, wat brand kan veroorzaken.

Transport en opbergen

Berg de motorkettingzaag en de brandstof zo dat eventuelle lekkage en dampen nicht in contact kuren komen met vonden of vlammen. Bijvoorbeeld elektrische machines, elektrische motoren, stopcontacten/schakelaars, verwarmingsketeels e.d.
- De brandstof moet in waarvoor bedoelde en goedgekeurde tanks worden bewaard.
- Bij opslag van langere duur en transport van de motorkettingzaag moeten de brandstof-en zaagkettingolietanks worden geleegd. Vraag bij uw tankstation of de gemeente waar u de afgetapte brandstof en kettingolie kwijt kan.
- De transportbescherming van de snij-uitrusting要去ijdens transport of opslag van de machine alsijd aangebracht zijn, om abusievelijk contact met de scherpe ketting te vermijden. Ook een ketting die nicht beweegt, kan ernstig letsel toebrengen aan de gebruiker of andere Personen, die de ketting aanraken.

Opslag voor langearend

Leeg de brandstof- en olietanks op een goed geventileerde plaats. Bewaar de brandstof in goedegekeurde jerrycans op een veilige plaats. Monteer de zaagbladbescherming. Maak de machine schoon. Zie instructies in het hoofdstuk Onderhoudsschema.

Zorg ervoor dat de machine goed is schoongemaaakt en dat een volledige servicebeurt is gegeven voor een langeperiode van stalling.

Starten en stoppen

WAARSCHUWING! Voor het starten moet u rekening houden met de volgende punten:

De kettingrem moet geactiveerd zijn wanneer de motorzaag worden gestart, om het risico van contact met de draaiende ketting bij de start te verminderen.

Start de motorkettingzaag nooit zonder daaagblad, ketting en alle kappen gemonteerd zijn. Anders kan de koppeling losraken en persoonlijk letsel veroorzaken.

Plaats de machine steeds op een stabiele ondergrund. Zorg ervoor dat u stevig staat en dat de ketting niet in contact kan komen met een voorwerp.

Hou onbevoegden uit het werkgebied.

Koude motor

Starten: De kettingrem要去 geactiveerd zich wanner u de motor start. Activeer de rem door de terugslagbescherming waar voren te brengen.

Ontsteking; choke: Zet de chokehendel in de chokestand. De stopschakelaar za dan automatisch in de startupitie worden gezet.

Startgas: De gecombineerde choke/startgasposition wird verkrogen door de hendel in de chokestand te zetten.

Brandstomp: Als de machine uitgerust is met een brandstomp (A): Druk een,aantal malen op de rubberen balg van de brandstomp totdat er brandstof in de balg komt. De balg hoeft nicht helemaaal gevuld te worden.

Decompressieklep: Als de machine uitergerust is met een decompressieklep (B): Druk de klep in om de druk in de cilinder te verminderen en om zo het starten van de machine te vergemakkelijken. De decompressieklep要去 algid gebruikt worden bij het starten. Wanner de machine gestart is, gaat de klep automatisch terug aan de beginpositie.

Warme motor

Volg bezelfde startprocedure als voor de koude motor,
maar zonder de chokehendel in de chokestand te zetten.
De startgasstand worden verkreten door de chokehendel
in de chokestande te zetten en hem terug in te drukken.

Starten

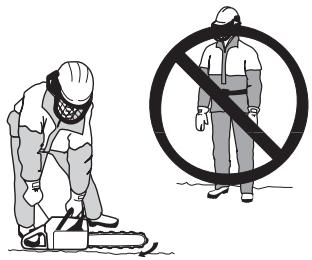

Grijp het voorste handvat beet met uw linkerhand. Plaats uwrechtervoet op het onderste van het achterste handvat en druk de motorzaag op de grond. Grijp de starthendel beet, en trek met uw rechtterhand langzaam aan het starterkoord tot u waarstand voelt (starthaken gripen in) en trek daarna eenaarpeerkeer snel en kort. Wikkel het startkoord nooit rond uw hand.

N.B.! Trek het starterkoord Niet volledig UIT en-Laat de starthendel Niet zomaar los wanner het volledig uitgetrokken is. Dit kan tot beschadigingen van de machine leiden.

Druk de chokehendel onmiddelijk in wanneer de motor ontsteekt, en herhaal de startupingen tot de motor start. Wanneer de motor start, geef snel vol gas en het startgas worden automatisch uitgeschakeld.

Omdat de kettingrem nog steeds geactiveerd is moet het toerental van de motor zo snel möglichk terug maar nullast, wat u bereikt door de gasvergrendeling sneluit te schakelen. Daardoor voorkomt u onnodige slijtage van koppeling, koppelengstrommel en remband.

Let op! Reset de kettingrem door de terugslagbescherming terug te brengenaar de handvatbeugel. De motorkettingzaag is dan klaar voor gebruik.

WAARSCHUWING! Langdurige
inademing van de uiltaatgassen van de
motor, kettingolienevel en stof van
zaagsel kan een gezondheidsrisico
vormen.

• Start de motorkettingzaag nooit zonder da zaagblad, zaagketting en alle kappen correct gemonteerd zich. Zie de instructies in het hoofdstuk Monteren. Wanner er zaagblad en ketting Niet op de motorzaag zich gemonteerd, kan de koppeling losraken en ernstig letsel veroorzaken.

• De kettingrem要去 geactiveerd zich wanner u de motorzaag start. Zie instructies onder het hoofdstuk Starten en stoppen. Gebruik nooit de valstart voor de motorzaag. Deze methode is zeer gevaarlijk,ondat u makkelijk de controle over de motorzaag kutverliezen.

• Start de machine nooit binnenshuis. Vergeet net dat het gevaarlijk is om de uitlaatgassen van de motor in te ademen.

• Controller de omgeving en vergewis u ervan dat er geen risico.bestaat dat mensen of dieren in contact komen met de snijuitrusting.

• Hou de motorzaag algid met beiden handen beet. Hou uwrechtterhand op de weiterhandgreep en uw linkerhand op de voorhandgreep. Alle gebruikers, zowel rechts- als linkshandigemooten deze grep gebruiken.Hou stevig vast zodat uw duimen en vingers de handgrepen van de motorzaag omsluiten.

Stoppen

U stopt de motor door het stopcontactaar stopstand te schuiven.

Voor ieder gebruik:

1 Controller of de kettingrem goed werkt en nicht beschadigd is.
2 Controller of de awhilee rechtherhandbescherming nicht beschadigd is.
3 Controller of de gashendelvergrendeling goed werkt en nicht beschadigd is.
4 Controller of het stopcontact goed functioneert en onbeschadigd is.
5 Controller of alle handvatten vrij van olie+zijn.
6 Controller of het trillingsdempingssysteme goed werkt en Niet beschadigd is.
7 Controller of de geluidemper goed vast zit en nicht beschadigd is.
8 Controller of alle onderden van de motorkettingzaag vastgedraaid zich en dat ze nicht beschadigd zich onontbreken.
9 Controller of de kettingvanger op+zijnplaats zit en nicht beschadigd is.
10 Controller de kettingspanning.

Algemene werkinstrcties

BELANGRIJK!

In dit hoofdstuk nemen we de basisveiligheidsregels voor het werken met een motorkettingzaag door. Deze informatie kan nooit de kennis verrangen die een vakman via opledingen en praktische ervaring hebts verworven. Wanner u in een situation bebandt waar u Niet goed weet hoe u verder te werk要去en,要去 u een expert raadplegen. Wend u touw dealer, uw serviceworkplaaties of een ervaren motorkettingzaaggebruiker. Vermij gebruik waarvan u vindt dat u Niet voldoende gekwalificeerd bent!

Voor u de motorkettingzaag gaat gebruiken, moet u weten wat terugslag is en hoe dit voorkomen kan worden. Zie instructies in het hoofdstuk Maatregelen die terugslag voorkomen.

Voor u de motorkettingzaag gaat gebruiken moet u begrijpen wat het verschil is:tussen zagen met de onderkant en zagen met de bovenkant van het zaagblad.Zie de instructies in het hoofdstuk Maatregelen om terugslag te voorkomen en De veiligheidsuitrusting van de machine.

Draag altiijd persoonlijke veriligeidsuitrusting. Zie instructies in het hoofdstuk Persoonlijke veriligeidsuitrusting.

Basisveiligheidsregels

1 Controller de omgeving:
- Om ervoor te zorgen dat u de controle over uw machine nicht kurz verliezen vanwege omstanders, dieren of een andere reden.
- Om te voorkomen dat omstanders en dieren in contact komen met de ketting of geraakt worden door de vallendeBoom en gewond raken.

N.B.! Volg de hierboven genoemde puntenaar gebruik de motorkettingzaag nooit als u niet de mogelijkheid heeft om hulp in te roepen in geval van een ongeval.

2 Gebruik de motorkettingzaag Niet in ongunstige weersomstandigheden. B.v. bij dichte mist, hevige regen, harde wind, hevige koude enz. Werken in slechte weersomstandigheden is vermoeiend en kan tot gevaarlijke situatuies leiden, zo kan de grond glad zijn, de wind de valrichting van de boom beinvloeden enz.
3 Wees extra voorzichtig bij het afzagen vankleine takken en zaag Niet in struiken (=veel kleine takken tegelijkertijd). Kleine takken kanne na het afzagen vastraken in de ketting, in uw gezicht e.d. geslingerd worden en ernstige verwondingen veroorzaken.

4 Zorg ervoor dat u veilig kunt gaan en staan. Controleer of er eventuele hindernissen zijn als u onverwacht snel moet+kunnen wegkomen (wortels, stenen, takken, kuilen, greppels enz.).Wees extra voorzichtig wanneer u op hellend terrein werkt.

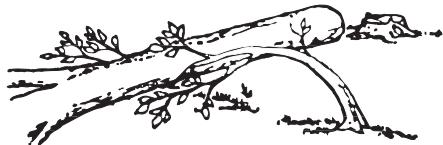

5 Wees extra voorzichtig wanner u in bomen zaagt die gespannen zijn. Een gespannen boom kan zowel voor als na het doorzagen in zijn normale stand terug

vliegen. Als u op de verkeerde plaats staat of de inkening op de verkeerde plaats maakt, kan dit ertoe leiden dat de boom u of de machine raakt zodat u de controle verliest. In beide geallen kunt u ernstig gewond raken.

6 Wonneer u zich verplaatst moet de ketting vergrendeld worden met de kettingrem en moet de motor uitgeschakeld worden. Draag de motorkettingzaag met het zaagblad en de ketting maarchter gritc. Als het om een langere verplaatsing gaat, moet u de zaagbladbeschermng gebruiken.

7 Wonneer u de motorzaag op de grond plaatst, moet u de ketting met de kettingrem blokkeren en ervoor zorgen dat u de machine in de gaten kurz honden. Als de motorzaag een langere tjid "geparkeerd" worden, moet u de motor uitzetten.

Basisregels

1 Door te begrijpen wat terugslag is en hoe het veroorzaakt worden, kut u het verrassingseffect reduceren of elimineren. Het verrassingseffect verhoegt het ongevalrisico. De meeste terugslagen maar Klein, maar sommige{kennen bliksemsnel en erg krachtig�n.
2 Hou de motorzaag aktijd stevig vast met uw rechterhand op hetijkenste handvat en uw linker handvat op het voorste handvat. Plaatens uw duimen en vingers rond de handvatten. Ledeereen, of men nu rechts- of linkshandig is, moet de motorzaag opdezeman vastgrijpen. Want dit is de Beste greed om het terugslageeffect te reduceren en de controle over de motorzaag te behouden. Laat de handvatten Niet los!

3 De meeste terugslagongevallen gebeuren bij het snooeien. Zorg ervoor dat u stevig staat en dat er niets op de grund ligt waarover u kutstruikelen of uw evenwicht kutn verliezen.

Door onoplettendheid kan de terugslagrisico-sector van de motorzaag onopzettelijk een tak, een boom in de buurt of een ander voorwerp raken, en terugslag verroorzaken.

Zorg dat u controle over het werkstuk hebt. Als de stukken, die u zaagt, Klein enicht zijn kannen ze in de ketting vastraken enaar u geworpen worden. Al hoef dit op zich Niet gevaarlijk te zich, u kurz erdoor verrast worden en de controle over de zaag verliezen. Zaag nooit opgestapelde stammen of takken zonder ze eerst uit elkaar te trekken. Zaag slechts een stem of een stuk per keer. Verwijder de afgezaagde stukken om uw werkterrein veilig te houden.

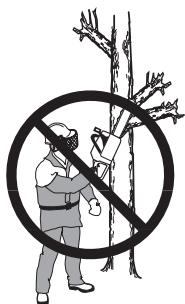

4 Gebruik de motorzaag nooit hoger dan schouderhoogte en zaag Niet met de tip van het zaagblad. Zaag nooit wanner u de motorzaag slechts met een hand vasthoudt!

5 Om volledige controle te hebben over uw motorkettingzaag is het noodzakelijk dat u stabiel staat. Werk nooit verwilu op een trap staat, hoog in

een boom of opplaatsen waar u geen stabiele ondergrond hebt om op te staan.

6 Zaag met een hoge kettingsnelheid, d.w.z. met volgas.
7 Wees extra voorzichtig wanner u met de bovenkant van het zaagblad zaagt, d.w.z. wanner u van de onderkant van het zaagvoorwerp zaagt. Dit worden zagen met duwende ketting genoemd. De ketting duwt de motorzaag dan waar achteren aan de gebruiker toe. Wanner de ketting beklemd raakt, kan de motorzaagaarachteren aanu toe worden geworpen.

8 Als de gebruiker deze duwende beweging nicht pareert, bestaat het risico dat de motorzaag zo ver waarchyter wordt geduwd dat dererugslagrisicosector van het zaagblad het enige contact met de boom vormt, wat tot terugslag leidt.

Met de onderkant van het zaagblad zagen, d.w.z. van de bovenkant van het zaagvoorwerp waar beneden, worden zagen met trekkende ketting genoemd. Dan worden de motorzaagaar deBoom getrokken en de voorkant van de motorzaaghuis vomt dan een naturulijke steun tegen de stam. Bij zagen met trekkende ketting hebelt gebruiker meer controle over de motorkettingzaag en waar de terugslagriscsector van het zaagblad zich bevindt.

9 Volg de vijl- en onderhoudsinstructies voor het zaagblad en de ketting. Als u het zaagblad en de ketting verrangent, mag slechts eén van de door ons aanbevolen combinaties gebruikt worden. Zie instructs in de hoofdstukken Snijuitrusting en Technische gegevens.

Basistechniek zagen

WAARSCHUWING! Gebruik nooit een motorzaag door hem met een hand vast te houden. U kunt een motorzaag nicht veilig controlleren met een hand. Hou de handgrepen.altijd met bevide handen stevig vast.

Algemeen

• Geef altijd volgas bij het zagen!
• Laat de motor na elke zaagsnede stationair draaien (als de motor langdurig op volle toeren draait zonder dat hij belast worden, d.w.z. zonder de waarstand die de motor bij het zagen via de ketting ondervindt, kan dit tot ernstige beschadigingen van de motor leiden).
• Vanaf de bovenkant zagen = met "trekkende" hetting zagen.
• Vanaf de onderkant zagen = met "duwende" ketting zagen.

Zagen met een "duwende" ketting betekent een groter risico op terugslag. Zie instructies in het hoofdstuk Maatregelen die terugslag voorkomen.

Benamingen

Zagen = Algemene renaming voor zagen door hout.

Snoeien = Takken van een geveldeBoom afzagen.

Splijten = Wonneer het voorwerp dat u door/af wilt zagen afbreekt voor u de hele zaagsnede aangebracht heb.

Voor het zagen要去 rekening houden met vrij erg belangrijke factoren:

1 De snijuitrusting mag Niet vastgeklemd worden in de motorzaagsnede.

2 Het zaagvoorwerp mag Niet splijten.

3 De ketting magijdens en na het zagen nicht in contact komen met de grond of een ander voorwerp.

4 Bestaat er risico op terugslag?

5 Kunt u op deze grond en in deze omgeving veilig.gaen en staan?

Dat de ketting worden vastgeklemd of dat het zaagvoorwerp splijt is te wijten aan twee oorzaken: welke steun het zaagvoorwerp voor en na het zagen heeft en of het zaagvoorwerp onder spanning staat.

De erder genoemde ongewenste verschijnselen konnen in de meeste gezallen voorkomen worden door het zagen in twee stappen uit te voeren: vanaf de boven- en de onderkant. Het gaat erom de "wil" van het zaagvoorwerp om de ketting vast te klemmen of te splijten, te neutraliseren.

BELANGRIJK! Als de ketting wordt vastgeklemd in de motorzaagsnede: schakel de motor uit! Probeer de motorkettingzaag Niet los te trekken. Als u dit doekt sunt u zich verwonden aan de ketting wonneer de motorzaag plotseling loskomt. Gebruik een hefboom om de motorkettingzaag los te make.

Hieronder volgt een theoretische beschrijving van hoe de meeste voorkomende situatuies waarmee de gebruiker van een motorkettingzaag te makek krijt, gezendeert要去en worden.

Snoeien

Bij het snoeien van dikkere takken moet mendezelfde principes toepassen als bij het zagen.

Zaag moeilijke takken stukje voor stukje af.

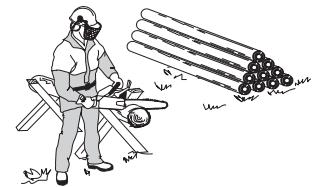

Zagen

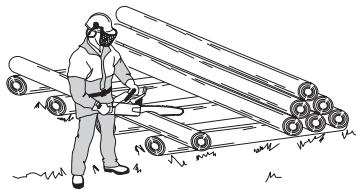

WAARSCHUWING! Probeer nooit te zagen in stammen als ze opgestapeld liggen of wanneer eenaar stammen dicht bij elkaar liggen. Dergelijk handelwijzen vergroten het risico van terugslag aanzienlijk, wat kan leiden tot ernstig of levensbedreigend letset.

Als u een stapel stammen heeft,要去 iedere stam die u wilt zagen, van de stapel af, op een zaagbok of -tafel worden gelegd en apart worden doorgezaagd.

Verwijder de doorgezaagde stukken uit het werkterrein. Door ze in het werkterrein te lately litgen, vergroot u zowel het risico om per ongeluk terugslag te krijgen als het risico om uw balans te verliezen verwijl u werkt.

De stam ligt op de grond. Er bestaat geen risico dat de ketting worden vastgeklemd of dat de stam splijt. Het risico dat de ketting na het doorzagen de grond raakt, isECHTER wel groot.

Zaag van bovenaar beneden door de hele stam. Wees voorzichtig op het einde van de motorzaagsnede zatat u voorkomt dat de ketting de grond raakt. Blij vol gas revenaar wees bereid om te reageren indien dit nodig moctzijn.

Als dit möglich is (kan de stam geroteerd worden?) zaag de stam dan voor 2/3 door.

Roteer de stam zo dat de resterende 1/3 van bovenaf kunt zagen.

De stam worden aan een kant ondersteund. Groot risico op splijten.

Begin met van onder maar boven te zagen (ca. 1/3 van de stam diameter).

Zaag de stam daarna van bovenaar beneden door zodat de twee zaagsneden elkaar ontmoeten.

De stam worden aan beiden kanten ondersteund. Groot risico dat de ketting worden vastgeklemd.

Begin met van onder maar boven te zagen (ca. 1/3 van de stam diameter).

Zaag de stam daarna van bovenaar beneden door zodat de twee zaagsneden elkaar ontmoeten.

Veltechniek

BELANGRIJK! Voor het vellen van een boom is weil techniek vereist. Een onervaren motorkettingzaaggebruiker mag geen bomen vellen met de motorzaag. Voer nooit taken uit waarvoor u niet voldoende gekwalificeerd bent!

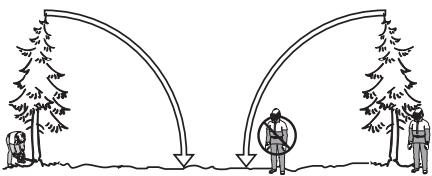

Veiligheidsafstand

De veiligheidsafstandussen de boom die gemeld zal worden en de dichtstbijzinde werkplek moet ten minste 2 1/2 booblengtes bedragen. Zorg ervoor that niemand zich voor eenijdens het vellen in deze "risicozone" bevindt.

Velichting

Bij het vellen van bomen is het de bedoeling dat de boom zo geveld worden dit het snoeien en het doorzagen van de geveldeBoom in zulk "eenvoudig" terrein als möglichk kan gebeuren. U moet ereilig kunnen gaan en staan.

Nadat u bepaald heeft in welke richting u wilt dat de boom valt, moet u ook beoordelen wat de natuurlijke valrichting van de boom is.

Die worden bepaald door de volgende factoren:

Helling
Hoe gebogen de boom is
Windrichting
Takkenconcentratie
Eventueel gewicht van de sneeuw op de boom
- Obstakels binnen de reikwijdte van deBoom: bijv. andere bomen, elektriciteitsleidingen, wegen en gebouwen.
- Kijk waar schade of rot in de stam, waardoor het waarschijnlijk is dat deBoom breekt en valt voordat u dit verwacht.

Na deze beoordeling kan men gedwongen zich om deBoom in+zijn naturuurlijke richting te lately vallen odomat blijktdat het onnogelijk of te gevaarlijk is om te proberen deboom in de gewennenfte richting te lately vallen.

Een andere belangrijke factor, die geen invloed heeft op de valrichting, maar wel belangrijk is voor uw persoonlijke verilgheid, is dat u moet controleren of de boom geen beschadigde of "dode" takken heeft die af+kunnen breken en u konnen verwonden.

In de eerste plaat smoet voorkomen worden dat de vallende boom vastraakt in een andere boom. Het is erg gevaarlijk om zoin vastgeraakte boom op de grond te

krijgen en het ongevalsrisico is erg groot. Zie instructies in het hoofdstuk Hanteren van een misluktte poging.

BELANGRIJK! Op kritieke velmomenten要去 de gehoorbeschers direct na het voetooien van motorzaagwerkzaamheden opgefleapt worden, zodate u geluiden en waarschuwingssignalen kutn opmerken.

Onderste gedeelte van de stam Snoeien en vluchtweg

Haal altijd tot schouderhoogte de takken van de stam. Het is het veiligst van onder maar boven te werkken en de stam tussen u en de motorkettingzaag te houden.

Verwijder de vegetatie rond de boom en controllerer of er eventuele hindernissen (stenen, takken, kuilen enz.) zijn zodat u gemakkelijk weg kunt komen wanner de boom begint te vallen. De vułchtweg moet in een hoek van circa 135^ (schuin achechterwaarts) gegenover de geplande valrichting liggen.

1 Risicozone
2 Vluchtweg
3 Velrichting

Vellen

WAARSCHUWING! We raden involoende gekwalificeerde gebrukers ten sterkste af bomen te vellen met een zaagbländigte die kleiner is dan de stam diameter!

Het vellen geleburt met drie zaagsneden. Eerst maakt men een inkeping die bestaat uit een bovenste inkeping en een onderste inkeping, en daarna worden het vellen beeindig met een zaagsnede. Door de inkepingen en de motorzaagsnede op de juisteplaats aan te brengen, kan men de valrichting erg nauwkeurig sturen.

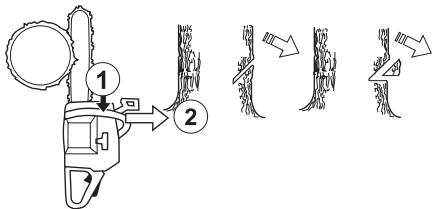

Inkeping

Bij het aanbrengen van de inkeping begint men met de bovenste inkingep. De voorhandgreep (1) van de zaag, worden gebruikt als velrichtpunt. Kijk langs de voorhandgreep maar een doel verderop in het terrein, waar u wilt dat de boom neervalt (2). Sta aan de rechterkant van de boom,chyter de zaag,en zaag met trekkende ketting.

Breng daarna de onderste inkening aan zodate die eindigt waar de bovenste inkening eindigt.

De inkepingsdiepe moet 1/4 van de stamdiameter bedragen en die hoekussen de bovenste en de onderste inkening ten minste 45^

De beiden inkepingen ontmoeten elkaar op de inkepinglijn. De inkepinglijn要去 volkommen horizontaal liggen en tegelijkertijd een rechtte hoek (90^) vormen met de gekozen valrichting.

Zaagsnede

De motorzaagsnede worden aangebrachte vanaf de andere kant van de boom en moet volkommen horizontal liggen. Sta links van de boom en zaag met trekkende ketting.

Breng de motorzaagsnede ca. 3-5 cm (1,5-2") boven de horizontale lijn van de inkeping aan.

Stek de schorssteun (indien deutsche gemonteerd is) ache ter het scharnierstuk. Zaag met vol gas en duw de ketting/het zaagblad langzaam in deBoom. Let op of de boom Niet in eenrichting beweegt die tegenovergesteld is aan de gekoen valrichting. Breng zodra de snijdiepie de toelaaat, een velwig of een breekijzer aan in de motorzaagsnede.

De motorzaagsnede moet parallel met de inkepinglij beeindigd worden zodate afstandussen beiden tenminste 1/10 van de stam diameter bedraagt. Het nicht doorgzaagde gedeelte worden scharnierstuk genoemd.

Het scharnierstuk doet Dienst als scharnier en stuart derichting van de vallende boom.

Als het scharnierstuk teklein is of doorgezaagd is of als de inkeping of de motorzaagsnede verkeerd geplaatst zich, kan men alle controle over de valrichting van de boom verliezen.

Wanner de motorzaagsnede en de inkening maar,zijn, moet de boom uit zichzelf beginnen te vallen of met behulp van de velwig of het breekijzer.

We raden aan een zaagbladlengthe te gebruiken die groter is dan de stam diameter van de boom, zodat de zaagsnede en de inkeping aangebracht worden met een zogenaamde "enkelvoudige snede". Zie de instructies in het hoofdstuk Technische gegevens welke zaagbladlengthes wij aanbevelen voor uw motorkettingzaag.

Er zijn methodes om bomen te vellen met een stam diameter die groter is dan de zaagbladlengthe. Bij deze methodes is het risico dat de terugslagrisico-sector van het zaagblad in contact komt met een voorwerp erg groot.

Hanteren van een mistrukte poging

"Vastgeraakte boom" omlaag halen

Het is erg gevaarlijk om zoin vastgeraakte boom op de grond te kriijgen en het ongevalsrisico is erg groot.

Probeer de boom die ergens opgevallen is nooit maar beneden te zagen.

Werk nooit binnen het risicogebied van bomen die vast hangen in een andere boom.

De veiligste methode is een takel gebruiken.

Gemonteerd op een trekker

Draagbaar

Bomen en takken zagen die onder spanning staan

Voorbereidingen: Beoordeel in welke richting de bomen/ takken gespannen zijn en waar het breekpunt (d.w.z. het punt waar de boom/tak zou breken als hij nog meer gespannen zou worden) zich bevindt.

Beoordeel hoe u de spanning het best kutn wegnemen en of u dit zichelfkunt. In extra gecompliceerde situatuies is de enige veilige methode geen motorkettingzaag te gebruiken en een takel te gebruiken.

In het algemeen geldt:

Sta zo dat u Niet het risico loopt geraakt te worden door de boom/tak wanner de spanning worden weggenomen.

Maak eén of meerdere sden op of in de buurt van het breekpunt. Zaag zo diep en breng zoveel sdenen aan als nodig is om de spanning in de boom/tak voldoende weg te nemen zodate boom/tak "afbrekt" bij het breekpunt.

Zaag een voorwerp dat onder spanning staat nooit hebelaal door!

Wanner u de boom/tak moet doorzagen, maakt u twee of drie snedes van 3-5 cm diep met 3 cmussenruimte.

Zaag cervolgens steeds dieper tot de spanning van de boom/tak verdwijnt.

Zaag de boom/tak cervolgens vanaf de andere kant door,\ nadat de spanning eraf is.

Maatregelen die terugslag voorkomen

WAARSCHUWING! De terugslag kan bliksemsnel, plotseling en krachtig+zijn en kan ertoe leiden dat de motorzaag,het zaagblad en de ketting tegen de gebruiker sloan. Als de ketting in beweging is wonneer ze de gebruiker raakt, kan dit tot ernstige en zelfs dodelijke verwongingen leiden. Het is niedzakelijk om te begrijpen waardoor terugslag wordenveroorzaaktenhoe terugslag voorkomen kan worden door voorzichtig en op de juiste manier te werken.

Wat is terugslag?

Terugslag is de benaming van een plotselinge reactie waar bij de motorzaag en het zaagblad terugslaan van een voorwerp dat geraakt werden door de terugslagriscsector van de zaagbladpunt.

Terugslag gebeurt altijd in de richting van het zaagbladoppervlak. Meestal slaan de motorzaag en het zaagblad omhoog enaar achteren aan de gebruiker toe. Maar dit kan ook in andere richtingen zijn, afhankelijk van de positie waarin de motorzaag zich bevindt op het ogenblick dat de terugslagrisico-sector in contact kommt met een voorwerp.

Terugslag vindt uitsluitend plaats wanner de terugslagrisico-sector van het zaagblad in contact komt met een voorwerp.

Snoeien

WAARSCHUWING! De meeste terugslagongevallen gebeuren bij het snoeien. Gebruik de terugslagriscosector van het zaagblad Niet. Wees uiterst voorzigint en vermijd dat de punt van het zaagblad in contact komt met de stam, andere takken of voorwerpen. Wees uiterst voorzigintig met takken die op spanning staan. Ze konnenaar u terugveren en ertoe leiden dat u de controle verliest, wat letsel kanveroorzaken.

Zorg ervoor dat u veilig kunt gaan en staan! Werk vanaf de linkerkant van de stam. Werk zo zich möglich bij de motorkettingzaag voor een zo goed möglichke controle. Indien möglich koet u het gewicht van de motorkettingzaag op de stam lately rusten.

Verplaats u uitsluitend wanner de stam zich:tussen u en de motorkettingzaag bevindt.

Stam van gevelde boom doorzagen

Zie instructies in het hoofdstuk Basistechniek zagen.

Algemeen

De gebruiker mag alleen die onderhouds- en servicewerkzaamheden uitvoeren die in deze gebruksaanwijzing worden beschreiben.

BELANGRIJK! Al het overige onderhoud dat Niet in dit handboek worden genoemd要去uitgevoerd worden door een erkende werkplaats (dealer).

Carburaturinstelling

Afhankelijk van de geldende milieu- en emissiewetgeving is uw motorzaag uiterust met een uitslagbegrenzer op de stelschroeven van de carburateur. Deze beperken de instelmogelijkheden tot maximaal een 1/2 slag.

Uw Jonsered-product is geconstrueerd en gemaakt volgens specificaties, die de schadelijke uitaatgassen reduceren.

Werking

• Via de gasklepbediening stuart de carburateur het toerental van de motor. In de carburateur worden brandstof en lucht vermengd. Dit meldsel (brandstof/ lucht) kan worden afgesteld. Om het maximum vermogen van de machine te konnen benutten,要去 de afstelling correct zich.
• De werkking van de katalysator is o.a. afhankelijk van een correct afgestelde carburateur. Volg de onderstaande instructies en gebruik een toerenteller als hulpmiddel.
• Afstellen van de carburateur houdt in dat de motor worden aangepast aan plaatselijke omstandigheden, b.v. klimaat, hoogte, benzine en soort 2-taktolie.
• De carburateur heeft drie afstelposities:

-L = Lage toeren-naald
- H = Hoge toeren-naald
- T = Stelschroef voor stationair draaien

• Met de L- en de H-naalden worden de gewenste brandstofhoeveelheid afgesteld in functie van de luchtstroom die opening van de gasklepbediening toelaat. Door de schroeven met de klok mee te draaien worden het lucht/brandstofmengsel merger (minder brandstof) en door ze gegen de klok in te draaien, worden het lucht/brandstofmengsel rijker

(meer brandstof). Een armer mensel geeft een hoger toerental en een rijker mensel een lager toerental.

• De T-schroef regelt de positie van de gasklebediening bij stationair draaien. Als de T-schroef met de klok mee wordt gedraad, krijgt men een hoger stationair torental en als ze tegen de klok in wordt gedraad, een lager stationair torental.

Basisafstelling en inrijden

Tijdens het testen in de fabriek worden de basisafstelling van de carburateur uit tegevoerd. De eerste tien uur moet u voorkomen op een veel te hoog torental te werkken.

N.B.! Als de ketting roeteert bij stationair torental moet de T-schroef gegen de klok in gedraaid worden tot de ketting stopt.

Aanbevolen stationair toerental: 2700 omw./min.

Fijnafstelling

Wonneer de machine "ingereden" is, moet de fijnafstelling van de carburateur uitgevoerd worden. Ze要去 uitgevoerd worden door een gekwalificeerdeskundig persoon. Eerst worden de L-naald, dan de T-schroef voor het stationair toerental en tenslotte de H-naald afgesteld.

Vervangen brandstofsoort

Een neue fijnafstelling kan nodig zich wanner de motorkettingzaag na het verrangen van brandstofsoort zich anders gedraagt met betrekking tot starten, acceleratie, max. torental enz.

Voorwaarden

• Voor met het afstellen worden begonnen, moet het luchtfilter schoon en het cilinderdeksel gemonteerd zijn. Als de carburateur afgesteld worden wanner het luchtfilter vuil is, krijgt men een te arm brandstoffmengsel wanner het luchtfilter worden schoongemaaakt. Dit kan tot ernstige beschadigingen van de motor leiden.
  Probeer de naalden L en H Niet voor bij de stoppen af te stellen, want dit kan tot beschadigingen leiden.
• Start de machine volgens de startinstructie en LASTZA. 10 min. warmdraaien.
• Plaats de machine op een plat oppervlak zodate het zaagblad weg van u af wijst en het zaagblad en de ketting Niet in contact komen met de ondergrond of een ander voorwerp.

Laag toerental-naald L

Draai de L-sproeier met de klok mee tot de stop. Wanneer de motor een slechte acceleratie heeft of nicht goed stationair loopt, moet u de L-sproeier gegen de klok in draaien tot een goede acceleratie en stationair torental is bereikt.

Fijnafstelling van schroef T

Het stationair toerental wordt afgesteld met de schroef T. Als afstelling nodig is, moet u terwijl de motor draaiit, de schroef met de klok mee draaien tot de ketting begint te roteren. Draai daarna de schroef gegen de klok in tot de ketting stilstaat. Het stationair toerental is correct

afgesteld wanner de motor in alle positives gelijkmatig draait en dit met een goede marge tot het toerental waarbij de ketting begint te draaien.

WAARSCHUWING! Als het stationair toerental zich zo kan worden afgesteld dat de ketting stilstaat, dient u uw dealer te raadplegen. Gebruik de motorzaag nooit voor ze correct is afgesteld of gerepareerd.

Hoge toeren-naald H

De motor worden in de fabriek afgesteld op zeiniveau.
Wanneer worden gewerkt op groe hoogte of onder andere weersomstandigheden, temperatures en luchtvochtigkeit kan het nodig zich de hoge-toerennaaald een weinig af te stellen.

N.B.! Wort de hoge-toerennaald te ver ingedraaid, kan dat beschadigingen van zuiger en/of cylinder verroorzaken.

Bij het testen in de fabrik worden de hoge-toerennaald zo ingesteld dat de motor voldoet aan de geldende wettelijkke eisen en tevens maximaal presteert. De hoge-toerennaald van de carburateur wordtervolgens vastgezet met een bewegingsbegrenzer in maximaaluitgeschroefde stand. De bewegingsbegrenzer beperkt de instelmogelijkheid tot maximaal een halve slag.

Correct afgestelde carburateur

Een correct afgestelde carburateur houdt in dat de machine zonder enige aarzeling accelereert en dat de machine een ietsje "lalt" bij vol gas geven. Verder mag de ketting niet roteren bij stationair draieren. Een te arm afgestelde L-naald kan tot startmoeilijkheden en slecht accelereren leiden. Een te arm afgestelde H-naald leidt tot een lager vermogen van de machine, een slechte acceleratie en/of motorbeschadiging.

Controle, onderhoud en service van de veiligheidsuitrusting van de motorkettingzaag

Let op! Om service en reparations aan de machine uit te voeren, is een speciale opleading nodig. Dit geldt vooroor de veiligeidsuitrusting van de machine. Als de machine eén van de volgende controles Niet goed doorstaat, raden wij aan dat u maar uw serviceworkplaats gaat.

Kettingrem met terugslagbeveiliging

Controle van slijtage aan de remvoering

Maak de kettingrem en de koppelingtrommel vrij van spaanders, hors en vuil. Vuil en slijtage hebben een negatieve invloed op het remvermogen.

Controleer regelmatig of de dikte van de remvoering op de meest versleten plaatens tenminste 0,6 mm bedraagt.

Terugslagbeveilingig controleren

Controller of der terugslagbeiligging geen zichtbare beschadigingen vertoont zoals materiaalbarsten.

Duw de terugslagbeveiliging maar voren en terug om te controlleren of hij makkelijk loopt en of hij stabel verankerd is bij় verbinding in het koppelingdeksel.

Controle van het traagheidsmechanisme

Hou de motorzaag, met de motoruit, boven een boomstronk of een ander stabiel voorwerp. Laat de voorhandgreep los en laat de motorzaag door zijn eigengewicht, draaiend rond dechterhandgreep, maar de stronk vallen.

Wanneer de punt van het zaagblad de stronk raakt, moet de rem geactiveerd worden.

Remvermogen controlleren

Plaats de motorkettingzaag op een stabiele ondergrund en start ze. Zorg ervoor dat de zaagketting Niet in contact kan komen met de grond of een ander voorwerp. Zie instructies onder de kop Starten en stoppen.

Hou de motorkettingzaag stevig vast met uw duimen en vingers stevig om de handvatten.

Geef volgas en activeer de kettingrem door uw linkerpols\ aar de terugslagbeveiliging te bewegen. Laat het voorste\ handvat Niet los. De ketting要去middelijk stoppen.

Gashendelvergrendeling

• Controller of de gashendel vergrendeld is in de stationaire stand wonneer de gashendelvergrendeling in de oorspronkelijke stand staat.

• Druk de gashendelvergrendeling in en controllere of ze teruggaat waar de oorspronkelijke positie wanneer uhaar loslaat.

• Controller of de gashendel en de gashendelvergrendeling vlot lopen en of hun terugspringveersystemen werken.

• Start de motorkettingzaag en geef vol gas. Laat de gashendel los en controllerer de de ketting stopt en stil blijft staan. Als de ketting roteert wonneer de gashendel in de stationaire stand staat, moet de stationair instelling van de carburateur gecontroleerd worden.

Kettingvanger

Controleer of de kettingvanger Niet beschadigd is en of hij vast zit in de het motorzaaghuis.

Controller of de rechterhandbeveiliging geen zichbare beschadigingen vertoont, bijv. materiaalbarsten.

Trillingdempingssysteme

Controller het trillingdempingselement regelmatig op materiaalbarsten en verrormingen.

Controller of het trillingdempingselement vast verankerd isussen de motorenheid en de handvateenheid.

Stopschakelaar

Start de motor en controllerer of de motor wordenuitgeschakeld wanner de stopschakelaar in destopstand worden gezet.

Geluiddempper

Gebruik de machine nooit wanner de geluiddempo defect is.

Controller regelmatig of de geluidemper vastzit in de machine.

Bepaalde geluiddempers zich voorzien van een speciaal vondenopvangnet. Indien uw machine utgerust is met zo'n geluiddempers, moet u het net minstens eén keer per week schoonmaken. Gebruik bij voorkeur een stalen

borstel. Een verstoapt net leidt tot oververhitting van de motor wat tot ernstige beschadigingen van de motor leidt.

Let op! Een beschadigd net mag nooit worden teruggeplaatst. Bij verstopping van het net zal de machine oververhitten waardoor de zuiger en cilinder kunnen worden beschadigd. Gebruik de machine nooit als de geluid-demper in slechte staat is. Gebruik de knalpot nooit wonneer het vondenopvangnet ontbreekt of defect is.

De geluiddemper is ontworpen om het geluid van de machine te reduceren, en om de uitaatgassen van de gebruiker weg te richten. De uitaatgassen zijn zeer heet en bevatten vonden die droge en ontvlambare materialen in brand hunnen steken.

Een geluiddempster voorzien van katalysator vermindert sterk de gehaltes koolwaterstof (HC), stikstofoxides (NO) en aldehyden in de uitlaatgassen. Koolmonoxide (CO, dat giftig maar reukloos is, wordt echter nicht verminderd! Werk waarom nooit in afgesloten of slecht geventilerde ruimtes. Wanner u werkrt met sneeuwwallen om u heen, in ravijnen of onder krappe omstandigheden moet algijd goede luchtcirculatie heersen.

Starter

WAARSCHUWING! De in het starterhuis gemonteerde terugspringveer is opgespannen en kan eruit springen als men Niet voorzichtig tewerk gaat en kan dan personelijk verwondingen veroorzaken.

Wees alti\dijk voorzichtig bij het verrangen van de veer of het startkoord. Gebruik een beschemmingsbril en beschemmingshandsd Schoenen.

Een gebroken of versleten starterkoord verrangen

• Draai de schroeven los waarmee de starter op het carter bevestigd is en verwijder de starter.

• Trek het starterkoord ca. 30 cm uit en til ze op tot de inkeping in de periferie van de schijf. Nulstel de terugspringveer door de schijf langzaamchyteruit te draaien.

Maak de bout in het midden van de schijf los en verwijder de schijf. Bevestig een newuuk starterkoord in de schijf en kaak ze vast. Wikkel het starterkoord circa 3 keer rond de schijf. Monteer de schijf tegen de terugspringveer zodat het uiteinde van de terugspringveer in de schijf haakt. Monteer de bout in het midden van de schijf. Leid het starterkoord door de opening in het starterhuis en de starthendel. Maak daarna een stevige knoop in het starterkoord.

De terugspringveer spannen

• Plaats het starterkoord in de inkeping van de schijf en draai de schijf 2 slagen maar rechts.

Let op! Controller de schijf, wanneer het starterkoord volledig uitgetrokken is, tenminste een halve slag gedraaid kan worden.

Een gebroken terugspringveer verwangen

• Til de koordpoelie op. Zie instructies in het hoofdstuk Een gebroken of versleten starterkoord verrangen. Denk eraan dat de terugstelveer opgespannen in het starterhuis ligt.

• Verwijder de cassette met de terugstelveer uit de starter.

• Smeer de terugstelveer in met dunne olie. Monteer de cassette met de terugstelveer in de starter. Monteer de koordpoelie en span de terugstelveer op.

Starter monteren

• Monteer de starter door eerst het starterkoord vollediguit te trekken en daarna de starter op het carter teplaatsen. Laat het starterkoord langzaam los zodat de starthaken in het wil gewijpen.
• Monteer de schroeven die de starter op zijnplaats houden en draai ze vast.

Luchtfilter

Het luchtfilter dient regelmatig te worden schoongemakt (stof en vuiil verwijderen) om de volgende problemen te vermijden:

• Storingen van de carburateur
  Moeilijkheden bij het starten
• Vermogensverlies
• Onnodige slijtage van de motoronderdelen.
  Abnormaal hoog brandstofverbruik
• Demonteer het luchtfilter door het cilinderdeksel te verwijderen en schroef het luchtfilter eraf. Bij het weer in elkaar zetten dient u te controlleren dat het filter dicht gegen de filterhoender ligt. Reinig het filter door het te schudden of af te borstelen.

Voor grondiger reinigen kunt u water en zeep gebruiken.

Na een lange gebruiksperiode kan het luchtfilter Niet meer wordengereinigd. Daarom moet het filter regelmatig verwangen worden. Een beschadigd luchtfilter moet altiijd verwangen worden.

Een JONSERED motorkettingzaag kan uitgerust worden met verschilende luchtfiltertypes afhankelijk van de werkkomgeving, de weersomstandigheden, het seizoen enz. Vraag uw dealer om advies.

Bougie

De volgende factoren zijn van invloed op de conditie van de bougie:

• Een incorrecte afstelling van de carburateur.
• Een verkeerd oliemengsel in de brandstof (te veel of verkeerde olie).
• Een vuil luchtfilter.

Deze factoren verooorzaken afzettingen op de elektroden van de bougie, wat tot motordefecten en startmoeilijkeden kan leiden.

Wanneer de machine te weinig vermogen heeft, moeilijk start of onregelmatifig onbelast draait, dient u altiijd eerst de bougie te controlleren voor u andere maatregelen neemt. Maak de bougie schoon als ze verstoit is en controllere of de afstand:tussen de elektronen 0,5mm bedraagt. De bougie要去 een maand gebruik, of eeder indien nodig, verrangen worden.

Let op! Gebruik steeds het correcte bougietype! Andere types können de zuiger/cilinder beschadigen. Zorg ervoor dat de bougie zag. radio-ontstoring heeft.

Neuswiel van het zaagblad smeren

Het neuswiel van het zaagblad moet bij elke tankbeurt gesmeerd worden. Gebruik een hiervoor bedoelde smeerspuit en lagervet van goede kwaliteit.

Naaldlager smeren

De koppelingsstrommel is voorzien van een naaldlager op de uitgaande as. Dit naaldlager moet regelmatig worden gesmeerd (1 keer per week). N.B! Gebruik lagervet van goede kaliteit of motorolie.

Zie instructies in het hoofdstuk Snijuitrusting.

Het instellen van de oliepomp

De oliepomp is instelbaar. Het instellen gebeurt door de schroef met een schroevendraier of combinatiesleutel te draaien. De machine wordt af fabriek geleverd met de schroef in positie 2. Door de schroef met de wijzers van de klok mee te draaien wordt de olietoevoerkleiner, door de schroef gegen de wijzers van de klok in te draaien groter.

Aanbevolen stand:

Zaagblad 13"-15": Positie 1

Zaagblad 15"-18": Positie 2

Zaagblad 18"-20": Positie 3

WAARSCHUWING! Bij het instellen mag de motor Niet draaien.

Koelsysteme

Om de werktemperatuur zo laag möglich te houden, is de machine uitgerust met een koelsystem.

Het koelsystem bestaat UIT:

1 Luchtinlaat in de starter.
2 Luchtgeleidingsrail.
3 Ventilatorschoepen op het vliegewiel.
4 Koelflenzen op de cilinder.
5 Cylinderkap (leidt de koellucht maar de cilinder).

Maak het koelsysteme een keer per week schoon met een borstel; dit moet vaker gebeuren wanner u in moeilijke omstandigheden werkt. Een vuil of verstopt koelsysteme leidt tot oververhitting van de machine waardoor de cilinder en zuiger beschadigd kannen worden.

Let op! Het koelsysteme van een motorkettingzaag met katalysator moet dagelijks schoongemaakt worden. Dit is vooral erg belangrijk op een motorkettingzaag met katalysator die vanwege de hogere uitlaatgastemperatuur een erg goede koeling van de motor en de katalysatoreenheid vereist.

Centrifugal reinigen "Air Injection"

Centrifugaal reinigen houdt het volgende in: Alle lucht deaar die carburateur gaat door de starter. Vuil en stof worden weggeblazen door de koelventilator.

BELANGRIJK! Om de werkung van de centrifugaalreiniging Niet in gevaar te brengen,要去 hij goed onderhonden worden. Maak de luchtinlaat van de starter, de ventilatorschoepen van het vliegwiel, de ruimte rond het vliegwiel, de inlaatpijp en de carburateurruimte schoon.

Gebruik in de winter

Wanner de machine worden gebruikt bij kou of sneeuw kunnen storingen in de werkung optreden die wordenverooraakt door:

• Een te lage motortemperatuur.
• ljsvorming op luchtfilter en bevriezing in de carburateur.

Men dient waarom speciale maatregelen te treffen, zoals:

• De luchtinlaat van de starter verminderen en zo de werktemperatuur van de motor verhogen.
• De inlaatlucht maar de carburateur verwarmen door de warmte van de cilinder te benutten.

Temperatures van 0^ oflager:

Het cilinderdeksel is voorbereid om aangepast te konnen worden voor gebruik bij koude. Draai aan de winterklep zodat de in de cilinder verwarmde lucht de carburateurkamer in kan en zo voorkomt dat bijv. het luchtfilter dicht vriest.

Voor gebruik bij temperaturen lager dan -5^ en/of in de sneeuw zijn ook verkrijgbaar:

• een special deksel (A) voor het starterhuis
• een winterplug (B) voor de luchtsproeier die volgens de tekening worden gemonteerd.

Deze verminderen de koude lucht en voorkomen dat er grote hoeveelheden sneeuw de carburateurkamer ingezogen worden.

N.B.! Wanner de winterplug is gemonteerd moet de winterklep open zich!

BELANGRIJK! Bij temperatenuren hoger dan -5^ of 0^ MOET de machine waar naar staandaard uitvoerig teruggebracht worden. Anders bestaat het gevaar van oververhitting, waardoor de motor ernstig beschadigd kan worden.

Op modellen met de aanduiding W zich zowel de voorste handgreepbeugel als het achefterste handvat voorzien van elektrische verwarmingscircuits. Die worden van stroom voorzien door een in de motorkettingzaag ingebouwde generator.

Wanner de schakelaar maar beneden worden geduwd, gaat de verwarming aan. Wanner de schakelaar maar boven worden geduwd, gaat de verwarming UIT.

Deze motorkettingzaag is, wanneer ze de aanduiding CARBURETOR HEATING heeft, voorzien van een elektrisch verwarmde carburateur. De elektrisch aangedreten verwarming voorkomt dat er ijsvorming in de carburateur optreedt. Eenthermostat regelt de verwarming zodaye carburateur alsijd op de juiste werktemperatuur is.

Onderhoudsschema

Hieronder volgt een lijst van het onderhoud dat aan de machine要去 worden uitgevoerd. De meeste punten staan beschreiben in het hoofdstuk Onderhoud.

Dagelijks onderhoud	Wekelijks onderhoud	Maandelijks onderhoud
Maak de machine uitwendig schoon.	Op motorzagen zonder katalysator要去 u het koelsystem jegere week controleren.	Controler de remvoering van de kettingrem op slijtage. Vervang deze wanner minder dan 0,6 mm over is op de meest versleten plaat.
Controler of de delen van de gashendel goed werkken.(Gashendelvergrendeling en gashendel.)	Controler de starter, het startkoord en de terugspringveer.	Controler het centrum van de koppeleping, de koppelengtrommel en de koppelengveer op slijtage.
Maak de kettingrem schoon en controller de remfunctie. Controller de kettingvanger op beschadigingen en verrap indien nodig.	Controler of de trillingsdempingselementen nicht beschadigd+zijn.	Maak de bougie schoon. Controller of de afstand+tussen de elektroden 0,5 mm bedraagt.
Het zaagblad要去 voor evenwichtig afslijden dagelijks worden omgekeerd. Controller of de smeeropening Niet verstopt is. Maak de groef schoon. Als het zaagbladuitgerust is met een poelie,要去 die gesmeerd worden.	Smeer het lager van de koppelengtrommel.	Maak de buitenkant van de carburateur schoon.
Controller of de ketting en het zaagblad voldoende olie krijgen.	Verwijder eventuele braam op de zijkanten van het zaagblad met een vrijl.	Controller het brandstofffilter en de brandstoffleidingen. Vervang indien nodig.
Controller de zaagketting op zichbare barsten in klinken en schakels, of de ketting stijf is en of klinken en schakels abnormaal versleten+zijn. Vervang indien nodig.	Maak het vonkenopvangnet van de geluidemper schoon of verrang het.	Leeg de brandstoffank en maak deze inwendig schoon.
Slijp de ketting en controller de conditie en de spanning. Controller het kettingwiel op abnormale slijtage, verrang indien nodig.	Maak de carburateurruimte schoon.	Leeg de olietank en maak deze inwendig schoon.
Maak de luchtinlaat van de starter schoon.	Maak het luchtfilter schoon. Vervang het indien nodig.	Controller alle kabels en aansluitingen.
Controller of de bouteu en moeren en vastgedraaid+zijn.
Controller of de stopschakelaar werkt.
Controller of er brandstof lekt uitt motor, tank of brandstoffleidingen.
Op motorzagen met katalysator要去 u het koelsystem dagelijks controleren.

TECHNISCHE GEGEVENS

Technische gegevens

	CS 2152	CS 2153
Motor
Cylinderinhoud, cm3	51,7	50,1
Cylinderdiameter, mm	45	44,3
Slaglengte, mm	32,5	32,5
Stationair toerental, t/min	2700	2700
Vermogen, kW/ t/min	2,4/9000	2,6/9600
Ontstekingssystem
Fabrikant van ontstekingssystem	SEM	SEM
Soort ontstekingssystem	CD	CD
Bougie	NGK BPMR 7A/ Champion RCJ 7Y	NGK BPMR 7A/ Champion RCJ 7Y
Elettrodenafstand, mm	0,5	0,5
Brandstof-/smeersystem
Fabrikant van carburateur	Zama	Zama
Soort carburateur	C3-EL32	C3-EL32
Inhoud benzinetank, liter	0,5	0,5
Capaciteit oliepomp bij 9.000 omw./min., ml/min.	5-12	5-12
Inhoud olietank, liter	0,28	0,28
Type oliepomp	Automatisch	Automatisch
Gewicht
Motorzaag zonder zaagblad, ketting en met lege tanks, kg	5,0: CS 2152, CS 2152 C	5,1: CS 2153, CS 2153 C
	5,1: CS 2152 W, CS 2152 WH	5,2: CS 2153 WH, CS 2153 CWH
Lawaai-emissie (zie opm. 1)
Geluidsvermögen, gemeten dB(A)	112: CS 2152 C	113: CS 2153, CS 2153WH
	113: CS2152, CS 2152 W, CS 2152 WH	110: CS 2153C, CS 2153CWH
Geluidsvermögen, gegardeerd LWA dB(A)	113: CS 2152 C	114: CS 2153, CS 2153WH
	114: CS 2152, CS 2152 W, CS 2152 WH	113: CS 2153C, CS 2153CWH
Geluidsniveau (zie opm. 2)
Equivalent geluidsdrukniveau bij hetoor van de gebruiker, gemeten volgens de van toepassing zijnde internationale normen, dB(A)	102	104: CS 2153, CS 2153WH
		103: CS 2153C, CS 2153CWH
Trillingsniveau (zie opm. 3)
Voorste handvat, m/s2	3,0	2,5
Achterste handvat, m/s2	4,1	3,1
Ketting/zaagblad
Standaard zaagbladlengthe, duim/cm	13"/33	13"/33
Aanbevolen zaagbladlengthes, duim/cm	13-20"/33-50	13-20"/33-50
Effectieve zaaglengte, duim/cm	12-19"/31-49	12-19"/31-49
Steen, duim/mm	0,325/8,25	0,325/8,25
Dikte van de aandrijschakel, duim/mm	0,058/1,5, 0,050/1,3	0,058/1,5, 0,050/1,3
Type aandrijfwienen/aantal tanden	Rim/7	Rim/7
Kettingsnelheid bij maximum vermogen, m/sec.	17,3	18,5

Opm.1: Emissie van geluid maar de omgeving gemeten als geluidsvermogen (L_WA) volgens EG-richtlijn 2000/14/EG.
Opm. 2: Equivalent geluidsdrukniveau, volgens ISO 7182, worden berekend als de tijsdgewogen energiesom van de
geluidsruk niveaus in verschillende werkomstandigheden, met de volgende tijsdindeling: 1/3 nullast, 1/3 maximum belasting, 1/3 maximum torental.
Op. 3: Het equivalent trillingniveau, volgens ISO 7505, worden berekend als de tjiddgewogen energiesom van de trillingniveau in verschilde werkkomstandigheden, met de volgende tijdsverdeling: 1/3 nullast, 1/3 maximum belasting, 1/3 maximum toerental.

Zaagblad- en hettingcombinations

De volgende aangevolen combinaties van zaagblad en ketting hebben typegoedkeuring voor uw motorzaag. Zaagketting Jonsered H30 is van het terugslagreducerende type (geklassificierde ketting van laagterugslag-type volgens ANSI B175.1).

Zaagblad				Ketting
Lengte, duim	Stek, duim	Spoorbredte, mm	Maximum aantal tanden neuswiel	Type	Lengte, aandrijfschake ls (stuks)
13	0,325	1,3	10T	Jonsered H30	56
15	0,325	1,3	10T		64
16	0,325	1,3	10T		66
18	0,325	1,3	10T		72
20	0,325	1,3	10T		78
13	0,325	1,5	10T	Jonsered H25	56
15	0,325	1,5	10T		64
16	0,325	1,5	10T		66
18	0,325	1,5	10T		72
20	0,325	1,5	12T		78

Vijlen en vijilmallen van de zaagketting

inch/mm					inch/mm
H30	3/16" /4,8	85°	30°	10°	0,025"/0,65	5056981-00	5049816-74
H25	3/16" /4,8	85°	30°	10°	0,025"/0,65	5056981-00	5049816-75

EG-verklaring van overeenstemming

(Alleen geldig voor Europa)

Jonsered, SE-561 82 Huskvarna, Zweden, tel: [phone], verklaart hierbij dat de Jonsered CS 2152, CS 2152W, CS 2152WH, CS 2152C, CS 2153, CS 2153WH en CS 2153CWH met een serienummer uit 2007 en verder (hetaar met waarpopvolgen worden duidelijk aangegeven op het productplaatje), in overeenstemming zichen met de voorschriften in de RICHTLIJN VAN DE RAAD:

• van 22 Juni 1998 "betreffende machines" 98/37/EG, bijlage IIA.
• van 3 mei 1989 "betreffende elektromagnetische compatibiliteit" 89/336/EEC, en thans geldende aanvullingen.
• van 8 mei 2000 "betreffende geluidsemissie door materieel voor gebruik buitenshuis" 2000/14/EG.

Voor informatie betreffende lawaaiemissies, zie hoofdstuk Technische gegevens. De volgende normen zich van toepassing: EN ISO 12100-2:2003, CISPR 12:1997, EN ISO 11681-1:2004.

Aangemelde instantie: 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Zweden, heeft een EG-typecontrole uitgevoerd volgens articel 8, punt 2c, van de machinerichtlijn (98/37/EG). De certificaten van de EG-typecontrole volgens bijlage VI hebben nummer: 404/07/1170 - CS 2153, CS 2153 WH, CS 2153 C, CS 2153 CWH, 404/02/898 - CS 2152, CS 2152W, CS 2152WH, 404/02/898 - CS 2152C, CS 2152CW

Verder heeft SMP, Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Zweden, een verklaring afgegeben van overeenstemming met bijlage V van de richtijn van de raad van 8 mei 2000 "betreffende geluidsemissione door materieel voor gebruik buitenshuis" 2000/14/EG. De certificaten hebben nummer: 01/161/065 — CS 2153, CS 2153WH, 01/161/066—CS 2153CWH, 01/161/047, — CS 2152, CS 2152W, CS 2152WH, 01/161/048 — CS 2152C, CS 2152CW.

De geleverde motorkettingzaag komt overeen met het exemplaar dat een EG-typecontrole heeft ondergaan.

Huskvarna, 18 april 2007
