GEBRUIKSAANWIJZING CS 2117 EL JONSERED

NL Gebruiksaanwijzing

PT Manual do utiliser

115 02 33-20

SYMBOLS UTILISÉS DANS LE MANUEL D'UTILISATION:

Haal altijd de stekker uit het stopcontact voor schoonmaak- of onderhoudswerkzamamdeden.

Visuèle inspectie.

Gebruik alkijd goedgekeurdeveiligheidshandschoenen.

Gebruik geen opgerold verlengsnoer.
Minimum kabeldoorsnede: 1,5mm²
Maximum kabellenge: 30 m
Spanning: 230 V

Maak de zaag regelmatig schoon.

Gebruik een goedgekeurd vizier of een veiligheidsbril.

WAARSCHUWING!
Motorkettingzagen zijn gevaarlijk!
Onvoorzichtig of onjuist gebruik kan
leiden tot ernstige of dodelijkke verwondingen.

SYMBOLEN OP DE MOTORKETTINGZAAG:

WAARSCHUWING!

Motorkettingzagen zijn gevaarlijk! Onvoorzichtig of onjuist gelebruik kan leiden tot ernstige of dodelijke verwondingen.

De emissie van geluid maar de omgeving voldoet aan de EU-richtlij. De emissie van de machine is gespecifieerd in «TECHNISCHE SPECIFICATIONS» op pag. 3 en op het label.

Lees de gebruiksaaanwijzing door en verzeker u ervan dat u deze goed begrijpt voordat u de zaag in gebruik neemt.

De zaag Niet blootstellen aan regen of vocht.

De motorkettingzaag is dubbel geisoleerd.

Haal de stekker uit het stopcontact als de stroomkabel beschadigd is.

Gebruik altijd:

• Een goedgekeurde helm
• Goedgekeurde gehoorbescherming
• Een goedgekeurde veiligheidsbril of vizier

Maximum toegestane lenghte van het zaagblad.

Dit product voldoet aan de geldende CE-richtlijnen.

Dit product mag Niet aangeboden worden als huishoudelijk afval. Het要去 ingeleverd worden bij een inamelpunt voor de verwerking van elektrische en elektronische apparatuur. Door dit product op de juiste wijze aan te bieden, voorkomt u möglichke schade aan het milieu en de menselijk gezondheid als gevolg van een onjuiste verwerking van dit product.

Voor meer informatie over de inzameling en recycling van dit product kurz u contact opnemen met uw gemeente, uw huisvuilverwerkingsbedrijf of het verkooppunt waar u dit product hebt gekocht.

BELANGRIJK! VOORDAT U DE MOTORKETTINGZAAG GEBRUIKT

Lees de gebruiksaanwijzing aandachtig door.
- Volg altijd aan de aanbevelingen voor "Veilig gebruik" op pagina 4.
- Check of de ketting en het zaagblad juist zijn gemonteerd en afgesteld.
Start de zaag.
- Begin pas met zagen als voldoende olie de ketting bereikt heeft.
- Een verkeerde kettingspanning leidt tot meer slijtage van de ketting, het neuswiel en het zaagblad, en kan tot beschadigingen van deze on derdelen leiden.
- Onjuist geleruik van de stroomkabel kan tot ernstige motorbeschadigingen leiden.

BELANGRIJK!
Gebruik geen opgerold verlengsnoer!

Minimum kabeldoorsnede: 1,5mm²

Maximum kabellenge: 30 m

Spanning: 230 V

WAARSCHUWING!

De ketting mag op geen enkele wijze en onder geen enkele omstandigheid gewijzigd worden zonder toestemming van de producent. Gebruik alleen originele onderden. Ongeoorloofde wijzigingen of Niet-originele onderden konnen ernstige of dodelijk verwondingen verroorzaken bij de gebruiker of anderen.

INHOUD

Symbolen 1

IBelangrijk! Voordat u de motorkettingzaag 1

gebrukt

Inhoud 2

EG-verklaring van overeenstemming 2

Technische specificaties 3

Onderdelen van de motorkettingzaag 4

Veilig gezruik 4

Starten en stoppen 6

Dagelijkse inspectie en onderhoud 6

Voorkomen van terugslag 7

Kettingrem met terugslagbeveiliging 8

• Inspectorie van de terugslagbeveiliging 8
• Controle van de werkking van de 8
  manuele kettingrem
• Controle van het traagheidsmechanisme 8

Monteren van zaagblad en hetting 9

Kettingvanger 10

• Kettingolie 11
• Bijvullen van kettingolie 11
• Controle van de automatische 11

kettingsmering

• Controle van hettingslijtage 11

Slijpen van de hetting 12

Snoeien 12

Zagen 13

Veltechniek 13

• Gevarenzone 14
• Velrichting 14
  -Takken verwijderen/Vluchtweg 14
  -Vellen 14

EG-VERKLARING VAN OVEREENSTEMMING

Husqvarna Norge AS, N-1708 Sarpsborg, Noorwegen verklaart hier bij dat de motorkettingzagen:

Jonsered CS 2117 EL en Jonsered CS 2121 EL, met serialummers vanaf 54000001,

• geproducederd着眼 in overeenstemming着眼 met richtlijn 98/37/EG (betreffende machines)
  richtlijn 73/23/EEG inclusief amendementen (betreffende lage voltages), richtlijn 89/336/EEC inclusief amendementen (betreffende elektromagnetische compatibiliteit) en in overeenstemming zich met bijlage V van richtlijn 2000/14/EG (betreffende geluidsemissie door materieel voor gebruik buitenshuis)
• en in overeenstemming zijn met de volgende geharmoniseerde normen: EN 50144-1, EN 50144-2-13, IEC 60745-1 en IEC 60745-2-13.

Aangemeld organa: 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Zweden, heeft:

• een EG typecontrole uitgevoerd in overeenstemming met articlek 8, punt 2c van de richtlijn 98/37/EG betreffende machines
• een bewijs van typecontrole nr 404/04/1038 - Jonsered CS 2117 EL en 404/04/1037 - Jonsered CS 2121 EL afgegeven conform Bijlage IV (4) van de richtlijn 98/37/EG betreffende machines.

De motorkettingzaag komt overeen met het exemplaar dat de EG typecontrole heeft ondergaan.

De gemeten en gegardeerde geluidsniveauaus volgens richtlijn 2000/14/EG worden beschreiben onder «Technische specificaties» in de gebruiksaanwijzing.

Sarpsborg, 1 oktober 2005

Exclusief zaagblad en ketting kg 4,4 4,4 Met 14" zaagblad en ketting kg 5,1 5,1

Kettingsmering

Volume olietank liter 0.1 0.1
Olieverbruik ong. liter 0.1/20 min. 0.1/20 min.
Oliepomp auto auto

Geluidsniveauaus

Equivalent geluidsdrukniveau bij hetoor van de gebruiker, gemeten volgens internationale normen dB(A) 95 95

Geluidsemissie

Geluidsvermogenniveau, gemeten LW dB(A) 104 104
Geluidsvermogenniveau, gegarandeerd LWA dB(A) 106 106

Trillingsniveaus

Voorste handvat m/s2 4,4 4,4 Achterste handvat m/s2 5,4 5,4

Ketting/zaagblad

Aanbevolen zaagbladlengthe	inches/cm	12/30	12/30
	inches/cm	14/35	14/35
	inches/cm	16/40	16/40
Effectieve zaaglengthe	inches/cm	12/30	12/30
	inches/cm	14/35	14/35
	inches/cm	16/40	16/40
Kettingsnelheid, onbelast	m/sec.	14,5 (6 tanden)	15,2 (6 tanden)
Kettingsnelheid, nominaal vermogen	m/sec.	12,5 (6 tanden)	12,2 (6 tanden)
Kettingsteek	inches	3/8	3/8
Dikte van de aandrijfschakel	inches /mm	.050/1.3	.050/1.3
Aantal aandrijfschakels	12"/14"/16"	45/52/56	45/52/56

inches	inches/mm	inches/mm	1/3	°	0°	0°	inches/mm	inches/cm/schakels
H36 3/8 Oregon 91Vg	.050/1,3	5/32 / 4,0	85°	30°	0°	.025/0,65	14 /35/52 16 /40/56

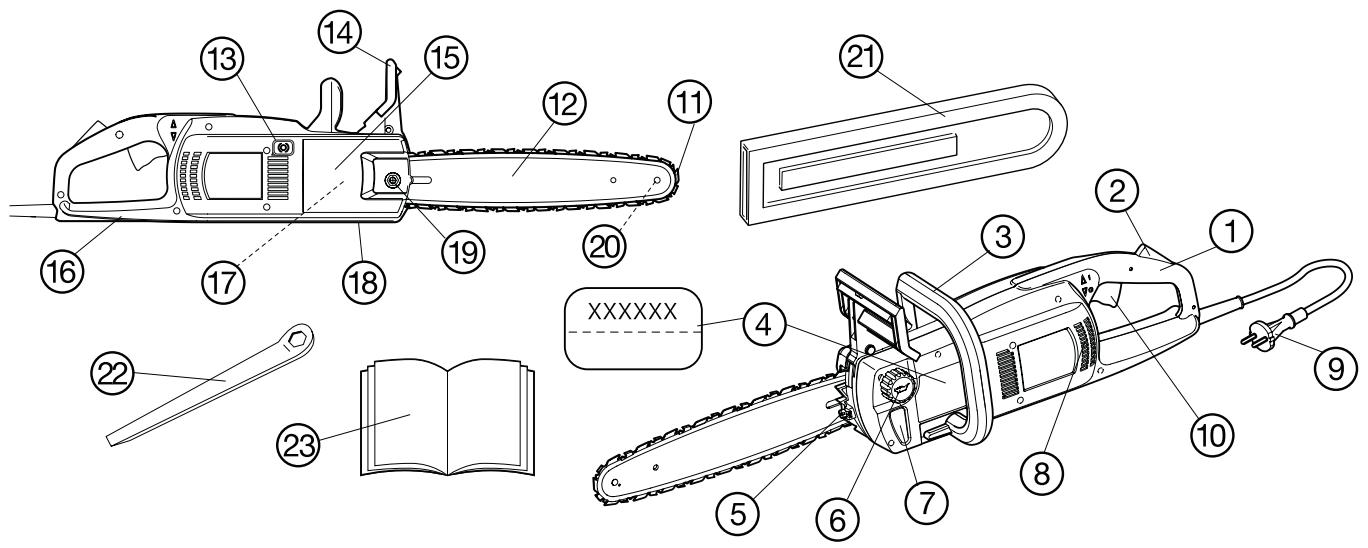

1. Achterste handvat
2. Gashendelvergrendeling
3. Voorste handvat
4. Serienummerplatzje
5. Kettingspanner
6. Kettingoliereservoir
7. Afleesvenster voor hettingoliepeil
8. Ventilatieopeningen
9. Stroomkabel
10. Gashendel

11. Ketting

12. Zaagblad

13. Kettingremontkoppeling
14. Terugslagbescherming
15. Deksel van het kettingaandrijf-compartment
16. Rechterhandbescherming - beschermt de rechterhand wonneer de ketting breekt of losraakt

17. Kettingaandrijftandwiel - verzorgen achechter het deksel

18. Kettingvanger – vangt de ketting op wanner们都 breekt of losraakt

19. Zaagbladmoer
20. Neustandwiel
21. Zaagbladbeschermer
22. Combisleutel
23. Gebruiksaanwijzing

VEILIG GEBRUK

WAARSCHUWING!

Gebruik een motorkettingzaag nooit met een hand. Dit kan leiden tot ernstige verwondingen bij de gebruiker, helpers of omstanders. Een elektrische motorkettingzaag is ontworpen voor gebruik met twee handen.

GEVAAR!

Gebruik van accessoires die nicht voldoen aan de aanbevelingen in de gebruiksaanwijzing kan tot verwondingen leiden.

• Gebruik veilige kleding. Gebruik geen sieraden en loszittende kleding, sondern deze in deze in de bewegende delen können komen. Goedgekeurde veiligheidschoenen en stevig schoeisel met een goede grip worden aanbevolen (ook voor helpers).

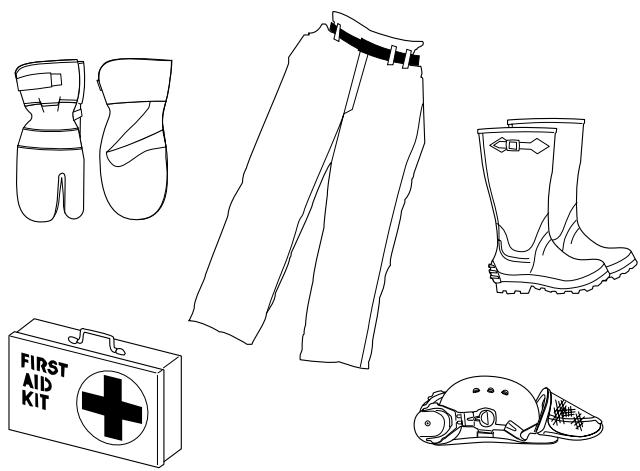

Persoonlijke veiligheidsuitrusting:

• Een goedgekeurde veiligheidsbril of vizier
• Goedgekeurde gehoorbescherming
• Een goedgekeurde helm
• Goedgekeurde veiligheidslaarzen met zaagbescherming, een stalen neus en een antislipzool.
• Strakke kleding die uw bewegingen nicht belemmeren
• Goedgekeurde handschoenen met zaagbescherming

U要去 aftijd een EHBO-doos bij de hand hebben!

• Zorg ervoor dat anderen afstand honden zo lang de zaag in bedrijf is. Houd toeschouwers, kinderen en dieren uit de buurt. Vertrouv de motorkettingzaag of de stroomkabel Niet toe aan onervaren personen.
• Zorg voor een overzichtelijk en goed verlicht werkgebied. Gebruik de zaag Niet onder natte of vochtige omstandigheden, in de buurt van water of bij regen of sneeuw. Binnendringend voucht kan leiden tot kortsluiting in de motor.
• Wees voorzichtig, nauwkeurig en gebruik uw gezond verstand. Gebruik de motorkettingzaag Niet als u moe bent of onder invloed van alcohol of drugs, omdat dit uw gezichtsvermogen, uw beordelingsvermogen of uw lichaamsbeheersing kan beinvloeden. Houd alle lichaamsdelen uit de buurt van de ketting zo lang de motor loopt. Verzeker u er altijd van dat de ketting nergens mee in aanraking is als u de motorkettingzaag start.
• Wees bedacht op een elektrische schok. Voorkom contact met metalen voorwerpen die ingebed zijn of in verbinding staan met de grond.
• Maak geen misbruik van de stroomkabels. Til de motorkettingzaag nooit op met de stroomkabel en trek de kabel nooit met een rukuit het stopcontact. Houd de kabel uit de buurt van water, olie en scherpe voorwerpen. Voorkom dat de kabel beklemd raakt in of tussen deuren, hekken of andere metalen voorwerpen die elektricitit hun geleiden.
• Controller de motorkettingzaag en de stroomkabel vór gelebruik. Gebruik de motorkettingzaag Niet als de kabel beschadigd is. Laat deze repareren bij een erkende serviceworkplaats. Houd de handvaten schoon, droog en vrij van vet en olie.
• Zorg ervoor dat alle hulpmiddelen verwijderd zijn van de motorkettingzaag voordat u de stroom aansluit.
• Zorg ervoor dat het verlengsnoer in goede staat verkeert en goedgekeurd is voor gebruik buitenshuis. De kabel要去 dik genoeg� voor het nominate vermogen van de motorkettingzaag. Zie de informatie onder «BELANGRIJK! VOODAT U DE MOTOR-KETTINGZAAG GEBRUIKT» op pagina 1.
• Tijdens het dragen要去 de motor afzetten, uw vinger UIT de buurt van de gashendel houden en de zaag omdraaien met het zaagblad maar afterwards en van u af gericht.
• Sluit de motorkettingzaag aan op een stopcontact met een elektrisch gestuurde aardsluitingsbeveiliging.
• Dubbel geisoleerd! Uw elektrische motorkettingzaag is dubbel geisoleerd voor betere bescherming gegen elektrische schokken. In een dubbel geisoleerd elektrisch apparaat bevinden zich tweeAPE "lagen" elektrische isolatie of eén dubbeldikke laag isolatie tussen de gebruiker en de geleidende onderdelen van het apparaat. Voor dubbel geisoleerde apparaten zijn geen geaarde stopcontacten nodig en zij kurenkaarom op ieder normala 220-240 V stopcontact aangesloten worden. Neem bezelfde voorzorgmaatregelen als bij andere elektrische apparaten. Dubbele isolatie biedt alleen extra bescherming bij beschadigde isolatie.

• Gebruik de motorkettingzaag alleen om hout te zagen. Probeer nicht metaal, plastic, metselwerk of andere nicht-houten bouwmaterialien te zagen. Gebruik het zaagblad Niet om takken, wortels of andere voorwerpen mee weg te duwen.

• Zorg ervoor dat u alkijd veilig staat en weg kunt komen. Let op wortels, stenen, takken, gaten, bulten e.d. als u rondloopt. Wees extra voorzichtig bij het werken op een helling. Zorg ervoor dat de stam zich rechts van u en:tussen u en het zaagblad bevindt. Gebruik de motorkettingzaag alkijd met beiden handen en houd hem zo:dicht maybek bij uw lichaam, omdat u er dan de meeste controle over heeft. Als het kan laat u de boomstam het gewicht van de motorkettingzaag dragen. Houd de boomstam alkijd:tussen u en het zaagblad in als u maar voren beweegt.

• Leun nicht met uw volle gewicht op de zaag tijdens het zagen. Als de ketting goed geslepen is, is lichte druk voldoende. Als u druk uitoefent op de zaag aan het eind van een zaagsnede, kurz u de controle verliezen als u door de stam heben bent.

• Zorg dat korte stukken hout stevig liggen voordat u ze zaagt.

• Wees extra voorzichtig bij het zagen vankleine takken en zaag geen struiken of meertere kleine taken in eenkeer. Kleine takken hun plotseling de ketting blokkeren en ernstige verwondingen veroorzaken.

• Wij raden u aan om geen stammen te zagen die dikker zich dan de lengte van het zaagblad, zodate INKEPING en de ZAAGSNEDE met een enkelvoudige snede=kuntuitvoeren. (Zie «Technische specifi-caties» voor aanbevolen zaagblad-lengtes voor uw model motorkettingzaag).

• La catena continuera a girare per quale istante dopo aver rilasciato il grilletto acceleratore (rallentamento).
• Haal de stekker uit het stopcontact voordat u onderhoud pleegt op uw zaag.
• Uw motorkettingzaag voldoet aan alle geldende veiligheidseisen. Reparaties要去en uitgevoerd worden bij erkende serviceworkplaatsen waar men gebruik maakt van originele onderdelen.
• Inspector de zaag grondig voor gebruik, waar dat beschadigde onderdelen kannen leiden tot een slechte en onveiligere Werking. Verzeker u ervan dat alle bewegende delen goed gemonteerd en afgesteld zijn. Met uitzondering van de onderhoudswerkzaamheden die in deze gebruiksaanwijzing beschreiben worden,要去en beschadigde onderdelen verwangen worden bij een erkende serviceworkplaats. Kapotte gashendels要去en bij een erkende serviceworkplaats verwangen worden. Gebruik de zaag Niet als de gashendel Niet goed werkt.
• Bewaar de motorkettingzaag op een droge plaats, buiten bereik van kinderen, met de stekker uit het stopcontact en met gebruik van de zaagbladbescherming.

WAARSCHUWING!

• Zorg ervoor dat u altijd stevig staat en dat de ketting alleen in aanraking kommt het hout dat u wilt zagen.
• Houd omstanders op afstand.

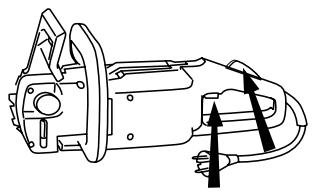

Starten

• Pak het voorste handvat stevig vast met uw linker hand.
• Pak hetijkenste handvat stevig vast met uwrechtter hand.
• Druk de gashendelvergrendeling met de binnenkant van uw hand in terwijl u de gashendel met uw wijsvinger induwt.

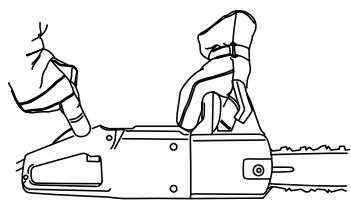

Stoppen

Stop de zaag door de gashendel los teCTX. Als de zaag Niet stopt=kunt u de kettingrem activeren en de stroomkabel loskopppelen.

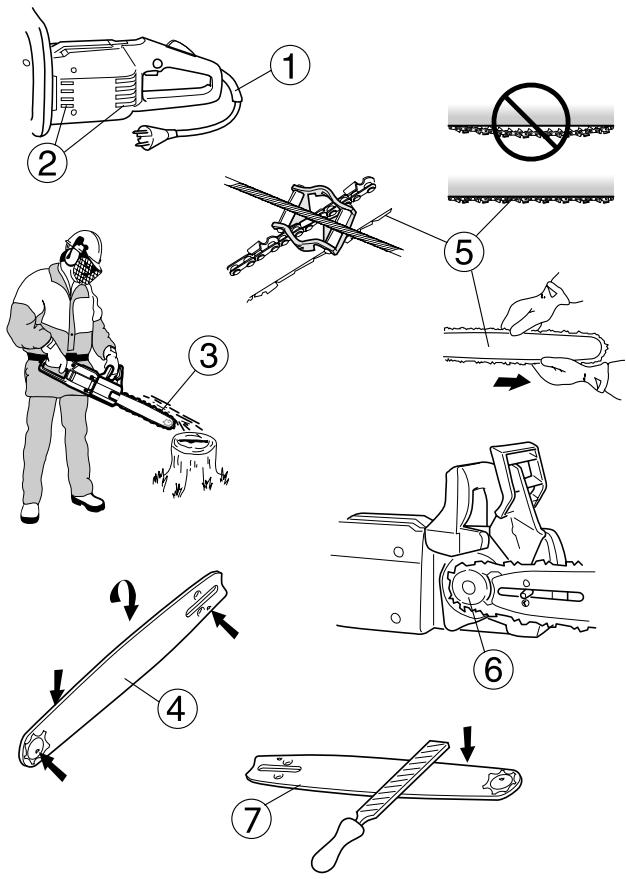

DAGELIJKSE INSPECTIE EN ONDERHOUD

WAARSCHUWING!

Haal altijd de stekker uit het stopcontact voordat u schoonmaak- of onderhoudswerkzaamheden uitvoert.

Hier volgen een aantal algemene aanwijzingen voor het onderhoud van uw zaag. Als u in twijfel bent over een van onderstaande punten, neem dan contact op met uw serviceworkplaats.

1. Inspector de stroomkabel en de stekker op mankindementen. Een beschadigde stroomkabel of stekker要去 verrangen worden.
2. Maak de ventilatieopengen schoon en houd deze open.
3. Maak de kettingrem schoon en controller of deze goed werkt.
4. Controller de automatische kettingsmering.
5. Draai het zaagblad regelmatig om, zodat de slijtage aan beiden kanten gegelijk blijf. Controller of de olieleiding vrij is. Maak de groef van het zaagblad schoon.
6. Controller de kettingspanning, lijp de snijtanden en verzeker u ervan dat de ketting soepel ronddraait.
7. Controller het neustandwiel op abnormale slijtage en verwang het indien nodig.
8. Verwijder eventuele bramen van de randen van het zaagblad.

GEVAAR!

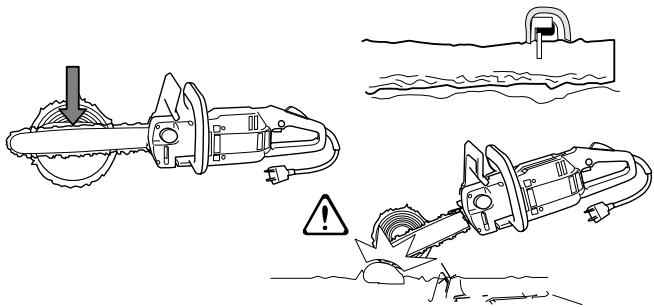

Terugslagen können plotseling en onaangekondig plaatsvinden. Een terugslag kan zo.krachtig়Dat de motorkettingzaag teruggeketst worden naar de gebruiker. Een draaiende ketting kan tot ernstige of zelfs dodelijk verwondingen leiden. Gebruikers要去en.daarombekend+zijn met de oorzaken van terugslagen zodat zij de juiste voorzorgmaatregelen en zaagtechniek hunnen toepassen om terugslagen te voorkomen.

WAARSCHUWING!

Slecht geslepen snijtanden of de verkeerde combinatie van ketting en zaagblad verhogen de kans op terugslag. Zie «Technische specificaties» op pagina 3.

WAARSCHUWING!

Laat de ketting Niet in aanraking komen met de grond of andere voorwerpen. Kettingen en staaldraad in hekwerk veroorzaken vaak terugslag.

Neem alle veiligheidsvoorschriften in acht om terugslag en andere ongevallen die tot verwondingen können leiden te voorkomen.

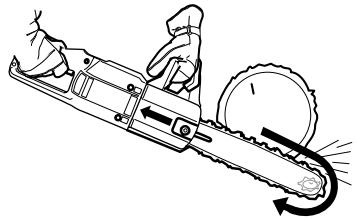

• Een terugslag is een plotselinge reactie waar bij de ketting teruuggeslagen wordenchrist het bovenste deel van de neus van het zaagblad, de terugslagsector, ergens mee in aanraking komt.
• De richting van de terugslag is algid in hetzelfde vlak als het zaagblad. De meest gebruikelijke reactie is dat het zaagblad en de zaag teruggeslagen worden in de richting van de gebruiker. De zaag kan ook in een andere richting teruggeslagen worden, afhankelijk van de positie van de zaag op het moment van de terugslag.

Basisregels

• Als u de aard en de oorzaak van terugslag begrijpt,kest u het verrassingselement verkleinen of elimineren. Verrassingen verhogen de kans op een ongeluk.De meeste terugslagen zichnlicht, maar sommigen zichn krachtig, en een terugslag is altijd bliksemsnel.
• Houd de zaag algtd stevig vast met duim en vingers rond de handvaten, de rechterhand op het achefterste handvat en de linkerhand op het voorste handvat. Alle gebruikers, zowel links- alsrechtshandige,要去en deze greed gebruiken, omdat hierdoor de gevolgen van een terugslag het kleinst zich en de zaag better te controleren is.

Laat de handvaten van de motorkettingzaag Niet los!

• De meeste ongelukken veroorzaakt door terugslag vindenplaatsijdens het snoeien. Zorg ervoor dat u stevig staat en dat er geen voorwerpen in de buurt zich waarover u kut struikelen of die uuit balans+kennenbrngen. Als u nicht voorzichtig bent, kan de terugslagsector een tak,een andere boom of een ander voorwerp raken en een terugslagveroorzaken.

• Gebruik de zaag nooit boven schouderhoogte en zaag nooit met de neus van het zaagblad. Gebruik een motorkettingzaag nooit met één hand!
• Geef vol gas tijdens het zagen.
• Wees extra voorzichtig als u met de bovenkant van de ketting zaagt (vanaf de onderkant). De kracht van de ketting duwt de zaag maarachten, en als de gebruiker de controle verliest, kan de terugslagsector de zaagsnede ingetrokken worden en een terugslag veroorzaken. Als u met de onderkant van de zaag zaagt (vanaf de bovenkant), worden de zaag� voren getrokken. Hierdoor komt de druk op de boomstam te liggen, waardoor de gebruiker een goede ondersteuning krijgt en een betere controle over de zaag en daarmee ook over de terugslagsector.

• Volg de onderhouds- en sijpaaanwijzingen voor de ketting en het zaagblad. Als u de ketting en het zaagblad verrangt, gebruik dan alleen door ons aanbevolen combinaties. Zie «Technische specificaties» op pagina 3.

• Hoe kleiner het neustandwiel, hoe kleiner ook de terugslagsector, endus ook de kans op terugslag.

• Door snijuitrusting met een laag terugslagrisico te gebruiken en door de snijtanden scherp te houden, kan de kracht van een terugslag fors beperkt worden.

KETTINGREM MET TERUGSLAGBESCHERMING

Uw motorkettingzaag is uitergerust met een kettingrem die de ketting onmiddelijk要去 stoppen in het geval van een terugslag. Een kettingrem kan de kans op een ongeluk verkleinen, maar alleen de gebruiker kan ervoor zorgen dat er geen ongelukken geleuren. Wees uiterst voorzichtig als u de motorkettingzaag gekruikt en LAST de terugslagsector nergens mee in aanraking komen.

• De kettingrem (A) worden manueel geactiveerd (met de linkerhand) of door het traagheidsmechanisme (de traagheid van de terugslagsbescherming die de beweging van de zaag als gevolg van de terugslag compenseert). Ongeacht de activeringswijze werkt de terugslagsbescherming in de tegenovergestelde richting als de kracht van de terugslag. De zaag heeft ook een slipkoppeling die beschemming biedt gegen overbelasting. Als de ketting stocht verwijl de motor nog loopt, is de zaag overbelast. Verminder de druk op de zaag totdat de ketting waar begint te lopen. Als de zaag vast komt te zitten in de boomstam,要去 u onmiddelijk de zaag stoppen en de ketting vrijmaken.
• De kettingrem worden ook geactiveerd als de terugslagbescherming (B) maar voren worden geduwd. Dit ontkoppelt een met veer gespannen mechanisme dat de remband strak om de remtrommel spant.

• De functie van de terugslagbescherming is nicht alleen het activeren van de kettingrem. Een andere belangrijke functie is het beperken van de gevolgen als de gebruiker in aanraking komt met de ketting nadat hij de contrôle over de voorste handgreep is verloren.

• Gebruik de kettingrem als een «handrem» als u de zaag vervoert of voor korte vrij ergens neerlegt! De kettingrem worden automatisch geactiveerd bij terugslag, maar hij kan ook handmatig geactiveerd worden en hij要去 geactiveerd worden bij ieder onachtzaam contact met een roterende ketting.
• Een geactiveerde kettingrem kan weeer ontkoppeld worden door de terugslagbescherming maar achefteren in de richting van het voorste handvat te trekken.
• Zoals vermeld op pagina 7 kan een terugslag bijzonder krachtig en bliksemsnel zich. De meeste terugslagen zich li-cht en activeren de kettingrem Niet. In deze geallen is het belangrijk dat u de zaag stevig vasthoudt en Niet loslaat.

• De kettingrem kan handmatig of door het traagheidsmechanisme geactiveerd worden, afhankelijk van de kracht van de terugslag en de positie van de zaag ten opzichte van het voorwerp waarkee de terugslagsector in aanraking is gekomen.

• Als de terugslag krachtig genoeg is, en de linkerhand te ver verwijderd is van de terugslagbeveiliging, worden de kettinggem geactiveerd door de TRAAGHEID van de kettingrem ten opzichte van de kracht van de terugslag.

• Bijlichtere terugslagen, of als de linkerhand in de buurt van de terugslagbescherming is, kan de kettingrem handmatig geactiveerd worden met de linkerhand.
• Als de motorkettingzaag schuin worden gezchoolen en de gebruiker de zijkant van het voorste handvat vasthoudt, za de terugslagbescherming Niet de linkerhand raken in het geval van een terugslag en dus ook Niet de kettingrem activeren. In een dergelijkke situatie is traagheid het enige dat de kettingrem kan activeren, maar net als bij handmatig activeren zal dit Niet in iedere situatie plaatsvinden.

Inspectie van de terugslagbescherming

• Inspector de terugslagbescherming op zichbare gebreaken, zoals scheurtjes.
  Schuif de terugslagbeschermingaar voren en achteren zodate u er zeker van bent dat hij vrij kan bewegen zonder dat hijECHTER TE los zit.

Controle van de werkking van de handmatige kettingrem

• Controller de kettingrem dagelijk of iedere keer dat de zaag gebrukt worden. U houdt de lopende zaag stevig vast met uw linkerhand op het voorste handvat en de rechtterhand op hetchterste handvat, ontertussen draait u uw linker Pols zodate u de terugslagbescherming aanduwt die de kettingrem activeert,+zonder dat u hierbij het voorste handvat loslaat. De ketting moet nu onmiddelijk stoppen. Als de kettingrem Niet goed werkt,That deze dan naki-jken bij een erkende serviceworkplaats.

Controle van het traagheidsmechanisme

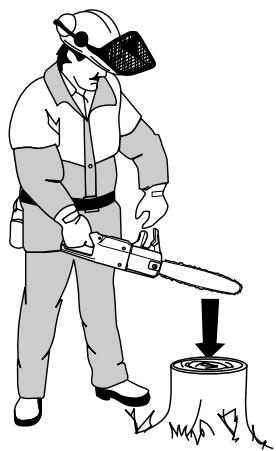

• Houd de lopende zaag horizontally met het zaagblad op ongeveer 45~cm boven een boomstronk of een ander stevig stuk hout.

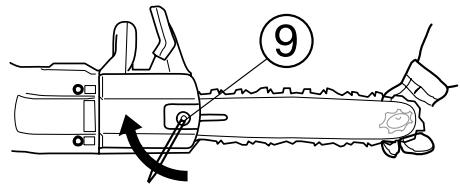

Ontkoppel de gashendelvergrendeling.

• Laat het voorste handvat los, waardoor de motorkettingzaag voorover Kantelt en het zaagblad de boomstronk raakt. De rem moet geactiveerd worden zodra de neus van het zaagblad de stronk raakt.

WAARSCHUWING!

Haal algid de stekker uit het stopcontact als u schoonmaak- of onderhoudswerkzaam-heden uitvoert.

WAARSCHUWING!

Een losse ketting kan uit de groef springenijdens het zagen en ernstige of zichs dodelijke verwondingen veroorzaken.

1. Trek de terugslagbeschermingaar het voorste handvat toe om de kettingremuit te schakelen.

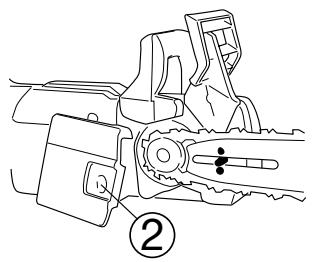

1. Schroef de zaagbladmoer los en verwijder het deksel van de kettingaandrijving.

1. Leg de ketting rond de neus van het zaagblad met de snijtanden maar voren gericht.

1. Houd de ketting rond de neus van het zaagblad,plaats de achterkant van het zaagblad gegen het aandrijftandwiel in een hoek van 45^ ten opzichte van de aandrijfmotor. Leg het losse eind van de ketting rond het aandrijftandwiel, draai het zaagblad op zijnplaats over de zaagbladbout en tegen de aandrijfmotor, en leg de ketting in de groef van het zaagblad.

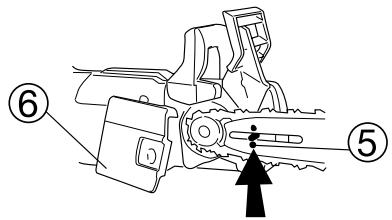

1. Plaats de zaagbladafstelpen in de opening in het zaagblad.

2. Plaats het deksel van de kettingaandrijving terug en draai de moer met de hand vast.

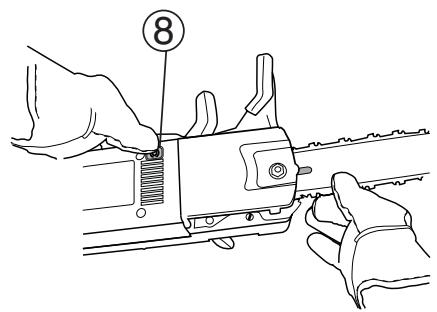

1. Span de ketting door de ketting-spannerschroef met de klok mee vast te draaien met behulp van de schroevendraaier op de combisleutel.

2. Span de ketting strak, maar nicht zo strak dat u de ketting nicht langer eenvoudig met de hand rond kurz draaien. Druk op de knop om de kettingrem te ontkoppelen. Gebruik hand Schoenen om de ketting rond te draaien, zodat uw handen nicht in contact komt met de ketting.

1. Draai de moer met de combisleutel aan verwijl u de neus van het zaagblad omhoog houdt.

De spanning van een neue ketting moet regelmatig ge-controleerd worden totdat deze is ingelopen. Controller ook daarna af en toe de spanning, waar dat een goede spanning de werkking van de ketting verbetert en de levensduur verlangt.

• Door slijtage worden een ketting altijd loser. Regelmatig opspannen is belangrijk om deze slijtage te compenseren.
• Controller de kettingspanning ten minste iedere keer als u het kettingoliereservoor bijvult.

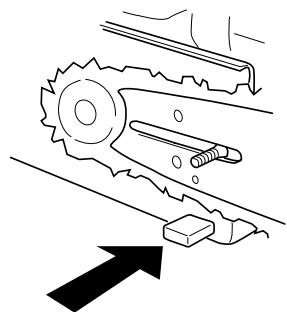

KETTINGVANGER

De kettingvanger is ontworpen om de ketting op te vangen als deze breekt ofuit de groef springt. Dit probleem kan meestal voorkomen worden als de ketting juist gespannen is (zie het hoofdstuk «Monteren van zaagblad en ketting» op pagina 9) en de ketting en het zaagblad goed onderhonden worden.

Verzeker u ervan dat de KETTINGVANGER onbeschadigd is.

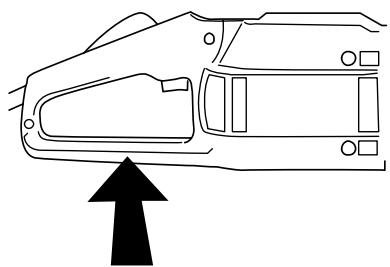

De rechterhandbescherming beschermt de rechtzerhand in het geval de ketting breekt of uit de groef springt, en voorkomt bovendien dat twijgen en takken uw greep op het handvat hinderen.

Verzeker u ervan dat de RECHTERHANDBESCHERMING onbeschadigd is.

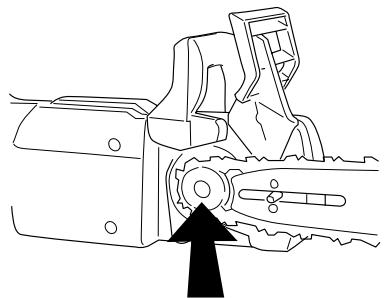

SLIPKOPPELING

De motorkettingzaag heeft ook een slipkoppeling die bescherming besteht gegen overbelasting. De slipkoppeling要去 na verloop van vrij schoongemaaakt worden. Neem contact op met uw serviceworkplaats in het geval de slipkoppeling slecht werkt.

BESCHERMING TEGEN ELEKTRONISCHE OVERBELASTING 2000W

De 2000W elektrische motorkettingzaag is uitergerust met een elektronische bescherming gegen overbelasting.

• Als de overbelastingsbescherming geactiveerd worden, stoit de zaag.
• Ontkoppel de gashendelvergrendeling. Verzeker u ervan dat de ketting nicht vast zit.
• Druk de gashendel in.

ZAAGUITRUSTING

Hier worden uitgelegd hoe u door goed onderhoud en door gebruik te makeen van de juiste zaaguitrusting:

• De kans op terugslag kurz verkleinen
• Het,aantalgevallen van een losrakende of gebroken kettingkunt verminderen
• Het maximale zaagvermögen uit uw zaag kunt halen
• De levensduur van de ketting kutverlengen

De vijf basisregels

• Gebruik alleen de aanbevolen zaaguitrusting! Zie «Technische specificaties» op pagina 3.

Zorg ervoor dat de snijtanden algtd goed geslepen zich! Volg unsere aanwijzingen en gebruik de aanbevolen vijilmal. Een ketting die beschadigd is of nicht goed is onderhonden verhoogt de kans op een ongeluk.

Zorg voor de juiste tanddiepte. Te groot tanddiepte verhoogt de kans op terugslag.

• Houd de ketting op de juiste spanning! Een losse ketting schiet sneller uit de groef en leidt tot grotere slijtage van het zaagblad, de ketting en het aandrijf-tandwiel.

Zorg ervoor dat de automatische smering goed werkt en dat de zaaguitrusting goed worden onderhonden.

WAARSCHUWING!

Onvoldoende smering kan leiden tot een slecht werkende zaaguitrusting en tot ernstige of dodelijk verwondingen.

Kettingsmeerolie

• De ketting en het zaagblad worden automatisch gesmeerd. Wij raden u aan alleen kettingsmearolie te gebruiken die goede hechtings- en vloei-eigenschappen hebft bij zowel warm als koud werk. Het isECHTER belangrijk om een viscositeit te kiezen die past bij het jaargetijde. Olie wordt dikker bij vorst en dit kan de oliepomp overbelasten en ertoe leiden dat onderdelen stuk gaan.
• Als produit van motorkettingzagen hebben wij de ideale kettingsmeerolie ontwikkeld, die volledig biologisch afbreekbaar is,ondat hij gebaseerd is op plantaardige olien. Wij adviseren u once olie te gebruiken voor de bescherming van uw ketting,uw zaagblad en het milieu.
• Als fettingsmeerolie Niet verkrijgbaar is,kest u EP 90 transmissieolie gebruiken.
• Bij vragen over kettingsmeerolie,(Int, u contact opnemen met uw serviceworkplaats.
• Gebruik nooit afgewerkte motorolie! Afgewerkte motorolie bevat deeltjes die de oliepomp, het zaagblad en de ketting konnen beschadigen.

BIJVULLEN VAN KETTINGSMEEROLIE

• Start de motorkettingzaag enRCT het zaagblad op een vast,lichtgekleurd voorwerp op een afstand van ongeveer 20~cm .Nadat de zaag een minuut gelopen heeft, moet een streep oliespetters duidelijk te zien zich op de lichtgekleurde oppervlakte.

• Een vol reservoir is voldoende voor 20 minutes aaneengesloten gebruik.

• Als de kettingsmering Niet lijkt te werkken, en de onderstaande stappen nicht helpen, breng uw zaag dan�w serviceworkplaats.

• Controller het oliekanaal van het zaagblad en maak dit eventueel schoon.

• Controller de groef van het zaagblad en maak deze eventuele schoon.

• Verzeker u ervan dat het neustandwiel soepel loopt en nicht verstopt is. Eventueel schoonmaken en invetten.

Controle van kettingslijtage

• Inspector de ketting dagelijks op:

• Zichtbare scheurjtes in klinken en schakels

• Stijfheid
  Abnormale slijtage van klinken en schakels
  Min. 3mm (1/8") horizontal tate snijtandlengte

ledere afwijking van bovenstaande richtlijnen betekent dat de ketting versleten is en verrangen moet worden.

Algemene aanwijzigen over snijtanden

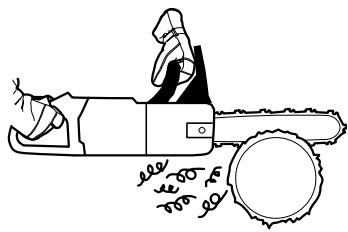

• Zaag nooit hout met een botte ketting. Als u hard要去 duwen is dit een teken dat de ketting bot is, hetzelfde geldt als de houtsnippers ergklein+zijn. Een botte ketting produeertmeer zaagsel dan houtsnippers.

• Een scherpe ketting geeft große houtsnippers en de zaag eet zich als het ware vanzelf door het hout Been.
• Het deel van de ketting dat zaagt heet SNIJSCHAKEL, en bestaat uite een SNIJTAND (A) en een DIEPTESTELLERNOK (B). Het hoogteverschilussen deze twee bepaalt dieiepte van de snede.
• Als u een zaag vrijt moet u goed letten op:

VIJLHOEK

SNIJHOEK

HORIZONTALE VIJLPOSITIE

DIAMETER VAN DE VIJL

VIJLDIEPTE

Zie «Technische specificaties» voor de gegevens voor uw model motorkettingzaag. Het is erg moeilijk om een ketting correct te slijpen zonder dat u beschikt over de juiste hulp-middelen. Wij raden u aan een vrijmal te gebruiken voor een zo goed möglichk werkende zaag met de minste kans op terugslag.

Slijpen van de snijtand

Om snijtanden correct te slijpen heeft u een RONDE VIJL en een VIJLMAL nodig. Zie «Technische specificaties» voor de juiste diameter van de vijl en vijilmal voor uw zaag en ketting.

• Slijp alleen als de ketting op de juiste spanning is. Een losztitende ketting wiebelt en is moeilijk te slijpen.

• Slijp.altijd vanaf de binnenkant van iedere snijtand maar de buitenkant. Til de vijl opijdens het terugtrekken.

• Slijp eerst alle snijtanden aan een kant. Draai daarna de zaag om en slijp de snijtanden aan de andere kant.

• Zorg ervoor dat alle snijtanden bezelfde lenghte hebben. Als de horizontale lenghte 3mm (1/8") bedraagt, is de ketting versleten en要去 hij verwangen worden.

WAARSCHUWING!

Verkeerd geslepen snijtanden verhogen de kans op terugslag!

SNOEION

WAARSCHUWING!

De meeste terugslagongelukken gebeurenijdens het Snoeien. Let extra goed op de terugslagsector tijdens het zagen van takken die onder spanning staan!

Alle principes die gelden voor het vellen gelden ook bij het zagen van ditke takken.

Zaag moeilijke takken in stukken af.

Zorg ervoor dat u altijd stevig staat, of u nu rondloopt of op eénplaats staat. Zorg ervoor dat de boomstam zich altiijd rechts van u bevindt. Voor een zo goed möglichke controle houdt u de zaag zo dicht möglichk op uw lichaam.

WAARSCHUWING!

Als de ketting vast komt te zitten in de zaagsnede, DE ZAAG STOPZETTEN!

Probeer nicht om de zaag los te trekken.
U=kunt gewond raken door de ketting als de zaag plotseling losschiet.

Gebruik liever een hefboom om de zaag los te krijgen.

• Het zagen van een boomstam die op de grond ligt. Het risico dat de zaag vast gaat zitten of de stam splijt isklein, maar het is moeilijk te voorkomen dat de zaag de grond raakt als u door de stam hebent.

Zaag de stamrecht door. Wees voorzichtig aan het eind, om contact met de grond te vermijden. Laat de zaag op volle snugheid lopen, maar wees alert als de zaag bijna door de stam heen is.

• Als u de stam om=kunt draaien, zaagt u de stam eerst tot 2/3 door.

• U draait de stam rond en zaagt het LASTE stuk van boven af.

• Het zagen van een boomstam die aan een kant ondersteund is. De kans op slijten is erg groot als de stamrecht worden doorgezaagd van bovenaar beneden.

• Zaag erst van onderen af ongeveer 1/3 van de stam door.

• Zaag daarna verdier van boven af.

• Het zagen van een boomstam die aan beiden kanten ondersteund is. De kans dat de zaag vastraakt in de zaagsnede is erg groot als de stamrecht worden doorgezaagd van boven maar beneden.

• Zaag eerst van boven af tot ongeveer 1/3 van de stam door.

• Zaag daarna verdier van onderen af.

VELLEN

WAARSCHUWING!

Voor het vellen van een boom is ervaring nodig. Probeer Niet een boom te vellen als u geen ervaring heeft. VOER GEEN TAKEN UIT WAARVOOR U ZICH NIET GEKWALIFICEERD VOELT!

WAARSCHUWING!

Beginnende motorkettingzaaggebruikers要去en ervaring opdoen door stammen op een zaagbok o.i.d. te zagen.

WAARSCHUWING!

Wij raden gebruikers zonder voldoende ervaring aan om geen bomen te vellen met een diameter die groter is dan de lengte van het zaagblad.

Gevarenzone

De gezavenzone rond een boom bedraagt een afstand van 2 1/2 keer de hoogte van de boom. Zorg ervoor dat niemand zich in deze zone bevindt als u een boom velt.

Velrichting

Bij het vellen van een boom probeert u hem altijd zoterecht te lately komen dat het snoeien en zagen nicht gehinderd worden door voorwerpen of moeilijk terrein. U moet er veilig+kennen gaan en staan.

Het is ook belangrijk te voorkomen dat deBoom in een andereboom blijfthangen. Eenvastgeraakte boom brengt veel gevaar met zich mee.

Nadat u bepaald hebt waar u de boom terecht wilt lately ko- men, moet u beoordelen wat de naturuurlijke valrichting is. Dit wordt beinvloedt door de rechteid en groeihoek van de boom, de windrichting, de verdeling van de takken en de hoeveelheid sneeuw die op de boom ligt.

Na beoordeling van al deze factoren kan hetijken dat u de boom inijken natuurlijke valrichting moet vellen, waar dat de richting van uw voorkeur Niet haalbaar is.

Een andere belangrijke factor voor uw veriligheid, hoewel deze niets te makeen hebft met de valrichting, is de aanwezigheid van dode takken die af hunnen brekenijdens het vellen van de boom.

Takken verwijderen/Vluchtweg

Verwijder alle takken aan de onder-
kant van de boom die in de weg
kunnen zitten bij het vellen. Het
veiligste is om van bovenaar
beneden te werken waarbij de
stam zich tussen u en de lopende
zaag bevindt. Zaag nooit takken

af boven schouderhoogte. Verwijder de vegetatie rond de boom en bepaal uw vluchtroute, waar bij u rekening houdt met hindernissen (stenen, takken, gaten enz.). Uw vluchtweg要去 in een hoek van ongeveer 135^ ten opzichte van de valrichting liggen (schuin maar afterwards).

Vellen

Het vellen vindt plaats met drie sneden. De «BOVENSE INKEPING» en de «ONDERSTE INKEPING» of de RECHTE INKEPING» vormen samen de «INKEPING», die de valrichting bepaalt. De LASTSE snede is de «ZAAGSNEDE», waardoor de boom omvalt.

Inkeping

Om een INKEPING te makes begint u met de BOVENSTE INKEPING. Zaag met de onderkant van het zaagblad (trekkende ketting) in een hoek van 45^ van boven maar beneden aan de kant van de valrichting.

Maak daarna de ONDERSTE INKEPING, waar bij u ervoor zorgt dat deze precies onderaan de BOVENSTE INKEPING uittkomt.

De diepte van de inkening moet ongeveer 14 van de doorsnede van de boom bedragen en de hoek moet ongeveer 45^ zich.

De lui n die wordt bepaald door de binnenhoek van de inkening moet helemaal horizontal aan en de richting van de val aangeven.

Zaagsnede

De zaagsnede worden aangebracht vanaf de andere kant van de boom en is ook volkomen horizontaal. Met deBoom aan uw linkerzijde zaagt u met de onderkant van het zaagblad (trekkende ketting).

Breng de ZAAGSNEDE ongeveer 3-5 cm (11/2 - 2") boven de ONDERSTE INKEPING aan.

Zaag op volle snugheid en LAST de zaag zich langzaam door de boom—heen eten. Let op dat de boom Niet de verkeerde kant op beweegt. Plaats een BREEKIJZER OF VELWIG in de ZAAGSNEDE zodra de diepte van de zaagsnde dit toelaat.

Uiteindelijk要去 de ZAAGSNEDE evenwijdig liggen aan de inkeping waar bij een dun SCHARNIERSTUK van minstens 1/10 van de doorsnede van de boom ontstaat.

Dit SCHARNIERSTUK fungeert als een scharnier die de richting van de val bepaalt.

Als het SCHARNIERSTUK te Klein is, doorgezaagd is, of als de inkeping en de zaagsnede Niet goed geplaatst zich, verliest u de controle over de boom.

Zodra de zaagsnede in de buurt komt van de inkeping, moet de boom beginnen te vallen, hetzij vanzelf, hetzij met behulp van een BREEKIJZER of een VELWIG.

SÍMBOLOS QUE SE ENCONTRAM NO MANUAL DO UTILIZADOR:
