BEDIENUNGSANLEITUNG CS 2117 EL JONSERED

DE Bedienungsanleitung

IN DER BEDIENUNGSANLEITUNG VERWENDETE SYMBOLE:

Vor Reinigungs- und Wartungsarbeiten musst stets der Netzstecker aus der Steckdose gezogen werden.

Sichtprüfung.

Benutzen Sie bei der Arbeit stets Schutzhandschuhe.

Verwenden Sie kein Spiralkabel als Stromzuleitung.

Leitungsquerschnitt mindestens: 1,5 mm²
Kabellänge höchstens: 30 m

Spannung: 230 V

Die Kettensäge ist regelmäß zu reinigen.

Tragen Sie bei der Arbeit stets einen Geschitsschutz oder eine Schutzbrille.

ACHTUNG!

Kettensägen sind gefährlich! Ein unvorsichtiger oder unsachgemäß Umgang mit der Kettensäge kann zu schweren oder)sogar lebensgefährlichen Verletzungen führen.

AUF DER KETTENSÄGE ANGEBRACHTE SYMBOLE:

ACHTUNG!

Kettensägen sind gefährlich! Ein unvorsichtiger oder unsachgemäß Umgang mit der Kettensäge kann zu schweren oder soccer lebensgefährlichen Verletzungen führen.

Lesen Sie vor dem Gebrauch der Kettensäge die Bedienungsanleitung sorgfältig durch.

Die Kettensäge ist doppeltschutzisoliert.

Verwenden Sie beim Gebrauch stets folgende persönliche Schutzausrüstung:

• Geprüfter Schutzhelm
• Geprüfter Gehorschutz
• Geprüfte Schutzbrille oder geprüfter Geschäftsschutz

Dieses Produkt entspricht den aktuellen

CE-Bestimmungen.

Gerauschemissionen gemäß EU-Richtlinie. Die Emissionen der Kettensäge sind im Abschnitt „TECHNISCHE DATEN" auf Seite 3 und auf dem Aufkleber angegeben.

Die Kettensäge ist vor Regen und Feuchtigkeit zu schützen.

Bei einer Beschädigung des Netzkabels(sofort den Netzstecker aus der Steckdoseziehen.

Schwertlänge hochstens

Dieses Produkt darf nicht als gewöhnlicher Haushaltsmüll beseitigt werden. Stattdessen ist es bei einer Sammelstelle für Elektro- und Elektronik-Altgeräte in ihrer Höhe abzugeben. Durch die richtige Entsorgung these Gerätes tragen Sie dazu bei, eventuelle negative Folgen für Umwelt und Gesundheit zu vermeiden, die sich durch eine unsachgemäßene Beseitigung am Ende des Produktlebens ergeben konnten. Weitere Informationen über die Einsammlung und Verwertung bzw. Wiederverwendung von Elektro- und Elektronik-Altgeräten erhalten Sie von der Kommunalverwaltung, Ihr dem Abfallbeseitigungsumternehmen oder dem Fachgeschäft, wo Sie这点es Produkt gekauft haben.

WICHTIG! VOR GEBRAUCH DER KETTENSÄGE UNBEDINGT DURCHLESEN

• Lesen Sie die Bedienungsanleitung sorgfältig durch.
• Beachten Sie stets den Abschnitt „Sicherheitshinweise" auf Seite 4.
• Vergewissern Sie sich, dass Sägekette und Schwert richtig montiert und eingestellt sind.
• Starten Sie die Säge.
• Beginnen Sie mit dem Sagen erst, wenn eine ausreichende Menge Öl auf die Sägekette geflossen ist.
• Eine unzureichende Spannung der Sägekette führt zu erhöhtem Verschleiß von Kette, Antriebszahnrad und Schwert und eventuell zu einer Beschädigung dieser Teile.
• Unsachgemäß Gerbrauch des Netzkabels kann einen schweren Motorschaden verursachen.

min1,5mm² max30m

WICHTIG!

Kein Spiralkabel als

Stromzuleitung verwen

den!

Leitungsquerschnitt mindestens: 1,5 mm²

Kabellange hochstens: 30 m

Spannung: 230 V

ACHTUNG!

Die Sägearfund unter keinem Umständen ohne die Zustimmung des Herstellers verändert werden. Verwenden Sie ausschließlich Original-Zubehör und Original-Ersatzteile. Veränderungen ohne Zustimmung des Herstellers oder andere als originale Zubehörsteile konnen zu schweren oder)sagar lebensgefährlichen Verletzungen des Kettensagenbenutzers oder anderer Personen führen.

Symbole 1

Wichtig! Vor Gebrauch der Kettensäge 1

unbedingtdurchlesen

Inhalt 2

EU-Konformitätserklarung 2

Technische Daten 3

Die Teile der Kettensäge 4

Sicherheitshinweise 4

Starten und Stoppen der Säge 6

Tägliche Pflege und Wartung 6

Vermeidung von Rückschlagen 7

Kettenbremse mit Rückschlagschutz 8

• Überprüfung des Rückschlagschutzes 8
• Überprüfung der manuellen Kettenbremse 8
• Überprüfung der Trägheitskettenbremse 8

Anbau des Schwertes und Einstellung 9

der Sägekette

Kettenfang 10

Handschutz rechts 10

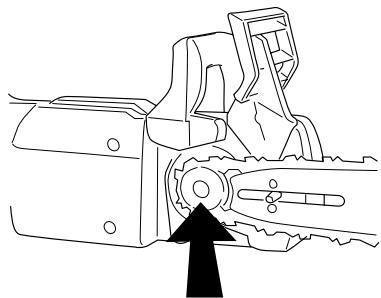

Fliehkraftkupplung 10
Elektronischer Überlastungsschutz 2000W 10
Sägeausrückung 10

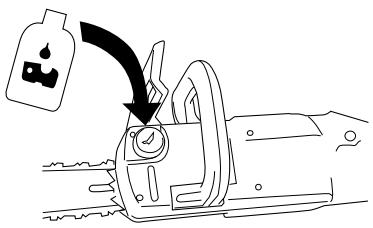

Schmierung von Sägekette und Schwert 11

• Kettenöl 11
• Nachfüllung von Kettenöl 11

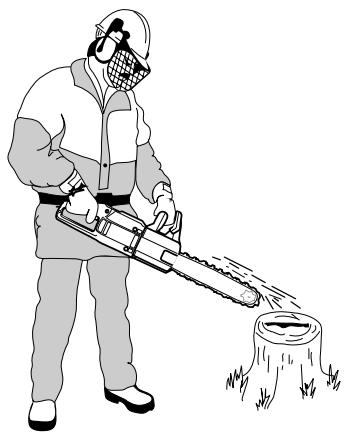

• Überprüfung des automatischen 11

Kettenschmiersystems
- Überprüfung des Kettenverschleiben 11

SchärfenderKette 12

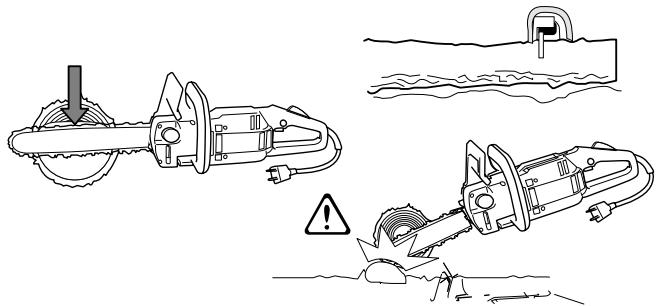

Entasten 12

Trennschnitte 13

Fällung 13

• Gefahrenbereich 14
  -Fällrichtung 14
  -Vorbereitung zum Fällen (Aufasten) 14

/ Fluchtweg
- Fälltechnik 14

EU-KONFORMITÄTSERKLÄRUNG

Husqvarna Norge AS, N-1708 Sarpsborg, Norwegen, bestätigt hiermit, dass die folgenden Kettensägen:

Jonsered CS 2117 EL und Jonsered CS 2121 EL, mit Seriennummer ab 54000001,

• in Übereinstimmung mit den EU-Richtlinien 98/37/EG (Maschinenrichtlinie), 73/23/EWG einschließlich Ergänzungen (Niederspannungsrichtlinie), 89/336/EWG einschließlich Ergänzungen (Richtlinie über elektronische Verträgelichkeit) und Anhang V der Richtlinie 2000/14/EG (umweltbelastende Gerauschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen) und
• in Übereinstimmung mit den Harmonisierungsnormen EN 50144-1, EN 50144-2-13, IEC 60745-1 und IEC 60745-2-13 hergestellt werden.

Die zuständige Prüfstelle - 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Schweden - hat:

• die EU-Bauartprüfung gemäß Antikel 8 (2) (c) der Maschinenrichtlinie (98/37/EG) vorgenommen,
• gemäß Anhang IV (4) der Maschinenrichtlinie (98/37/EG) die EU-Bescheinigungen für die Bauartprüfung

Nr. 404/04/1038 - Jonsered CS 2117 EL und 404/04/1037 - Jonsered CS 2121 EL ausgestellt.

Die ausgelieferte Kettensäge ist mit den bei der EU-Bauartprüfung vorgelegten Kettensägen identisch.

Die gemessene und garantierte Lautstärke (Gerauschemissionen) gemäß Richtlinie 2000/14/EG ist im Abschnitt „Technische Daten" der Bedienungsanleitung angegeben.

Sarpsborg, 1. Oktober 2005

Jan Hansen, Prasident

Motor		1700	2000
Nennspannung (Wechselstrom)	VAC	220-240	230
Nennleistung	W	1700	2000
Frequenz	Hz	50/60	50
Fliehkraftkapplung		Ja	Ja
Elektronische Startkontrolle		-	Ja
Elektronische Geschwindigkeitskontrolle		-	Ja
Elektronischer Überlastungsschutz		-	Ja

Gewicht

Ohne Schwert und Sägekette kg 4,4 4,4 Mit 14-Zoll-Schwert und Sägekette kg 5,1 5,1

Kettenschmierung

Fassungsvermögen des Öltanks Liter 0.1 0.1 Ölverbrauch (ca.) Liter 0.1/20 min. 0.1/20 min. Ölpumpe Autom. Autom.

Gerauschpegel

Gerauschentwicklung am Ohr des Kettensagenbenutzers nach internationalen Normen dB(A) 95 95

Gerauschemissionen

Lautstärke, gemessen LW dB(A) 104 104
Lautstärke, garantiert LWA dB(A) 106 106

Vibration

Vorderer Handgriff m/s2 4,4 4,4 Hinterer Handgriff m/s2 5,4 5,4

Sägekette / Schwert

Empfohlene Schwertlänge	Zoll/cm	12/30	12/30
	Zoll/cm	14/35	14/35
	Zoll/cm	16/40	16/40
Schnittlänge	Zoll/cm	12/30	12/30
	Zoll/cm	14/35	14/35
	Zoll/cm	16/40	16/40
Kettengeschwindigkeit, unbelastet	m/sek (Antrieb)	14,5 (6 Schneidezähne)	15,2 (6 Schneidezähne)
Kettengeschwindigkeit, Nennleistung	m/sek (Antrieb)	12,5 (6 Schneidezähne)	12,2 (6 Schneidezähne)
Kettenteilung	Zoll	3/8	3/8
Tiefenbegrenzer/Schnitttiefe	Zoll/mm	.050/1.3	.050/1.3
Zahl der angetriebenen Kettenglieder	12"/14"/16"	45/52/56	45/52/56

Zoll	Zoll/mm	Zoll/mm	○	○	○	Zoll/mm	Zoll/cm/dl
H36 3/8 Oregon 91Vg	.050/1,3	5/32 / 4,0	85°	30°	0°	.025/0,65	14 /35/52 16 /40/56

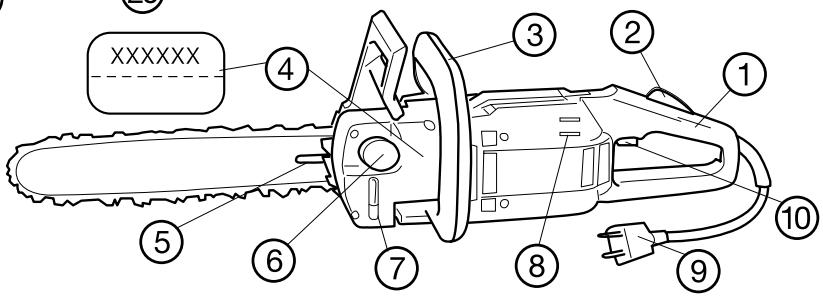

1. Hinterer Handgriff
2. Drehzahlhebelsperre
3. Vorderer Handgriff
4. Seriennummer (Schild)

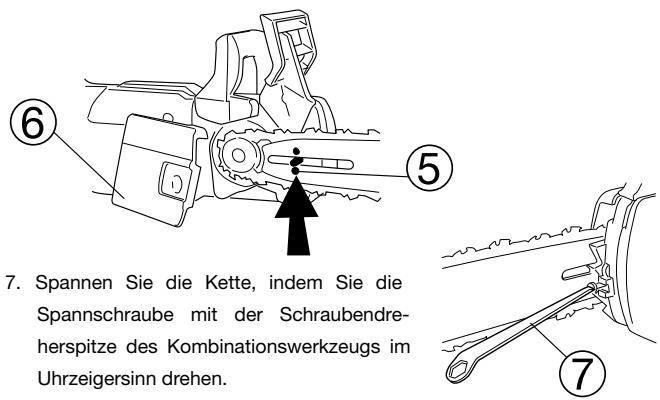

5. Kettenspanner
6. Kettenöltank
7. Kettenölstand
8. Lufteintrittsschlitze
   9.Netzkabel
9. Drehzahlhebel

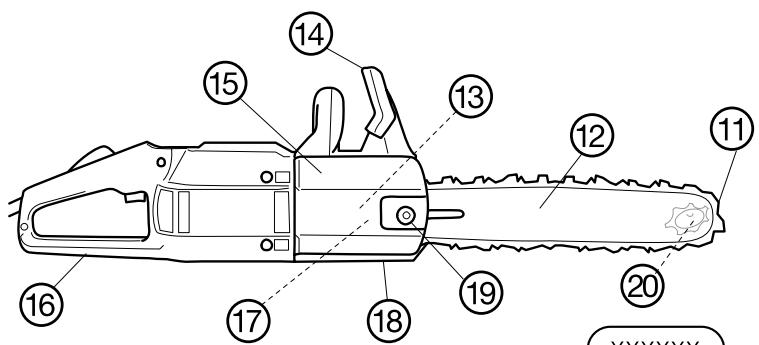

10. Sägekette

11. Schwert

12. Ausloser für Kettenbremse
13. Rückschlagschutz
14. Kettenantriebsabdeckung
15. Handschutz rechts - zum Schutz der rechten Hand bei Brechen oder Abspringen der Sägekette

16. Antriebszahnrad - hinter der Kettenantriebsabdeckung

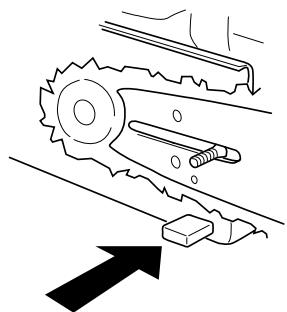

17. Kettenfang - lenkt die Sägekette bei Brechen oder Abspringen der Sägekette ab

18. Schwertmutter
19. Umlenkrolle an der Schwertspitze
20. Kettenschutz (Transportschutz)
21. Kombiwerkzeug
22. Bedienungsanleitung

SICHERHEITSHINWEISE

ACHTUNG!

Halten Sie die Kettensäge beim Gebrauch immer mit beiden Händen fest. Die Nichtbeachtung these Sicherheitschinweises kann zu schweren Verletzungen des Kettensägenbenutzers und/oder eventueller Helfer oder anderer in der Höhe stehender Personen führen. Eine elektrische Kettensäge ist für die Benutzung mit beiden Händen konzipiert.

GEFAHR!

Die Verwendung von Zubehör, das nicht den Empfehlungen des Herstellers (siehe Bedienungsanleitung) entspricht, kann zu Verletzungen führen.

• Arbeitsen Sie nur mit einer Bekleidung, durch die ihre Sicherheit gewährleistet ist. Vermeiden Sie Schmuckgegenstände und weite Kleidungsstücke, die von beweglichen Teilen der Kettensäge erfasst werden konnten. Geprüfte Schutzhandschuhe und feste, einenGNU Stand gewährleistende Schutzstiefel werden unbedingt empfohlen (auch für Helfer).

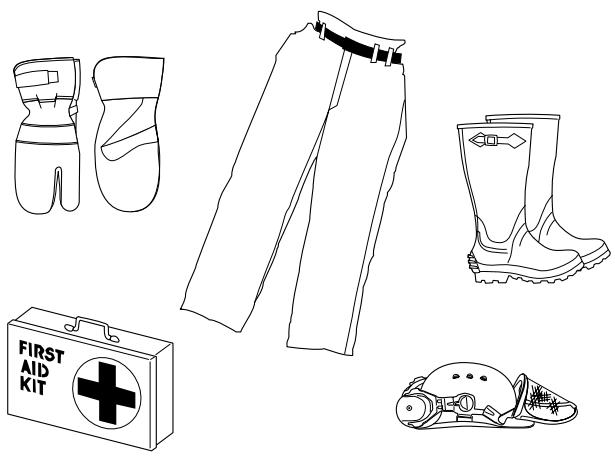

Arbeitskleidung:

• Geprüfter Gesichtsschutz bzw. geprüfte Schutzbrille
• Geprüfter Gehorschutz
• Geprüfter Schutzhelm
• Geprüfte Arbeitsstiefel mit Schnitt schutzeinlage, Zehenschutzkappe und rutschfester Sohle
• Eng anliegende, die Bewegung nicht behindnde Bekleidung
• Geprüfte Arbeitshandschuhe mit Schnittschutzeinlage mouvements

Ein Verbandspäckchen für die ersten Hilfe muss immer griffbereit sein!

• Achten Sie darauf, dass andere Personen Abstand halten, während die Sägekette in Bewegung ist. Sorgen Sie dazu, dass Zuschauer, Kinder und Tiere den Arbeitsbereich nicht betreten. Überlassen Sie die Kettensäge oder das Netzkabel niemals unerfahrenen Personen.
• Halten Sie im Arbeitsbereich Ordnung, und sorgen Sie gegebenenfalls für notwendige Beleuchting. Benutzen Sie die Kettensäge nie bei Nässe oder Feuchtigkeit, am Wasser oder bei Niederschlag. Das Eindringen von Feuchtigkeit in den Motor kann zu Kurzschluss führen.
• Arbeiten Sie stets vorsichtig, sorgfällig und mit „klugem Kopf". Benutzen Sie die Kettensäge nicht, wenn Sie müde oder erschöpf sind, und auch nicht nach dem Genuss von Alkohol oder Medikamenten, wodurch Ihr Sehvermögen, ihre Urteilskraft oder ihre körperliche Leistungsfähigkeit beeinflusst sein konnten. Halten Sie sümttliche Körperteile in sicheren Abstand von der Sägekette, solange der Motor lauft. Vergewissern Sie sich vor dem Starten der Kettensäge, dass die Sägekette frei laufen kann, ohne irgendetwas zu berühren.
• Beachten Sie die Gefahr eines Stromschlags. Vermeiden Sie die Berührung von Metallgegenständen, die sich in der Erde befinden oder mit dieser elektrisch leitend verbunden sind.
• Benutzen Sie das Netzkabel ausschließlich für den vorgesehenen Zweck. Die Kettensäge darf nie am Netzkabel angehoben oder getragen werden. Ziehen Sie nie am Netzkabel, um den Netzstecker aus der Steckdose zu zieren. Halten Sie das Netzkabel von Wasser, Öl und scharfen Gegenständen fern. Vermeiden Sie das Einklemmen des Netzkabels in Türen, Pforten, Toren oder anderen elektrisch leitenden Metallgegenständen.
• Überprüfen Sie die Kettensäge und das Netzkabel vor dem Gebrauch auf Funktionstüchtigkeit. Benutzen Sie die Kettensäge nicht, wenn das Netzkabel beschädigt ist. Lassen Sie ein beschädigtes Netzkabel nur von qualifiziertem Fachpersonal auswechseln. Halten Sie die Handgriffe sauber, trocken, öl- und fettfrei.
• Sorgen Sie davon, dass vor dem Anschluss des Netzkabels an das Stromnetz jegliches Werkzeug von der Kettensäge entfernt wird.
• Achten Sie darauf, dass das Verlängerungskabel keinen Schaden aufweist und für die Verwendung im Freien zugelassen ist. Der Leitungsquerschnitt des Verlängerungskabels muss der Leistungsaufnahme der Kettensäge entsprechen. Siehe die diesbezüglichen Angaben im Abschnitt „WICHTIG! VOR GEBRAUCH DER KETTENSÄGE UNBEDINGT DURCHLESEN" auf Seite 1.
• Beim Transport der Kettensäge muss der Motor abgestellt sein, behmen Sie den Finger vom Drehzahlhebel und drehren Sie die Säge mit dem Schwert nach hinten (vom Körper abgewandt).
• Schlieben Sie die Kettensäge nur an eine Steckdose mit stromabhängigem Erdschlussschutz an.
• Doppeltschutzisoliert! Ihr elektrische Kettengänge ist doppeltschutzisoliert, um die Sicherheit vor Stromschlag zu erhöhen. Ein doppeltschutzisoliertes Gerät besteht entweder aus zwei voneinander getrennten Isolierschichten zwischen dem Benutzer und den elektrisch leitenden Teilen des Geräts oder aus einer einfachen Isolierschicht mit doppelter Stärke. Doppeltschutzisolierte Geräte sind nicht mit einem dreipoligen Schutzkontaktstecker ausgestattet und können daher an jeder normale Steckdose mit 220-240 Volt Wechselstrom angeschlossen werden. Beachten Sie stets die für elektrische Geräte üblichen Vorsichtsmaßregeln. Die doppelte Schutzisolierung bieteten einen higheren Schutz vor den Folgen schadhafter Isolierung.

• Verwenden Sie die Kettensäge nur zum Sägen von Holz. Unterlassen Sie jeder Versuch, mit der Kettensäge Metalle, Kunststoffe, Steine oder andere nicht aus Holz bestehende Baustoffe zu zersägen. Benutzten Sie das Schwert nicht zum Beiseiteschieben von Åsten, Zweigen, Wurzeln oder Gegenständen irgendwelcher Art.

• Sorgen Sie davon, dass Sie sich jederzeit sichere bewegeneuren und einen sicheren Stand haben. Achten Sie auf Wurzeln, Steine, Åste, Bodenlocher, Vertiefungen usw., wenn Sie sich mit der Säge bewegene. Seien Sie besonder vorsichtig, wenn Sie am Hang arbeiten. Sagen Sie immer mit dem Baum auf der rechten Seite, so dass der Stamm sich zwischen Ohnen und dem Schwert befindet. Halten Sie die Kettensäge immer mit beiden Händen fest, undzarz zur betteren Kontrolle so nah am Körper wie möglich. Stützen Sie die Kettensäge nach Mänglichkeit am Stamm ab. Wenn Sie sich nach vorne bewegene, muss der Stamm immer zwischen Ohnen und dem Schwert liegen.

• Vermeiden Sie es, die Sägekette hart auf das Holz zu drucken. Mit gut geschärfter Kette reicht leichter Druck zum Sägen aus. Zu starker Druck am Ende des Schnittes kann dazu führen, dass Sie beim Durchtrennen des Stammes das Gleichgewicht verlieren.
• Kurze Stammstücke müssen vor dem Sagen in eine sichere Stellung gelegt werden.

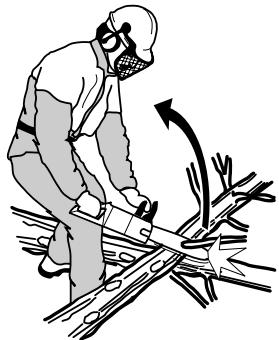

• Seien Sie beim Sägen von Zweigen und dünnen Ästen besonder vorsichtig, und unterlassen Sie das Sägen von Strauchern oder mehreren Zweigen und dünnen Ästen gleichzeitig. Zweige und)dünne Äste können sich in der Kette verhaken und einen starken Ruck auslösen, was zu schweren Personenschäden führen kann.

• Wir empfehlen Ihnen, ausschließlich Stämme zu sagen, die nicht stärker sind als die Schwertlänge, so dass der FALLKERB und der FällSCHNITT in einem Zug ausgeführrt werden können (empfohlene Schwertlänge für Ihr Kettensagenmodell siehe Abschnitt „Technische Daten").

• Nach dem Loslassen des Drehzahlhebels bewegt die Kette sich noch einen Moment weiter (Abbremszeit).
• Vor Wartungsarbeiten an der Kettensäge muss der Netzstecker aus der Steckdose gezogen werden.
• Ihr Kettensäge entspricht allen einschlagigen Sicherheitsnormen. Reparaturen sollenn nur von qualifiziertem Fachpersonal unter ausschließlich Verwendung von Original-Ersatzteilen vorgenommen werden.
• Überprüfen Sie die Säge vor dem Gebrauch sorgfällig auf beschädigte Teile, um Fehl Funktionen zu vermeiden und ein sicheres, wirkungsvolles Arbeits zu gewährleisten. Vergewissern Sie sich, dass alle beweglichen Teile ordnungsgemäß befestigt und eingestellt sind. Abgesehen von den in dieser Bedienungsanleitung genommen Wartungsmaßnahmen darf der Austausch beschädiger Teile nur von autorisierten Kundendienstwerkstätten vorgenommen werden. Defekte Drehzahlhebel dürfen nur von autorisiertem Fachpersonal ausgetauscht werden. Benutzen Sie die Säge nicht, wenn der Drehzahlhebel nicht ordnungsgemäß Funktioniert.
• Bewahren Sie die Kettensäge an einem sicheren, trockenen und für Kinder unzugänglichen Ort auf. Das Netzkabelarf bei der Aufbewährung nicht mit dem Stromnetz verbunden sein, und der Kettenschutz muss aufgesteckt sein.

ACHTUNG!

• Vergewissern Sie sich, dass Sie jeder zeit einen sicheren Stand haben und dass die Sägekette nur auf das zu saggende Holz trifft.
• Sorgen Sie dazu, dass sich keine an denen Personen in Ihr Arbeitsbereich aufhalten.

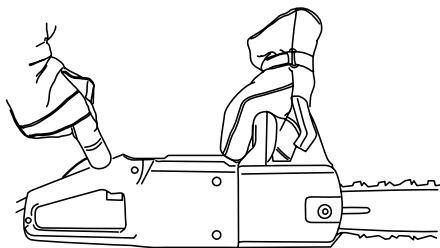

Starten

• Umfassen Sie den vorderen Handgriff mit der linken Hand.
  Umfassen Sie den hinteren Handgriff mit der rechten Hand.

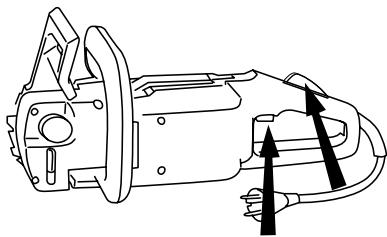

• Drücken Sie mit der Handfläche auf die

Drehzahlhebelsperre, und ziehen Sie den Drehzahlhebel mit dem Zeigefinger hoch.

Stoppen

Stoppen Sie die Säge durch Loslassen des Drehzahlhebels. Falls die Sägekette nicht anhalt, lösen Sie die Kettenbremse aus undziehen den Netzstecker aus der Steckdose.

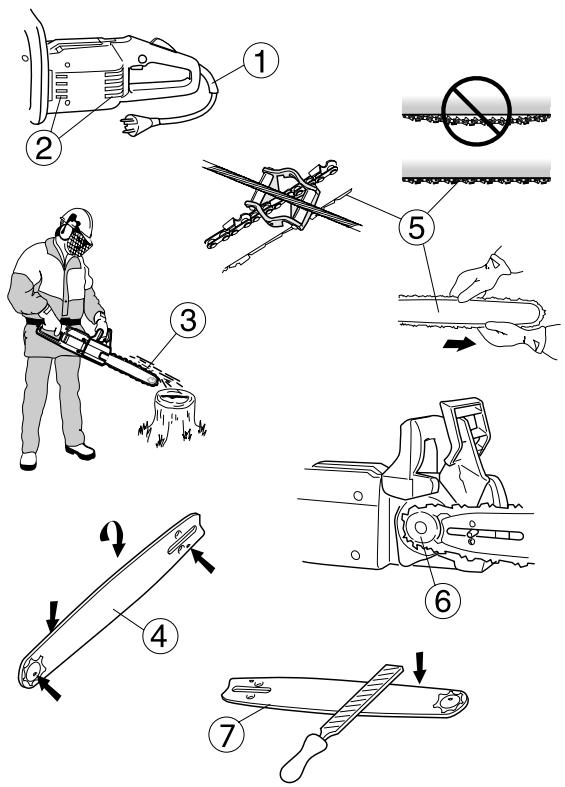

TÄGLICHE PFLEGE UND WARTUNG

ACHTUNG!

Ziehen Sie vor Reinigungs- und Wartungsarbeiten stets den Netzstecker aus der Steckdose.

Im Folgenden geben wir Ohnen einige allgemeine Ratschläge zur Pflege und Wartung ihrer Kettensäge. Haben Sie Fragen hierzu, wenden Sie sich am besten an Ohren Fachhändler.

1. Überprüfen Sie das Netzkabel und den Netzstecker auf Schäden. Ein beschädigtes Netzkabel muss ausgewechselt werden.
2. Reinigen Sie die Luftintrittsöffnungen und sorgen Sie dazu, dass diese stets offen sind.
3. Überprüfen Sie das automatische Kettenschmiersystem.
4. Drehen Sie das Schwert in regelmäßigen Abständen um, damit es auf beiden Seiten gleichmäßig abnutzt. Vergewissern Sie sich, dass die Öffnung für das Kettenöl nicht verstopft ist. Reinigen Sie die Kettenspur des Schwertes.
5. Überprüfen Sie die Kettenspannung, schärfen Sie die Schneidezähne und vergewissern Sie sich, dass die Sägekette leicht lauft.
6. Überprüfen Sie das Antriebszahnrad auf übermäßigen Verschleib, gegebenenfalls muss es ausgetauscht werden.
7. Entfernen Sie eventuelle Grate von der Schwertkante.

GEFAHR!

Ein Rückschlag der Säge kann plötzlich und ohne Vorankündigung erfolgen und kann so stark sein, dass die Kettensäge mit großer Kraft auf den Benutzer Rückgeworfen wird. Die laufende Kette verursacht dann unter Umständen schwere oderSolar lebensgefährliche Verletzungen.Der Kettensagenbenutzer muss daher unbedingt die Ursachen solcher Rückschlage kennen, um die notwendige Vorsicht walten zu halten und bei der Arbeit so vorzugehen, dass ein Rückschlag der Kettensäge vermieden wird.

ACHTUNG!

Unzureichend geschärfte Schneidezähne und eine falsche Schwert-Kettenkombination erhöhen die Gefahr eines Rückschlags. Siehe Abschnitt „Technische Daten" auf Seite 3.

ACHTUNG!

Lassen Sie die Sägekette nie mit dem Boden oder irgendwelchen Gegenständen in Berührung kommt. Ketten und Drahtzäune oder Teile davon stellen eine besondere Gefahr für Rückschläge dar.

Beachten Sie alle Sicherheitshinweise, um einen Rückschlag der Säge und andere Unfälle mit Verletzungsgefahr zu vermeiden.

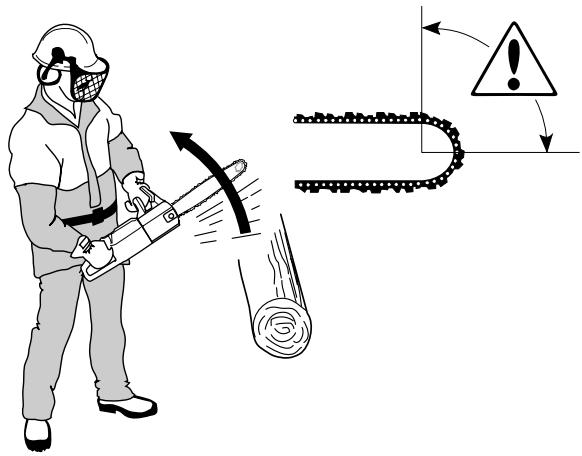

• Ein Rückschlag ist eine plötzliche Rückwärtsbewegung der Kettensäge, die durch eine unbeabsichtigte Berührung des oberen Teils der Schwertspitze, dem Rückschlagbereich des Schwertes, ausgelost wird.
• Ein Rückschlag erfolgt immer in Schwertebene. Häufig werden darauf bei Schwert und Säge hoch- und zureckgeworfen, so dass sie den Kettensagenbenutzer treffen können. Abhängig von der Lage der Säge beim Eintreffen des Rückschlags kann die Säge auch in andere Richtungen geworfen werden.

Grundregeln

• Wenn Sie die Ursachen und auslösenden Faktoren von Sägerückschlügen kennen, sind Sie auf diese GefahrVBoreitet und konnen angemessen reagieren. Ein überraschender Rückschlag erhöht die Unfallgefahr. Unabhängig von ihrer Kraft ereignen sich Rückschlage immer blitzschnell.
• Umfassen Sie die Handgriffe der Kettensäge stets mit geschlossen dem Griff (Daumen auf der einen und die übrigen Finger auf der anderen Seite des Handgriffs) – rechte Hand am hinteren Handgriff und linke Hand am vorderen Handgriff. Dies gilt für Rechtshänder wie für Linkshänder! Auf diese Weise wird die Wirkung eines Rückschlags vermindert, und Sie haben die Sägebuchstüblich better im Griff.

Lassen Sie die Handgriffe der Kettensäge bei der

Arbeit nie los!

Die meisten durch Rückschlag verursachten Unfälle ereignen sich beim Entasten der Stämme. Vergewissern Sie sich, dass Sie einen sicheren Stand haben und dass es keine Gegenstände in der Nähe gibt, über die Sie stolpern oder fallen konnen. Wenn Sie dies nicht beachten, kann der Rückschlagbereich der Schwertspitze einen Ast, einen Baum oder einen anderen Gegenstand in der Nähe berühren und einen Rückschlag auslösen.
- Sagen Sie mit der Kettensäge keinesfalls hoher als in Schulterhöhe, und setzen Sie die Säge nie mit der Schwertspitze an. Benutzen Sie die Kettensäge in keinem Fall nur mit einer Hand!

• Seien Sie außerordentlich vorsichtig, wenn Sie mit der Oberseite des Schwertes sagen (mit schiebender Kette, z. B. auf der Unterseite eines Stammes). Die Antriebskraft der Kette drückt die Säge zurück, und wenn Sie dieser Kraft nicht entgegenwirken, kann der Rückschlagbereich der Schwertspitze plötzlich den Stamm berühren und einen Rückschlag verursachen. Beim Sägen mit der Unterseite des Schwertes (mit zehender Kette, auf der Oberseite des Stammes) wird die Säge nach vorne gezogen. Dadurch wird das Motorghäuse an den Stamm gedrück und auf diese Weise abgestützt; der Ketten-sägenbenutzer hat die Säge also better im Griff, und die Gefahr eines Rückschlags ist geringer.
• Beachten Sie die Anweisungen zum Warten der Säge und Schärfen der Kette. Beim Austausch von Sägekette und Schwert dürfen nur die vom Hersteller der Kettensäge empfohlenen Schwert-Kettenkombinationen verwendet werden. Siehe Abschnitt „Technische Daten“ auf Seite 3.

• Jekleiner der Schwertspitzenradius ist,desto kleiner ist auch der Rückschlagbereich des Schwertes und somit die Rückschlaggefahr.
• Durch die Verwendung einer Sägeausrüstung mit geringer Rückschlagsfahr und das regelmäßige Scharfen der Kette kann die Stärke eines Rückschlags erheblich vermindert werden.

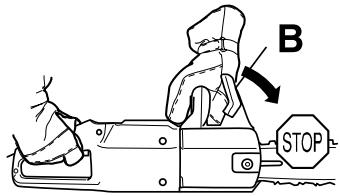

Ohne Kettensäge ist mit einer Kettenbremse ausgerüstet, damit die Sägekette bei einem Rückschlag所提供 anhalt. Eine Kettenbremse kann bereits die Unfallgefahr vermindern, die Verhinderung von Unfällen liegt jederoch ganz in Ihr Hand. Seien Sie außerordentlich vorsichtig bei Arbeiten mit der Kettensäge, und sorgen Sie dazu, dass der Rückschlagbereich des Schwertes nicht irdendetwas berühren kann.

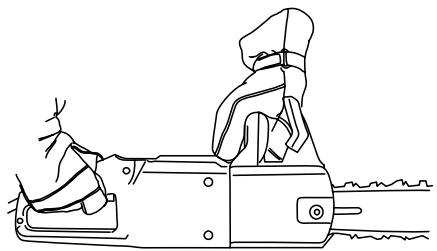

Die Kettenbremse (A) wird entweder von Hand (mit der linken Hand) oder durch das Trägheitsmoment ausgelöst (die Trägheit des Rückschlagschutzes wirkt der durch den Rückschlag ausgelösten Bewegung der Säge entgegen). Unabhängig von der Auslösung wird der Rückschlagschutzmechanismus in der dem Rückschlag entgegensetzten Richtung. Die Säge ist zum Schutz vor Überlastung mit einer Fiehlkraftkapplung ausgestattet. Wenn die Sägekette bei laufendem Motor anhalt, ist die Säge überlastet. Verringern Sie den auf die Säge ausgeübten Druck sowieit, dass die Kette wieder lauft. Wenn die Sägesich im Sageschnitt verkeilt, den Motor sofort abstellen und die Säge

freimachen.

• Die Kettenbremse wird auch aktiviert, indem man den Rückschlagenschutz (B) nach vorne drückt. Dadurch wird ein Federmechanismus ausgelöst, der das Bremsband eng an die Bremsstrommel anlege.

• Der Rückschlagschutz dient nicht nur zur Auslösung der Kettenbremse. Die zweite wichtige Funktion besteht darin, die Gefahr einer Kettenberührung zu vermindern, falls die Hand des Kettensagenbenutzers vom vorderen Griff abgleitet.
• Benutzen Sie die Kettenbremse beim Tragen oder vorübergehenden Abstellen der Kettensäge als „Handbremse"! Die Kettenbremse kann sich nicht nur automatisch auslösen (bei einem Rückschlag), sondern muss auch bei jeder unvorhergesehen Berührung der laufenden Kette von Hand betätigter werden.
  Die angezogene Kettenbremse wird gelöst, indem man den Rückschlagschutz zum vorderen Handgriff hin zurückzieht.
• Wie auf Seite 7 beschreiben wird, kann ein Rückschlag mit gewaltiger Kraft und blitzschnell eintreffen. Bei den meisten weniger starken Rückschlagen wird die Kettenbremse nicht ausgelöst. In dieser Fall ist es wichtig, die Säge weiterhin gut im Griff zu haben und nicht loszulassen.

• Abhängig von der Stärke des Rückschlags und der Lage der Säge im Verhältnis zum berühnten Gegenstand kann die Kettenbremse von Hand oder durch das Trägheitsmoment des Rückschlags ausgelost werden.

• Ist der Rückschlag stark genug und die linke Hand ist zuweit vom Rückschlagschutz entfernt, wird die Kettenbremse von der TRÄGHEIT der Kettenbremse im Verhältnis zur Stärke des Rückschlags ausgelöst.

• Bei kleineren Rückschlagen oder wenn die linke Hand sich nahe genug am Rückschlagschutz befindet, wird die Kettenbremse durch die linke Hand ausgelöst.
• Wenn die Kettensäge auf der Seite liegt und der Benutzer den seitlichen Teil des vorderen Griffs mit der Hand umfasst, berührt der Rückschlagschutz im Falle eines Rückschlags nicht die linke Hand und lost dann auch nicht die Kettenbremse aus. In solchen Fälle ist das Trägheitsmoment der einzige Faktor, der die Kettenbremse auslösen kann. Wie bei der Betätigung von Hand Funktioniert diese automatische Auslösung jedoch nicht in jeder Lage.

Überprüfung des Rückschlagschutzes

• Nehmen Sie eine Sichtprüfung des Rückschlagschutzes vor, und achen Sie darauf auf eventuelle Risse.
• Bewegen Sie den Rückschlagschutz vor und darüberück, um sicherzustellen, dass er sich weder zuleitung noch zu schwer bewegen{lasset.

Überprüfung der manuellen Kettenbremse

• Überprüfen Sie die Kettenbremse jeder Tag oder vor jeder Benutzung der Säge. Halten Sie die laufende Säge mit der linken Hand am vorderen Griff und mit der rechten Hand am hinteren Griff fest. Drücken Sie dann zum Auslösen der Kettenbremse mit dem Rücken der linken Hand - ohne den vorderen Handgriff loszulassen - gegen den Rückschlagschutz. Die Sägekette muss sofort anhalten. Wenn die Kettenbremse nicht sofort anspricht, muss sie von autorisiertem Fachpersonal gewartet werden.

Überprüfung der Trägheitskettenbremse

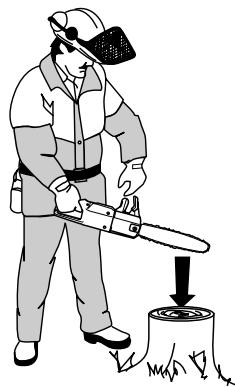

• Halten Sie die laufende Kettensäge mit dem Schwert waagerecht etwa 45~cm über einem Baumstumpf (oder einem anderen soliden Holzgegenstand).

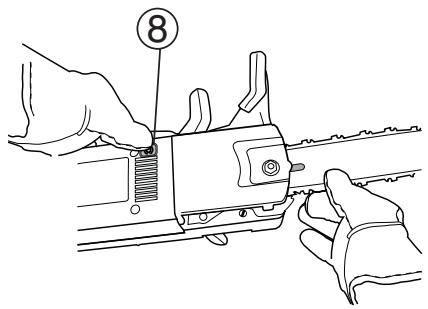

Lassen Sie den Drehzahlhebel los

• Lassen Siedenvorderen Handgrifflos, sodassdievonHrrechtenHand gehaltene Kettensage nach unten kippt und das Schwert den Baumstumpf berührt. Sobald die Schwertspitze den Baumstumpf berührt, muss die Bremse ansprechen.

ACHTUNG!

Vor Reinigungs- und Wartungsarbeiten muss stets der Netzstecker aus der Steckdose gezogen werden.

ACHTUNG!

Eine unzureichend gespannte Sägekette kann beim Sagen aus der Kettenspur springen und schwere

oder sogar lebensgefährliche Verletzungen verursachen.

1. Ziehen Sie den Rückschlagschutz in Richtung vorderer Handgriff zurück, um sicherzustellen, dass die Kettenbremse nicht anliegt.

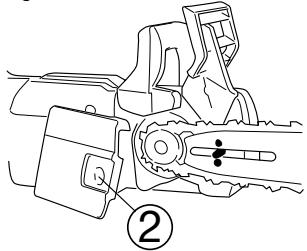

1. Schrauben Sie die Schwertmutter hereaus und nehmen Sie die Kettenantriebsabdeckung ab.

1. Legen Sie die Sägekette mit den Schneidezahlen nach vorn um die Schwertspitze.

1. Halten Sie die Sägekette über der Schwertspitze undplatzieren Sie das rückwärte Ende des Schwertes im Winkel von 45^ zum Motergehause am Antriebszahnnrad. Legen Sie den hinteren Teil der Kette um das Antriebszahnnrad, schwenken Sie das Schwert über den Befestigungsbolzen im Motergehause, und legen Sie die Kette in die Kettenspur.

1. Achten Sie darauf, dass der Schwertspannerzapfen in die entsprechende Öffnung des Schwertes eingreift.

2. Legen Sie die Kettenantriebsabdeckung wieder auf und schrauben Sie die Schwertmutter von Hand fest.

1. Spannen Sie die Sägekette; die Kettearf noch nicht so stark gespannt werden, dass sie sich nicht mehr von Hand bewegen lasst. Zum Lösen der Kettenbremse Knopf drücken. Zur Vermeidung von Verletzungen durch Berühren der Kette sollenn Sie beim Bewegen der Kette Handschuhe trag.

1. Halten Sie die Schwertspitze hoch, und ziehen Sie die Schwertmutter mit dem Kombinationswerkzeug fest.

Die Spannung einer neuen Sägekette muss in kurzen Abständen geprüft werden, bis die Kette eingefahren ist. Auch danach sollte die Spannung zur Erhaltung der Leistung und für eine lange Lebensdauer der Sägekette regelmäßiger überprüft werden.

• Durch den Gebrauch der Säge nimmt die Kettenspannung mit der Zeit ab. Das regelmäßige Nachspannen ist davon sehr wichtig.
• Überprüfen Sie die Kettenspannung mindestens bei jedem Nachfüllen von Kettenöl.

KETTENFANG

Der Kettenfang dient dazu, die Sägekette bei Brechen oder Abspringen aufzufangen. Dieses Problem lassst sich im Allgemeinen durch das regelmäßige Nachspannen der Kette (siehe Abschnitt „Anbau des Schwertes und Einstellung der Sägekette" auf Seite 9) und die ordnungsgemäß Pflege von Sägekette und Schwert vermeiden.

Vergewissern Sie sich, dass der KETTENFANG nicht beschädigt ist.

HANDSCHUTZ RECHTS

Mit dem Handschutz rechts wird die rechte Hand bei Brechen oder Abspringen der Kette geschützt; außer dem werden Zweige und Äste ferngehalten.

Vergewissern Sie sich, dass der HANDSCHUTZ RECHTS nicht beschädigt ist.

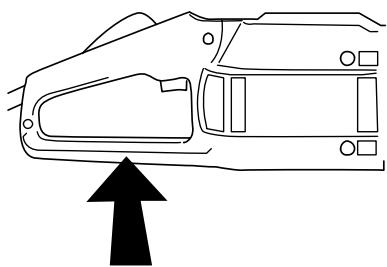

FLIEHKRAFTKUPPLUNG

Ohne elektrische Kettensäge ist mit einer vor Überlastung schützenden Fliehkaftkupplung ausgestattet.

Nach längerem Gebrauch muss die Fliehkräftkupplung eventuell gereinigt werden.

Bei Funktionseinschränkungen setzen Sie sichitte mit dem nachsten Fachhändler in Verbindung.

ELEKTRONISCHERÜBERLASTUNGSSCHUTZ2000W

Die elektrische Kettensäge Typ 2000W ist mit einem elektronischen Überlastungsschutz ausgestellt.

• Bei Ansprechen des Überlastungsschutzes stoppt die Säge.
• Lassen Sie den Drehzahlhebel los. Vergewissern Sie sich, dass die Sägekette nicht klemmt.
• Betätigen Sie den Drehzahlhebel wieder.

SÄGEAUSRÜSTUNG

In thisem Abschnitt Goes es darum, wie wichtig die zweckmäßige Wartung und die Verwendung der richtig Sägeausrüstung sind:

Die Rückschlaggefahr wird reduziert.
Die Häufigkeit eines Abspringens oder Brechens der Kette wird vermindert.
Die Leistungsfähigkeit der Säge wird optimal genutzt.
Die Sägekette hat eine langere Lebensdauer.

Fülf Grundregeln

• Verwenden Sie ausschließlich die empfohlene Sägeausrüstung! Siehe Abschnitt „Technische Daten" auf Seite 3.

• Sorgen Sie davon, dass die Schneidezähne stets richtig geschärft sind! Beachten Sie unsere Anweisungen und verwenden Sie den empfohlenen Feilbock. Eine beschädigte oder unzureichend gewartete Sägekette erhöht die Unfallgefahr.

• Sorgen Sie bei der Wartung der Kette für die richtige Sägetiefe durch eventuelles Abfeilen der Tiefenbegrenzer. Abgenutzte Tiefenbegrenzer erhöhen die Rückschlaggefahr.
• Sorgen Sie damit, dass die Sägekette vorschrifsmäßig gespannt ist! Eine unzu-reichend gespannte Sägekette springt weniger ab und erhöht den Verschleib von Schwert, Kette und Antriebszahnrad.
• Sorgen Sie davon, dass das automatische Abschmiersystem fungiziert und dass die Sageausrüstung vorschrifsmäßig gewartet wird.

ACHTUNG!

Eine unzureichende Schmierung kann zum Versagen der Sägeausrüstung und zu schweren oder)sogar lebensgefährlichen Verletzungen führen.

Kettenöl

• Sägekette und Schwert werden mit Hilfe eines automatischen Abschmiersystems geött. Wir empfehlen die Verwendung von Kettenöl, das bei heißem und kaltem Wetter gute Adhäsion und gute Fliebeigenschaften gewährleistet. In jedem Fall muss das Kettenöl eine der Jahreszeit entsprachende Viskosität aufweisen. Bei Temperaturen unter dem Gefrierpunkt wird Öl dickflüssig, was zu einer Überlastung der Ölpumpe und zu Schäden an Teilen der Kettensäge führen kann.
• Als Hersteller von Kettensägen haben wir ein ideales, aus Pflanzenöl bestehendes und biologisch vollständig abbaubes Kettenöl entwickelt. Wir empfehlen unser Kettenöl, damit Sie die Kette und das Schwert ihrer Kettensäge und zugleich die Umwelt schonen.
• Wenn Kettenöl im Handel nicht erhältlich ist, kannstattdessen Getriebeöl vom Typ EP 90 verwendet werden.
• Ihr Fachhändler berat Sie gern bei der Wahl des Kettenöls.
• Verwenden Sie keinesfalls gebrauchtes Motorenöl! Dieses Altöl enthalt Verunreigungen, die zu Schäden an Ölpumpe, Schwert und Sägekette führen können.

Nachfüllung von Kettenöl

• Alle von uns angebotenen Kettensägen sind mit einem automatischen Kettenschmiersystem ausgestellt.

Überprüfung des automatischen Kettenchmier-systems

• Starten Sie die Kettensäge und richten Sie das Schwert im Abstand von etwa 20cm auf eine helle Fläche oder einen hellen Gegenstand. Nach etwa einer Minute muss auf der hellen Oberfläche ein deutlicher Ölfstreifen sightbar sein.

• Der Inhalt eines vollen Öltanks reicht für etwa 20-minütiges Arbeitsen mit der Kettensäge aus.
• Wenn das Abschmiersystem nicht zu Funktionieren scheint und die folgenden Maßnahmen nicht halten, muss die Säge vom Fachhändler nachgehen werden.
• Überprüfen Sie die Öleinlassöffnung des Schwertes und reini-gen Sie diese gegebenenfalls.

• Überprüfen Sie die Kettenspur des Schwertes und reinigen Sie diese gegebenen-falls.

• Vergewisern Sie sich, dass sich die Umlenkrolle an der Schwertspitze leicht drehen{lösst und nicht verschmutzt ist. Gegebenenfalls reinigen und schmieren.

Überprüfung des Kettenverschleiben

• Kontrollieren Sie die Sägekette jeder Tag im Hinblick auf folgende Punkte:
• Sichtbare Risse oder andere Schäden an Nieten oder Kettengliedern
• Steifheit
• Übermäßiger Verschleib von Nieten oder Kettengliedern
  Die horizontally Schneidezahnlänge muss mindestens 3 mm (1/8") betragen.
• Jede Abweichung vom normalen Zustand ist ein Zeichen damit, dass die Sägekette abgenutzt ist und ausgetauscht werden muss.

Allgemeine Anweisungen zu den

Schneidezahlen

• Benutzen Sie die Säge niemals mit einer stumpfen Kette. Wenn beim Sägen starker Druck erforderlich ist, deutet dies – ebenso wie keine Sägespane – auf eine stumpfe Kette hin. Beim Sägen mit einer sehr stumpfen Kette entstehtstatt Sägespanen mehr Sagemehl.

• Beim Sagen mit einer scharfen Kette entstehen große Sagespane, und die Säge „frisst“ sich von selbst durch das Holz.
• Der schneidende Teil der Kette wird SCHNEIDEGLIED genanmt. Jedes Schneideglied besteht aus einem SCHNEIDEZAHN (A) und einem TIEFENBEGRENZER (B). Der Höhenunterschied zwischen Schneidekante und Tiefenbegrenzer bestimmt die Schnitttiefe.
• Beim Scharfen der Sägekette ist Folgendes zu beachten:

SCHÄRFWINKEL

BRUSTWINKEL

HORIZONTALER FEILWINKEL

FEILENDURCHMESSER

FEILTIEFE

Einzelheiten zur Kette Ihrer Säge siehe Abschnitt „Technische Daten". Ohne die entsprechenden Hilfsmittel ist es sehr schwierig, die Sägekette richtig zu schären. Wir empfehlen die Verwendung eines Feilbocks, um die höchste Schneidleistung zu erzielen und die Rückschlaggefahr so gering wie möglich zu halten.

Feilen der Schneidezähne

Zum richtigen Feilen der Schneidezahne besteht Sie eine RUNDFEILE und eine FLACHFEILE. Angaben zum Feilendurchmesser und Feilbock für ihre Säge und Kette finden Sie im Abschnitt „Technische Daten".

• Schäfen Sie die Kette nur, wenn sie ordnungsgemäß gespannt ist. Eine lockere Kette bewegt sich hin und her und erschwert das Feilen.

• Feilen Sie stets von der Innen- zur Außen-seite des Schneidezahns. Heben Sie die Feile beim Zurückziehen leicht an.

• Feilen Sie zuerst die Schneidezähne auf der einen Seite. Dann drehen Sie die Säge herum und feilen die Schneidezähne auf der anderen Seite.

• Vergewissem Sie sich, dass alle Schneidezähne die gleiche Länge aufweisen. Betragt die waagerechte Länge nur noch 3 mm (1/8") dann ist die Sägekette abgenutzt und muss ausgetauscht werden.

ACHTUNG!

Unsachgemäß gefeilte Schneidezahne erhöhen die Rückschlaggefahr!

ENTASTEN

ACHTUNG!

Die meisten Rückschlagunfälle ereignen sich beim Entasten. Achten Sie dazu besonders beim Sägen von unter Spannung stehenden Ästen bereits auf, dass der Rückschlagbereich des Schwertes nicht irgendetwas berühren kann!

Alle für Trennschritte geltenden Grundregeln sind auch beim Absagen starker Äste zu beachten.

Sägen Sie schwierige Äste mit mehreren Schnitten ab.

Sorgen Sie davon, dass Sie sich jederzeit sicheren bewegen konnen und einen sicheren Stand haben. Sagen Sie immer mit dem Stamm auf ihrer rechten Seite. Sie haben die Kettensäge am besten im Griff, wenn Sie diese möglichst nah am Körper führen.

ACHTUNG!

Wenn die Kette sich im Sageschnitt verkeilt, SAGE UNBEDINGT STOPPEN!

Versuchen Sie nicht, die Säge durch Hinund Herbewegen aus dem Sägeschnitt zuziehen. Wenn die Säge sich damit plötzlich lost, besteht Verletzungsgefahr durch die Sägekette. Verwenden Siestattdessen einen Fällheber o. Ä., um die Säge freizubekommen.

• Beim Durchtrennen von Stämmen auf dem Boden ist die Gefahr gering, dass die Säge sich verkeit oder das Holz spittert. Achten Sie aber unmittelbar vor dem Durchtrennen daraufuf, dass die Säge nicht den Boden berührt.

Sägen Sie gerade durch den Stamm. Achten Sie kurz vor dem Durchtrennen darauf, dass Sie mit der Säge nicht in den Erdboden sagen. Lassen Sie die Säge mit voller Geschindigkeit laufen, und seien Sie auf das Durchtrennen gefasst.

• Wenn ein Umdrehen des Stammes möglich ist, setzen Sie nach dem Sagen von ca. zwei Drittel des Stammes die Säge ab.

• Drehen Sie den Stamm um und sagen Sie den Rest von oben durch.

• Durchsagen eines an einem Ende aufliegenden Stammes. Hier besteht die Gefahr, dass der Stamm splitiert, wenn Sie ohne Absetzen von oben nach unten sagen.

• Um das Splittern zu verhindern, machen Sie zuerst einen Schnitt von unter (etwa ein Drittel des Stockdurchmessers).

• Sagen Sie den Rest von oben durch.

• Durchsagen eines an beiden Enden aufliegenden Stammes. Hier besteht die Gefahr, dass die Säge sich im Sägeschnitt verkeilt, wenn Sie ohne Absetzen von oben nach einzeln sagen.

Um dies zu vermeiden, machen Sie zuerst einen Schnitt von oben (etwa ein Drittel des Stockdurchmessers).

• Sagen Sie den Rest von unter durch.

FällUNG

ACHTUNG!

ACHTUNG!

Das Fällen von Bäumen erfordert Erfahrung. Versuchen Sie nicht, Bäume zu fällen, wenn他们在这一段的 Einführung fehl. UTERLASSEN SIE DIESE UND ÄHNLICHE SÄGARBEITEN, WENN SIE SICH DAFÜR NICT QUALIFIZIERT FÜHLEN!

ACHTUNG!

Wenn Sie mit der Kettensäge noch nicht vertraut sind, sollen den Sie zunachst Erfahrung sammeln, indem Sie Holz sagen, das auf einem Sägebock o. Å. liegt.

Kettensagenbenutzern ohne ausreichende Erfahrung raten wir dringend davon ab, Stämme zu fällen, deren Durchmesser früher ist als die Schwertlänge.

Gefahrenbereich

Beim Fällen von Bäumen ist von einem Gefahrenbereich auszugehen, dessen Radius der zweiinhalbfften Baumlänge entspricht. Sorgen Sie darauf, dass sich niemand in dieserem Gefahrenbereich aufhält.

Fällrichtung

Bäume sollen immer so gefällt werden, dass sie beim Fallen keine Gegenstände treffen oder andere Schäden verursachen können und dass sie in ihrer Endlage das Entasten und Aufteilen nicht behindern. Sorgen Sie davon, dass Sie sich jederzeit sicheren bewegen können und einen sicheren Stand haben.

Vermeiden Sie auch, dass der gefällte Stamm an anderen Bäumen hängen bleibt. Ein solcher Aufhänger ist außerst gefährlich.

Nach der Bestimmung der Fällrichtung mussen Sie auch beachten, ob der Stamm ohne weiteres in diese Richtung fällt. Hier spielern der Wuchs des Stammes (gerade - gekrummt, Zahl und Stärke der Åste usw.) und die eventuelle Neigung sowie die Windrichtung und eventuell auf dem Baum lastender Schnee eine Rolle.

Nach der Prüfung aller dieser Gesichtspunkte stellen Sie viellicht fest, dass Sie keine Wahl haben: Der Baum muss so fallen, „wie er gewachsen ist“, da die sich bevorzugte Fallrichtung technisch nicht bewerkstelligen lasst.

Ein weiterer wichtiger Gesichtspunkt für ihre persönliche Sicherheit ist das Vorhandsein toter Äste, die bei ihrer Arbeit hinabfallen können. Solche Äste spielten für die Fallrichtung gewöhnlich keine Rolle.

Vorbereitung zum Fällen (Aufasten) / Fluchtweg

Entfernen Sie samtliche Åste am unteren Teil des Stammes, die ihre Arbeit behindern konnen. Dabei ist es am sichersten, von oben nach unten zu arbeiten und den Stamm stets zwischen Körper und laufender Kette zu behalten. Sagen Sie mit der Kettensäge keinesfalls höher als in Schulterhöhe. Entfernen Sie Unterholz u. Å. um

den Baum herum, und legen Sie ihren Fluchtweg unter Beachtung eventueller Hindernisse wie Steine, Åste, Bodenlocher usw. fest. Ihr Fluchtweg sollte im Winkel von ca. 135 Grad hinter der Fallrichtung liegen.

Fälltechnik

Zum Fällen des Stammes sind drei Schnittte erforderlich: 1. Schnitt = FALLKERBDACH, 2. Schnitt = FALLKERBSOHLE und 3. Schnitt = FällSchnITT. Der FALLERB bestimmte die Fallrichtung. Nach dem FällSchnITT fällt der Stamm von selbst oder kann von Hand umgedruckt werden.

Fallkerb

Für den FALLKERB wird zuerst das FALLKERB-DACH geschritten, und davon mit der Unterseite des Schwertes (ziehende Kette) in einem Winkel von 45 Grad zur Waagerechten und im rechten Winkel zur vorgesehenen Fallrichtung.

Dann wird die FALLKERBSOHLE geschritten, die am Ende bereits unter auf das FALLKERBDACH treffen muss.

Der Fallkerb sollte eine Tiefe von ca. ein Viertel des Stockdurchmessers haben, der Winkel sollte 45 Grad betragen.

Die von Fallkerbsohle und Fallkerbdach gebildete Linie (Spitze des Fallkerbs) muss genau waagerecht und im rechten Winkel zur vorgehenen Fallrichtung verlaufen.

Fällschnitt

Der Fällschnitt wird von der entgegengesetzen Seite des Stammes aus vorgenommen und muss ebenfalls waagerecht verlaufen. Dabei stehen Sie mit dem Stamm zu ihrer Linken und schneiden mit der Unterseite des Schwertes (ziehende Kette).

Der FÄLLSCHNITT ist etwa 3 - 5cm (1 1/2 - 2") oberhalb der FALLKERBSOHLE anzubringen.

Schneiden Sie mit voller Geschwindigkeit und führen Sie die Säge langsam in den Stamm hinein. Beachten Sie eine eventuelle Bewegung des Stammes in einer anderen als der vorgesehenen Fallrichtung. Setzen Sie einen KEIL oder schieben Sie einen FällLHEBER in den FällLSCHNITT, sobald die Tiefe des Sageschnittes dies erlaubt.

Der FALLSCHNITT muss am Ende parallel zum Fallkerb verlaufen, und es muss eine BRUCHLEISTE von mindestens einem Zehntel des Stockdurchmessers verbleiben.

Die BRUCHLEISTE gibt dem Baum beim Fallendie Führung (einem Gelenk vergleichbar).

Falls die BRUCHLEISTE zu schmal ist, durchgesagt wurde oder Fallkerb und Fällschnitt nicht aufeinander treffen,{lsst sich der Stamm nicht mehr kontrolliert fallen.

Wenn der Fällschnitt sich dem Fällkerb nähert, sollte der Stamm beginnen, sich in Fällrichtung zu neigen. Sonst muss der gesetzte KEIL eingeschlagen bzw. der FällLHEBER angehoben werden, um den Stamm umzudrücken.

Rechterhandbescherming 10

Slipkoppeling 10

Bescherming gegen elektronische 10

overbelasting 2000W

Zaaguitrusting 10

Ketting- en zaagbladsmering 11

• Al once motorkettingzagen haben automatische kettingsmering.

Controle van de automatische kettingsmering.
