GEBRUIKSAANWIJZING DBC260U MAKITA

Lees deze gebruiksaanwijzing aandachtig voordat u de bosmaier/graskantmaier gebruikt en leef strikt de veiligheidsvoorschriften na. Bewaar deze gebruiksaanwijzing op een veilige plaats zodat u deze later opniew kunt raadplegen.

Important:

Hartelijk dank voor uw aankoop van deze bosmaaier/graskantmaaier van MAKITA. Bosmaaiers/graskantmaaiers van MAKITA zijn ontwikkeld als producten van onder jarenlange kennis, ervaring en een gedetailleerd ontwikkelingsprogramma.

Lees deze handleiding grondig door zodate u zeker bent dat u kurz genieten van de best möglichke prestaties en resultaten die uw bosmaaier/graskantmaaier van MAKITA u können bieden.

Inhoudsopgave

Pagina

Symbolen 71

Veiligheidsinstructies 72

Technische gegevens DBC260U, DBC260L 76

Namen van onderdelen 77

De handgreep monteren 78

De beschemkap monteren 79

Het snijblad/de nylon snijkop monteren 80

Brandstof/bijtanken 81

Correcte hantering 82

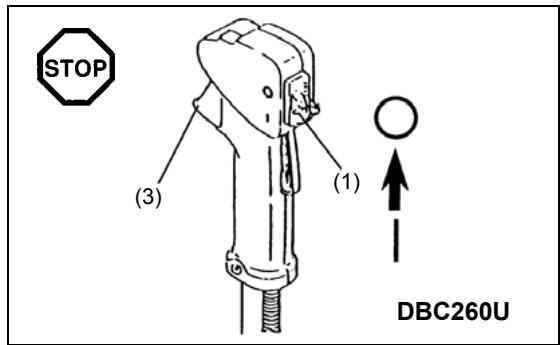

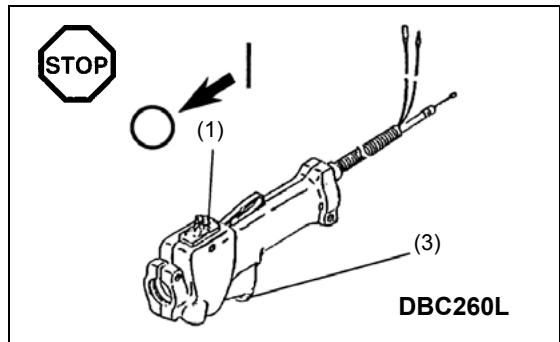

Belangrijke bedieningspunten/de maaier/snijder stoppen 82

Het snijgereedschap slijpen 84

Onderhoudsinstructies 85

Opslag. 87

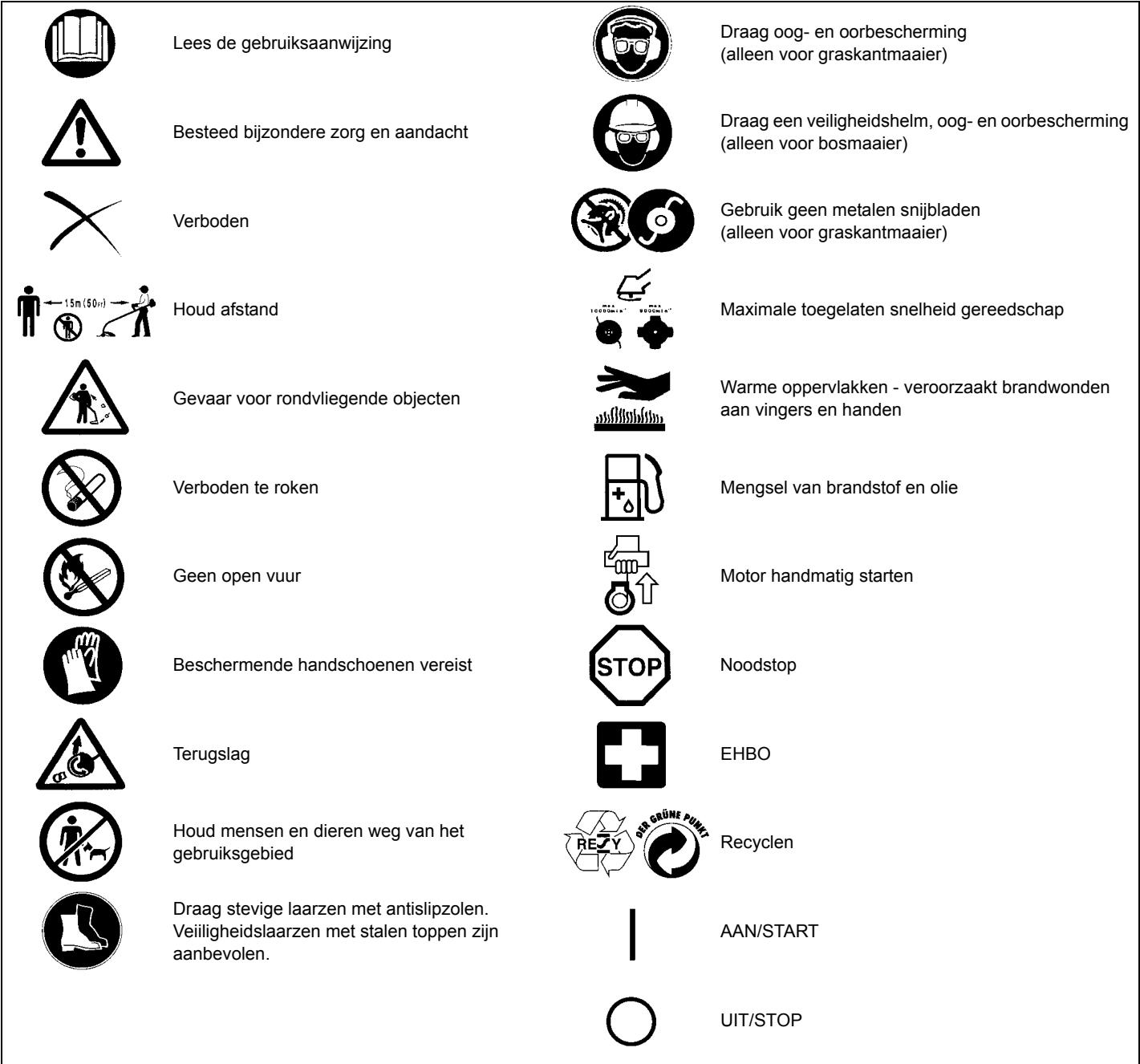

Symbolen

Let op de volgende symbolen wanner u de gebruiksaanwijzing leest.

Veiligheidsinstructies

Algemene instructies

• Om een correcte werkung te garanderen, moet u ervoor zorgen dat u deze handleiding volledig hebt gelezen en begrijpt zodate u vertrouwd raakt met het gebruik van de bosmaaier/graskantmaaier. Als u dit gereedschap gebruikt zonder te begrijpen hoe u het correct moet bedieren, kan dit ernstige letselsveroorzaken bij u of anderen.
• Leen de bosmaaier/graskantmaaier alleen uit aan mensen die bewezen ervaring hebben met bosmaaiers/graskantmaaiers. Leen hen tegelijkertijd ook deze gebruiksaanwijzing.
• Als dit de eerste keer is dat u een door een motor aangedreten maaier gebruikt, raadpleeg dan uw leverancier voor basisinstructies.
• Laat geen kinderen ofjonge mensen diejonger zich dan 18aar met de bosmaaier/graskantmaaier werken. Jongeren die ouder zich dan 16aar mogen het gereedschap gebruiken om te oefenen, maar dan alleen onder toezicht van een gekwalificeerde begeleider.
• Gebruik bosmaaiers/graskantmaaiers met bijzondere zorg en aandacht.
• Gebruik de bosmaaier/graskantmaaier alleen als u in goede lichamelijke conditie bent. Werk altijd rustig en voorzichtig. Gebruikers zich verantwoordelijk voor degenen rondon hen.
• Gebruik nooit de bosmaaier/graskantmaaier nadat u alcohol of geneesmiddelen hebt gebruikt of als u zich moe of ziek voelt.

Bedoeld gebruik van het gereedschap

• De bosmaaier/graskantmaaier is alleen bedoeld voor het maaien van gras, onkruid, struiken en andere ondergroei. Het mag Niet worden gebruikt voor andere doeleinden zoals het snoeien van heggen en hagen, anders kan dit letsels veroorzaken.

Persoonlijke-veiligheidsmiddelen

• Draag altiijd kleding die zowel functioneel als geschikt is voor uw werk, bijv. nauw aansluitende kleding dieECHTER Niet zo eng zit dat u gehinderd worden in uw bewegingen. Draag geen jewelen of kleding die in de struiken konnen verstrikt raken.
• Om letsels aan het hoofd, de ogen, handen of voeten te voorkomen en uw gehoor te beschermenijdens het gebruik,要去 de volgende beschermende uitrusting en kleding worden gebruikt verwijl u de bosmaaier/graskantmaaier bedient.
• Draag algijd een helm wonneer het risico bestaat op vallende objecten. U要去 de veiligheidshelm (1) regelmatig controeren op schade en uiterlijk na 5aar worden verrangen. Gebruik alleen goedgekeurde veiligheidsshelmen.
• Het vizier (2) van de helm (of de veiligheidsbril) beschermt het gezicht gegen rondvliegend afval en stenen. Draag algijd een veiligheidsbril of een vizier wanner u de bosmaaier/graskantmaaier gebruikt om oogletsels te voorkomen.
• Draag geschikte uitrusting om u te beschemen gegen het lawaai en gehoorbeschadiging te voorkomen (oorbeschemers (3), oordopjes, enz.).
• Werkoveralls (4) beschermen gegen rondvliegend afval en opspringende stenen.
  Wij raden u sterk aan een werkoverall te dragen.
• Speciale handschoenen (5) in dik leer makeen deel uit van de voorgeschreven uitrusting en要去en algid worden gedragen tijdens het gebruik van de bosmaaier/graskantmaaier.
• Draag alg'tijd stevige schoenen (6) met een antislipzool wonneer u de bosmaaier/graskantmaaier gekruikt. Dergelijke schoenen beschermen u tegen letsels en bieden een goede voetsteun.

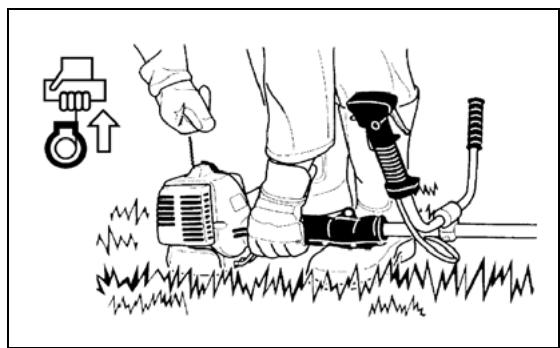

De bosmaier starten

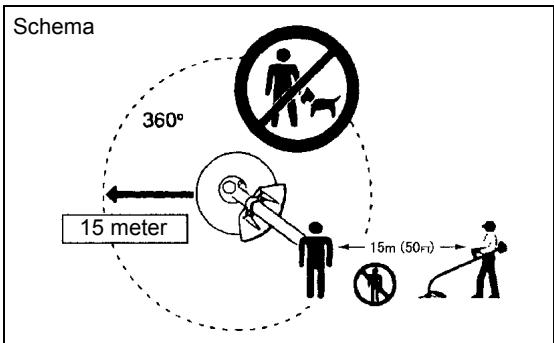

• Controller of er geen kinderen of andere mensen aanwezig+zijn binnen een werkbereik van 15 meter en let ook of er geen dieren in de werkomgeving�.
• Controller vór het gebruik.altijd of de bosmaaier/graskantmaaier veilig is voor gebruik:

Controleer of het snijgereedschap is beveiligd, of de bedieningshendel gemakkelijk kan worden gebruikt en of de vergrendeling van de bedieningshendel correct werkt.

• Het is verboden het snijgereedschap te draaien tijdens het stationair draaien. Raadpleeg uw leverancier als u denkt dat het gereedschap moet worden afgesteld. Controller of de handgrepen schoon en droog zich, en dat de start/stop-schakelaar correct werkt.

• Start de bosmaaier/graskantmaaier alleen in overeenstemming met de instructies. Gebruik een andere methode om de motor te starten.
• Gebruik de bosmaaier/graskantmaaier en de onderdelen alleen voor de opgegeven doeleinden.
• Start de motor van de bosmaaier/graskantmaaier alleen nadat het gereedschap volledig is gemonteerd. Gebruik het apparaat Niet voordat alle benodigde accessoires zich bevestigd.
• Zorg dat het snijblad voor de start geen contact heeft met harde objcten, zoals takken, stenen, enz. waar dat het snijblad za draaien bij het starten.
• Schakel de motor onmiddelijk uit als er motorproblemen optreten.
• Als het snijblad stenen of andere objeven raakt, moet u de motor onmiddelijk uitschakelen en het snijblad controleren.
• Controller het snijblad met korteCUSenpozen op schade (inspecteren op haarscheurtjes met de taptest).

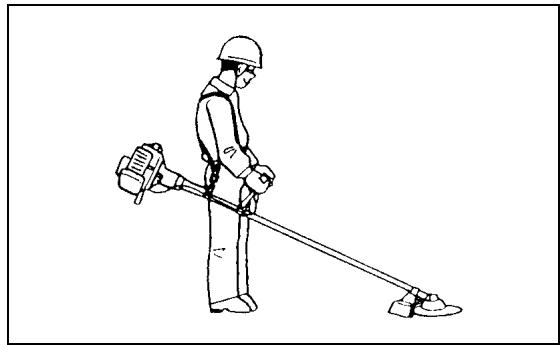

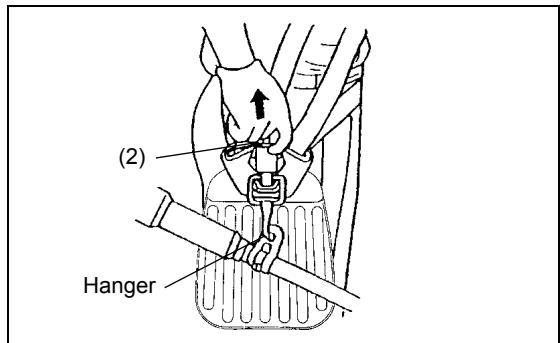

• Gebruik de bosmaaier/graskantmaaier pas nadat u de schouderriem hebt bevestigd en op de juiste lenghte hebt afgesteld. De schouderriem要去 worden afgesteld volgens de lenghte van de gebruiker en worden vastgemaakt om vermoeidheid tijdens het gebruik van het gereedschap te voorkomen. Houd de maaier nooit met slechts eén hand vast tijdens het gebruik.
• Houd de bosmaaier/graskantmaaier.altijd met beiden handen vast tijdens het gebruik.
  Zorg dat u.altijd een veilig steunpunt voor uw voeten hebt.
• Gebruik de bosmaaier/graskantmaaier zo, dat u geen uitylaatgassen kunt inademen. Laat de motor nooit draaien in een ingesloten ruimte, zoals in een kamer (risico op gasvergifting). Koolmonoxide is een geurloos gas.

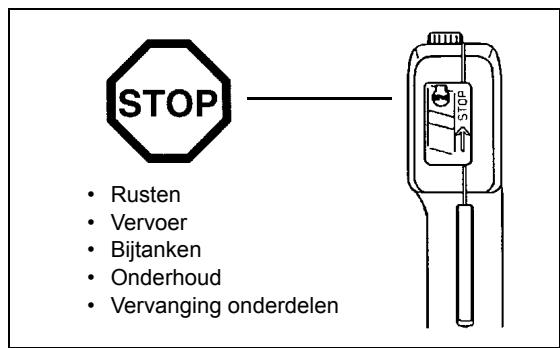

• Schakel de motor als iui wanneur u rust of als u de bosmaaier/ graskantmaaier onbewaakt wilt acheiterlaten. Plaat het gereedschap op een veilige locatie om lichamelijke letsels of schade aan het gereedschap te voorkomen.
• Leg nooit een warme bosmaier/graskantmaier op droog gras of andere ontvlambare materialen.
• Het snijblad moet algtd met de geschikte beschemkap zijn uitgerust. Gebruik de maaier nooit zonder deze beschemkap.
• Alle beschemende installaties en beschemmkappen die bij het gereedschap zich geleverd,要去enijdens de werking worden gebruikt.
• Gebruik de motor nooit als de uitlaat demper defect is.
• Schakel de motor uit tijdens het transport.
• Tijdens een transport over een lange afstand, moet u alttijd de bijgeleverde beschermingsuitrusting van het gereedschap gebruiken.
• Zorg dat de bosmaaier/graskantmaaier veilig is vastgemaakt tijdens het transport om lekkage van de brandstof te vermijden.
• Wanner u de bosmaaier/graskantmaier vervoert,要去 u ervoor zorgen dat de brandstoffank volledig leeg is.
• Wonneer u de bosmaaier/graskantmaaier uit een vrachtwagen of een ander voertuig haalt, moet u ervoor zorgen dat u de motor Niet op de grond maar vallen,ondat de brandstoftank hierdoor ernstige schade kan oplopen.

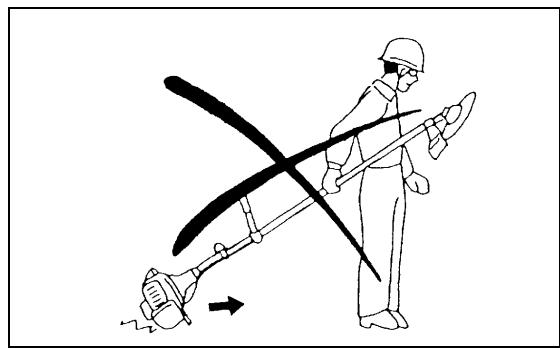

• Behalve in noodgevallen mag u de bosmaaier/graskantmaaier nooit latent vallen of op de grond gooien,ondat dit ernstige schade aan de bosmaaier/ graskantmaaier kan verroorzaken.
• Til algijd het volledige gereedschap van de grond wanner u het verplaatst. Het slepen van het apparaat op+zijn brandstoftank is bijzonder gevaarlijk en kan lekkage van brandstof verooorzaken waardoor brand kan ontstaan.

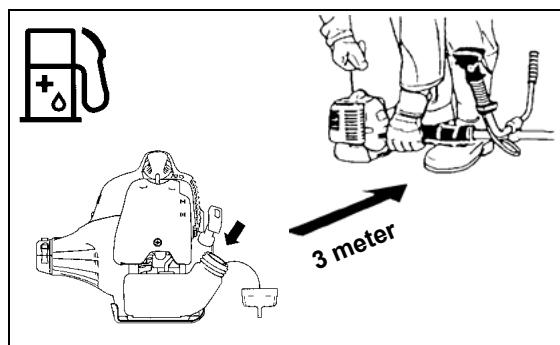

Bijtanken

• Schakel de motor uitijdens het bijtanken, houd het gereedschap uit de buurt van open vuur en rook niet.
• Zorg dat de aardolieproducten Niet in contact komen met de huid. Adem de brandstofdampen Niet in. Draai alsijd beschermende handschoenen tijdens het bijtanken. Zorg dat u de beschermende kledij regelmatig verwangt en reinigt.
• Zorg dat u geen brandstof of olie op de grond morst om grondvervuiling (milieubescherming) te voorkomen. Als u brandstof morst, moet u de bosmaaier/graskantmaaier onmiddelijk schoonmaking.
• Zorg dat de brandstof Niet in contact komt met uw kleding. Als de brandstof in contact komt met uw kleding,要去 u onmiddelijk andere kleding aanrekken om brand te voorkomen.
• Inspecteer de brandstofdop regelmatig om zeker te zijn dat de dop stevig kan worden gesloten en nicht lekt.
• Draai de dop van de brandstoffank stevig zich. Wanner u maar bent met bijtanken,要去 zich maar een locatie gaan op minstens 3 meter afstand van deplaats waar u hebts getankt voordat u de motor start.
  Tank nooit bij in een ingesloten ruimte, zoals in een kamer. Dit kan een ontploffing veroorzaken door de accumulatie van brandstofdampen op grondniveau.

• Vervoer enbewaar brandstof alleen in goedgekeurde tanks. Zorg dat de opgeslagen brandstof Niet toegankelijk is voor kinderen.

Gebruiksmethode

• Gebruik de bosmaaier/graskantmaaier alleen bij een goede verlichting en zichtaarheid. Let in het winterseizoen op voor gladde of natte gebieden, zoals met ijds of sneeuw bedekte gebieden (risico op uitgliden). Zorg dat u.altijd een veilig steunpunt voor uw voeten hebt.
• Maai nooit boven heuphoogte.
• Sta nooit op een ladder verwijl u de bosmaaier/graskantmaaier gebruikt.
• Klim nooit in bomen terwijl u de bosmaaier/graskantmaaier gebruikt.
  Werk nooit op onstabile oppervlakken.
• Verwijder zand, stenen, nagels, enz. die u binnen uw werkbereik vindt. Vreemde objecten können het snijblad beschadigen en gevaarlijke terugslagen veroorzaken.
• Voordat u begint te maaien, moet u controlleren of het snijblad zich hoogste werkslmelheid hebft bereikt.

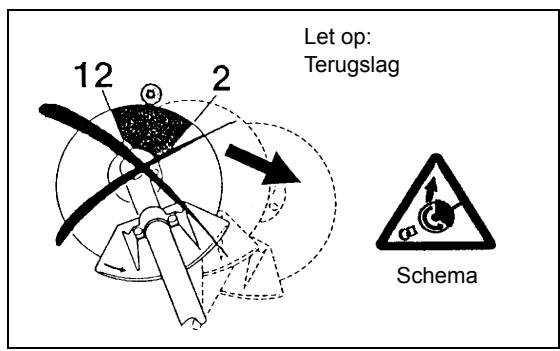

Terugslag

• Wonneer u de bosmaier gebruikt, können ongecontrolerde terugslagen optreten.
• Terugslagen komen vaak voor wonneer u probeert te maaien verwijl het blad in de sectie:tussen 12 en 2研究员.
• Gebruik nooit de sectie:tussen 12 en 2 uer voor het blad van de bosmaier.
• Gebruik deze sectie van het snijblad van de bosmaaier nooit op vaste objecten, zoals struiken of bomen, enz. de een diameter hebben van meer dan 3cm. Hierdoor kan de bosmaaier met große kracht afketsen. Dit is zeer gevaarlijk en kan letsels veroorzaken.

Terugslag voorkomen

Onthoud het volgende om terugslag te voorkomen:

• het gebruik van de sectie 12 tot 2aar van het snijblad is bijzonder gevaarlijk, vooral wanner u metalen snijgereedschappen gebruikt.
• Maaien met de sectie 11 tot 12 eer en 2 tot 5 eer van het blad mogen alleen worden uitgevoerd door opgeleide en ervaren gebruikers, en dit alleen op eigien risico.

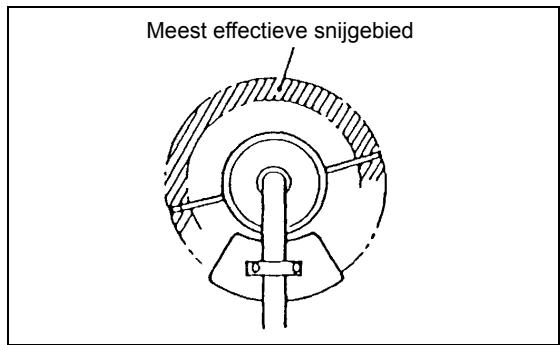

De optimale maaisectie om gemakkelijk te maaien met nagenoeg geen terugslag, ligt in de sectie tussen 8 en 11研究员 van het blad.

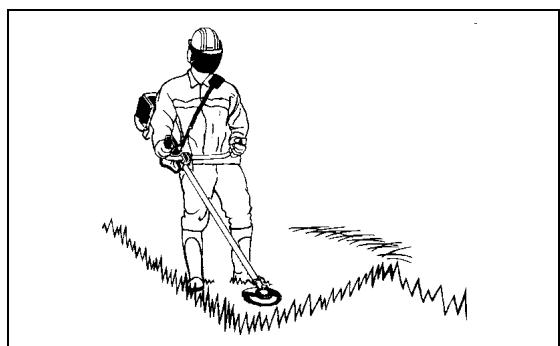

Snijgereedschappen

Zorg dat u het juiste snijgereedschap voor elke specifieke taak gebruikt.

DBC260U met snijblad (sterrenblad (4 tanden), wervelblad (8 tanden)), DBC260L met nylon snijkop.

Voor het maaien van dik materiaal, zoals onkruid, hoog gras, struiken, heesters, kreupelhout, ondergroei, enz. (max. 2 cm diameter). U kutn maaien door de bosmaaier gelijkmatig in halve cirkels van rechts waar links te zwaaien (op de manier waar op u een zeis gebruikt).

Onderhoudsinstructies

• Controller als toestand van de maier, vooral de beschermende uitrusting en de schouderriem, voordat u begint te werken. Besteed bijzondere aandacht aan de snijbladen die correct要去en worden geslepen.
• Schakel de motor uit en verwijder de ontstekingsbougie wanner u de snijgereedschappen verrangt of slijpt en wanner u de maaier of het snijgereedschap schoonmaakt.

Probeer nooit beschadigde snijgereedschappenrecht te trekken of te lessen.

• Gebruik de bosmaier/graskantmaier met zo weinig möglichk lawaai en verruiling. Controller vooral of de carburator correct is geinstalleerd.
• Maak de bosmaaier/graskantmaaier regelmatig schoon en controllerer of alle schroeven en moeren stevig় vastgemaakt.
• Onderhoud of bewaar de bosmaaier/graskantmaaier Niet in de buurt van open vuur.
  -Bewaar de bosmaier/graskantmaier.altijd in een afgesloten ruimte en met een leeggemaakte brandstoffank.

Volg de relevante instructies voor het voorkomen van ongevallen die door de relevante handelsverenigingen en verzekeringsmaatschappijen zijn uitgevaardigd. Breng geen wijzigingen aan de bosmaaier/graskantmaaier aan, waar u op die manier uw veriligte in gevaar brengt.

Het uitvoeren van onderhoud of reparaties door de gebruiker is beperkt tot de activiteiten die in de gebruiksaanwijzing zijn beschreiben. Alle andere werkzaamheden要去 worden uitgevoerd door een erkend onderhoudsagent. Gebruik alleen originele reserveonderdelen en accessoires die zich vervaardigd en geleverd door MAKITA.

Als u niedgekeurde accessoires en gereedschappen gebruikt, zar het risico op ongevallen toenemen.

MAKITA aanvaardt geen enkele aansprakelijkheid voor ongevalten of schade, veroorzaakt door het gebruik van Niet-goedgekeurde snijgereedschappen, bevestigingsmiddelen voor snijgereedschappen of accessoires.

EHBO

Zorg dat er altijd een EHBO-doos beschikkaar is in de buurt waar er worden gemaaid om eerste hulp te bieden bij eventuele ongevallen. Vervang onmiddelijk elk item dat uit de EHBO-doos is genomen.

Geef de volgende informatie wanseer u hulp inroegt:

• Plaats van het onceval
• Beschrijving van het ongeval
  Aantal gewonden
  Soort letsels
  Uw naam

Verpakking

De bosmaaier/graskantmaaier van MAKITA worden geleverd in twee beschermende kartonnen dozen om schade tijdens het transport te voorkomen. Karton is een ruw basismateriaal en kanARAOM opnieuw worden gebruikt en is geschikt om te recyclen (recyclen paperafval).

EC-VERKLARING VAN CONFORMITEIT

Wij verklaren onder eigenverantwoordelijkheid dat dit product voldoet aan de normen van de volgende documenten, ISO11806, EN55012 in overeenstemming met de richtlijnen van de Raad, 89/392/ EEC, gewijzigde 98/37/EEC, 93/68/EEC, 89/336/EEC, gewijzigde 92/31/EEC.

Gemeten geluidsvermögen: 111,7 dB

Garantie geluidsvermogen: 114 dB

Deze geluidsvermogenniveaus zijn gemeten volgens Richtlijn van de Raad, 2000/14/EC.

Procedure conformiteitsbeoordeling: Bijlage V.

Verantwoordelijke fabrikant:

Makita Corporation.

3-11-8, Sumiyoshi-cho, Anjo, Aichi, JAPAN

Erkende vertegenwoordiger in Europa:

Makita International Europe Ltd.

Model		DBC260U	DBC260L
		U-handgreep	Beugelhandgreep
Afmetingen: lenghte x bredte x hoogte (zonder snijblad) mm		1.770 x 630 x 410	1.770 x 315 x 235
Gewicht (zonder plastic beschemkap en snijblad) kg		5,0	4,8
Volume (brandstoftank) L		0,6
Motorverschuiving	cm³	25,7
Maximale motorprestatie	kw	0,83 bij 8.000 min-1
Motorsnelheid aan aanbevolen max. spilsnelheid	min-1	10.000
Maximale spilsnelheid (overeenkomend)	min-1	7.400
Maximaal brandstofverbruik	kg/u	0,431
Maximaal specifiek brandstofverbruik	g/kwh	487
Stationaire snelheid	min-1	3.000
Koppelingsnelheid	min-1	4.000
Carburator	type	WALBRO WYC
Ontstekingssystem	type	Contactloze ontsteking
Ontstekingsbougie	type	NGK BPMR7A

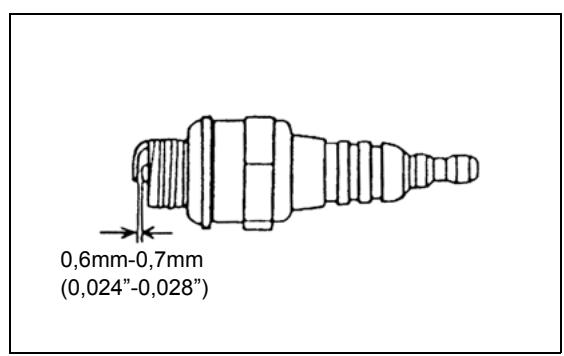

Elektrodenafstand	mm	0,6 - 0,7
Trilling volgens ISO 228671)	Rechterhandgreep (achterste greep) m/s²	3,8	5,3
	Linkerhandgreep (voorstgeep) m/s²	3,9	4,3
Gemiddeld geluidsdrukniveau volgens ISO 228681) db		98,2
Gemiddeld geluidsdrukniveau volgens ISO 228681) db		108,5
Brandstof		Menggas (benzine: originele Makita tweetaktmotorolie =50:1)
Overbrengingsverhouding		14/19

1) De gegevens houden rekening met de bedieningsmodi voor stationaire, hoge en volledig open regelklepsnelheden.

LET OP: Voordat u werkkt aan de bosmaaier, moet u de motor algijd uitschakelen en de ontstekingsbougieconnector loskoppelen van de ontstekingsbougie. Draag algijd beschemende handschoenen.
LET OP: Zorg dat u de bosmaier volledig opniew hebt gemonteerd voordat u deze inschakelt.

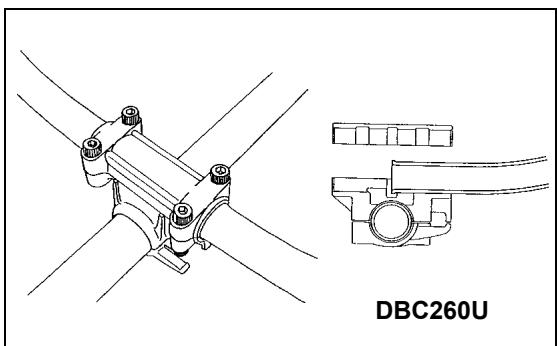

Voor modellen met een U-handgreep

• Plaats het metaal voor de handgreepbevestiging zo, dat de handgreep met de bedieningshendel aan de rechterkant zit (rechter handgreepzijde) wonneer u maar het apparaat kijkdt vanaf de cant van de motor.
• Pas de groef van het bevestigingsmaterial voor de handgreep in het uiteinde van de handgreep. Bevestig het bijgeleverde metaal tijdelijk met behulp van de bijgeleverde zeskantbout.

• Stel de handgreep af waar een gemakkelijk te gebruiken positie en maak de vier zeskantbouteen gelijkmatig rechts en links vast met een inbussleutel.

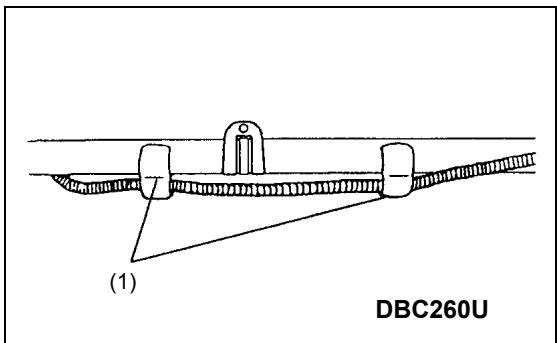

• Bevestig de stuurkabel (samen met de aardingskabel) aan de handgreep met de twee klemmen (1).

• Zorg dat de stuurkabel geen Ius maakt bij het gedeelte van het handgreepgedeelte.

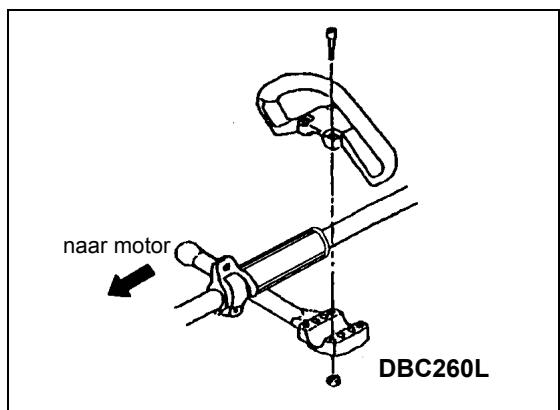

Voor modellen met een beugelhandgreep

• Bevestig de boom aan de linkerzijde van het gereedschap aan de handgreep om de gebruiker te beschermen.
• Stel de positie van de beugelhandgreep Niet te zich bij de bedieningshandgreep in.
• Houd een afstand van minstens 250~mm tussen de handgreep en het handvat. (Hiervoor is een afstandsbeugel bijgeleverd.)

De beschemkap monteren

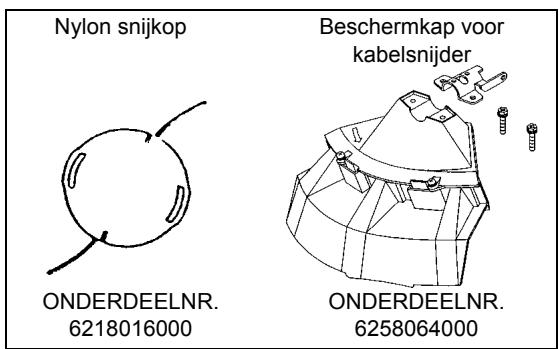

Om te voldoen aan de toepasselijkke veiligheidsnormen, mag u alleen de gereedschap/beschemkapcombinations gebruiken die in de tabel zichaangaengeven.

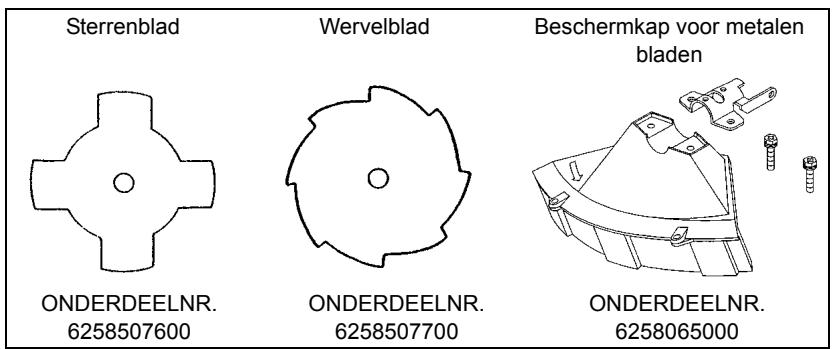

Gebruik.altijd originele snijbladen/nylon snijkopen van MAKITA.

• Het snijblad要去 goed geslepen zich en vrij় van barsten of breuken. Als het snijblad een steen raaktijdens het gebruik,要去 u de motor onmiddelijk uitschakelen en het blad controleren.
• Slijp of verrang het snijblad na elke drie uur gebruik.
• Als de nylon snijkop een steen raaktijdens het gebruik, moet u de motor onmiddelijk uitschakelen en de nylon snijknop controleren.

LET OP: Voor uw veriligte en om te voldoen aan de voorschriften voor ongevallenpreventie,要去 u.altijd de geschikte beschemkappen installereren. Het gebruik van het gereedschap zonder geinstalleerde beschemkap is verboden.

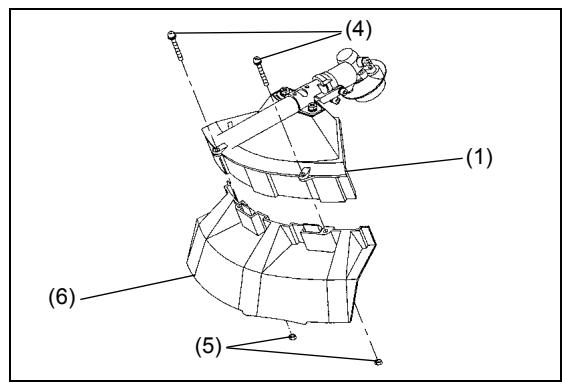

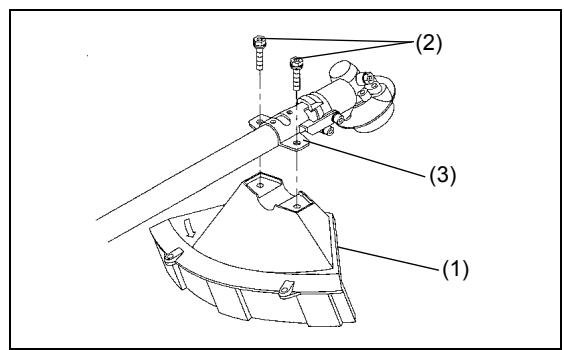

• Bevestig de beschemkap (1) aan de klem (3) met twee M6 x 30 bouten(2).

• Wonneer u de draadkop gebruikt, moet u de beschemkap (6) in de beschemkap (1) installereren en deze vastmaken met twee moeren (5) en twee schroeven (4).

Het snijblad/de nylon snijkop monteren

Het snijblad of de nylon snijkop kan gemakkelijk worden verrangen door het gereedschap eerst ondersteboven te draaien.

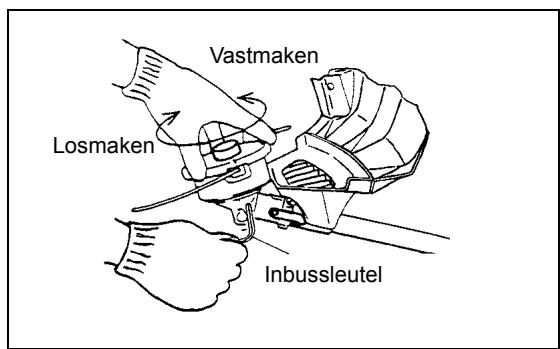

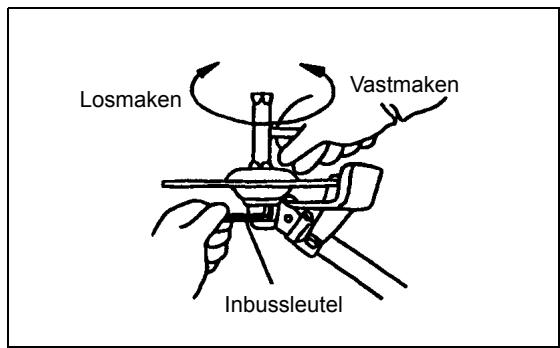

• Stop de inbussleutel in de opening van de drijwerkkast en draai de sluitring van de ontvanger (3) met de inbussleutel tot deze vast zit.

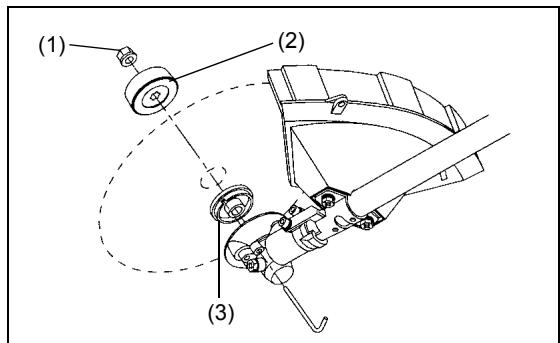

• Maak de moer (1) (schroefdraad links) los met de dopseutel en verwijder de moer (1) en de klemsluitring (2).

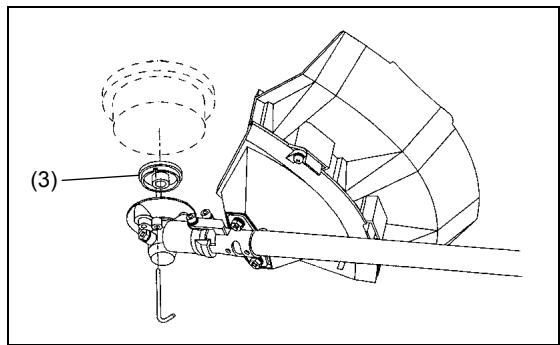

Terwijl de inbussleutel nog op+zijnplaats zit

• Monteer het snijblad op de schacht zodate geleider van de ontvangersluitring (3) past in de opspanopening in het snijblad. Installeer de klemsluitring (2) en maak het snijblad vast met de moer (1). [Aanhaalkoppel: 13 - 23 N-m]
  OPMERKING: Draag algijd beschermende handschoenen wanner u het snijblad hanteert.
  OPMERKING: De bevestigingsmoer van het snijblad (met veerring) is een verbruiksartikel. Als u slijtage of verrorming van de veerring opmerkt, moet u de moer verrangen.
  OPMERKING: De klemsluitring (2) en de moer (1) zichn nicht nodig voor het monteren van de nylon snijdraad. De nylon kop要去 bovenop de ontvangersluitring komen (3).
• Schroef de nylon snijkop op de schacht.

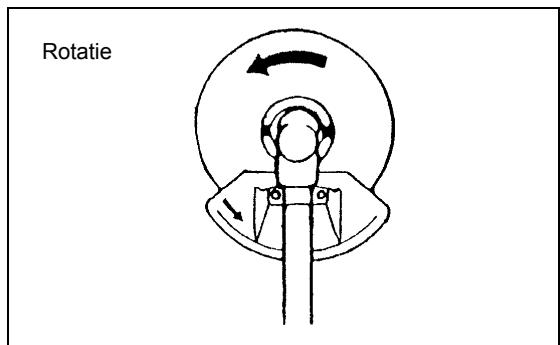

• Controller of het blad linksom draait.

Omgaan met brandstof

Uiterste zorg is vereist bij het omgaan met brandstof. Brandstof kan stoffen bevatten die ook in oplosmiddelen voorkomen. Tank alleen bij in een goed geventileerde ruimte of buitenshuis. Zorg dat u de brandstofdampen nicht inademt en vermijd contact van de brandstof of de olie met de huid.

Aardolieproducten ontvetten uw huid. Als uw huid langdurig in contact is geweest met deze producten, kan uw huid extreem droog worden. Dit kan leiden tot verschillende soorten huidaandoingen. Daarnaast konnen er ook allergische reacties optreden.

Uw ogen konnen geirriteerd raken door contact met olie. Als er olie in uw ogen terecht kommt, moet u ze onmiddelijk spoelen met helder water. Als uw ogen dan nog steeds geirriteerd zich, moet u onmiddelijk een arts raadplegen.

Mengsel van brandstof en olie

De motor van de bosmaaier is een tweetaktmotor met hoog rendement. Deze werkst op een mengsel van brandstof en tweetaktmotorolie. De motor is ontworpen voor gewone loodvrijne benzine met een minimaal octaangehalte van 91 RON. Als er door de een of andere reden geen dergelijkke brandstof beschikkaar is, kut u benzine met een hoger octaangehalte gebruiken. Dit zal de motor Niet beinvloeden, maar kan een zwakke werkung van het gereedschap veroorzaken.

Soortgelijke problemen zullen zich ook voordoen bij het gebruik van loodhoudende benzine. Voor een optimale werkig van de motor en om uw gezondheid en het milieu te beschermen, is het dus aanbevolen alleen loodvrijde brandstof te gebruiken.

Om de motor te smeren, voegt u tweetaktmotorolie (kwaliteitsnorm: JASO FC of ISO EGD) toe aan de brandstof. De motor is ontworpen voor gebruik met de opgegeven tweetaktmotorolie bij een mengverhouding van 50:1 om het milieu te beschermen.

Daarnaast garandeert het gebruik van deze mengverhouding een langere gebruiksduur, een betrouwbare werkung en minimale uitstoten. Er kan geen betrouwbare werkung van de bosmaaier worden gegardeerd, tenzij de mengverhouding van 50:1 (opgegeven tweetaktmotorolie) strikt worden nageleefd.

Correcte mengverhouding:

Benzine: opgegeven tweetaktmotorolie = 50: 1 of Benzine: Tweetaktmotorolie van andere fabrikant = 25: 1 aanbevolen

OPMERKING: Om het benzine/olie-mengsel te makes, mengt u eerst de volledige hoeveelheid olie met de helft van de vereiste benzine en voegt u daarna de resterende benzine toe. Schud het meldsel stevig voordat u het in de tank van de bosmaaier giet. Voor een veilig gebruik mag u nooit meer motorolie toevoegen dan de opgegeven hoeveelheid. Als u dat toch doet, wordenmeer verbrandingsresten geproduerd waardoor het milieu wordt verruild en het uitlaatkanaal in de cilinder en de demper verstopt+kunnen raken. Daarnaast zal het brandstofverbruik verhogen en zullen de prestaties afnemen.

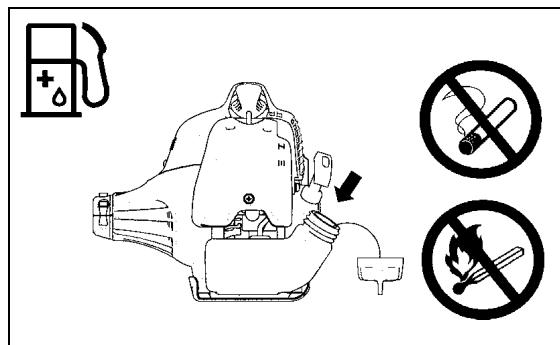

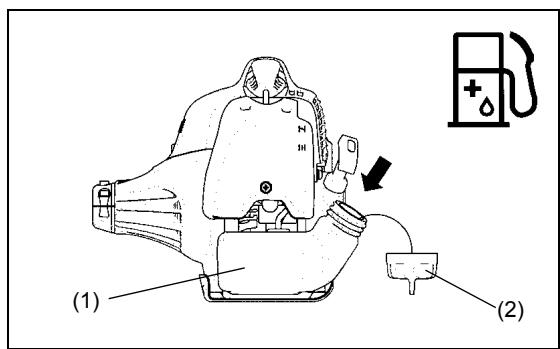

Bijtanken

De motor要去en uitgeschakeld.

• Maak het gebied rond de brandstofvuldop (2) grondig schoon om te vermijden dat er vuil in de brandstoffank (1) terechtkomt.
• Schroef de brandstofvuldop (2) los en vul de tank met brandstof.
• Schroef de brandstofvuldop (2) stevig vast.
• Maak de brandstofvuldop (2) en de tank schoon na het bijtanken.

Opslag van brandstof

Brandstof kan nicht voor een onbeperkteijd worden opgeslagen.

Koop slechts de hoeveelheid die nodig is voor een gebruiksperiode van

4 weken. Gebruik alleen goedgekeurde brandstofopslagtanks.

Volg de veiligheidsinstructies op pagina 72.

Benzine

50:1
25:1

1.000cm^3 (1 liter)

5.000 cm ^3 (5 liter)

10.000 cm³ (10 liter)

20cm^3

100 cm³

200 cm³

40~cm^3

200 cm3

400 cm³

Correcte hantering

Bevestigen van de schouderriem

• Pas de lenghte van de riem zo aan, dat het snijblad parallel met de grond kan worden gezchoolden.

Losmaken

Voor DBC260U

• Om het gereedschap los te makesen van uw lichaam in geval van noood, trekt u krachtig aan de noodontgrendelingshendel (2) met uw vinger. Hiermee worden het gereedschapsharnas van het lichaam losgemaaakt.

Zorg dat u op dit ogenblick de contrôle over het gereedschap behoudt. Zorg dat het gereedschap Niet akketst in uwrichting of in de richting van iemand die in de buurt staat.

WAARSCHUWING: Als u geen complete contrôle over het gereedschap behoudt, kan dit ernstige en zichs DODELIJKE letselsveroorzaken.

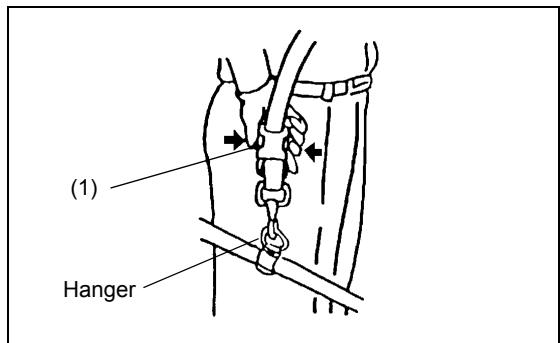

Voor DBC260L

• Duw in geval van nood op de inkepingen (1) aan beiden zichden en maak het gereedschap los.

Zorg dat u op dit ogenblick de contrôle over het gereedschap behoudt. Zorg dat het gereedschap Niet afketst in uwrichting of in de richting van iemand die in de buurt staat.

WAARSCHUWING: Als u geen complete contrôle over het gereedschap behoudt, kan dit ernstige en zichs DODELIJKE letselsveroorzaken.

Belangrijke bedieningspunten/de maaier/snijder stoppen

Volg de toepasselijk voorschriften voor ongevallenpreventie.

Starten

Ga op minstens 3 m afstand staan van het gebied waar u het gereedschap hebt bijgetankt. Plaats de bosmaier op een schoon stuk grond en zorg ervoor dat het snijgereedschap Niet in contact komt met de grond of andere objeten.

Koude start

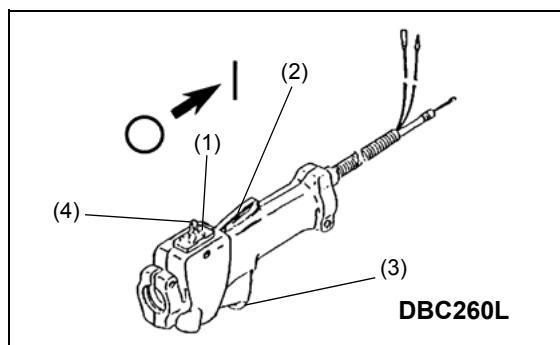

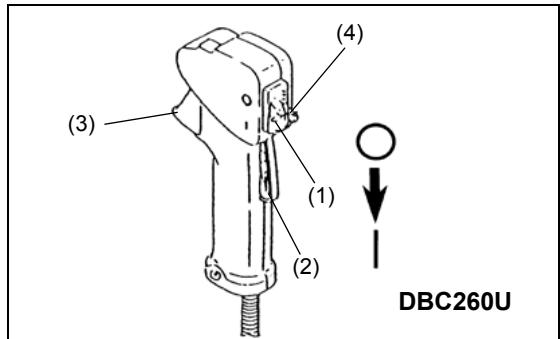

• Duw de I-O-schakelaar (1) in de richting die worden aangegeven door de pijl.
• Neem de handgreep vast (de druk van uw hand activeert de hendel voor de veiligheidsontgrendeling (2)).
  Duw de gashendel (3) in en houd.Deze omlaag.
• Druk op de vergrendelingsknop (4) en LAST de bedieningshendel los. Laat cervolgens de vergrendelingsknop los (de vergrendelingsknop houdt de gashendel in de opstartpositie).

• Plaats het gereedschap eerst op de grond.

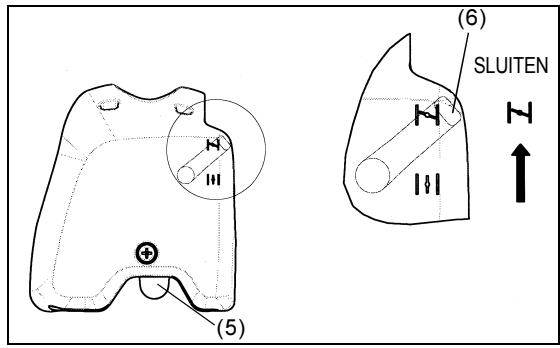

• Druk herhaaldelijk (7-10 koer) op de ontstekingspomp (5) tot de brandstof in de ontstekingspomp loopt.
• Sluit de gasklephendel (6).

Gaskleopening:

• volledig besloten bij koude temperaturen of wanner de motor koud is

• volledig of half open voor het opnieuw opstarten terwijl de motor nog warm is

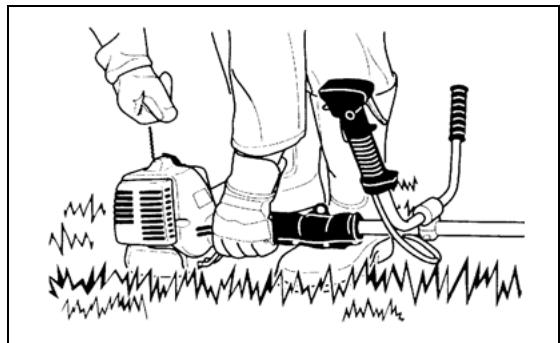

• Houd de koppelingbehuiizing met uw linkerhand vast, zoals weergegeven.
  Trek langzaam de starthandgreep tot u watstand voelt en trek vervolgens met een stevige ruk.
  Trek de startkoord Niet volledig uit en LAST de starthandgreep Niet vanzelf intrekken. Behoud de controle over de startkoord en zorg dat deze langzaam worden ingetrokken.

• Herhaal het starten tot u de eerste ontstekingen van de motor hoort.

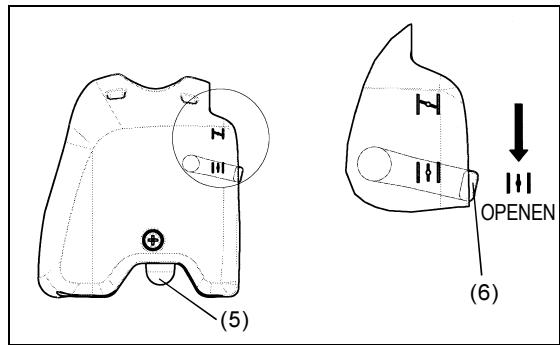

• Druk op de gasklephendel (6) (11) en trek opnieuw aan de startkoord tot de motor start.
  Zodra de motor start moet u de gashendel onmiddelijk indrukken en loslaten zodat de halve-gasvergrendeling worden ontrendeld en de motor stationair kan draaien.
• Laat de motor ongeveer 1 minuut draaien aan een gemiddelde snelheid voordat u volle gas geeft.

OPMERKING: - Als u herhaaldelijk aan de starthandgreep trekt verwijl de gasklephendel in de positie |1|-1 " staat, zal de motor nicht gemakkelijk starten vanwege een overmatige brandstofopname.
- Als er een overmatige brandstofopname optreedt, verwijdert u de ontstekingsbougie en trekt u langzaam aan de starthandgreep om overtollige brandstof te verwijderen. Maak ook het elektrodengedeelte van de ontstekingsbougie droog.

Opgelet tijdens gebruik:

als de gashendel volledig worden geopend tijdens het gebruik zonder belasting, neemt de motoromwenteling toe tot meer dan 10.000min^-1

Gebruik de motor nooit aan een hogere snelheid dan vereist en houd de omwentelingen aan een gemiddelde snelheid van 6.000 - 8.000 min ^-1 .

LET OP: Verlaag het aantal motoromwentelingen algtd wanner het gereedschap Niet worden gebruikt voor uw werk.

Het gebruik van het gereedschap aan hoge omwentelingen wonneer het Niet voor uw werk worden gebruikt, za de levensduur van het gereedschap verkorten.

Warme start

• Volg de bovenstaande instructies voor een koude start, maar zonder de gasklephendel te verplaaten (de gasklephendel blijt omlaag (山)

Stoppen

• Laat de gashendel (3) volledig los en duw de I-O-schakelaar (1) waar de positie "O" wanneer de motoromwentelingen zijn verminderd om de motor uit te schakelen.
• Houd ermee rekening dat de snijkop möglichnest onmiddelijk stopt. Wacht dus even tot de kop vertraagt en volledig stopt.

AFSTELLING VAN OMWENTELINGEN MET LAGE SNELHEID (STATIONAIR)

Het snijblad of de nylon snijkop mag Niet draaien wanner de bedieningshendel volledig is losgelaten. Pas, indien nodig de omwentelingen voor het stationair draaien aan met behulp van de afstelschroef voor stationair draaien.

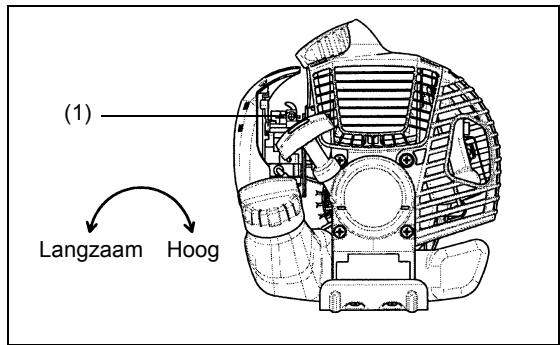

De stationaire snelheid controlleren

• De stationaire snelheid要去 worden ingesteld op 3.000min^-1

Pas de stationaire snelheid, indien nodig, aan met de afstelschroef (het blad of de nylon snijkop mag Niet draaien wanner de motor stationair draait). Als u de afstelschroef voor het stationair draaien (1) vastmaakt, worden de motoromwentelingen verhoogd, verwijl het losdraaien van de schroef de motoromwentelingen verlaagt.

Het snijgereedschap slijpen

LET OP: De hieronder vermelde snijgereedschappen mogen alleen worden geslepen door een bevoegde Dienst. Het handmatig slijpen zal resulteren in wanverhoudingen van het snijgereedschap waardoor trillingen zullen ontstaan en het gereedschap schade kan oplopen.

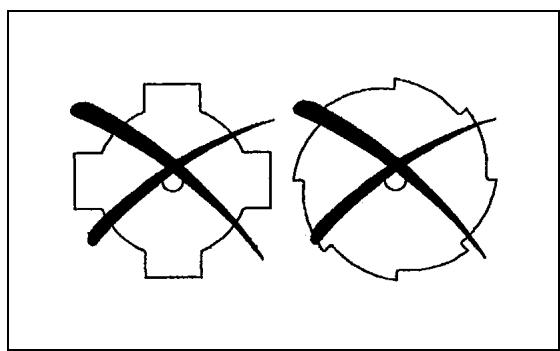

• snijblad (sterrenblad (4 tanden), wervelblad (8 tanden))

Onze erkende onderhoudsagenten voorzien een professionele service voor het slijpen en uitbalanceren.

OPMERKING: Om de gebruiksduur van het snijblad (sterrenblad, wervelblad) te verlangen, kan het blad worden omgedraaid zatat beiden snijranden können verslieten.

NYLON SNIJKOP

De nylon snijkop is een dubbele kop voor de graskantmaaier die kan worden gebruikt voor automatische en stoot- en uitvoermechanismen.

De nylon snijkop zal automatisch de geschikte lenghte nylon draad uitvoeren door de wijzigen in de centrifugale kracht die worden veroorzaakt door toenemende of afnemende omwentelingen. Om zacht gras efficient te maaien, is het echter aanbevolen de nylon snijkop gegen de grond te stoten om extra draad uit te voeren, zoals weergegeven in het werkingsgedeelte.

Werking:

• verhoog de snelheid van de nylon snijkop�n onceveer 6.000min^-1
  De nylon draad zal nicht correct worden uitgevoerd bij lagere snelheden (lager dan 4.800min^-1 ).
• Het meest effectieve maaigebied worden weergegeven door het gearceerde deel in het schema rechts.

Volg de onderstaande instructies als de nylon draad nicht automatisch worden uitgevoerd:

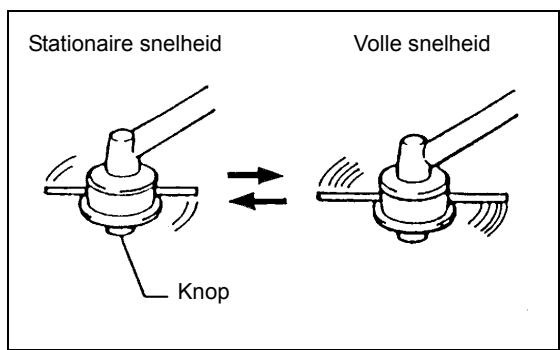

1. Laat de gashendel los zodat de motor stationair draait en druk de gashendel cervolgens volledig in. Herhaal deze procedure tot de nylon draad tot de geschikte lenghte is uitgevoerd.
2. Als de nylon draad te kort is om denen automaticisch uit te voeren met de bovenstaande procedure, stoot u de knop van de nylon snijdraad gegen de grond om de nylon draad uit te voeren.
3. Als de nylon draad Niet worden UITgevoerd met procedure 2, volgt u de procedures die zich beschreiben onder "De nylon draad verwangen" om de nylon draad op te wikkelen/te verwangen.

De nylon daad verrangen

• Schakel de motoruit.

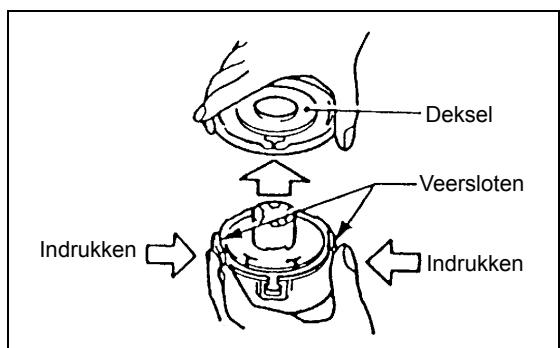

• Druk de veersloten van de behuizing maar binnen om het deksel weg te nemen en verwijderervolgens de spoel.

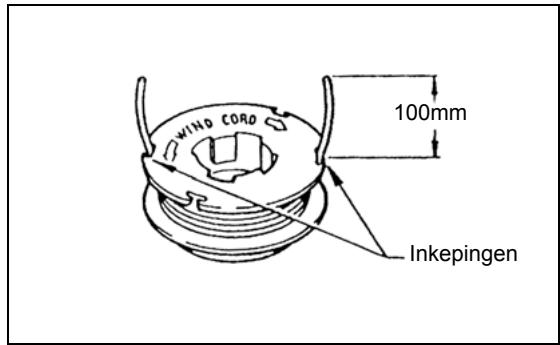

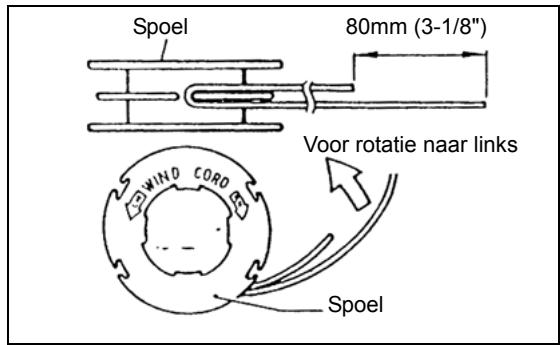

• Haak het midden van de nieuwe nylon draad in de inkeping in het midden van de spoel verwijl het ene uiteinde van de draad ongeveer 80mm meer uitsteekt dan het andere uiteinde. Wikkel verzolgens beiden uiteinden stevig rond de spoel in de draairichting van de kop (linksom aangegeven door LH en rechtsom aangegeven door RH op de zijkant van de spoel).
• Wikkel de volledige draad rond de spoel, maar houd 100 mm over en laat de uiteindenijdelijk gelehaakt in de inkeping op de zijkant van de spoel.
• Monteer de spoel in de behuizing zodate de groeven en uitsteeksels op de spoel overeenkomen met deze in de behuizing. Monteer de spoel zo, dat de opdruk op de spoel vanaf de bovenkant zichtaar is. Haak verrolgens de uiteinde van de draden los van hun tijdelijke positie en stop de draden door de oogjes zodate ze uitsteken uit de behuizing.

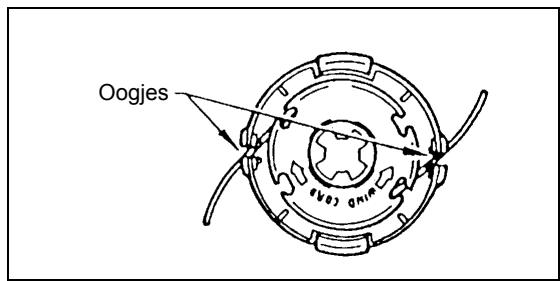

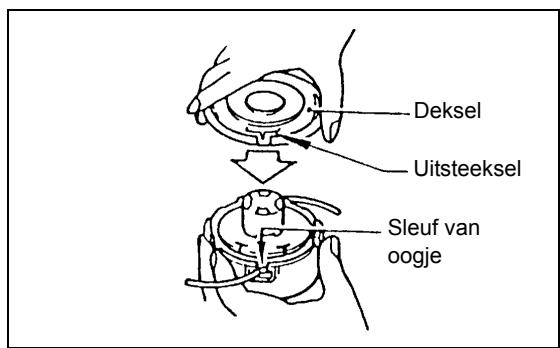

• Lijn het uitsteeksel op de onderkant van het dekseluit op de sleuven van de oogjes. Duw verwolgens stevig op de behuizing om deze vast te make.

Onderhoudsinstructies

Onderhoudsinstructies

LET OP: Voordat u onderhoudswerkzaamheden uitvoert aan de bosmaaier,要去 u e motor alttijd uitschakelen en maak het kapje van de ontstekingsbougie los (zie "De ontstekingsbougie controleren"). Draag alttijd beschermende handschoenen.

LET OP: Verwijder nooit zich de terugslagsteller. Dit kan een ongeval veroorzaken. Deze procedure mag alleen worden uitgevoerd door een erkende onderhoudsagent.

Voer de volgende onderhoudswerkzaamheden regelmatig uit om een lange gebruiksduur te garanderen en eventuele schade aan het gereedschap te voorkomen.

Dagelijkse inspectie en onderhoud

• Controller het gereedschap voor het gebruik op losse schroeven of ontbrekende onderdelen. Let vooral op of het snijblad de nylon snijkop stevig is bevestigd.
• Controller voor het gebruik algijd of de doorgang voor de koellucht en de cilindervinnen Niet verstopt zijn. Maak ze schoon indien dat nodig is.
• Voer de volgende onderhoudswerkzaamheden dagelijks ut na het gebruik:

Maak de buitenkant van de bosmaier schoon en inspecteer het gereedschap op schade.
Maak de luchtfilter schoon. Maak de filter meertere keren per dag schoon als u werkt in extreem stofrijke omstandigheden.
- Controller het blad of de nylon snijkop op schade en controllerer het blad of de kop stevig bevestigd is.
- Controller of er voldoende verschil is:tussen de stationaire en gebruikssnelheden om zeker te zich dat het snijgereedschap tot stilstand kommt wanner de motor stationair draait (verminder de stationaire snelheid indien dat nodig is).

Raadpleeg een erkende onderhoudsagent in uw buurt als het snijgereedschap blijft draaien terwijl de motor stationair draait.

• Controller of de I-O-schakelaar, de hendel voor de veiligheidsontgrendeling, de bedieningshendel en de vergrendelingsknop correct werken.

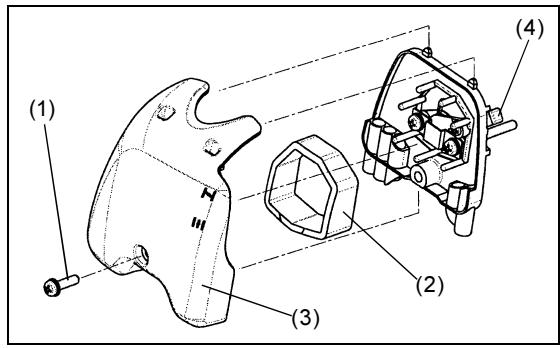

De luchtfilter schoonmaken (filter)

• Maak de schroef (1) los.
• Draai de gasklephendel (4) maar de volledig gesloten zijde en houd de carburator uit de buurt van stof of vuil.
• Verwijder het deksel van de luchtfilter (3).
• Verwijder het sponselement (2), was het in lauw water en LAST het volledig drogen.
• Plaats het deksel van de luchtfilter (3) na het reinigen terug en maak het vast met de schroef (1).

OPMERKING: Als er overmatig stof of vuil aan de luchtfilter blijft plagken,要去 die dagelijks schoonmakeen. Een verstopte luchtfilter kan het moeilijk of onmogelijk makeen om de motor te starten of kan de omwentelingssnelheid van de motor toenemen.

De ontstekingsbougie controlleren

• Gebruik alleen de bijgeleverde moersleutel om de ontstekingsbougie te verwijderen of te installereren.
• De afstand:tussen de twee elektroden van de ontstekingsbougie moet 0,6- 0,7 mm (0,024"-0,028") bedragen. Als de afstand te groot of te Klein is, moet u\ deze aanpassen. Als de ontstekingsbougie verstopt is door karton of vuil,\ moet u deze grondig schoonmaken of verrangen.

LET OP: Raak de ontstekingsbougieconnector nooit aan verwijl de motor draait (gevaar op elektrische schok door hoogspanning).

De drijfwerkkast smeren

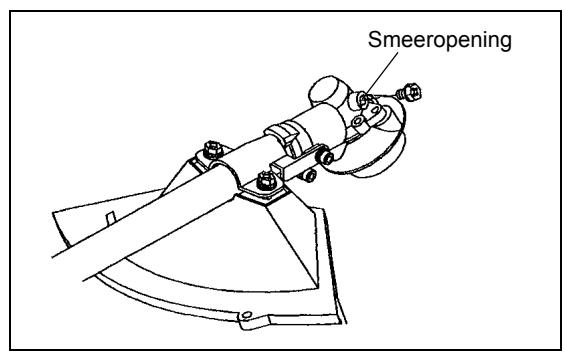

• Breng elke 30 uur vet (Shell Alvania 3 of gelijkwaardig) aan in de aandrijfkast via de smeeropening. (Origineel MAKITA-smeervet kan worden aangeschaft bij uw MAKITA-dealer.)

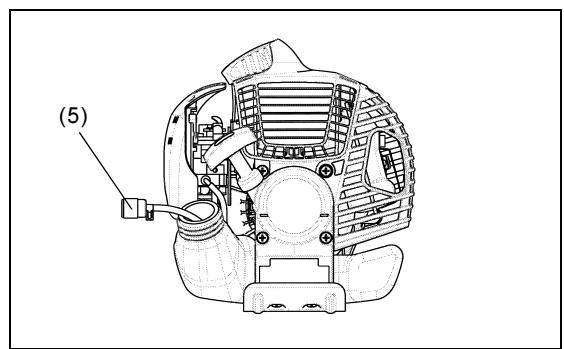

• De brandstofvuller (5) van de zuigkop worden gebruikt om de brandstof die door de carburator worden vereist, bij te vullen.
• Voer regelmatig een visuele inspectie uit van de brandstofffilter. Om de filter te inspectoren, opent u de tankdop en gezruikt u een draadhaak om de zuigkop uit de tankopening te trekken. Vervang de filter als deze verhard, extream vuil of verstopt is.
• Onvoldoende brandstoftoevoer kan ervoor zorgen dat de maximale toegelaten snelheid worden overschreden. Daarom要去 de brandstofffilter minstens elke drie maanden worden verrangen om voldoende brandstoftoevoer maar de carburator te garanderen.

Alle andere onderhouds- of aanpassingswerkzaamheden die nicht in deze handleiding zichn beschreiben,ogens alleen worden uitgevoerd door erkende onderhoudsagenten.

Opslag

• Wanner u het gereedschap langeijd opslaat,要去 u alle brandstof aflatenuit de brandstoffank en de carburator. Verwijder hiervoor alle brandstof UIT debrandstoffank. Gooi de afgelaten brandstof weg in overeenstemming met delokale toepasselijke wetten.
• Verwijder de ontstekingsbougie en giet enkele druppels olie in de opening van de ontstekingsbougie. Trek verwolgens voorzichtig aan de starter zodat de olie de binnenkant van de motor afdekt en maak verwolgens de ontstekingsbougie vast.
• Verwijder al het vuil of stof van het snijblad en de buitenkant van de motor en wrijf alles in met een doek die in olie is gedompeld. Bewaar het gereedschap op een droge plaats.

Onderhoudsplanning

Algemeen	Motormontage, schroeven en moeren	Visuele inspectie op schade en stevige bevestiging Controle van algemene toestand en veiligheid
Na elke tankbeurt	Bedieningshendel I-O-schakelaar	Functionele contrôle Functionele contrôle
Dagelijks	Luchtfilter Kanaal koellucht Snijgereedschap Stationaire snelheid	Schoon te make Schoon te make Controle op schade en scherpte Inspectie (snijgereedschap mag nicht bewegen)
Wekelijks	Ontstekingsbougie Demper	Inspectie, verrangen indien nodig Inspecteren en de opening schoonmaken indien nodig
Driemaandelijks	Zuigkop Brandstoffank	Te verrangen Schoon te make
Uitschakelprocedure	Brandstoffank Carburator	Brandstoffank leegmaken Gebruiken tot de brandstof in de motor op is

Problemen oplossen

Fout	Systeem	Waarneming	Oorzaak
De motor start nicht of is moeilijk te starten	Ontstekingssysteme	Ontstekingsvonk ok	Fout in brandstoffevoer of druksystem, Mechanisch defect
		Geen ontstekingsvonk	I-O-schakelaar ingeschakeld, bedradingsfout of kortsluiting, ontstekingsbougie of connector defect, ontstekingsmodule defect
	Brandstoffevoer	Brandstoffank gebuld	Onjuiste positie gasklep, carburator defect, brandstoffevoerkabel gebogen of geblokkeerd, brandstof vuil.
	Druk	Geen druk wanner overgetrokken	Cilinderbodem affdichting defect, krukasdichtingen beschadigd, cilinder- of zuigerveren defect of slechte affdichting van ontstekingsbougie
	Mechanisch defect	Starter worden nicht geactiveerd	Gebroken startveer, gebroken onderdelen in de motor
Problemen warme start		Tank gemvuld. Ontstekingsvonk ok	Carburator verruild,要去 worden gereinigd
Motor start, maar valt UIT	Brandstoffevoer	Tank gemvuld	Verkeerde afstelling stationair draaien, carburator verruild
			Ontluchting brandstoffank defect, brandstoffevoerlijn onderbroken, babel of I-O-schakelaar defect
Onvoldoende prestaties	Er{kunnen mehrere systemen tegelijck worden beinvloed	Zwak stationair draaien motor	Luchtfilter verruild, carburator verruild, demper verstopt, uitlaatkanaal in cilinder verstopt
