Producttype	Automatisch koffiezetapparaat met graanmolen
Merk	SAECO
Model	SPIDEM MY COFFEE - MANUAL 2
Afmetingen (b x h x d)	370 × 370 × 480 mm
Gewicht	9 kg
Voeding	230 V ~ 50 Hz (zie typeplaatje)
Nominaal vermogen	Zie typeplaatje
Inhoud waterreservoir	1,7 liter, verwijderbaar
Inhoud koffiebonenreservoir	Ongeveer 250 g (niet exact gespecificeerd)
Inhoud koffiediklade	Ongeveer 15 porties (niet exact gespecificeerd)
Pompdruk	15 bar
Boiler	Roestvrij staal
Materiaal behuizing	Thermoplastisch
Kabellengte	Ongeveer 1 m (niet exact gespecificeerd)
Bedieningspaneel	Op de voorkant met toetsen en LED
Belangrijkste functies	Espresso, lange koffie, heet water, stoom voor cappuccino
Instelling molen	Ja, met meegeleverde sleutel (3 standen)
Instelling koffiehoeveelheid	Programmeerbaar per toets
In hoogte verstelbare uitloop	Ja, handmatig
Anti-druppelsysteem	Niet gespecificeerd
Automatische uitschakeling (stand-by)	Ja, na 60 minuten inactiviteit
Reiniging en onderhoud	Dagelijkse reiniging van lekbak, waterreservoir en Pannarello; wekelijkse reiniging van de zetgroep; ontkalken elke 1-2 maanden
Veiligheid	Thermische beveiliging, automatische uitschakeling, bescherming tegen brandwonden
Reserveonderdelen en repareerbaarheid	Reparaties alleen door een erkend centrum; reserveonderdelen verkrijgbaar via SAECO
Algemene informatie	Alleen voor huishoudelijk gebruik; garantie onder voorwaarden

Veelgestelde vragen - SPIDEM MY COFFEE - MANUAL 2 SAECO

Hoe zet ik de machine voor het eerst aan?

Vul het waterreservoir met koud water, doe koffiebonen in het reservoir, steek de stekker in het stopcontact, druk op de ON/OFF-toets en prime het circuit door de stoomknop te draaien totdat er water uit de Pannarello komt. Wacht tot het voorverwarmen en de spoelcyclus zijn voltooid.

Hoe stel ik de hoeveelheid koffie in?

Plaats een kopje onder de uitloop, houd toets (14) of (15) ingedrukt tot de gewenste hoeveelheid, en laat dan los. De machine onthoudt deze hoeveelheid voor volgende kopjes.

Wat moet ik doen als de machine geen koffie geeft?

Controleer of het waterreservoir gevuld is, of het koffiereservoir bonen bevat, of de koffiediklade niet vol is en of de zetgroep correct is geplaatst. Als het probleem aanhoudt, prime het circuit of neem contact op met een erkend servicecentrum.

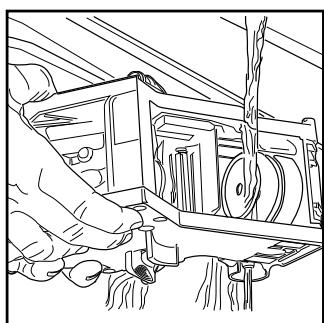

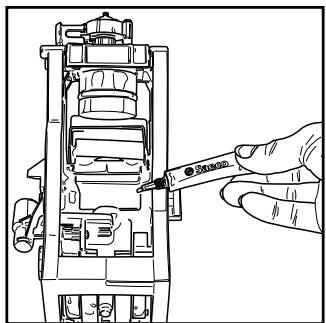

Hoe reinig ik de zetgroep?

Zet de machine uit en trek de stekker eruit. Open het serviceluik, verwijder de koffiediklade en de opvangbak. Verwijder de zetgroep door op de PUSH-knop te drukken. Was deze met lauwwarm water zonder schoonmaakmiddel, droog hem goed af, smeer de geleiders in met het meegeleverde vet en plaats hem terug tot hij vastklikt.

Wanneer en hoe voer ik een ontkalking uit?

Ontkalken is elke 1 tot 2 maanden nodig of wanneer het ontkalkingslampje (LED 21) knippert. Gebruik de SAECO-ontkalker. Giet de oplossing in het waterreservoir, plaats een bakje onder de stoompijp, tap per kopje af door de stoomknop te draaien, laat 10-15 minuten inwerken, spoel na met schoon water en schakel het alarm uit door 6 seconden op de stoomtoets te drukken.

Hoe maak ik een cappuccino met dit apparaat?

Druk op de stoomtoets (16) om voor te verwarmen. Wacht tot de groene LED (19) continu brandt. Doe koude melk in een beker, dompel de Pannarello-pijp in de melk, draai de stoomknop (10) open en schuim de melk op door de beker van onder naar boven te draaien. Sluit de knop en zet dan de koffie.

Wat betekenen de LED-lampjes op het bedieningspaneel?

Groene LED 19 continu: machine op temperatuur. Langzaam knipperen: voorverwarmen. Snel knipperen: temperatuur te hoog, water aftappen. Rode LED 18 continu: waterreservoir leeg of koffiediklade vol. Snel knipperen: primen nodig. LED 20 continu in stoommodus. LED 21 knippert: ontkalking nodig.

Kan ik voorgemalen koffie gebruiken in dit apparaat?

Nee, het reservoir is alleen ontworpen voor koffiebonen. Gemalen, oploskoffie of karamelkoffie kan de molen en het apparaat beschadigen.

Hoe stel ik de maalgraad in?

De instelling gebeurt met de meegeleverde sleutel. Druk op de draaiknop in het koffiereservoir en draai deze één stap tegelijk terwijl de molen draait. Zet 2-3 kopjes koffie om het verschil te zien. De markeringen geven: 1 grof, 2 medium, 3 fijn.

Wat moet ik doen als de machine stopt en niet meer start?

Controleer of de stekker goed in het stopcontact zit en of het stopcontact stroom heeft. Als de lampjes abnormaal knipperen, zet de machine dan uit, wacht 30 seconden en zet hem weer aan. Als het probleem na meerdere pogingen aanhoudt, neem dan contact op met een erkend servicecentrum.

GEBRUIKSAANWIJZING SPIDEM MY COFFEE - MANUAL 2 SAECO

Wij feliciteren u met het feit dat u deze espressomachine van topkwaliteit gekocht heeft en danken u voor het in ons gestelde vertrouwen. Wij adviseren u om, voordat u het apparaat in gebruik neemt, deze instructies aandachtig te lezen. In deze gebruiksaanwijzing wordt namelijk uitgelegd hoe u het apparaat het beste kunt gebruiken, schoonmaken en onderhouden. Als u nog vragen heeft, kunt u zich wenden tot de verkoper of rechtstreeks contact opnemen met de fabrikant. Wij zullen u met plezier de gewenste informatie verschaffen.

Gefeliciteerd!

Fig.16 - Afb.16

Fig.17 - Afb.17

Fig.18 - Afb.18

Fig.19 - Afb.19

Fig.20 - Afb.20

Fig.21 - Afb.21

Fig.22 - Afb.22

Fig.23 - Afb.23

Fig.24 - Afb.24

Fig.25 - Afb.25

Fig.26 - Afb.26

Fig.27 - Afb.27

Fig.28 - Afb.28

Fig.29 - Afb.29

Fig.30 - Afb.30

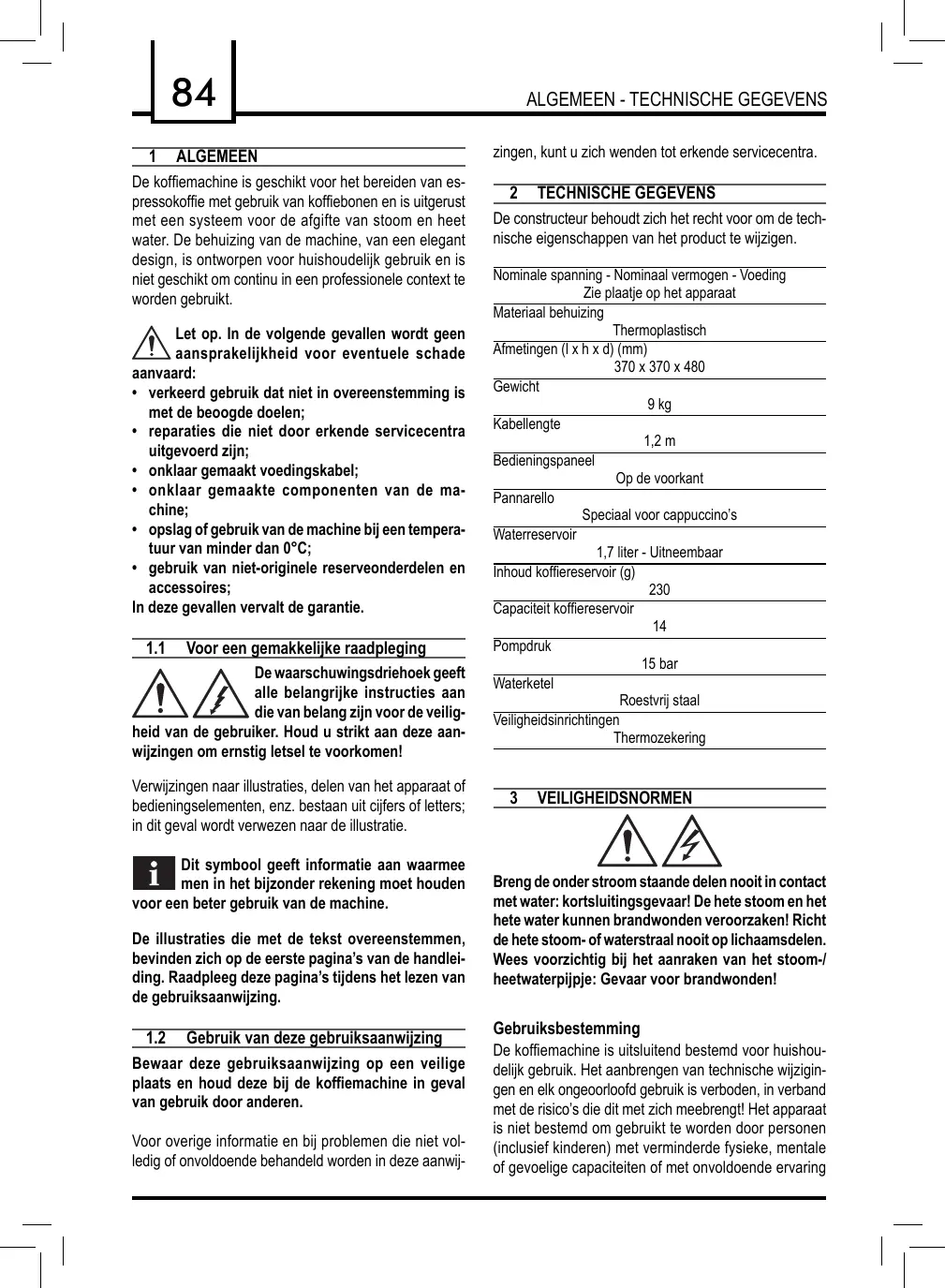

1 ALGEMEEN

De koffiemachine is geschikt voor het bereiden van espressokoffie met gebruik van koffiebonen en is uitgerust met een systeem voor de afgifte van stoom en heet water. De behuizing van de machine, van een elegant design, is ontworpen voor huishoudelijk gebruik en is niet geschikt om continu in een professionele context te worden gebruikt.

Let op. In de volgende gevallen worden geen aansprakelijkheid voor eventuele schade aanvaard:

• verkeerd gebruik dat niet in overeenstemming is met de beoogde doelen;
• reparaties die niet door erkende servicecentra uitgevoerd zijn;
• onklaar gemaakte voedingskabel;
• onklaar gemaakte componenten van de machine;
• opslag of gebruik van de machine bij een temperatuur van minder dan 0°C;
• gebruik van niet-originele reserveonderdelen en accessoires;

In deze gevallen vervalt de garantie.

1.1 Voor een gemakkelijke raadpleging

De waarschuwingsdriehoek geeft alle belangrijke instructies aan die van belang zijn voor de veiligheid van de gebruiker. Houd u strikt aan deze aanwijzingen om ernstig letsel te voorkomen!

heid van de gebruiker. Houd u strikt aan deze aanwijzingen om ernstig letsel te voorkomen!

Verwijzingen naar illustraties, delen van het apparaat of bedieningselementen, enz. bestaan uit cijfers of letters; in dit geval wordt verwezen naar de illustratie.

Dit symbool geeft informatie aan waarmee men in het bijzonder rekening moet houden voor een beter gebruik van de machine.

De illustraties die met de tekst overeenstemmen, bevinden zich op de eerste pagina's van de handleiding. Raadpleeg deze pagina's tijdens het lezen van de gebruiksaanwijzing.

1.2 Gebruik van deze gebruiksaanwijzing

Bewaar deze gebruiksaanwijzing op een veilige plaats en houd deze bij de koffiemachine in geval van gebruik door anderen.

Voor overige informatie en bij problemen die niet volledig of onvoldoende behandeld worden in deze aanwijzingen, kunt u zich wenden tot erkende servicecentra.

De constructeur behoudt zich het recht voor om de technische eigenschappen van het product te wijzigen.

Nominale spanning - Nominaal vermogen - Voeding: zie plaatje op het apparaat

Speciaal voor cappuccino's

Waterreservoir

1,7 liter - Uitneembaar

Inhoud koffiereservoir (g)

230

Capaciteit koffiereservoir

14

Pompdruk

15 bar

Waterketel

Roestvrij staal

Veiligheidsinrichtingen

Thermozekering

3 VEILIGHEIDSNORMEN

Breng de onder stroom staande delen nooit in contact met water: kortsluitingsgevaar! De hete stoom en het hete water kunnen brandwonden veroorzaken! Richt de hete stoom- of waterstraal nooit op lichaamsdelen. Wees voorzichtig bij het aanraken van het stoom-/ heetwaterpijpe: Gevaar voor brandwonden!

Gebruiksbestemming

De koffiemachine is uitsluitend bestemd voor huishoudelijk gebruik. Het aanbrengen van technische wijzigingen en elk ongeoorloofd gebruik is verboden, in verband met de risico's die dit met zich meebrengt! Het apparaat is niet bestemd om gebruikt te worden door personen (inclusief kinderen) met verminderde fysieke, mentale of gevoelige capaciteiten of met onvoldoende ervaring

en/of bekwaamheid, tenzij ze onder het toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid en van wie ze instructies verkrijgen aangaande het gebruik van het apparaat.

Stroomtoevoer

Sluit de koffiemachine uitsluitend aan op een geschikt stopcontact.

De spanning moet overeenstemmen met de spanning die op het plaatje van het apparaat staat vermeld.

Voedingskabel

Gebruik de koffiemachine nooit als de voedingskabel defect is. Indien de voedingskabel beschadigd is, moet deze door de fabrikant of door zijn klantenservice vervangen worden. Laat de voedingskabel niet over hoeken en scherpe randen of hete voorwerpen lopen, en bescherm het tegen olie. Draag de koffiemachine niet aan de kabel en trek er niet aan.

Haal de stekker niet uit het stopcontact door aan de kabel te trekken en raak het niet met natte handen aan.

Voorkom dat de voedingskabel los van tafels of planken afhangt.

Bescherming van andere personen

Houd kinderen onder toezicht om te vermijden dat ze met het apparaat spelen.

Kinderen realiseren zich de gevaren die aan elektrische apparaten verbonden zijn niet. Laat het verpakkingsmateriaal van de machine niet binnen bereik van kinderen.

Verbrandingsgevaar!

Richt de hete stoom- en/of waterstraal nooit op uzelf of op anderen: gevaar voor brandwonden!

Gebruik altijd de handgrepen of knoppen.

Plaatsing

Zet de koffiemachine op een veilige plek waar niemand

het kan omstoten of zich eraan kan verwonden.

Er kan heet water of oververhitte stoom uitkomen: gevaar voor brandwonden!

Bewaar de machine niet bij een temperatuur van minder dan 0°C; het apparaat kan door bevriezing worden beschadigd. Gebruik de koffiemachine niet buiten.

Zet de machine niet op erg warme oppervlakken en in de buurt van open vuur om te voorkomen dat de behuizing smelt of anderszins beschadigd raakt.

Reiniging

Alvorens het apparaat te reinigen, moet het apparaat worden uitgeschakeld met de ON/OFF-toets en vervolgens moet de stekker uit het stopcontact worden gehaald. Wacht dan tot de machine is afgekoeld.

Dompel het apparaat nooit onder in water!

Pogingen tot reparaties aan de binnenkant van de machine zijn ten strengste verboden.

Gebruik het water dat enige tijd in het waterreservoir heeft gestaan niet voor voedingsdoeleinden; was en vul het reservoir met vers drinkwater.

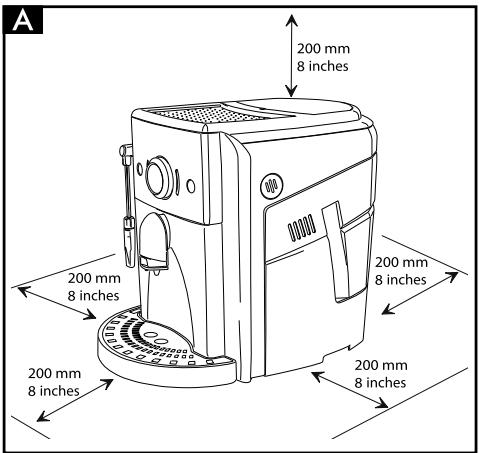

Ruimte voor gebruik en onderhoud

Voor een correcte en goede werking van de koffiemachine worden het volgende aanbevolen:

Kies een vlakke ondergrond; kies een voldoende verlichte, hygiënische omgeving met een gemakkelijk toegankelijk stopcontact; zorg ervoor dat het apparaat op een minimumafstand van de wanden staat, zoals in de afbeelding is weergegeven (Afb. A).

Opslag van de machine

Schakel de machine, wanneer deze langere tijd niet wordt gebruikt, uit en haal de stekker uit het stopcontact. Bewaar de machine in een droge ruimte en buiten het bereik van kinderen. Bescherm de machine tegen stof en vuil.

Reparaties / Onderhoud

Haal de stekker meteen uit het stopcontact bij storingen, defecten of vermoedelijke defecten na een val. Zet de machine nooit in werking als deze defect is.

Alleen de erkende servicecentra mogen werkzaamheden en reparaties uitvoeren.

De reparaties mogen alleen door een erkend servicecentrum worden uitgevoerd.

Bij ondeskundig uitgevoerde werkzaamheden wordt elke vorm van aansprakelijkheid van de hand gewezen.

Brandbestrijding

Gebruik in geval van brand koolzuurblussers (CO2). Gebruik geen water of poederblussers.

Legende van machinecomponenten

1 Koffiebonenreservoir met deksel 2 Serviceklep 3 Koffiediklade 4 Schenkinrichting (in hoogte verstelbaar) 5 Lekbakje + rooster 6 Bedieningspaneel 7 Stoom-/heetwaterpijp met pannarello 8 Waterreservoir 9 Voedingskabel 10 Kraanknop heet water / stoom 11 Plaat voor kopjes 12 Druipbakje 13 Koffie-unit

Bedieningspaneel

14 Toets voor afgifte sterke koffie 15 Toets voor afgifte slappe koffie 16 Toets voor afgifte van stoom 17 Toets ON/OFF 18 Alarmleds: 19 Led voor temperatuur 20 Led voor Stoom / Dubbele koffie 21 Ontkalkingsled

Accessoires

22 Sleutel voor het instellen van de maalfijnheid 23 Smeermiddel voor de Centrale Koffie-unit

4 INSTALLATIE

Houd u voor uw eigen veiligheid en die van anderen strikt aan de "Veiligheidsvoorschriften" die vermeld staan in hoofdstuk 3.

4.1 Verpakking

De oorspronkelijke verpakking is ontworpen en vervaardigd om de machine tijdens het transport te beschermen.

Het is raadzaam om de verpakking te bewaren voor eventuele transport in de toekomst.

4.2 Voorbereidende handelingen

• Haal het lekbakje (5) en het rooster uit de verpakking.
• Haal de koffiemachine uit de verpakking en zet hem op een geschikte plaats in overeenstemming met de hiervoor gestelde voorwaarden die beschreven staan bij de veiligheidsvoorschriften (hoofdstuk 3). (Afb.15) - Plaats het lekbakje (5) op correcte wijze in de machine.
• Controleer alvorens de stekker in het stopcontact te steken of alle handelingen beschreven in par. 4.3 zijn uitgevoerd.

Belangrijke opmerking: Het is belangrijk de inhoud van Hoofdstuk 12 te lezen. Hier worden de betekenis van alle meldingen die de machine aan de gebruiker geeft, door middel van de leds op het bedieningspaneel, nauwgezet uitgelegd.

4.3 Eerste inschakeling

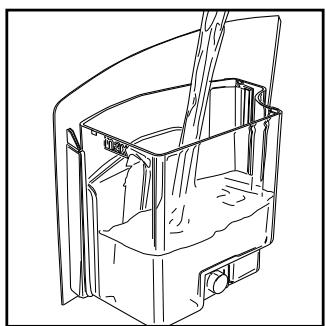

(Afb.3) - Til het waterreservoirlicht omhoog (8) en neem het weg uit zijn behuizing. (Afb.4) - Spoel het reservoir en vul het met vers water; we raden aan het reservoir niet te vol te doen. Plaats het reservoir terug in de machine.

Vul het reservoir (8) altijd en alleen met vers water zonder koolzuur. Warm water of andere vloeistoffen kunnen het reservoir en/of de machine beschadigen. Zet het apparaat nooit aan zonder dat er water in zit: controleer of er voldoende water in het reservoir zit.

(Afb.1) - Verwijder het deksel van het koffiereservoir (1). (Afb.2) - Gooi de koffiebonen erin.

Opmerking: Het rooster dat zich in het koffiereservoir bevindt, kan en mag niet worden verwijderd.

Vul reservoir (1) altijd alleen maar met koffiebonen. Gemalen koffie, oploskoffie en andere dingen beschadigen de machine.

• Doe het deksel terug op het koffiereservoir (1).

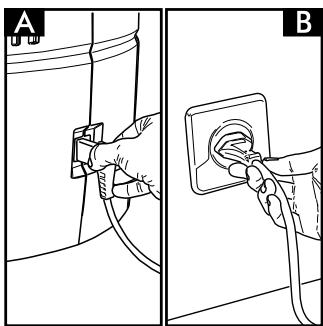

• (Afb.5A) - Plaats de stekker in het contact aan de rechterkant van het apparaat. (Afb.5B) - Steek het andere uiteinde van de stekker in een wandstopcontact met de juiste spanning.

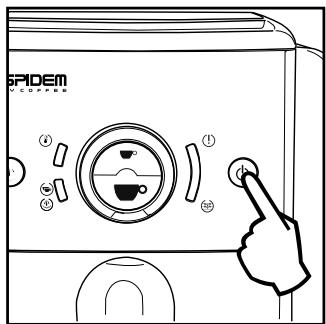

• Om de machine aan te doen, is het voldoende om op de toets (17) te drukken; de led (18) zal beginnen snel te knipperen en geeft daarmee aan dat het nodig is om het circuit te laden. (Afb.7) - Om het circuit te laden, plaats een bak onder het stoompijpje (pannarello) (7); (Afb.8) - Draai de knop (10) rechtsom en wacht af. Uit de pannarello zal een vooringestelde hoeveelheid water komen. Hierna zal de led (18) langzaam knipperen en geeft hiermee aan dat de draaiknop dichtgedraaid kan worden (10).

Op dat moment zal de led (19) langzaam beginnen te knipperen, waarmee het de verwarmingsfase aangeeft.

Opmerking: Het wordt aangeraden het circuit te vullen bij het eerste gebruik van de machine, als de machine lange tijd niet gebruikt is of als het reservoir helemaal leeg is.

Wanneer de machine is opgewarmd, zal ze een spoelcyclus van de interne circuits uitvoeren. In deze fase worden er een kleine hoeveelheid water afgegeven en knipperen de leds achtereenvolgens tegen de wijzers van de klok in. Wacht totdat er automatisch een einde aan deze cyclus komt.

• Als bovengenoemde handelingen zijn uitgevoerd is de machine klaar voor gebruik.
• Volg de hieronder vermelde aanwijzingen zorgvuldig op voor een goed gebruik van de machine voor het schenken van koffie, heet water of stoom.

5 INSTELLINGEN

De machine die u hebt aangeschaft heeft de mogelijkheid om enkele instellingen in te voeren die u in staat stellen om er optimaal gebruik van te maken.

5.1 Koffiemolen instellen

Koffie is een natuurlijk product en haar eigenschappen kunnen veranderen afhankelijk van de afkomst en de melange. De koffiemachine van Spidem is voorzien van een zelfregulerend systeem dat het mogelijk maakt om alle soorten koffiebonen te gebruiken die in de handel verkrijgbaar zijn (niet gekarameliseerd).

Daarom raden wij u aan om eerst enkele kopjes koffie te schenken alvorens de koffiemolen in te stellen.

Let op! De regelknop voor het afstellen van de maalfijnheid, die zich in het koffiereservoir bevindt, mag alleen gedraaid worden met de koffiemolen in werking. Doe geen gemalen koffie en/of oploskoffie in het koffiebonenreservoir.

Het is verboden om andere dingen, behalve koffiebonen, in de koffiemolen te stoppen. De koffiemolen bevat bewegende onderdelen die gevaarlijk kunnen zijn; het is verboden om vingers en/of andere dingen in de molen te stoppen. Alvorens handelingen binnen in het koffiereservoir te verrichten, moet de machine met de hoofdschakelaar uitgeschakeld worden en de stekker uit het stopcontact getrokken worden. Doe geen koffiebonen in de koffiemolen als deze in werking is.

De machine biedt de mogelijkheid om de maalfijnheid iets bij te stellen zodat deze aan het type gebruikte koffie aangepast kan worden.

De instelling moet met de pin binnen in het koffiereservoir veranderd worden; gebruik uitsluitend de bijgeleverde sleutel om de pin in te drukken en te draaien.

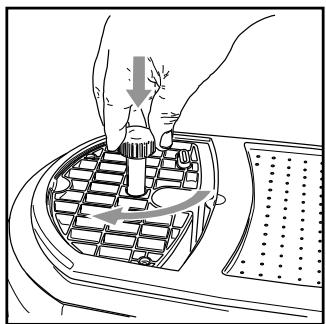

(Afb.28-29) - Druk de pin en draai de pin slechts één klik per keer en laat daarna de machine 2-3 kopjes koffie verstrekken; alleen op deze manier kunt u het verschil in maalfijnheid bemerken.

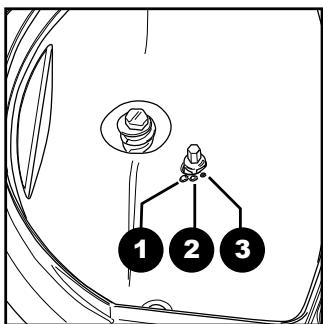

De referentietekens aan de binnenkant van het reservoir geven de ingestelde maalfijnheid aan.

1-Grove maling 2-Gemiddelde maling 3 - Fijne maling

5.2 Instelling hoeveelheid koffie per kopje

De machine biedt de mogelijkheid om de hoeveelheid verstrekte koffie in te stellen afhankelijk van uw persoonlijke smaak en/of de afmetingen van uw bekers/kopjes.

Bij elke druk op de toets (14) of (15) zal de machine een geprogrammeerde en verschillende hoeveelheid koffie verstrekken. Deze hoeveelheid kan opnieuw geprogrammeerd worden naar voorkeur. Aan elke toets kan een andere koffieafgifte worden verbonden; deze zijn onafhankelijk van elkaar.

Als voorbeeld worden hierna de programmering van toets (14) beschreven, die normalerwijze verbonden is aan een espressokoffie.

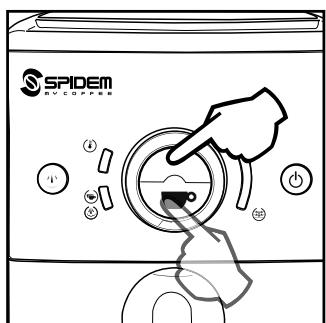

(Afb.10) - Plaats een kopje onder de schenkinrichting. (Afb.12) - Houd de toets (14) ingedrukt; tijdens deze fase zullen de leds (19) en (20) afwisselend knipperen. (Afb.12) - Laat de toets (14) los wanneer het kopje de gewenste hoeveelheid koffie bevat.

Nu is de toets (14) geprogrammeerd; bij elke druk op de toets zal de machine de zojuist geprogrammeerde hoeveelheid koffie verstrekken.

5.3 Instelling van de koffieschenkinrichting

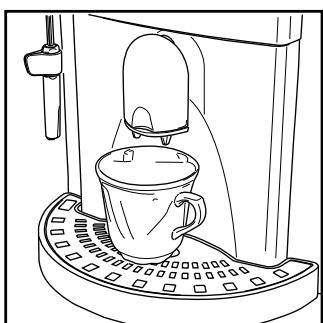

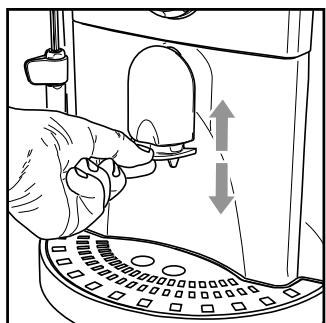

(Afb.9) - De koffieschenkinrichting is in hoogte verstelbaar, zodat het beter aangepast kan worden aan de afmetingen van de kopjes die u wilt gebruiken.

Om de afstelling uit te voeren, breng de schenkinrichting handmatig omhoog of omlaag.

De aangeraden posities zijn:

(Afb.10) - voor het gebruik van kleine kopjes;

(Afb.11) - voor het gebruik van grote bekers;

5.4 Stand-by

De machine is ontworpen voor energiebesparing.

Wanneer er 60 minuten vanaf het laatste gebruik verstreken zijn, zal de machine automatisch uitgeschakeld worden.

Om de machine opnieuw te starten is het voldoende om op de toets (17) te drukken; in dit geval zal de machine de spoeling alleen uitvoeren indien de waterketel afgekoeld is.

6 KOFFIEAFGIFTE

Opmerking: Als de machine geen koffie verstrekt, controleer dan of er water in het waterreservoir zit.

Controleer voor de afgifte van koffie of de groene led voor "op temperatuur" (19) continu brandt en of de water- en koffiereservoirs gevuld zijn.

• (Afb.10 - Afb.11) - Zet 1 of 2 bekers/kopjes onder de uitlooppijpjes van de schenkinrichting (4); u kunt de hoogte van de schenkinrichting instellen en aanpassen aan uw kopjes. (Afb.12) - Voor de afgifte van koffie dient men op toets (14) te drukken voor het verkrijgen van een espresso, of op (15) voor het verkrijgen van slappe koffie.
• Vervolgens wordt de afgiftecyclus gestart: druk een keer op de knop om 1 koffie te zetten; druk twee keer achter elkaar op de knop om 2 koffies te zetten.

In deze werkingsstand maalt en doseert de machine automatisch de juiste hoeveelheid koffie. De bereiding van twee koffies vereist twee maalcycli en twee afgiftecycli, die de machine automatisch uitvoert; deze optie wordt weergegeven door het knipperen van de led 20.

• Na de voorinfusiecyclus zal de koffie uit de schenkinrichting (4) beginnen te stromen.
• De koffieafgifte zal automatisch stoppen als het ingestelde niveau is bereikt; het blijft echter mogelijk om de koffieafgifte te onderbreken door op de knop die eerder werd ingedrukt, te drukken.

De machine is ingesteld om een Italiaanse espresso te bereiden. Deze eigenschap zou de afgiftetijd lichtelijk kunnen verlengen, maar heeft als pluspunt de intense smaak van de koffie.

Let op: aan het begin van de afgifte kan er wat heet water vrijkomen: gevaar voor brandwonden. Het heetwaterpijpje kan erg heet worden: voorkom directe aanraking met uw handen.

• Controleer voor de afgifte van heet water of de groene led voor "op temperatuur" (19) brandt.

Als de machine gereed is voor de afgifte van koffie, ga dan als volgt te werk:

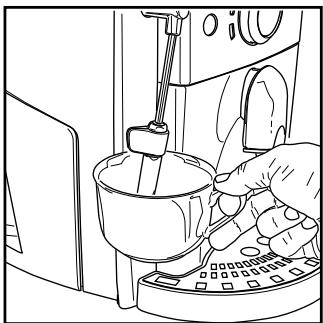

• (Afb.7) - Plaats een kopje en/of een kannetje onder het heetwater-/stoompijpje (7). (Afb.8) - Draai de knop (10) rechtsom open.

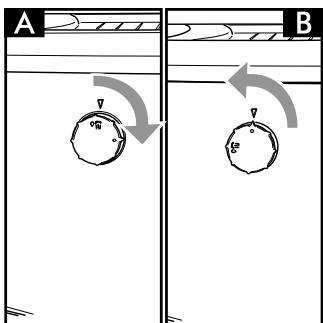

• Schenk de gewenste hoeveelheid heet water; draai de knop (10) linksom om de afgifte van heet water te stoppen. De machine gaat nu weer in de normale werkingsstand staan.

Een enkele keer zou het kunnen gebeuren dat bij het openen van de draaiknop (10) er geen heet water uitkomt en dat de led (19) langzaam knippert. In dat geval is het voldoende om te wachten totdat de led (19) continu zal gaan branden om heet water uit de pannarello te verkrijgen.

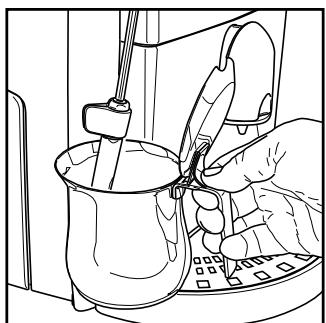

8 STOOMAFGIFTE / BEREIDING CAPPUCCINO

De stoom kan worden gebruikt om melk op te kloppen voor cappuccino, maar ook voor het verwarmen van dranken.

Gevaar voor brandwonden! Aan het begin van de afgifte kan wat heet water vrijkomen. Het uitlooppijpje kan hoge temperaturen bereiken: voorkom directe aanraking met uw handen.

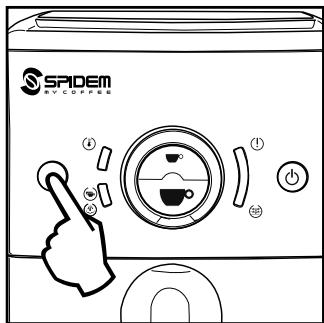

(Afb.13) - Druk op de toets (16) wanneer de machine gereed is voor koffieafgifte; de led (20) zal gaan branden. De machine heeft een voorverwarmingstijd nodig. Gedurende deze fase zal de led (19) knipperen. - Wacht met de stoomafgifte tot de groene led (19) continu brandt. (Afb.7 - Afb.8) - Plaats een kannetje onder het stoompijpje (pannarello) (7); draai de "Heet water-/stoomknop" (10) even open, zodat het restwater uit het stoompijpje (pannarello) kan lopen; even later komt er alleen stoom uit.

• Draai de knop (10) dicht. Vul de kan die u voor de bereiding van de cappuccino wilt gebruiken voor 1/3 met koude melk.

Voor een beter resultaat moet de melk koud zijn tijdens de bereiding van de cappuccino.

(Afb.14) - Dompel het stoompijpje (pannarello) in de op te warmen melk en draai de knop (10) open; draai de beker langzaam van beneden naar boven om gelijkmatig schuim te maken. - Draai de knop (10) dicht als u genoeg stoom gebruikt hebt. - Hetzelfde systeem kan worden toegepast voor de verwarming van andere dranken.

Maak het stoompijpje (pannarello) na gebruik schoon zoals staat beschreven in het hoofdstuk "Reiniging en onderhoud".

i Nadat de melk geschuimd is, bereidt u de koffie. Druk op de toets (16):

Mod. Mycoffee: voer de procedures uit die in paragraaf 8.1 beschreven zijn om de machine op de temperatuur te brengen voor de koffieafgifte.

Mod. Mycoffee Rapid Steam: de machine voert de procedures automatisch uit om de machine op de temperatuur te brengen voor de koffieafgifte.

i Wanneer de machine niet gebruikt wordt, zal deze automatisch teruggaan naar de temperatuur voor de koffieafgifte om onnodig energieverbruik te vermijden.

8.1 Overgang van stoom naar koffie (alleen model Mycoffee)

Bij de overgang van stoomafgifte naar koffieafgifte knippert de led (19) snel, wat aangeeft dat de machine oververhit is en geen koffie kan verstrekken. - Voor de afgifte van koffie dient er eerst water te worden afgevoerd.

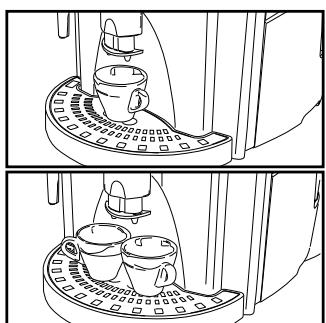

(Afb.7 - Afb.8) - Plaats een kannetje onder het stoompijpje (pannarello) (7) en draai de stoomknop (10) rechtsom; wacht tot alleen de led voor "op temperatuur" (19) continu gaat branden. Draai de knop vervolgens linksom dicht.

9 REINIGING EN ONDERHOUD

Algemene reiniging

• Het onderhoud en de reiniging mogen alleen worden uitgevoerd wanneer de machine koud is en van het elektriciteitsnet afgekoppeld is. Dompel de machine niet onder in water en was de onderdelen niet in de vaatwasmachine.
• Gebruik geen scherpe voorwerpen of agressieve chemische producten (oplosmiddelen) voor de reiniging.
• Gebruik voor de reiniging van het apparaat een zachte doek die met water is bevochtigd.

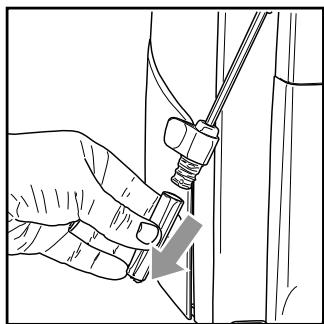

• Droog de machine en/of zijn componenten niet in de magnetron en/of in een traditionele oven. (Afb.16) Demonteer dagelijks, na de melk opgewarmd te hebben, de buitenkant van de pannarello en was deze met vers drinkwater. (Afb.17) - Het stoompijpje dient wekelijks gereinigd te worden. Om deze handeling uit te voeren, ga als volgt te werk:
• verwijder de buitenkant van de pannarello (voer een juiste reiniging uit);
• schuif het bovenste gedeelte van de pannarello van het stoompijpje af;
• was het bovenste gedeelte van de pannarello met vers drinkwater;
• was het stoompijpje met een vochtige doek en verwijder eventuele melkresten;
• plaats het bovenste gedeelte in het stoompijpje (verzeker u ervan dat deze er geheel ingeschoven is).

Plaats de buitenkant van de pannarello terug.

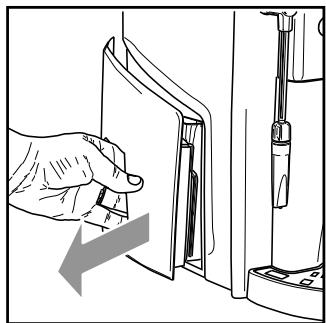

(Afb.4) - Wij raden u aan het waterreservoir dagelijks te reinigen.

• Haal het filter UIT het reservoir en reinig het met stromend drinkwater.
• Plaats het filter terug op zijn plek door er zachtjes op te drukken en het tegelijkertijd te draaien. Vul het reservoir met vers drinkwater.

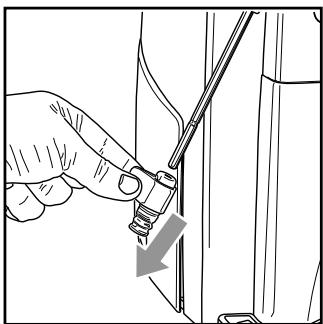

(Afb.15) - Maak het lekbakje dagelijks leeg en was het af. (Afb.9) - Haal de schenkinrichting wekelijks eraf door deze naar beneden te trekken en was deze af met lauw water. Nadat deze gewassen is, plaats het weer terug op zijn plek.

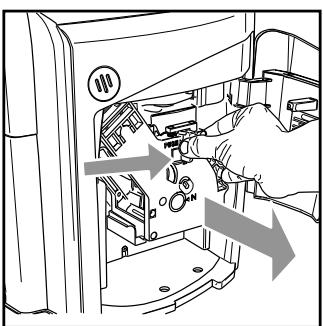

(Afb.19-20) - De service-unit reinigen; we raden aan de volgende onderdelen dagelijks te legen en te reinigen:

• de koffiediklade (3)
• het druipbakje (12).

9.1 Centrale koffie-unit

• De centrale koffie-unit (13) dient iedere keer als het koffiebonenreservoir gevuld wordt gereinigd te worden en in ieder geval minstens één keer per week.

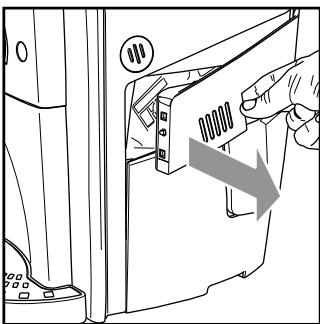

• Schakel de machine uit door de schakelaar (17) in te drukken en trek de stekker uit het stopcontact. (Afb.18-Afb.19) - Open de serviceklep (2). Verwijder de koffiediklade (3) en het druipbakje (12). (Afb.21) - Haal de centrale koffie-unit (13) met de speciale handgreep UIT de machine en druk op de «PUSH»-knop. De centrale koffie-unit mag alleen gewassen worden met lauw water zonder reinigingsmiddel. (Afb.22) - Was de centrale koffie-unit met lauw water, was het bovenste filter zorgvuldig.
• Was en droog alle onderdelen van de centrale koffie-unit goed af.
• Reinig zorgvuldig de binnenruimte van de machine. (Afb.23) - Controleer of de twee tekentjes samenvallen. (Afb.24) - Controleer dat de hendel de basis van de centrale koffie-unit raakt. Druk op de knop "PUSH" om u ervan te verzekeren dat de centrale koffie-unit in de juiste stand staat.

Smeer de koffie-unit na ongeveer 500 afgiftes. Het smeermiddel voor de smering van de

koffie-unit is verkrijgbaar bij de erkende technische servicecentra.

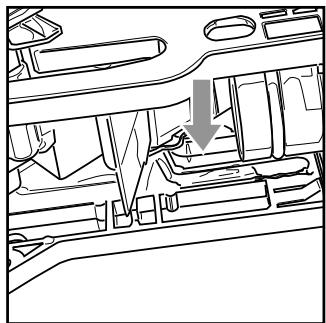

(Afb.25) - Smeer de geleiders van de unit uitsluitend met het bijgeleverde smeermiddel. (Afb.26-27) - Verdeel het smeermiddel gelijkmatig over de twee geleiders aan de zijkant. - Plaats de centrale koffie-unit terug in de ruimte tot hij vastgekoppeld is, ZONDER hierbij op de "PUSH"-knop te drukken. - Plaats de koffiediklade en het druipbakje terug. Sluit het serviceklep.

10 ONTKALKING

De vorming van kalk is een normaal gevolg van het gebruik van het apparaat; de machine dient om de 1-2 maanden ontkalkt te worden of als er minder water uit de machine stroomt.

De machine signaleert de noodzaak om de ontkalking uit te voeren wanneer de led (21) begint te knipperen.

Gebruik het Saeco ontkalkingsproduct

(Afb.30). Het is speciaal ontwikkeld om de prestaties en functionaliteit te bevorderen gedurende de gehele levensduur van het toestel en om te vermijden dat, indien correct gebruikt, enige veroudering van het geleverde product zal optreden.

Let op! Gebruik in geen geval azijn als ontkalkingsmiddel.

(Afb.17) - Haal vóór het ontkalken de pannarello van het stoompijpje af zoals staat beschreven in het hoofdstuk "Reiniging en onderhoud".

• Zet de machine aan met de ON/OFF toets (17). Wacht tot de machine klaar is met spoelen en verwarmen.
• Meng het ontkalkingsmiddel met water, zoals op de verpakking van het ontkalkingsproduct staat vermeld, en vul het waterreservoir ermee. (Afb.7) - Plaats een kannetje onder het stoompijpje (7). (Afb.8) - Laat met tussenpozen (één kopje per keer) de hele inhoud van het waterreservoir uit het apparaat stromen door de stoomknop (10) rechtsom te draaien; draai de stoomknop (10) linksom om de afgifte te stoppen.
• Laat de ontkalkingsoplossing tijdens de afzonderlijke tussenpozen ongeveer 10-15 minuten inwerken. Schakel de machine hiervoor met de schakelaar ON/OFF (17) uit. Maak het reservoir leeg.
• Herhaal de handelingen totdat er geen ontkalkingsoplossing in het reservoir zit.
• Als de ontkalkingsoplossing op is, spoel het waterreservoir dan af en vul het met vers water. Zet de machine aan met de ON/OFF toets (17). (Afb.8) - Laat de inhoud van het waterreservoir uit de machine lopen door de stoomknop (10) rechtsom

te draaien; draai de stoomknop (10) linksom om de afgifte te stoppen.

Als de ontkalking gereed is, plaats dan de pannarello weer in het stoompijpje zoals staat beschreven in het hoofdstuk "Reiniging en Onderhoud".

Druk gedurende 7 seconden op de toets (16) om het alarmsignaal van de ontkalking te desactiveren.

Het ontkalkingsproduct dient verwijderd

te worden volgens de instructies van de

fabrikant en/of de reglementering van het land van gebruik.

11 AFDANKING

Dit product voldoet aan de EU-richtlijn 2002/96/EG.

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld.

Het moet naar een plaats worden gebracht waar elektrische en elektronische apparatuur worden gerecycled.

Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen voor het milieu die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling.

Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

12 CONTROLELAMPJES BEDIENINGSPANEEL

Meldingen	Oorzaken	Oplossingen
Brandt continu	Machine op temperatuur: - voor koffieafgithe; - voor de afgithe van het water.
Langzaam knipperend	Machine is in verwarmingsfase voor de afgithe van koffie, het water en stoom.
Snel knipperend	Machine is oververhit; in deze modus kan de machine geen koffie verstrekken.	Er moet water in een bak worden geloosd door de Stoomknop (10) te draaien totdat de groene led ‘op temperatuur’ (19) continu blijft branden.
Gelijktijdig continu branden	Machine op temperatuur,:kaar voor stoomafgithe
Knipperend in rotatie (afwisselend)	Geeft aan dat de machine zich bevindt in de programmeringsfase voor de hoeveelheid koffie in kopje (zie par.5.2)
Langzaam knipperend	Machine bezig met de afgithe van een dubbele koffie
Brandt continu	Onvoldoende hoeveelheid water in het reservoir.	Vul het reservoir met vers drinkwater, vul het circuit en herhaal de procedure.
	Koffiereservoir leeg.	Vul het reservoir met koffiebonen en herhaal de procedure.
	Koffiediklade vol Druipbakje vol	Leeg de koffiediklade en het druipbakje met de machine nog aan.
Snel knipperend	Watercircuit is leeg.	Vul het watercircuit van de machine Zoals beschreven is in paragraaf 4.3.
Langzaam knipperend	Centrale unit, koffiediklade, serviceklep of draaiknop NIET in de juiste positie voor de werkung van de machine.	Om het continu brandende rode lampje te doven,要去 u controlleden of alle onderdelen op correcte wijze zich geplaatst of gesloten.
Langzaam knipperend	Er dient een ontkalkingscylclusuitgevoerd te worden.	Voer de ontkalking uit zoals beschreiben is in hoofdstuk 10
Knipperend gegen de klok in (cyclisch)	De machine is bezig met deuitvoering van de spoelcyclus.
Knipperentegelijkkertijd	De machine heeft een storing en staat de afgifte van koffie, water of stoom Niet toe.	Zet de machine uit en zethaar verzolgens na 30 seconden wee aan.Probeer het 2 of 3 keer.Indien de machine NIET start,neem dan contact op met het servicecentrum.
Problemen	Oorzaken	Oplossingen
De machine kan nicht worden ingeschakeld.	De machine is nicht op het elektriciteit's-net aangesloten.	Sluit de machine op het elektriciteit'snet aan.
De koffie is nicht warm genoeg.	De kopjes zijn koud.	Warm de kopjes op met warm water.
Er komt geen heet water of stoomuit.	De opening van het stoompijpe is verstopt.	Reinig de opening van het stoompijpe met een naald.Alvorens deze handeling uit te voere, verzeker u ervan dat de machine uitgeschakeld en afgekoeld is.
	Pannarello is vuil.	Reinig de pannarello.
De koffie is nicht romig genoeg.	De melange is nicht geschikt, de koffie is nicht versgebrand, het koffiepoeder is te grof gemalen.	Gebruik een andere koffiemelange of pas de maling aan zoals staat beschre-ven in par. 5.1.
De machine warmth te langzaam op of er komt te weinig water uit het pijpe.	Het circuit van de machine is door kalkaanslag verstopt.	Voer de ontkalkingscylus uit.
De centrale koffie-unit kan nicht uitt de machine worden genomen.	De centrale koffie-unit zit nicht goed op়nplaats.	Zet de machine aan. Sluit de service-klep. De centrale unit keert automatisch waar় beginpositie terug
	Koffiediklade zit nog in de machine.	De centrale unit kan pas verwijderd worden nadat de koffiediklade uit de machine is gehaal.
De machine maalt, maar er komt geen koffie uit.(Zie opmerking)	Water ontbreekt.	Vul het waterreservoir en laat het circuit opnieuw vollopen (Par.4.3).
	De centrale koffie-unit is vuil.	Reinig de centrale koffie-unit (par.9.1).
	Circuit is leeg.	Vul het circuit opnieuw (par. 4.3.)
	Uitzonderlijke gebeurtenis die plaats-vindt wanner de machine bezig is automatisch de dosis af te stellen.	Bereid eenpeer koffie zoals beschreiben in par.5.1.
	Schenkinrichting is vuil.	Reinigung van de schenkinrichting.
Koffie te waterig.(Zie opmerking)	Uitzonderlijke gebeurtenis die plaats-vindt wanner de machine bezig is automatisch de dosis af te stellen.	Bereid eenpeer koffie zoals beschreiben in par.5.1.
Koffie stroomt te langzaam uit de machine.(Zie opmerking)	Koffie is te孤儿 gemalen.	Gebruik een andere koffiemelange of pas de maling aan zoals staat beschreiben in par. 5.1.
	Circuit is leeg.	Vul het circuit opnieuw (par. 4.3.)
	De centrale koffie-unit is vuil.	Reinig de centrale koffie-unit (Par.9.1).
Koffie stroomt Niet via de schenk-in-richting.	Schenkinrichting is verstopt.	Reinig de schenkinrichting en de openingsoor de uittloop.

Opmerking: Deze problemen kunnen normaal zijn wanneer de koffiemelange is veranderd of in het geval van de eerste installatie; wacht in dit geval af tot de machine een zelfregulatie uitvoert zoals beschreven in par. 5.1.

Voor storingen die niet in bovenstaande tabel te vinden zijn of als de geadviseerde oplossingen geen effect hebben, dient u contact op te nemen met een servicecentrum.

VERKLARING VAN OVEREENKOMST EG

EC 2006/95, EC 2004/118

EC 1992/31, EC 1993/68

SAECO INTERNATIONAL GROUP S.P.A

• Via Torretta, 240 - 40041 Gaggio Montano (Bo) - Italy

verklaren onder onze verantwoordelijkheid, dat het product:

AUTOMATISCHE KOFFIEMACHINE

SUP 035 - SUP 035R

waarop deze verklaring betrekking heeft, in overeenstemming is met de volgende normen:

• Huishoudelijke en soortgelijke elektrische toestellen - Veiligheid - Algemene eisen EN 60335-1 (2002) + A1(2004) + A2(2006) + A11(2004) + A12 (2006)
• Huishoudelijke en soortgelijke elektrische toestellen - Veiligheid - Deel 2-15: Bijzondere eisen voor toestellen voor het verwarmen van vloeistoffen EN 60335-2-15 (2002) + A1(2005)
• Veiligheid voor huishoudelijke en soortgelijke toestellen. Elektromagnetische velden - Methoden voor evaluatie en meting EN 50366 (2003) + A1 (2006).
• Huishoudelijke en soortgelijke elektrische toestellen - Veiligheid - Deel 2-14: Bijzondere eisen voor keukenmachines EN 60335-2-14 (2006).
• Elektromagnetische compatibiliteit - Eisen voor huishoudelijke toestellen, elektrisch gereedschap en soortgelijke apparaten - Deel 1: Emissie - EN 55014-1 (2006)
• Elektromagnetische compatibiliteit (EMC) - Deel 3-2: Limietwaarden - Limietwaarden voor de emissie van harmonische stromen (ingangsstroom van de toestellen ≤ 16 A per fase) - EN 61000-3-2 (2006)
• Elektromagnetische compatibiliteit (EMC) - Deel 3-3: Limietwaarden - Limietwaarden voor spanningswisselingen, spanningsschommelingen en flikkering in openbare laagspanningsnetten voor apparatuur met een ingangsstroom ≤ 16 A per fase en zonder voorwaardelijke aansluiting EN 61000-3-3 (1995) + A1 (2001) + A2 (2005)
• Elektromagnetische compatibiliteit - Eisen voor huishoudelijke toestellen, elektrisch gereedschap en soortgelijke apparaten - Deel 2: Immuniteit - Productgroepnorm EN 55014-2 (1997) + A1 (2001)

volgens de richtlijnen CE 73/23, CE 89/336, CE 92/31, CE 93/68.
