MANUALE UTENTE SPIDEM MY COFFEE - MANUAL 2 SAECO

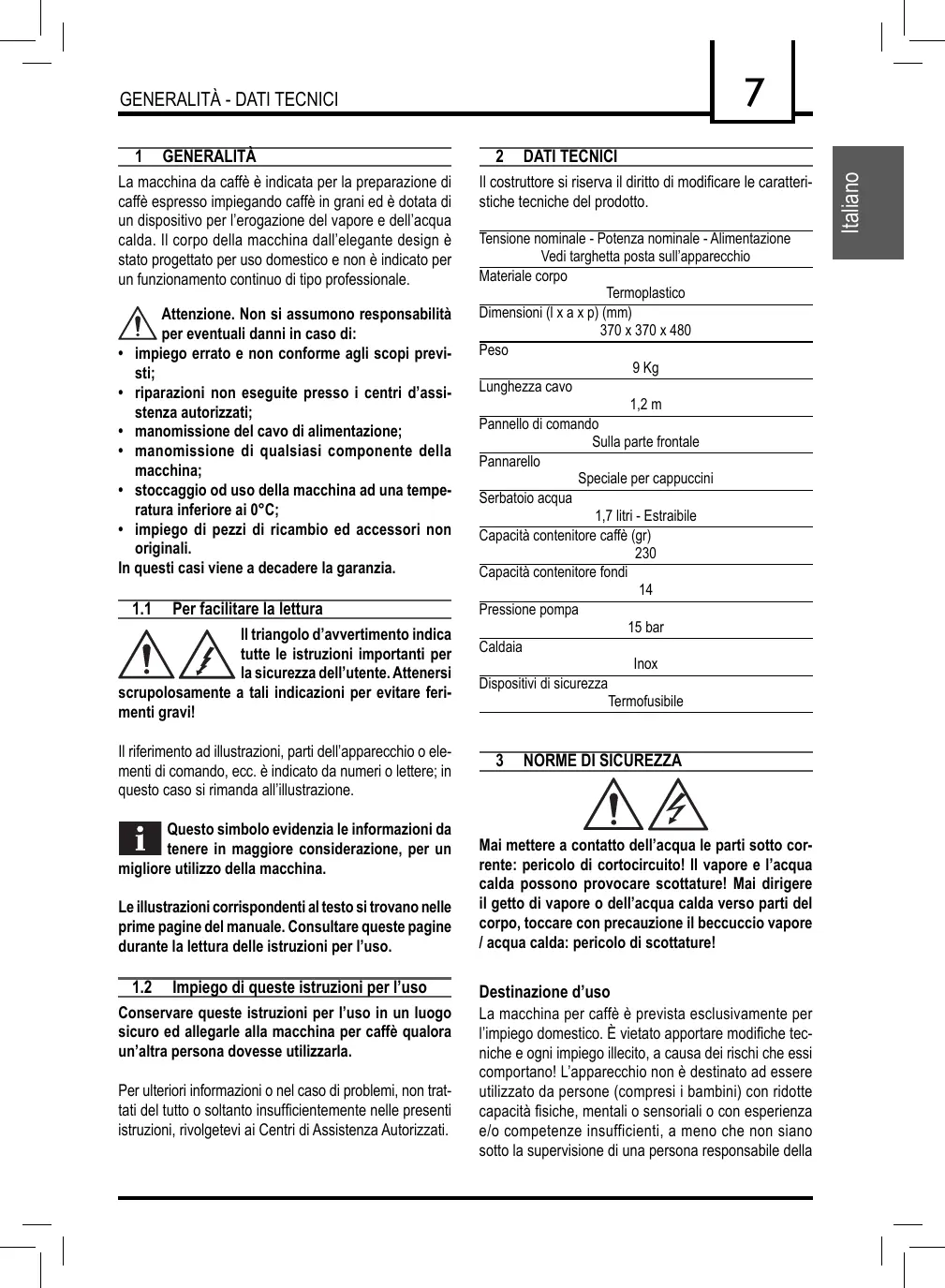

La macchina da caffè è indicata per la preparazione di caffè espresso impiegando caffè in grani ed è dotata di un dispositivo per l’erogazione del vapore e dell’acqua calda. Il corpo della macchina dall’elegante design è stato progettato per uso domestico e non è indicato per un funzionamento continuo di tipo professionale. Attenzione. Non si assumono responsabilità per eventuali danni in caso di: • impiego errato e non conforme agli scopi previsti; • riparazioni non eseguite presso i centri d’assistenza autorizzati; • manomissione del cavo di alimentazione; • manomissione di qualsiasi componente della macchina; • stoccaggio od uso della macchina ad una temperatura inferiore ai 0°C; • impiego di pezzi di ricambio ed accessori non originali. In questi casi viene a decadere la garanzia.

Per facilitare la lettura

Il triangolo d’avvertimento indica tutte le istruzioni importanti per la sicurezza dell’utente. Attenersi scrupolosamente a tali indicazioni per evitare ferimenti gravi! Il riferimento ad illustrazioni, parti dell’apparecchio o elementi di comando, ecc. è indicato da numeri o lettere; in questo caso si rimanda all’illustrazione. Questo simbolo evidenzia le informazioni da tenere in maggiore considerazione, per un migliore utilizzo della macchina. Le illustrazioni corrispondenti al testo si trovano nelle prime pagine del manuale. Consultare queste pagine durante la lettura delle istruzioni per l’uso.

Impiego di queste istruzioni per l’uso

Conservare queste istruzioni per l’uso in un luogo sicuro ed allegarle alla macchina per caffè qualora un’altra persona dovesse utilizzarla. Per ulteriori informazioni o nel caso di problemi, non trattati del tutto o soltanto insufficientemente nelle presenti istruzioni, rivolgetevi ai Centri di Assistenza Autorizzati.

DATI TECNICI Il costruttore si riserva il diritto di modificare le caratteristiche tecniche del prodotto. Tensione nominale - Potenza nominale - Alimentazione Vedi targhetta posta sull’apparecchio Materiale corpo Termoplastico Dimensioni (l x a x p) (mm) 370 x 370 x 480 Peso 9 Kg Lunghezza cavo 1,2 m Pannello di comando Sulla parte frontale Pannarello Speciale per cappuccini Serbatoio acqua 1,7 litri - Estraibile Capacità contenitore caffè (gr) 230 Capacità contenitore fondi 14 Pressione pompa 15 bar Caldaia Inox Dispositivi di sicurezza Termofusibile

NORME DI SICUREZZA Mai mettere a contatto dell’acqua le parti sotto corrente: pericolo di cortocircuito! Il vapore e l’acqua calda possono provocare scottature! Mai dirigere il getto di vapore o dell’acqua calda verso parti del corpo, toccare con precauzione il beccuccio vapore / acqua calda: pericolo di scottature!

Destinazione d’uso La macchina per caffè è prevista esclusivamente per l’impiego domestico. È vietato apportare modifiche tecniche e ogni impiego illecito, a causa dei rischi che essi comportano! L’apparecchio non è destinato ad essere utilizzato da persone (compresi i bambini) con ridotte capacità fisiche, mentali o sensoriali o con esperienza e/o competenze insufficienti, a meno che non siano sotto la supervisione di una persona responsabile della

8 loro sicurezza o non vengano da essa istruite sull’uso dell’apparecchio.

Alimentazione di corrente Allacciare la macchina per caffè soltanto ad una presa di corrente adeguata. La tensione deve corrispondere a quella indicata sulla targhetta dell’apparecchio.

Cavo d’alimentazione Mai usare la macchina per caffè se il cavo d’alimentazione è difettoso. Se il cavo d’alimentazione è danneggiato, deve essere cambiato dal produttore o dal suo servizio assistenza clienti. Non far passare il cavo d’alimentazione per angoli e su spigoli vivi, sopra oggetti molto caldi e proteggerlo dall’olio. Non portare o tirare la macchina per caffè tenendola per il cavo. Non estrarre la spina tirandola per il cavo oppure toccarla con le mani bagnate. Evitare che il cavo d’alimentazione cada liberamente da tavoli o scaffali.

Protezione d’altre persone Tenere i bambini sotto supervisione, per evitare che giochino con l’apparecchio. I bambini non si rendono conto del pericolo connesso agli elettrodomestici. Non lasciare alla portata dei bambini i materiali utilizzati per imballare la macchina.

Pericolo d’ustioni Evitare di dirigere contro se stessi e/o altri il getto di vapore e/o d’acqua calda: pericolo di scottature! Usare sempre le apposite maniglie o manopole.

NORME DI SICUREZZA Ubicazione Sistemare la macchina per caffè in un posto sicuro, dove nessuno può rovesciarla o venirne ferito. Acqua calda o vapore surriscaldato potrebbero fuoriuscire: pericolo di scottature! Non tenere la macchina a temperatura inferiore a 0°C; c'è il pericolo che il gelo possa danneggiare la macchina. Non usare la macchina per caffè all’aperto. Non posare la macchina su superfici molto calde e nelle vicinanze di fiamme libere per evitare che la carcassa fonda o comunque si danneggi.

Pulizia Prima di pulire la macchina, è indispensabile disinserire la macchina con il tasto ON/OFF tasti e poi staccare la spina dalla presa di corrente. Inoltre, aspettare che la macchina si raffreddi. Mai immergere la macchina nell’acqua! È severamente vietato cercare d’intervenire all’interno della macchina. Non utilizzare, per scopi alimentari, l’acqua rimasta nel serbatoio per alcuni giorni, lavare il serbatoio e riempirlo con acqua fresca potabile.

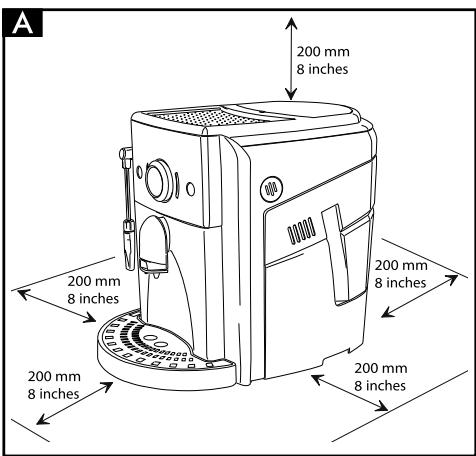

Spazio per l’uso e la manutenzione Per il corretto e buon funzionamento della macchina per caffè si consiglia quanto segue: • Scegliere un piano d’appoggio ben livellato; • Scegliere un ambiente sufficientemente illuminato, igienico e con presa di corrente facilmente accessibile; • Prevedere una distanza minima dalle pareti della macchina come indicato in figura (Fig.A).

Custodia della macchina Quando la macchina rimane inutilizzata per un periodo prolungato, spegnerla e staccare la spina dalla presa. Custodirla in luogo asciutto e non accessibile ai bambini. Proteggerla dalla polvere e dallo sporco.

Riparazioni / Manutenzione Nel caso di guasti, difetti o sospetto di difetto dopo una caduta, staccare subito la spina dalla presa. Mai mettere in funzione una macchina difettosa. Soltanto i Centri di Assistenza Autorizzati possono effettuare interventi e riparazioni. Le riparazioni vanno eseguite unicamente da un centro di assistenza autorizzato. Nel caso di interventi non eseguiti a regola d’arte, si declina ogni responsabilità per eventuali danni.

Antincendio In caso di incendio utilizzare estintori ad anidride carbonica (CO2). Non utilizzare acqua o estintori a polvere.

Legenda componenti macchina

Contenitore caffè in grani con coperchio Sportello di servizio Cassetto raccogli fondi Erogatore (regolabile in altezza) Vasca raccogli gocce + griglia Pannello comandi Tubo erogazione acqua calda / vapore con pannarello Serbatoio acqua Cavo alimentazione Pomello rubinetto acqua calda / vapore Piastra appoggia tazze Vasca recupero liquidi Gruppo caffè Pannello comandi

Tasto erogazione caffè corto Tasto erogazione caffè lungo Tasto selezione vapore Tasto ON/OFF Led Allarmi Led Temperatura Led Vapore / Doppio caffè Led Decalcificazione Accessori

Chiave per regolazione macinatura Grasso per Gruppo Caffè

INSTALLAZIONE Per la propria sicurezza e quella di terzi attenersi scrupolosamente alle “Norme di sicurezza” riportate nel cap.3.

L’imballo originale è stato progettato e realizzato per proteggere la macchina durante la spedizione. Si consiglia di conservarlo per un eventuale trasporto futuro.

Operazioni preliminari

• Prelevare dall’imballo la vasca raccogli gocce (5) con griglia. • Prelevare dall’imballo la macchina da caffè e posizionarla in un luogo idoneo rispondente ai requisiti richiesti e descritti nelle norme di sicurezza (cap.3). • (Fig.15) - Inserire la vasca raccogligocce (5) nell’apposita sede sulla macchina. • Prima di inserire la spina nella presa di corrente, assicurarsi d'aver eseguito tutte le operazioni riportate nel par.4.3. Nota importante: É importante leggere quanto riportato nel Capitolo 12, ove viene spiegato in dettaglio il significato di tutte le segnalazioni che la macchina fornisce all’utilizzatore, mediante i led posizionati sul pannello comandi.

• (Fig.3) - Sollevare leggermente il serbatoio acqua (8) ed estrarlo dalla sua sede. • (Fig.4) - Sciacquarlo e riempirlo con acqua fresca; si consiglia di non riempire il serbatoio in modo eccessivo. Reinserire il serbatoio nella sede apposita. Immettere nel serbatoio (8) sempre e soltanto acqua fresca non gassata. Acqua calda nonché altri liquidi possono danneggiare il serbatoio e/o la macchina. Non mettere in funzione la macchina senza acqua: accertarsi che ve ne sia a sufficienza all’interno del serbatoio. • (Fig.1) - Togliere il coperchio dal contenitore caffè (1). • (Fig.2) - Versare il caffè in grani. Nota: La griglia posta nel contenitore caffè non può e non deve essere rimossa.

COMPONENTI MACCHINA - INSTALLAZIONE

10 Immettere nel contenitore (1) sempre e soltanto caffè in grani. Caffè macinato, solubile, nonché altri oggetti danneggiano la macchina. • Riposizionare il coperchio sul contenitore caffè (1). • (Fig.5A) - Inserire la spina nella presa di corrente sul retro della macchina. • (Fig.5B) - Inserire la spina dell'altro capo del cavo in una presa di corrente a parete di tensione adeguata. • Per accendere la macchina è sufficiente premere il tasto (17); il led (18) comincia a lampeggiare velocemente indicando che è necessario procedere al caricamento del circuito. • (Fig.7) - Per caricare il circuito, inserire un contenitore sotto al tubo vapore (pannarello) (7); • (Fig.8) - Ruotare il pomello (10) in senso orario ed attendere. Dal pannarello uscirà una quantità impostata d'acqua, dopo di che il led (18) lampeggerà lentamente, richiedendo la chiusura del rubinetto (10). A questo punto il led (19) inizierà a lampeggiare lentamente, indicando la fase di riscaldamento. Nota: Prima di procedere alla prima messa in funzione, in caso di prolungata inattività o se il serbatoio acqua è stato vuotato completamente, è consigliabile caricare il circuito. Terminato il riscaldamento, la macchina esegue un ciclo di risciacquo dei circuiti interni. Viene erogata una piccola quantità d’acqua; in questa fase i led lampeggiano ciclicamente in senso antiorario. Attendere che questo ciclo venga portato a termine automaticamente. • Terminate le operazioni di cui sopra, la macchina è predisposta per l’uso. • Per erogare caffè, acqua calda o vapore, ed utilizzare correttamente la macchina, seguire attentamente le istruzioni che seguono.

INSTALLAZIONE - REGOLAZIONI 5

REGOLAZIONI La macchina che avete acquistato consente di effettuare alcune regolazioni che vi permetteranno di utilizzarla al meglio.

Regolazione macinacaffè

Il caffè è un prodotto naturale e le sue caratteristiche possono cambiare in funzione dell’origine e della miscela. La macchina da caffè Spidem è dotata di un sistema di auto-regolazione che consente d'utilizzare tutti i tipi di caffè in grani esistenti in commercio (non caramellati). Per questo motivo si consiglia di procedere all'erogazione di qualche caffè prima di regolare il macinacaffè. Attenzione! La manopola di regolazione della macinatura, posta all’interno del contenitore caffè, deve essere ruotata solo quando il macinacaffè è in funzione. Non inserire caffè macinato e/o solubile nel contenitore caffè in grani. È vietato introdurre qualsiasi materiale che non sia caffè in grani. Il macinacaffè contiene componenti in movimento che possono essere pericolosi; vietato introdurre le dita e/o altri oggetti. Prima di intervenire, per qualsiasi motivo, all’interno del contenitore caffè, disinserire l’interruttore generale e staccare la spina dalla presa di corrente. Non immettere caffè in grani quando il macinacaffè è in funzione. La macchina permette di effettuare una leggera regolazione del grado di macinatura del caffè per adattarlo al tipo di caffè utilizzato. La regolazione deve essere effettuata agendo sul perno presente all’interno del contenitore caffè; questo deve essere premuto e ruotato solo con la chiave fornita in dotazione. (Fig.28-29) - Premere e ruotare il perno di un solo scatto alla volta ed erogare 2-3 caffè; solo in questo modo si può notare la variazione del grado di macinatura. I riferimenti posti all’interno del contenitore indicano il grado di macinatura impostato. 1 - Macinatura Grossa 2 - Macinatura Media 3 - Macinatura Fine

REGOLAZIONI - EROGAZIONE CAFFE' Regolazione caffè in tazza

La macchina permette di regolare la quantità di caffè erogato secondo i vostri gusti e/o alle dimensioni delle vostre tazze/tazzine.

Nota: Nel caso in cui la macchina non eroghi caffè, verificare che il serbatoio acqua contenga acqua.

Ad ogni pressione e rilascio del tasto (14) o (15) la macchina eroga una quantità, programmata e differente, di caffè. Questa quantità può essere ri-programmata a piacimento. Ad ogni tasto può essere associata un'erogazione di caffè; questa avviene in modo indipendente.

Prima di erogare caffè verificare che il led verde di pronto temperatura (19) sia acceso fisso, che il serbatoio acqua e il contenitore caffè siano pieni.

Come esempio, si descrive la programmazione del tasto (14) a cui, di norma, è associato il caffè espresso. • (Fig.10) - Porre una tazzina sotto all'erogatore.

• (Fig.10 - Fig.11) - Posizionare 1 o 2 tazze/tazzine sotto ai beccucci dell’erogatore (4); potete regolare l’altezza dell’erogatore in modo che si adatti alle vostre tazzine.

• (Fig.12) - Premere e mantenere premuto il tasto (14); durante questa fase i led (19) e (20) lampeggiano in modo alternato.

• (Fig.12) - Per erogare il caffè occorre premere e rilasciare il tasto (14), per ottenere un caffè espresso, o (15) per un caffè lungo.

• (Fig.12) - Quando, nella tazzina, è stato raggiunto il quantitativo di caffè desiderato, rilasciare il tasto (14).

• Successivamente si avvia il ciclo di erogazione: per erogare 1 caffè premere una sola volta il tasto; per erogare 2 caffè premere 2 volte di seguito il tasto.

A questo punto il tasto (14) è programmato; ad ogni pressione e rilascio, la macchina, provvede ad erogare la medesima quantità appena programmata.

Regolazione erogatore caffè

(Fig.9) - L'erogatore può essere regolato in altezza per meglio adattarsi alle dimensioni delle tazzine che volete utilizzare. Per effettuare la regolazione, alzare o abbassare manualmente l'erogatore. Le posizioni consigliate sono: (Fig.10) - per l'utilizzo di tazzine piccole; (Fig.11) - per l'utilizzo di tazze grandi.

La macchina è predisposta per il risparmio energetico. Dopo 60 minuti dall'ultimo utilizzo, la macchina si spegne automaticamente. Per riavviare la macchina è sufficiente premere il tasto (17); in questo caso la macchina eseguirà il risciacquo solo se la caldaia si è raffreddata.

In questa modalità di funzionamento, la macchina provvede automaticamente a macinare e dosare la giusta quantità di caffè. La preparazione di due caffè richiedere due cicli di macinatura e due cicli di erogazione gestiti automaticamente dalla macchina; questa opzione viene segnalata dal led 20 lampeggiante. • Dopo aver compiuto il ciclo di preinfusione, il caffè comincia a fuoriuscire dall'erogatore (4). • L’erogazione del caffè si ferma automaticamente quando viene raggiunto il livello impostato; è comunque possibile interrompere l’erogazione del caffè premendo il tasto azionato in precedenza. La macchina è regolata per preparare un vero espresso all'italiana. Questa caratteristica potrebbe allungare leggermente i tempi d'erogazione a tutto vantaggio del gusto intenso del caffè.

EROGAZIONE ACQUA CALDA - EROGAZIONE VAPORE EROGAZIONE ACQUA CALDA Attenzione: all’inizio possono verificarsi brevi spruzzi di acqua calda: pericolo di scottature. Il tubo di erogazione dell’acqua calda può raggiungere temperature elevate: evitare di toccarlo direttamente con le mani. • Prima d'erogare acqua calda verificare che il led verde di pronto temperatura (19) sia acceso. Con la macchina pronta per l’erogazione del caffè, procedere nel seguente modo: • (Fig.7) - Mettere una tazza e/o un recipiente sotto al tubo acqua calda/vapore (7). • (Fig.8) - Aprire in senso orario il pomello (10). • Prelevare la quantità desiderata di acqua calda; per fermare l’erogazione dell’acqua calda ruotare in senso antiorario il pomello (10). La macchina si riporta nel funzionamento normale. In qualche caso può succedere che all'apertura del rubinetto (10), non esca l'acqua calda e il led (19) lampeggi lentamente. Sarà sufficiente attendere che il led (19) diventi fisso, per ottenere un flusso di acqua calda dal pannarello.

EROGAZIONE VAPORE / PREPARAZIONE DEL CAPPUCCINO Il vapore può essere utilizzato per montare il latte per il cappuccino ma anche per il riscaldamento delle bevande. Pericolo di scottature! All’inizio dell’erogazione possono verificarsi brevi spruzzi di acqua calda. Il tubo di erogazione può raggiungere temperature elevate: evitare di toccarlo direttamente con le mani. • (Fig.13) - Con la macchina pronta per erogare caffè, premere il tasto (16); si accende il led (20). La macchina necessita di un tempo di preriscaldamento, in questa fase il led (19) lampeggia. • Prima di erogare vapore attendere che il led verde (19) si sia acceso in modo fisso. • (Fig.7 - Fig.8) - Inserire un contenitore sotto al tubo vapore (pannarello) (7); aprire il pomello (10) “Acqua calda/vapore” per qualche istante, in modo da far uscire l’acqua residua dal tubo vapore (pannarello); in breve tempo comincerà ad uscire solo vapore.

• Chiudere il pomello (10). • Riempire con latte freddo 1/3 del contenitore che si desidera utilizzare per preparare il cappuccino. Per garantire un miglior risultato nella preparazione del cappuccino, il latte utilizzato deve essere freddo. • (Fig.14) - Immergere nel tubo vapore (pannarello) il latte da riscaldare ed aprire il pomello (10); far ruotare il recipiente con lenti movimenti dal basso verso l’alto per rendere uniforme la formazione di schiuma. • Dopo aver utilizzato il vapore per il tempo desiderato chiudere il pomello (10). • Lo stesso sistema può essere utilizzato per il riscaldamento di altre bevande. Dopo aver utilizzato il tubo vapore (pannarello), lavarlo come descritto nel capitolo "Pulizia e Manutenzione". Dopo aver preparato il latte schiumato erogare il caffè. Premere il tasto (16): Mod. Mycoffe: eseguire le procedure descritte nel paragrafo 8.1 per riportare la macchina alla temperatura di erogazione del caffè. Mod. Mycofee Rapid Steam: la macchina esegue automaticamente le procedure per riportare la macchina alla temperatura di erogazione del caffè. In caso di inutilizzo, la macchina si riporta automaticamente alla temperatura per l'erogazione del caffè per evitare inutili sprechi di energia.

Passaggio da vapore a caffè (solo modello Mycoffe)

• Nel passaggio da erogazione vapore ad erogazione caffè, il led (19) lampeggia velocemente indicando che la macchina è in sovratemperatura e non può erogare caffè. • Per potere erogare caffè, è necessario scaricare dell’acqua. (Fig.7 - Fig.8) - Inserire un contenitore sotto al tubo vapore (pannarello) (7) e ruotare il pomello Vapore (10) in senso orario; attendere fino a quando non rimane acceso in modo fisso solo il led di pronto temperatura (19). Successivamente chiudere il pomello ruotandolo in senso antiorario.

PULIZIA E MANUTENZIONE PULIZIA E MANUTENZIONE

• Non immergere la macchina nell’acqua e non inserire i componenti nella lavastoviglie. • Non utilizzare oggetti acuminati o prodotti chimici aggressivi (solventi) per la pulizia. • Per la pulizia dell’apparecchio utilizzare un panno morbido inumidito con acqua. • Non asciugare la macchina e/o i suoi componenti utilizzando un forno a microonde e/o un forno convenzionale. • (Fig.16) - Giornalmente, dopo aver riscaldato il latte, smontare la parte esterna del pannarello e lavarla con acqua potabile fresca. • (Fig.17) - Settimanalmente si deve pulire il tubo vapore. Per eseguire questa operazione, si deve: - rimuovere la parte esterna del pannarello (per la regolare pulizia); - sfilare la parte superiore del pannarello dal tubo vapore; - lavare la parte superiore del pannarello con acqua fresca potabile; - lavare il tubo vapore con un panno umido e rimuovere eventuali residui di latte; - riposizionare la parte superiore nel tubo vapore (assicurarsi che sia completamente inserita). Rimontare la parte esterna del pannarello. • (Fig.4) - Si consiglia di pulire quotidianamente il serbatoio dell’acqua: - Estrarre il filtro posto all’interno del serbatoio e pulirlo con acqua corrente potabile. - Riposizionare il filtro nel suo alloggiamento esercitando una leggera pressione combinata ad una leggera rotazione. - Riempire il serbatoio con acqua fresca potabile. • (Fig.15) - Giornalmente vuotare e lavare la vasca raccogli gocce. • (Fig.9) - Ogni settimana sfilare l'erogatore, tirandolo verso il basso, e lavarlo con acqua tiepida. Dopo averlo lavato, riposizionarlo nella sua sede. • (Fig.19-20) - Pulire il vano di servizio; raccomandiamo, ogni giorno, di vuotare e pulire: - il cassetto raccoglifondi (3) - la vasca recupero liquidi (12).

• Il Gruppo Caffè (13) deve essere pulito ogni volta che si riempie il contenitore di caffè in grani o, in ogni caso, almeno una volta alla settimana. • Spegnere la macchina premendo l’interruttore (17) ed estrarre la spina dalla presa di corrente. • (Fig.18 - Fig.19) - Aprire lo sportello di servizio (2). Togliere il cassetto raccoglifondi (3) e la vasca recupero liquidi (12). • (Fig.21) - Estrarre il Gruppo Caffè (13) tenendolo per l’apposita maniglia e premendo sul tasto «PUSH». Il Gruppo Caffè può essere lavato solo con acqua tiepida senza detergente. • (Fig.22) - Lavare il Gruppo Caffè con acqua tiepida; lavare con cura il filtro superiore. • Lavare ed asciugare accuratamente tutte le parti del Gruppo Caffè. • Pulire accuratamente il vano interno della macchina • (Fig.23) - Verificare che i due riferimenti coincidano. • (Fig.24) - Verificare che la leva sia a contatto con la base del Gruppo Caffè. Premere il tasto "PUSH" per assicurarsi che il Gruppo Caffè sia in posizione idonea. Lubrificare il Gruppo Caffè dopo circa 500 erogazioni. Il grasso per la lubrificazione del Gruppo Caffè è acquistabile presso i centri d'assistenza autorizzati. • (Fig.25) - Solo con il grasso fornito in dotazione, lubrificare le guide del gruppo. • (Fig.26-27) - Distribuire il grasso uniformemente sulle due guide laterali. • Introdurre di nuovo il Gruppo Caffè nell’apposito vano fino ad ottenerne l’aggancio SENZA premere sul tasto "PUSH" . • Inserire il cassetto raccoglifondi e la vasca recupero liquidi. Chiudere lo sportello di servizio.

Pulizia generica • La manutenzione e la pulizia possono essere effettuate soltanto quando la macchina è fredda e scollegata dalla rete elettrica.

14 10 DECALCIFICAZIONE La formazione del calcare è naturale conseguenza dell'uso dell’apparecchio; la decalcificazione è necessaria ogni 1-2 mesi o quando si osserva una riduzione della portata dell’acqua. La necessità d'eseguire la decalcificazione viene evidenziata dal led 21 che inizia a lampeggiare. Usare il prodotto decalcifcante Saeco (Fig.30). E' stato formulato specificatamente per mantenere al meglio la performance e la funzionalità della macchina per tutta la sua vita, nonchè per evitare, se correttamente usato, ogni alterazione del prodotto erogato. Attenzione! Non utilizzare in nessun caso l’aceto come decalcificante. (Fig.17) - Prima d'eseguire la decalcificazione rimuovere il pannarello dal tubo vapore come descritto nel capitolo "Pulizia e Manutenzione". • Accendere la macchina con il tasto ON/OFF (17). Attendere che la macchina termini il processo di risciacquo e riscaldamento. • Miscelare il decalcificante con acqua come specificato sulla confezione del prodotto decalcificante e riempire il serbatoio dell’acqua. • (Fig.7) - Posizionare un contenitore sotto al tubo vapore (7). • (Fig.8) - Prelevare ad intervalli (una tazza per volta) l’intero contenuto del serbatoio dell’acqua ruotando il pomello vapore (10) in senso orario; per fermare l’erogazione ruotare il pomello (10) in senso antiorario. • Durante i singoli intervalli si deve lasciare agire, la soluzione decalcificante, per circa 10-15 minuti, scollegando la macchina con il tasto ON/OFF (17). Vuotare il contenitore. • Ripetere le operazioni fino a terminare la soluzione decalcificante all'interno del serbatoio. • Terminata la soluzione decalcificante, sciacquare il serbatoio dell’acqua e riempirlo con acqua fresca. • Accendere la macchina con il tasto ON/OFF (17). • (Fig.8) - Vuotare il contenuto del serbatoio dell’acqua ruotando il pomello vapore (10) in senso orario; per

DECALCIFICAZIONE - SMALTIMENTO fermare l’erogazione ruotare il pomello (10) in senso antiorario. Terminata la decalcificazione inserire il pannarello nel tubo vapore come descritto nel capitolo "Pulizia e Manutenzione". Premere il pulsante (16) per 7 secondi per disattivare l’allarme della decalcificazione. La soluzione decalcificante deve essere smaltita secondo quanto previsto dal costruttore e/o dalle norme vigenti nel Paese d’utilizzo.

11 SMALTIMENTO Ai sensi dell’art. 13 del Decreto Legislativo 25 luglio 2005, n. 151”Attuazione delle Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell’uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti”

Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura.Lo smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione delle sanzioni amministrative previste dalla normativa vigente.

SPIE PANNELLO COMANDI Segnalazioni

+ Lampeggianti in rotazione (alternato)

Macchina in temperatura pronta: - per l’erogazione del caffè; - per l’erogazione dell’acqua calda. Macchina in fase di riscaldamento per l’erogazione caffè, acqua calda e vapore. Macchina in sovratemperatura; in È necessario scaricare dell’acqua in questa modalità la macchina non può un contenitore ruotando il pomello erogare caffè. Vapore (10) fino a quando il led verde di pronto temperatura (19) non rimane acceso in modo fisso. Macchina in temperatura pronta per l’erogazione del vapore

Indica macchina in fase di programmazione della quantità di caffè in tazza (vedi par.5.2)

Macchina in fase d'erogazione di un doppio caffè. Lampeggiante lento

Quantità d’acqua insufficiente nel Riempire il serbatoio con acqua serbatoio. fresca potabile, caricare il circuito ed iniziare nuovamente la procedura. Serbatoio caffè vuoto.

Riempire il serbatoio con caffè in grani ed iniziare nuovamente la procedura.

Cassetto raccogli fondi pieno Vasca recupero liquidi piena

Con la macchina accesa svuotare il cassetto raccogli fondi e la vasca recupero liquidi.

Circuito acqua scarico.

Caricare il circuito acqua della macchina come descritto nel paragrafo 4.3.

12 SPIE PANNELLO COMANDI

SPIE PANNELLO COMANDI Segnalazioni

Gruppo erogatore, cassetto fondi, sportello di servizio o rubinetto in posizione NON corretta per il funzionamento della macchina.

Per spegnere la luce rossa lampeggiante, verificare che tutti i componenti siano inseriti o chiusi in modo corretto.

La macchina necessita di un ciclo di Eseguire la decalcificazione come decalcificazione. descritto nel capitolo 10 Lampeggiante lento

La macchina sta eseguendo il ciclo di risciacquo.

+ Lampeggianti in senso antiorario (ciclicamente)

+ Lampeggianti contemporaneamente

La macchina è in una condizione Spegnere e dopo 30 secondi anomala e non permette l'erogazione riaccendere la macchina. del caffè, dell'acqua o del vapore. Provare 2 o 3 volte. Se la macchina NON si avvia, contattare il centro assistenza.

La macchina non si accende

La macchina non è collegata alla rete elettrica Il caffè non è abbastanza caldo Le tazzine sono fredde Non fuoriesce acqua calda o vapore Il foro del tubo vapore è otturato

Il caffè ha poca crema

La macchina impiega troppo tempo per scaldarsi o la quantità di acqua che fuoriesce dal tubo è limitata Il Gruppo Caffè non può essere estratto

Pannarello sporco. La miscela non è adatta o il caffè non è fresco di torrefazione oppure è macinato troppo grosso Il circuito della macchina è intasata dal calcare Gruppo Caffè fuori posizione

Cassetto raccoglifondi inserito Macchina macina ma il caffè non fuoriesce. (Vedere nota)

Caffè troppo acquoso. (Vedere nota) Caffè fuoriesce lentamente (Vedere nota)

Caffè fuoriesce all’esterno dell’erogatore

Manca acqua Gruppo Caffè sporco Circuito non carico Evento estremo che avviene quando la macchina sta regolando automaticamente la dose. Erogatore sporco. Evento estremo che avviene quando la macchina sta regolando automaticamente la dose. Caffè troppo fine Circuito non carico Gruppo Caffè sporco Erogatore otturato

Rimedi Collegare la macchina alla rete elettrica Scaldare le tazzine con acqua calda. Pulire il foro del tubo vapore con uno spillo. Prima d'effettuare questa operazione assicurarsi che la macchina sia spenta e fredda. Pulire il pannarello. Cambiare miscela di caffè o regolare la macinatura come al par.5.1. Decalcificare la macchina

Accendere la macchina. Chiudere lo sportello di servizio. Il gruppo erogatore ritorna automaticamente nella posizione iniziale Estrarre il cassetto raccogli fondi prima di estrarre il gruppo di erogazione Riempire il serbatoio dell’acqua e ricaricare il circuito (Par.4.3) Pulire il Gruppo Caffè (Par.9.1) Ricaricare il circuito (Par.4.3) Erogare alcuni caffè come descritto nel par.5.1. Pulire l'erogatore. Erogare alcuni caffè come descritto nel par.5.1. Cambiare miscela di caffè o regolare la macinatura come al par.5.1. Ricaricare il circuito (Par.4.3) Pulire il Gruppo Caffè (Par.9.1) Pulire l’erogatore ed i suoi fori d’uscita

Nota: questi problemi possono essere normali se è stata modificata la miscela del caffè o nel caso in cui si stia effettuando la prima installazione; in questo caso attendere che la macchina proceda ad una autoregolazione come descritto nel par.5.1.

Per i guasti non contemplati dalla suddetta tabella o in caso che i rimedi suggeriti non li risolvano, rivolgersi ad un centro assistenza.
