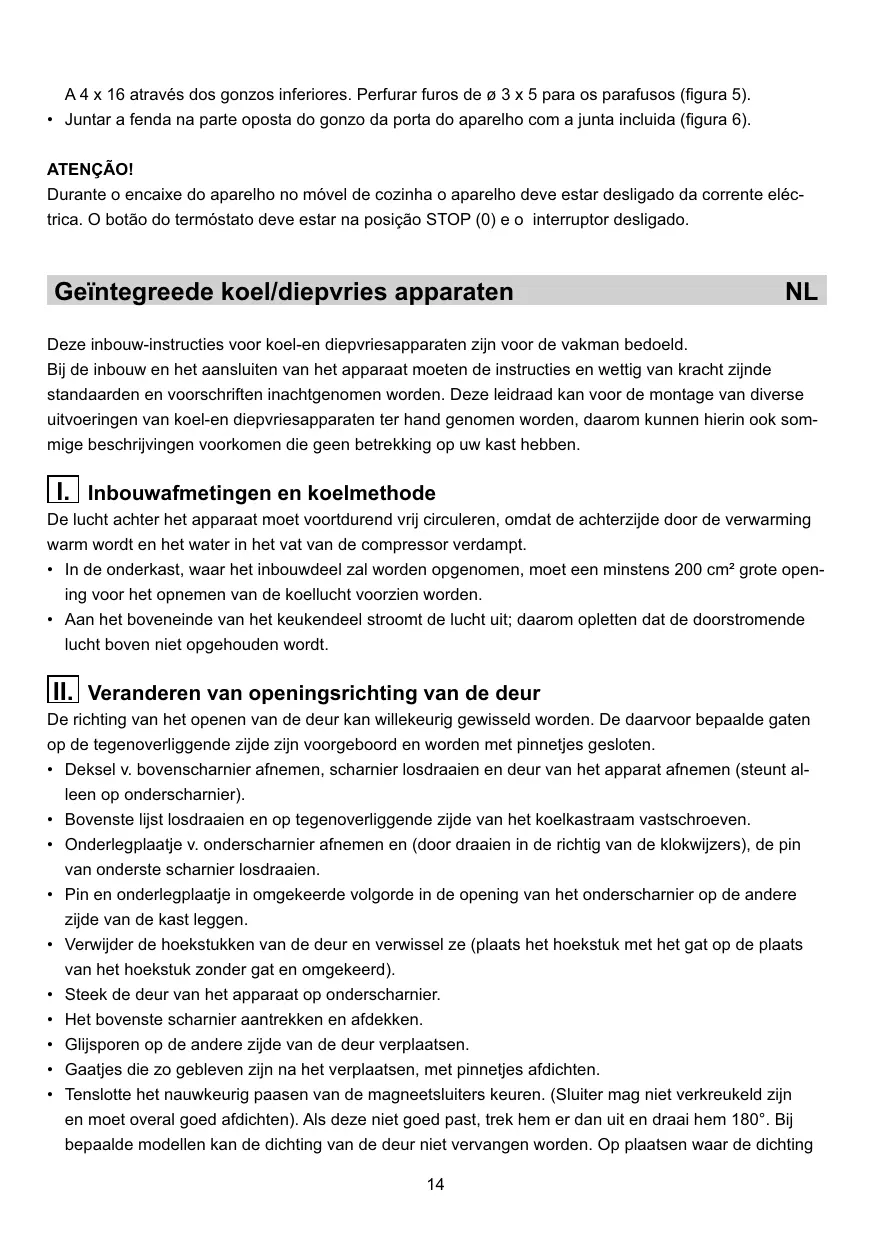

A4 x 16 através dos gonzos inferiores. Perfurar furos de © 3 x 5 para os parafusos (figura 5). + Juntar a fenda na parte oposta do gonzo da porta do aparelho com a junta incluida (figura 6). ATENÇAO! Durante o encaixe do aparelho no mével de cozinha o aparelho deve estar desligado da corrente eléc- trica. O botäo do terméstato deve estar na posiçäo STOP (0) e o interruptor desligado. Geïntegreede koel/diepvries apparaten NL Deze inbouw-instructies voor koel-en diepvriesapparaten zijn voor de vakman bedoeld. Bij de inbouw en het aansluiten van het apparaat moeten de instructies en wettig van kracht zinde standaarden en voorschriften inachtgenomen worden. Deze leidraad kan voor de montage van diverse uitvoeringen van koel-en diepvriesapparaten ter hand genomen worden, daarom Kunnen hierin ook som- mige beschrijvingen voorkomen die geen betrekking op uw kast hebben. [] Inbouwafmetingen en koelmethode De lucht achter het apparaat moet voortdurend vrij circuleren, omdat de achterzijde door de verwarming warm wordt en het water in het vat van de compressor verdampt. +_ In de onderkast, waar het inbouwdeel zal worden opgenomen, moet een minstens 200 cm? grote open- ing voor het opnemen van de koellucht voorzien worden. +_Aan het boveneinde van het keukendeel stroomt de lucht ui lucht boven niet opgehouden wordt. : daarom opletten dat de doorstromende [I] Veranderen van openingsrichting van de deur De richting van het openen van de deur kan willekeurig gewisseld worden. De daarvoor bepaalde gaten op de tegenoverlggende zide zijn voorgeboord en worden met pinnetjes gesloten. + Deksel v. bovenscharnier afnemen, scharnier losdraaien en deur van het apparat afnemen (steunt al- leen op onderscharnier). Bovenste lijst losdraaien en op tegenoverliggende zijde van het koelkastraam vastschroeven. Onderlegplaatje v. onderscharnier afnemen en (door draaien in de richtig van de klokwijzers), de pin van onderste scharnier losdraaien. Pin en onderlegplaatje in omgekeerde volgorde in de opening van het onderscharnier op de andere Zijde van de kast leggen. Verwijder de hoekstukken van de deur en verwissel ze (plaats het hoekstuk met het gat op de plaats van het hoekstuk zonder gat en omgekeerd). Steek de deur van het apparaat op onderscharnier. Het bovenste scharnier aantrekken en afdekken. Glisporen op de andere zijde van de deur verplaatsen. Gaatjes die zo gebleven zijn na het verplaatsen, met pinnetes afdichten. Tenslotte het nauwkeurig paasen van de magneetsluiters keuren. (Sluiter mag niet verkreukeld zijn en moet overal goed afdichten). Als deze niet goed past, trek hem er dan uit en draai hem 180°. Bij bepaalde modellen kan de dichting van de deur niet vervangen worden. Op plaatsen waar de dichting

niet aan de kast van het apparaat aansluit, deze van een passende afstand verwarmen (bijv. met een haardroger) en een beetje rekken totdat de juiste hoogte van de dichting is bereikt. Verandering van de openingsrichting de vriesruimte Springpen losdraaien en scharnier v. vrieskamer en deurtje afnemen. Gaatjes dan met bijgevoegde pinnetjes toedichten. Verplaats de veiligheidsveer op de onderkant van de deur. (hebben slechts enkele modellen) Deurtje om 180° draaien. op andere zide van de vrieskamer plaatsen en scharnier met springpen op de nieuwe plaats aanbrengen (bevestigingsgaten zijn reeds aangeduid). 1 Deksel v. bovenste scharnier 7 Onderscharnier 2 Bovenste scharnier 8 Hoekstuk zonder gat 3 Bovenste list 9 Hoekstuk met gat 4 Glivoering 10 Deure v. vriesruimte 5 Onderlegplaatie v. onderscharnier 11 Scharnier v. deurtje 6 Pin v. onderste scharnier 12 Springpen v. deurtje [TA Inbouw van het apparaat Het apparaat ca. 38 mm diep in het keukenelement schuiven, waarbij de afstand tussen het apparaat en het opperviak van het betreffende keukenelement op de tegenoverliggende zide van het scharnier van de deur over de gehele hoogte 4 mm moet bedragen (zie tekening 1). Doe beide deuren van het apparaat volledig open en verbind deze met de bovenste en onderste deur van het element (in de volgende volgorde): Bevestig de richels van de geleiders (bijgeleverd in het zakje met de schroeven ST 4,2 x 9,5) aan de rand van het apparaat. Plaats de bijgeleverde dopjes in de niet afgedekte gaten. Deur van het apparaat met de deur van het keukendeel samen drukken (tekening 2). Gljders in banen zetten en deze met schroeven A4 x 12 15 mm van deurrand van het keukendeel bevestigen (tekening 3). Glbanen verwijderen en deur van het apparaat van deur keukenelement scheiden. Gljders verder nog met andere schroeven bevestigen en opletten dat de glijders daarbij niet verscho- ven worden (tekening 4). Gljbanen op de oorspronkelijke plaats bevestigen. Maak de deur toe en zie dat ze goed toegaat en afsluit (geen verkreuken van het dichtband). AANMERKING: Apparaten met een hoogte van 575 mm bezitten slechts een glijder en glibaan. +_ Ten slotte het apparaat in het keukendeel schuiven en bevestigen door drie bouten door de bovenlijst, twee schroeven A4 x 12 in de bodem en door de onderste scharnieren aan te brengen A4 x 16. Voor de schroeven moeten daarvoor gaten van 2 3 mm x 5 (tekening 5) geboord worden. +_ De spleet in de andere zijde van het deurscharnier moet met het bijgevoegd band afgedicht worden {tekening 6). WAARSCHUWING! Tijdens het opstellen van het apparaat in een keukenelement, het apparaat nooit op elektrisch stroomnet aans- luiten, de thermostaatknop in positie STOP (0), of de “POWER” schakelaar in Aan/Uit (ON/OFF) draaien.
