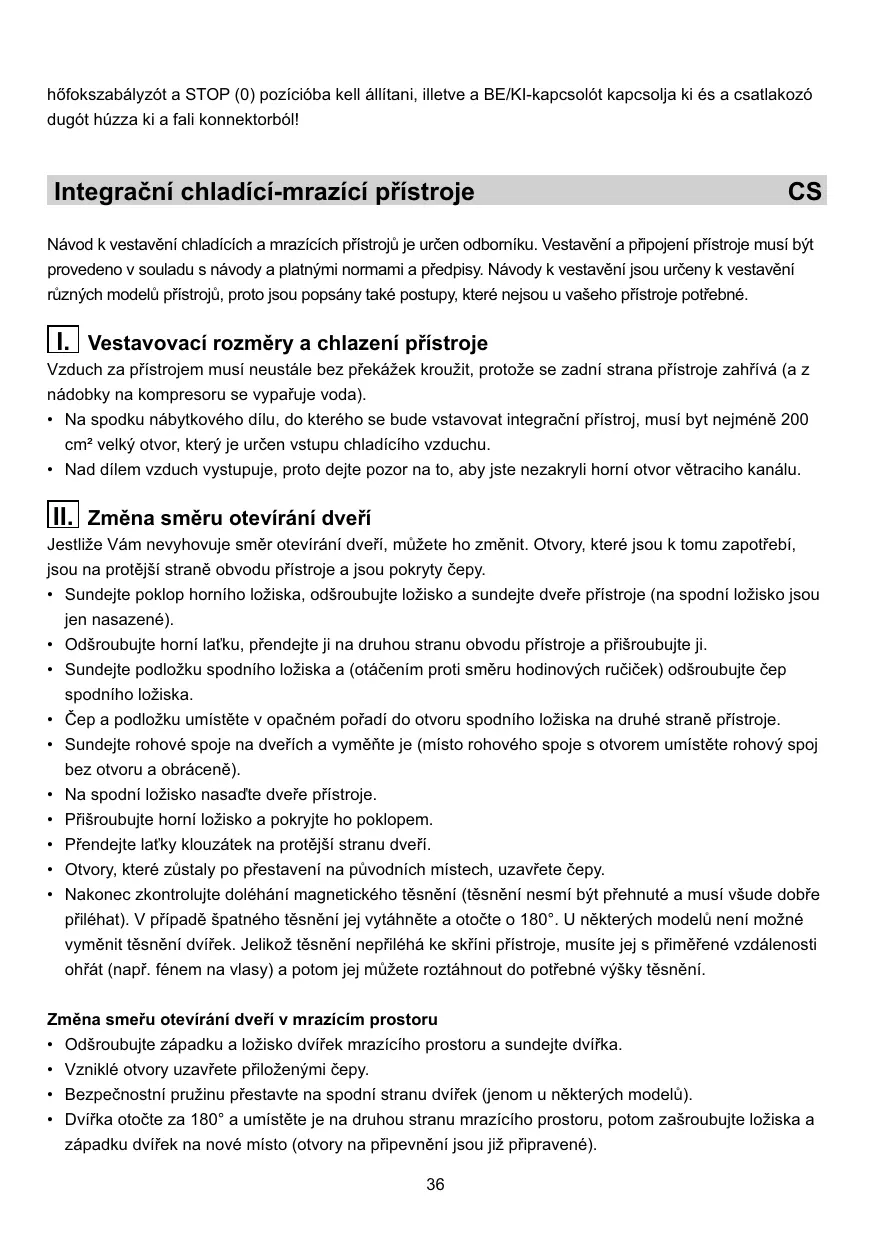

Návod k vestavěni chladécich a mrazécich pristrojú je určen odborníku. Vestavění a pripojení pristroje musí být provedeno v souladu s námody a platnám i normami a predpisy. Návod y k vestavěni jsou určeny k vestavěni rúzních modelú pristrojú, proto jsou popsány také postupy, které nejsou u vašeho pristroje potřebné.

• Na spodku nábytkového dílu, do kterého se bude vstavovat integračné prístroj, musí byt nejménye 200 cm² velký otvor, který je určen vstu chladiciho vzduchu.
• Nad dilem vzduch vystupuje, proto deje pozor na to, aby jste nezakryli horní otvor větraciho kanálu.

II. Změna směru otevirání dveří

Jestlize Vam nevyhovuje smer otevirani dveiri, muzete ho zmelnit. Otvory, které jsou k tomu zapotfebi, jsou na protëjsi strane obvodu pristroje a jsouPokryty cepy.

• SundejePoklop horniho loziska, odrsoubujte lozisko a sundeje dvere pristroje (na spodni lozisko jsou Jen nasazené).
• Odsroubujte horni lat'ku, prendeje ji na druhou stranu obvodu pristroje a prisroubujte ji.
• Sundeje podložku spodniho ložiska a (otáčením proti směru hodinovych ručićek) odšroubujte Čep spodniho ložiska.
• Čep a podložku umistěte v opacné mpoárdí do otvoru spodniho ložiska na druhé straně prístroje.
• Sundeje rohové spoje na dveřich a vyměnte je (mistro rohového spoje s otvorem umistěte rohový spoj bez otvoru a obraceně).
• Na spodni lozisko nasadte dvere pristroje.
• Příšroubujte horní ložisko aPokryjte hoPoklopem.
• Přendejtě latky klouzátek na protějí stranu dveři.
• Otvory, které zustaly po prestaveni na puvodnich mistrech, uzavrete Čepy.
• Nakonec zkontrolujte doléhání magnetického těsnění (těsnění nesmí byt prehnuté a musí všude dobře priléhat). V pripadě špatného těsnění jej vyтáhněte a otočte o 180°. U některych modelů není moźné vyměnit těsnění dvřek. Jelikož těsnění nepřilelá ke skříní pristroje, musí jej s priměřné vzdálenosti ohrát (např. fenem na vlasy) a potom jej mužete roztáhnout do potřebné výšky těsnění.

Změna směru otevirání dveří v mrazićim prostoru

• Odsroubujte západku a ložisko dvířek mrazićho prostoru a sundeje dvířka.
  Vzniklé otvory uzavrte prilozenymi cepy.
• Bezpečnostní pruzinu prestavte na spodní stranu dvěk (jenom u některych modelů).
• Dvīfka otočte za 180^ a umistěte je na druhou stranu mrazićho prostoru, potom zašroubujte ložiska a západku dvířek na nové mistro (otvory na pripevnějsou již pripravené).

1 Poklop horniho loziska
2 Horní ložisko
3 Horní latka
4 Lat'ka klouzátek
5 Podložka
6 Čep spodniho ložiska

7 Spodni lozisko
8 Rohovy spoj bez otvoru
9 Rohovy spoj s otvorem
10 Dvirka mraziciho prostoru
11 Záklopka dvířek
12 Ložisko dvířek

Vestavěné

• Přistroj zasuñte asi 38 mm do nábytkového dílu, pri tom musi byt vzdalenost mezi pristrojem a stranou dílu na protějsi straně ložiska dveři po celé výšce 4 mm (obrázek 1).
• Otevrte siroce dvere pristroje a spoje je s dveirni nabytkovho dlu nasledujicim zpusobem:
• Drażky skluzu (prilozené jsou v sáčku spolu se šrouby ST 4,2 x 9,5) pripevněte k okrai dviřek prístroje. Do otevřenych otvorů vsadte prilozené Čepy.
  Dveře pristroje pritisknéte spelečné s dveřmi nábytkového dlù (obrázek 2).
• Klouzátka vsuţe do latěk klouzátek a připevněte je šrouby A 4 x 12 15 mm od okraje dveři nábytkového dlú (obrázek 3).
• Latky klouzátek odstrańe a oddelte dveře pristroje od dveří nábytkového dlu.
• Klouzátka pripevněte jestě dalsími srouby a dávejte prī tom pozor, aby se klouzátka neposunula (obrázek 4).
• Lat'ky klouzátek pripevněte nazpět na původní misto.
  Zavretedvee a zkontrolujte kvalitu zavirani a tsesneni (tesneni dveiri nesmi byt nikde prehnuté).

Upozorněni:

• Přistroje výšky 575 mm maji jen jakůn klouzátko a latku klouzátka.
• Nakonec pripevněte prístroj do nábytkového dlù. Nahoře ho zašroubujte třemi šrouby A 4 x 12 prěs horní latku, na spodní straně dvěmi šrouby A 4 x 16 prěs spodní ložiska. Pro šrouby vyvrtejte otvory Ø 3 x 5 (obrázek 5).
• Šterbinu na protějsi straně loziska dveři pristroje zatěsnite priložéním těsněním (obrázek 6).

UPOZORNENI!

V době umístováni prístroje do nábytkového dìlu nesmí být prístroj prípojen na sít elektrického proudu, knoflik termostatu musi být v nastaveni STOP (0) (nebo spinač zapnuti/vypnuti vypnut).
