GEBRUIKSAANWIJZING FA40X5 SMEG

NL Gebruiksaanwijzing

Bedankt dat u een nieuwe koelkast van Smeg gekozen heeft. Wij wijzen u erop dat de gebruiksaanwijzing voor alle koelkas- ten in de SW-serie geldt. De afbeeldingen en uitrusting hoeven daarom niet met uw model overeen te komen.

Waarschuwing

Het koelmiddel dat in de kist gebruikt wordt, is een brandbaar gas (isobutaan R600a), en daarom moet u erop letten dat het circuit en de buizen tijdens het vervoer en de installatie niet beschadigd worden.

Als dit wel gebeurt, dient u vonken en open vuur te vermijden, goed door te luchten, als de stekker in het stopcontact zit, deze eruit te halen en uw leverancier te bellen.

De service mag uitsluitend door een erkende servicemonteur uitgevoerd worden.

Oude kasten

Oude koelkasten en vriezers zijn vaak voorzien van ingewikkelde sloten die kunnen dichtslaan en dan alleen van buiten af te openen zijn. Als u een dergelijk model bezit en ter vernietiging aanbiedt, moet u ervoor zorgen dat u het slot onklaar maakt. Hierdoor voorkomt u dat spelende kinderen zich erin kunnen opsluiten.

Voordat u begint

Voordat u uw nieuwe kist in gebruik neemt, dient u de gebruiksaanwijzing grondig door te nemen. De gebruiksaanwijzing bevat belangrijke informatie over veiligheid, installatie, werking en onderhoud. Bewaar de gebruiksaanwijzing. U kunt hem later misschien nog nodig hebben.

Controleer bij de ontvangst dat de kast niet beschadigd is. Transportbeschadigingen moeten aan de handelaar gemeld worden voordat de koelkast in gebruik genomen wordt.

Verwijder de verpakking. Maak de kast van binnen met een sopje van lauw water en een zacht afwasmiddel schoon. Met schoon water nawassen en grondig afdrogen (zie onder reinigen). Gebruik een zachte doek.

Als de kast tijdens het transport of de opslag in een koude omgeving gestaan heeft (kouder dan +5°C), moet de kast minstens een uur voor in gebruikneming rechtop staan.

Inhoud

Uw koelkast leren kennen....3

Installatie en ingebruikneming......4

De draairichting van

de deur veranderen....7

Aansluitspanning....8

Bediening en functie....9

Inrichting en toebehoren....10

Ontdooien,

reinigen en onderhouden....11

Fouten opsporen....12

Reservedelen en service....13

Verschroten....14

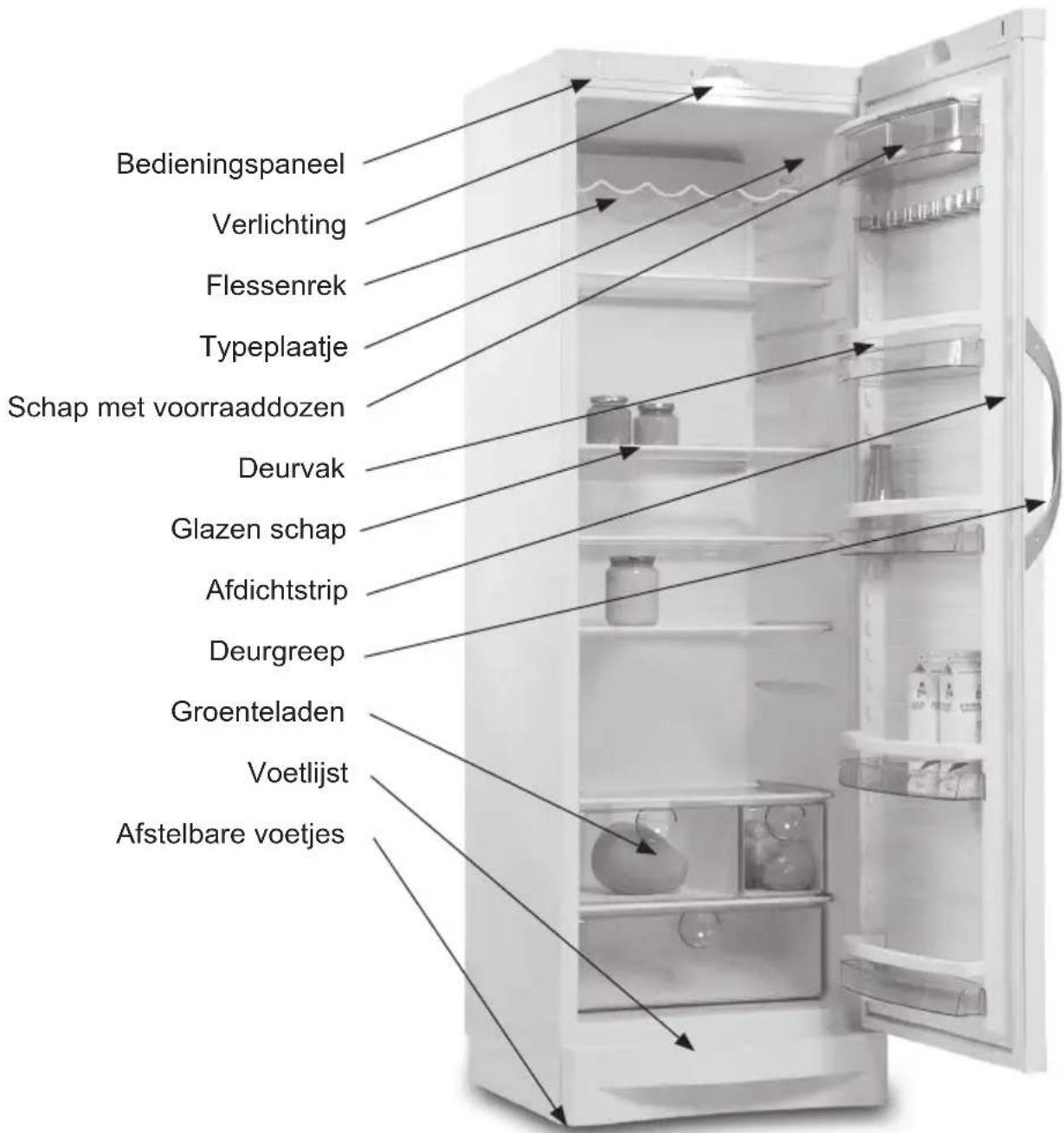

Uw koelkast leren kennen

Bedieningspaneel Verlichting Flessenrek Typeplaatje Schap met voorraaddozen Deurvak Glazen schap Afdichtstrip Deurgreep Groenteladen Voetlijst Afstelbare voetjes

fig.1

Installatie en ingebruikneming

Plaatsing

De kist mag om veiligheidsredenen niet buiten geplaatst worden.

Zet de kast op een egale onderlaag in een droge en goed geventileerde ruimte (max. 75% relatieve luchtvochtigheid). Plaats de kast niet dicht bij verwarmingsbronnen als fornuizen of radiatoren, en vermijd dat hij in direct zonlicht of de warmte van een andere verwarmingsbron staat.

Ruimtemperatuur

De temperatuurklasse staat op het typeplaatje (zie fig. 1 blz. 3 en fig. 17 blz. 13). Hiermee wordt aangegeven onder welke ruimtetemperaturen de koelkast optimaal werkt.

Climate class	Optimum room temperature
SN +10°C tot +32°C
N +16°C tot +32°C
ST +18°C tot +38°C
T +18°C tot +43°C

Installatie

De onderlaag waarop de kast geplaatst wordt, moet waterpas zijn. Gebruik geen frame of dergelijke.

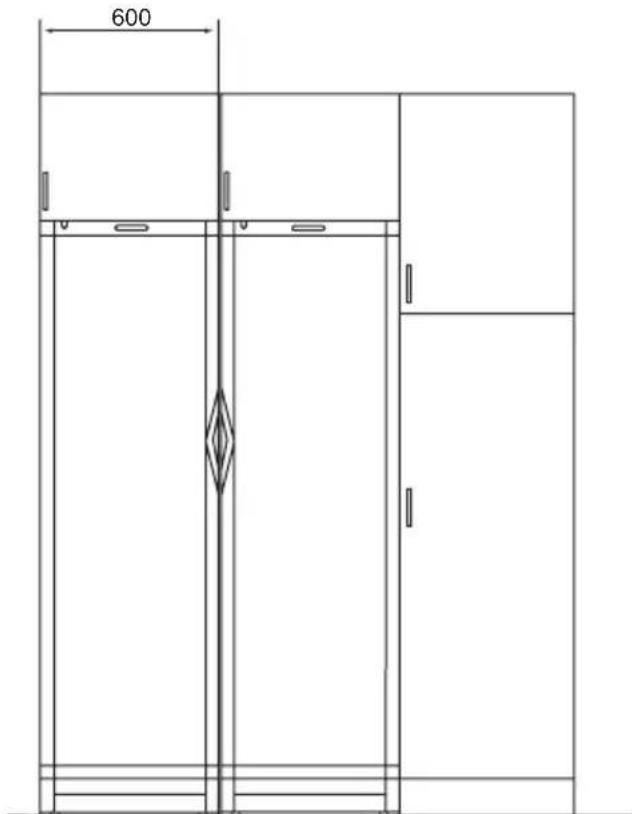

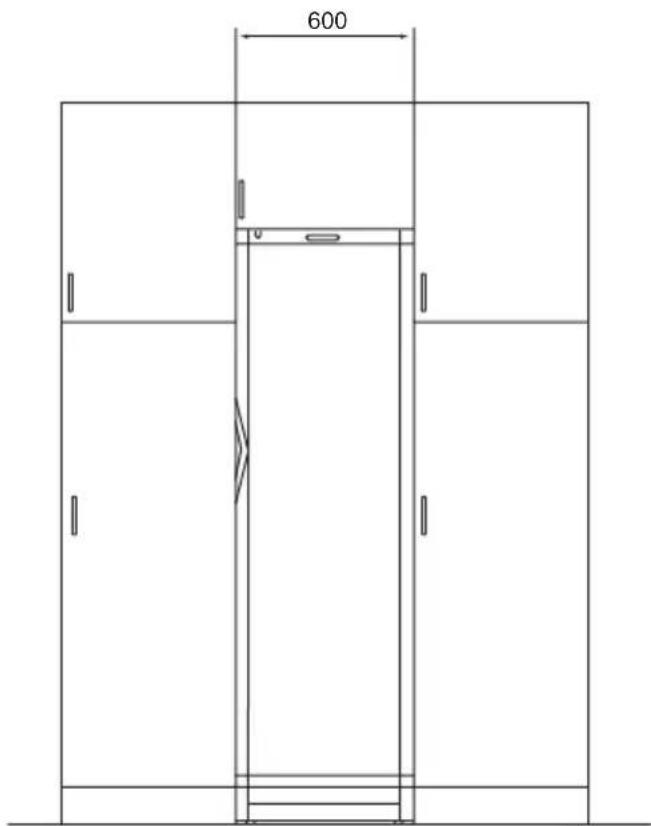

De kast is vrij tegen de wand aan te plaatsen, in een keukenelement aan te brengen of naast andere kasten te plaatsen (fig. 2-3).

De stekker moet na de installatie bereikbaar zijn.

600

fig. 2

600

fig. 3

Bovenaanzicht

Zorg dat er voldoende ruimte is om de deur te openen en de schappen uit te trekken als de kast naast een wand geplaatst wordt (fig. 4).

600 610 fig. 4

Afstandsstukken

De afstandsstukken op de achterzijde van de kast zorgen voor de vereiste luchtcirculatie. Monteer de twee afstandsstukken die bij de kast geleverd zijn (zie fig. 5).

Het is belangrijk dat de kast voldoende ventilatie heeft en dat er boven, onder en rondom de kast een vrije luchtcirculatie is. De afbeeldingen hieronder laten zien hoe de vereiste circulatie rondom de kast bereikt wordt (fig. 6-7).

Opzetten

Het is belangrijk dat de kast recht staat. Als u de voetlijst onder de deur verwijdert, kunt u de kast afstellen door de verstelbare poten op of neer te draaien (zie fig. 8-9). De achterste poten zijn (indien nodig) af te stellen voordat de kast op z'n plaats gezet wordt. Controleer met een waterpas dat de kast recht staat.

Als de kast op een zachte onderlaag staat, bv. een houten vloer of vloerkleed, moet u na een tijdje nogmaals controleren of de kast waterpas staat, omdat de onderlaag door het gewicht van de kast kan gaan hellen.

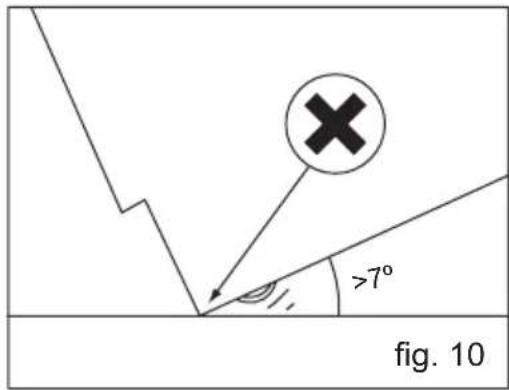

Kantel de kast mag niet meer dan 7 graden omdat de vloer anders beschadigd kan worden.

× >7° fig. 10

✓ <7° fig. 11

De draairichting van de deur veranderen

De deuren kunnen als volgt van rechts naar links en links naar rechts opgehangen worden:

1. Leg de kast neer. 2. Demonteer het bovenste scharnier.

1. Verplaats de kunststof doppen waar de topscharnier zat.
2. Til de deur eraf en zet hem opzij.

1. Demonteer de voetlijst door hem naar buiten en naar uzelf toe omhoog te trekken.

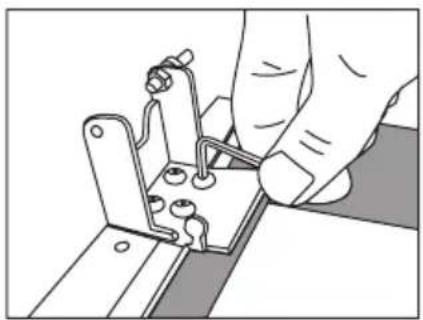

1. Draai de contramoer los met de bijgevoegde steeksleutel, en verplaats de tap.

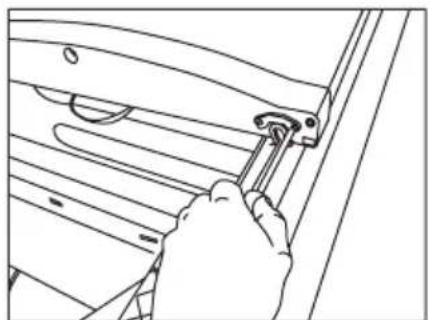

1. Demonteer het onderste scharnier. Draai het scharnier 180° en monteer hem weer op de tegengestelde zijde.
2. Monteer de voetlijst.

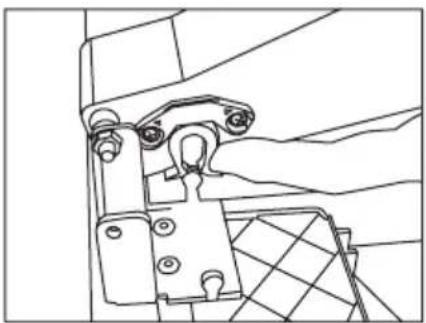

1. Demonteer de deursluiter en verplaats hem naar de andere kant.

1. Vergeet niet de vork van de deursluiter opzij te trekken voordat de deur gemonteerd wordt.

1. Zet de deur op z'n plaats.

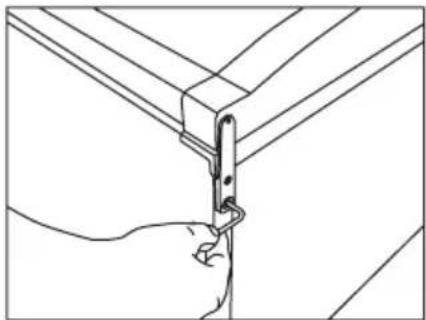

2. Monteer het bovenste scharnier.

1. Demonteer de deurgreep en verplaats deze naar de andere kant. Monteer de afdekplaatjes weer.

2. De kast moet 1 uur staan voordat hij aangezet wordt.

3. Controleer nadat de scharnieren verplaatst zijn, of de afdichtstrip overal dicht afsluit.

Als dit niet het geval is kunt u de afdichtstrip met een haardroger heel voorzichtig over de hele lengte verwarmen, en daarna de strip iets naar buiten helpen zodat hij weer dicht afsluit. Pas op dat de afdichtstrip niet te warm wordt en smelt!

Aansluitspanning

De koelkast is gemaakt voor aansluiting op het wisselstroomnet. De aansluitwaarden voor spanning (V) en frequentie (Hz) staan op het typeplaatje in de kast aangegeven. De kist moet op een eigen stopcontact aangesloten worden.

Technische gegevens

Deze kist is in overeenstemming met de bepalingen, richtlijnen en normen voor het CE-merk.

Richtlijn laagspanning 73/23/EEG.

EMC richtlijn 89/336/EEG.

Richtlijn energiekeurmerk 92/75 en latere toevoegingen 94/2 en 2003/66.

Richtlijn energierendement 96/57 en latere toevoegingen.

Bediening en functie

Kontrollampe Belysning Thermostaatknop fig. 12

De thermostaatknop is instelbaar van 1 (warm) tot 7 (koud). Probeer de juiste instelling te vinden. Begin met 4 en stel af totdat een geschikte temperatuur bereikt is. De normale opslagtemperatuur voor koelproducten is +5°C. Controleer de temperatuur door een glas water met een thermometer ca. 12 uur midden in de koelkast te zetten. De gemiddelde temperatuur wordt meestal midden in de kast bereikt.

Het keldergedeelte heeft een temperatuur als in de ouderwetse voorraadkelders, waar de temperatuur tussen +8°C en +12°C ligt. De temperatuur beweegt zich tussen +8°C en +12°C.

Temperatuurregeling van het keldergedeelte:

Het koel- en keldergedeelte wordt van elkaar gescheiden door een temperatuurplaat die boven de groenteladen gezet wordt.

Inrichting en toebehoren

Glazen schappen

De hardglazen schappen zijn verplaatsbaar. De schappen zijn te verplaatsen wanneer de deur 90° geopend is. Haal de schappen eruit door ze naar voren te trekken en omlaag te duwen. Nu zijn ze te verwijderen en op de gewenste plaats aan te brengen. Van boven naar beneden zijn de schappen geschikt voor het bewaren van bakkerijproducten, kant-en-klaargerechten, zuivelproducten, vlees en beleg.

Voorraaddozen

De voorraaddozen in de deur kunnen ook op de glazen schappen geplaatst worden. De goed sluitende deksels voorkomen uitdrogen.

Het flessenrek is geschikt voor grote en kleine flessen.

Groenteladen

De groenteladen zijn ideaal voor het opbergen van groente en fruit. Het schap boven de groenteladen werkt als deksel dat het vochtgehalte bewaart, zodat de levensmiddelen niet uitdrogen.

Glazen schap met rooster

Het rooster boven de groenteladen biedt de mogelijkheid om de temperatuur en het vochtgehalte in de laden te regelen.

• Met het rooster geopend worden temperatuur en vochtgehalte lager.
• Met het rooster gesloten worden temperatuur en vochtgehalte hoger.

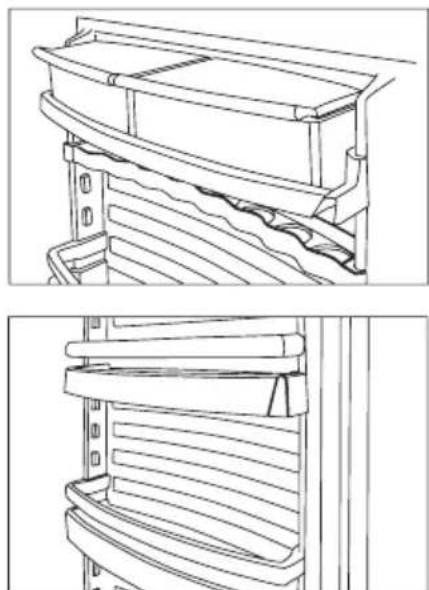

De vakken in de deur zijn gunstig geplaatst met het dozenvak bovenin, gevolgd door de eierbak en de deurvakken. Er is voldoende ruimte om grote en kleine flessen, dozen, potten en bakjes in op te bergen. Alle vakken zijn verplaatsbaar.

Ontdooien, reinigen en onderhouden

De koelkast automatisch ontdooien

De koelkast ontdooit automatisch; het smeltwater loopt door een buis naar het smeltwaterbakje dat bovenop de compressor zit. Het water verdampt door de warmte van de compressor. Het smeltwaterbakje moet zo nu en dan gereinigd worden.

Reinigen

Schakel de stroom uit voordat de ijskast van binnen gereinigd wordt.

U kunt de kast het beste reinigen met een sopje van water en wat afwasmiddel (max. 60°C). Gebruik geen schurende reinigingsmiddelen. Gebruik een zachte doek. Met schoon water nawassen en grondig afdrogen. Voorkom dat er water in het bedieningspaneel dringt.

De dooiwaterafvoer waarin het condenswater van de verdamper terechtkomt, zit op de achterwand in de kast. Zorg ervoor dat deze schoon is. Druppel een paar keer per jaar desinfecteermiddel, bv. rodalon, in de dooiwaterafvoer. Maak hem met een pijpenwroeter of dergelijke schoon. Gebruik nooit scherpe of puntige voorwerpen.

Maak de afdichtstrip rondom de deur regelmatig schoon om verkleuren te voorkomen en een lange levensduur te waarborgen. Gebruik schoon water. Controleer nadat u de strip schoongemaakt heeft, of de deur nog dicht sluit.

Op de compressor en in de compressorruimte is stof het beste met een stofzuiger te verwijderen. Als u de

voetlijst verwijdert, kunt u onder de kast schoonmaken.

Roestvrijstalen of aluminium deuren zijn het beste met een verzorgingsspray en een zachte doek te reinigen. Er zijn een aantal spraymiddelen verkrijgbaar die te gebruiken zijn. Deze zijn in de meeste witgoedzaken verkrijgbaar.

Zet, indien u een tijd lang op reis bent, de stroom uit, leeg de kast, maak hem schoon en laat de deur open staan om luchtjes te vermijden.

De peer is eruit te schroeven zonder de afscherming te verwijderen.

Gebruik geen peren sterker dan 12 W.

Spaar energie

• Koel warm eten en dranken af voordat u ze in de koelkast plaatst.
• Laat bevroren levensmiddelen in de koelkast ontdooien.
• Hou de deur zo veel mogelijk gesloten.
• Zorg ervoor dat de deur ongehinderd dicht kan.

Fouten opsporen

Fout Mogelijke oorzaak Verhelpen
Geen van de controlelampjes branden.	De kast staat uit.Stroomstoring; de zekering is doorgeslagen; de stekker zit niet goed in het stopcontact.	Druk op de aan-/uitknop.Controleer of de stroom is ingeschakeld. De zekering moet aan staan.
Er ligt water op de glazen schappen.	De achterste levensmiddelen op het schap komen met de achterzijde in aanraking, zodat condensatiewater over het schap loopt.	Haal de achterste levensmiddelen naar voren.
Er loopt water onderin de koelkast.	De dooiwaterafvoer is verstopt. Reinig de dooiwaterafvoer en het afvoergat op de achterzijde.
Trillingen of irritant lawaai.	De kast staat scheef.De kast leunt tegen andere keukenelementen aan.Laden, schalen of schappen zijn niet juist aangebracht of ze klemmen.Houder of flessen komen met elkaar in aanraking in de kast.	Zet de kast waterpas.Schuif de kast weg van de keukenelementen of kasten die tegen de kast aanleunen.Controleer de verplaatsbare delen en zet ze naar behoefte op hun plaats.Zorg voor tussenruimte tussen flessen en/of houders.
De compressor werkt onafgebroken.	Te lage temperatuurinstelling.Hoge ruimtetemperatuur.	Zet de temperatuur hoger.Zorg voor een goede ventilatie.
De temperatuur in de koelkast is te hoog.	Temperatuurinstelling.Er zijn teveel levensmiddelen in de kast gelegd.De kastdeur wordt te vaak geopend.	Zet de temperatuur lager.Verdeel de levensmiddelen zodat de lucht kan circuleren.Houd de deur gesloten.

Reservedelen en service

Reservedelen

Vermeld a.u.b. het type-, serie- en productienummer, wanneer u reservedelen bestelt (zie fig. 1 blz. 3 en fig. 17). Deze gegevens vindt u op het typeplaatje achterop de vriezer. Het typeplaatje bevat verschillende technische gegevens en het type- en serienummer.

Let erop dat het apparaat niet rechtmatig gebruikt kan worden als er ingrepen in de opbouw gedaan worden, of als componenten gewijzigd worden, en dat Smegs garantie en productaansprakelijkheid hierdoor vervallen. De goedkeuring die op Smegs typeplaatje staat vermeld, zal dan ook ongeldig zijn.

Zorg ervoor altijd erkende servicemonteurs te gebruiken als iets gerepareerd of vervangen moet worden!

Verschroten

Neem de geldende milieubepalingen in acht. De gemeentelijke technische dienst kan u vertellen hoe het ophalen/afleveren en hergebruik van dergelijke kasten in uw gemeente gebeurt.

Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG inzake Afgedankte elektrische en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product op de juiste manier als afval wordt verwerkt, helpt u mogelijk negatieve consequenties voor het milieu en de menselijke gezondheid te voorkomen die anders zouden kunnen worden veroorzaakt door onjuiste verwerking van dit product als afval.

Het symbool op het product of op de bijbehorende documentatie geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. In plaats daarvan moet het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten.

Afdanking moet worden uitgevoerd in overeenstemming met de plaatselijke milieuvoorschriften voor afvalverwerking. Voor nadere informatie over de behandeling, terugwinning en recycling van dit product wordt u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft.
