Producttype	Afzuigkap
Merk	BEKO
Model	CWB 6441
Voeding	230 V / 50 Hz (volgens het typeplaatje)
Aantal snelheden	3
Verlichting	2 lampen van 40 W
Installatietype	Afvoerend (buitenafvoer) of filterend (recirculatie) met optioneel actief koolstoffilter
Minimale installatieafstand	650 mm tussen het kookoppervlak en de onderkant van de afzuigkap
Filters	Wasbare metalen filters (vaatwasser of zeepwater) en actieve koolstoffilters (vervanging elke 2 maanden, optioneel)
Onderhoud metalen filters	Reiniging elke 2 maanden
Isolatieklasse	Klasse II (geen aarding nodig)
Bediening	Schakelaars of toetsen (afhankelijk van versie) voor verlichting en snelheden
Materiaal	Roestvrij staal (schatting)
Breedte	60 cm (schatting voor dit model)

Veelgestelde vragen - CWB 6441 BEKO

Wat is de minimale installatiehoogte voor de afzuigkap BEKO CWB 6441?

De minimale afstand tussen het kookoppervlak en de onderkant van de afzuigkap moet ten minste 650 mm zijn.

Kan ik de afzuigkap in recirculatiemodus installeren zonder buitenafvoer?

Ja, de afzuigkap kan in filtermodus werken met een optionele recirculatieset (actief koolstoffilter en aansluiting). U moet de luchtafvoeraansluiting H en de actieve koolstoffilters L plaatsen.

Hoe maak ik de metalen filters van de afzuigkap schoon?

De metalen filters moeten elke 2 maanden worden gewassen in de vaatwasser of met de hand in warm zeepwater. Was nooit de actieve koolstoffilters.

Wanneer moet ik de actieve koolstoffilters vervangen?

De actieve koolstoffilters moeten elke 2 maanden worden vervangen of vaker bij intensief gebruik. Ze zijn niet wasbaar.

Hoe vervang ik de verlichtingslampen?

Verwijder het glas door een van de zijpennen los te draaien, schuif het glas eraf, vervang de lampen (maximaal 40 W elk), en monteer alles weer in omgekeerde volgorde.

Heeft de afzuigkap aarding nodig?

Nee, de afzuigkap is klasse II (dubbele isolatie) en heeft geen aardverbinding nodig.

Wat moet ik doen als de afzuigkap niet meer werkt?

Controleer eerst de stroomvoorziening (zekering, stopcontact). Zorg ervoor dat de filters niet verstopt zijn. Als het probleem aanhoudt, neem contact op met een erkende service.

Kan ik een schoorsteenkanaal gebruiken voor de afvoer?

Nee, de afgevoerde lucht mag niet worden geleid in een kanaal dat wordt gebruikt voor de afvoer van rook van verbrandingsapparaten (gas, hout). Gebruik een speciaal kanaal.

Wat is de vereiste elektrische spanning?

De afzuigkap werkt op een spanning van 230 V / 50 Hz. Controleer het typeplaatje aan de binnenkant van het apparaat.

Hoe installeer ik de afzuigkap in afvoermodus?

Sluit de afzuigkap aan op een afvoerleiding (diameter 120 of 150 mm) naar buiten. Gebruik indien nodig de reductieflens. Verwijder de actieve koolstoffilters indien aanwezig.

GEBRUIKSAANWIJZING CWB 6441 BEKO

AANWIJZINGEN-ONDERDELEN 32

INSTALLATIE 33

GEBRUIK-ONDERHOUD 34

Brugsvejledning

INDHOLD

VIGTIGE ANVISNINGER - KOMPONENTER 35

INSTALLATION 36

BRUG-VEDLIGEHOLDELSE 37

Evyεipidio oδηγιών έπEPIEXOMENA

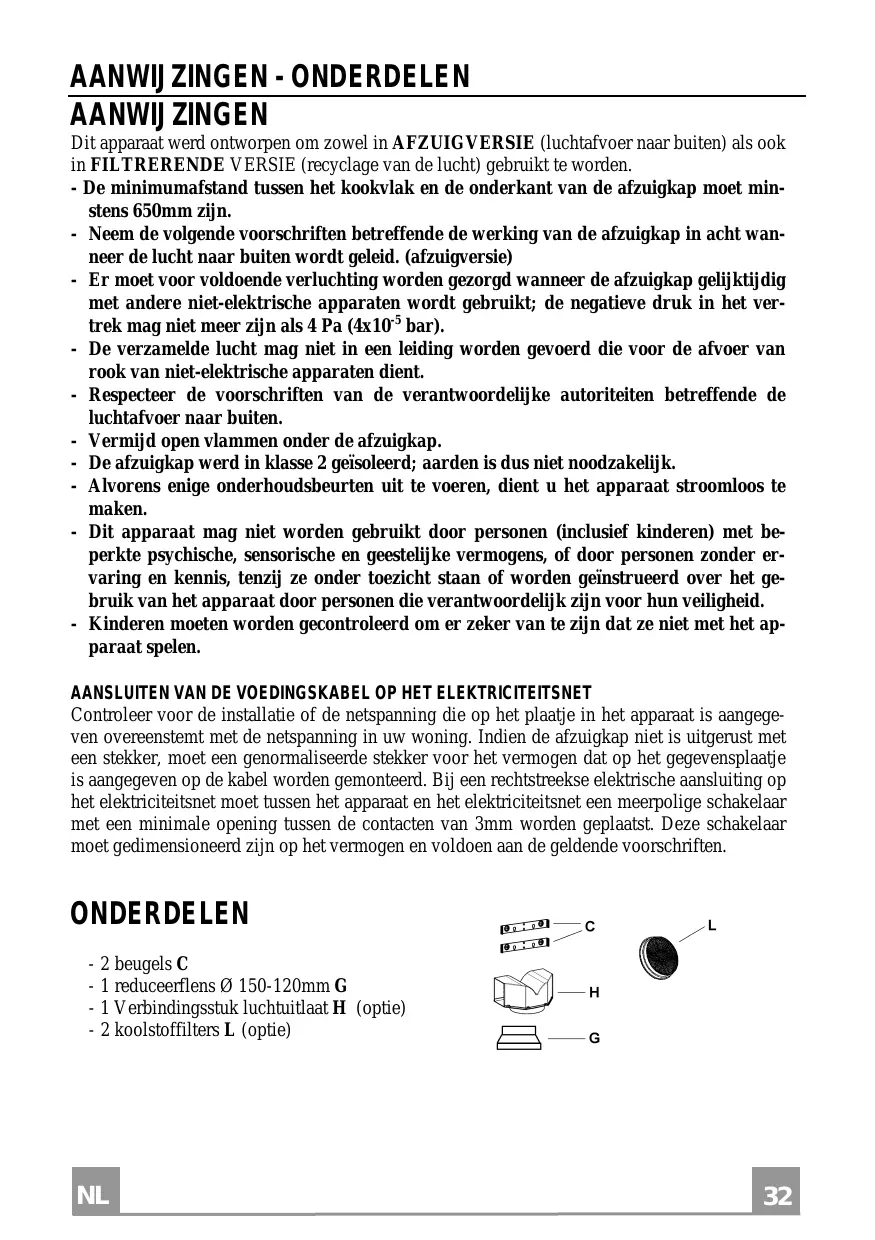

Dit apparaat is ontworpen om zowel in AFZUIGVERSIE (luchtafvoer naar buiten) als in FILTRERENDE VERSIE (recyclage van de lucht) gebruikt te worden.

• De minimumafstand tussen het kookvlak en de onderkant van de afzuigkap moet minstens 650 mm zijn.
• Neem de volgende voorschriften betreffende de werking van de afzuigkap in acht wanneer de lucht naar buiten wordt geleid (afzuigversie).
• Er moet voor voldoende verluchting worden gezorgd wanneer de afzuigkap gelijktijdig met andere niet-elektrische apparaten wordt gebruikt; de negatieve druk in het vertrek mag niet meer zijn dan 4 Pa (4x10^-5 bar).
• De verzamelde lucht mag niet in een leiding worden gevoerd die voor de afvoer van rook van niet-elektrische apparaten dient.
• Respecteer de voorschriften van de verantwoordelijke autoriteiten betreffende de luchtafvoer naar buiten.
• Vermijd open vlammen onder de afzuigkap.
• De afzuigkap is in klasse 2 geïsoleerd; aarden is dus niet noodzakelijk.
• Alvorens enige onderhoudsbeurt uit te voeren, dient u het apparaat stroomloos te maken.
• Dit apparaat mag niet worden gebruikt door personen (inclusief kinderen) met beperkte psychische, sensorische en geestelijke vermogens, of door personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geïnstrueerd over het gebruik van het apparaat door personen die verantwoordelijk zijn voor hun veiligheid.
• Kinderen moeten worden gecontroleerd om er zeker van te zijn dat ze niet met het apparaat spelen.

AANSLUITEN VAN DE VOEDINGSKABEL OP HET ELEKTRICITEITSNET

Controleer voor de installatie of de netspanning die op het plaatje in het apparaat is aangegeven overeenstemt met de netspanning in uw woning. Indien de afzuigkap niet is uitgerust met een stekker, moet een genormaliseerde stekker voor het vermogen dat op het gegevensplaatje is aangegeven op de kabel worden gemonteerd. Bij een rechtstreekse elektrische aansluiting op het elektriciteitsnet moet tussen het apparaat en het elektriciteitsnet een eenpolige schakelaar met een minimale opening tussen de contacten van 3 mm worden geplaatst. Deze schakelaar moet gedimensioneerd zijn op het vermogen en voldoen aan de geldende voorschriften.

ONDERDELEN

- 2 beugels C - 1 reduceerflens Ø 150-120 mm G - 1 verbindingsstuk luchtuitlaat H (optie) - 2 koolstoffilters L (optie)

De afzuigkap moet in het midden van het kookvlak worden gemonteerd. De afstand tussen het kookvlak en de onderkant van de afzuigkap moet minstens 650 mm zijn.

Voor de montage van de afzuigkap gaat u als volgt te werk:

1) Boor 6 gaten (X1-X2-J) Ø 8 mm, gebruik makend van de afmetingen in fig. 1. 2) Voor de verschillende montages gebruikt u de meegeleverde schroeven en pluggen. 3) Bevestig de beugel C (fig. 2) aan de muur in de 4 gaten X1-X2. 4) Bevestig de afzuigkap aan de muur in de buitenste gaten J1 en J2 (fig. 3). 5) Installatie AFZUIG- of FILTRERENDE versie

AFZUIGVERSIE

Bij installatie in afzuigversie moet de wasemkap met de uitlaatleiding verbonden worden door middel van een starre of buigzame leiding van Ø 150 of 120 mm, naar keuze van de installateur.

• Voor verbinding met een leiding van Ø 120 mm moet de reductieflens G op de uitlaat van de wasemkap worden aangebracht.
• Zet de leiding vast met geschikt leidingklemmen. Het benodigde materiaal wordt niet bij de wasemkap geleverd.
• Verwijder de eventuele geurfilters met actieve koolstof.

FILTRERENDE VERSIE

• Bevestig het filtrerende tussenschot H (fig. 6).
• Monteer de koolstoffilters L (fig. 7) centraal in de motorhouders M en blokkeer ze door ze in wijzerzin (ongeveer 10°) te draaien tot aan de stop. Om ze te demonteren voert u de tegengestelde handeling uit. 6) Bevestig de hoge lange schouw A (fig. 8) aan de beugels C (fig. 2/fig. 8) met de 4 meegeleverde schroeven Ø 2,9 mm. De afstand tussen de bevestigingsopeningen X1 en X2 wordt bepaald door de hoogte van het verbindingsstuk luchtuitlaat H. 7) Breng de lage korte schouw B (fig. 9) aan de voorkant aan door hem zijdelings lichtjes open te plooien en hem dan in de kap te plaatsen (fig. 9).

GEBRUIK

Wij adviseren het apparaat al aan te zetten voordat u voedsel gaat bereiden, en het nog 15 minuten na de bereiding te laten werken, of totdat alle geuren verdwenen zijn.

1) Bedieningspaneel met schakelaars

• Een bedieningsschakelaar voor de verlichting.
• Een schakelaar voor instelling van de afzuigsnelheid.
• Een indicatielampje dat aangeeft dat de motor in werking is.

2) Bedieningspaneel met knoppen

• Een knop om de eerste snelheid van de motor in te schakelen, geschikt voor een bijzonder stille, continue luchtverversing als er weinig kookdampen zijn.
• Een knop om de tweede snelheid van de motor in te schakelen, geschikt voor de meeste gebruiksomstandigheden, gezien de optimale verhouding tussen de hoeveelheid lucht die behandeld wordt en het geluidsniveau.
• Een knop om de derde snelheid van de motor in te schakelen, geschikt om de zwaarste kookdampen tegen te gaan, ook gedurende langere tijd.
• Een knop voor bediening van de verlichting.

ONDERHOUD

N.B. Voor elke onderhoudsbeurt, reparatie of vervanging van de lampen dient het apparaat stroomloos te worden gemaakt.

1. Verlichting

Bestaat uit twee lampjes van 40W. Om deze te vervangen dient u als volgt te werk te gaan (afb.10): Verwijder een van de pennenetjes aan de zijkanten van de lampenkap. Verschuif het glas waar de zichde zonder pennenetje totdat de punt aan de andere kant vrijkomt, en trek hem vervolgens iets omlaag. Vervang de lampen en monteer het glas weer door de beschreven handelingen omgekeerd uit te voeren.

2. Filter

Op min of meer regelmatige tijdstippen, maar gelang het gebruik van de afzuigkap, maar tenminste elke twee maanden, moeten de metalen filters in lauw zeepwater of in de afwasmachine gewassen worden. Voor u ze terug monteert moeten ze goed droog zijn (de koolstoffilters mogen niet worden gewassen en dienen elke 2 maanden vervangen te worden).

3. Reiniging

Voor de reiniging van de buitenkant van de afzuigkap gebruikt u best een vochtige doek met alcohol of een ander geschikt product. Vermijd het gebruik van schuurmiddelen.

BELANGRIJK: Open vlammen kunnen schade veroorzaken aan de filters, vandaar is het raadzaam geen gasbrander zonder kookpot te laten branden. Het is verplicht de maatregelen ter reiniging van de kap of van de filters in acht te nemen, evenals hun tijdige vervanging volgens onze voorschriften om brandgevaar te voorkomen.

OPGELET: De fabrikant is niet verantwoordelijk voor eventuele schade, ontstaan door het niet opvolgen van bovenvermelde voorschriften i.v.m. het onderhoud van de vetfilter (elke 2 maanden wassen) of de vervanging van de koolstoffilter en het niet respecteren van de aanwijzingen voor montage en elektrische aansluiting.

BELANGRIJKE AANWIJZINGEN

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.
