Typ produktu	Okap kuchenny
Marka	BEKO
Model	CWB 6441
Zasilanie elektryczne	230 V / 50 Hz (zgodnie z tabliczką znamionową)
Liczba prędkości	3
Oświetlenie	2 lampy 40 W
Typ instalacji	Wyciągowa (odprowadzanie na zewnątrz) lub filtrująca (recyrkulacja) z opcjonalnym filtrem węglowym
Minimalna odległość instalacji	650 mm między płytą grzewczą a dolną częścią okapu
Filtry	Zmywalne filtry metalowe (zmywarka lub woda z mydłem) i filtry węglowe (wymiana co 2 miesiące, opcjonalne)
Konserwacja filtrów metalowych	Czyszczenie co 2 miesiące
Klasa izolacji	Klasa II (nie wymaga uziemienia)
Sterowanie	Przełączniki lub przyciski (w zależności od wersji) do oświetlenia i prędkości
Materiał	Stal nierdzewna (szacunkowo)
Szerokość	60 cm (szacunkowo dla tego modelu)

Często zadawane pytania - CWB 6441 BEKO

Jaka jest minimalna wysokość montażu okapu BEKO CWB 6441?

Minimalna odległość między płytą grzewczą a dolną częścią okapu musi wynosić co najmniej 650 mm.

Czy mogę zainstalować okap w trybie recyrkulacji bez odprowadzania na zewnątrz?

Tak, okap może pracować w trybie filtrującym z opcjonalnym zestawem do recyrkulacji (filtr węglowy i łącznik). Należy włożyć łącznik wylotu powietrza H i filtry węglowe L.

Jak czyścić filtry metalowe okapu?

Filtry metalowe należy myć co 2 miesiące w zmywarce lub ręcznie w ciepłej wodzie z mydłem. Nigdy nie myć filtrów węglowych.

Kiedy wymieniać filtry węglowe?

Filtry węglowe należy wymieniać co 2 miesiące lub częściej przy intensywnym użytkowaniu. Nie nadają się do mycia.

Jak wymienić żarówki oświetlenia?

Zdejmij szklaną osłonę odkręcając jeden z bocznych sworzni, przesuń szybę, wymień lampy (maksymalnie 40 W każda), a następnie zmontuj w odwrotnej kolejności.

Czy okap wymaga uziemienia?

Nie, okap jest klasy II (podwójna izolacja) i nie wymaga uziemienia.

Co zrobić, jeśli okap nie działa?

Najpierw sprawdź zasilanie elektryczne (wyłącznik, gniazdko). Upewnij się, że filtry nie są zatkane. Jeśli problem nadal występuje, skontaktuj się z autoryzowanym serwisem.

Czy mogę użyć przewodu kominowego do odprowadzania?

Nie, powietrze wywiewane nie może być kierowane do przewodu używanego do odprowadzania dymów z urządzeń spalających (gaz, drewno). Użyj dedykowanego przewodu.

Jakie jest wymagane napięcie elektryczne?

Okap działa na napięciu 230 V / 50 Hz. Sprawdź tabliczkę znamionową wewnątrz urządzenia.

Jak zainstalować okap w trybie wyciągowym?

Podłącz okap do rury wylotowej (średnica 120 lub 150 mm) prowadzącej na zewnątrz. W razie potrzeby użyj redukcji. Usuń filtry węglowe, jeśli są obecne.

INSTRUKCJA OBSŁUGI CWB 6441 BEKO

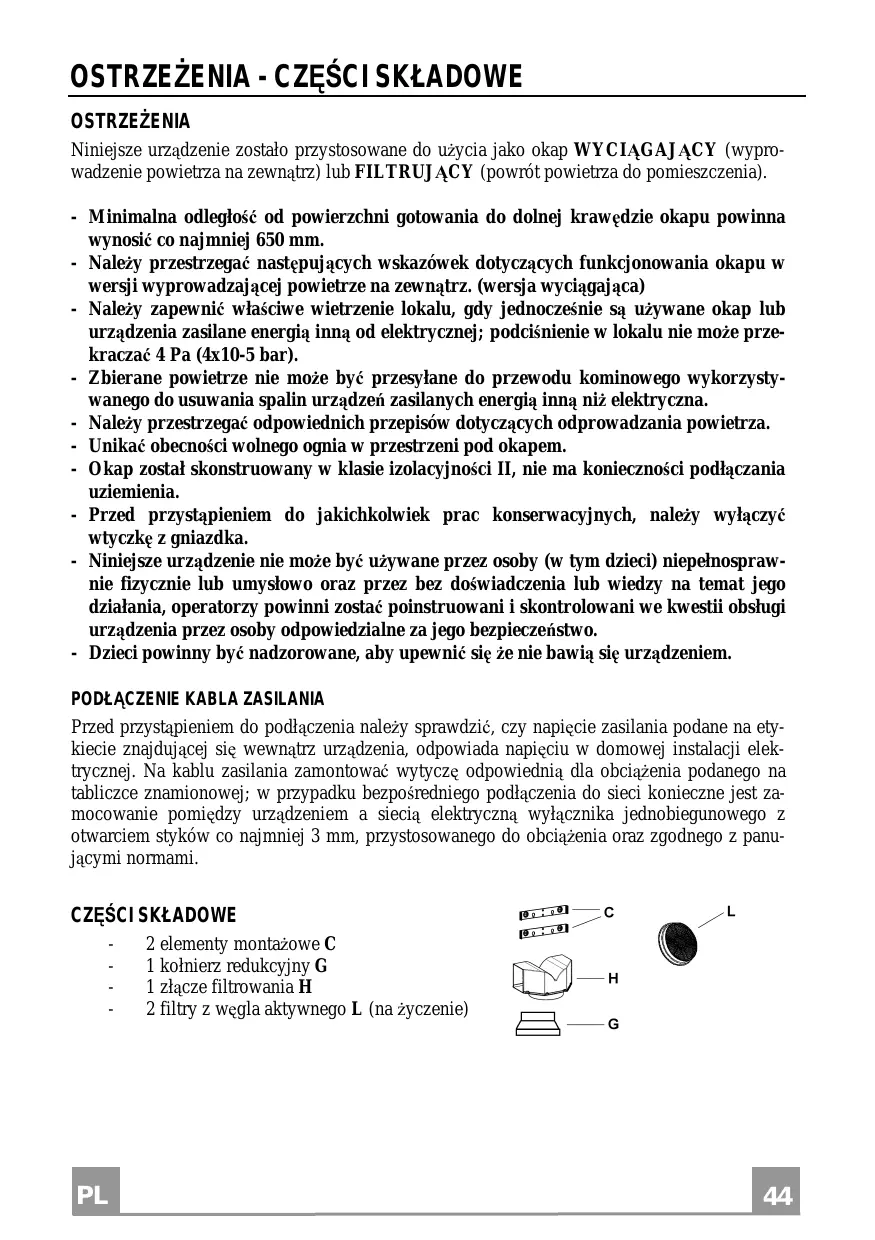

OSTRZEŻENIA - CZĘŚCI SKŁADOWE. 44

MONTAŻ. 45

UŻYTKOWANIE - KONSERWACJA 46

Instrukcja obsługi SPIS TREŚCI

UWAGA! - ZAWARTOŚĆ 47

INSTALACJA. 48

UŻYTKOWANIE - KONSERWACJA 49

OSTRZEŻENIE

Niniejsze urządzenie zostało przystosowane do użycia jako okap WYCIĄGAJĄCY (wyprowadzenie powietrza na zewnątrz) lub FILTRUJĄCY (powrót powietrza do pomieszczenia).

• Minimalna odległość od powierzchni gotowania do dolnej krawędzi okapu powinna wynosić co najmniej 650 mm.
• Należy przestrzegać następujących wskazówek dotyczących funkcjonowania okapu w wersji wyprowadzającej powietrze na zewnątrz (wersja wymagająca).
• Należy zapewnić właściwe wietrzenie lokalu, gdy jednocześnie są używane okap lub urządzenia zasilane energią inną od elektrycznej; podciśnienie w lokalu nie może przekraczać 4 Pa (4x10-5 bar).
• Zbierane powietrze nie może być przesyłane do przewodu kominowego wykorzystywanego do usuwania spalin urządzeń zasilanych energią inną niż elektryczna.
• Należy przestrzegać odpowiednich przepisów dotyczących odprowadzania powietrza.
• Unikać obecności wolnego ognia w przestrzeni pod okapem.
• Okap został skonstruowany w klasie izolacyjności II, nie ma konieczności podłączania uziemienia.
• Przed przystąpieniem do jakichkolwiek prac konserwacyjnych, należy wyłączyć wtyczkę z gniazdka.
• Niniejsze urządzenie nie może być używane przez osoby (w tym dzieci) niepełnosprawne fizycznie lub umysłowo oraz przez osoby bez doświadczenia lub wiedzy na temat obsługi, operatorzy powinni zostać poinstruowani i skontrolowani w kwestii obsługi urządzenia przez osoby odpowiedzialne za ich bezpieczeństwo.
• Dzieci powinny być nadzorowane, aby upewnić się, że nie bawią się urządzeniem.

PODŁĄCZENIE KABLA ZASILANIA

Przed przystąpieniem do podłączenia należy sprawdzić, czy napięcie zasilania podane na etykiecie znajdującej się wewnątrz urządzenia odpowiada napięciu w domowej instalacji elektrycznej. Na kablu zasilania zamontować wtyczkę odpowiednią dla obciążenia podanego na tabliczce znamionowej; w przypadku bezpośredniego podłączenia do sieci konieczne jest zamocowanie pomiędzy urządzeniem a siecią elektryczną wyłącznika jednobiegunowego z otwarciem styków co najmniej 3 mm, przystosowanego do obciążenia oraz zgodnego z panującymi normami.

CZĘŚCI SKŁADOWE

• 2 elementy montażowe C 1 kołnierz redukcyjny G
• 1 złącze filtrowania H
• 2 filtry z węgla aktywnego L (na życzenie)

Okap należy zamontować w środku strefy gotowania. Minimalna odległość od powierzchni gotowania do dolnej krawędzi okapu powinna wynosić co najmniej 650 mm.

Montaż okapu należy wykonać w następujący sposób:

1) Wykonać 6 otworów (X1-X2-J) Ø 8mm według wielkości podanych na rys. 1. 2) Do montażu użyć śrub oraz kołków znajdujących się na wyposażeniu. 3) Przykręcić elementy montażowe C (fig. 2) do ściany w otworach X1-X2. 4) Przymocować okap do ściany w otworach zewnętrznych J1 oraz J2 (rys. 3). 5) Montaż WYCIĄGAJĄCY lub FILTRUJĄCY:

WYCIĄGAJĄCY

Aby zainstalować okap w wersji z wyciągiem, należy go podłączyć do rury wylotowej za pomocą sztywnej lub giętkiej rury Ø 150 lub 120 mm; wyboru rury dokonuje monter.

• Do podłączenia z rurą Ø120 mm załóż kołnierz redukcyjny 9 na wylot w korpusie okapu.
• Przymocuj rurę odpowiednimi opaskami. Konieczne materiały nie znajdują się w zestawie.
• Wyjmij ewentualne węglowe filtry zapachowe.

FILTRUJĄCY (WERSJA OPCJONALNA)

• Załóż zęce filtrowania H (rys. 6).
• Załóż filtry z węgla aktywnego L (rys. 7), blokując je przy obrocie w kierunku zgodnym z ruchem wskazówek zegara (około 10°) aż do zatrzymania. Podczas demontażu wykonaj czynności w odwrotnej kolejności.

MONTAŻ KOMINA

6) Przy pomocy znajdujących się na wyposażeniu 4 śrub samogwintujących Ø2,9 mm, zamocować komin górny A (rys. 8) na elementach montażowych C (rys. 2/rys. 8). Odległość pomiędzy otworami montażowymi X1 oraz X2 określana jest przy wysokości komina górnego H. 7) Delikatnie rozszerzyć dwie ścianki boczne komina dolnego B (rys. 9) i założyć go od przodu na okap (rys. 9).

UŻYTKOWANIE

Zalecamy, aby uruchomić okap zaraz po rozpoczęciu gotowania i pozostawić go włączonego około 15 minut po jego zakończeniu, do momentu aż znikną wszelkie zapachy.

1) Tablica sterowania z przełącznikami

• Przełącznik sterowania oświetleniem.
• Przełącznik sterowania prędkością działania.
• Kontrolka sygnalizująca pracę silnika.

2) Tablica sterowania z przyciskami

• Przycisk, który uruchamia pracę silnika przy minimalnej prędkości, przystosowanej do ciągłej i częstej wymiany powietrza, dla małej ilości zapachów.
• Przycisk, który uruchamia pracę silnika przy prędkości średniej, przystosowanej do częstego użytkowania, optymalnej pod względem przepływu powietrza oraz generowanego hałasu.
• Przycisk, który uruchamia pracę silnika przy prędkości maksymalnej, przystosowanej do dużej emisji zapachów powstających podczas gotowania, szczególnie przy dłuższym czasie.
• Przycisk sterowania oświetleniem.

KONSERWACJA

Uwaga: Przed przystąpieniem do jakichkolwiek prac konserwacyjnych, naprawczych np. wymiany żarówki, należy odłączyć urządzenie od sieci elektrycznej.

1. Oświetlenie

Składa się z dwóch żarówek 40 W. Podczas wymiany należy postępować w następujący sposób (rys.10): Wyjąć jeden z kółków znajdujących się z boku plafoniery. Przesunąć szybę w bok aż do przeciwnej strony, następnie delikatnie pociągnąć ją w dół. Wymienić żarówkę i zamocować szybkę w odwrotnej kolejności czynności.

2. Filtry

W mniej więcej równych odstępach, w zależności od częstotliwości użytkowania okapu, około co 2 miesiące należy wyjąć filtry metalowe i umyć je w ciepłej wodzie ze środkiem czyszczącym lub bezpośrednio w zmywarce, następnie zamontować wysuszone (filtrów z węgla aktywnego nie wolno pod żadnym pozorem myć, należy je wymieniać co 2 miesiące).

3. Czyszczenie

Do mycia powierzchni zewnętrznej okapu używać miękkiej ściereczki nasączonej alkoholem lub odpowiednimi środkami dostępnymi w handlu. Nie wolno używać środków ściernych lub ostrych przedmiotów.

WAŻNE: Otwarty płomień jest szkodliwy dla filtrów, dlatego zalecamy, aby nie pozostawiać włączonego palnika bez znajdującego się na nim naczynia. Czynności czyszczenia okapu oraz filtrów są obowiązkowe, należy wykonywać to według podanych wskazówek.

UWAGA: Producent nie odpowiada za ewentualne szkody spowodowane przez brak konserwacji filtra przeciwtłuszczowego (mycie raz na dwa miesiące), wymiany filtra węglowego oraz przestrzegania wskazówek dotyczących montażu i podłączenia elektrycznego.
