Tipo de produto	Coifa aspirante
Marca	BEKO
Modelo	CWB 6441
Alimentação elétrica	230 V / 50 Hz (conforme placa de identificação)
Número de velocidades	3
Iluminação	2 lâmpadas de 40 W
Tipo de instalação	Aspirante (exaustão externa) ou filtrante (recirculação) com filtro de carvão ativado opcional
Distância mínima de instalação	650 mm entre o plano de cozimento e a parte inferior da coifa
Filtros	Filtros metálicos laváveis (lava-louças ou água com sabão) e filtros de carvão ativado (substituição a cada 2 meses, opcionais)
Manutenção dos filtros metálicos	Limpeza a cada 2 meses
Classe de isolamento	Classe II (não necessita de aterramento)
Comandos	Interruptores ou teclas (conforme versão) para iluminação e velocidades
Material	Aço inoxidável (estimativa)
Largura	60 cm (estimativa para este modelo)

Perguntas frequentes - CWB 6441 BEKO

Qual é a altura mínima de instalação para a coifa BEKO CWB 6441?

A distância mínima entre o plano de cozimento e a parte inferior da coifa deve ser de pelo menos 650 mm.

Posso instalar a coifa em modo de recirculação sem exaustão externa?

Sim, a coifa pode funcionar em modo filtrante com um kit de recirculação opcional (filtro de carvão ativado e conexão). Você deve inserir o conector de saída de ar H e os filtros de carvão ativado L.

Como limpar os filtros metálicos da coifa?

Os filtros metálicos devem ser lavados a cada 2 meses na lava-louças ou à mão em água morna com sabão. Nunca lave os filtros de carvão ativado.

Quando substituir os filtros de carvão ativado?

Os filtros de carvão ativado devem ser substituídos a cada 2 meses ou com mais frequência em caso de uso intensivo. Eles não são laváveis.

Como substituir as lâmpadas da iluminação?

Remova o vidro desapertando um dos pinos laterais, deslize o vidro, substitua as lâmpadas (máximo 40 W cada), e monte novamente na ordem inversa.

A coifa necessita de aterramento?

Não, a coifa é de classe II (isolamento duplo) e não necessita de conexão à terra.

O que fazer se a coifa não funcionar mais?

Verifique primeiro a alimentação elétrica (disjuntor, tomada). Certifique-se de que os filtros não estão obstruídos. Se o problema persistir, contate um serviço autorizado.

Posso usar um duto de chaminé para a exaustão?

Não, o ar evacuado não deve ser direcionado para um duto usado para descarga de fumos de aparelhos de combustão (gás, lenha). Use um duto dedicado.

Qual é a tensão elétrica necessária?

A coifa funciona em uma tensão de 230 V / 50 Hz. Verifique a placa de identificação no interior do aparelho.

Como instalar a coifa em modo aspirante?

Conecte a coifa a uma tubulação de saída (diâmetro 120 ou 150 mm) para o exterior. Use o flange de redução se necessário. Remova os filtros de carvão ativado se presentes.

MANUAL DE UTILIZADOR CWB 6441 BEKO

Manual de Instruções

Manual de Instruções

Manual de Instruções

CWB 6441 - CWB 9441

Manual de Instruções ÍNDICE

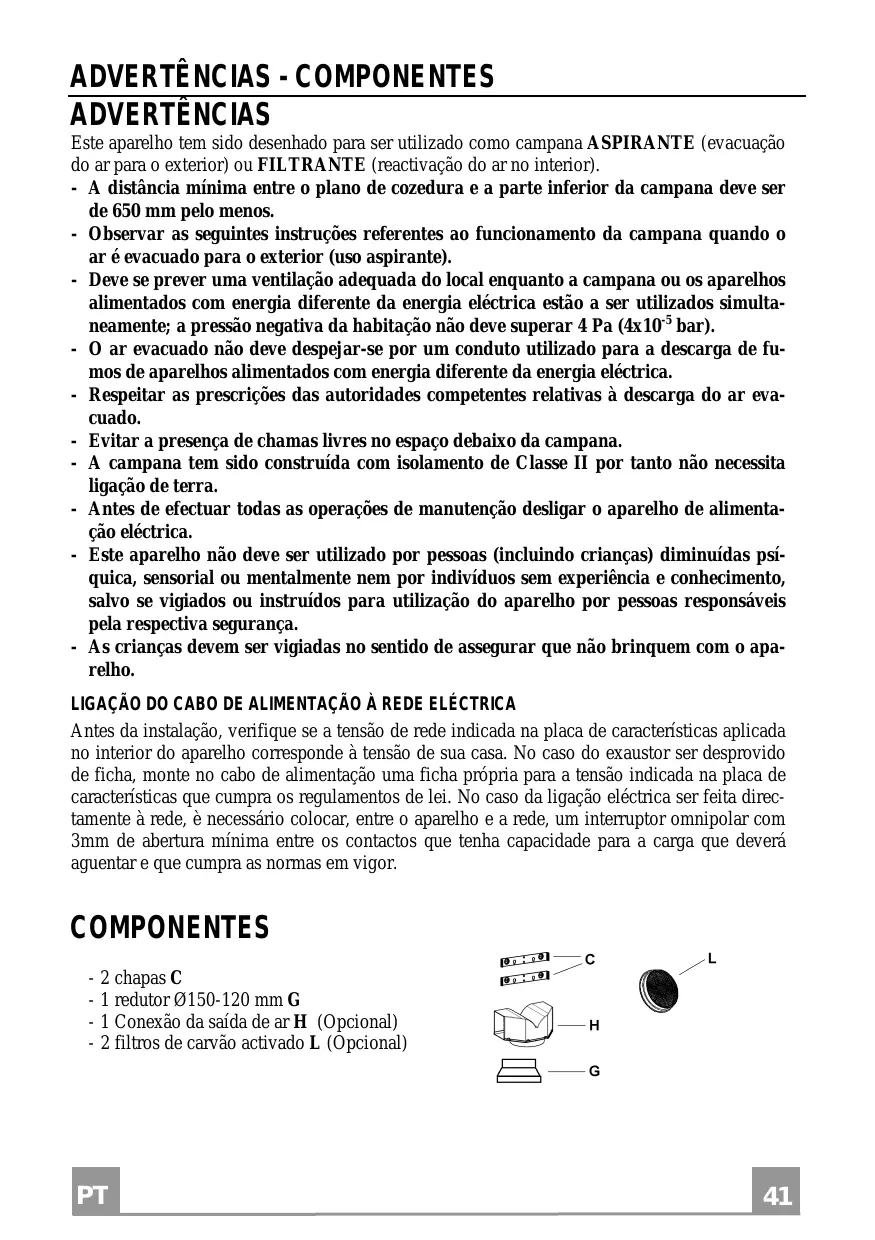

Este aparelho foi concebido para ser utilizado como campânula ASPIRANTE (evacuação do ar para o exterior) ou FILTRANTE (recirculação do ar no interior).

• A distância mínima entre o plano de cozedura e a parte inferior da campânula deve ser de, pelo menos, 650 mm.
• Observar as seguintes instruções referentes ao funcionamento da campânula quando o ar é evacuado para o exterior (uso aspirante).
• Deve-se prever uma ventilação adequada do local quando a campânula ou os aparelhos alimentados com energia diferente da energia elétrica estiverem a ser utilizados simultaneamente; a pressão negativa da habitação não deve superar 4 Pa (4x10⁻⁵ bar).
• O ar evacuado não deve ser descarregado num conduto utilizado para a descarga de fumos de aparelhos alimentados com energia diferente da energia elétrica.
• Respeitar as prescrições das autoridades competentes relativas à descarga do ar evacuado.
• Evitar a presença de chamas livres no espaço debaixo da campânula.
• A campânula foi construída com isolamento de Classe II, por isso não necessita de ligação à terra.
• Antes de efetuar todas as operações de manutenção, desligar o aparelho da alimentação elétrica.
• Este aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, nem por indivíduos sem experiência e conhecimento, salvo se forem vigiados ou instruídos sobre a utilização do aparelho por pessoas responsáveis pela sua segurança.
• As crianças devem ser vigiadas para garantir que não brinquem com o aparelho.

LIGAÇÃO DO CABO DE ALIMENTAÇÃO À REDE ELÉTRICA

Antes da instalação, verifique se a tensão de rede indicada na placa de características aplicada no interior do aparelho corresponde à tensão de sua casa. No caso do exaustor ser desprovido de ficha, monte no cabo de alimentação uma ficha apropriada para a tensão indicada na placa de características que cumpra os regulamentos de lei. No caso da ligação elétrica ser feita diretamente à rede, é necessário colocar, entre o aparelho e a rede, um interruptor omnipolar com 3 mm de abertura mínima entre os contactos que tenha capacidade para a carga que deverá atuar e que cumpra as normas em vigor.

COMPONENTES

- 2 chapas C - 1 redutor Ø 150 - 120 mm G - 1 Conexão da saída de ar H (Opcional) - 2 filtros de carvão ativado L (Opcional)

A campana deve ser montada no centro em referência ao plano de cozinhar. A distância mínima entre o plano de cozinhar e a superfície inferior da campana deve ser de 650 mm.

Para a montagem da campana proceder da seguinte maneira:

1) Fazer nº 6 furos (X1-X2-J) Ø 8 mm respeitando as medidas indicadas na fig.1. 2) Para as diferentes montagens utilizar os parafusos e tacos de expansão fornecidos em dotação. 3) Fixar as chapas C (fig.2) à parede nos orifícios X. 5) Fixar a campana à parede nos orifícios externos J1 e J2 (fig.3). 6) Fixar a chapa de junção E com os correspondentes parafusos autorroscantes Ø 2,9 mm na boca de saída do ar do motor nos orifícios Z predispostos (fig.4). 7) Montagem ASPIRANTE ou FILTRANTE:

ASPIRANTE

Para a instalação na versão aspirante, ligue o exaustor ao tubo de saída utilizando um tubo rígido ou flexível de Ø 150 ou 120 mm; esta escolha deve ser feita pelo instalador.

• Para a ligação com um tubo de Ø 120 mm, instale o redutor 9 na saída do corpo do exaustor. Fixe o tubo com braçadeiras de aperto adequadas. O material necessário não é fornecido com o aparelho.
• Retire os filtros anti-odor de carvão ativado, se presentes.

FILTRANTE (OPÇÃO)

• Introduzir a conexão da saída de ar H (fig.6).
• Montar os filtros de carvão ativado L (fig.7) bloqueá-los girando no sentido dos ponteiros do relógio (aproximadamente 10°) até que se acione a paragem T máxima. Para desmontar efetuar as operações em ordem inversa. 8) Fixar a chaminé larga superior A (fig.8) nas chapas C (fig.2/fig.8) usando nº 4 parafusos autorroscantes Ø 2,9 mm fornecidos em dotação. A distância entre os orifícios de fixação X1 e X2 fica determinada pela altura da chaminé superior H. 9) Aplicar frontalmente a chaminé corta inferior B (fig.9) alargando ligeiramente as partes laterais e logo inserir na chaminé (fig.9).

UTILIZAÇÃO

Recomendamos pôr a funcionar o aparelho um pouco antes de cozinhar qualquer alimento e deixar funcionar até 15 minutos após o cozinhar ou, em qualquer caso, até que desapareçam todos os odores.

1) Comandos com botões

• Um botão que comanda a ligação da iluminação.
• Um botão para comutar as várias velocidades da estrutura. - Uma luz indicadora geral que indica que o motor está em funcionamento.

- Um pulsador que comanda a ligação do motor na primeira velocidade para uma renovação de ar contínua particularmente silenciosa, quando há poucos vapores de cozedura. - Um pulsador que comanda o motor na segunda velocidade, adequada à maior parte das condições de utilização, dada a ótima relação entre o caudal de ar tratado e o nível de ruído. - Um pulsador que comanda o motor na terceira velocidade, adequada para enfrentar as máximas emissões de vapores de cozedura, inclusivamente por tempo prolongado. - Um pulsador que comanda a ligação da instalação de iluminação.

MANUTENÇÃO

NOTA. Antes de qualquer intervenção de manutenção, reparação e eventual substituição das lâmpadas, desligar o aparelho da rede elétrica.

1. Iluminação

É formada por duas lâmpadas de 40W. Para a sua substituição, proceda do seguinte modo (fig.10): Tire um dos pinos da parte lateral da cobertura das lâmpadas. Faça o vidro deslizar para o lado quando tirou o pino até libertar a extremidade oposta. Nesta altura, puxe o vidro ligeiramente para baixo. Substitua as lâmpadas e monte de novo o vidro, repetindo as operações descritas pela ordem de sucessão inversa da indicada anteriormente.

2. Filtros

Com intervalos mais ou menos frequentes, segundo a utilização da campânula, em todo o caso uma vez cada 2 meses, os filtros metálicos devem desmontar-se e lavar-se com água quente com sabão ou ser diretamente lavados no lava-louça e devem montar-se novamente quando estejam secos (os filtros de carvão ativado não devem lavar-se de forma alguma e devem ser substituídos cada 2 meses).

3. Limpeza

Para a limpeza externa da campânula utilizar um pano húmido com álcool ou com produtos adequados que se encontram à venda no comércio. Evite utilizar elementos abrasivos.

IMPORTANTE: A utilização de chamas livres pode causar danos nos filtros e por isso aconselhamos a não deixar ligado o queimador a gás sem colocar nada por cima. É obrigatório limpar a campânula e os filtros, além de substituí-los periodicamente de acordo com as nossas instruções para evitar perigo de incêndio.

ATENÇÃO: O fabricante não responde por eventuais danos causados pela falta de manutenção dos filtros anti-gordura (lavados duas vezes), substituição do filtro de carvão e por não respeitar as instruções de montagem e ligação elétrica antes descritas.
