GEBRUIKSAANWIJZING ZKF680ITXB ZANKER

Gebruiksaanwijzing en installatievoorschrift

Gas hob

Table de cuisson

Kochmulde

Gaskookplaat

Contents

Important Safety Information 3

Onze toestellen worden met de grootst mogelijke zorgvuldigheid geproduceerd. Desondanks kan het voorkomen dat er een defect optreedt. Onze klantendienst zal dit op verzoek herstellen, zowel binnen als buiten de waarborgtermijn. De levensduur van het toestel wordt daardoor niet negatief beïnvloed.

Onderstaande waarborgvoorwaarden zijn gestoeld op de EU Richtlijn 99/44/EG en het Burgerlijk Wetboek. De daaruit voortvloeiende rechten blijven onverlet.

Ook de waarborgverplichtingen van de verkoper naar de eindgebruiker blijven onaangetast.

Voor dit toestel verlenen wij waarborg volgens onderstaande voorwaarden:

1. Wij verhelpen kosteloos met inachtneming van de voorwaarden 2 tot en met 15 gebreken aan het toestel die zich openbaren binnen 24 maanden vanaf de datum van levering aan de eindgebruiker. Deze waarborgvoorwaarden zijn niet van toepassing in geval van professioneel of daarmee gelijk te stellen gebruik.
2. De waarborgprestatie houdt in dat het toestel kosteloos wordt teruggebracht in de toestand die het had voor het defect optrad. Gebrekkige onderdelen worden hersteld of vervangen. Kosteloos vervangen onderdelen worden ons eigendom.
3. Het gebrek moet terstond gemeld worden, om mogelijke verdere schade te voorkomen.
4. Voor een beroep op waarborg dient het aankoopbewijs met aankoop- en/of leveringsdatum te worden overlegd.
5. De waarborg heeft geen betrekking op schade aan kwetsbare onderdelen, zoals (vitrokeramisch) glas, kunststof, rubber, die ontstaan is door onzorgvuldig gebruik
6. De waarborg heeft geen betrekking op kleine afwijkingen van de gestelde kwaliteit die voor de waarde en deugdelijkheid van het toestel onbeduidend zijn.
7. De waarborg geldt evenmin voor schade veroorzaakt door:
8. chemische en elektrochemische inwerking van water,
9. abnormale milieuomstandigheden in het algemeen
10. voor het toestel oneigenlijke bedrijfsomstandigheden

11. contact met agressieve stoffen.

12. De waarborg heeft geen betrekking op gebreken door transportschade die buiten onze verantwoordelijkheid is ontstaan, niet vakkundige installatie of montage, verkeerd gebruik, gebrekkig onderhoud, of het niet in acht nemen van de gebruiks- of montageaanwijzingen.

13. Het recht op waarborg vervalt wanneer het defect werd veroorzaakt door herstelling of ingrepen door derden die niet bevoegd of niet deskundig zijn, of wanneer het toestel voorzien werd van toebehoren of onderdelen die niet origineel zijn en daardoor een defect veroorzaken.

14. Toestellen die gemakkelijk kunnen worden vervoerd dienen te worden overhandigd of gezonden naar onze klantendienst. Herstelling ter plaatse kan slechts worden gevraagd voor grote of ingebouwde toestellen.

15. Indien het toestel zodanig is ingebouwd, ondergebouwd, opgehangen of geplaatst dat de benodigde tijd voor het in- en uitbouwen samen meer dan 30 minuten bedraagt, dan worden de hierdoor ontstane extra kosten aan de gebruiker in rekening gebracht. Schade die ontstaat door abnormale in- of uitbouw komt ten laste van de gebruiker.

16. Indien binnen de waarborgperiode de herstelling van hetzelfde gebrek meermaals mislukt of de herstellingkosten disproportioneel zijn wordt in overleg met de gebruiker een gelijkwaardige vervanging geleverd. In geval van vervanging behouden we ons het recht voor om een vergoeding te rekenen naar rato van de verstreken gebruiksperiode.

17. Herstelling onder waarborg heeft geen verlenging van de waarborgtermijn noch aanvang van een nieuwe waarborgtermijn tot gevolg.
18. Op herstellingen geven wij een waarborg van 12 maanden, uitsluitend op hetzelfde gebrek.
19. Verdere of andere rechten, in het bijzonder vergoeding van schade ontstaan buiten het toestel, zijn uitgesloten voor zover een aansprakelijkheid niet wettelijk is vastgelegd. In geval van aansprakelijkheid zal een vergoeding de aankoopwaarde van het toestel niet overtreffen.

Deze waarborgvoorwaarden gelden voor in België gekochte en/of in gebruik zijnde toestellen. Indien een toestel naar het buitenland wordt gebracht dient de gebruiker na te gaan of het toestel voldoet aan de technische voorwaarden ( o.a. spanning, frequentie, installatievoorschriften, gassoort, klimaatomstandigheden) in het betreffende land. Voor in het buitenland aangeschafte toestellen dient de gebruiker zich zelf te vergewissen van de bepalingen in België. Noodzakelijke of gewenste aanpassingen vallen niet onder de waarborg, en kunnen niet altijd worden aangebracht.

Ook na afloop van de waarborgtermijn staat onze klantendienst u ter beschikking.

Adres van onze klantenservice

BELGIË

Tel: Fax:

Waarschuwingen en adviezen 70

Aanwijzingen voor de gebruiker 72

Optimaal rendement 73

Onderhoud 74

Elektrische aansluiting 77

Gasaansluiting 78

Ombouw naar vloeibaar gas 80

Inbouw 82

Inbouw en montage 83

Inbouwmogelijkheden 84

Service en originele onderdelen 85

Europese Garantie 85

Garantie/serviceafdeling 86

Over deze gebruiksaanwijzing

Aanwijzingen m.b.t. de veiligheid

Aanwijzingen m.b.t. het gebruik

Adviezen en tips

Informatie m.b.t. het milieu

Dit apparaat voldoet aan de EU-richtlijnen:

2006/95 - 89/336 - 90/396 - 93/68

en de daarbij behorende besluiten.

FABRIKANT:

ELECTROLUX HOME PRODUCTS ITALY S.p.A.

Viale Bologna, 298

47100 FORLÏ (Italie)

Het is uiterst belangrijk dat het bij het apparaat behorende instructieboekje bewaard blijft. Zou het apparaat door u aan iemand anders gegeven of verkocht worden, of zou het apparaat in het huis van waaruit u verhuist achterblijven, dan dient de nieuwe gebruik(st)er over het instructieboekje en de daarin opgenomen waarschuwingen te kunnen beschikken.

Deze instructies gelden alleen voor de landen waarvan het identificatiesymbool is aangebracht op het titelblad van het instructieboekje en het apparaat zelf.

Nederlands

Waarschuwingen en adviezen

Deze waarschuwingen zijn bedoeld voor uw en andermans veiligheid. U wordt geacht ze gelezen te hebben, alvorens u het apparaat installeert en/of in gebruik neemt.

Installatie

• Het installeren en aansluiten van het apparaat dient door een erkend installateur te geschieden.
• Sluit het apparaat aan op het juiste type gas, zoals vermeld op de sticker naast de gasaansluiting van de kookplaat.
• Tijdens het gebruik produceert de kookplaat warmte en vocht. Zeker tijdens een langdurig gebruik. Zorg dan voor een goede ventilatie door de afzuigkap in te schakelen of door een raam open te zetten.
• Controleer het apparaat na het uitpakken op beschadigingen. Controleer ook het aansluitsnoer op beschadigingen. Neem in geval van beschadiging contact op met uw leverancier.
• De fabrikant wijst elke aansprakelijkheid ten aanzien van schade of letsel af, indien bovenstaande veiligheidsmaatregelen niet zijn getroffen of in acht genomen.

Tijdens het gebruik

• Dit apparaat is bedoeld voor het gebruik door volwassenen. Het is gevaarlijk om kinderen het apparaat te laten bedienen of als speelgoed te laten gebruiken.
• Dit apparat is bedoeld en gemaakt voor het bereiden van voedsel in het huishouden; gebruik het nergens anders voor.
• Het is gevaarlijk om, in welke vorm dan ook, dit apparaat of eigenschappen daarvan te veranderen.
• Om hygiënische en veiligheidsredenen moet het apparaat altijd schoon worden gehouden. Vet- en/ of voedselresten kunnen brand veroorzaken.
• Controleer altijd of de bedieningsknoppen in de "UIT" stand staan, als de kookplaat niet meer wordt gebruikt.

• Mocht er in de buurt van de kookplaat een stopcontact zijn, waarop af en toe een ander huishoudelijk apparaat wordt aangesloten, zorg er dan voor, dat het snoer niet in contact komt met hete delen van de kookplaat.

• Als de kookplaat niet wordt gebruikt, trek dan de stekker van de vonkontsteking uit het stopcontact.

• Trek altijd de stekker van de vonkontsteking uit het stopcontact bij het schoonmaken en onderhoud van de kookplaat.
• Zorg altijd voor voldoende ventilatie. Gebrek aan ventilatie kan gebrek aan zuurstof veroorzaken.

Veiligheid van kinderen

• Houd tijdens het in gebruik zijn van de kookplaat kinderen uit de buurt. Ook na het uitschakelen blijft het apparaat lang heet. Let op dat kinderen de warme delen niet aanraken tijdens het afkoelen.
• Dit apparaat mag niet gebruikt worden door kinderen of andere personen wiens lichamelijke, motorische of geestelijke gesteldheid of gebrek aan ervaring en kennis die daardoor het apparaat niet kunnen gebruiken zonder supervisie of instructies van een verantwoordelijk persoon om zeker te zijn van dat het apparaat veilig kan worden gebruikt.

Service

- Reparaties aan het apparaat mogen alleen door vakmensen worden uitgevoerd. Onvakkundige reparaties kunnen tot aanzienlijke risico's leiden.

Informatie m.b.t. het milieu

Houd bij het weggooien van de verpakking rekening met de veiligheid en het milieu.

Als u een oud apparaat afdankt, maak het dan onbruikbaar door het aansluitsnoer af te snijden.

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

Aanwijzingen voor de gebruiker

Bedieningsknoppen

De bedieningsknoppen van de branders hebben drie standen:

gesloten - uit

maximale gastoevoer

minimale gastoevoer

Aansteken van de branders

Steek de brander altijd aan voordat u er een pan opzet.

- Geïntegreerde ontsteking

Steek een lucifer aan. Druk de knop van de betreffende brander in en draai hem linksom. Steek de brander direct aan.

Maar houdt vervolgens de knop nog 5 seconden geheel ingedrukt. Dat is nodig om de vlambeveiliging in te schakelen. De vlam beveiliging voorkomt, dat het gas blijft doorstromen, als de vlam uitwaait of uitgaat door een storing in het gasnet. Zet vervolgens de knop in de gewenste stand.

Om de brander uit te schakelen draait u de knop rechtsom op de UIT "●" stand.

• Het ontstekingsmechanisme mag niet langer dan 15 seconden ingedrukt worden. Als de brander niet aan is na 15 seconden, wacht dan minstens 1 minuut voordat u het nogmaals probeert.
• Als de brander per ongeluk dooft, zet dan de knop op UIT en wacht minstens 1 minuut voordat u het nogmaals probeert.

Luciferontsteking

Steek de lucifer aan. Druk de knop van de betreffendebrander in en draai hem linksom. Steek de brander direkt aan.

Zet vervolgens de knop in de gewenste stand.

• Zet altijd eerst de brander lager of uit voor- dat u de pan van de brander neemt.
• Het apparaat is voorzien van regelkranen waardoor een betere vlammenregeling mogelijk is.

Wokbrander

A - Branderdeksel
afb. 1
B - Vlamverdeler
C - Vonkontsteking
D - Vlambeveiliging

Waarschuwing

Druk nooit op de knop van de brander als het branderdeksel niet op de brander ligt. Doet u dat wel, dan kan de ontstekingsunit z'n zeer hoge spanning niet kwijt hetgeen tot beschadiging van de ontstekingsunit kan leiden.

Belangrijk: Ontsteek eerst de brander en plaats dan de pan boven de brander.

Optimaal rendement

Voor een optimaal rendement moet de diameter van de pan aangepast zijn aan de brander, zodat de vlammen niet langs de zijkant uitslaan (zie tabel). Wij adviseren ook om de vlam lager te zetten zodra het kookpunt bereikt is.

- Gebruik alleen pannen met een vlakke bodem.

Wees voorzichtig als u olie of andere vetstoffen gebruikt (zoals bij het frituren). Olie en vet ontbranden gemakkelijk bij oververhitting.

Brander minimale maximale diameter diameter
Wok 180 mm 260 mmNormaal achter 120 mm 220 mmvoor 120 mm 180 mmSudder 80 mm 160 mm

Voor een juist gebruik van de kookplaat

Om minder gas te verbruiken en een beter rendement te behalen, alleen pannen gebruiken met een platte bodem en met afmetingen die geschikt zijn voor de branders, zoals aangegeven in de tabel onderaan deze pagina. Let er bovendien op dat u, zodra een vloeistof gaat koken, de vlam lager zet op een stand die voldoende is om de vloeistof aan de kook te houden.

Tijdens bereidingsmethoden waarbij vetten of oliën gebruikt worden uw gerechten goed in de gaten houden; deze stoffen kunnen, wanneer ze op hoge temperatuur gebracht worden, in brand vliegen.

Roestvrij staal kan, als het blootgesteld wordt aan extreme hitte, bruin worden. Daarom raden wij langdurig gebruik van een grillsteen, schaal van ongeglazuurd aardewerk of pan van gietijzer af. Vermijd het gebruik van aluminiumfolie om de kookplaat tijdens het gebruik te beschermen.

Vergewis u ervan dat de pannen niet uitsteken buiten de randen van de kookplaat en dat ze midden op de branders staan teneinde minder gas te verbruiken.

Zet geen onstabiele of vervormde pannen op de branders: ze zouden om kunnen vallen of de inhoud zou over de rand kunnen lopen, waardoor ongelukken kunnen ontstaan.

De pannen mogen niet op de bedieningszone staan.

Onderhoud

Trek voordat u de kookplaat gaat schoonmaken altijd eerst de stekker uit het stopcontact en laat de kookplaat afkoelen.

Voor het reinigen van de emaille delen mag nooit een agressief middel gebruikt worden. Maak een sopje van warm water met afwasmiddel.

Maak zeer regelmatig de branders schoon, verwijder voedselresten, maak de branderringen en -deksels goed droog met een zacht doekje voordat u ze weer terug zet.

De pannendragers ook met een sopje van afwasmiddel schoonmaken.

Gebruik voor het verwijderen van lastige vlekken nooit een pannenspons van staalwol, een agressief schoonmaakmiddel of een pannenspons met een harde laag. Gebruik voor het verwijderen van hardnekkig vuil daarvoor in de handel zijnde schoonmaakmiddelen zonder schurende werking.

Kookplaten met gietijzeren pannendragers: plaats na het schoonmaken de pannendragers weer op hun plaats. Om ze correct terug te plaatsen, plaatst u eerst de zij-pannendragers en daarna de middelste.

De pannendragers van de kookplaat

De kookplaten zijn voorzien van pannendragers van geëmailleerd ijzer, die dun en licht zijn of van gietijzer, die dikker en zwaarder zijn.

De pannendragers kunnen van de kookplaat verwijderd worden zodat ze beter kunnen worden schoongemaakt.

Wij adviseren u de gietijzeren pannendragers niet op de kookplaat neer te zetten om te voorkomen dat deze bekrast wordt of beschadigd raakt.

De geëmailleerde roosters kunnen met warm zeepsop worden gereinigd.

Zet de pannendragers, nadat ze gereinigd zijn, terug op hun plaats en controleer of ze goed staan.

Voor een juiste werking van de branders moet u ervoor zorgen dat de pannendragers met de concentrische spaken op de brander staan, zoals afgebeeld in figuur 2.

Vonkontsteking

De vonkontsteking, bestaand uit een elektrode gevat in een keramisch omhulsel, moet vrij worden gehouden van voedselresten en vocht, omdat anders de ontsteking niet functioneert (afb. 1 - C).

Controleer of de branderring poorten schoon zijn.

afb. 2

Aansluiting aan 230 V\~50 Hz

Apparaat klasse 3

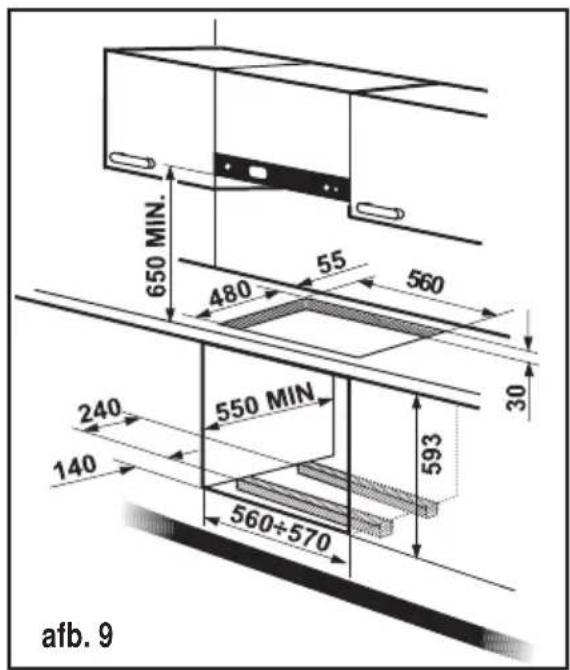

Uitsnijmaat

Breedte 560 mm

Diepte 480 mm

Kookplaat

Breedte 594 mm

Diepte 510 mm

Tabel 1: Inspuitstukken

TYPE MAXIMBRANDER WARMTE- WARMTE-AFGIFTE AFGIFTEkW	ALE MINIMALE NOMINALE AFGIFTE
	AARDGAS			GAS LPG28-30/37 mbar
	Sproieres100/mm	m3/h		Sproieres100/mm	g/h
		G2020 mbar	G2525 mbar		G30	G31
Sudderbrander	1,0	0,33	70	0,095	0,111	50	73	71
Normaalbrander	2,0	0,45	96	0,190	0,221	71	145	143
Wokbrander	4,0	1,2	146	0,381	0,443	98	291	286

Tabel 2: Diameters bypass afregelschroeven

Brander	∅ Bypass 1/100 mm.
Sudderbrander	28
Normaalbrander	32
Wokbrander	56

Elektrische aansluiting

• De aansluiting moet volgens NEN 1010 en eventuele speciale voorschriften van het plaatselijke energiebedrijf worden uitgevoerd.
• Controleer of de zekeringen en de huisinstallatie de belasting van het apparaat kunnen verdragen (zie typeplaatje).
• Het stopcontact moet geaard zijn.
• Het stopcontact of de meerpolige schakelaar moeten makkelijk toegankelijk zijn.
• Als u het apparaat direct aan het net aansluit, moet tussen net en apparaat een meerpolige schakelaar worden aangebracht die tussen de contacten een opening van minimaal 3 mm heeft. De aardleiding mag nooit worden onderbroken (geel/groene draad).
• Het aansluitsnoer moet zodanig worden geïnstalleerd dat het niet heter kan worden dan 90°C.

De gaskookplaat is voorzien van een 3-aderig aansluitsnoer met randaardestekker. De netspanning moet 230 V 50Hz zijn.

Vervangen van het aansluitsnoer

Het aansluitsnoer mag alleen door een erkend installateur worden vervangen.

Voor het vervangen van het snoer mag alleen type H05V2V2-F T9 worden gebruikt, aangepast aan temperatuur en belasting.

Bovendien moet de groen/gele aardleiding zo'n 2 cm langer zijn dan de faseleiding en de nulleiding (afb. 4).

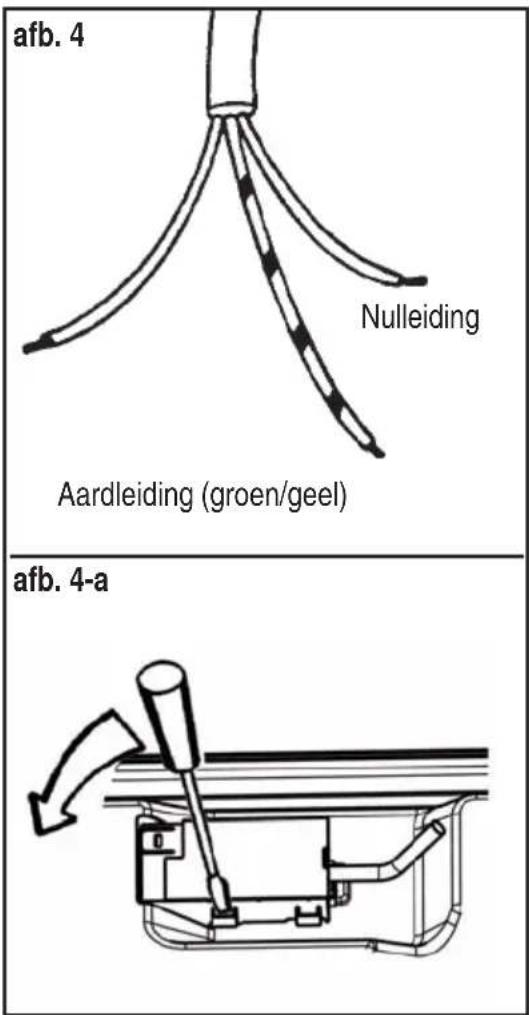

Om de klep van het klemmenbord te openen gaat u te werk als in afb. 4-a.

Gasaansluiting

De volgende gebruiks-aanwijzingen zijn tot een gekwalificeerd technicus gericht, die de installatie uitvoert, zodat hij de installatie en de verbindingen op de juiste manier kan uitvoeren, de huidige wetten en normen in acht nemende. ledere tussenkomst na aansluiting dient te worden uitgevoerd met afgekoppelde of uit-geschakelde stroomtoevoer.

De installatie en de elektrische aansluiting van het apparaat moeten door een erkend vakman gebeuren.

• De zijwanden van de meubels mogen niet hoger komen dat het werkvlak van het toestel.
• Plaats het toestel niet in de buurt van ontvlambare materialen (zoals gordijnen, handdoeken enz.).
• De hierna volgende instructies zijn bestemd voor de erkende installateurs, om ervoor te zorgen dat installatie en onderhoud optimaal verlopen, volgens de geldende normen. De installatie moet conform de norm NBN D 51.003 "Installaties gevoed met stoolgas lichter dan lucht" worden uitgevoerd.
• Ontkoppel het kookplateau van de stroomtoevoer. Ingeval het plateau op de stroomtoevoer aangesloten moet blijven, moeten alle nodige voorzorgsmaatregelen worden getroffen.

Monteer een afsluitkraan die erkend is door de AGB. Starre aansluitingen verdienen de voorkeur. Bij gebruik van een gasslang moet een door de AGB erkende slang met metalen omhulsel worden gebruikt.

Bij het gebruiken van flexiebele vaste verbindingen moet men er op letten dat de pijpen niet kunnen worden geplet of dichtgekneppen en niet in aanraking komen

met bewegende delen. Let hier ook op wanneer de kookplaat wordt gecombineerd met een oven.

Deze kookplateaus kunnen zowel worden gevoed met gas van Slochteren (G25) met een nominale druk van 25 mbar als met aardgas (G20) met een nominale druk van 20 mbar. Om te werken met deze twee soorten gas is geen extra afstelling nodig.

Alvorens de installatie uit te voeren moet u nagaan of de gastoevoer volstaat voor de correcte voeding van het plateau. Bij maximum verbruik mag de drukdaling maximum 5% bedragen. Deze drukdaling is afhankelijk van volgende factoren:

• maximum debiet van de gasmeter;
• diameter en lengte van de leidingen voor en achter de meter;
• doorgangsopeningen van de verschillende kranen in het circuit;
• diameter van de eventuele tussenstukken.

Belangrijk - Voor een correcte werking, een zuinig verbruik en een grotere levensduur van het kookplateau moet u ervoor zorgen dat de toevoerdruk overeenstemt met de waarden in de tabel.

Gasaansluiting

De verstelbare aansluiting wordt door middel van een 1/2" moer vast gezet. Alle componenten zoals weergegeven in de afbeelding zijn reeds in de fabriek gemonteerd (afb.5).

Om een optimaal resultaat te garanderen, is het toestel voor vertek uit de fabriek getest.

Belangrijk - Om de installatie te voltooien, kijk altijd de perfecte dirchtheid van de verbindingsstukken na door een zeepachtige oplossing te gebruiken, nooit een vlaam.

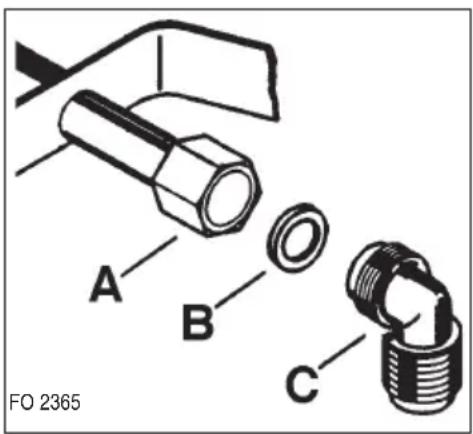

afb. 5

A) Aansluitpijp met wartel
B) Ringetje
C) Haakse fitting

Ombouw naar vloeibaar gas

Aanwijzingen m.b.t. de veiligheid

Het ingestelde type gas is aangegeven op een sticker naast de gasaansluiting. Bij ombouw moet de sticker worden vervangen.

Het ombouwen van gasinstallaties mag alleen door een erkend installateur uitgevoerd worden.

Vóór het ombouwen moet het apparaat worden losgekoppeld van gas- en stroomvoorziening: draai de gaskraan dicht en schakel de zekeringen in de huisinstallatie uit.

Vervangen van de sproeiers

• Verwijder de roosters.
• Neem het bovenste gedeelte en de gasontstekers.
• Met een steeksleutel van 7 schroeft U de gassproeiers los en neemt U ze weg, om ze te vervangen door diegene die overeenstemmen met het type gas (afb. 6).
• Hermonteer de delen door dezelfde handelingen te volgen, in tegengestelde zin.
• Vervang het indentificatieplaatje (geplaatst vlakbij de gastoevoerpijp) door het plaatje dat oveneenstemt met het nieuwe gastype. Dit identificatieplaatje vindt u in de verpakking van het inspuitstuk meegeleverd met het toestel.
  Indien de gasdruk verschillend is (of variabel) van dewelke voorzien, is het noodzakelijk een gepaste drukregelaar te plaatsen op de inlaattube, conform aan de normen.

• Ontsteek de brander.
• Breng de toets op de positie van de kleinste vlam.
• Verwijder de toets.

- Regel de bypass vijs met een dunne schroevendraaier (afb. 7).

In geval van transformatie van aardgas noor flessengas, het by-pass schroofje van de kranen goed vastschroeven.

In geval van transformatie van flessengas noor aardgas, het by-pass schroofje ongeveer 1/4 draai losschroeven, totdat men een kleine regelmatige vlam verkrijgt.

- Controleer tenslotte of er geen uitdovingen van de gaspit zijn door snel de toets van de maximale stand op de minimum stand te draaien.

bypass afregelschroef

Inbouw

Afmetingen wordenge gevenin millimeters

Su = sudderbrander

N = normaalbrander

W = wokbrander

Deze kookplaten zijn bestemd om te worden ingebouwd in geschikte werkbladen met een diepte tussen 550 en 600 mm. De afmetingen van de kookplaat zijn aangegeven in figuur 8.

Inbouw en montage

Inbouw in en bevestiging in het werkblad

De kookplaat kan gemonteerd worden in een werkblad met uitsnijmaten zoals aangegeven in figuur 9. De afstand van de uitsnede tot de achterwand moet minstens 55 mm zijn. De afstand tussen de uitsnede en een eventuele rechter of linker zijwand die hoger is dan de kookplaat dient minstens 100 mm te bedragen.

De bevestiging van de kookplaat in het werkblad dient als volgt te worden uitgevoerd:

• plaats de bijgeleverde afdichting op de rand van de voorkant van de uitsnede op 11 millimeter van de zijkanten en op 10 mm van de achterkant, waarbij u erop let dat de uiteinden elkaar raken zonder elkaar te overlappen (zie fig. 10);
• plaats de kookplaat goed in het midden van de opening in het werkblad;
• bevestig de kookplaat in het werkblad met de daarvoor bestemde bijgeleverde haken (zie fig. 11).

Het uitstekende dichtingsmateriaal moet met een mes van hout of kunststof worden verwijderd om beschadigingen aan de werkplaat te voorkomen.

Om het dichtingsmateriaal volledig te kunnen verwijderen, dient u het kunststofmes schuin te houden (in een hoek van 45°C houden).

Het aandraaien van de schroeven is voldoende om de afdichting te laten hechten, het teveel aan afdichtingsmateriaal kan makkelijk worden verwijderd.

De rand van de kookplaat zorgt voor een dubbele afdichting die een absolute garantie biedt tegen het binnendringen van vloeistoffen.

Inbouwmogelijkheden

Op een keukenmeubel met deur

Zorg er altijd voor, dat de onderzijde van de kookplaat minimaal 20 mm verwijderd is van onderliggende kastdelen of voorwerpen.

Een aanbevolen oplossing ziet u in afb. 12. Het paneel onder de kookplaat moet eenvoudig kunnen worden verwijderd, zodat bij evt. reparatie de kookplaat kan worden losgekoppeld.

Boven een oven

Voor de inbouwopeningen, zie afb. 9.

Er zijn twee ventilatie-openingen vereist. De afbeeldingen 13 en 14 tonen twee mogelijke oplossingen.

De elektrische aansluitingen voor de oven en de kookplaat moeten toegankelijk blijven en afzonderlijk gelegd worden.

Zorg ervoor dat de onderzijde van een bovenkast altijd minimaal 650 mm verwijderd is van de kookplaat (afb. 9).

Indien boven de kookplaat een afzuigkap van 60 cm wordt geplaatst, zorg er dan voor, dat de bovenkasten links en rechts van de kap minimaal 550 mm afstand hebben tussen de onderkant van de kasten en het werkblad.

Dit om te voorkomen dat eventueel de afdekplaat niet geplaatst kan worden.

afb. 12

afb. 13

afb. 14

Service en originele onderdelen

Deze machine is voor het verlaten van de fabriek getest en bestudeerd door experts en specialisten, om u het beste resultaat te geven.

Eventuele reparatiewerkzaamheden moeten met de grootste zorg en attentie gedaan worden.

Daarom adviseren wij dat in het geval van problemen u contact opneemt met de dichtsbijzijnde Service Centre en opgave doet van de aard van het probleem, het model (Mod.), het produktnummer (Prod.No.) en het serienummer (Ser.No) aangegeven op het typeplaatje in de inspuitset.

Originele onderdelen, goedgekeurd door de fabrikant en met dit symbool zijn alleen verkrijgbaar bij ons Service Centre en erkende onderdelen winkels.

Europese Garantie

Dit apparaat wordt door Electrolux in elk van de achter in deze handleiding genoemde landen gedurende de in het bij het apparaat behorende garantiebewijs genoemde periode of anderszins bij de wet gegarandeerd. Als u van een van deze landen verhuist naar een ander van de hieronder genoemde landen, verhuist de garantie op het apparaat met u mee. De volgende beperkingen zijn hierop van toepassing:

• De garantie op het apparaat begint op de datum van eerste aankoop van het apparaat. Deze datum dient te worden aangetoond door overlegging van een geldig, door de verkoper van het apparaat afgegeven aankoopbewijs.
• De garantie op het apparaat geldt voor dezelfde periode en in dezelfde mate voor arbeidsloon en onderdelen als van toepassing in uw nieuwe land van vestiging op dit specifieke model of deze specifieke serie apparaten.
• De garantie op het apparaat is persoonlijk, geldt dus voor de oorspronkelijke koper van het apparaat en kan niet worden overgedragen op een andere gebruiker.
• Het apparaat wordt geïnstalleerd en gebruikt in overeenstemming met de door Electrolux afgegeven instructies en wordt alleen in huis gebruikt, dat wil zeggen, het apparaat wordt niet gebruikt voor commerciële doeleinden.
• Het apparaat wordt geïnstalleerd in overeenstemming met alle relevante voorschriften die in uw nieuwe land van vestiging van kracht zijn.

De voorwaarden van deze Europese garantie tasten geen van de aan u bij de wet verleende rechten aan.

Garantie/serviceafdeling

België

WAARBORGVOORWAARDEN

Onze toestellen worden met de grootst mogelijke zorgvuldigheid geproduceerd. Desondanks kan het voorkomen dat er een defect optreedt. Onze klantendienst zal dit op verzoek herstellen, zowel binnen als buiten de waarborgtermijn. De levensduur van het toestel wordt daardoor niet negatief beïnvloed.

Onderstaande waarborgvoorwaarden zijn gestoeld op de EU Richtlijn 99/44/EG en het Burgerlijk Wetboek. De daaruit voortvloeiende rechten blijven onverlet.

Ook de waarborgverplichtingen van de verkoper naar de eindgebruiker blijven onaangetast. Voor dit toestel verlenen wij waarborg volgens onderstaande voorwaarden:

1. Wij verhelpen kosteloos met inachtneming van de voorwaarden 2 tot en met 15 gebreken aan het toestel die zich openbaren binnen 24 maanden vanaf de datum van levering aan de eindgebruiker. Deze waarborgvoorwaarden zijn niet van toepassing in geval van professioneel of daarmee gelijk te stellen gebruik.
2. De waarborgprestatie houdt in dat het toestel kosteloos wordt teruggebracht in de toestand die het had voor het defect optrad. Gebrekkige onderdelen worden hersteld of vervangen. Kosteloos vervangen onderdelen worden ons eigendom.
3. Het gebrek moet terstond gemeld worden, om mogelijke verdere schade te voorkomen.
4. Voor een beroep op waarborg dient het aankoopbewijs met aankoop- en/of leveringsdatum te worden overlegd.
5. De waarborg heeft geen betrekking op schade aan kwetsbare onderdelen, zoals (vitrokeramisch) glas, kunststof, rubber, die ontstaan is door onzorgvuldig gebruik
6. De waarborg heeft geen betrekking op kleine afwijkingen van de gestelde kwaliteit die voor de waarde en deugdelijkheid van het toestel onbeduidend zijn.

7. De waarborg geldt evenmin voor schade veroorzaakt door:

8. chemische en elektrochemische inwerking van water,

9. abnormale milieuomstandigheden in het algemeen
10. voor het toestel oneigenlijke bedrijfsomstandigheden

11. contact met agressieve stoffen.

12. De waarborg heeft geen betrekking op gebreken door transportschade die buiten onze verantwoordelijkheid is ontstaan, niet vakkundige installatie of montage, verkeerd gebruik, gebrekkig onderhoud, of het niet in acht nemen van de gebruiks- of montageaanwijzingen.

13. Het recht op waarborg vervalt wanneer het defect werd veroorzaakt door herstelling of ingrepen door derden die niet bevoegd of niet deskundig zijn, of wanneer het toestel voorzien werd van toebehoren of onderdelen die niet origineel zijn en daardoor een defect veroorzaken.
14. Toestellen die gemakkelijk kunnen worden vervoerd dienen te worden overhandigd of gezonden naar onze klantendienst. Herstelling ter plaatse kan slechts worden gevraagd voor grote of ingebouwde toestellen.

15. Indien het toestel zodanig is ingebouwd, ondergebouwd, opgehangen of geplaatst dat de benodigde tijd voor het in- en uitbouwen samen meer dan 30 minuten bedraagt, dan worden de hierdoor ontstane extra kosten aan de gebruiker in rekening gebracht. Schade die ontstaat door abnormale in- of uitbouw komt ten laste van de gebruiker.

16. Indien binnen de waarborgperiode de herstelling van hetzelfde gebrek meermaals mislukt of de herstellingkosten disproportioneel zijn wordt in overleg met de gebruiker een gelijkwaardige vervanging geleverd. In geval van vervanging behouden we ons het recht voor om een vergoeding te rekenen naar rato van de verstreken gebruiksperiode.

17. Herstelling onder waarborg heeft geen verlenging van de waarborgtermijn noch aanvang van een nieuwe waarborgtermijn tot gevolg.
18. Op herstellingen geven wij een waarborg van 12 maanden, uitsluitend op hetzelfde gebrek.
19. Verdere of andere rechten, in het bijzonder vergoeding van schade ontstaan buiten het toestel, zijn uitgesloten voor zover een aansprakelijkheid niet wettelijk is vastgelegd. In geval van aansprakelijkheid zal een vergoeding de aankoopwaarde van het toestel niet overtreffen.

Deze waarborgvoorwaarden gelden voor in België gekochte en/of in gebruik zijnde toestellen. Indien een toestel naar het buitenland wordt gebracht dient de gebruiker na te gaan of het toestel voldoet aan de technische voorwaarden ( o.a. spanning, frequentie, installatievoorschriften, gassoort, klimaatomstandigheden) in het betreffende land. Voor in het buitenland aangeschafte toestellen dient de gebruiker zich zelf te vergewissen van de bepalingen in België. Noodzakelijke of gewenste aanpassingen vallen niet onder de waarborg, en kunnen niet altijd worden aangebracht.

Ook na afloop van de waarborgtermijn staat onze klantendienst u ter beschikking.

Adres van onze klantenservice BELGIË

Tel: Fax:
