Warnungen und wichtige Hinweise

Ihr neues Gerät ist einfach zu bedienen. Dennoch sollte diese Anleitung vor Installation und erstmaligem Gebrauch des Gerätes vollständig durchgelesen werden. Auf diese Weise vermeiden Sie Bedienungsfehler und garantieren den absolut sicheren Betrieb Ihres Gerätes bei optimierten Leistungen sowie eine umweltgerechte Entsorgung. Diese Bedienungsanleitung muss gemeinsam mit dem Gerät aufbewahrt werden, damit Sie sie jederzeit zu Rate ziehen können. Sollten Sie das Gerät verkaufen oder einer anderen Person überlassen, so händigen Sie bitte auch diese Bedienungsanleitung aus, damit sich der neue Besitzer über den Betrieb und die Warnungen und Hinweise informieren kann.

Installation

• Die Installation des Gerätes und der Anschluss an die elektrische Stromversorgung dürfen ausschließlich durch FACHPERSONAL durchgeführt werden. Vor der Durchführung jeglicher Arbeiten muss das Gerät von der elektrischen Stromversorgung GETRENNT werden.
• Stellen Sie sicher, dass die Luft frei um das Gerät zirkulieren kann. Eine ungenügende Belüftung führt zur Verringerung des Sauerstoffgehaltes.
• Betreiben Sie das Gerät nur mit der Gasart, die auf dem aufgeklebten kleinen Typenschild, das sich neben dem Gasanschlussrohr befindet, angegeben ist.
• Dieses Gerät ist nicht an eine Vorrichtung für die Abgasabführung angeschlossen. Diese muss gemäß den geltenden einschlägigen Bestimmungen installiert und angeschlossen werden. Die Vorschriften zur Lüftung müssen besonders aufmerksam befolgt werden.
• Beim Gebrauch einer Kochmulde mit Gasbetrieb entstehen im Installationsraum des Gerätes Wärme und Feuchtigkeit. Der Raum muss entweder über natürliche Öffnungen belüftet werden oder es muss eine Abzugshaube installiert werden, deren Rohr direkt ins Freie führt.
• Bei intensivem oder länger andauerndem Gebrauch des Gerätes muss die Belüftung z. B. durch das Öffnen eines Fensters verbessert oder der mechanische Abzug durch Erhöhen der Leistungsstufe der Abzugshaube (sofern vorhanden) verstärkt werden.
• Nach dem Auspacken des Gerätes sicherstellen,

dass dieses nicht beschädigt und dass das Elektrokabel in einwandfreiem Zustand ist. Andernfalls vor dem Fortsetzen der Installationsarbeiten den Händler informieren.

- Der Hersteller lehnt jegliche Verantwortung für den Fall ab, dass nicht alle Sicherheitsmaßnahmen getroffen wurden.

Sicherheit der Benutzer

• Dieses Gerät darf nur durch von Erwachsenen benutzt werden. Kindern darf es nicht erlaubt sein, sich an den Knebeln zu schaffen zu machen oder mit dem Gerät zu spielen.
• Kinder und Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu benutzen, sollten dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.
• Zugängliche Teile dieses Gerätes werden während des Betriebs heiß und bleiben auch nach dem Ausschalten noch eine gewisse Zeit heiß. Kinder sollten bis zur Abkühlung ferngehalten werden.

Während des Gerätebetriebs

• Dieses Produkt wurde zum nicht professionellen Kochen von Speisen in normalen Haushalten entwickelt. Benutzen Sie es für keinen anderen Zweck.
• Es ist gefährlich, die Gerätespezifikationen irgendwie zu ändern.

• Halten Sie das Gerät stets sauber. Nahrungsmittelrückstände könnten einen Brand verursachen.

• Für die Reinigung des Gerätes keinen Dampf oder Dampfreiniger verwenden.

• Nach der Benutzung des Gerätes sicher stellen, dass alle Knebel auf "AUS" stehen.
• Falls Sie eine Stromsteckdose in der Nähe dieses Gerätes benutzen, achten Sie darauf, dass die Kabel der jeweiligen Elektrogeräte das Gerät nicht berühren und weit genug entfernt von den heißen Geräteflächen sind.

Service

- Bei Betriebsstörungen sollte unter keinen Umständen versucht werden, das Gerät selbst zu reparieren. Reparaturen durch unerfahrene Personen können zu Verletzung oder zu schwerwiegenden Funktionsstörungen führen. Konsultieren Sie zunächst diese Bedienungsanleitung. Falls Sie die gewünschten Informationen nicht finden, kontaktieren Sie das zuständige Electrolux Service Center in ihrer Nähe. Servicearbeiten an diesem Gerät dürfen ausschließlich durch eine autorisierte Kundendienststelle durchgeführt werden. Immer auf Original-Electrolux-Ersatzteilen bestehen.

Informationen zum Umweltschutz

- Alle verwendeten Materialien sind umweltverträglich und recyclebar. Leisten Sie bitte Ihren Beitrag zum Umweltschutz, indem Sie das Altgerät durch differenzierte Mülltrennung sachgerecht entsorgen lassen.

- Wenn Sie ein Altgerät entsorgen, machen Sie es zuvor unbrauchbar, indem Sie das Kabel abschneiden.

- Das Symbol auf dem Produkt oder seiner Verpackung weist weist darauf hin, dass dieses Produkt nicht wie als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem sie das Produkt gekauft haben.

Bedienung des Gerätes

Entfernen Sie vor Gebrauch des Gerätes das gesamte Verpackungsmaterial einschließlich Werbeaufklebern und eventueller Schutzfolien.

Schaltelemente an der Bedienungsleiste

Die Wahlschalter können in drei verschiedene Stellungen gedreht werden:

keine Gaszufuhr

maximale Gaszufuhr

minimale Gaszufuhr

Entzünden der Gasbrenner

Der Brenner wird eingeschaltet, bevor man Töpfe oder Pfannen aufsetzt.

Drücken Sie den Knopf mit einem aufgezeichneten kleinen Funken. Drücken Sie den Drehknopf für die entsprechende Kochstelle nach unten und drehen ihn gegen den Uhrzeigersinn zum Symbol "maximale Zufuhr". Halten Sie nach Entzünden der Flamme den Drehknopf noch für etwa 5 Sekunden gedrückt; diese Zeit ist nötig, um das "Thermoelement" (Abb. 1 - D) zu erwärmen und das Sicherheitsventil auszuschalten, das andernfalls die Gaszufuhr unterbrechen würde. Kontrollieren Sie sodann, ob die Flamme gleichmäßig ist, und drehen den Drehknopf auf die gewünschte Stärke. Sollte sich der Brenner trotz mehrmaligen Versuchen nicht entzünden lassen, so vergewissern Sie sich daß der Flammenverteilerring (Abb. 1 - B) und die Brennenkappe (Abb. 1 - A) richtig aufliegen. Drehen Sie zur Unterbrechung der Gaszufuhr den Drehschalter im Uhrzeigersinn bis zur Position "●".

A - Brennerkappe

Abb. 1

B - Flammenverteilerring

C - Zündkerze

D - Thermoelement

Den Steuerungsknebel nicht länger als 15 Sekunden gedrückt halten.

Falls die Flamme auch nach 15 Sekunden nicht angeht, den Knebel loslassen und auf Position "Aus" (●) drehen, mindestens 1 Minute vergehen lassen bevor man versucht den Brenner nochmals zu zünden.

Bei Stromausfall kann der Brenner auch manuell angezündet werden. Bringen Sie dazu eine Flamme an die Gaskochstelle, drücken Sie den Drehknopf für die entsprechende Kochstelle nach unten und drehen ihn gegen den Uhrzeigersinn zum Symbol "maximaler Gasaustritt".

- Drehen Sie die Flamme immer zurück oder löschen Sie sie, bevor Sie die Gefäße von den Kochstellen nehmen.

Damit die Flamme optimal ausgenutzt wird, sollten Töpfe verwendet werden, deren Durchmesser zu dem der Brenner paßt. Die Flamme soll nicht über den Rand des Töpfes hinausgehen.

Zudem sollte, sobald eine Flüssigkeit zu kochen beginnt, die Flamme soweit reduziert werden, daß sie den Kochvorgang gerade noch aufrechterhält.

Benutzen Sie nur Gefäße mit ebenem Boden.

Wenn Sie Fett oder Öl verwenden, dürfen Sie es wahrend des Kochvorgangs nicht aus den Augen lassen, da es sich bei Erhitzen entzünden kann.

Korrekter Gebrauch der Kochmulde

Für einen geringeren Gasverbrauch und verbesserten Wirkungsgrad nur Kochgeschirr mit flachem Boden und einem für die Kochstelle geeigneten Durchmesser verwenden, vgl. untenstehende Tabelle. Zudem sollte, sobald eine Flüssigkeit zu kochen beginnt, die Flamme soweit reduziert werden, dass sie den Kochvorgang gerade noch aufrecht erhält.

Edelstahl wird bei starker Erhitzung mit der Zeit bräunlich. Von Langzeitgaren mit Topfsteinen, Römertöpfen oder Gusseisenplatten wird daher abgeraten. Von der Verwendung von Aluminiumfolie während des Betriebs zum Schutz der Kochmulde ist ebenfalls abzusehen.

Stellen Sie sicher, dass die Kochgefäße nicht über den Rand der Kochmulde heraus stehen und mittig auf den Kochstellen stehen, um einen geringeren Gasverbrauch zu erzielen.

Stellen Sie keine instabilen oder verformten Gefäße auf die Kochstellen: sie stellen eine Unfallgefahr dar, da sie kippen oder ihr Inhalt auslaufen könnte.

Die Töpfe müssen in ausreichendem Abstand von den Bedienelementen bleiben.

Tabelle mit den Mindest- und Höchstdurchmessern der Töpfe auf den einzelnen Brennern.

Brenner Mindest- Höchst-	durchmesser durchmesser
Dreikreisbrenner 180 mm 260 mmNormalbrennerhinten 120 mm 220 mmvorn 120 mm 180 mmHilfsbrenner 80 mm 160 mm

Pflege und Wartung

Ziehen Sie vor jeder Reinigungsarbeit den Netzstecker des Gerätes und lassen Sie dieses abkühlen.

Reinigung der Kochmulde

Waschen Sie die emaillierten Teile mit lauwarmem Wasser und Spülmittel; benutzen Sie keine scheuernden Produkte, die zu Beschädigungen führen könnten.

Waschen Sie die Flammenverteilerringe und Brennerköpfe häufig mit heißem Wasser und Spülmittel und achten Sie darauf, dass alle Verkrustungen entfernt werden. Spülen Sie die Edelstahlteile nach Gebrauch gut mit Wasser ab und trocknen sie mit einem weichen Lappen. Benutzen Sie für hartnäckige Flecken die üblichen, nicht scheuernden Putzmittel oder Spezialprodukte, die überall im Handel erhältlich sind. Für die Reinigung keine Topfkratzer, Stahlwolle oder Säuren verwenden.

- Auf der Kochmulde sollten keine sauren oder alkalischen Rückstände verbleiben (z. B. Essig, Salz, Zitronensaft usw...).

Abstellroste der Kochmulde

Die Kochmulden sind mit leichten emaillierten Eisenrosten oder mit stärkeren und schweren Gusseisenrosten ausgestattet.

Die Roste können für die Reinigung von der Kochmulde abgenommen werden.

Achten Sie bitte darauf, die Gusseisenroste auf der Kochmulde nur in die vorgesehenen Aufnahmen zu legen, um die Kochmulde nicht zu zerkratzen oder zu beschädigen.

Die emaillierten Roste können mit warmer Seifenlauge gereinigt werden.

Nach dem Waschen die Roste wieder einsetzen und ihre korrekte Position überprüfen.

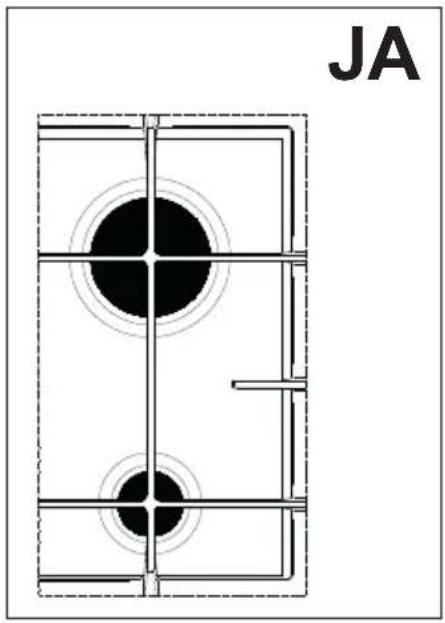

Für einen korrekten Betrieb der Brenner muss das Rostgitter wie in Abb. 3 gezeigt mittig über den Kochstellen angebracht werden.

Abb. 2

Elektrozünder

Bei den Herden mit automatischer Zündung wird diese Funktion durch eine Keramik-“Zündkerze” und eine Metallelektrode in ihrem Innern gewährleistet (siehe Abb. 1 - Buchstabe C). Nehmen Sie von Zeit zu Zeit eine gründliche Reinigung dieser Teile vor. Kontrollieren Sie außerdem zur Vermeidung von Zündschwierigkeiten, ob die Löcher des Flammenverteilerrings (Abb. 1 - Buchstabe B) nicht verstopft sind.

Abb. 3

Lassen Sie regelmäßig den ordnungsgemäßen Zustand und die Funktionstüchtigkeit der Gaszuleitung und, falls vorhanden, des Gasdruckreglers überprüfen. Bei schlechtem Zustand oder Betrieb keine Reparaturen, sondern die Ersetzung des defekten Teils veranlassen.

Störung, was tun?

Führen Sie bei einer Störung folgende Kontrollen aus, bevor Sie den lokalen Electrolux - Kundendienst rufen.

Störung	Abhilfe
■ Keine Funken beim Betätigen der elektrischen Zündung.	◆ Kontrollieren Sie, dass der Stecker korrekt eingesteckt ist und der Schalter auf ON steht.◆ Sicherstellen, dass der Sicherheitsschalter nicht ausgelöst ist (falls installiert).◆ Die Hauptsicherungen kontrollieren.◆ Kontrollieren, ob der Brennerdeckel und der Kranz nach dem Reinigen richtig eingesetzt sind.
■ Der Gasbrenner brennt ungleichmäßig.	◆ Kontrollieren, dass die Hauptdüse nicht blockiert und der Brennerkranz nicht durch Speisereste verstopft sind.◆ Kontrollieren, ob der Brennerdeckel und der Kranz nach dem Reinigen richtig eingesetzt sind.

Technische Daten

Leistung der Brenner

Dreikreisbrenner 4,0 kW

Normalbrenner 2,0 kW

Hilfsbrenner 1,0 kW

Kategorie II2E+3+

Geräteeinstellung G20/G25 (2E+) 20/25 mbar

Versorgungsspannung 230 V\~ 50 Hz

Geräteklasse 3

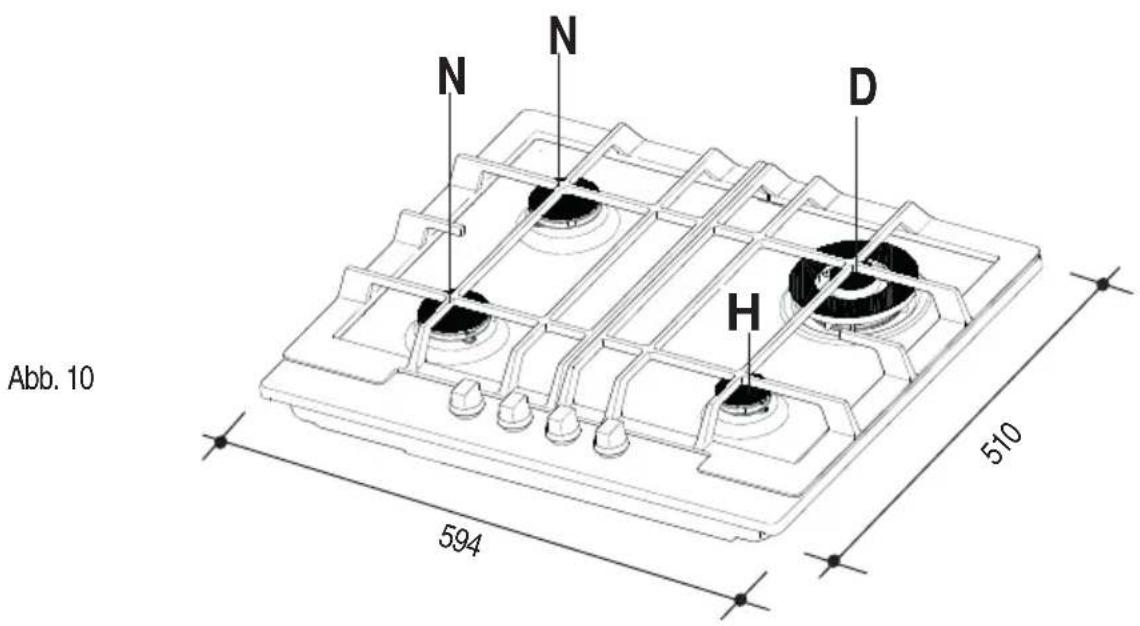

Abmessungen der Kochmulde

Breite 594 mm

Tiefe 510 mm

Abmessungen der Einbauöffnung

Breite 560 mm

Tiefe 480 mm

Tabelle 1 - Wärmebelastung, Gasdurchgang, Düsenkennzeichung

Brenner voll KLEIN VOLLWÄRMELEISTUNG WÄRME-BELASTUNG kW	WÄRME-BELASTUNG kW
		ERDGAS			Flüssigas 28-30/37 mbar
		Düsen 100/mm	m3/h		Düsen 100/mm	g/h
			G20 20 mbar	G25 25 mbar		G30	G31
Hilfsbrenner	1,0	0,33	70	0,095	0,111	50	73
Normalbrenner	2,0	0,45	96	0,190	0,221	71	145
Dreikreisbrenner	4,0	1,2	146	0,381	0,443	98	291

Tabelle 2 - Durchmesser des by-pass

Brenner ∅ By-pass in Hunderstel
Hilfsbrenner 28
Normalbrenner	32
Dreikreisbrenner	56

Montageanleitung

Wichtige Hinweise für den Installateur

• Die Seitenflächen der Mobel dürfen die Arbeitsfläche des Gerätes in ihrer Höhe nicht überschreiten.
• Die Installation des Gerätes in der Nähe von brennbarem Material (z.B. Vorhänge, Tücher etc.) muß vermieden werden.
• Die im Folgenden beschriebenen Installations- und Wartungsarbeiten müssen von Fachpersonen und gemäß den geltenden Richtlinien ausgeführt werden. Für diese Installation ist die Richtlinie NBN D 51.003 "Anschlüsse mit brennbarem Gas, das leichter ist als Luft" maßgebend.
• Vor jedem Eingriff muß das Gerät vom Stromnetz abgeschlossen werden. Sollte es unbedingt nötig sein, das Gerät unter Spannung zu lassen, müssen die nötigen Vorsichtsmalssnahmen getroffen werden.

Gasanschluss

Der Gasanschluß darf ausschließlich unter Verwendung eines AGB Hahnes ausgeführt werden. Vorgezogen werden starre Verbindungen oder biegsame Schläuche aus rostfreiem Edelstahl AGB. Vergewissern Sie sich bei Benutzung von Metallschläuchen, daß diese nicht mit beweglichen Teilen in Berührung kommen oder gequetscht werden. Gehen Sie bei einer Kombination Kochfläche-Herd mit derselben Vorsicht vor. Diese Kochmulde wird entweder mit Slochteren Gas (G25) mit einem Nominaldruck von 25 mbar oder mit Erdgas mit einem Druck von 20 mbar versorgt. Bei Verwendung dieser zwei Gasarten braucht nichts eingestellt zu werden. Bevor das Gerät montiert wird, muß man überprüfen, ob eine korrekte Versorgung des Gerätes gewährleistet ist. Bei voller Leistung darf die Druckverminderung nicht höher als 5% betragen. Der Druckverlust hängt von folgenden Eigenschaften ab:

• maximale Leistung des Zählers,
- Durchmesser und Länge des Rohres vor und nach dem Zähler,
- Durchlaßquerschnitt der verschiedenen Hähne im Kreislauf,
- Durchmesser eventueller Anschlußstücke.

Wichtig - Zur Gewährleistung eines korrekten Betriebes, einer Energieersparnis sowie einer langen Lebensdauer des Gerätes, muß der Speisedruck des Gerätes den empfohlenen Werten entsprechen.

Die Anschlußverschraubung für den Gaseintritt in das Gerät besitzt ein Gewinde G1/2". Beim Anschluß sind Belastungen jeder Art am Gerät zu vermeiden.

Auf dem Endstück der Rampe mit Schraubenmutter GJ 1/2" wird zwischen die Teile ein Dichtungsring eingesetzt. Die Messingteile mit Kegelgewinde werden zuerst leicht angeschraubt, dann wird das Anschlußstück in die gewünschte Richtung gebracht und anschließend zieht man alles fest an.

Die in der Abb.5 dargestellten Teile werden direkt in der Fabrik montiert. Bevor das Gerät unsere Fabrik verließ, wurde es von spezialisierten Fachleuten so getestet und einreguliert, daß Ihnen der bestmögliche Betrieb sicher ist.

WICHTIG! Sobald die Installation beendet ist, muß die Dichtheit aller Verbindungs-stücke mit Seifenlösung überprüft werden. Niemals eine Flamme dazu benutzen.

A - Überwurfmutter
B - Dichtung
C - Anschlusswinkel

Abb. 5

Elektrischer Anschluß

Das Gerät ist für den Betrieb mit einer Spannung von 230 V Einphasenstrom vorgesehen.

Der Anschluß muß entsprechend der geltenden Normen und Vorschriften durchgeführt werden.

Vor Anschluß des Gerätes:

1. Sicherstellen, daß die Hauptsicherung sowie die Hausinstallation ausreichend ausgelegt sind;

2. Sicherstellen, daß die Stromversorgung gemäß den geltenden Regeln ordentlich geerdet ist;

3. Sicherstellen, daß die Steckdose oder der für den Elektro-Anschluß benutzte zweipolige Umschalter nach dem Einbau in den Schrank leicht zugängig sind.

Das Gerät wird steckerfertig geliefert. Die vorhandene Netzanschlussleitung mit Stecker ist an eine Schutzkontaktsteckdose (230 V\~, 50 Hz) anzuschließen.

Die Schutzkontaktsteckdose muss vorschriftsmäßig installiert sein und abgesichert sein.

Wenn das Gerät direkt ans Netz angeschlossen wird, ist es erforderlich, einen zweipoligen Umschalter zwischen dem Gerät und der Stromzufuhr zu installieren, und zwar mit einer Kontaktöffnungsweite von 3 mm und so ausgelegt, daß er der erforderlichen Belastung gemäß den geltenden Regeln entspricht.

Das Anschlußkabel muß so verlegt sein, daß in keinem Teil eine Temperatur von 90°C übersteigt.

Das braune Phasenkabel (das von der Klemme "L" der Klemmleiste kommt) muß immer mit der Phase des Stromnetzes verbunden werden.

Auswechseln des Anschlußkabels

Die Kochmulde ist mit einer dreipoligen Klemmleiste ausgestattet, deren Kabel für einen Betrieb mit 230 V Einphasenstrom vorgesehen sind.

Das Erdungskabel wird mit der mit dem Symbol gekennzeichneten Klemme verbunden. Nachdem das Kabel mit der Klemmleiste verbunden wurde, wird es mit der Kabelbefestigung fixiert.

Sollte es notwendig sein, das Kabel auszutauschen, so dürfen ausschließlich Kabel des Typs H05V2V2-F T90 verwendet werden, deren Querschnitt der Belastung und der Betriebstemperatur standhalten. Weiters muß das gelbgrüne Erdungskabel ca. 2 cm länger sein als die Phasenkabel (Abb. 6).

Um Zugang zu den Klemmen zu bekommen, öffnen Sie die Abdeckung der Klemmleiste wiefolgt:

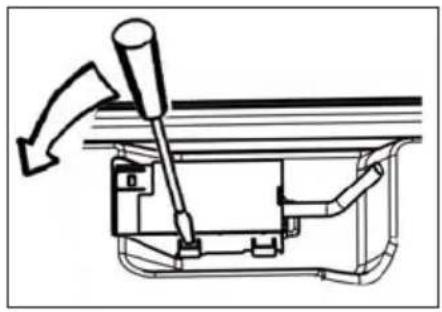

1. Führen Sie die Spitze eines Schraubenziehers unter die Vorsprünge an der sichtbaren Seite des Klemmkastens ein (Abb. 7);
2. Drücken Sie leicht und führen Sie eine Hebelbewegung nach oben aus.

Dann Anschluß der Netzanschlußleitung mit Spezialwerkzeug vornehmen.

Abb. 6

Umstellung auf eine andere Gasart

Auswechseln der brennerdüsen

• Zuerst die Roste entfernen;
- Danach die Abschlußkappen und die Flammenverteiler von den Brennernabnehmen;
- Mit einem 7 mm Steckschlüssel die Düsen aufschrauben, abnehmen und durch die, dem verwendeten Gas entsprechenden Düsen ersetzen (siehe Tabelle 1 - Technische Daten);
• Die Teile werden in umgekehrter Reihenfolge der beschriebenen Schrittewieder zusammengesetzt.
- Danach muß das Eichschild, welches sich neben der Gasanschluß-öffnung befindet, mit dem, der neuen Gasart entsprechenden Schild ausgetauscht werden. Dieses befindet sich im Zubehörmit den Düsen.

Einstellung des Minimums

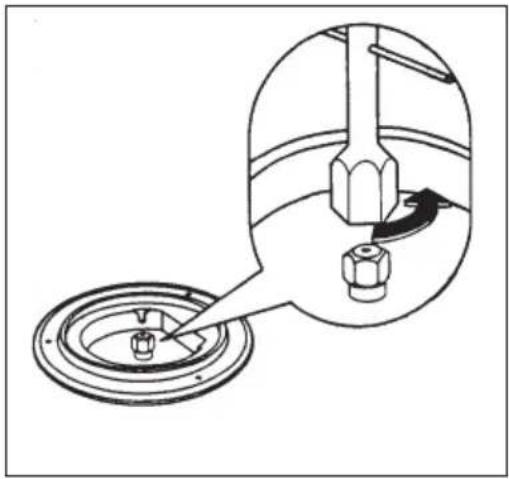

• Zum Einstellen der Kleinstelldüse wird der Hahn auf kleinste Flamme gedreht.
  • Den Wahlschalter abnehmen.
• Handelt es sich um einen Hahn mit Bypassnadel im Inneren des Stabes, so reicht es, je nach Gasart fester oder lockerer zu schrauben. Im nächsten Absatz finden Sie die ensprende Anleitung.
• Bei Umstellung von Erdgas auf Flüssiggas die Bypassnadel der Gashähne ganz anschrauben. Bei Umstellung von Flüssiggas auf Erdgas die Bypassnadel um etwa eine Vierteldrehung auf schrauben, bis man eine gleichmäßige kleine Flamme erhält.
• Zuletzt wird kontrolliert, daß der Brenner beim raschen Wechsel von größter zu kleinster Flamme nicht erlischt.
  • Die Teile werden dann in umgekehrter Reihenfolge der beschriebenen Schritte wieder zusammen-gesetzt.
  • Die beschriebenen Schritte zur Anpassung können mühelos durchgeführt werden, wie auch immer die Kochmulde positioniert oder fixiert ist.

Sicherheitshinweise für den Einbau der Mulde

• Bei den Einbaumöbeln müssen Furniere oder Kunststoffbeläge mit hitzebeständigem Kleber (100 Grad C) verarbeitet sein. Sind Kunststoffbeläge oder Kleber nicht genügend temperaturbeständig, so kann sich der Belag verformen oder lösen.
  • Die Verwendung von Holz-Wandabschlußleisten aus Massivholz auf Arbeitsplatten, hinter den Kochstellen ist zulässig, sofern die Mindestabstände eingehalten werden.
• Unter der Gasmulde muß mit einem Mindestabstand von 50 mm. ein nur mit Werkzeug herausnehmbarer Zwischenboden angebracht werden. Der Zugang für den Fachmann muß möglich sein.
• Unterhalb der Kochmulde darf kein Backofen eigebaut werden.
• Bei Einbau direkt neben einem Hochschrank ist ein Sicherheitsabstand von mind. 50 mm einzuhalten. Die Seitenfläche des Hochschranks ist mit wärmefestem Material zu verkleiden.
• Der Seitenabstand zu Hochschränken sollte aus arbeitstechnischen Erfordernissen jedoch mindestens 300 mm betragen.
• Der Abstand zur Rückwand muß mindestens 55 mm betragen, seitlich zur Wand 80 mm.
• Es ist dafür zu sorgen, daß wegen Brandgefahr keine feuergefährlichen oder leicht entzündbaren oder durch Wärme verformbaren Gegenstände direkt unter der Mulde angeordnet bzw. gelegt werden.
• Der Unterbauschrank unter der Gasmulde muß falls sich bei raschem Öffnen oder Schließen der Möbeltür die Flamme der Gasbrenner unruhig verhält oder erlischt, mit einer Rückwand versehen werden. Unterbauschrank und Kochfeld sind dadurch lufttechnisch getrennt.
• Das Gerät entspricht dem Typ "Y". Geräte dieses Typs dürfen nur einseitig neben höheren Küchen-möbeln, Geräten oder Wänden eingebaut werden.

Einbau in Küchenanbaumöbeln

Maßangaben in mm

H = Hilfsbrenner
N = Normalbrenner
D = Dreikreisbrenner

Diese Kochmulde kann in Kücheneinbaumöbel eingesetzt werden, die eine Tiefe zwischen 550 und 600 mm. sowie die geforderten Eigenschaften aufweisen.

Die Maße der Kochmulde sind in Abb. 10 angegeben.

Einbau und Befestigung

Die Kochmulde kann in ein Möbel eingesetzt werden, das eine Einbauöffnung mit den in Abb. 11 angegebenen Abmessungen aufweist. Die Einbauöffnung muss mindestens 55 mm von der Rückwand entfernt sein. Eine eventuell vorhandene Seitenwand rechts oder links, die über die Höhe der Kochmulde hinausgeht, muss mindestens 100 mm von der Öffnung im Top entfernt sein.

Die Befestigung der Kochmulde auf dem Unterbau muss wie folgt durchgeführt werden:

bängen Sie die spezielle mitgelieferte Dichtung auf dem Rand der Vorderseite der Einbauöffnung, 11 mm von den Seitenrändern bzw. 10 mm vom hinteren Rand an, wobei darauf zu achten ist, dass die Enden genau aufeinander passen und sich nicht überlappen (siehe Abb. 12);

danach die Kochmulde korrekt ausgerichtet in die Öffnung im Möbel einsetzen;

zuletzt die Kochmulde anhand der mitgelieferten Befestigungswinkel am Möbel befestigen (siehe Abb. 13).

Beim Anziehen der Befestigungswinkel durchdringen die Kanten der Kochmulde die Dichtungsmasse.

Die überstehende Dichtungsmasse sollte mit einem Holz oder Kunststoffmesser entfernt werden um Beschädigungen an der Arbeitsplatte zu vermeiden. Zur Vollständigen Entfernung der Dichtungsmasse bitte das Kunstoffmesser schräg ansetzen (45°C Winkel ansetzen).

Der Rand der Kochmulde bildet eine doppelte Labyrinthdichtung, die eine absolute Garantie gegen Flüssigkeitseinritt darstellt.

Abb. 11

Abb. 12

Abb. 13

Einbaumöglichkeit

Auf Unterbau mit Tür

Bei der Konstruktion des Unterbaumöbels müssen geeignete Vorkehrungen getroffen werden, damit mögliche Berührungen mit der Struktur der heißen Kochmulde während des Betriebs vermieden werden. Die empfohlene Lösung zur Vermeidung dieses Problems ist in der Abbildung 14 dargestellt.

Die Platte unterhalb der Kochmulde muss leicht zu entfernen sein, damit die Befestigung und das Lösen der Kochmulde durch den Kundendienst gewährleistet ist.

Auf Unterbau mit Backofen

Der Unterbau muss die in Abb. 11 angegebenen Abmessungen aufweisen und über Halterungen für eine wirksame Belüftung verfügen.

Zur Vermeidung übermäßig hoher Temperaturen sollte die Installation gemäß den Abb. 15 und 16 ausgeführt werden.

Die elektrischen Anschlüsse der Kochmulde und des Ofens müssen sowohl aus technischen Gründen als auch zur Erleichterung der frontalen Entnahme des Ofens getrennt ausgeführt werden.

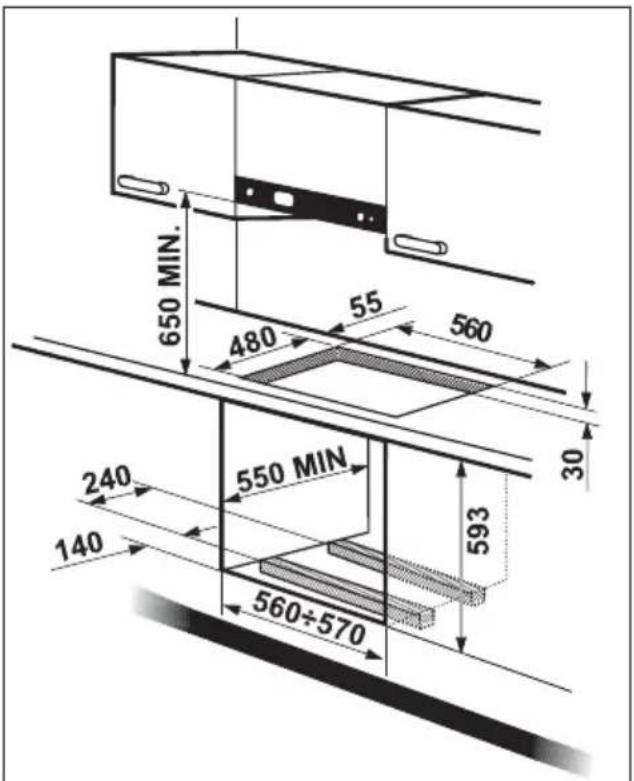

Hängeschränke oder Dunstabzugshauben müssen sich mindestens 650 mm über der Kochmulde befinden (Abb. 11).

Abb. 14

a) Abnehmbare Platte des Möbels b) Raum für eventuelle Anschlüsse

Abb. 15

Abb. 16

Kundendienst und Ersatzteile

Dieses Gerät wurde vor Verlassen des Werks einer Endabnahme und Einstellarbeiten durch Fachpersonal unterzogen, um den einwandfreien Betrieb zu gewährleisten. Alle in der Folge notwendigen Reparaturen oder Einstellarbeiten sind mit höchster Sorgfalt auszuführen.

Sie sollten sich aus diesem Grund stets an die Verkaufsstelle oder das Electrolux Service Center in ihrer Nähe wenden und die Art der Störung, das Gerätemodell (Mod.), die Gerätenummer (angeben No.) sowie die Seriennummer (Ser. No.). Diese Daten könnten Sie dem Schild entnehmen, das in der mitgelieferten Schutzhülle der Gasdüsen enthalten ist.

Garantie/serviceafdeling

België

WAARBORGVOORWAARDEN

Europäische Garantie

Für dieses Gerät besteht in den am Ende dieser Benutzerinformation aufgeführten Ländern eine Garantie von Electrolux für den Zeitraum, der in der Gerätegarantie oder andernfalls gesetzlich festgelegt ist. Wenn Sie aus einem dieser Länder in ein anderes der aufgeführten Länder ziehen, wird die Gerätegarantie unter folgenden Voraussetzungen mit übertragen:

• Die Gerätegarantie beginnt an dem Datum, an dem Sie das Gerät gekauft haben. Dies wird durch ein gültiges Kaufdokument bescheinigt, das von dem Verkäufer des Gerätes ausgestellt wurde.
• Die Gerätegarantie gilt für denselben Zeitraum und in demselben Ausmaß für Arbeitszeit und Teile, wie sie für dieses spezielle Modell oder diese spezielle Gerätereihe in Ihrem neuen Aufenthaltsland gelten.
  • Die Gerätegarantie ist personengebunden, d. h. sie gilt für den Erstkäufer des Geräts und kann nicht auf einen anderen Benutzer übertragen werden.
• Das Gerät wird in Übereinstimmung mit der von Electrolux herausgegebenen Anleitung installiert und verwendet und wird nur im Privathaushalt eingesetzt, d. h. nicht für gewerbliche Zwecke genutzt.
• Das Gerät wird in Übereinstimmung mit allen relevanten Bestimmungen installiert, die in Ihrem neuen Aufenthaltsland gelten.

Die Bestimmungen dieser europäischen Garantie haben keinerlei Auswirkungen auf die Rechte, die Ihnen gesetzlich zustehen.

Inhoud

Technische gegevens 76
