BEDIENUNGSANLEITUNG ZKE320X ZANKER

Benutzer-information

Kookplaat

Hob

Table de cuis- son

Kochfeld

Inhoud

Sicherheitsinformationen	29
Sicherheitshinweise	30
Gerätebeschreibung	32
Täglicher Gebrauch	32
Praktische Tipps und Hinweise	32

Reinigung und Pflege	33
Fehlersuche	34
Montage	35
Technische Daten	37
Umwelttipps	37

Änderungen vorbehalten.

Sicherheitsinformationen

Lesen Sie vor der Montage und Verwendung des Geräts sorgfältig die mitgelieferte Anleitung. Der Hersteller haftet nicht für Verletzungen oder Schäden, die durch eine fehlerhafte Montage entstehen. Bewahren Sie die Anleitung zum Nachschlagen auf.

Sicherheit von Kindern und schutzbedürftigen Personen

⚠️ Warnung! Es besteht Erstickungsgefahr, das Risiko von Verletzungen oder permanenten Behinderungen.

• Dieses Gerät kann dann von Kindern ab 8 Jahren, von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten sowie von Personen ohne bisherige Erfahrung im Umgang mit solchen Geräten bedient werden, wenn sie dabei von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt werden.
• Kinder dürfen nicht mit dem Gerät spielen.
• Halten Sie das Verpackungsmaterial von Kindern fern.
• Halten Sie Kinder und Haustiere vom Gerät fern, wenn es in Betrieb oder in der Abkühlphase ist. Berührbare Teile sind heiss.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
• Reinigung und Wartung des Geräts darf nicht von Kindern ohne Aufsicht erfolgen.

Allgemeine Sicherheit

- Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Berühren Sie nicht die Heizelemente.

• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.
• Kochen mit Fett oder Öl auf einem unbeaufsichtigten Kochfeld ist gefährlich und kann zu einem Brand führen.
• Versuchen Sie nicht einen Brand mit Wasser zu löschen, sondern schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke.
• Legen Sie keine Gegenstände auf dem Kochfeld ab.
• Benutzen Sie zum Reinigen des Gerätes keinen Dampfreiniger.
• Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel oder Topfdeckel auf die Oberfläche des Kochfelds, da diese heiß werden können.

Sicherheitshinweise

Montage

Warnung! Nur eine qualifizierte Fachkraft darf den elektrischen Anschluss des Geräts vornehmen.

• Entfernen Sie das gesamte Verpackungsmaterial.
• Stellen Sie ein beschädigtes Gerät nicht auf und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung.
  • Die Mindestabstände zu anderen Geräten und Küchenmöbeln sind einzuhalten.
• Seien Sie beim Umsetzen des Geräts vorsichtig, denn es ist schwer. Tragen Sie stets Sicherheitshandschuhe.
• Dichten Sie die Ausschnittskanten mit einem Dichtungsmittel ab, um ein Aufquellen durch Feuchtigkeit zu verhindern.
• Schützen Sie die Geräteunterseite vor Dampf und Feuchtigkeit.
• Installieren Sie das Gerät nicht direkt neben einer Tür oder unter einem Fenster. So kann heißes Kochgeschirr nicht herunterfallen, wenn die Tür oder das Fenster geöffnet wird.
• Wird das Gerät über Schubladen eingebaut, achten Sie darauf, dass zwischen dem Geräteboden und

der oberen Schublade ein ausreichender Abstand für die Luftzirkulation vorhanden ist.

- Der Boden des Geräts kann heiß werden. Wir empfehlen eine feuerfeste Trennplatte unter dem Gerät anzubringen, damit der Boden nicht zugänglich ist.

Elektrischer Anschluss

Warnung! Brand- und Stromschlaggefahr.

• Die elektrischen Anschlüsse müssen von einem qualifizierten Elektriker ausgeführt werden.
• Das Gerät muss geerdet sein.
- Vor der Durchführung jeglicher Arbeiten muss das Gerät von der elektrischen Stromversorgung getrennt werden.
- Stellen Sie sicher, dass Sie das richtige Kabel für den elektrischen Netzanschluss verwenden.
- Achten Sie darauf, dass das Netzkabel nicht lose hängt oder sich verheddert.
- Stellen Sie beim elektrischen Anschluss des Gerätes sicher, dass das Netzkabel oder ggf. der Netzstecker nicht mit dem heißen Gerät oder heißem Kochgeschirr in Berührung kommt.
- Achten Sie darauf, dass das Gerät ordnungsgemäß montiert wird. Wenn freiliegende oder ungeeignete Netzkabel oder Netzstecker verwendet werden, kann der Anschluss überhitzen.

• Sorgen Sie dafür, dass ein Berührungsschutz installiert wird.
• Kabel zugentlasten.
• Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Wenden Sie sich zum Austausch des beschädigten Netzkabels an den Kundendienst oder einen Elektriker.
• Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt sein.
• Verwenden Sie nur geeignete Trennvorrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze.

Gebrauch

Warnung! Es besteht Verletzungs-, Verbrennungs- und Stromschlaggefahr.

• Das Gerät ist für die Verwendung im Haushalt vorgesehen.
• Nehmen Sie keine technischen Änderungen am Gerät vor.
• Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt.
• Bedienen Sie das Gerät nicht mit feuchten oder nassen Händen oder wenn es mit Wasser in Kontakt gekommen ist.
• Legen Sie kein Besteck und keine Topfdeckel auf die Kochzonen. Sie werden heiß.
• Schalten Sie die Kochzonen nach jedem Gebrauch aus.
• Benutzen Sie das Gerät nicht als Arbeits- oder Abstellfläche.

Warnung! Es besteht Explosions- und Brandgefahr.

• Erhitzte Öle und Fette können brennbare Dämpfe freisetzen. Halten Sie Flammen oder erhitzte Gegenstände beim Kochen mit Fetten und Ölen von diesen fern.
  • Die von sehr heißem Öl freigesetzten Dämpfe können eine Selbstzündung verursachen.

• Bereits verwendetes Öl kann Lebensmittelreste enthalten und einen Brand bei niedrigeren Temperaturen als frisches Öl verursachen.

• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.

Warnung! Das Gerät könnte beschädigt werden.

• Stellen Sie kein heißes Kochgeschirr auf das Bedienfeld.
• Lassen Sie das Kochgeschirr nicht leerkochen.
• Schalten Sie die Kochzonen niemals ein, wenn sich kein Kochgeschirr darauf befindet, oder wenn das Kochgeschirr leer ist.
• Legen Sie keine Alufolie auf das Gerät.
• Lassen Sie keine säurehaltigen Flüssigkeiten wie Essig, Zitronensaft oder kalklösende Reinigungsmittel mit dem Kochfeld in Berührung kommen. Diese könnten matte Flecken verursachen.

Reinigung und Pflege

Warnung! Das Gerät könnte beschädigt werden.

• Reinigen Sie das Gerät regelmäßig, um eine Abnutzung des Oberflächenmaterials zu verhindern.
• Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl.
• Reinigen Sie das Geräts mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmchen, Lösungsmittel oder Metallgegenstände.

Entsorgung

Warnung! Verletzungs- oder Erstickungsgefahr.

• Für Informationen zur ordnungsgemäßen Entsorgung des Gerätes wenden Sie sich an die zuständige kommunale Behörde vor Ort.
  • Trennen Sie das Gerät von der Stromversorgung.
• Schneiden Sie das Netzkabel ab und entsorgen Sie es.

Kundendienst

- Wenden Sie sich zur Reparatur des Geräts an den Kundendienst. Wir empfehlen nur Originalersatzteile zu verwenden.

Kochfeldanordnung

1 Hintere Kochzone 1500 W
2 Vordere Kochzone 1000 W
3 Betriebs-Kontrolllampe
4 Einstellknöpfe

Kochzonen-Schalter

Symbol Funktion

0 Position „Aus“

Symbol Funktion

1 Niedrigste Kochstufe

6 Höchste Kochstufe

Täglicher Gebrauch

Warnung! Siehe Sicherheitshinweise.

Drehen Sie zum Einschalten und Erhöhen der Kochstufe den Schalter entgegen dem Uhrzeigersinn. Drehen Sie den Schalter im Uhrzeigersinn, um die Kochstufe zu verringern. Drehen Sie den Schalter auf 0, um die Kochzone auszuschalten.

Die Betriebs-Kontrolllampe leuchtet, sobald eine der Kochzonen eingeschaltet wird und leuchtet solange, bis die Kochzonen ausgeschaltet werden.

Vor der ersten Inbetriebnahme

Stellen Sie Kochgeschirr mit Wasser auf jede Kochzone, stellen Sie die höchste Kochstufe ein und lassen Sie das Gerät 10 Minuten eingeschaltet. Auf diese Wei-

Praktische Tipps und Hinweise

Warnung! Siehe Sicherheitshinweise.

Kochgeschirr

- Der Boden des Kochgeschirrs sollte so dick und flach wie möglich sein.

Energie sparen

se werden die Rückstände im Gerät verbrannt. Lassen Sie dann das Gerät auf der niedrigsten Kochstufe 20 Minuten eingeschaltet. Während dieser Zeit kann es zu Geruchs- und Rauchentwicklung kommen. Das ist normal. Sorgen Sie für eine ausreichende Belüftung.

Blitzkochplatte

Die Blitzkochplatte ist mit einem roten Punkt in ihrer Mitte gekennzeichnet. Sie heizt sich schneller als herkömmliche Kochplatten auf.

Die roten Punkte sind auf den Kochplatten aufgemalt. Sie können im Laufe der Zeit ihre Farbe verlieren oder ganz verschwinden. Dies hat jedoch keine Auswirkung auf den Gerätebetrieb.

• Verschließen Sie das Kochgeschirr, wenn möglich, immer mit einem Deckel.
• Stellen Sie das Kochgeschirr auf die Kochzone und schalten Sie diese erst dann ein.
• Schalten Sie die Kochzone vor dem Ende der Garzeit aus, um die Restwärme zu nutzen.

- Für zufriedenstellende Ergebnisse sollte der Durchmesser des Geschirrs und der verwendeten Kochzone gleich groß sein.

Verwenden Sie Töpfe und Pfannen mit einem Boden, der der Größe der Kochzonen entspricht.

Kochzone Durchmesser des Kochgeschirrs

Vorn max. 145 mm

Hinten max. 180 mm

Anwendungsbeispiele zum Kochen

Kochstu- fen- einstel- lung:

Verwendung:

0 Stellung „Aus“

Reinigung und Pflege

Warnung! Siehe Sicherheitshinweise.

Reinigen Sie das Gerät nach jedem Gebrauch. Achten Sie immer darauf, dass der Boden des Kochgeschirrs sauber ist.

Warnung! Trennen Sie vor Reinigungs- oder Wartungsarbeiten das Kochfeld immer vom Netz.

Das Kochfeld lässt sich am einfachsten reinigen, solange es noch warm ist; auf diese Weise kön-Speisereste leichter entfernt werden.

Warnung! Scharfe Gegenstände und scheuernde Reinigungsmittel können das Gerät beschädigen. Gen Sie das Gerät aus Sicherheitsgründen nicht einem Dampfstrahl- oder Hochdruckreiniger.

Kratzer oder dunkle Flecken beeinträchtigen die Funktionsfähigkeit des Geräts nicht.

Entfernen von Verunreinigungen:

1. Verwenden Sie feines Scheuerpulver oder ein Scheuerschwämmchen, um Verschmutzungen zu entfernen.

Kochstu-fen-einstel-lung:	Verwendung:
1 Warmhalten
2 Sanftes Köcheln
3 Köcheln
4 Braten/Bräunen
5 Zum Kochen bringen
6 Zum Kochen bringen/Schnell-Braten/Frittieren

1. Reinigen Sie das Gerät mit einem feuchten Tuch und etwas Spülmittel.
2. Anschließend die Kochplatte leicht aufheizen und trocknen lassen.
3. Reiben Sie die Kochzonen zur Vermeidung von Rost mit einem Tuch und einem Tropfen Olivenöl ein.

Wichtig! Verwenden Sie für die Edelstahlrahmen des Kochfelds ein handelsübliches Reinigungsmittel für Edelstahl.

Der Edelstahlrahmen der Kochplatte kann sich aufgrund der Hitzebelastung leicht verfärben.

Edelstahl kann anlaufen, wenn es zu stark erhitzt wird. Verwenden Sie zum Kochen keine Topfsteine, Römertöpfe oder Gusseisenplatten.

Problem Mögliche Ursache und Abhilfe
Das Gerät funktioniert nicht.	Sehen Sie im Sicherungskasten nach, ob die Sicherung des Geräts ausgelöst hat. Wenn die Sicherung öfter auslöst, wenden Sie sich an eine Elektrofachkraft.
Die Kochzone heizt nicht auf.	Vergewissern Sie sich, dass das Gerät und die Stromversorgung eingeschaltet sind.Drehen Sie den richtigen Kochzonenknopf.Sehen Sie im Sicherungskasten nach, ob die Sicherung des Geräts ausgelöst hat. Wenn die Sicherung öfter auslöst, wenden Sie sich an eine Elektrofachkraft.
Die Heizleistung des Kochfelds ist nicht zufriedenstellend.	Vergewissern Sie sich, dass das Kochfeld sauber und trocken ist.Kontrollieren Sie, ob das Kochgeschirr die für die Kochzone passende Größe hat.Verwenden Sie ausschließlich Kochgeschirr mit ebenen Böden.Stellen Sie sicher, dass die Einstellung für die Kochart geeignet ist.

Wenn ein Problem vorliegt, versuchen Sie zunächst, die Ursache des Problems herauszufinden und das Problem selbst zu beheben. Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an Ihren Händler oder an den Kundendienst.

Wenn Sie das Gerät falsch bedient haben oder es nicht von einer autorisierten Fachkraft angeschlossen wurde, kann auch während der Garantiezeit für den Besuch eines Kundendiensttechnikers oder Händlers eine Gebühr anfallen.

Halten Sie folgende Angaben bereit, damit Ihr Anliegen schnell und ordnungsgemäß bearbeitet werden

kann. Die erforderlichen Angaben finden Sie auf dem Typenschild.

• Modell ......
• Produktnummer (PNC) ......
• Seriennummer (S.N.) ......
  Verwenden Sie ausschließlich Originalersatzteile. Diese sind beim Kundendienst und autorisierten Ersatzteilhändlern erhältlich.

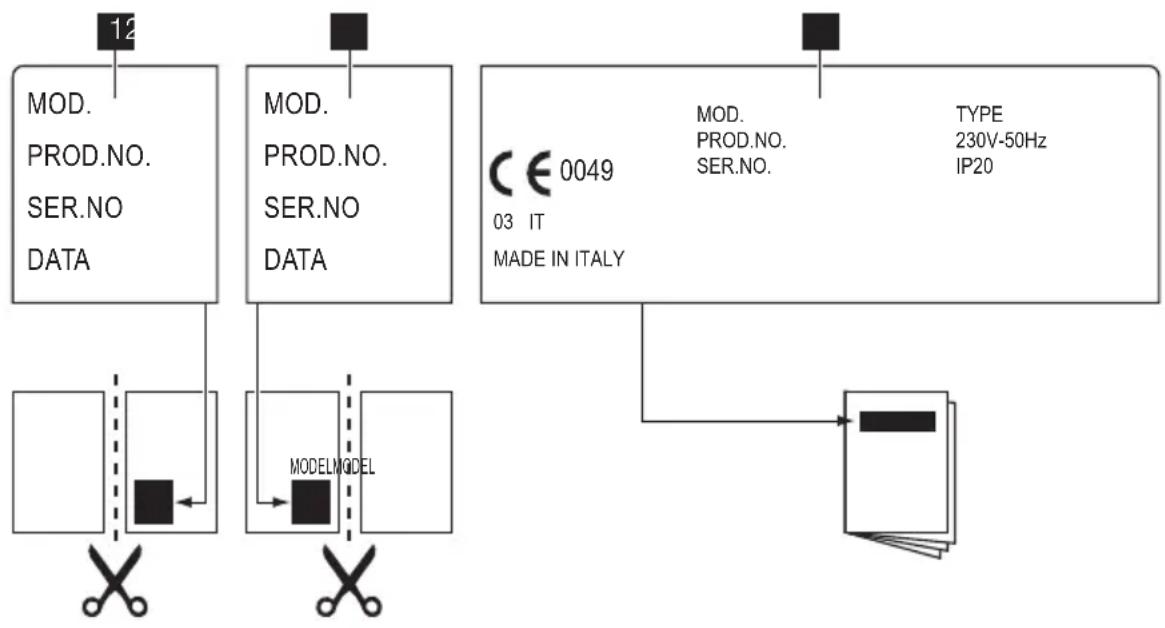

Im Zubehörbeutel mitgelieferte Aufkleber

Bringen Sie die Aufkleber, wie unten gezeigt, an:

1 Kleben Sie ihn auf die Garantiekarte und verschicken Sie diesen Teil
2 Kleben Sie ihn auf die Garantiekarte und behalten Sie diesen Teil

3 Kleben Sie ihn auf die Gebrauchsanweisung

Montage

! Warnung! Siehe Sicherheitshinweise.

Montage

⚠️ Warning! Lesen Sie die Gebrauchsanleitung sorgfältig und folgen Sie den Anweisungen. Es besteht Verletzungsgefahr und das Gerät könnte beschädigt werden.

- Vergewissern Sie sich, dass das Gerät beim Transport nicht beschädigt wurde. Schließen Sie das Gerät nicht an, wenn Beschädigungen festzustellen

sind. Wenden Sie sich bei Bedarf an den Lieferanten.

• Einbaugeräte dürfen nur nach dem Einbau in bzw. unter normgerechte, passende Einbauschränke und Arbeitsplatten betrieben werden. Achten Sie darauf, dass die Einbauschränke und Arbeitsplatten den Normen entsprechen.
• Halten Sie unbedingt alle geltenden Vorschriften und Normen (Sicherheitsvorschriften, Vorschriften zum Recycling, Vorschriften zur elektrischen Sicherheit

usw.) des Landes ein, in dem Sie das Gerät verwenden.

Warnung! Es besteht Verletzungsgefahr durch Stromschläge.

• Die Netzanschlussklemme liegt an Spannung.
• Die Netzanschlussklemme muss spannungsfrei gemacht werden.
- Wenn sich die Montagehalterung in der Nähe der Klemmenleiste befindet, sorgen Sie dafür, dass das Netzanschlusskabel nie in Kontakt mit der Kante der Halterung kommt.

Elektrischer Anschluss

• Erden Sie das Gerät gemäß den Sicherheitshinweisen.
• Vergewissern Sie sich, dass die Netzspannung und -frequenz in Ihrer Region mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen.
• Das Gerät wird mit einem Netzkabel geliefert. Dazu muss ein passender Stecker verwendet werden, der für die auf dem Typenschild angegebene Gesamtstromaufnahme ausgelegt ist. Der Stecker muss in eine passende Steckdose gesteckt werden.
• Elektrische Bauteile dürfen nur vom Kundendienst oder von einer Fachkraft installiert oder ausgewechselt werden.
• Schließen Sie das Gerät nur an eine sachgemäß installierte Schutzkontaktsteckdose an.
• Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät vom Stromnetz trennen möchten. Ziehen Sie dazu immer direkt am Netzstecker.
• Das Gerät darf nicht mit einem Verlängerungskabel, Adapter oder an eine Mehrfachanschlussdose angeschlossen werden (Brandgefahr). Prüfen Sie, ob die Erdverbindung den geltenden Normen und Regeln entspricht.
• Das Netzkabel ist so zu verlegen, dass es nicht mit heißen Teilen in Berührung kommt.
• Die elektrische Installation muss über eine Vorrichtung verfügen, die es ermöglicht, das Gerät mit einer Kontaktöffnungsbreite von mindestens 3 mm allpolig vom Netz zu trennen (beispielsweise durch automa-

tische Leitungsschutzschalter, FI-Schutzschalter oder Sicherungen).

- Das Anschlusskabel darf nicht wärmer als 90 °C werden. Der blaue Nullleiter muss an die mit „N“ gekennzeichnete Klemme angeschlossen werden. Der braune (oder schwarze) Phasenleiter (angeschlossen an Klemme „L“ auf der Klemmleiste) muss immer an die Strom führende Phase angeschlossen werden.

Netzkabel ersetzen

Ersetzen Sie das Netzkabel ausschließlich durch eines vom Typ H05V2V2-F T90 o. ä. Vergewissern Sie sich, dass der Kabelquerschnitt für die Spannung und Arbeitstemperatur geeignet ist. Der gelb-grüne Erdleiter muss ca. 2 cm länger als der braune (bzw. schwarze) Phasenleiter sein.

Montage

Verwenden Sie den Montage-Bausatz, der einen seitlichen Stützträger und zusätzliche Dichtungen enthält, wenn mehrere 30 cm Kochfelder nebeneinander in dieselbe Aussparung eingebaut werden. Der Bausatz ist beim Kundendienst erhältlich. Die Montageanleitung wird mit dem Bausatz geliefert.

A — zu entfernende Dichtung

B — mitgelieferte Halterungen

Vorsicht! Montieren Sie das Gerät nur in einer flachen Arbeitsplatte.

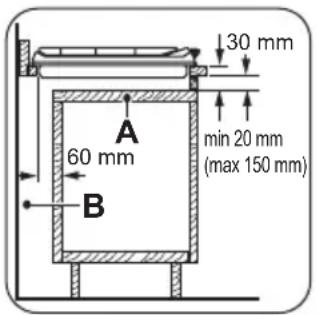

Einbaumöglichkeiten

Unterbaumöbel mit Tür

Die unter dem Kochfeld eingebaute Platte muss sich leicht entfernen lassen und einen einfachen Zugang im Fall einer notwendigen Reparatur ermöglichen.

a) Entfernbare Platte
b) Raum für Anschlüsse

Unterbaumöbel mit Backofen

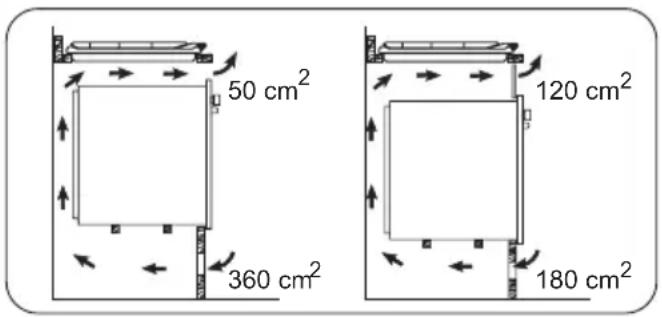

Die Abmessungen der Kochfeldaussparung müssen den Angaben entsprechen, und die Unterbaumöbel

Technische Daten

müssen mit Lüftungsschlitzen versehen werden, um eine ständige Luftzufuhr zu gewährleisten. Kochfeld und Backofen müssen aus Sicherheitsgründen über separate elektrische Anschlüsse verfügen. Der Backofen muss sich leicht aus dem Unterbauschrank entfernen lassen.

Abmessungen des Kochfelds

Breite: 290 mm
Länge 510 mm

Abmessungen der Kochfeldaussparung

Breite: 270 mm
Länge 490 mm

Umwelttipps

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen

Leistung der Kochzonen

Hintere Kochzone 180 mm	1.5 kW
Vordere Kochzone 145 mm	1.0 kW
Gesamtleistung 2.5 kW
Netzanschluss 230 V, 50 Hz

gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrer Gemeinde, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Verpackungsmaterial

Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar. Kunststoffteile sind mit nationalen Abkürzungen wie z. B. >PE<,>PS< usw.

gekennzeichnet. Entsorgen Sie das Verpackungsmaterial bei den kommunalen Entsorgungsstellen in den dafür vorgesehenen Behältern.

www.electrolux.com/shop
