Producttype	Microsnij-documentvernietiger (kruissnede)
Merk	Intimus
Model	Crypto 45 CC6
Veiligheidsniveau	P-6 (vertrouwelijk)
Snijbreedte	2 mm x 15 mm (microsnede)
Snijcapaciteit (A4-formaat, 70 g/m²)	8 tot 10 vellen per keer
Invoerbreedte	220 mm (A4-formaat)
Afmetingen (B x D x H)	Ongeveer 350 x 500 x 250 mm
Gewicht	Ongeveer 6 kg
Voeding	220-240 V, 50-60 Hz
Motorvermogen	Ongeveer 200 W
Snijtype	Kruissnede (microsnede)
Geluidsniveau	~60 dB(A) in werking
Bakvolume	Ongeveer 20 liter
Achteruit functie	Ja, om papierstoringen te verhelpen
Thermische beveiliging	Automatische uitschakeling bij oververhitting
Kinderveiligheid	Smalle invoersleuf om contact te voorkomen
Materialen	Stevig plastic en staal voor de messen
Onderhoud	Speciale vernietigerolie (elke 3 maanden of na 30 minuten continu gebruik)
Reserveonderdelen beschikbaar	Bak, messen, motor, elektronische kaart
Repareerbaarheid	Repareerbaarheidsindex niet meegedeeld
Garantie	2 jaar (behalve misbruik)
Land van fabricage	Duitsland

Veelgestelde vragen - Crypto 45 CC6 Intimus

Hoe leeg ik de opvangbak van mijn Intimus Crypto 45 CC6 vernietiger?

Haal de stekker uit het stopcontact. Trek de bak naar buiten. Leeg hem. Plaats de bak terug en zorg dat de geleiders goed vastklikken.

Wat te doen bij een papierstoring?

Activeer de achteruit functie om het papier los te maken. Indien nodig, schakel de stroom uit en verwijder handmatig de vastgelopen vellen.

Welk type snede maakt deze vernietiger?

Het voert een kruissnede in microsnede van 2 mm x 15 mm uit, wat een veiligheidsniveau P-6 biedt.

Hoeveel vellen kan het tegelijk vernietigen?

Het kan tot 8 tot 10 vellen A4-formaat (70 g/m²) in één keer vernietigen.

Hoe onderhoud ik de messen van mijn vernietiger?

Breng speciale vernietigerolie aan op de messen via de papierinvoer elke 3 maanden of na 30 minuten continu gebruik.

Kan deze vernietiger creditcards vernietigen?

Ja, het kan creditcards (plastic) vernietigen, maar geen cd's/dvd's. Steek de kaart in het midden van de invoer.

Waarom stopt mijn vernietiger tijdens gebruik?

Het apparaat heeft een thermische beveiliging. Het stopt bij oververhitting. Laat het 20 tot 30 minuten afkoelen voordat u het opnieuw start.

Wat zijn de afmetingen en het gewicht van de Crypto 45 CC6?

Het meet ongeveer 350 x 500 x 250 mm (B x D x H) en weegt ongeveer 6 kg.

Waar vind ik reserveonderdelen?

Neem contact op met een erkende Intimus-dealer of raadpleeg de officiële website. Veelvoorkomende onderdelen zoals de bak of de messen zijn verkrijgbaar.

Is deze vernietiger geschikt voor professioneel gebruik?

Ja, dankzij het veiligheidsniveau P-6 en de capaciteit van 8-10 vellen is het geschikt voor kantoren die met vertrouwelijke documenten werken.

GEBRUIKSAANWIJZING Crypto 45 CC6 Intimus

Voor de inbedrijfstelling de gebruiksaanwijzing doorlezen!

<< Het apparaat mag niet door verscheidene personen tegelijkertijd worden bediend! Het ontwerp van de veiligheidselementen berust op een veilige bediening in eenmansbedrijf.

<< Tijdens het versnipperen mogen geen andere werzaamheden (b.v. reinigen) aan het toestel worden uitgevoerd!

<< Dit toestel is geen speelgoed en mag dus niet door kinderen worden gebruikt! De veiligheidstechnische voorzieningen (afmetingen, toevoeropeningen, veiligheids-schakelaars enz.) van dit toestel garanderen op geen enkele manier een gevaarloos gebruik door kinderen.

<< Gevaar voor verwondingen! Losse onderdelen van kleding, dassen, sie-raden, lang haar of andere losse voorwerpen uit de buurt van de toevoergleuf houden!

<< Gevaar voor verwondingen! Geen vingers in de toevoeropening steken!

<< Bij gevaar de machine met de hoofd-schakelaar of noodschakelaar uitschakelen of de stekker uit het stopcontact trekken!

<< Voordat de machine wordt geopend de stekker uit het stopcontact trekken! Reparaties mogen alleen door een vakman worden uitgevoerd!

Speciale materialen

X = niet geschikt voor versnippering

INBEDRIJFSTELLING

TOEPASSINGSGEBIED:

De shredder intimus 45/60SC2/CC3/CC4/CC5/CC6 is een machine voor het versnipperen van normaal papier.

De machine uitsluitend voor versnippering van papier gebruiken (voor afwijkingen zie tabel "Speciale materialen")!

De versnippering van een ander soort gegevensdragers kan tot persoonlijk letsel (b.v. door versplintering van vaste materialen enz.) en beschadiging van de machine (b.v. vernieling van het snijwerk enz.) leiden.

PLAATSING:

• Apparaat uitpakken en neerzetten.
• Plastic zak in de zakhouder hangen.
• Apparaat met de stekker (1) (afb. 2) aan de voedingsspanning aansluiten (informatie omtrent de noodzakelijke beveiliging van het stopcontact zie "TECHNISCHE GEGEVENS").

De elektrische aansluiting van de machine moet vrij toegankelijk zijn en mag zich niet in de buurt van de machine bevinden!

De machine mag alleen in gesloten en verwarmde (10-25 °C) vertrekken worden gebruikt!

BEDIENING

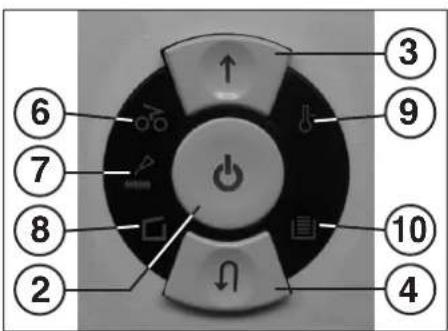

BEDIENINGSELEMENTEN:

1 = Netstekker (afb. 2)

Met de aansluiting van de machine met de netstekker aan het spanningsnet is de machine in de eerste instantie uitgeschakeld.

2 = Functietoets (afb. 1)

„Bedrijfsgereed“ / „Uit“ / „Stop“ Deze toets heeft drie functies:

a) „Bedrijfsgereed“

Door kort op deze toets te drukken wordt de machine op "Bedrijfsgereed" geschakeld. Tegelijk gaat de geïntegreerde LED-weergave ⏻ branden.

b) „Uit“

Wanneer deze toets in de bedrijfsmodus "Bedrijfsgereed" gedurende ca. 3 sec. ingedrukt, wordt de machine uitgeschakeld.

Aanwijzing: Wanneer de machine gedurende ca. 5 minuten niet wordt gebruikt, schakelt de machine automatisch uit.

c) „Stop“

Wanneer deze toets bij een draaiend snijwerk kort wordt ingedrukt, wordt het uitgeschakeld en blijft staan.

Deze toets heeft twee functies:

a) Wanneer deze toets kort wordt ingedrukt, draait het snijwerk een paar seconden verder, bijv. om in het snijwerk achtergebleven versnipperd materiaal uit te voeren. Tegelijk gaat de geïntegreerde LED-weergave branden.

b) Wanneer deze toets gedurende ca. twee seconden wordt ingedrukt, draait het snijwerk continu verder en de machine kan niet worden gevuld. Tegelijk gaat de geïntegreerde LED-weergave branden.

4 = Achteruittoets (afb. 1)

Wanneer deze toets wordt bediend draait het snijwerk een poosje achteruit. Tegelijk gaat de geïntegreerde LED-weergave branden.

5 = Lichtgordijn (vooruit draaien) (afb. 3)

Start de versnipperprocedure zodra er materiaal in de toevoerschacht wordt gedaan. Tegelijk gaat de LED-weergave van de vooruittoets branden.

„Materiaalophoping in het apparaat“ / „Lichtgordijn bedekt bij deuropening of bij het inschakelen“

Voor de aanpak zie de betreffende beschrijving in het hoofdstuk "STORING".

a) „Materiaalophoping in het apparaat“ Gaat branden wanneer er te veel materiaal in het snijwerk is ingevoerd. Het snijwerk blokkeert, draait vervolgens een stuk achteruit en blijft dan staan. De motor wordt uitgeschakeld.

b) „Lichtgordijn bedekt

bij deuropening"

Gaat branden, wanneer er bij het openen van de deur nog materiaal in de toevoerschacht zit. Het snijwerk gaat stilstaan. De motor wordt uitgeschakeld.

c) „Lichtgordijn bedekt

bij het inschakelen

Gaat branden, wanneer er bij het inschakelen van de machine nog materiaal in de toevoerschacht zit.

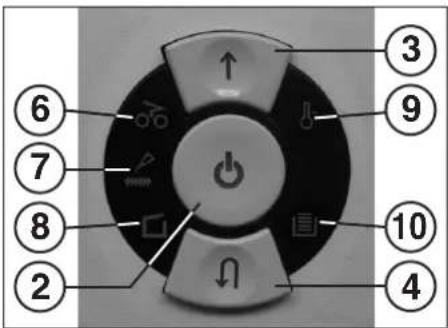

afb. 1

„Snijwerk met olie smeren“

Gaat branden, wanneer het snijwerk van de Cross-Cut-versie met olie gesmeerd moet worden. Het smeren moet met de achteruittoets (4) worden bevestigd (zie beschrijving bij "ONDERHOUD SNIJWERK").

Gaat branden, wanneer de deur van de onderkast open is. De machine wordt automatisch uitgeschakeld en kan niet worden opgestart, zolang de deur open staat.

Knippert, wanneer er een elektrische storing aan de deursensors is opgetreden. De machine wordt uitgeschakeld. Neem contact op met uw dealer.

Voor de aanpak zie de betreffende beschrijving in het hoofdstuk "STORING".

a) „Motorbeveiliging“

Gaat branden, wanneer de motor overbelast is geraakt en is uitgeschakeld. De machine kan gedurende de afkoelfase van de motor niet worden opgestart.

Knippert, wanneer er een elektrische storing aan de bedieningsprint is opgetreden. Tegelijk gaat de LED-weergave ⏻ van functieschakelaar (2) knipperen. De machine wordt uitgeschakeld. Neem contact op met uw dealer.

10 = Controleweergave

„Papier-opvangzak vol“ (afb. 1)

Gaat branden, wanneer de opvangzak voor papier vol is en geledigd moet worden. Het snijwerk voor de papierversnippering wordt uitgeschakeld.

11 = Papiertoevoerschacht (afb. 3)

12 = Opvangzak voor papier vol" (afb. 4)

De shredder mag in geen enkel geval als zitgelegenheid of als opstapje worden gebruikt. Gevaar voor vallen door materiaalbreuk!

MACHINE INSCHAKELEN

Om de machine op "Bedrijfsgreed" te schakelen gaat u als volgt te werk:

• Functietoets (2) kort bedienen.
• De LED-weergave van de functietoets (2) gaat voor "Bedrijfsgereed" branden.
• De machine kan worden gevuld.

MATERIAALTOEVOER:

Papier door de papiertoevoerschacht (11) (afb. 3) in het snijwerk doen.

De machine schakelt automatisch op vooruitdraaien, trekt het materiaal naar binnen en schakelt na de versnipperingsprocedure automatisch uit.

Aanwijzingen: Voor het versnipperen van lichtdoorlatende folies moet de machine handmatig op vooruitdraaien worden gezet (vooruittoets (3) ca. 2 sec. ingedrukt houden). Door een korte bevestiging met de functietoets (2) ("Stop"-functie) kan de versnipperprocedure te allen tijde worden gestopt. Om door te gaan moet de vooruittoets (3) ca. 2 sec. ingedrukt worden gehouden.

Wanneer de machine gedurende een periode van ca. 5 minuten niet wordt gebruikt, schakelt de machine uit.

Doe nooit meer dan de maximaal aangegeven hoeveelheid materiaal in de machine (zie "TECHNISCHE GEGEVENS")!

Mocht er ondanks dat te veel materiaal in het snijwerk terechtkomen, kijk dan bij "STORING" "MATERIAALOPHOPING IN HET APPARAAT".

LEDIGEN OPVANGZAK

VOOR PAPIER (afb. 4)

Wanneer de opvangzak voor papier vol is, schakelt de machine uit. Het controlelampje (10) gaat branden. Ga als volgt te werk:

- Deur openen. Het controlelampje (8) gaat branden. Wanneer er nog materiaal in de toevoerschacht aanwezig is, gaat bovendien het controlelampje (6) branden.

• Trek de opvangzak (12) met de zakhouder uit het ondergedeelte van de behuizing, neem de zak uit en doe de inhoud weg. Het controlelampje 10) dooft.
• Hang de lege zak in de zakhouder en schuif vervolgens de zak met houder weer in het ondergedeelte van de behuizing. Deur sluiten. Het controlelampje □(8) dooft.
• Indien het controlelampje (6) brandt, drukt u even op de vooruittoets (3). In de toevoerschacht gebleven materiaal wordt versnipperd en de weergave dooft.

Aanwijzing: De machine draait alleen bij gesloten deur!

DYNAMISCHE LASTWEERGAVE:

Om een vastlopen van materiaal te voorkomen en op die manier een continue en effectieve vernietiging van de gegevensdragers te bereiken, wordt tijdens de versnipperingsprocedure de momentele belasting van de motor door een qua kleur afgestemd diffuus licht in de toevoerschacht als volgt aangegeven:

Groen licht: Belasting < 50%

Geel licht: Belasting 50 - 75%

Rood licht: Belasting 75 - 100%

afb. 1

afb. 3

Wanneer er door te veel toevoer materiaal vast loopt, reageert de machine als volgt:

- Het snijwerk blokkeert, draait vervolgens een stuk achteruit (materiaal wordt vrijgegeven) en blijft dan staan. De motor wordt uitgeschakeld. Het controlelampje (6) gaat branden.

Ga als volgt te werk:

Papier loopt vast in de papiertoevoerschacht (11)

• Teruggevoerd papier uitnemen.
• Snijwerk draait automatisch vooruit en versnippert de rest papier die nog in het snijwerk zit. Tijdens het vooruitdraaien brandt de LED-weergave van de vooruittoets (3). Het controlelampje (6) dooft.
• Ga door met het versnipperen van kleinere papierhoeveelheden.
• Indien noodzakelijk moet het snijwerk handmatig afwisselend zo lang voor- en achteruit worden geschakeld tot het materiaal volledig is doorgedraaid en versnipperd.

Wanneer er zich bij het openen van de deur nog materiaal in de toevoerschacht bevindt, schakelt de motor uit en het snijwerk stopt. Het controlelampje (6) gaat branden.

Sluit de deur en bevestig de situatie door kort op de vooruittoets (3) te drukken. Het aanwezige materiaal wordt naar het snijwerk geleid en versnipperd.

Mocht er bij het inschakelen van de machine materiaal in de toevoerschacht zitten, gaat het controlelampje (6) branden.

Verwijder het materiaal en bevestig de situatie door kort op de vooruittoets (3) te drukken.

MOTORBEVEILIGING:

Mocht de motor overbelast worden, schakelt hij uit. Het controlelampje ♂ (9) gaat branden.

Na een afkoelfase van ca. 25-40 minuten kunt u het apparaat opnieuw opstarten.

ELEKTRISCHE STORING:

Wanneer de controleweergave ♂ (9) samen met de LED-weergave ⏻ van de functieschakelaar (2) of alleen de controleweergave ⏱ (8) knippert, is er sprake van een elektrische storing. De machine kan niet worden opgestart. Neem in dit geval contact op met uw dealer.

CHECKLIJST BIJ STORINGEN:

Mocht het apparaat niet functioneren, dient u de volgende punten te controleren:

• is de netstekker aan het spanningsnet aangesloten?
• is de deur gesloten?
• is de opvangzak voor papier vol?
  Volg de instructies vermeld bij „LEDIGEN VAN DE OPVANGZAK VOOR PAPIER“.
• is er materiaal vastgelopen in het apparaat? Volg de instructies vermeld bij "MATERIAALOPHOPING IN HET APPARAAT".
• is de motor overbelast?

Zie "MOTORBEVEILIGING".

Wanneer geen van de te controleren punten van toepassing zijn, neem dan contact op met uw dealer.

ONDERHOUD / AFDANKEN

REINIGING VAN DE FOTOCELLEN (afb. 5):

Wanneer er stukken papier in de invoerspleet terecht komen (bijv. na een papierophoping) is het mogelijk dat het apparaat vanwege een "bedekt" lichtgordijn niet meer uitschakelt.

U kunt de stukken papier verwijderen of de fotocel reinigen door nog een vel papier in het snijwerk te doen of de machine op achteruitdraaien zetten en met een kwastje even over de "ogen" van de fotocel te vegen.

afb. 5

afb. 6

ONDERHOUD SNIJWERK (CROSS CUT):

Cross-Cut-snijwerken moeten na een bepaalde tijd van werking met olie worden ingesmeerd. Wanneer de controleweergave (7) gaat branden, gaat u als volgt te werk:

Deur openen. Het controlelampje (8) gaat branden en de LED-weergave van de achteruittoets (4) en het controlelampje (7) knipperen. Oliereservoir (13) (afb. 6) uit de houder in de deur halen en de deur weer sluiten.

Verdeel iets olie op een vel papier en voer het vervolgens door de papierschacht (11) het snijwerk in.

Het papier wordt ingetrokken en de olie komt op die manier in het snijwerk terecht.

Aanwijzing: Om de weergave te wissen moet na het uitvoeren van de oliesmering van het snijwerk deze procedure als volgt worden bevestigd:

Open de deur zo ver tot het controlelampje (8) gaat branden. De controlelampjes (7) en (4) knipperen.

• Achteruittoets (4) indrukken en ingedrukt houden tot het controlelampje (7) dooft.
• Deur weer sluiten.

Het snijwerk begint nu automatisch met een reinigingscyclus (vooruit/achteruit) en schakelt vervolgens uit. De machine is weer gebruiksklaar. Voor bijbestelling van de speciale olie, zie "SPECIAAL TOEBEHOREN".

AUTOMATISCHE ENERGIEBESPARING:

Wanneer de machine gedurende een poos niet wordt gebruikt, schakelt ze automatisch na 5 min. uit. De LED-weergave van de functietoets (2) voor "Bedrijfsgereed" dooft. Druk voor het opnieuw inschakelen even op de functietoets.

MACHINE WEGDOEN:

Doe de machine aan het einde van haar levensduur altijd op een milieuvriendelijke manier weg. Doe geen delen van de machine of van de verpakking bij het huisvuil.

TECHNISCHE GEGEVENS

Model	Gegevens aansluiting stroomnetspanning/frequentie · inkomende stroom · vermogen
intimus 45/60SC2	220-230V/50Hz · 3,0 A · 0,7 kW	120V/60Hz · 5,6 A · 0,7 kW	100V/50/60Hz · 7,0 A · 0,7 kW
intimus 45/60CC3+CC4+CC5	220-230V/50Hz · 3,0 A · 0,55 kW	120V/60Hz · 5,6 A · 0,55 kW	100V/50/60Hz · 7,0 A · 0,55 kW
intimus 45/60CC6	220-230V/50Hz · 3,0 A · 0,7 kW	120V/60Hz · 5,6 A · 0,7 kW	100V/50/60Hz · 7,0 A · 0,7 kW

Zekering (traag): 220-230V = 10 A / 115-125V = 15 A / 100V = 15 A

SPECIALE TOEBEHOREN

Benaming	Best. nr.
Plastic zak, 440x330x600x0,05 mm (45)	83079
Plastic zak, 440x330x950x0,05 mm (60)	99977
Flesje olie, 110 ml	88035

Opmerking: Voor het nabestellen van speciale to- ebehoren en voor reserveonderdelen kunt u bij uw dealer terecht.

Model	Type	Snijbreedtepapier	Capaciteitpapier	Werkbreedte	Geluidsniveau	AfmetingenB x D x H	Gewicht
intimus 45SC2	278-4S	3,8 mm	22-24 blad*	235 mm	ca. 55 dB(A)	450 x 390 x 650 mm	31 kg
intimus 45CC3	278-4C	3,8x30 mm	13-15 blad*	235 mm	ca. 55 dB(A)	450 x 390 x 650 mm	32 kg
intimus 45CC4	278-2C	1,9x15 mm	10-11 blad*	235 mm	ca. 55 dB(A)	450 x 390 x 650 mm	32 kg
intimus 45CC5	278-1C	0,8x12 mm	5-6 blad*	235 mm	ca. 55 dB(A)	450 x 390 x 650 mm	32 kg
intimus 45CC6	278-1CF	0,8x4,5 mm	5-6 blad*	235 mm	ca. 55 dB(A)	450 x 390 x 650 mm	32 kg
intimus 60SC2	279-4S	3,8 mm	22-24 blad*	235 mm	ca. 55 dB(A)	450 x 390 x 770 mm	33 kg
intimus 60CC3	279-4C	3,8x30 mm	13-15 blad*	235 mm	ca. 55 dB(A)	450 x 390 x 770 mm	34 kg
intimus 60CC4	279-2C	1,9x15 mm	10-11 blad*	235 mm	ca. 55 dB(A)	450 x 390 x 770 mm	34 kg
intimus 60CC5	279-1C	0,8x12 mm	5-6 blad*	235 mm	ca. 55 dB(A)	450 x 390 x 770 mm	34 kg
intimus 60CC6	279-1CF	0,8x4,5 mm	5-6 blad*	235 mm	ca. 55 dB(A)	450 x 390 x 770 mm	34 kg
