Crypto 45 CC6 - Distruggi documenti Intimus - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Distruggi documenti a micro-taglio (taglio incrociato)
Marca	Intimus
Modello	Crypto 45 CC6
Livello di sicurezza	P-6 (confidenziale)
Larghezza di taglio	2 mm x 15 mm (micro-taglio)
Capacità di taglio (formato A4, 70 g/m²)	8-10 fogli per passata
Larghezza di entrata	220 mm (formato A4)
Dimensioni (L x P x A)	Circa 350 x 500 x 250 mm
Peso	Circa 6 kg
Alimentazione elettrica	220-240 V, 50-60 Hz
Potenza motore	Circa 200 W
Tipo di taglio	Taglio incrociato (micro-taglio)
Livello sonoro	~60 dB(A) in funzionamento
Volume del cestino	Circa 20 litri
Funzione retromarcia	Sì, per sbloccare gli inceppamenti
Protezione termica	Arresto automatico in caso di surriscaldamento
Sicurezza bambini	Fessura di alimentazione stretta anti-contatto
Materiali	Plastica resistente e acciaio per le lame
Manutenzione	Olio speciale per distruggi documenti (ogni 3 mesi o dopo 30 minuti di uso continuo)
Pezzi di ricambio disponibili	Cestino, lame, motore, scheda elettronica
Riparabilità	Indice di riparabilità non comunicato
Garanzia	2 anni (salvo abuso)
Paese di fabbricazione	Germania

Domande frequenti - Crypto 45 CC6 Intimus

Come svuotare il cestino del mio distruggi documenti Intimus Crypto 45 CC6 ?

Scollegare l'apparecchio. Estrarre il cestino. Svuotarlo. Reinserire il cestino agganciando correttamente le guide.

Cosa fare in caso di inceppamento carta ?

Azionare la funzione retromarcia per liberare la carta. Se necessario, spegnere l'alimentazione e rimuovere manualmente i fogli incastrati.

Che tipo di taglio esegue questo distruggi documenti ?

Esegue un taglio incrociato in micro-taglio di 2 mm x 15 mm, offrendo un livello di sicurezza P-6.

Quanti fogli può distruggere alla volta ?

Può distruggere fino a 8-10 fogli di formato A4 (70 g/m²) in una sola passata.

Come mantenere le lame del mio distruggi documenti ?

Applicare olio speciale per distruggi documenti sulle lame attraverso l'entrata carta ogni 3 mesi o dopo 30 minuti di uso continuo.

Questo distruggi documenti può distruggere carte di credito ?

Sì, può distruggere le carte di credito (plastica), ma non CD/DVD. Inserire la carta al centro dell'entrata.

Perché il mio distruggi documenti si ferma durante l'uso ?

L'apparecchio dispone di una protezione termica. Si spegne in caso di surriscaldamento. Lasciare raffreddare 20-30 minuti prima di riavviare.

Quali sono le dimensioni e il peso del Crypto 45 CC6 ?

Misura circa 350 x 500 x 250 mm (L x P x A) e pesa circa 6 kg.

Dove trovare i pezzi di ricambio ?

Contattare un rivenditore autorizzato Intimus o consultare il sito ufficiale. I pezzi comuni come il cestino o le lame sono disponibili.

Questo distruggi documenti è adatto per uso professionale ?

Sì, grazie al suo livello di sicurezza P-6 e alla capacità di 8-10 fogli, è adatto per uffici che trattano documenti riservati.

MANUALE UTENTE Crypto 45 CC6 Intimus

Prima della messa in funzione leggere attentamente le istruzioni!

Istruzioni per l'uso

Οδηγίες χρήσης

<< L'apparecchio non deve essere usato contemporaneamente da più persone! Sizione degli elementi di sicurezza si basa su un uso esente da pericoli in „Funzionamento con un solo operatore“.

<< Durante il procedimento di trinciatura è proibito altri lavori alla macchina /ad es. interventi di pulizia ecc.)!

<< Questa macchina non è un giocattolo e non è pertanto adatta all'uso da parte di bambini! La concezione di sicurezza della macchina (dimensioni, aperture di alimentazione, interdizioni di sicurezza ecc.) non prevede una manipolazione sicura da parte dei bambini.

<< Pericolo di lesioni! Evitare l'avvicinamento alla bocca d'immission di parti di indumenti, cravatte, monili, capelli lunghi o altri oggetti sciolti!

<< Pericolo di lesioni! Non avvicinarsi con le dita alla bocca d'immissione!

<< In casi di pericolo disinnestare la macchina mediante l'interruttore principale, oppure tramite il pulsante d'emergenza o staccando la spina!

<< Innanzi l'apertura della macchina staccare la spina! Eventuali riparazioni andranno eseguite esclusivamente da personale specializzato!

Materiali speciali

X = non adatto per la trinciatura

MESSA IN FUNZIONE

CAMPO D'IMPIEGO:

Il distruggi-documenti intimus 45/60SC2/CC3/CC4/CC5/CC6 è una macchina per la trinciatura di carta in generale.

La macchina deve essere utilizzata sostanzialmente solo per la trinciatura della carta (per eventuali divergenze, v. tabella punto "Materiali speciali")!

La trinciatura di altri supporti di dati può causare lesioni alle persone (ad es. a causa di schegge di materiali solidi ecc.) così come danni alla macchina (ad es. distruzione dell'utensile di taglio ecc.).

MESSA IN OPERA:

• Disimballare e mettere in opera l'apparecchio.
• Agganciare il sacchetto di plastica all'apposito telaio.
• Allacciare l'apparecchio alla rete elettrica inserendo il connettore (1) (Fig. 2) in una presa di corrente (per i dati sul prefusibile necessario della presa di rete consultare il capitolo "DATI TECNICI").

La presa di rete dell'apparecchio deve essere liberamente accessibile e trovarsi preferibilmente nelle vicinanze dell'apparecchio!

L'apparecchio dovrebbe essere utilizzato solamente in ambienti chiusi e temperati (10-25°C)!

USO

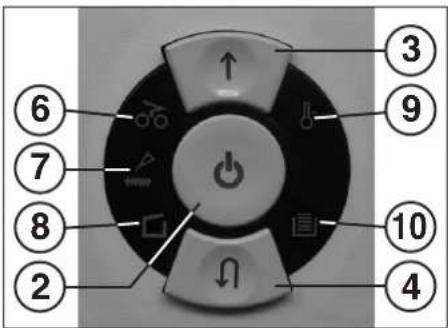

ELEMENTI DI COMANDO:

1 = Connettore (Fig. 2)

Dopo aver inserito il connettore nella presa di rete, l'apparecchio è inizialmente spento.

2 = Tasti funzione (Fig. 1)

"Pronto per l'uso" / "Off" / "Stop"

Questo tasto ha tre funzioni:

a) "Pronto per l'uso"

Premendo brevemente il tasto, l'apparecchio passa allo stato "pronto per l'uso".

Contemporaneamente si accende l'indicatore a LED integrato 🔒.

b) "Off"

Se si preme questo tasto per ca. 3 secondi mentre è attivo lo stato "pronto per l'uso", l'apparecchio si disinserisce. Nota: l'apparecchio si disinserisce automaticamente se non viene utilizzato per ca. 5 minuti.

c) "Stop"

Premendo brevemente il tasto con l'utensile di taglio in funzione, quest'ultimo viene disinserito e si arresta.

3 = Tasto di corsa in avanti (Fig. 1)

Questo tasto ha due funzioni:

a) Premendo brevemente il tasto, l'utensile di taglio esegue una breve corsa in avanti, ad es. per condurre fuori del materiale rimasto nell'utensile. Contemporaneamente si accende l'indicatore a LED integrato ↑.

b) Se si mantiene premuto il tasto per ca. 2 secondi, l'utensile di taglio si sposta in avanti in modalità continua e l'apparecchio può essere caricato. Contemporaneamente si accende l'indicatore a LED integrato ↑.

4 = Tasto di corsa indietro (Fig. 1)

Premendo il tasto, l'utensile di taglio esegue una breve corsa indietro. Contemporaneamente si accende l'indicatore a LED integrato 🔒.

5 = Fotocellula (corsa in avanti) (Fig. 3)

Avvia la frantumazione non appena si trova del materiale in vano di alimentazione. Contemporaneamente si accende l'indicatore a LED del tasto di corsa in avanti.

6 = Indicatore di controllo (Fig. 1)

"Inceppamento di materiale nell'apparecchio" / "Fotocellula occupata all'apertura sportello o all'inserimento"

Per le istruzioni consultare la rispettiva descrizione nel capitolo "GUASTO".

a) "Inceppamento di

materiale nell'apparecchio"

Si accende in caso di eccessiva alimentazione di materiale nell'utensile di taglio. L'utensile di taglio si blocca, esegue quindi una breve corsa indietro e si arresta. Il motore viene disinserito.

b) "Fotocellula occupata

all'apertura sportello"

Si accende quando all'apertura dello sportello si trova ancora del materiale nel vano di alimentazione. L'utensile di taglio si arresta. Il motore viene disinserito.

c) "Fotocellula occupata

all'inserimento"

Si accende quando all'inserimento dell'apparecchio si trova del materiale nel vano di alimentazione.

Fig. 1

7 = Indicatore di controllo (Fig. 1)

"Lubrificare con olio l'utensile di taglio"

Si accende quando occorre lubrificare con olio l'utensile di taglio della versione cross-cut. La procedura deve essere confermata premendo il tasto di corsa indietro (4) (vedi descrizione nel capitolo "MANUTENZIONE UTENSILE DI TAGLIO").

8 = Indicatore di controllo (Fig. 1)

"Sportello aperto" / "Guasto sportello" a) "Sportello aperto"

Si accende quando è aperto lo sportello dell'armadietto inferiore. L'apparecchio viene disinserito automaticamente e non può essere reinserito finché è aperto lo sportello.

b) "Guasto elettrico"

Lampeggia quando vi è un guasto elettrico del sensore sportello. L'apparecchio viene disinserito. Rivolgersi al proprio rivenditore specializzato.

9 = Indicatore di controllo (Fig. 1)

"Sovraccarico del motore" /

"Guasto elettrico"

Per le istruzioni consultare la rispettiva descrizione nel capitolo "GUASTO".

a) "Salvamotore"

Si accende dopo che il motore si è disinserito a causa di un sovraccarico L'apparecchio non può essere inserito durante la fase di raffreddamento del motore.

b) "Guasto elettrico"

Lampeggia quando vi è un guasto elettrico all'interno della scheda di circuito di controllo. Contemporaneamente lampeggia l'indicatore a LED del tasto funzione (2). L'apparecchio viene disinserito. Rivolgersi al proprio rivenditore specializzato.

10 = Indicatore di controllo (Fig. 1)

"Sacchetto di raccolta della carta pieno"

Si accende quando il sacchetto di raccolta della carta è pieno e deve essere svuotato. L'utensile di taglio per la frantumazione di carta viene disinserito.

Il distruggi documenti non deve essere utilizzato in nessun caso come posto a sedere o scalino. Pericolo di caduta per via del cedimento del materiale!

INSERIMENTO DELL'APPARECCHIO:

Per commutare l'apparecchio sullo stato "pronto per l'uso" procedere come segue:

• Azionare brevemente il tasto funzione (2).
• L'indicatore a LED Ⓧ del tasto funzione (2) si accende e segnala che l'apparecchio è "pronto per l'uso".
• L'apparecchio può essere caricato.

ALIMENTAZIONE DI MATERIALE:

Alimentare la carta nell'utensile di taglio attraverso il vano di alimentazione della carta (11) (Fig. 3).

L'apparecchio commuta automaticamente sulla corsa in avanti, carica il materiale e si disinserisce automaticamente al termine della frantumazione.

Note: per la frantumazione di fogli trasparenti, l'apparecchio deve essere commutato manualmente sulla corsa in avanti (mantenere premuto il tasto di corsa in avanti (3) per ca. 2 secondi).

La frantumazione può essere arrestata in qualsiasi momento azionando il tasto funzione (2) (funzione "stop"). Per proseguire, mantenere premuto il tasto di corsa in avanti (3) per ca. 2 secondi.

L'apparecchio si disinserisce automaticamente se non viene utilizzato per ca. 5 minuti.

Non caricare mai nell'apparecchio una quantità di materiale superiore a quella massima indicata (vedi "DATI TECNICI")!

Se viene ciononostante caricata una quantità eccessiva di materiale nell'utensile di taglio, consultare la voce "INCEPPAMENTO DI MATERIALE NELL'APPARECCHIO" nel capitolo "GUAStO".

SVUOTAMENTO DEL SACCHETTO DI RACCOLTA DELLA CARTA (Fig.

Quando il sacchetto di raccolta della carta è pieno, l'apparecchio si disinserisce. Si accende l'indicatore di controllo (10). Procedere come segue:

• Aprire lo sportello. Si accende l'indicatore di controllo (8). Se vi è ancora del materiale nel vano di alimentazione, si accende anche l'indicatore di controllo (6).
• Estrarre il sacchetto di raccolta della carta (12) insieme al telaio dalla parte inferiore dell'alloggiamento, rimuovere il sacchetto e gettare via il contenuto. L'indicatore di controllo (10) si spegne.
• Agganciare il sacchetto vuoto al telaio e reinserire sacchetto e telaio nella parte inferiore dell'alloggiamento. Chiudere lo sportello. L'indicatore di controllo (8) si spegne.
• Se l'indicatore di controllo 65 (6) è acceso, azionare brevemente il tasto di corsa in avanti (3). Il materiale rimasto nel vano di alimentazione viene frantumato e l'indicatore si spegne.

Nota: l'apparecchio funziona solo se lo sportello è chiuso!

INDICATORE DINAMICO DELLO STATO DI CARIO

Per evitare l'inceppamento di materiale e garantire il funzionamento continuo ed efficiente dell'apparecchio, durante la procedura di frantumazione il rispettivo grado di carico del motore viene indicato come segue da una luce diffusa nel vano di alimentazione:

luce verde: carico < 50%

luce gialla: carico 50 - 75%

luce rossa: carico 75 - 100%

11 = Vano di alimentazione della carta (Fig. 3)

12 = Sacchetto di raccolta della carta (Fig. 4)

13 = Contenitore dell'olio (Fig. 6)

Fig. 1

Fig. 3

DI MATERIALE NELL'APPARECCHIO: (Funzione autoreverse)

In caso di inceppamento dovuto al caricamento eccessivo di materiale, l'apparecchio reagisce come segue:

- L'utensile di taglio si blocca, esegue poi una breve corsa indietro (il materiale viene sbloccato) e si arresta. Il motore viene disinserito. L'indicatore di controllo c(6) si accende.

Procedere come segue:

Inceppamento della carta nel vano di alimentazione della carta (11)

• Rimuovere la carta riportata indietro.
• L'utensile di taglio esegue automaticamente una corsa in avanti e frantuma i resti di carta rimasti nell'utensile di taglio. Durante la corsa in avanti è acceso l'indicatore a LED ↑ del tasto di corsa in avanti (3). L'indicatore di controllo ⚙ (6) si spegne.
• Proseguire la frantumazione con una quantità di carta inferiore.
• Se necessario, commutare l'utensile di taglio a mano in modo alternato sulla corsa in avanti e indietro tante volte finché il materiale non è stato completamente frantumato.

FOTOCELLULA OCCUPATA

ALL'APERTURA SPORTELLO:

Se all'apertura dello sportello si trova ancora del materiale nel vano di alimentazione, il motore si disinserisce e l'utensile di taglio si arresta. L'indicatore di controllo (6) si accende.

Chiudere lo sportello e confermare lo stato azionando brevemente il tasto di corsa in avanti (3). Il materiale presente viene caricato nell'utensile di taglio e frantumato.

FOTOCELLULA OCCUPATA ALL'INSERIMENTO:

Se all'inserimento dell'apparecchio si trova del materiale nel vano di alimentazione, l'indicatore di controllo (6) si accende.

Rimuovere il materiale e confermare lo stato azionando brevemente il tasto di corsa in avanti (3).

SALVAMOTORE:

In caso di sovraccarico, il motore si disinserisce e l'indicatore di controllo ♂(9) si accende.

Dopo un tempo di raffreddamento di ca. 25-40 minuti si può reinserire l'apparecchio.

GUASTO ELETTRICO:

In caso di luce lampeggiante sia dell'indicatore di controllo ♂ (9) sia dell'indicatore a LED ⏻ dell'interruttore di funzione (2) o solo dell'indicatore di controllo ⏱(8), vi è un guasto elettrico.

L'apparecchio non può essere inserito.

Rivolgersi in tal caso al proprio rivenditore specializzato.

LISTA DI CONTROLLO IN CASO DI GUASTO:

Se l'apparecchio non funziona, verificare i seguenti punti:

• Il connettore è inserito in una presa di rete?
• Lo sportello è chiuso?
• Il sacchetto di raccolta della carta è pieno? Seguire le istruzioni "SVUOTAMENTO DEL SACCHETTO DI RACCOLTA DELLA CARTA".
• Vi è un inceppamento di materiale nell'apparecchio? Seguire le istruzioni "INCEPPAMENTO DI MATERIALE NELL'APPARECCHIO".
• Il motore è sovraccarico? Vedere al punto "SALVAMOTORE".

Se nessuno dei punti suindicati è pertinente, rivolgersi al proprio rivenditore specializzato.

MANUTENSIONE / SMALTIMENTO

PULIZIA DELLE FOTOCELLULE (Fig. 5):

Se restano dei pezzi di carta nella fessura di alimentazione (ad es. dopo un inceppamento della carta) è possibile che l'apparecchio non si disinserisca più per via della fotocellula "bloccata".

Si possono rimuovere i pezzi di carta e/o pulire la fotocellula caricando nell'utensile di taglio un altro foglio di carta o commutando l'apparecchio sulla corsa indietro e pulendo gli "occhi" della fotocellula con un pennello.

Fig. 5

Fig. 6

MANUTENZIONE UTENSILE DI TAGLIO (CROSS-CUT):

Gli utensili di taglio cross-cut devono essere lubrificati con olio dopo un dato intervallo di funzionamento. Se si accende l'indicatore di controllo (7), procedere come segue:

Aprire lo sportello. L'indicatore di controllo (8) si accende e l'indicatore a LED del tasto di corsa indietro (4) e l'indicatore di controllo (7) lampeggiano. Prelevare il contenitore dell'olio (13) (Fig. 6) dal supporto nello sportello e chiudere nuovamente lo sportello.

Spargere dell'olio su un foglio di carta e caricare poi il foglio attraverso il vano di alimentazione della carta (11).

La carta viene caricata e lubrifica con olio l'utensile di taglio. Nota: perché l'indicatore si spenga dopo la lubrificazione con olio si deve confermare questa procedura come segue:

• Aprire lo sportello quanto basta perché si accenda l'indicatore di controllo (8). Gli indicatori di controllo 7) e (4) lampeggiano.
• Azionare il tasto di corsa indietro (4) e mantenerlo premuto finché non si spegne l'indicatore di controllo (7).

- Chiudere nuovamente lo sportello.

L'utensile di taglio inizia ora automaticamente un ciclo di pulizia (corsa in avanti/indietro) e infine si disinserisce. L'apparecchio è di nuovo pronto per l'uso. Per un'ulteriore ordinazione dell'olio speciale, vedere al punto "ACCESSORI SPECIALI".

FUNZIONE AUTOMATICA DI RISPARMIO ENERGETICO: Se l'apparecchio non viene utilizzato per ca. 5 minuti, esso si disinserisce automaticamente. L'indicatore a LED del tasto funzione (2) per la funzione "pronto per l'uso" si spegne. Per reinserire l'apparecchio, azionare brevemente il tasto funzione.

SMALTIMENTO DELL'APPARECCHIO:

Al termine del ciclo di vita dell'apparecchio, questo deve essere smaltito nel rispetto dell'ambiente. Non gettare nessun componente dell'apparecchio o dell'imballaggio insieme ai rifiuti domestici.

DATI TECNICI ACCESSORI SPECIALI

Modello	Dati allacciamentoTensione di allacciamento/Frequenza · Assorbimento di corrente · Potenza
intimus 45/60SC2	220-230V/50Hz · 3,0 A · 0,7 kW	120V/60Hz · 5,6 A · 0,7 kW	100V/50/60Hz · 7,0 A · 0,7 kW
intimus 45/60CC3+CC4+CC5	220-230V/50Hz · 3,0 A · 0,55 kW	120V/60Hz · 5,6 A · 0,55 kW	100V/50/60Hz · 7,0 A · 0,55 kW
intimus 45/60CC6	220-230V/50Hz · 3,0 A · 0,7 kW	120V/60Hz · 5,6 A · 0,7 kW	100V/50/60Hz · 7,0 A · 0,7 kW

Valvola di dicurezza (ritard.): 220-230V = 10 A / 115-125V = 15 A / 100V = 15 A

Denominazione

N. di matricola.

Saco di plastica, 440x330x600x0,05 mm (45) 83079

Saco di plastica, 440x330x950x0,05 mm (60) 99977

Bottiglietta olio, 110 ml 88035

Nota: Per le ordinazioni di pezzi accessori speciali si prega di rivolgersi al proprio rivenditore specializzato.

Modello	Tipo	Larghezza di taglio carta	Potenza di taglio carla	Larghezza utile lavoro	Livello rumorosità	Dimensioni L x P x A	Peso
intimus 45SC2	278-4S	3,8 mm	22-24 fogli*	235 mm	circa 55 dB(A)	450 x 390 x 650 mm	31 kg
intimus 45CC3	278-4C	3,8x30 mm	13-15 fogli*	235 mm	circa 55 dB(A)	450 x 390 x 650 mm	32 kg
intimus 45CC4	278-2C	1,9x15 mm	10-11 fogli*	235 mm	circa 55 dB(A)	450 x 390 x 650 mm	32 kg
intimus 45CC5	278-1C	0,8x12 mm	5-6 fogli*	235 mm	circa 55 dB(A)	450 x 390 x 650 mm	32 kg
intimus 45CC6	278-1CF	0,8x4,5 mm	5-6 fogli*	235 mm	circa 55 dB(A)	450 x 390 x 650 mm	32 kg
intimus 60SC2	279-4S	3,8 mm	22-24 fogli*	235 mm	circa 55 dB(A)	450 x 390 x 770 mm	33 kg
intimus 60CC3	279-4C	3,8x30 mm	13-15 fogli*	235 mm	circa 55 dB(A)	450 x 390 x 770 mm	34 kg
intimus 60CC4	279-2C	1,9x15 mm	10-11 fogli*	235 mm	circa 55 dB(A)	450 x 390 x 770 mm	34 kg
intimus 60CC5	279-1C	0,8x12 mm	5-6 fogli*	235 mm	circa 55 dB(A)	450 x 390 x 770 mm	34 kg
intimus 60CC6	279-1CF	0,8x4,5 mm	5-6 fogli*	235 mm	circa 55 dB(A)	450 x 390 x 770 mm	34 kg

* riferiti a carta A4 70g/m² a 230V/50Hz
