NÁVOD K OBSLUZE Crypto 45 CC6 Intimus

Před uvedením do provozu si přečtěte návod k obsluze!

<< Stroj nesmi být současně obsluhová více osobami!

Rozmístění bezpečnostních prvků je dimenzováno pro bezpečnou obsluhu „jedním člověkem“.

<< Nebezpečí poranění! Nestrkejte prsty do přívodního otvoru!

<< V průběhu řezacího procesu se nesmí na stroji provádět žádné jiné práce (např. čistění apod.)!

<< V prípadě nebezpečí vypněte stroj hlavním vypínačem, nouzovým vypínačem nebo vytáhněte sit'ovou zástrčku!

<< Stroj není žádná hračka a není vhodný k tomu, aby ho použivaly děti!

<< Před otevřením stroje vytáhněte sít'ovou zástrčku!

Opravy smějí být prováděny pouze od- borníkem!

<< Nebezpečí poranění! Volné části oděvu, kravaty, šperky, dlouhé vlasy nebo jiné voln predměty museji být udržovány v bezpečné vzdálenosti od přívodního otvoru!

Zvláštní materiály

X = nevhodné pro skartování

UVEDENÍ DO PROVOZU

ROZSAH POUŽITÍ:

Skartovač intimus 45/60SC2/CC3/CC4/CC5/CC6 je stroj ke skartování všeobecných písemností.

Stroj smí být použiván v zásadě pouze na skartování papíru (odchylky viz tabulka „Zvláštní materiály“)!

Skartování datových nosičů jiných druhů může mít za následek poranění osob (např. v důsledku tříštění pevných materiálů apod.) a poškození stroje (například zničení řezačky apod.).

INSTALACE:

- Přístroj vybalit a postavit.

- Do rámu zavěsit igelitový pytel.

- Přístroj připojit k elektrické síti sítovým napáječem (1) (obr. 2) (údaje o potřebném jištění síťové zásuvky viz „TECHNICKÁ DATA“).

Sít'ový přípoj musí být volně přístupný a měl by se nacházet v blízkosti stroje!

Stroj by měl být používán pouze v uzavřených a temperovaných prostorách (10-25°C)!

OBSLUHA

OVLÁDACÍ PRVKY:

1 = sit'ová zástrčka (obr. 2)

Po připojení stroje k elektrické sítí pomoci sit'ové zástrčky je stroj nejprve ve vypnutém stavu.

„připraven k provozu“ / „vyp.“ / „stop“

Toto tlačitko obsahuje tři funkce:

a) „Připraven k provozu“

Po krátkém stlačení tohoto tlačítka se stroj přepne do režimu „připraven k provozu“.

Současně se rozsvití integrovaný LED ukazatel.

b) „Vyp.“

Pokud je toto tlačitko v režimu „připraven k provozu“ stlačeno asi 3 sekundy, stroj se vypne.

Poznámka: Pokud se stroj nepoužívá po dobu asi 5 minut, vypne se stroj automaticky.

c) „Stop“

Po krátkém stlačení tohoto tlačítka za provozu řezacího zařízení se toto vypne a zůstane stát.

3 = tlačitko posuvu vpřed (obr. 1)

Toto tlačítko obsahuje dvě funkce:

a) Po krátkém stlačení tohoto tlačítka běží řezací zařízení pár sekund vpřed, např. pro vysunutí materiálu, který zůstal v řezacím zařízení. Současně se rozsvítí integrovaný LED ↑ ukazatel.

b) Přidrží-li se toto tlačitko asi 2 sekundy, rozběhne se řezací zařízení trvale a do stroje může být vkládán skartovávaný materiál. Současně se rozsvilí integrovaný LED ↑ ukazatel.

4 = tlačitko posuvu zpět (obr. 1)

Při stlačení tohoto tlačítka se řezací zařízení rozběhne na chvíli zpět. Současně se rozsvítí integrovaný LED 🚫 ukazatel.

5 = světelná závora (běh vpřed) (obr. 3)

Spustí skartování, jakmile je do přívodní šachtě vložen skartovávaný materiál. Současně se rozsvítí LED ↑ ukazatel tlačítka chodu vpřed.

6 = Kontrolni ukazatel (obr. 1)

„Nahromadění materiálu v přístroji“ / „Světelná závora hlásí přítomnost materiálu při otevření dveří nebo zapnutí“

Postupy viz příslušný popis v rubrice „PORUCHA“.

a) „Nahromadění materiálu v přístroji“ Rozsvití se, pokud bylo do řezaciho zařízení přivedeno přiliš mnoho materiálu. Řezací zařízení se zablokuje, pak běží kousek zpět a zůstane stát. Motor se vypne.

b) „Světelná závora hlásí přítomnost materiálu při otevření dveří“

Rozsvití se, pokud se při otevření dveří nachází ještě v přívodní šachtě materiál. Řezaci zařizení se zastaví. Motor se vypne.

c) „Světelná závora hlásí přítomnost materiálu při zapnutí“

Rozsvití se, pokud se při zapnutí stroje nachází v přívodní šachtě materiál.

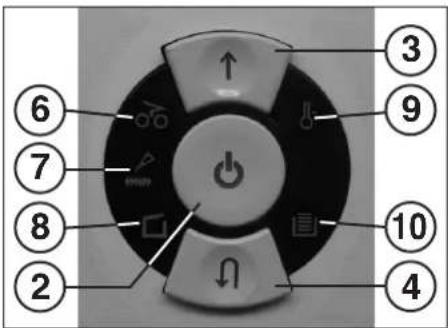

obr. 1

7 = kontrolní ukazatel (obr. 1) „Řezací zařízení namazat“

Rozsvíti se, pokud musí být řezací zařízení verze Cross-Cut namazáno. Namazání musí být potvrzeno na tlačitku chodu zpět (4) (viz popis u „ÚDRŽBA ŘEZACÍHO ZAŘÍZENÍ “).

8 = kontrolní ukazatel (obr. 1) „dveře otevřeny“ / „porucha dveří“ a) „Dveře otevřeny“

Svití, pokud jsou otevřeny dveře podstavce. Stroj se automaticky vypne a dokud jsou dveře otevřeny, nejde spustit.

b) „Elektrická porucha“

Bliká, pokud se v senzorech hlídajících dveře vyskytla porucha. Stroj je vypnut. Informujte prosím Vašeho odborného prodejce.

9 = kontrolní ukazatel (obr. 1)

„přetížení motoru“ / „elektrická porucha“

Postupy viz příslušný popis v rubrice „PORUCHA“.

a) „Ochrana motoru“

Rozsvítí se, pokud byl motor přetížen a vypnut. Během ochlazování motoru nelze stroj spustit.

b) „Elektrická porucha“

Bliká, pokud dojde v řídící elektrické desce k poruše. Současně začne blikat LED ♦kazatel funkčního tlačítka (2). Stroj se vypne. Informujte prosím Vašeho odborného prodejce.

10= kontrolní ukazatel

„pytel na papír plný“ (obr. 1)

Rozsvití se, pokud je pytel na papír plný a musí být vyprázdněn. Řezací zařízení na papír se vypne.

11 = prívodní šachta papíru (obr. 3)

12= sběrný pytel na papír (obr. 4)

13=nádoba na olej (obr. 6)

Na skartovač se nesmí v žádném případě sedat nebo stoupat. Nebezpečí prasknutí materiálu skartovače!

ZAPNUTÍ STROJE:

Pro zapnutí stroje do režimu „připraven k provozu“ postupujte následovně:

- Krátce stlačte funkční tlačítko (2).

- LED ukazatel ⏻ funkčniho tlačitka (2) se rozsvítí na „připraven k provozu“.

- Do stroje můžete vkládat skartovávaný materiál.

PŘÍVOD MATERIÁLU:

Papír prívádějte do řezacího zařizení prívodní šachtou na papír (11) (obr. 3). Stroj se automaticky zapne na chod vpřed, vtáhne si materiál a po dokončení skartování se automaticky vypne.

Poznámky: Při skartování prühledných fólií musí být ručnězapnut chod strojevpřed (tlačitko chodu vpřed (3) přidržet asi 2 sekundy).

Krátkým stlačením funkčního tlačitka (2) (funkce „stop“) lze skartování kdykoliv zastavit. Pro pokračování stlačit na asi 2 sekundy tlačitko chodu vpřed (3).

Pokud není stroj po dobu asi 5 minut používán, automaticky se vypne.

Nikdy do stroje nezavádějte více než udané maximální množství materiálu (viz „TECHNICKÁ DATA“)!

Pokud by se přesto do stroje dostalo více materiálu, viz „PORUCHA“ pod „NAHROMADĚNÍ MATERIÁLU V PŘÍSTROJI“.

VYPRÁZDNĚNÍ SBĚRNÉHO PYTLE NA PAPÍR (obr. 4):

Je-li sběrný pytel na papír plný, stroj se vypne. Rozsvití se kontrolní ukazateľ (10). Postupujte následovně:

- Otevřete dveře. Rozsvití se kontrolní ukazatel (8). Pokud je v přivodní šachtě ještě materiál, rozsvití se i kontrolní ukazatel (6).

- Sběrný pytel (12) s rámem vytáhnout z podstavce, Pytel vyndat a jeho obsah zlikvidovat. Kontrolní ukazatel (10) zhasne.

- Vyprázdněný pytel zavěsit na rám a pytel s rámem opět zasunout do podstavce. Zavřít dveře. Kontrolní ukazatel (8) zhasne.

- Pokud kontrolní ukazatel (6) svítí, stlačte krátce tlačitko chodu vpřed (3). Materiál, který zůstal v přívodní šachtě, se skartuje a ukazatel zhasne.

Poznámka: Stroj běží jen při uzavřených dveřích!

UKAZATEL DYNAMICKÉHO ZATÍŽENÍ:

Aby se vyloučilo hromadění materiálu a dosáhlo plynulého a efektivního ničení datových nosičů, je během skartovávání zobrazen stupeň momentálního zatížení motoru rozptýleným světlem v přívodní šachtě podle následujícího:

Zelené světlo: zatižení < 50%

Žluté světlo: zatížení 50 - 75%

Červené světlo: zatižení 75 - 100%

obr. 1

obr. 3

NAHROMADĚNÍ MATERIÁLU V PŘÍSTROJI: (automatická reverzní funkce)

Dojde-li k nahromadění materiálu ve stroji, reaguje stroj následovně:

- Řezací zařízení se zablokuje, potom se vrátí kousek nazpět (materiál se uvolní) a zastaví se. Motor se vypne. Rozsviti se kontrolní ukazatel 25(6).

Postupujte následovně:

Nahromadění papíru v přívodní šachtě na papír (11)

• Výjmout zpět vysunutý papír.
• Řezací zařízení se automaticky rozběhne a skartuje zbytek papíru, který zůstal ve skartovacím zařízení. Během chodu vpřed svití LED ukazatel ↑ tlačitka chodu vpřed (3). Kontrolní ukazatel 📞 (6) zhasne.
• Pokračovat ve skartování s menším množstvím papíru.
• V případě potřeby přepínat řezací zařizení manuálně vpřed a zpět tak dlouho, dokud skartovávaný materiál neprojde řezacím zařizením a neskartuje se.

SVĚTELNÁ ZÁVORA HLÁSÍ PŘÍTOMNOST MATERIÁLU PŘI OTEVŘENÝCH DVERÍCH:

Pokud by se při otevření dveří nacházel ještě v přívodní šachtě materiál, motor se vypne a řezací zařízení se zastaví. Rozsvítí se kontrolní ukazatel 65 (6).

Zavřete dveře a krátkým stlačením tlačitka chodu vpřed (3) potvrděte stav. Skartovávaný materiál se vtáhne do řezacího zařízení a skartuje se.

SVĚTELNÁ ZÁVORA HLÁSÍ PŘÍTOMNOST MATERIÁLU PŘI ZAPNUTÍ:

Pokud by se při zapnutí stroje nacházel v přívodní šachtě materiál, rozsvítí se kontrolní ukazatel (6).

Vyndejte materiál a potvrd'te stav krátkým stlačením tlačitka chodu vpřed (3).

OCHRANA MOTORU:

Pokud je motor přetížen, vypne se. Rozsvítí se kontrolní ukazatel 5 (9).

Po ochlazení trvajícím asi 25-40 minut můžete přístroj znovu spustit.

ELEKTRICKÁ PORUCHA:

Bliká-li kontrolní ukazatel (9) ve spojení s LED ukazatelem funkčního tlačítka (2) nebo jen kontrolní ukazatel (8), vyskytla se elektrická porucha. Stroj nelze spustit.

V takovém případě informujte svého odborného prodejce.

KONTROLNÍ SEZNAM PŘI PORUCHÁCH:

Pokud přístroj nefunguje, zkontrolujte následující body:

• Je sít'ový napáječ připojen k síti?
• Jsou zavřeny dveře?
• Není plný sběrný pytel na papír?
  Postupujte podle instrukcí u „VYPRÁZDNĚNÍ SBĚRNÉHO PYTLE NA PAPÍR“.
• Nenahromadil se v přístroji materiál?

Postupujte podle instrukcí u „NAHROMADĚNÍ MATERIÁLU V PŘÍSTROJI“.

- Nepřetížil se motor?

Pokud nešlo o žádný z uvedených bodů, informujte prosím Vašeho odborného prodejce.

ÚDRŽBA / LIKVIDAČE

Pokud se do vstupní štěrbiny dostanou kousky papíru (např. po nahromadění papíru) je možné, že se přístroj kvůli hlášení přítomnosti materiálu světelnou závorou nevypne.

Můžete kousky papíru odstranit, resp. fotobuňku vyčistit tak, že do řezacího zařízení zavedete další list papíru nebo stroj přepnete na zpětný chod a štětcem krátce očistíte obě „oči“ fotobuňky.

obr. 5

obr. 6

ÚDRŽBA ŘEZACÍHO ZAŘÍZENÍ (CROSS-CUT):

Řezací zařízení Cross-Cut musí být po určité době provozu namazáno olejem. Pokud se rozsvití kontrolní ukazatel (7), postupujte následovně:

Otevřít dveře. Rozsvítí se kontrolní ukazatel (8) a blikaji LED ukazatel třičitka chodu zpět (4) a kontrolní ukazatel (7). Olejovou nádobku (13) (obr. 6) vyjmout z držáku ve dveřích a dveře opět zavřít.

Na list papíru rozlít a rozprostřit trochu oleje a papír zavést do přívodní šachty na papír (11) řezacího zařízení.

Papír je zatažen dovnitř a olej se tak dostane do řezacího zařízení.

Poznámka: Aby zhasl příslušný ukazatel, musí být po provedeném mazání řezac

zařízení následujícím postupem promazání potvrzeno:

- Dveře otevřit tak, až se rozsvití kontrolní ukazatel (8). Kontrolní ukazatele (7) a (4) blikaji.

- Stlačit tlačitko chodu zpět (4) a přidržet ho, dokud nezhasne kontrolní ukazatel 7).

- Dveře opět zavřít.

Řezací zařízení začne nyní automaticky s čisticím cyklem (běh vpřed/zpět) a pak se vypne. Stroj je opět připraven k provozu. V případě, že budete chtít doobjednat speciální olej podívejte se do odstavce „ZVLÁŠTNÍ PŘÍSLUŠENSTVÍ“.

AUTOMATICKÁ ÚSPORA ENERGIE:

Pokud není stroj nějakou dobu používán, automaticky se po asi 5 minutách vypne. LED ukazatel ♦ funkčního tlačítka (2) pro „připraven k provozu“ zhasne. Pro opětovné zapnutí je třeba funkční tlačítko krátce stlačit.

Stroj na konci životnosti likvidujte s ohledem na životní prostředí. Žádné díly stroje nebo balení nedávejte do domovního odpadu.

TECHNICKÉ ÚDAJE ZVLÁŠTNÍ PŘÍSLUŠENSTVÍ

Model	Data sit'ového připojeníNapájecí napětí/frekvence • odběr proudu • výkon
intimus 45/60SC2	220-230V/50Hz • 3,0 A • 0,7 kW	120V/60Hz • 5,6 A • 0,7 kW	100V/50/60Hz • 7,0 A • 0,7 kW
intimus 45/60CC3+CC4+CC5	220-230V/50Hz • 3,0 A • 0,55 kW	120V/60Hz • 5,6 A • 0,55 kW	100V/50/60Hz • 7,0 A • 0,55 kW
intimus 45/60CC6	220-230V/50Hz • 3,0 A • 0,7 kW	120V/60Hz • 5,6 A • 0,7 kW	100V/50/60Hz • 7,0 A • 0,7 kW

Pojistka (zpožděná): 220-230V = 10 A / 115-125V = 15 A / 100V = 15 A

Název	Obj. čís.
Plastový sáček, 440x330x600x0,05 mm (45)	83079
Plastový sáček, 440x330x950x0,05 mm (60)	99977
Olejová nádoba, 110 ml	88035
Poznámka: Při doobjednávání dílů ze zvláštního příslušenství se obratte na Vašeho odborného prodejce.

Model	Típus	Šiřka nařezaných proužků papíru	Řezací výkon pro papíru	Pracovní šiřka	Hlučnost	Rozměry Š × H × V	Váha
intimus 45SC2	278-4S	3,8 mm	22-24 listů*	235 mm	asi 55 dB(A)	450 x 390 x 650 mm	31 kg
intimus 45CC3	278-4C	3,8x30 mm	13-15 listů*	235 mm	asi 55 dB(A)	450 x 390 x 650 mm	32 kg
intimus 45CC4	278-2C	1,9x15 mm	10-11 listů*	235 mm	asi 55 dB(A)	450 x 390 x 650 mm	32 kg
intimus 45CC5	278-1C	0,8x12 mm	5-6 listů*	235 mm	asi 55 dB(A)	450 x 390 x 650 mm	32 kg
intimus 45CC6	278-1CF	0,8x4,5 mm	5-6 listů*	235 mm	asi 55 dB(A)	450 x 390 x 650 mm	32 kg
intimus 60SC2	279-4S	3,8 mm	22-24 listů*	235 mm	asi 55 dB(A)	450 x 390 x 770 mm	33 kg
intimus 60CC3	279-4C	3,8x30 mm	13-15 listů*	235 mm	asi 55 dB(A)	450 x 390 x 770 mm	34 kg
intimus 60CC4	279-2C	1,9x15 mm	10-11 listů*	235 mm	asi 55 dB(A)	450 x 390 x 770 mm	34 kg
intimus 60CC5	279-1C	0,8x12 mm	5-6 listů*	235 mm	asi 55 dB(A)	450 x 390 x 770 mm	34 kg
intimus 60CC6	279-1CF	0,8x4,5 mm	5-6 listů*	235 mm	asi 55 dB(A)	450 x 390 x 770 mm	34 kg

* vztaženo na papir A4 70g/m ² při 230V/50Hz

FONTOS BIZTONSÁGI UTASÍTÁSOK
