GEBRUIKSAANWIJZING LU361PE2 THEBEN
- Bijstelling van LUX:
Meter: Detector: Detectiezone: Beschermingsgraad en –klasse:
- Temperatuurbereik: IP 40, klasse II. van –10 °C tot + 45 °C.
- Discrete plafondmontage.
- Een bijkomende detector laat toe het detectiebereik te vergroten.
- Dit laagspanningstoestel is gemakkelijk te installeren; voor verschillende plafonddikten.
- Instelling en design van de detector met patent. Optimale dekking van dode hoeken.
- Twee relais (LU 361 PE-2) Eén relais voor aansluiting op netspanning, het andere met potentiaal contact voor het sturen van verwarming, ventilatie, airconditioning of videobewakingssysteem, enz.
- Nauwkeurige vertraging: 5 instellingen van 1 min tot 60 min. Test- en impulsmodus. Testmodus: Praktische test (niet gecontroleerd door LUX) Impulsmodus: kortstondige uitschakelingen.
- Instelling van LUX: nauwkeurig, praktisch.
- Detectie via multirichtingssensor Grotere detectiegevoeligheid bij om het even welke verplaatsingsas.
- Speciaal lensmodel Een totaal van 304 zones "zonder dode zones" binnen een detectiehoek van 360°, zodat elke handbeweging gedetecteerd wordt.
- LED: aanduiding van de werking.
- Snelle verbinding: via stekker RJ11. Manuale_LU361

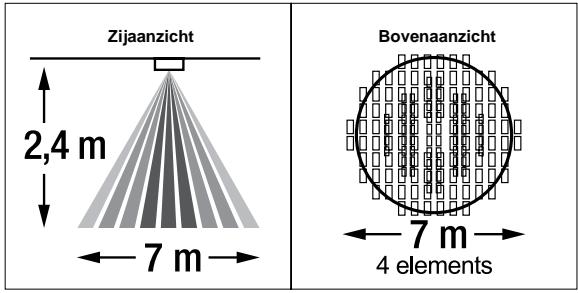

7:33 PM Page 45 DETECTIEZONE De aanwezigheidsmelders LU 361 PE2 / LU 361 PE / LU 361 PE-S kunnen gemonteerd worden op een plafond en gebruikt in kantoren, vergaderzalen, hotels, washokken, keukens, toiletten… Het is aangeraden het apparaat op 2,4 m hoogte te installeren voor een detectiezone van ca. 7 m. diameter (Zie Afb. 1). Afb. 1 Zijaanzicht Bovenaanzicht
INSTALLATIE EN MONTAGE

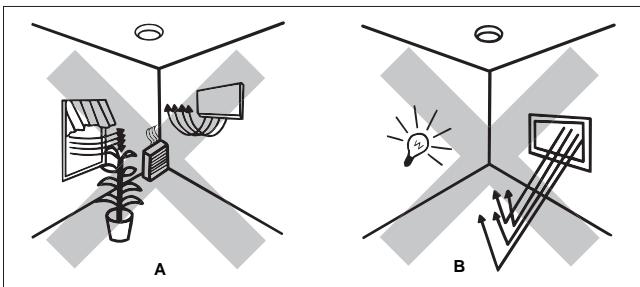

A. Kies de geschikte plaats Daar de detector reageert op temperatuurveranderingen, moeten de volgende toestanden vermeden worden (Zie Afb. 2).
- Vermijd van de detector naar zones of voorwerpen te richten met weerkaatsende of temperatuurveranderende oppervlakken.
- De detector niet dicht bij een warmtebron monteren, zoals b.v. cv-ventilatie, airconditioning, droge luchtventilatie.
- Vermijd van de detector naar een lichtbron richten.
- De detector niet naar in de wind bewegende voorwerpen richten, zoals b.v. overgordijnen, planten, enz. Manuale_LU361
B. Installatieprocedure Vooraf de netvoeding afsluiten.
1. Lees aandachtig de handleiding vóór het installeren van de detector
2. Zich ervan verzekeren dat de netvoeding volledig afgesloten is.

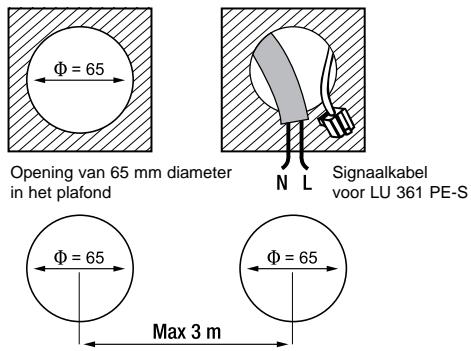

3. Maak een opening van 65 mm diameter in het plafond en laat de aansluitkabel uitsteken (Zie Afb. 3).
Afb. 3 Opening van 65 mm diameter in het plafond Signaalkabel voor LU 361 PE-S Nota:
- Als men de detectors LU 361 PE2 en de LU 361 PE-S op hetzelfde plafond monteert, erop letten dat de afstand tussen de twee openingen niet meer dan 3 m bedraagt.
- De dikte van het plafond moet 5 tot 25 mm bedragen (Zie Afb. 3 en 8).
- De detectors LU 361 PE2 en LU 361 PE-S kunnen beide op dezelfde stroomkring aangesloten worden. Voor het installeren van de tweede detector LU 361 PE-S, de aansluitkabel door de opening halen (Zie Afb. 3). Manuale_LU361

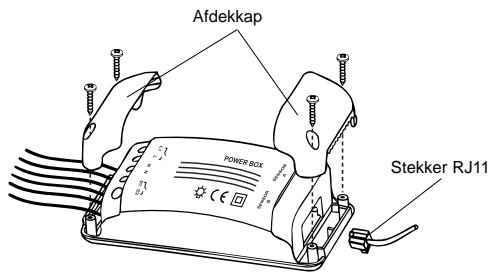

7:33 PM Page 47 4. De afdekkap van de verbindingsdoos losschroeven met een schroevendraaier (Zie Afb. 4). Eén van de klemmenstroken levert de stroom, de andere verbindt de stekker RJ 11. Afb. 4 Afdekkap Stekker RJ11

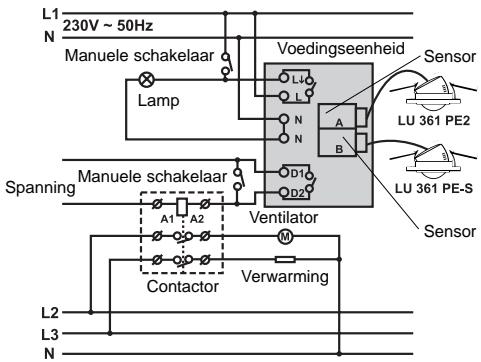

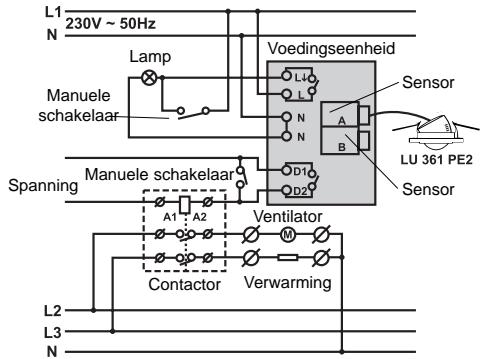

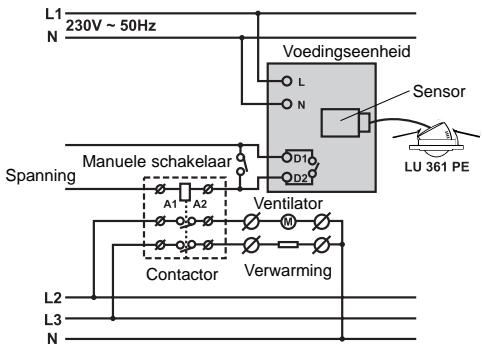

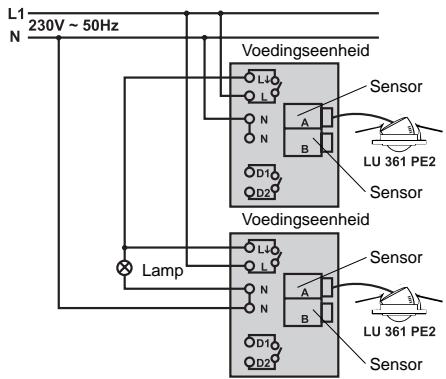

7:33 PM Page 49 Afb. 7 Voedingseenheid Manuele schakelaar Sensor Lamp Spanning Manuele schakelaar Ventilator Contactor Sensor Verwarming LU 361 PE2 - LU 361 PE-S Nota:
- Om zeker te zijn dat de aansluiting correct is, deze na het onder spanning brengen opnieuw controleren.
- Om de LU 361 PE-S tegelijkertijd aan te sluiten (Zie Afb. 8), zie aansluitdiagram.

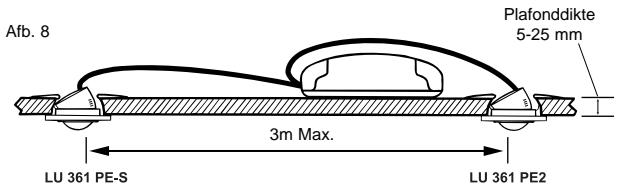

- Deze parallel aansluiten met de eerste detector LU 361 PE2 op de aansluitdoos (Zie Afb. 7). Plafonddikte 5-25 mm Afb. 8 3m Max.
6. Voer de montage uit volgens het schema en sluit de verbindingsdoos
aan op de inkomstroom. Daarna de afdekkap sluiten en bevestigen m.b.v. de schroeven (Zie Afb. 9).
7. Na het uitvoeren van de aansluitingen, de aansluitdoos door de opening
halen om aan het plafond bevestigen (Zie Afb. 10).
- De twee lange klembeugels bovenwaarts in de opening aanbrengen en de korte klembeugels naar beneden doen drukken; daarna de detector inbouwen.

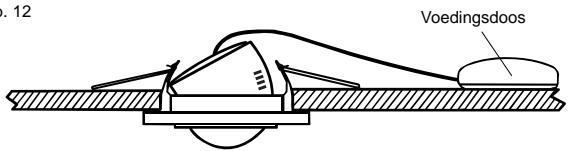

- De detector in de juiste stand instellen. Controleer of de detector goed ingebouwd is (Zie Afb. 12). Afb. 12
9. De detector met een vochtige doek reinigen.
10. De netvoeding opnieuw aansluiten.
Voedingsdoos Manuale_LU361

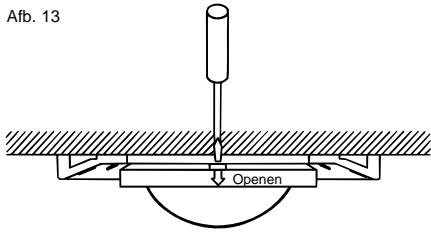

- De detectorkop wegnemen m.b.v. een kleine schroevendraaier (Zie Afb. 13). Afb. 13 Openen D.m.v. de detectorkop kan u de gewenste detectiezone instellen. Het zwenkbereik is horizontaal 350 ° (per stap van 30 °) en verticaal 30 ° (per stap van 5°) (Zie Afb. 14-15-16). Afb. 14
7:33 PM Page 52 B. LED-functie

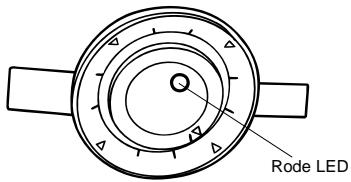

1. De detector LU 361 PE2 / PE en PE-S is voorzien van een rode LED (Zie
Afb. 17). De LED licht gedurende 2 s. zodra de detector wordt geactiveerd (en niet gecontroleerd door LUX).
2. De LED kan gebruikt worden als aanduiding voor de looptest.
Afb. 17 Rode LED C. Looptest De looptest dient voor het controleren en bijstellen van de detectiezone. De knop METER instellen op “7”, de knop “Time 1” op “test” en daarna kan u een looptest uitvoeren (Zie Afb.18).
- Bij elke nieuwe spanningsaansluiting gaat de LED gedurende 40 seconden lichten en daarna dooft ze. Tijdens de voorverwarming is er geen uitgang voor LAMP I wanneer het apparaat in test- of impulsmodus is. Er is nochtans een permanente uitgang voor Lamp II. Indien de detector geactiveerd wordt door een beweging na de voorverwarmingstijd (40 s.), worden LAMP I en LAMP II geschakeld volgens de voorafgaande instellingen. Indien er 20 s. na de voorverwarming geen uitschakeling plaatsvindt, worden LAMP I en LAMP II automatisch uitgeschakeld en zullen ze niet meer gecontroleerd worden door de instellingen Time 1 en Time 2. Afb. 18 Manuale_LU361
7:33 PM Page 53 Uitvoeren van looptest
1. Richt de detector naar de te detecteren zone
2. De detector onder spanning zetten
3. Beweeg u vanaf de buitenzijde naar de binnenzijde van de zone (Zie Afb.
18). Als de detector uitschakelt, wordt de lamp gedurende 5 s. uitgeschakeld.
4. De detectorkop bijstellen om de detectiezone zo nodig te wijzigen
5. Het detectiebereik kan eveneens aangepast worden met de METERknop
6. Herhaal vanaf de punten 3 tot 5 totdat de gewenste detectiezone wordt
verkregen. INSTELLINGEN Nota:

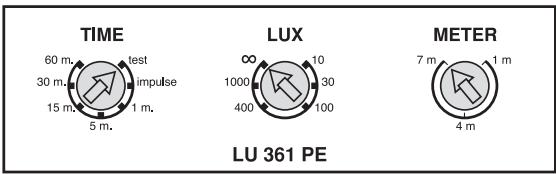

- De detectiekop voorzichtig verwijderen met een schroevendraaier alvo-å rens de instellingen uit te voeren (Zie Afb. 13). Instelknoppen LUX, METER, TIME De instelknoppen LUX, METER, TIME volgens de gewenste waarden bijstellen (Zie Afb.19). Afb. 19 De instelknoppen TIME en LUX moeten precies op het streepje van de gekozen waarde ingesteld worden en niet tussen twee streepjes. Dit kan een onnauwkeurige werking of disfunctie veroorzaken.
2. Instelling van TIME-knop
Afb. 21 / Time (voor verlichting)
- Time1 7 instellingen: Test (LUX inactief) / Impuls (1 s. in bedrijf – 9 s. buiten werking) / 1 min. / 5 min. / 15 min. / 30 min. / 60 min.
Test-modus: Als de instelknop Time1 ingesteld is op "test", staat de detector automatisch in test-modus. In deze modus wordt de verlichting niet gecontroleerd door de LUX. De verlichting wordt 5 s. ingeschakeld en daarna gedoofd. Op hetzelfde ogenblik gaat de LED 2 s. lichten en daarna dooft ze.
- Time2 Niet gecontroleerd door LUX (alleen LU 361 PE) 5 instellingen : 10 s. / 3 min. / 15 min. / 30 min. / 60 min. Manuale_LU361
3. Instelling van METER-knop
Afb. 22 u de METER-knop instelt op "1m", zal de detector binnen een beperkt
- Als detectieveld van ca. 1 m diameter schakelen. u de METER-knop instelt op "7m", zal de detector binnen een groter
- Als detectieveld tot ca. 7 m diameter schakelen. u de METER-knop instelt op het midden (op "4 m"), zal de detector
- Als binnen een detectieveld tot ca. 4 m diameter schakelen. MOGELIJKE STORINGEN Storing Oorzaak Advies De LED licht niet.
1. De netvoeding in niet
2. De aansluiting is niet
1. Controleer of de netvoeding goed aangesloten is.
2. Contoleer of de bedrading
overeenstemt met het schema.
1. De aansluitingen zijn
niet correct uitgevoerd.
1. Controleer of de spanning
en de lampen correct aangesloten zijn.
2. Vervang de defecte lamp
door een nieuwe. De lampen schakelen niet in.
2. Defecte belasting.
De lampen doven niet.
1. De detector wordt zonder reden geactiveerd.
2. De aansluitingen zijn
niet correct. De lampen gaan reden aan en uit. APPROVAL De detector bevindt zich in de nabijheid van een warmtebron of in de wind bewegende voorwerpen.
1. Blijf buiten de detectiezone om de detector niet te
activeren gedurende de test.
2. Controleer of de spanning
en de lampen correct aangesloten zijn. Verwijder de detector van warmtebronnenzoals radiatoren, airconditioning of weerkaatsende oppervlakken. Nagaan of er zich geen bewegende voorwerpen in de detectiezone bevinden.
