MODE D'EMPLOI LU361PE2 THEBEN

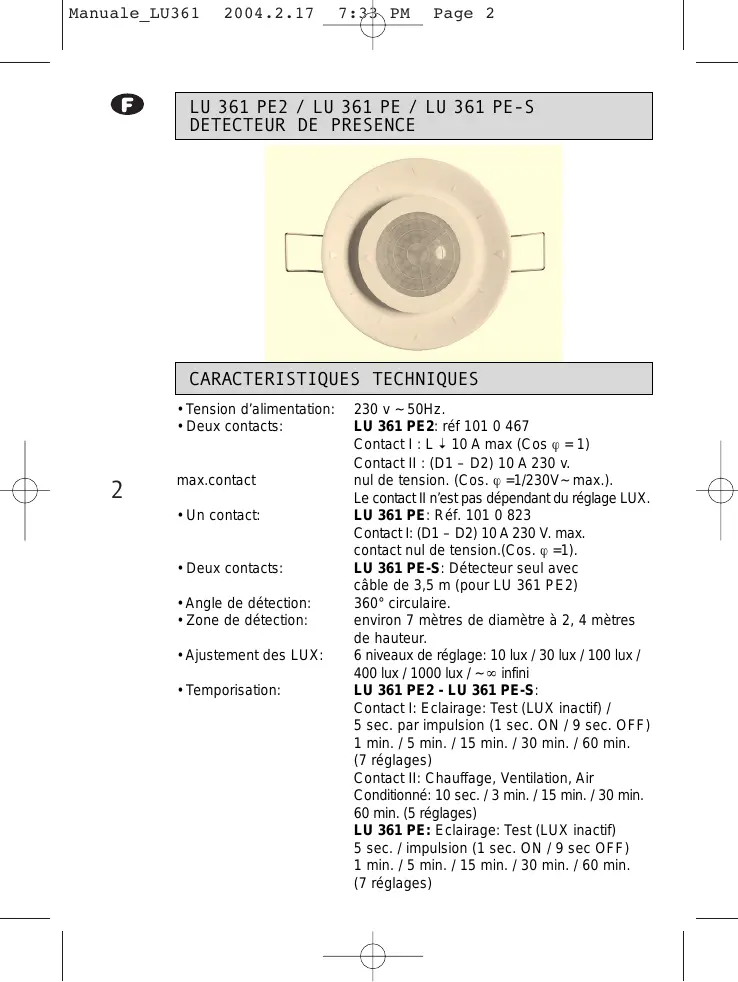

230 v ~ 50Hz. LU 361 PE2: réf 101 0 467 Contact I : L 10 A max (Cos j = 1) Contact II : (D1 – D2) 10 A 230 v. nul de tension. (Cos. j =1/230V~ max.). Le contact II n’est pas dépendant du réglage LUX. LU 361 PE: Réf. 101 0 823 Contact I: (D1 – D2) 10 A 230 V. max. contact nul de tension.(Cos. j =1). LU 361 PE-S: Détecteur seul avec câble de 3,5 m (pour LU 361 PE2) 360° circulaire. environ 7 mètres de diamètre à 2, 4 mètres de hauteur. 6 niveaux de réglage: 10 lux / 30 lux / 100 lux / 400 lux / 1000 lux / ~ ° infini LU 361 PE2 - LU 361 PE-S: Contact I: Eclairage: Test (LUX inactif) / 5 sec. par impulsion (1 sec. ON / 9 sec. OFF) 1 min. / 5 min. / 15 min. / 30 min. / 60 min. (7 réglages) Contact II: Chauffage, Ventilation, Air Conditionné: 10 sec. / 3 min. / 15 min. / 30 min. 60 min. (5 réglages) LU 361 PE: Eclairage: Test (LUX inactif) 5 sec. / impulsion (1 sec. ON / 9 sec OFF) 1 min. / 5 min. / 15 min. / 30 min. / 60 min. (7 réglages)

• Indice et classe de protection:
• Température de fonctionnement: 7:33 PM Page 3 Réglage des diamètres de détection. 4 éléments de type hyper sensibles. 304 zones. IP40, classe II. de -10°C et +45°C

CONTENU DE LÕEMBALLAGE

Modèle Article Quantité LU 361 PE LU 361 PE-S Boitier LU 361 PE2 d’alimentation Câble 30 cm Câble 3,5 mt (LU 361 PE LU 361 PE2 uniquement)

• Fixation plafond discrète.
• Un détecteur supplémentaire pouvant étendre la surface de détection.
• Produit basse tension facile à installer. Installation facile et rapide pouvant s’adapter à tout type de support.
• Réglage et design du détecteur Breveté. - Couverture optimum des angles morts.
• Deux relais (LU 361 PE-2). L’un pour mise sous tension, l’autre en contact libre pour chauffage, ventilation, climatisation, vidéo surveillance, etc.
• Temporisation précise: 5 réglages de 1 min. à 60 min. Mode test et impulsion. Mode test: Test pratique (non contrôlé par les LUX). Mode impulsion: Déclenchements courts.
• Réglage des LUX: Précis, pratique.
• Détection par capteur multi-directionnel. Plus grande sensibilité de détection quel que soit l’axe de déplacement.
• Modèle spécial de Lentilles. Un total de 304 zones "sans zones mortes " sur les 360° de détection ce qui permet de détecter le moindre mouvement de la main.
• LED: Indicateur de fonctionnement.
• Connexion rapide: Connecteur RJ11 facile à connecter.

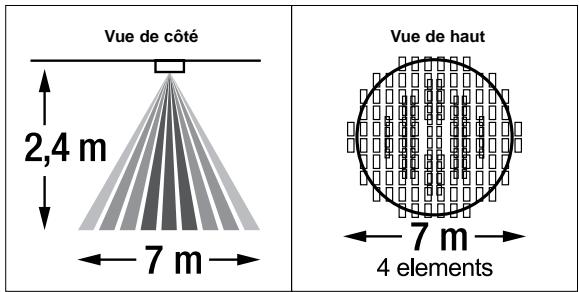

7:33 PM Page 4 ZONE DE DƒTECTION Les détecteurs LU 361 PE2 / LU 361 PE / LU 361 PE-S peuvent être installés au plafond et utilisés dans les bureaux, salles de conférences, hôtels, buanderies, cuisines, toilettes… Il est recommandé d’installer l’appareil à 2,4 m de hauteur pour une zone de détection de 7m de diamètre environ (Voir Fig. 1). Fig. 1 Vue de côté Vue de haut

INSTALLATION ET MONTAGE

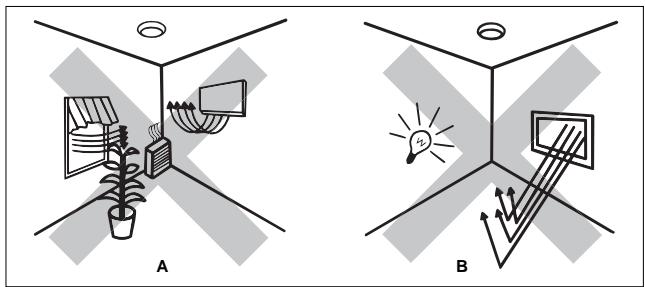

A. Choisir l’endroit adéquat Etant donné que le détecteur réagit aux changements de températures, évitez les situations suivantes (Voir Fig. 2).

• Evitez de diriger le détecteur vers des zones ou vers des objets dont les surfaces sont hautement réfléchissantes ou sont sujettes aux rapides changements de température.
• Evitez de monter le détecteur proche d’une source de chaleur, comme les ventilations de chauffage, climatiseurs, ventilateurs.
• Ne pas diriger le détecteur vers une source de lumière.
• Evitez d’orienter le détecteur vers des objets qui bougent avec le vent, comme: les rideaux, les plantes… Manuale_LU361

B. Procédé d’installation Avant installation, mettre l’appareil hors tension

1. Lisez le mode d’emploi avec attention et entièrement avant l’installation.

2. Assurez-vous que l’appareil est totalement hors tension

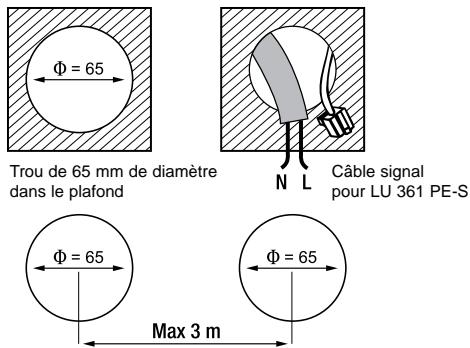

3. Faites un trou de 65 mm de diamètre dans le plafond en laissant le

câble de raccordement à l’extérieur (Voir Fig. 3). Fig. 3

Trou de 65 mm de diamètre dans le plafond Câble signal pour LU 361 PE-S Remarque:

• Pour installer le détecteur LU 361 PE2 et LU 361 PE-S sur le même plafond, s’assurer que la distance entre les deux trous ne dépasse pas 3 m.
• L’épaisseur de la couverture de plafond doit être de 5-25 mm. (Voir Fig. 3 et 8).
• Les détecteurs LU 361 PE2 et LU 361 PE-S peuvent être tous deux connectés à la même source.
• Pour installer le second détecteur LU 361 PE-S, passer le câble de raccordement dans le trou (Voir Fig. 3). Manuale_LU361

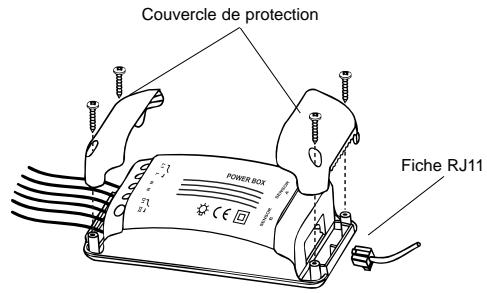

7:33 PM Page 6 4. Dévissez le couvercle de protection du boîtier de liaison avec un tournevis. L’un des borniers fournit le courant, l’autre connecte la fiche RJ 11 (Voir Fig. 4). Fig. 4 Couvercle de protection Fiche RJ11

5. Schémas de montage.

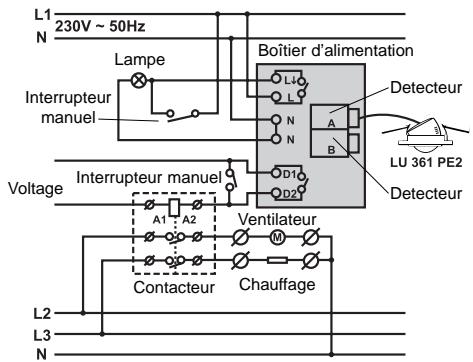

Fig. 5 Boîtier d’alimentation Lampe Detecteur Interrupteur manuel Voltage Interrupteur manuel Detecteur Ventilateur Contacteur Chauffage LU 361 PE2 Manuale_LU361

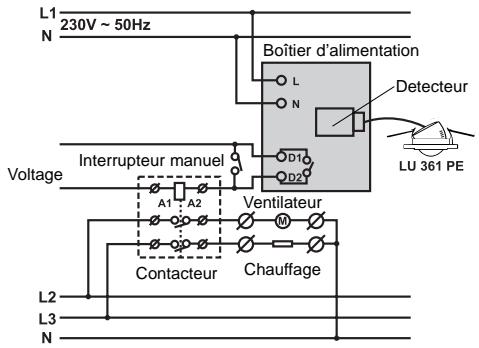

7:33 PM Page 7 Fig. 5 Boîtier d’alimentation Detecteur Voltage Interrupteur manuel Ventilateur Contacteur Chauffage LU 361 PE

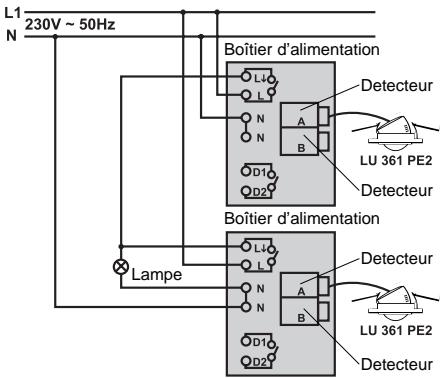

Fig. 6 Boîtier d’alimentation Detecteur Detecteur Boîtier d’alimentation Detecteur Lampe Detecteur LU 361 PE2

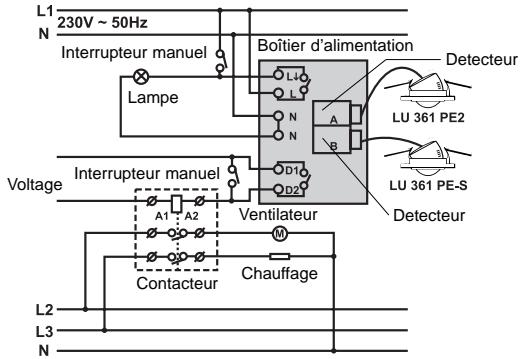

7:33 PM Page 8 Fig. 7 Boîtier d’alimentation Interrupteur manuel Detecteur Lampe Voltage Interrupteur manuel Ventilateur Contacteur Detecteur Chauffage LU 361 PE2 LU 361 PE-S

• Assurez-vous que les fils sont connectés correctement.

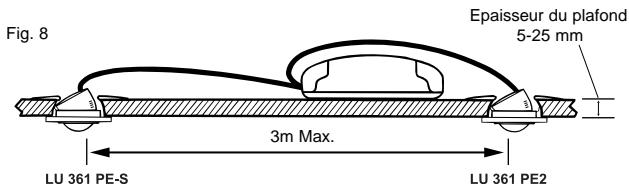

• Connectez le détecteur LU 361 PE-S en même temps, (Voir Fig. 8) et référez-vous au diagramme de raccordement pour le connecter en parallèle avec le premier détecteur LU 361 PE2 sur le boîtier de raccordement (Voir Fig. 7). Epaisseur du plafond 5-25 mm Fig. 8 3m Max. 6. Référez-vous au diagramme de montage et connectez le boîtier de raccordement à l’arrivée du courant, refermez ensuite le couvercle et fixezle avec des vis (Voir Fig. 9). 7. Après avoir placer correctement tous les fils, vissez le boîtier de raccordement et placez-le dans le faux plafond (Voir Fig. 10). Manuale_LU361 Fig. 9

8. Insérez le détecteur dans le trou (Voir Fig. 11).

• Mettez les deux longs axes de fixation à ressorts dans le trou et gardez l’axe le plus court à l’extérieur, contre l’extérieur du plafond; insérez ensuite le détecteur.

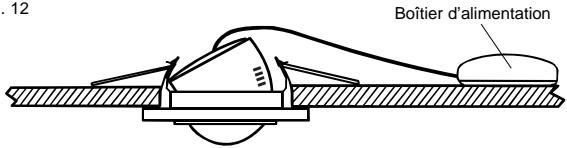

• Réglez la position du détecteur. Assurez-vous que le détecteur soit parfaitement ajusté contre le plafond (Voir Fig. 12). Fig. 12 Boîtier d’alimentation

9. Nettoyez le détecteur avec un chiffon légèrement humide.

10. Remettre sous tension.

A. Réglage de la tête de détection Remarque:

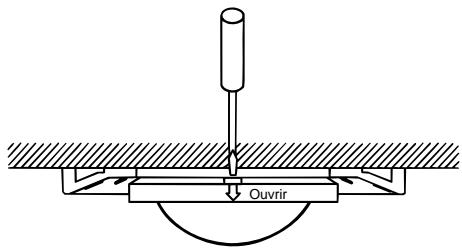

• Dégagez la tête de détection à l’aide d’un tournevis avant d’effectuer les réglages (Voir Fig. 13). Fig. 13 Ouvrir

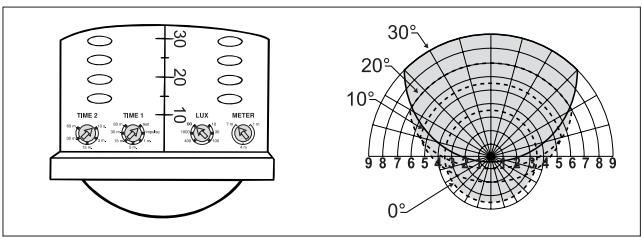

Vous pouvez régler la tête de détection afin d’obtenir le champ de détection souhaité. Elle peut être réglée de 350° horizontalement (par paliers de 30°) et de 30° verticalement (par paliers de 5°) (Voir Fig. 14, 15 et 16). Fig. 14 Fig. 15 Manuale_LU361

7:33 PM Page 11 Fig. 16 B. Fonction LED

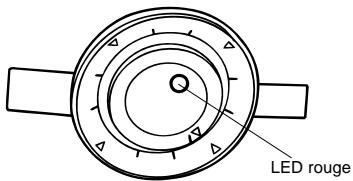

1. Le détecteur LU 361 PE2 / PE et PE-S est doté d’une LED rouge (Voir

Fig. 17). Elle s’allume pendant 2 sec. dès que le détecteur est activé et non contrôlé par les lux.

2. La LED peut servir d’indicateur pour un test de passages.

LED rouge C. Test de parcours Le test de parcours sert à vérifier et régler les champs de couverture du détecteur de présence. Positionnez le bouton “METER” sur “7”, le bouton “Time 1” sur “test”, ensuite, vous pouvez procéder à un test de parcours. (Voir Fig. 18). Remarque:

• A chaque nouvelle mise sous tension de l’appareil la LED s’allume pendant 40 sec. puis s’éteint. Pendant le temps de préchauffage, il n’y a pas de sortie pour CHARGE I si l’appareil est en mode test ou impulsion. Toutefois, il y a une sortie permanente pour CHARGE II. Après la période de préchauffage (40 sec.) si le détecteur est activé par un mouvement, CHARGE I et CHARGE II vont fonctionner en fonction des réglages précédents. S’il n’y a pas de déclenchement dans les 20 sec. après la fin du préchauffage, CHARGE I et II se couperont automatiquement et ne seront plus contrôlées par les réglages de Time 1 et Time 2. Manuale_LU361

7:33 PM Page 12 Fig. 18 Procédure de test

1. Dirigez le détecteur dans la zone de détection souhaitée.

2. Mettez le détecteur sous tension.

3. Traversez la zone de détection en venant de l’extérieur (Voir Fig. 18).

Lorsque le détecteur se déclenche, la lumière se déclenchera pendant 5 sec.

4. Ajustez la tête de détection pour modifier la zone de détection si nécessaire.

5. Vous pouvez également régler le bouton “METER”

6. Répétez les étapes 3 à 5 jusqu’à ce que vous obteniez la zone de détection souhaitée.

• Retirez délicatement la tête de détection avec un tournevis avant le réglage des boutons (Voir Fig. 13). Boutons LUX, METER, TIME Réglez les boutons LUX, TIME, METER suivant les valeurs désirées (Voir Fig. 19). Fig. 19 Manuale_LU361

7:33 PM Page 13 Les boutons TIME et LUX doivent être positionnés de façon très nette sur les marques des valeurs. Ne pas les placer entre deux marques, ce qui pourrait causer un dysfonctionnement ou une confusion.

1. Réglage du bouton LUX

Fig. 20 pré-définis:

2. Réglage du bouton TIME

/ Time (pour l’éclairage)

• Time1 7 réglages pré-définis: Test (LUX inactif) / Impulsion (1 sec. en marche 9 sec. hors fonctionnement) / 1 min. / 5 min. / 15 min. / 30 min. / 60 min.

Mode Test: Lorsque le bouton Time1 est positionné sur “test” le détecteur est automatiquement en mode test. Dans ce mode, l’éclairage n’est pas contrôlé par les LUX. La lumière s’allume 5 sec. puis s’éteint. Au même moment, la LED s’allume 2 sec. puis s’éteint.

Mode Impulsion: Lorsque le bouton Time1 est positionné sur “impulsion” le détecteur est automatiquement en mode impulsion. / Time (pour chauffage, ventilation, climatisation): Non contrôlé

• Time2 par les LUX (LU 361 PE uniquement). 5 réglages pré-définis: 10 sec. / 3 min. / 15 min. / 30 min. / 60 min. Manuale_LU361

3. Réglage du bouton METER.

Fig. 22 positionnant le bouton METER sur “1m”,

• En le détecteur va fonctionner sur une zone de détection très réduite, d’un diamètre de 1m environ. positionnant le bouton METER sur “7m”,
• En le détecteur va fonctionner sur la zone de détection la plus étendue, d’un diamètre de 7m environ. positionnant le bouton METER au milieu (sur “4m”), le détecteur va
• En fonctionner sur une zone de détection d’un diamètre de 4m environ.

Lorsque le détecteur de presence LU 361 PE / LU 361 PE2 / LU 361 PE-S ne fonctionne pas normalement, vérifier les problèmes éventuels et consulter les solutions suggérées dans le tableau suivant qui vous aideront à résoudre le problème. Problème Cause éventuelle Solution La LED ne s’allume pas.

1. L’appareil n’est pas

2. Le raccordement n’est

pas effectué correctement.

1. Vérifier que l’appareil est

2. Se référer au schéma de

branchement et connecter l’appareil correctement. Les lumières ne s’allument pas.

1. Les raccordements

sont incorrects. 2 .Le boîtier de liaison est défectueux.

1. Vérifier que l’alimentation

et le chargeur sont connectés correctement.

2. Remplacer le boîtier de

liaison défectueux. Les lumières ne s’éteignent pas.

intempestif du détecteur.

1. S’éloigner de la zone de

détection pour éviter d’activer le détecteur pendant le test.

2. Vérifier que l’alimentation

et le boîtier de liaison sont connectés correctement.

sont incorrects. Enclenchement intempestif. HOMOLOGATION Le détecteur se trouve proche de sources de chaleur ou proche d’objets légers subissant les effets du vent. Eloigner le détecteur des sources de chaleur, telles que les radiateurs ou climatisations, ou toute surface refléchissante. S’assurer qu’il n’y ait aucun objet volatile à proximité. Manuale_LU361
