Producttype	Mobiele etiketprinter
Merk	Brother
Model	MW-260
Afmetingen (L x D x H)	Ongeveer 130 x 103 x 60 mm
Gewicht	Ongeveer 210 g (zonder batterijen)
Voeding	6 AA-batterijen (LR6) of optionele netadapter
Afdrukmethode	Direct thermisch
Afdrukresolutie	200 dpi
Maximale etiketbreedte	24 mm
Connectiviteit	Bluetooth 3.0
Compatibele batterijen	Alkaline of oplaadbare Ni-MH (AA)
Batterijduur	Tot 500 etiketten (4x6 cm) per set
Ondersteunde talen	Meertalig (FR inbegrepen)
Compatibele software	P-touch Editor (Windows / Mac)
Bedrijfstemperatuur	0 °C tot 40 °C
Luchtvochtigheid bij gebruik	20% tot 80% (zonder condensatie)
Onderhoud en reiniging	Reinig de buitenkant met een zachte, droge doek. Gebruik een reinigingsset voor de printkop.
Veiligheidsinstructies	Niet blootstellen aan water of extreme temperaturen. Verwijder de batterijen bij langdurig niet-gebruik.
Aanbevolen reserveonderdelen	AA-batterijen, thermische etiketrollen (max 24 mm), netadapter (optioneel)
Repareerbaarheid	Vervang de batterijen en de etiketrollen. Reinig de printkop. Neem voor andere reparaties contact op met een erkende service.

Veelgestelde vragen - MW-260 BROTHER

Hoe installeer ik de batterijen in de MW-260 printer?

Open het batterijcompartiment aan de achterkant van het apparaat. Plaats 6 AA-batterijen volgens de aangegeven polariteit (+/-). Sluit het deksel. De printer is klaar voor gebruik.

Welk type etiketten gebruiken met de MW-260?

Gebruik thermische etiketrollen van Brother met een maximale breedte van 24 mm. Compatibele modellen zijn onder andere de series TZe en HSe (voor thermische etiketten).

Hoe verbind ik de printer met een smartphone?

Schakel Bluetooth in op uw smartphone. Houd op de printer de aan/uit-knop ingedrukt om deze in de koppelingsmodus te zetten. Selecteer 'MW-260' in de lijst met Bluetooth-apparaten op uw telefoon. Start de app Brother P-touch Design&Print.

Wat te doen als de afdruk wazig of slecht is?

Reinig de printkop met een wattenstaafje gedrenkt in isopropylalcohol. Zorg ervoor dat u kwalitatieve thermische etiketten gebruikt. Vervang de batterijen als ze bijna leeg zijn.

Hoe vervang ik de etiketrol?

Open het voorste deksel van de printer. Verwijder de gebruikte rol. Plaats een nieuwe rol door de rand van het etiket uit te lijnen met de geleider. Sluit het deksel totdat het vastklikt. De printer snijdt automatisch het eerste etiket.

De printer gaat niet aan, wat te doen?

Controleer of de batterijen correct zijn geplaatst en niet leeg zijn. Als u een netadapter gebruikt, zorg er dan voor dat deze is aangesloten en werkt. Probeer het apparaat te resetten door de batterijen 30 seconden te verwijderen.

Hoe print ik een etiket in spiegelbeeld?

Selecteer in de P-touch Editor-software (of de mobiele app) de optie 'Spiegel' voordat u afdrukt. Controleer of het etiket correct is georiënteerd in de rol voor een omgekeerde afdruk.

Wat is de levensduur van alkalinebatterijen?

Met nieuwe alkalinebatterijen kunt u tot 500 etiketten van 4x6 cm afdrukken. De duur varieert afhankelijk van het gebruik en het type etiketten.

Kan de printer zonder Bluetooth worden gebruikt?

Ja, u kunt de MW-260 via een USB-kabel (niet meegeleverd) met een computer verbinden met behulp van de P-touch Editor-software. Zorg ervoor dat u de juiste stuurprogramma's installeert.

Hoe reinig ik de printkop?

Schakel de printer uit en verwijder de batterijen. Gebruik een wattenstaafje lichtjes gedrenkt in 90% isopropylalcohol om de printkop voorzichtig in een horizontale beweging te reinigen. Laat 2 minuten drogen voordat u opnieuw gebruikt.

GEBRUIKSAANWIJZING MW-260 BROTHER

Conformiteitsverklaring voor de R&TTE-richtlijn 1999/5/EG (Alleen Europa/Turkije)

Wij, Brother Industries, Ltd. 15-1, Naeshiro-cho, Mizuho-ku, Nagoya 467-8561, Japan

verklaren dat deze producten functioneren in overeenstemming met de vereisten van de R&TTE-richtlijn 1999/5/EG. U kunt een exemplaar van de conformiteitsverklaring downloaden door de instructies in het gedeelte Conformiteitsverklaring (alleen Europa/Turkije) te volgen.

Bluetooth in- en uitschakelen

De Bluetooth-functie inschakelen: Zet de interface-schakelaar in de stand "Bluetooth" als Bluetooth is ingeschakeld. De Bluetooth-functie uitschakelen: Zet de interface-schakelaar in de stand "IrDA" als Bluetooth is uitgeschakeld.

Bluetooth

Deze printer ondersteunt Bluetooth. Frequentieband(en): 2 402-2 480 MHz. Maximum radiofrequent vermogen uitgezonden in de frequentieband(en): minder dan 20 dBm (e.i.r.p).

CE!

Waarschuwing

EEN VERVANGENDE BATTERIJ VAN EEN ONJUIST TYPE ZOU KUNNEN ONTPLOFFEN.

WERP OPGEBRUIKTE BATTERIJEN WEG VOLGENS DE GELDENDE VOORSCHRIFTEN.

De term Bluetooth® en bijbehorende beeldmerken zijn eigendom van Bluetooth® SIG, Inc. en worden door Brother Industries, Ltd. toegepast onder licentie.
- Dit product werkt met IrFront van ACCESS CO., LTD. Copyright © 2016 ACCESS CO., LTD.
- ACCESS en IrFront zijn handelsmerken of gedeponeerde handelsmerken van ACCESS CO., LTD. in Japan en andere landen.

IrFront™

○ Alle andere vermelde software en productnamen zijn handelsmerken of gedeponeerde handelsmerken van hun respectieve bedrijven.

Bluetooth is een draadloos communicatiesysteem voor korte afstanden dat draadloze connectiviteit verschaft aan gebruikers van computers en PDA's die voorzien zijn van Bluetooth.

2) Voorzorgsmaatregelen bij gebruik van Bluetooth

Draadloze verbindingen worden voor vele toepassingen gebruikt. Om storingen in de onderstaande gevallen te voorkomen, moet Bluetooth worden uitgeschakeld.

• In ziekenhuizen
• In vliegtuigen
• In tankstations
• Bij brandalarm

3) Voor een optimale signaaltransmissie

De connectiviteit van Bluetooth verschilt aanzienlijk afhankelijk van de omgevingsomstandigheden.

Als u geen goede verbinding kunt krijgen, wijzig dan de omstandigheden.

Op de volgende plaatsen kan de transmissie onbevredigend zijn.

• In de buurt van elektronische apparatuur
• In de buurt van radiostations of draadloze zenders
  • In de buurt van draadloze LAN (IEEE802.11)

4) Andere eigenschappen van de Bluetooth-technologie

- Apparatuur die gebruikt maakt van Bluetooth-technologie heeft soms een paar seconden nodig voordat de Bluetooth-functie kan worden gebruikt nadat de apparatuur is ingeschakeld. Deze tijdsduur verschilt afhankelijk van de apparatuur in kwestie. (Dit apparaat heeft maximaal 8 seconden nodig.)

Structuur van de handleiding

Bij deze printer wordt een cd-rom geleverd waarop een gebruikershandleiding en een softwarehandleiding staan.

Gebruikershandleiding

In deze handleiding staan voorzorgsmaatregelen voor het gebruik van de printer en installatieaanwijzingen.

Softwarehandleiding

In deze handleiding worden de procedures beschreven voor het installeren en verwijderen van de software op/van een Windows®-computer of een Windows Mobile®-apparaat, inclusief bijbehorende afdrukprocedures.

Bijgeleverde accessoires

Mobiele printer MW-260

gevuld met thermisch papier C-211 (50 vellen).

lithium-ion-accu

(BT-200)

(bevat de software, de gebruikershandleiding en de softwarehandleiding)

Werking van de printer

1) Lees dit blad en controleer of alle accessoires aanwezig zijn.

2

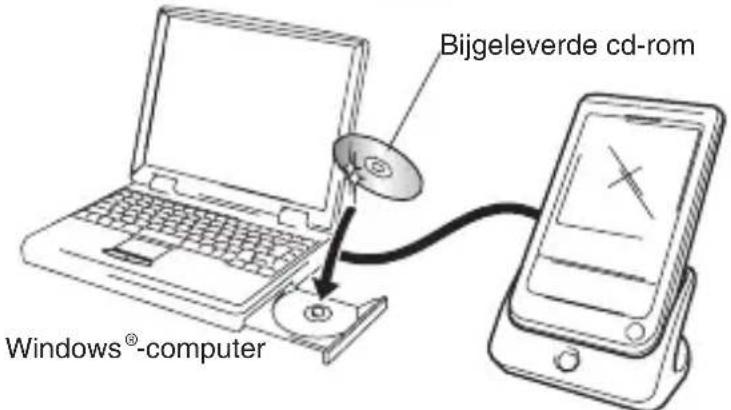

Plaats de cd-rom in het cd-rom-station van uw Windows®-computer.

Het installatieprogramma start automatisch en het dialoogvenster Brother Select Language (Taal selecteren) verschijnt.

Als het installatieprogramma niet automatisch start, dubbelklikt u op op de cd-rom.

Windows Mobile®-apparaat

3

De printer voorbereiden.

Zie de gebruikershandleiding. (De gebruikershandleiding kunt u zien door op de knop Indicates User Guide (Gebruikershandleiding weergeven) te klikken in het eerste dialoogvenster dat verschijnt wanneer het installatieprogramma wordt opgestart om de software te installeren.)

Opmerking : Lees de gebruikershandleiding voordat u de printer in gebruik neemt.

Wij raden u aan de handleiding op de

Windows® PC op te slaan

zodat u deze steeds snel bij de hand hebt.

Wordt vervolgd op de volgende pagina

4

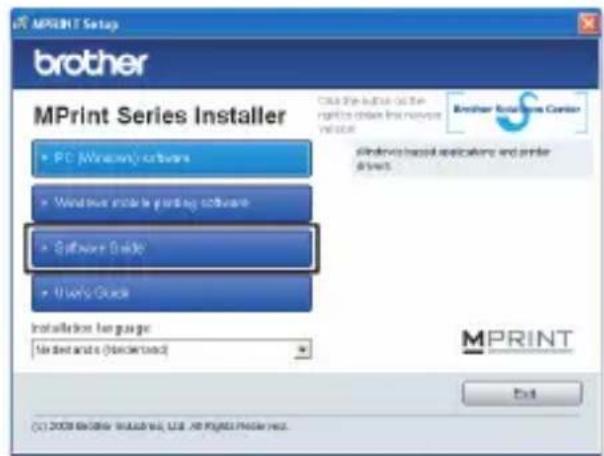

Installeer de software door de instructies op te volgen die op het scherm verschijnen.

Om de softwarehandleiding te zien, klikt u op de knop Indicates Software Guide (Softwarehandleiding weergeven).

5

Begin met afdrukken!!

Zie de Softwarehandleiding.

Opmerking : U hebt Adobe® Reader® nodig om de gebruikershandleiding en de softwarehandleiding te kunnen weergeven.

Communicatie via Bluetooth technologie

Deze printer gebruikt Bluetooth om te communiceren met een Windows®-computer of Windows Mobile®-apparaat. De procedure hiervoor (uitgaande van de basisinstellingen) wordt hieronder beschreven. Meer informatie vindt u in de handleiding van het Bluetooth-apparaat.

1 Zet de interface-schakelaar in de stand "Bluetooth".

Bluetooth communicatie AAN

→ Het werkingslampje licht blauw op.

2 Voer de Bluetooth-verbindingssoftware uit op de Windows®-computer of het Windows Mobile®-apparaat.
3 Gebruik de Bluetooth communicatie-software om te zoeken naar Bluetooth apparaten.

→ Er verschijnt "MW-260XXXX", met voor de "XXXX" de laatste 4 cijfers van het serienummer.

4 Selecteer deze printer uit de lijst met beschikbare apparaten.

→ Het scherm waarin u de pincode moet invullen, wordt alleen weergegeven als u de printer voor het eerst verbindt met de Windows®-computer of het Windows Mobile®-apparaat.

- Afhankelijk van het Bluetooth apparaat kunt u worden verzocht om een PIN-code in te voeren bij de volgende gelegenheden dat u verbinding maakt.

5 Vul de pincode in (of het wachtwoord, op het moment van verzending van de printer wordt de pincode ingesteld op de laatste vier cijfers van het serienummer) en klik/tik op Enter.

→ Nu verschijnt er "Connected device Yes" (Aangesloten apparaat Ja) in het apparaat-informatiescherm.

6 Gebruik de Bluetooth communicatie-software voor keuze van de seriële poort als de geschikte aansluitpoort en -methode voor deze printer.

- Noteer het nummer van de COM-poort als dit verschijnt (afhankelijk van het type Windows®-computer of Windows Mobile®-apparaat is dit nummer wellicht vereist om te kunnen afdrukken).

Productspecificaties

Printerspecificaties

Modelnaam MW		V-260
Indicatielampjes		Statusindicatielampje (blauw/groen/rood)Laadindicatielampje (oranje)
Afdrukken	Methode	Thermisch afdrukken waarbij de thermische printkop direct een hele regel afdrukt
	Resolutie 3	300 dpi × 300 dpi
	Afdruksnelheid	20 seconden/vel(standaardtekst op thermisch papier met een dekking van 7 % en een omgevingstemperatuur van 25 °C)
	Aantal pagina's dat kan worden afgedrukt.	Maximaal 50 bij continu afdrukken met een volledig opgeladen accu. Het gebruik van Bluetooth beïnvloedt deze waarde.(Gebaseerd op 7% bladvulling en een omgevingstemperatuur van 25 °C.) (Standaard Brother A6 thermisch papier)
Papiertoevoer		Papiercassette van Brother, automatisch papiertoevoermechanisme
Papier A6-papier van Brother (105 mm × 148 mm)
Afdrukgebied 97,5 mm × 140,6 mm
Voeding		Compacte schakelende netvoeding voor het laden, lithium-ion-accu
Interface		Voldoet aan USB 2.0 (Full Speed)Voldoet aan Bluetooth 1.1 klasse 2 met ondersteuning van het seriële-poortprofielVoldoet aan IrDA 1.3
Afmetingen		130 mm (B) × 210 mm (exclusief projectie) (D) × 18,5 mm (H)
Gewicht		520 g (met oplaadbare lithium-ion-accu en papiercassette met 50 vellen normaal thermisch papier)
