SAFETY WARNINGS

• Om kortsluiting te voorkomen, dient dit product uitsluitend binnenshuis gebruikt te worden, en alleen in droge ruimten. Stel de componenten niet bloot aan regen of vocht. Niet naast of vlakbij een bad, zwembad, etc. gebruiken.
• Stel de componenten van uw systeem niet bloot aan extreem hoge temperaturen of sterke lichtbronnen.
• Bij oneigenlijk gebruik, zelf aangebrachte veranderingen of reparaties, komen alle garantiebepalingen te vervallen. Marmitek aanvaardt geen productaansprakelijkheid bij onjuist gebruik van het product of door gebruik anders dan waarvoor het product is bestemd. Marmitek aanvaardt geen aansprakelijkheid voor volgschade anders dan de wettelijke productaansprakelijkheid.
• Dit product is geen speelgoed. Buiten bereik van kinderen houden.
• Houd batterijen buiten bereik van kinderen. Lever batterijen in als klein chemisch afval. Gebruik nooit oude en nieuwe batterijen of verschillende typen batterijen door elkaar. Verwijder de batterijen wanneer u het systeem langere tijd niet gebruikt. Let bij het inleggen van de batterijen op de polariteit (+ / -): verkeerd inleggen kan explosiegevaar opleveren.
• Behalve gemak kan automatisch schakelen ook gevaar met zich meebrengen. Zo kunnen anderen verrast worden, of kan kleding welke over een elektrische warmtebron hangt in brand raken. Wees hier altijd op bedacht en neem afdoende maatregelen ter voorkoming.

MAGNEET CONTACT (DS831)

De DS831 is een magneetcontact en is voor het gebruik als deur/raam sensor. Dit product maakt onderdeel uit van de Marmitek ProGuard800 series en werkt samen met het ProGuard800 alarmsysteem. Wilt u meer weten over het complete systeem, de mogelijkheden en instellingen van de ProGuard800 serie, kijkt u dan in de installatiehandleiding of op www.marmitek.com.

INSTALLATIE PROCEDURE

Om magneetcontacten te installeren:

1. Open de behuizing door een schroevendraaier aan de onderkant (bij het Marmitek logo) tussen de voor en achterkant van het contact te steken en deze te draaien.

2. Verwijder het plaatje tussen de batterij en het batterij contact. Wanneer u het

DS831

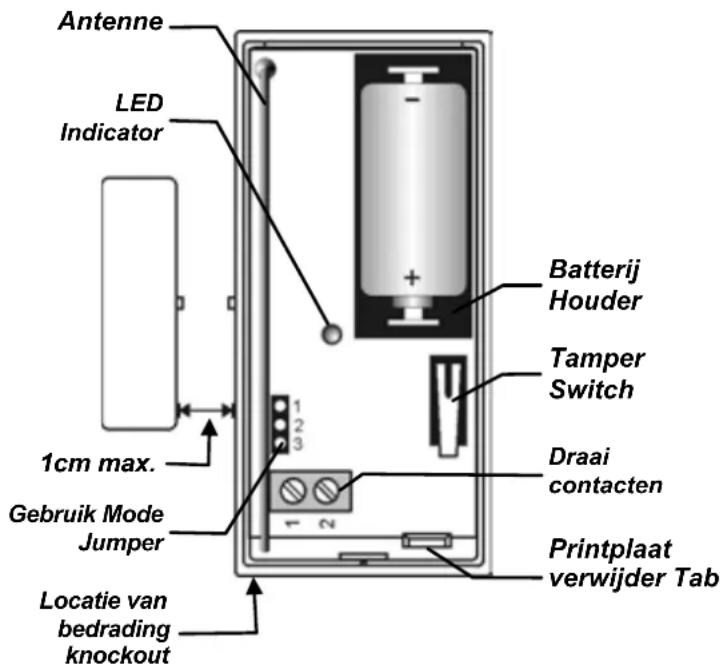

Figuur B.3: DS831 (zonder deksel)

contact van stoom voorziet terwijl de sabotageschakelaar open is, dan gaat de DS831 in Test mode. Hij zendt dan iedere paar seconden een signaal. Door de sabotageschakelaar te sluiten kunt u de test mode beeindigen. Na ongeveer 5 minuten wordt de testmode sowieso afgesloten.

Let op: Wegens het voorkomen van voltagevertraging in lithiumbatterijen die in opslag zijn geweest, kunnen de batterijen aanvankelijk leeg lijken te zijn. Laat in dit geval de sensor gedurende een paar minuten in Test mode, totdat het voltageniveau gestabiliseerd is.

Oefen geen druk uit op de antenne, wanneer u de printplaat vastpakt.

1. Selecteer in het programmering menu, Componenten, Zones [911].

2. Selecteer de zone die u wilt toekennen aan de zender; het systeem gaat in registratie mode. Wanneer Opslaan? op de display verschijnt, druk op √.

3. Druk na registratie, het sabotagecontact van de DS831 in om de test mode te beeindigen.

4. Test alvorens u het magneet contact definitief monteert het functioneren en het bereik van de DS831 op deze positie.

5. Om de printplaat te verwijderen, drukt u op de printplaat verwijder tab en tilt u hem voorzichtig uit de houder.

6. De DS831 kan in 3 modes functioneren: Magneet schakelaar, Universele zender

Jumper Positie Gebruikersmode
Pin 1&2 Universele	zender
Pin 2&3 Magneet	schakelaar
Zonder jumper	Magneet schakelaar/Universele zender

Tabel B.5: Gebuikersmode Jumper

of een combinatie van de twee. Als een extra draadgebonden contact (N.C.) is aangesloten, sluit de bedrading dan als volgt aan: 1 - Alarm; 2 - Nul. Voor deze aansluiting is de achterkant voorzien van een uitbreek gedeelte.

1. Bevestig de achterzijde door gebruik te maken van 2 schroeven en plaats de printplaat terug. Gebruik ISO 7050 (ST3.5 x 32) of gelijkwaardige schroeven met verzonken kop, zodat de schroef nooit in contact komt met de printplaat – zie Figuur B.4.

2. Open de magneet behuizing door een schroevendraaier in het ontgrendel slot te steken (aan de onderkant van het contact, tussen de voor en achterkant).

3. Bevestig de achterzijde door gebruik te maken van 2 schroeven. Zorg ervoor dat de richtlijn op de magneet correct wordt geplaatst ten opzichte van de richtlijn op de zender.

Plaats de magneet niet verder dan 1 cm van de zender af.

1. Test de zender door te controleren of de LED oplicht bij het openen en het sluiten van het deur/raam contact.

2. Sluit de zender en magneet door de voorzijdes op de achterzijdes te klikken.

behuizing Figuur B.4: montage schroef positie

TECHNISCHE GEGEVENS

Antenne:

Ingebouwde

Antenne

Frequentie: 868,35 MHz FM

Voeding: 3.6V ½ AA Lithium Batterij

Stroomverbruik: 25mA (bij verzenden)

10μA (standby)

Draadgebonden contact Voltage bereik: 0-15VDC/AC (peak to peak)

RFI Immuniteit:

40V/m

Gebruikstemperatuur: 0 tot 60°C

Afmetingen: 65 x 30 x 25mm

Specificaties kunnen wijzigen zonder voorafgaande melding hiervan.
