DS831 - Sistema di sicurezza e controllo accessi MARMITEK - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Sistema di sicurezza e controllo accessi wireless
Marca	Marmitek
Modello	DS831
Dimensioni del ricevitore	120 × 80 × 30 mm
Dimensioni del trasmettitore	60 × 40 × 20 mm
Peso totale	150 g
Alimentazione del ricevitore	Adattatore di rete 230 V / 5 V CC (incluso) o 4 batterie AA
Alimentazione del trasmettitore	1 batteria 23A 12 V (inclusa)
Portata massima	100 m in campo libero
Frequenza di funzionamento	433,92 MHz
Numero di suonerie	36 melodie selezionabili
Volume regolabile	Sì, 4 livelli
Indicatore luminoso	LED lampeggiante durante la suoneria
Funzione di chiamata	Suoneria e flash luminoso
Tipo di fissaggio	A parete o da tavolo per il ricevitore, avvitata o adesiva per il trasmettitore
Protezione dagli agenti atmosferici (trasmettitore)	Grado di protezione IP44
Manutenzione	Pulire con un panno morbido e asciutto, evitare prodotti abrasivi
Sicurezza	Codice di accoppiamento unico per evitare interferenze
Pezzi di ricambio	Trasmettitore aggiuntivo disponibile come opzione (rif. DS831-TX)

Domande frequenti - DS831 MARMITEK

Come installare il Marmitek DS831?

Fissare il trasmettitore vicino alla porta d'ingresso utilizzando le viti o l'adesivo forniti. Collegare il ricevitore alla rete elettrica o inserire 4 batterie AA. Premere il pulsante del trasmettitore per verificare la suoneria.

Come associare un nuovo trasmettitore al ricevitore?

Premere il pulsante 'Associa' situato sul lato del ricevitore per 3 secondi finché il LED non lampeggia. Quindi premere il pulsante del trasmettitore. Il LED smette di lampeggiare, l'associazione è riuscita.

Qual è la portata del DS831?

La portata può raggiungere 100 metri in campo libero. In una casa, può essere ridotta da muri e ostacoli. Per una migliore portata, allontanare il ricevitore da grandi superfici metalliche.

Come cambiare il suono della suoneria?

Premere il pulsante 'Suono' del ricevitore per scorrere le 36 melodie. Premere di nuovo per selezionare quella preferita. La suoneria è immediatamente attiva.

Il ricevitore può funzionare senza batterie?

Sì, il ricevitore può essere alimentato direttamente dall'adattatore di rete incluso. Le batterie sono un'opzione per l'uso senza fili o come backup in caso di interruzione di corrente.

Cosa fare se la suoneria non funziona?

Controllare prima le batterie del trasmettitore (batteria 23A 12V). Assicurarsi che il ricevitore sia acceso (LED acceso). Se il problema persiste, reimpostare l'associazione seguendo la procedura di accoppiamento.

Posso aggiungere più trasmettitori?

Sì, il ricevitore può memorizzare fino a 4 trasmettitori. Ripetere la procedura di associazione per ogni trasmettitore aggiuntivo.

Il trasmettitore è impermeabile?

Sì, il trasmettitore ha una protezione IP44, che lo rende resistente a schizzi e pioggia. Tuttavia, non immergerlo in acqua.

Come regolare il volume del ricevitore?

Utilizzare il pulsante 'Volume' sul lato del ricevitore. È possibile scegliere tra 4 livelli: muto, basso, medio, alto. L'impostazione viene conservata in memoria.

Cosa fare in caso di malfunzionamento?

Controllare le batterie e l'alimentazione. Se il problema persiste, rimuovere le batterie dal ricevitore per 10 secondi per resettarlo. Contattare il servizio clienti Marmitek se necessario.

MANUALE UTENTE DS831 MARMITEK

Posizione Jumper	Modo Operativo
Pins 1&2 Trasmettitore Universale
Pins 2&3 Contatto Magnetico
Jumper Rimosso	Contatto Magnetico/Trasmettitore Universale

PRECAUZIONI DI SICUREZZA

• Per evitare il pericolo di cortocircuito utilizzare questo prodotto esclusivamente al coperto e in luoghi asciutti. Non esporre i componenti di questo prodotto a pioggia o umidità. Non utilizzare vicino alla vasca da bagno, piscina, ecc.
• Non esporre i componenti del sistema a temperature eccessivamente alte o a fonti intense di luce.
• In caso di utilizzo scorretto, di riparazioni o modifiche apportate personalmente decade qualsiasi garanzia. Marmitek declina ogni responsabilità per i danni derivanti da un utilizzo non appropriato del prodotto o da utilizzo diverso da quello per cui il prodotto è stato creato. Marmitek declina ogni responsabilità per danni consequenziali ad eccezione della responsabilità civile sui prodotti.
• Questo prodotto non è un giocattolo: tenerlo lontano dalla portata dei bambini.
• Batterie: conservare le batterie fuori dalla portata dei bambini. Consegnare le batterie agli appositi centri per lo smaltimento. Non utilizzare mai in combinazione batterie nuove e vecchie o di tipo diverso. Togliere le batterie quando l'apparecchio non viene utilizzato per un lungo periodo di tempo. Inserire correttamente le batterie prestando attenzione alla polarità (+ / -): un errato posizionamento delle batterie può provocare una esplosione.
• Un sistema automatizzato, oltre ad essere una fonte di comodità, può rappresentare anche una fonte di pericolo. Infatti, altre persone possono rimanere sorprese, o abiti posti sopra una fonte di calore elettrica possono prendere fuoco. Non farsi cogliere alla sprovvista e prendere misure adeguate per prevenire ogni possibile pericolo.

CONTATTO MAGNETICO (DS831)

Il contatto magnetico DS831 è adatto per installazioni su porte e finestre. Questo prodotto fa parte della serie Marmitek ProGuard800 e può essere usato in combinazione con il sistema di allarme ProGuard800. Se volete ulteriori informazioni sul sistema completo, le possibilità e le impostazioni della serie

ProGuard800, vi rinviamo al manuale di installazione o a www.marmitek.com.

PROCEDURA DI INSTALLAZIONE

Per installare contatti magnetici:

1. Aprire il sensore, togliendo la parte frontale. Per fare questo, inserire un cacciavite nella fessura presente nella parte inferiore, tra le due parti del contenitore. Ruotare il cacciavite di 90º per separare le due parti.

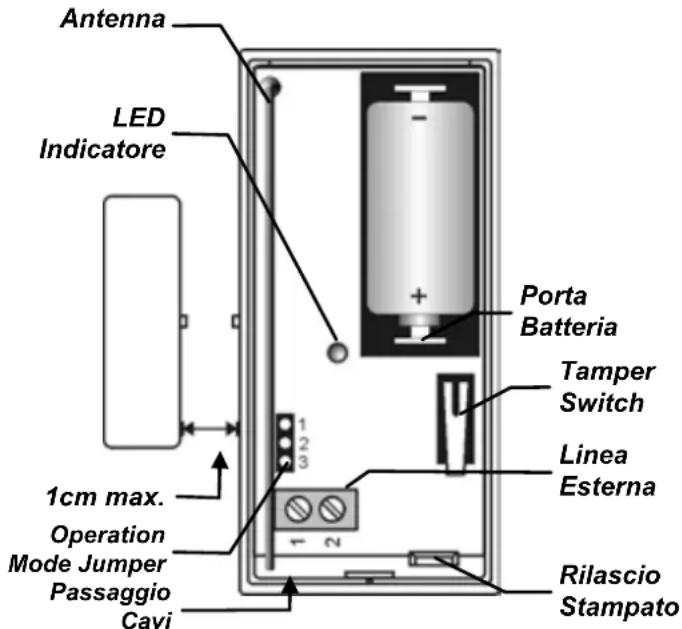

Figura B.3: DS831 (senza copertura)

1. Alimentare il sensore togliendo l'isolante che separa la batteria dai contatti del porta batteria. Quando si alimenta e lo switch Tamper è aperto, il DS831 passa in modalità Test, durante la quale una trasmissione viene effettuata ogni 3-4 secondi.

E' possible terminare ed uscire dal Test mode, chiudendo lo switch Tamper. Test mode termina automaticamente dopo 5 minuti circa. Nota: a causa del ritardo di tensione nelle batterie litio che sono state immagazzinate, all'inizio le batterie possono sembrare scariche. In tal caso lasciare l'unità nel modo di collaudo per qualche minuto finché il livello di tensione della batteria si è stabilizzato.

Maneggiando lo stampato, non agire meccanicamente sull'antenna.

1. Dal menu Prog. Generale, selezionare Prog. Disposit, Prog. Zone [911].
2. Selezionare la zona nella quale si vuol registrare il trasmettitore; il sistema entra in modalità Registrazione. Quando “Salvare?” appare sul display, premere √.
3. Dopo la registrazione, premere lo switch Tamper per uscire dal Test mode.
4. Testare il sensore dalla esatta posizione, prima di fissarlo a parete in modo definitivo.

Posizione Jumper	Modo Operativo
Pins 1&2 Trasmettitore Universale
Pins 2&3 Contatto Magnetico
JumperRimosso	Contatto Magnetico/Trasmettitore Universale

Figura B.4: Posizione Viti di Fissaggio

1. Per rimuovere lo stampato, premere attentamente le linguette di rilascio, e separare il circuito dal contenitore.
2. Il trasmettitore DS831 può lavorare in tre modalità: Contatto Magnetico, Trasmettitore Universale o in entrambe i modi. Se si connette un contatto a filo (N.C.), ai terminali loop, le connessioni devono essere: 1 - Alarm; 2 - GND.
3. Installare il fondo del contenitore e riposizionare lo stampato, facendo attenzione che la viti di fissaggio non tocchino lo stampato—vedere Figura B.4.
4. Per aprire il contenitore del magnete, inserire un piccolo cacciavite in uno degli slot posizionati nella parte bassa dello stesso.
5. Montare la parte posteriore del contatto, allineando la parte centrale del magnete con il segno di riferimento posto sul trasmettitore.

Non installare il magnete a più di 1cm dal trasmettitore.

1. Testare il trasmettitore, facendo attenzione che il LED si accenda sia all'apertura che alla chiusura della porta/finestra.
2. Chiudere I contenitori del trasmettitore e del magnete.

CARATTERISTICHE TECNICHE

Antenna:

Integrata

(Built-in

Frequenza: 868,35MHz FM

Alimentazione: 3.6V 1/2 AA Batteria

Litio Assorbimento: 25mA (transmissione)

10μA

(standby)

Tolleranza tensione ingresso: 0-15VDC/AC (picco picco)

RFI Immunity:

40V/m

Temperatura di Lavoro: 0 to 60°C

Dimensioni: 65 x 30 x 25mm

Le specifiche possono essere soggette a modifiche senza preavviso.

Informazioni relative all'ambiente per i clienti residenti nell'Unione Europea

La direttiva europea 2002/96/EC richiede che le apparecchiature contrassegnate con questo simbolo sul prodotto e/o sull'imballaggio non siano smaltite insieme ai rifi uti urbani non differenziati. Il simbolo indica che questo prodotto non deve essere smaltito insieme ai normali rifi uti domestici. È responsabilità del proprietario smaltire sia questi prodotti sia le altre apparecchiature elettriche ed elettroniche mediante le specifi che strutture di raccolta indicate dal governo o dagli enti pubblici locali. Il corretto smaltimento ed il riciclaggio aiuteranno a prevenire conseguenze potenzialmente negative per l'ambiente e per la salute dell'essere umano. Per ricevere informazioni più dettagliate circa lo smaltimento delle vecchie apparecchiature in Vostro possesso, Vi invitiamo a contattare gli enti pubblici di competenza, il servizio di smaltimento rifi uti o il negozio nel quale avete acquistato il prodotto.

Con ciò, Marmitek BV, dichiara che il DS831 è conforme ai requisiti essenziali ed altre disposizioni relative alla Direttiva :

Direttiva 1999/5/CE del Parlamento europeo e del Consiglio, del 9 marzo 1999, riguardante le apparecchiature radio e le apparecchiature terminali di telecomunicazione e il reciproco riconoscimento della loro conformità

Direttiva 89/336/CEE del Consiglio del 3 maggio 1989 per il ravvicinamento delle legislazioni degli Stati Membri relative alla compatibilità elettromagnetica
