Producttype	Digitale voicerecorder
Merk	Philips
Model	SpeechMike II Classic Plus 5272
Afmetingen	12,5 x 5,5 x 2,5 cm
Gewicht	120 g
Voeding	Geïntegreerde lithium-ion oplaadbare batterij 3,7 V 800 mAh
Opslagcapaciteit	8 GB (intern)
Audioformaten	MP3, PCM (WAV)
Connectiviteit	USB 2.0
Belangrijkste functies	Opname, afspelen, navigatie, compatibel met spraakherkenning
Onderhoud en reiniging	Reinigen met een droge doek, vermijd vocht
Veiligheid	Niet blootstellen aan water of extreme temperaturen
Reserveonderdelen en repareerbaarheid	Hoofdtelefoon, USB-kabel, batterij (via erkend servicecentrum)
Algemene informatie	Ontworpen voor professionele dictee, compatibel met Dragon NaturallySpeaking-software
Garantie	2 jaar

Veelgestelde vragen - SpeechMike II Classic Plus 5272 PHILIPS

Hoe zet ik opnames over naar een computer?

Sluit de recorder aan op de computer met de meegeleverde USB-kabel. Het apparaat verschijnt als een verwisselbare schijf. Kopieer eenvoudig de audiobestanden vanuit de map RECORD of VOICE.

Hoe laad ik de batterij op?

Sluit de USB-kabel aan op de recorder en op een netadapter (5 V, 1 A) of op een ingeschakelde USB-poort van een computer. Het rode lampje geeft het laden aan; het gaat uit wanneer volledig opgeladen (ongeveer 2 uur).

Hoe verwijder ik een audiobestand?

Selecteer in de afspeelmodus het te verwijderen bestand en druk op de toets Verwijder of houd de toets Stop ingedrukt totdat 'Verwijderen?' wordt weergegeven. Bevestig met Ja.

Hoe stel ik de datum en tijd in?

Ga naar het menu Instellingen (toets Menu), kies Datum/Tijd, gebruik de navigatietoetsen om de waarden in te voeren en bevestig met OK.

Spraakgestuurde opname werkt niet, wat moet ik doen?

Controleer of de VAS-modus (Voice Activated System) is ingeschakeld in de opname-instellingen. Zorg ervoor dat het gevoeligheidsniveau is aangepast aan de omgeving. Als het probleem aanhoudt, reset het apparaat.

Hoe verbind ik de recorder met spraakherkenningssoftware?

Installeer de software (bijv. Dragon NaturallySpeaking) op uw pc. Sluit de recorder aan in de Dictee-modus via USB. Start de software en selecteer de Philips SpeechMike-microfoon als invoerapparaat.

Wat is de maximale opnamekwaliteit?

Het apparaat biedt verschillende modi: PCM 16 bits 44,1 kHz (CD-kwaliteit) en MP3 128 kbps (standaardkwaliteit). Gebruik de PCM-modus voor een betere getrouwheid, maar dit neemt meer ruimte in beslag.

Hoe reset ik het apparaat?

Als het apparaat niet meer reageert, steek een uitgebogen paperclip in het Reset-gaatje aan de achterkant, bij de USB-aansluiting. Houd 5 seconden ingedrukt. De fabrieksinstellingen worden hersteld.

Waarom gaat het apparaat niet aan?

Controleer of de batterij is opgeladen. Sluit de oplader aan; als het lampje niet gaat branden, probeer een andere USB-kabel of adapter. Als niets werkt, neem contact op met de klantenservice.

Hoe verleng ik de batterijduur?

Verminder het luistervolume, schakel de achtergrondverlichting na enkele seconden uit, gebruik de VAS-modus om onnodige opnames te voorkomen en laat het apparaat niet permanent aangesloten na volledige lading.

GEBRUIKSAANWIJZING SpeechMike II Classic Plus 5272 PHILIPS

NL Gebruikershandleiding 43

Gebruikershandleiding

1 Welkom 44

2.2 Hergebruik van uw oude product 45

3 In gebruik nemen 45

3.1 Installatie op Windows 98 SE en Windows ME systemen 46

4 SpeechMike Pro 5274

SpeechMike Pro Plus 5276 47

5 SpeechMike Classic 5260 / 5262

SpeechMike Classic Plus 5270 / 5272 48

6 SpeechMike Pure 5250 49

7 SpeechMike Barcode 5282 / 5284 50

7.1 Overzicht 50

7.2 Gebruik de streepjescode scanner 50

7.3 Configureer de streepjescode scanner 50

8 Problemen oplossen 51

9 Technische support en garantie 51

Gefeliciteerd met uw aankoop en welkom bij Philips!

Om volop te genieten van de ondersteuning die Philips biedt, kunt u een bezoek brengen aan onze website voor informatie zoals gebruikershandleidingen, softwaredownloads, garantie informatie en heel wat meer: www.philips.com/dictation.

Gebruikershandleiding

Belangrijk2

Veiligheid2.1

Stel het product niet bloot aan regen of water • om kortsluiting te voorkomen.

Het toestel niet blootstellen aan • warmtebronnen zoals verwarmingsapparatuur of aan direct zonlicht.

Zorg ervoor dat de kabels niet afgeklemd • worden, vooral aan de stekkers en de plaats waar ze uit het toestel komen.

SpeechMike Barcode2.1.1

Klasse 1 laser product

Dit product voldoet aan de eisen van: 21CFR1040.10 en 1040.11 behalve voor • afwijkingen conform Laser Notice No. 50, van 26 juli 2001. EN60825-1:1994 + A1:2002 + A2:2001• IEC60825-1:1993 + A1:1997 + A2:2001•

De laser classificatie is aangeduid naast het scannervenster op het product.

Klasse 1 Laser toestellen worden niet als schadelijk beschouwd wanneer ze gebruikt worden waarvoor ze bedoeld zijn. Volgende verklaring is vereist om te voldoen aan de US en internationale reglementeringen:

44 Gebruikershandleiding

Waarschuwing

Probeer het toestel niet te openen. Laat alleen geautoriseerde service technici toe het toestel te herstellen. Het gebruik van toetsen, instellingen of handelingen anders dan hierin beschreven, kunnen leiden tot schadelijke blootstelling aan laserlicht.

Hergebruik van uw oude product2.2

Uw product is ontworpen met en vervaardigd • van kwalitatief hoogwaardige materialen en onderdelen, welke gerecycled en opnieuw gebruikt kunnen worden.

Producten die voorzien zijn van • een symbool met een doorstreepte afvalcontainer op wieltjes vallen onder EU-richtlijn 2002/96/EC.

Laat u voorlichten over de manier waarop • elektrische en elektronische producten in uw regio gescheiden worden ingezameld.

Neem bij het verwijderen van oude producten • de lokale wetgeving in acht, en plaats deze niet bij het gewone huishoudelijke afval. Als u oude producten op de juiste wijze verwerkt, dan voorkomt u negatieve gevolgen voor het milieu en de volksgezondheid.

In gebruik nemen3

Systeemvereisten3.1

Pentium III of gelijkwaardig, 500 MHz en 256 MB RAM; Aanbevolen: Pentium IV, 1 GHz en 512 MB RAM

75 MB ruimte op de harde schijf voor • SpeechMike drivers, 250 MB voor Microsoft .NET Framework 1 vrije USB poort•

- Windows Vista, Windows XP, Windows 2000, Windows ME, Windows 98 SE

Opmerking

• Windows 98 SE en Windows ME besturings-systemen worden enkel ondersteund voor driver installatie!
• Voor alle besturingssystemen is het aanbevolen de laatst beschikbare Service Pack te installeren.

3.2 Installatie op Windows 2000, Windows XP, Vista systemen

Belangrijk

Administratorrechten zijn vereist om de software te installeren. Voor meer hulp, contacteer uw administrator.

1 Zet de PC aan.
2 Sluit de USB plug van de SpeechMike aan op een vrije USB poort.

45Gebruikersha

3 De New Hardware Found boodschap van Windows verschijnt en de installatie gebeurt automatisch.

Opmerking

Wanneer de boodschap niet verschijnt, kijk dan na of de USB poort beschikbaar staat in de BIOS van uw systeem. Kijk in de hardware documentatie voor details of contacteer uw hardware leverancier.

Herstart de PC wanneer Windows dit 4 aangeeft.

Plaats de installatie CD in uw CD-ROM drive. Het instelprogramma zou automatisch moeten starten. Indien dit niet het geval is, open de CD inhoud in Windows Explorer (Verkenner) en dubbelklik op het autorun.exe bestand.

Klik op de 6 Install knop.

Volg de instructies van het instelprogramma 7 op het scherm.

Installatie op Windows 98 SE en 3.1 Windows ME systemen

Zet de PC aan. 1

Plaats de installatie CD in uw CD-ROM 2 drive. Het instelprogramma zou automatisch moeten starten. Indien dit niet het geval is, open de CD inhoud in Windows Explorer (Verkenner) en dubbelklik op het autorun.exe bestand.

Klik op de 3 Install knop.

Volg de instructies van het instelprogramma op het scherm.

Verwijder de installatie CD en plaats uw 5

Windows 98 SE of Windows ME CD. Sluit de USB plug van de SpeechMike aan op een vrije USB poort.

De 7 Add New Hardware Wizard wordt getoond. Klik op de Next knop.

8 Selecteer de optie Search for the best driver for your device (recommended) (Zoek de beste driver voor uw toestel (aanbevolen)) en klik op de Next knop.

9 Activeer de optie Specify a location (Specifieer een locatie) en selecteer de Windows\inf folder. Klik op de Next knop om verder te gaan met de installatie.

10 Herhaal vanaf stap 6 tot alle SpeechMike componenten correct geinstalleerd zijn.

SpeechMike Pro 52744

SpeechMike Pro Plus 5276

Opmerking

Gebruik de Device Configuration Tool om de functies van de toetsen op de SpeechMike aan te passen naar individuele gebruikersbehoeften. Om de Device Configuration Tool te installeren, start het setup.exe bestand in de folder \Tools\Device Configuration Tool op de installatie CD.

47Gebruikersha

SpeechMike Classic 5260 / 52625

SpeechMike Classic Plus 5270 / 5272

Opmerking

Gebruik de Device Configuration Tool om de functies van de toetsen op de SpeechMike aan te passen naar individuele gebruikersbehoeften. Om de Device Configuration Tool te installeren, start het setup.exe bestand in de folder \Tools\Device Configuration Tool op de installatie CD.

48

Gebruikershandleiding

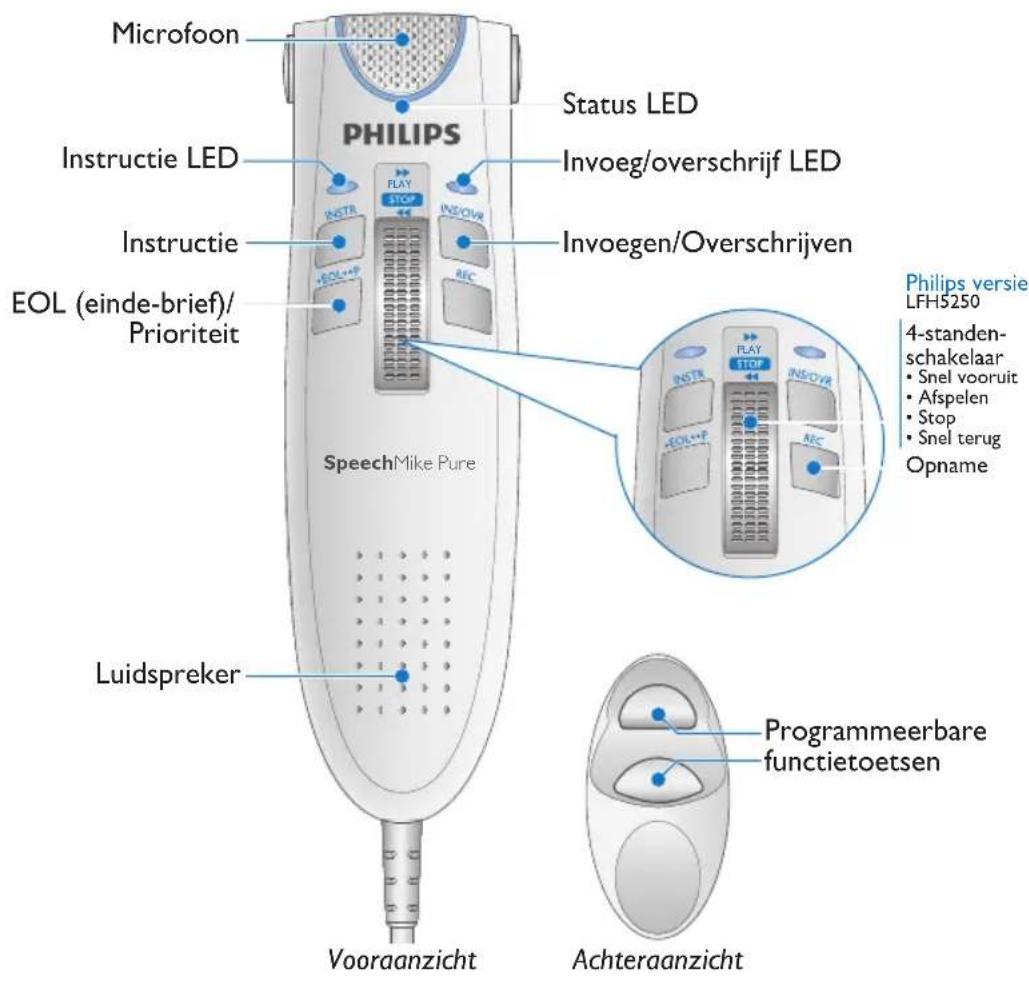

SpeechMike Pure 52506

Opmerking

Gebruik de Device Configuration Tool om de functies van de toetsen op de SpeechMike aan te passen naar individuele gebruikersbehoeften. Om de Device Configuration Tool te installeren, start het setup.exe bestand in de folder \Tools\Device Configuration Tool op de installatie CD.

49Gebruikersha

SpeechMike Barcode 5282 / 52847

Overzicht7.1

Voor informatiie over de toetsen op de voorzijde van de SpeechMike, ga naar het hoofdstuk van SpeechMike Pro of SpeechMike Classic.

Gebruik de streepjescode scanner7.2

Druk op de scan triggerknop en scan de streepjescode. Wanneer de streepjescode wordt herkend, geeft de SpeechMike een pieptoon en wordt de streepjescode informatie ingevoegd in de huidige actieve applicatie alsof het streepjescodenummer getal per getal werd ingetypt.

Opmerking

De streepjescode scanner kan scannen tot • een afstand van 30 cm.

De scanhoek van de streepjescode scanner • kan aangepast worden in twee posities van 25°.

Configureer de streepjescode 7.3 scanner

De SpeechMike streepjescode scanner is voorgeconfigureerd met de klaviertaal US Engels en de suffix "carriage return" (CR). Alvorens de streepjescode scanner voor het eerst te gebruiken, is het noodzakelijk deze eerst in uw lokale klaviertaal in te stellen. Om de scanner configuratie te wijzigen, start de applicatie Barcodeconfig.exe op de installatie CD.

Voor informatie over het aanpassen van de streepjescode module, ga naar de Advanced Barcode Scanner Configuration handleiding op de installatie CD die meegeleverd werd met uw SpeechMike.

Problemen oplossen8

Mijn besturingssysteem reageert niet na het heropstarten

Het gebruik van de Philips SpeechMike samen met USB hubs, kan er soms de oorzaak van zijn dat het besturingssysteem niet meer reageert wanneer de PC wordt heropgestart. Om dit probleem te omzeilen, moet de SpeechMike ontkoppeld worden alvorens de PC op te starten en nadien weer aangekoppeld worden. Om dit probleem op te lossen, bevelen we aan de USB hub te vervangen of de SpeechMike rechtstreeks in de USB poort van uw PC te pluggen.

De SpeechMike functioneert helemaal niet

Sommige PC fabrikanten limiteren het uitgangsvermogen van USB poorten tot 100mA. Deze poorten kunnen soms niet voldoende vermogen leveren om de SpeechMike te laten functioneren. Om dit probleem op te lossen, dient u de SpeechMike aan te sluiten via een self-powered hub.

Technische support en 9 garantie

Dit Philips product werd ontworpen en gefabriceerd volgens de hoogste kwaliteitsnormen. Mocht uw Philips product niet correct werken of defect zijn, gelieve dan contact op te nemen met uw Philips Speech Processing leverancier die u de nodige informatie zal geven over de te volgen procedure.

Mocht u vragen hebben die uw dealer niet kan beantwoorden, ga dan naar www.philips.com/dictation om ons te contacteren.

De onderdelen kunnen niet door de gebruiker worden onderhouden. Open of verwijder geen kleppen die het binnenwerk van het product afschermen. Reparaties mogen uitsluitend worden uitgevoerd door servicecentra van Philips en erkende reparateurs. Als u zich hier niet aan houdt, vervallen alle garanties, uitdrukkelijk dan wel impliciet. De garantie vervalt in geval van handelingen die in deze handleiding uitdrukkelijk worden verboden of in geval van aanpassingen of montages die niet in deze handleiding worden aanbevolen of goedgekeurd.

Voldoet aan de eisen van 2002/95/EC (RoHS)•

Loodvrij gesoldeerd product•

Voorwaarden voor een goede werking

Temperatuur: 5° - 45° Celsius•

Vochtigheid: 10 % - 90 %•

Luidspreker

Frequentiekarakteristiek: 200 – 6.000 Hz•

Uitgangsvermogen: > 100 mW•

SpeechMike Barcode

Compatibele streepjescodes

EAN•

UPC•

Code 11 / 39 / 93 / 128•

Codabar•

MSI Code•

• RSS

Pentium III of gelijkwaardig, 500 MHz en 256 • MB RAM; Aanbevolen: Pentium IV, 1 GHz en 512 MB RAM

- 75 MB ruimte op de harde schijf voor SpeechMike drivers, 250 MB voor Microsoft .NET Framework

• 1 vrije USB poort

- Windows Vista, Windows XP, Windows 2000, Windows ME, Windows 98 SE

Voorbehoud en opmerkingen

Philips voert uitgebreide tests uit met de meest voorkomende systeemconfiguraties. Door de snelle opeenvolging van PC-randapparatuur en drivers is het echter niet mogelijk in alle gevallen een conflictvrije werking te garanderen. Philips kan niet verantwoordelijk geacht worden voor het verlies van gegevens.
